BRUKSANVISNING 380-040 Meec Tools

Bruksanvisning for elektrohydraulisk vedkløyver

OBS! Maskinen er beregnet for vedkløyving til privat bruk. Ikke bruk maskinen til noe annet enn det den er beregnet for.

FARE! Maskinen må bare brukes i henhold til disse anvisningene. Les alle advarsler, sikkerhetsanvisninger og andre anvisninger. Hvis ikke alle anvisningene og sikkerhetsanvisningene følges, er det fare for skade på eiendom, alvorlig personskade og/eller dødsfall. Les disse anvisningene nøye før bruk. Produsenten påtar seg ikke ansvar for personskade eller eiendomsskade som oppstår som følge av feil bruk.

Klistremerker

Finn maskinens typeskilt. Les alle anvisninger og varselmerker på maskinen før bruk.

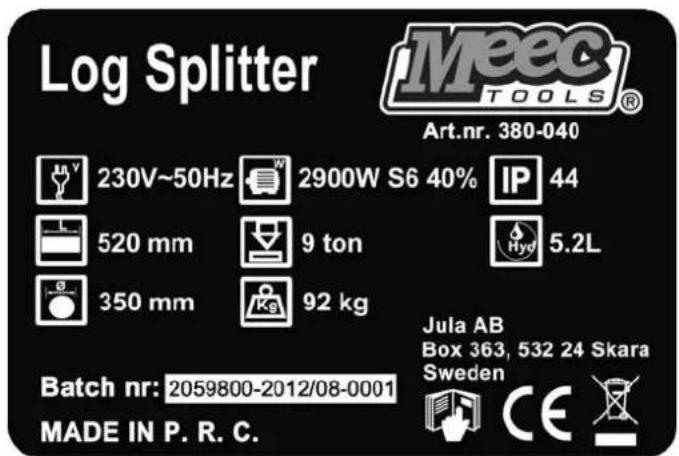

Typeskilt

OBS! S6, intermittensfaktor 40 %, ved driftssyklustid 10 minutter tilsvarer 6 minutter arbeid og 4 minutter tomgang.

Les bruksanvisningen nøye før montering, bruk og/eller vedlikehold.

ADVARSEL! Hydraulikkolje er fylt på. Kontroller oljenivået før bruk.

Bruk vernehansker.

VIKTIG! Fare for klemskade.

Bruk vernesko.

ADVARSEL! Bevegelige deler. Plasser aldri kroppsdeler mellom ved og stempel när maskinen er i bevegelse.

Bruk vernebriller eller beskyttelsesmaske.

Prøv aldri å løsne ved som har satt seg fast, eller å rense kilen med bare hender.

Ikke berør bevegelige deler.

Slå av maskinen, og trekk ut ledningen før justering, rengjøring eller vedlikehold. Følg vedlikeholdsanvisningene.

Bare en person kan arbeide med maskinen om gangen. Hold tilskuere på god avstand.

TEKNISKE DATA

Elektriske data
Spenning 230 V AC ± 10 %
Frekvens 50 ± 1 Hz
HVF	<	0,02
Effektforbruk	2900	W
Uteffekt	2200	W
Merkestrøm	12	A
Motorturtall	2800	o/min
Utløsningstemperatur for overopphetingsvern	130 °C
Kapslingsklasse	IP44
Driftsform	S6/40	%
Ledertverrsnittsareal, strømledning 1,5 mm ^2 Mål (L x B x H) 111 x 33 x 51 cm
Nettovekt	90	kg
Minste væskevolum 5,2 l
Maks. kløyvekraft 88 kN
Største vedlengde 520 mm
Største veddiameter	400 mm
Minste veddiameter	50 mm
Hydraulisk trykk i maskinen	24 MPa
Innvendig diam., sylinder	63 mm
Fremmatingstid	10 s
Tilbakestillingstid	8 s
Lydnivå	≤ 70 dB (A)
Vibrasjon, betjeningshåndtak	≤ 2,5 m/s ^2
Miljøkrav
Bruk
Høyde over havet	≤ 1 000 m
Temperatur	5 til 40
Luftfuktighet 40 °C < 50 %	20 °C < 90 %
Temperatur, transport og oppbevaring	-25 til -50 °C

MONTERING

1. Åpne og pakk opp emballasjen.
2. Ta alle løse deler ut av emballasjen (bruksanvisning, tilbehør osv.).
3. Fjern skumplasten.
4. Maskinen må monteres av 2 personer.

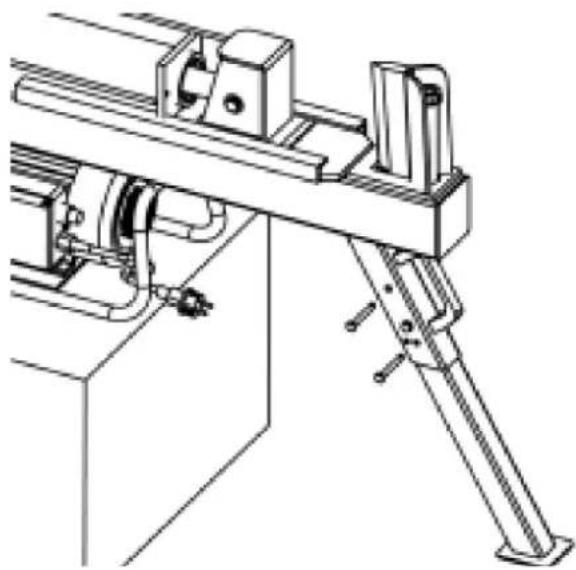

5. Plasser maskinen på et plant, stabilt underlag og monter støttebeinet.

1. En person støtter maskinen mens den andre personen utfører monteringen.

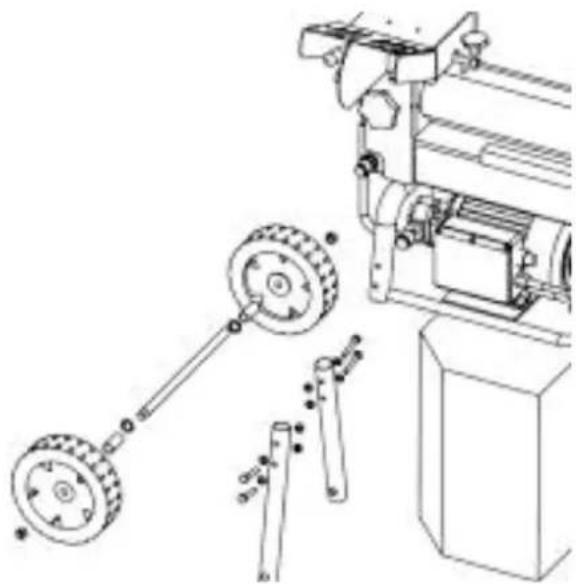

2. Skru fast de to hjulstøttene og monter hjulakselen. Monter hjulene (fig. 2).
3. Løft maskinen ned. Maskinen må flyttes av 2 personer.

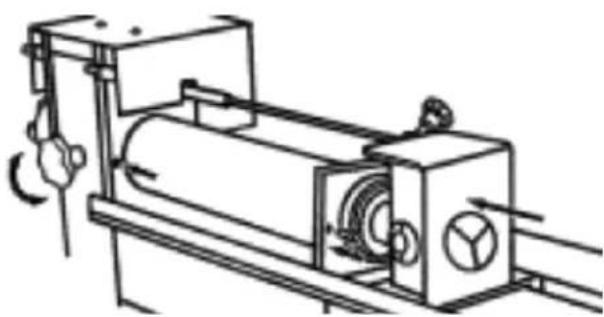

1. Monter sylinderen.
2. Fjern remmen som holder hydraulikkslangene på plass.
3. Løsne låseskruen og trykk sylinderen tilbake.
4. Monter de to sekskantnøklene.
5. Trekk til låseskruen igjen.

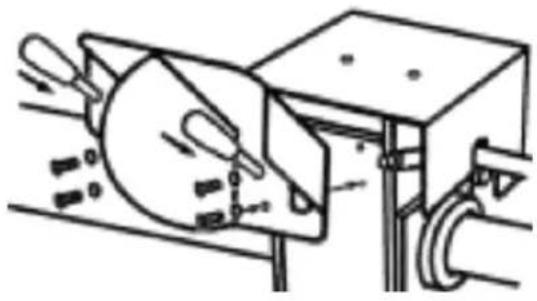

1. Monter beskyttelsen og betjeningshåndtakene.

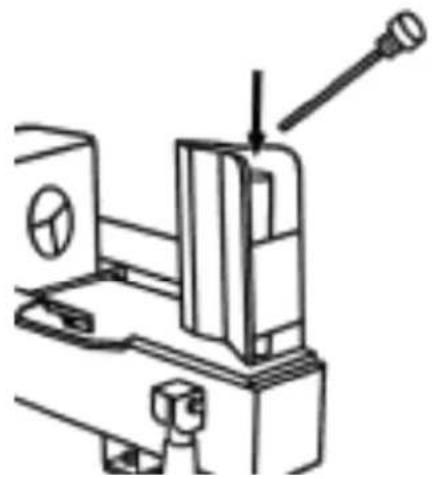

1. Kontroller nivået i hydraulikkvæsketanken.
2. Ta ut peilepinnen.
3. Fyll hydraulikkvæske ved behov, slik at nivået ligger mellom den nederste og øverste nivåmarkeringen på peilepinnen.
4. Sett peilepinnen tilbake på plass, og stram den til.
5. Kjør stempelet helt ut og inn noen ganger for å lufte tanken.

• Emballasjen skal avhendes i henhold til gjeldende regler.
• Kontakt forhandleren umiddelbart hvis du oppdager transportskader under utpakkingen. Ikke bruk maskinen hvis den er skadet.
  • Les alle anvisninger, sikkerhetsanvisninger og varselmerker på maskinen før montering og bruk.
• Ta vare på disse anvisningene for fremtidig bruk.
• Slå av maskinen og trekk ut ledningen før montering.

BRUK

Kretsskjema

Hydraulikkretsskjema

A. Hydraulikkventil
B. Betjeningshåndtak
C. Avlastingsventil
D. El-motor
E. Hydraulikktank
F. Hydraulikkvæskefilter
G. Hydraulisk pumpe
H. Hydraulikksylinder

Forberedelser

1. Plasser maskinen på et plant, stabilt underlag og forankre den.
2. Kil fast hjulene, slik at maskinen ikke kan flytte seg under bruk.
3. Påfør olje på kilen og oversiden av tanken for å lette arbeidet.

4. Kontroller at samtlige skrueforbindelser og hydraulikktilkoblinger er korrekt strammet for å holde maskinen i god stand.

5. Kontroller at nettspenningen tilsvarer merkespenningen på typeskiltet.

6. Maskinen skal kobles til nettet med jordfeilbryter med utløsningsstrøm på maks. 30 mA, samt med beskyttelse mot over- og underspenning.

7. Kontroller før hver bruk at ledning, støpsel og strømbryter ikke har skader. Ikke bruk maskinen hvis ledning, støpsel, strømbryter eller andre deler er skadet – fare for kortslutning og/eller el-ulykke.

8. Kontroller før hver bruk at alle sikkerhetsanordninger er riktig montert og fungerer.

9. Bruk alltid egnede klær, vernehansker, godkjente vernebriller og sklisikre sko. Ikke bruk løstsittende klær eller smykker.

10. Kapp veden til egnet lengde med vinkelrette snitt. Forsøk aldri å kløyve ujevn, knudret eller bøyd ved.

OBS!

• Slå av maskinen og trekk ut ledningen før justering.
• Kontroller alltid at skrunøkler og lignende er fjernet fra maskinen før du slår den på.
• Ved bruk av skjøteledning skal lederne ha et tverrsnittsareal som er tilstrekkelig for motorens strømforsyning. Eventuell skjøteledning skal ikke være lengre enn 7,5 m. Største tillatte ledertverrsnitt er 2 mm ^2 .

- Maskinen må ikke brukes i nærheten av antennelige væsker eller gasser.

- Hydraulikkvæsken er antennelig og kan eksplodere. Fungerende bannslokkingsapparat skal alltid være tilgjengelig ved arbeid i nærheten av brennbare stoff.

- Kontroller hydraulikkvæskenivået før hver bruk. Kjør aldri apparatet med for lite hydraulikkvæske, det kan ødelegge apparatet.

- Hold håndtakene rene, tørre og frie for olje og fett.

- Kontroller før hver bruk at samtlige skrueforbindelser og hydraulikktilkoblinger er riktig strammet, og at alle sikkerhetsanordninger er riktig montert og fungerer.

- Plasser maskinen i egnet arbeidsområde, som er fritt for hindringer.

• Rydd bort ved og rusk regelmessig, slik at arbeidsområdet holdes fritt.

- Funksjonskontroller maskinen før hver bruk ved å trykke ned betjeningshåndtakene uten ved i maskinen, og kontroller at den beveger seg korrekt.

Bruk

1. La motoren gå på tomgang i noen minutter, og slå av maskinen. La motoren kjøle seg ned i ca. 15 minutter før du starter den igjen for å ta fatt på arbeidet.

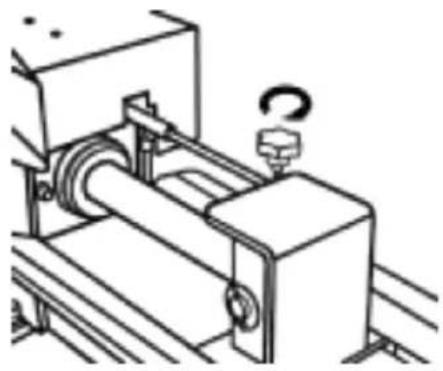

2. Still inn ønsket vedlengde ved å løsne låseskruen, kjøre frem stempelet til ønsket stilling og stramme låseskruen.

3. Plasser veden over tanken, mellom styringene. Hold begge betjeningshåndtakene nedtrykt til veden er kløyvd (fig. 7).

4. Stempelet stanser hvis du slipper et av betjeningshåndtakene.

5. Stempelet går tilbake når du slipper begge betjeningshåndtakene.

6. Slå av maskinen og trekk ut ledningen etter bruk.

- Slå av maskinen og trekk ut ledningen etter bruk.

- Plasser maskinen minst 3 meter fra stikkontakten, for å beskytte stikkontakten mot støv.

• La aldri barn eller personer som ikke har lest og forstått disse anvisningene, bruke maskinen.

- Gjør deg kjent med maskinens betjening og bruk. Lær deg hvordan du raskt stopper maskinen i en nødssituasjon.

- Ikke bruk maskinen hvis du er trøtt eller påvirket av narkotika, alkohol eller legemidler.

- Bare en person kan arbeide med maskinen om gangen. Hold tilskuere og personer, spesielt barn, samt husdyr på god avstand.

- Forsøk aldri å trykke på strømbryter eller betjeningshåndtak med andre gjenstander eller andre kroppsdeler enn hendene, og forsøk aldri å binde eller tynge ned betjeningshåndtakene – fare for alvorlig personskade og/eller dødsfall.

- Plasser aldri kroppsdeler mellom kile og stempel.

- Ikke len deg over og ikke forsøk å klatre over maskinen når den er påslått.

- Veden skal bare kløyves parallelt med fiberretningen. Visse treslag kan sprenges og/eller slynges ut ved kløyving på tvers av fiberretningen – fare for personskade.

- Slipp betjeningshåndtakene hvis maskinen ikke kan kløyve veden. Slipp begge håndtakene for å kjøre stempelet tilbake. Hvis betjeningshåndtakene holdes nedtrykt etter at stempelet har stanset, går ikke stempelet tilbake når du slipper håndtaket. Slå i så fall av motoren og slå den på igjen for å fortsette.

- Slipp betjeningshåndtakene umiddelbart, slå av maskinen og trekk ut ledningen hvis veden har satt seg fast på kilen. Bank veden løs med hammer. Ikke bruk hendene.

- Forsøk aldri å kløyve mer enn ett vedtre om gangen, så sant ikke stempelet har gått helt ut og du må bruke et andre vedtre for å kløyve det foregående helt. Forsøk aldri å kløyve flere vedkubber som ligger oppå hverandre.

• Rydd bort den kløyvde veden regelmessig, slik at arbeidsområdet holdes fritt.

- Kontroller regelmessig at samtlige skrueforbindelser og hydraulikktilkoblinger er korrekt strammet.

- Bruk aldri maskinen på glatt eller usikkert underlag – fare for personskade.

- Forlat aldri maskinen uten tilsyn mens den er slått på.

- Maskinen må ikke eksponeres for regn eller fukt – fare for el-ulykke.

• Endre aldri motorens turtallsinnstilling. Motorens maksimale turtall er fabrikkinnstilt for å oppfylle gjeldende sikkerhetsregler.
• Slå av maskinen umiddelbart og trekk ut ledningen ved feil eller unormal funksjon på maskinen. Hvis maskinens lydnivå øker eller stempelet beveger seg ujevnt, kan hydraulikkvæskenivået være for lavt. Kontroller og fyll på ved behov.
• Ikke dra i ledningen när du skal dra ut støpselet.

Transport

1. Bruk transporthåndtaket ved korte forflytninger.
2. Demonter hjul og støttebein ved lengre transportetapper.

OBS!

• Maskinen skal aldri løftes eller bæres mens motoren er i gang.
• Vær forsiktig hvis maskinen flyttes på ujevnt eller ustabilt underlag.
• Sørg for at maskinen ikke heller, velter eller faller.
• La aldri noe ligge på maskinen under forflytning.

VEDLIKEHOLD

OBS!

• Slå av verktøyet, trekk ut ledningen og vent til alle bevegelige deler har stanset helt før vedlikehold eller reparasjon.
  • Hydraulikksystemet er innstilt fra fabrikk. Juster aldri ventilen.
• Ikke foreta endringer på maskinen. Eventuelle endringer på maskinen anses som feil bruk og kan føre til alvorlig personskade.
• Bruk kun reservedeler som er anbefalt av produsenten.
• Olje maskinen lett med en klut satt inn med olje for å beskytte mot korrosjon. Fil kilen hvis den er sløv eller har hakk. Bruk vernehansker.
• Bruk aldri hender eller andre kroppsdeler til å lete etter lekkasjer i hydraulikksystemet. Uttrengende væske kan ha så høyt trykk at giftige stoff injiseres i kroppen og forårsaker alvorlig personskade og/eller dødsfall. Kontroller mistenkte lekkasjer ved å føre en pappbit over området og se om den misfarges.
  • Løsne aldri hydraulikktilkoblinger eller lokket til hydraulikktanken när maskinen er i gang.
• Hvis motoren overbelastes over lengre tid, utløses overtemperaturvernet og slår av motoren. Slå av maskinen, trekk ut ledningen og la kjøle ned i 30 minutter til overopphetingsvernet tilbakestilles. Kontakt forhandleren hvis maskinen ikke fungerer normalt etter at den har kjølt seg ned.
• Andre problemer med hydraulikksystem og/eller motor enn de som er beskrevet ovenfor, skal utelukkende håndteres av kvalifisert personale.
• Kontroller hydraulikkvæskenivået regelmessig. Hvis stempelet beveger seg langsomt eller ujevnt, kan hydraulikkvæskenivået være for lavt, eller det kan være luft i beholderen. Følg i så fall anvisningene nedenfor.
• Kontroller tilstanden til hydraulikkvæsken etter hver sesong, og bytt ved behov. Maskinen er utstyrt med hydraulikkvæskefilter, og hydraulikkvæsken trenger derfor utskifting bare hvis maskinens lydnivå øker eller stempelet beveger seg ujevnt. Følg anvisningene under.

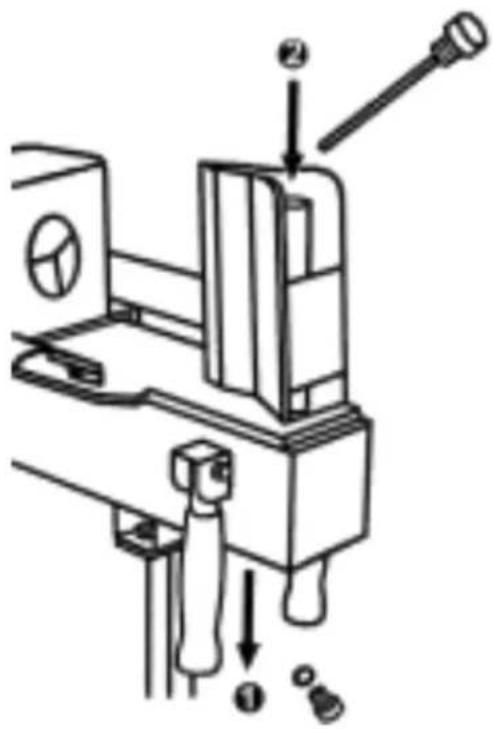

• Utskifting av hydraulikkvæske samt lufting.

• Løft og støtt opp hjulene ca. 5 cm over bakken. Plasser en egnet beholder under tappepluggen.

• Skru ut tappepluggen i fremre del av tanken, og la hydraulikkvæsken renne ut i beholderen.
• Sett tappepluggen tilbake på plass og stram til.
• Fyll på med ny hydraulikkvæske, slik at nivået ligger mellom den nederste og øverste nivåmarkeringen på peilepinnen.
• Kjør stempelet helt ut og inn noen ganger for å lufte tanken.
• Kontroller hydraulikkvæskenivået igjen og fyll på ved behov. Sett peilepinnen tilbake på plass, og stram den til.

OBS! Ved levering er maskinen fylt med hydraulikkvæske 32 W AW. Bytt ut bare med hydraulikkvæske av denne typen eller av tilsvarende kvalitet. Ikke bland forskjellige typer hydraulikkvæske. Bruk bare ren olje. Pass på at det ikke kommer urenheter inn i hydraulikksystemet.

Oppbevaring

OBS!

• Slå av maskinen og trekk ut ledningen før oppbevaring.
• La maskinen kjøle seg ned i minst 5 minutter før oppbevaring.
• Beskytt ledningen mot varme, olje og skarpe kanter.
• Maskinen skal oppbevares på et rent og tørt sted. Ikke oppbevar maskinen ute, i fuktige omgivelser eller i korrosivt miljø.
• Oppbevar maskinen utilgjengelig for barn.
