Typ av produkt	Vedklyv
Märke	Cotech
Modell	WS4T-37
Strömkälla	Elektrisk (230V)
Motoreffekt	1500 W
Maximal klyvkraft	4 ton
Maximal vedlängd	37 cm
Maximal veddiameter	25 cm
Totala mått (L x B x H)	90 x 45 x 50 cm
Nettovikt	28 kg
Cykeltid	12 sekunder
Hydrauloljekapacitet	2,5 L
Säkerhetsfunktioner	Tvåhandsstart, nödstopp, skyddskåpa
Arbetsläge	Vertikal
Hjul för mobilitet	Ja, 2 hjul
Underhåll	Kontrollera hydrauloljenivån, rengör luftfiltret, smörj rörliga delar
Tillgång på reservdelar	Tätningar, hydraulcylinder, pump, motorkolborstar
Ljudnivå (LpA)	85 dB
Vibrationsnivå	<2,5 m/s²
Skyddsklass	IPX4

Vanliga frågor - WS4T-37 Cotech

Vilken typ av olja använder hydraulsystemet?

Använd en högkvalitativ hydraulolja med viskositetsgrad ISO VG 32 eller motsvarande.

Hur byter jag hydrauloljan?

Placera klyven med avtappningspluggen i den lägsta punkten, ta bort pluggen, tappa ut gammal olja, sätt tillbaka och fyll med ny olja upp till nivåglaset.

Varför rör sig inte klyven?

Kontrollera att nödstoppet inte är aktiverat, att strömsladden är ansluten och att motorn inte är överhettad (låt den svalna).

Kan jag klyva ved som är längre än 37 cm?

Nej, den maximala vedlängden är 37 cm för att säkerställa säker drift och korrekt cykel.

Hur ofta bör jag kontrollera hydrauloljenivån?

Kontrollera före varje användning eller var 10:e drifttimme. Håll oljan på rätt nivå enligt nivåglaset.

Vilka säkerhetsåtgärder bör jag vidta?

Bär alltid skyddsglasögon och handskar. Håll händerna borta från klyvkilen. Använd tvåhandsstartkontroller. Koppla ur när den inte används.

Hur justerar jag klyvkraften?

Klyvkraften är fast på 4 ton. Ingen justering är möjlig.

Vad gör nödstoppet?

Att trycka på nödstoppknappen bryter omedelbart strömmen till motorn och stoppar kilrörelsen. Vrid den medurs för att återställa.

Kan jag använda en förlängningssladd?

Ja, men använd en kraftig förlängningssladd med minst 1,5 mm² tvärsnitt och högst 20 m lång för att undvika spänningsfall.

Var hittar jag reservdelar?

Kontakta Cotechs kundtjänst eller besök den officiella webbplatsen för äkta reservdelar som tätningar, hydraulpump och motorkolborstar.

BRUKSANVISNING WS4T-37 Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen. Spara manualen för framtida bruk.

Viktig informasjon:

Les disse anvisningene nøye og forsikre deg om at du forstår dem før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Varning! När du använder elektriska handverktyg ska alltid följande generella säkerhetsregler följas, för att undvika brandfara, elektrisk chock och personskada. Läs hela bruksanvisningen innan du använder produkten och spara den för framtida bruk. Dra alltid ut nätsladdens stickpropp ur el-uttaget innan service och justering av produkten!

Generella säkerhetsregler för din och andras säkerhet

1. Håll arbetsutrymmet rent.

Belamrade ytor och bord inbjuder till olyckor.

1. Använd inte maskinen i riskfylld miljö.

Elmaskiner skall inte användas på fuktiga, våta ytor eller vid regn. Se till att belysningen är god i arbetsutrymmet. Sörj för god luftväxling vid dammande arbeten. Använd aldrig elektriska maskiner/verktyg där de kan förorsaka brand eller explosion!

1. Undvik elektrisk chock.

Undvik kroppskontakt med jordade föremål som vattenledning, element, köksspis etc. samtidigt som du använder el-maskiner/verktyg.

1. Håll undan barn och besökare.

Alla barn och besökare bör befinna sig på säkerhetsavständ från el-maskiner/verktyg eller elkablar i arbetsutrymmet.

1. Förvara maskinerna barnsäkert.

Förvara el-maskiner/verktyg inlåsta eller utom räckhåll för barn när de inte används!

1. Pressa inte maskinen.

Den gör jobbet bättre och säkrare med avsedd matningshastighet.

1. Använd rätt verktyg.

Pressa inte ett verktyg eller en tillsats att göra ett arbetsmoment som den inte är gjord för.

1. Bär lämplig klädsel.

Inga löst sittande kläder, vantar, halsband, ringar, armband eller andra smycken som kan fastna i roterande delar. Halksäkra skor rekommenderas. Bär hårnät (motsv.) om du har långt hår.

1. Bär alltid skyddsglasögon!

Bär alltid skyddsglasögon, vanliga glasögon räcker inte! Använd också dammfilter eller skyddsmask vid dammande arbeten.

1. Använd utsug.

Använd utsugningsutrustning för att ta bort och samla damm och spån, om maskinen är avsedd för det, se till att utrustningen används på rätt sätt och töms vid behov.

1. Misshandla inte nätsladden.

Bär aldrig maskinen i nätsladden. Ryck inte i sladden, utan dra i stickproppen när du bryter strömmen. Se till att nätsladden inte kommer i kontakt med värme, olja eller vassa kanter.

12. Sätt fast ämnet ordentligt.

Använd tvingar eller skruvstycke där det går, då kan du hantera verktyget med två händer Det är säkrare än att hålla fast ämnet med ena handen.

13. Sträck dig inte för långt.

Se till att du hela tiden står säkert med god balans.

14. Håll verktygen i trim.

Se till att de är rena och eggarna vassa för optimal effekt och ett säkert resultat. Följ manualens rekommendationer för smörjning och byte av tillbehör. Kontrollera nätsladden regelbundet, om den är skadad ska den bytas av en kvalificerad servicetekniker. Syna alla skarvsladdar regelbundet så att de inte är skadade. Se till att maskinens/verktygets handtag och reglage är torra, rena och helt fria från olja, fett etc.

15. Slå av strömmen.

Dra ur stickproppen och tryck in nödstopp, före service och vid byte av tillbehör som hyvelstål, borrar, skär, slipband eller blad.

16. Ta bort alla nycklar och serviceverktyg.

Gör det till en vana att kontrollera att alla nycklar och serviceverktyg är borttagna från maskinen innan du slår på strömmen.

Bär inte ett verktyg med ett finger på strömbrytaren/avtryckaren om sladden sitter i ett uttag. Se till att strömbrytaren står på OFF när du sätter in stickproppen.

18. Använd rätt skarvsladdar.

Om du använder skarvsladdar utomhus, använd endast de som är avsedda för utomhusbruk. Använd skarvsladdar med tillräcklig ledararea, rulla ut hela sladden!

19. Använd sunt förnuft och var försiktig.

Tänk efter innan du utför ett arbetsmoment, så att du kan utföra det på ett säkert sätt! Använd inte maskinen/verktyget när du är trött, påverkad av mediciner etc.

20. Kontrollera att alla delar är oskadade.

Kontrollera innan du startar verktyget: att alla skydd och övriga delar är oskadade och fyller sin funktion, att rörliga delar kan rotera fritt och är rätt inriktade, att inga rörliga delar kan fastna, att ingen defekt uppstått och andra omständigheter som kan påverka arbetets utförande. Ett skydd eller någon annan del som skadats, skall repareras fackmässigt eller bytas ut. Skadade nätsladdar och strömbrytare ska alltid bytas ut av fackman. Använd aldrig verktyget om du inte kan stänga av eller starta det på ett betryggande sätt.

21. Använd rekommenderade tillbehör.

Användning av ej rekommenderade tillbehör kan välla olyckor eller risk för personskada.

22. Repareras endast av kvalificerad tekniker.

Verktyget överensstämmer med gällande säkerhetskrav. Reparationer av verktyget ska alltid utföras av fackman, med originalreservdelar, annars kan verktyget vålla olyckor eller risk för personskada.

23. El-verktyg bör anslutas till elnätet via en jordfelsbrytare för personskydd. Produkten får inte ändras eller användas till arbetsmoment som den inte är avsedd för! Kontrollera regelbundet att alla skruvar och muttrar är ordentligt åtdragna!

Särskilda säkerhetsföreskrifter för vedklyv

• Spara bruksanvisningen, se till att den medföljer maskinen vid ev. utlåning.
• Läs maskinens varningsdekaler och se till att de är läsbara.
• Kontrollera att eluttaget har rätt spänning innan vedklyven ansluts (230 V).
• Försök aldrig att själv ändra tryckinställningen Den är inställd på fabriken för att ge max tryckkraft på 4 ton. Felaktig inställning kan leda till försämrad funktion eller att allvarliga person- och maskinskador uppstår.
• Använd skyddsglasögon, hörselskydd och skyddsskor vid behov.
• Stå alltid så att du kan utföra alla arbetsmoment med god balans och håll strömbrytare och tryckspak med båda händerna.
• Håll händer och fingrar på säkert avständ från tryckplatta och klyvkil, använd som vanligt vid arbete med alla maskiner, ditt sunda förnuft och var försiktig när du jobbar.
• Se till att inte människor och djur uppehåller sig i närheten av maskinen, vassa träflisor kan flyga omkring med stor kraft.
• Dra alltid ur nätsladdens stickpropp ur el-uttaget vid service och uppehåll i arbetet och se till att inga barn kan starta vedklyven.
• Anslut vedklyven till ett el-uttag via en jordfelsbrytare, för säkerhets skull!
• Använd aldrig vedklyven i regn eller extremt fuktig väderlek.
• Använd aldrig maskinen om elkabel, strömbrytare eller någon annan del är skadad, defekt del ska bytas av fackman.
• Håll rent på arbetsplatsen, se till att inte elmotorns kylning förhindras genom att skräp täcker kylflänsarna eller kylluftsintaget.
• Obs! Skruva ut luftskruven (13) 3-4 varv, så att en märkbar luftström kan märkas under drift, annars kan tätningarna i hydraulystemet skadas och göra vedklyven obrukbar.
• Kontrollera innan användning att muttrarna till dragstängerna sitter fast, annars kan vedklyven skadas.

Produktmärkning med säkerhetssymboler på maskinen

Varning! Klämrisk, var uppmärksam, håll undan händerna från rörliga delar under hela klyvmomentet.

Varning! Klämrisk när du tar bort ett vedstycke som har fastnat, ta inte bort det med händerna, använd något verktyg.

Varning! Klämrisk, var alltid uppmärksam på hur tryckplattan rör sig.

Det är förbjudet för andra än maskinoperatören att vistas i maskinens riskområde! Håll undan barn, husdjur och besökare från maskinens riskområde!

Stäng av maskinen och dra ut nätsladdens stickpropp ur eluttaget när inte maskinen används och före rengöring och service!

Tänk på miljön, hantera spillolja enligt lokala miljöregler.

Kontrollera att maskinen är oskadad innan användning, kontrollera särskilt att elkabeln är oskadad, om det finns lösa skruvar/muttrar och om manöverreglagen fungerar bra.

Läs bruksanvisningen! Läs hela bruksanvisningen och försök förstå maskinens arbetssätt.

Använd skyddsglasögon! Skydda ögonen mot flygande flisor. Använd skyddsglasögon eller visir.

Använd handskar!

Använd skyddsskor! Använd skyddsskor med skyddståhätta som skyddar mot nedfallande föremål.

Produktbeskrivning

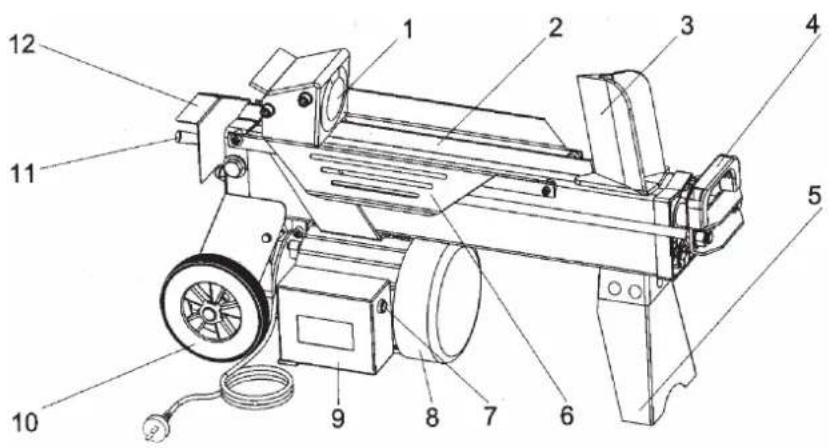

Komponenter

1. Tryckplatta
2. Klyvbord
3. Klyvkniv
4. Handtag
5. Stödben
6. Sidostöd
7. Strömbrytare
8. Motor
9. El-box
10. Hjul för kortare förflyttning
11. Manöverspak
12. Skydd för manöverspak
13. Luftningsskruv
14. Oljeplugg med oljesticka

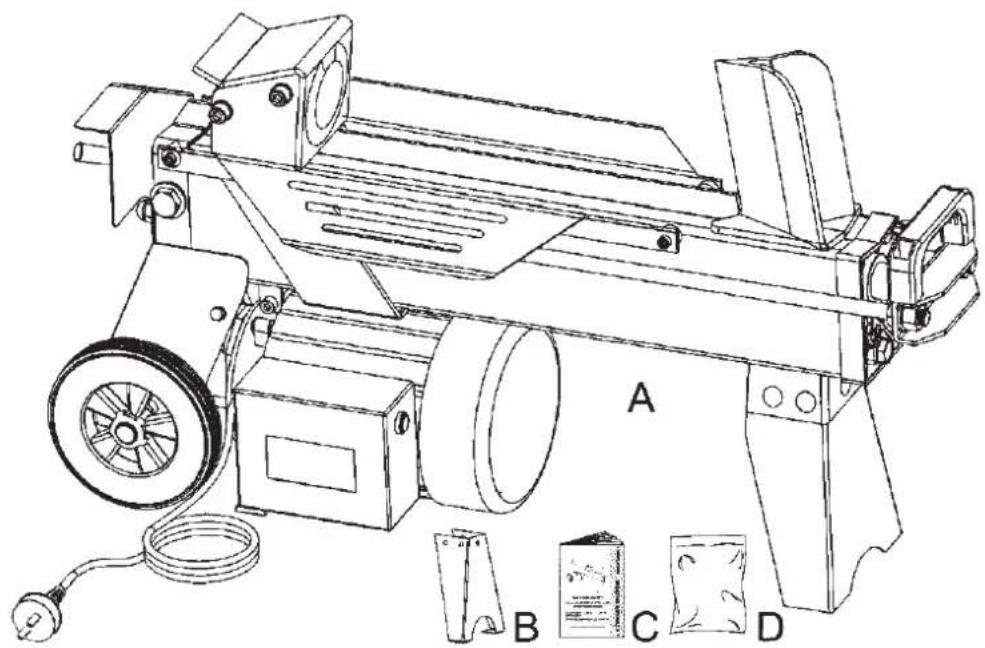

Förpackningen innehåller

A. Vedklyv
B. Stödben
C. Bruksanvisning
D. Påse med bultar till stödben

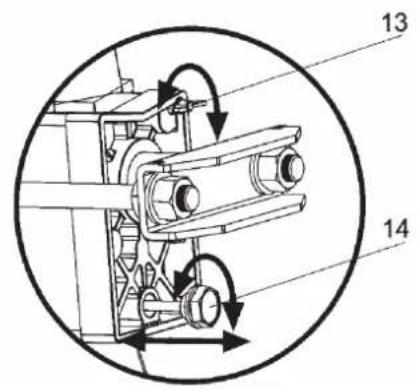

13 14

Montering

Montera stödbenet med de medföljande bultarna.

1. Placera vedklyven på en plan och stabil arbetsyta med lagom arbetshöjd.
2. Anslut elkabeln till ett eluttag, helst via jordfelsbrytare, tänk på att dra kabeln så att den inte kan skadas vid arbete med vedklyven.
3. Skruva ut luftskruven (13) 3–4 varv, så att en märkbar luftström kan märkas under drift.

Börja arbeta med vedklyven

1. Lägg alltid den minst kvistiga sidan av trästycket mot klyvkniven, klyv alltid i fiberriktningen.
2. Placera trästycket så att det ligger stabilt, använd arbetsbordets sidostöd som hjälp.

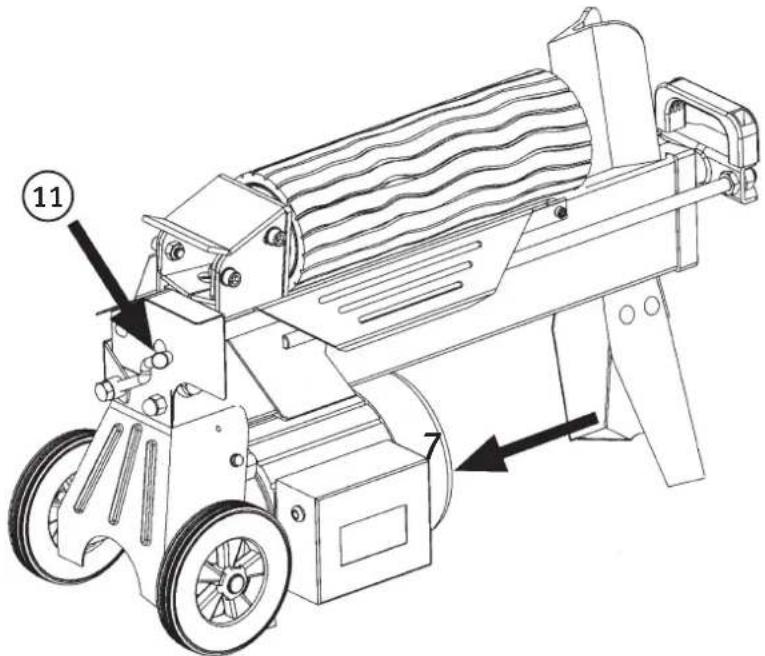

3. Starta motorn genom att trycka in och hålla kvar strömbrytaren (7).
4. Starta hydrauliken: Tryck ner manöverspaken (11) (med intryckt strömbrytare).
5. Tryckplattan pressar trästycket mot klyvkniven.
6. Släpp manöverspaken och strömbrytaren för att avsluta klyvningen, när trästycket har delats.

Obs! Tryckplattan stannar automatiskt ca 12–14 cm från klyvkniven.

• Obs! Om trästycket inte börjar klyvas inom 5 sekunder trots fullt tryck: släpp tryckspak och strömbrytare och låt tryckplattan gå tillbaka, vrid trästycket 90° eller vänd det och prova igen.
• Obs! Stäng luftskruven (13) vid transport och lagring av maskinen, annars kan oljan läcka ut. Vid längre förvaring med öppen luftskruv absorberar oljan den fukt som finns i luften det kan leda till att hydraulsystemet rostar invändigt.

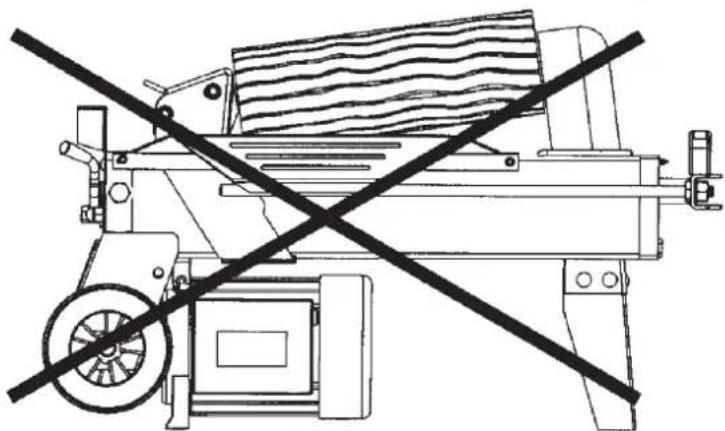

• Obs! Klyv inte med bara den övre delen av klyvkniven, vedklyven kan skadas vid snedbelastning.

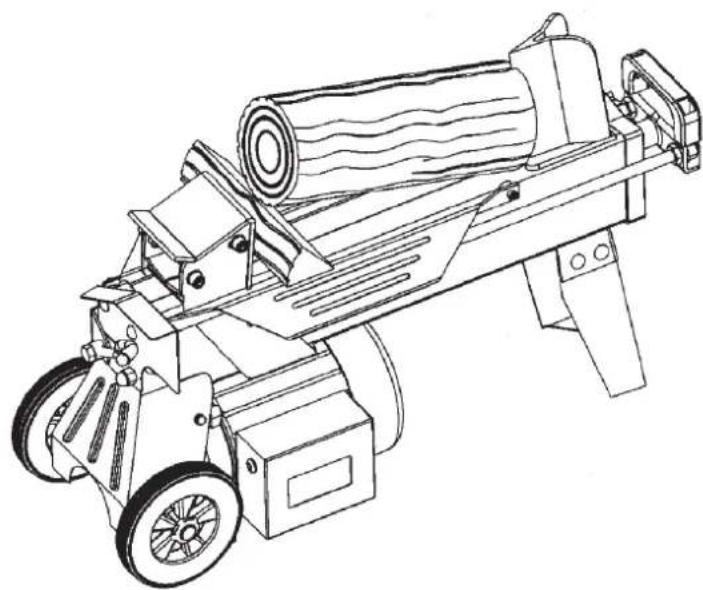

Om trästycket fastnar

• Avsluta klyvningen.
- När tryckplattan har återgått till utgångsläget: lägg en träkil under det fastlåsta trästycket.
- Starta vedklyven och tryck in kilen med hjälp av tryckplattan.
- Upprepa med en större kil vid behov.

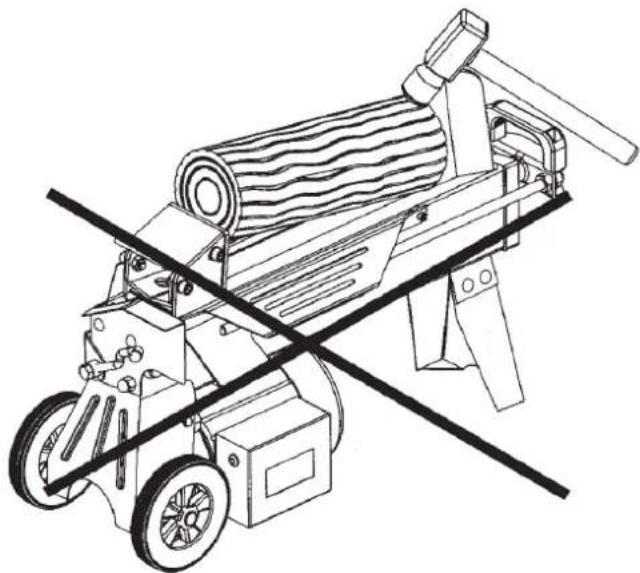

Obs! Försök aldrig att hugga loss ett trästycke som sitter i spänn, det kan splittras med hög kraft som kan leda till personskador eller skada på vedklyven.

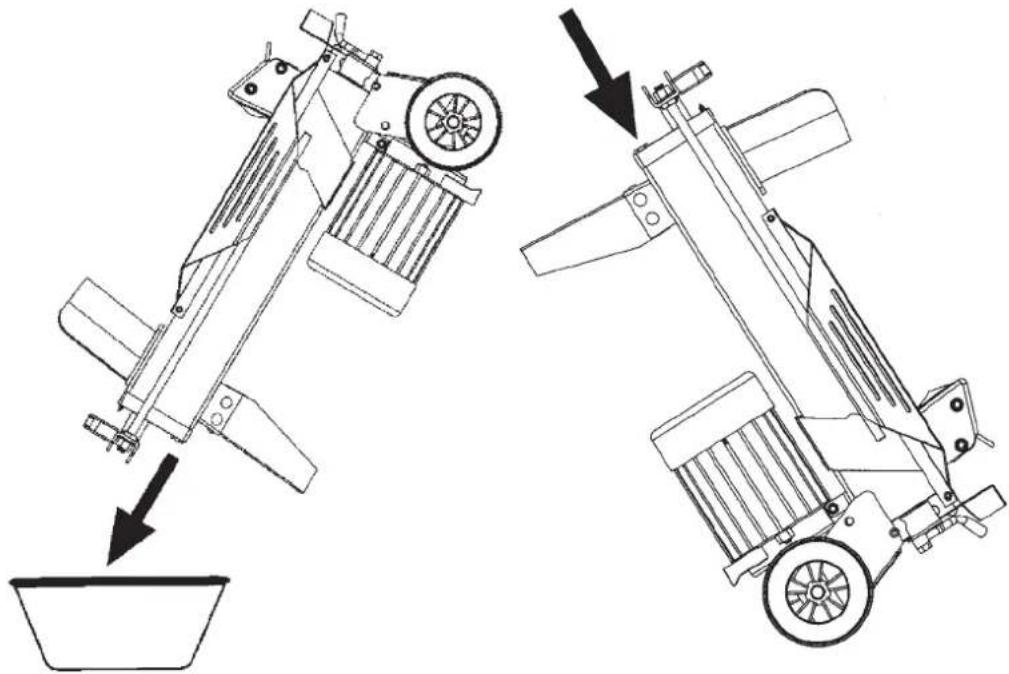

Med jämna intervaller (ca 150 driftstimmar) skall hydrauloljan bytas enligt följande:

1. Se till att tryckplattan är i sitt utgångsläge och dra ur stickproppen.
2. Skruva ur oljepluggen.
3. Vänd vedklyven med klyvkniven neråt över ett uppsamlingskärl som rymmer minst 4 liter och vänta till all oljan har runnit ut.
4. Vänd vedklyven så att motorsidan kommer neråt och håll i ny hydraulolja av god kvalitet (ca 2,4 l).
5. Torka ren oljestickan och stoppa den i tanken med vedklyven i vertikalt läge, dra upp oljestickan och läs av, oljennivån ska ligga mellan de två märkningarna på oljestickan
6. Gör ren oljepluggen och skruva fast den ordentligt så att inte oljan läcker ut.
7. Kontrollera oljenivån regelbundet och fyll på vid behov.

Håll klyvkniven vass

- Håll klyvkniven skarp genom att regelbundet fila bort eventuella grader på kniveggen med en fintandad metallfil.

Övrigt underhåll

• Dra alltid ur nätsladdens stickpropp innan service eller justering påbörjas.
• Kontrollera att elkabel, kontakter och strömbrytare är i god kondition och utan skador.
• Rengör vedklyvens alla delar med borste och torra trasor.
• Förvara maskinen i en torr, ren och ickekorrosiv miljö, utom räckhåll för barn, se till att inte lagringstemperaturen sjunker under -25^ .
• Kontrollera att alla skruvar och muttrar sitter fast, särskilt muttrarna till dragstängerna (vid handtaget).

Skydda miljön

Sortera ditt avfall och låt det gå till återvinning istället för att kasta det. Alla maskiner, slangar och förpackningsmaterial ska sorteras och hanteras enligt lokala miljöförordningar.

Felsökning

Problem Möjlig orsak Lämplig åtgård
Klyvningen misslyckas. Trästycket är felplacerat. Vänd eller rotera trästycket.
Tryckplattan rör sig ryckigt med missljud och kraftiga vibrationer.	För låg oljenivå, luft har kommit in i systemet.	Kontrollera nivån och fyll vid behov, åtgårda ev. läckage.
Oljeläckage vid kolv eller annan komponent.	Luftfickor i hydraulsystemet under drift.	Lossa luftningsskruven 3–4 varv innan arbetet påbörjas.
	Luftskruven har inte dragits åt innan transport eller förflyttning.	Dra åt luftningsskruven innan flyttning eller transport.
	Oljepluggen är inte ordentligt åtdragen.	Dra åt oljepluggen.
	Hydraulventilen och/eller packningar är slitna.	Kontakta återförsäljare.

Teknisk specifikation

Modell beteckning WS4T-37

Motor 230 V AC 50 Hz

Effekt 1500 W

Kapslingsklass IP54

Klyvkapacitet* ∅ 5–25 cm, längd 37 cm

Hydrauliskt tryck 16 Mpa

Hydrauloljemängd 2,4 liter

Dimensioner Längd 770 mm

Bredd 250 mm

Höjd 460 mm

Vikt 37 kg

*Angivna värden är riktvärden, kapaciteten beror på trästyckets hårdhet, diameter och kvistighet.

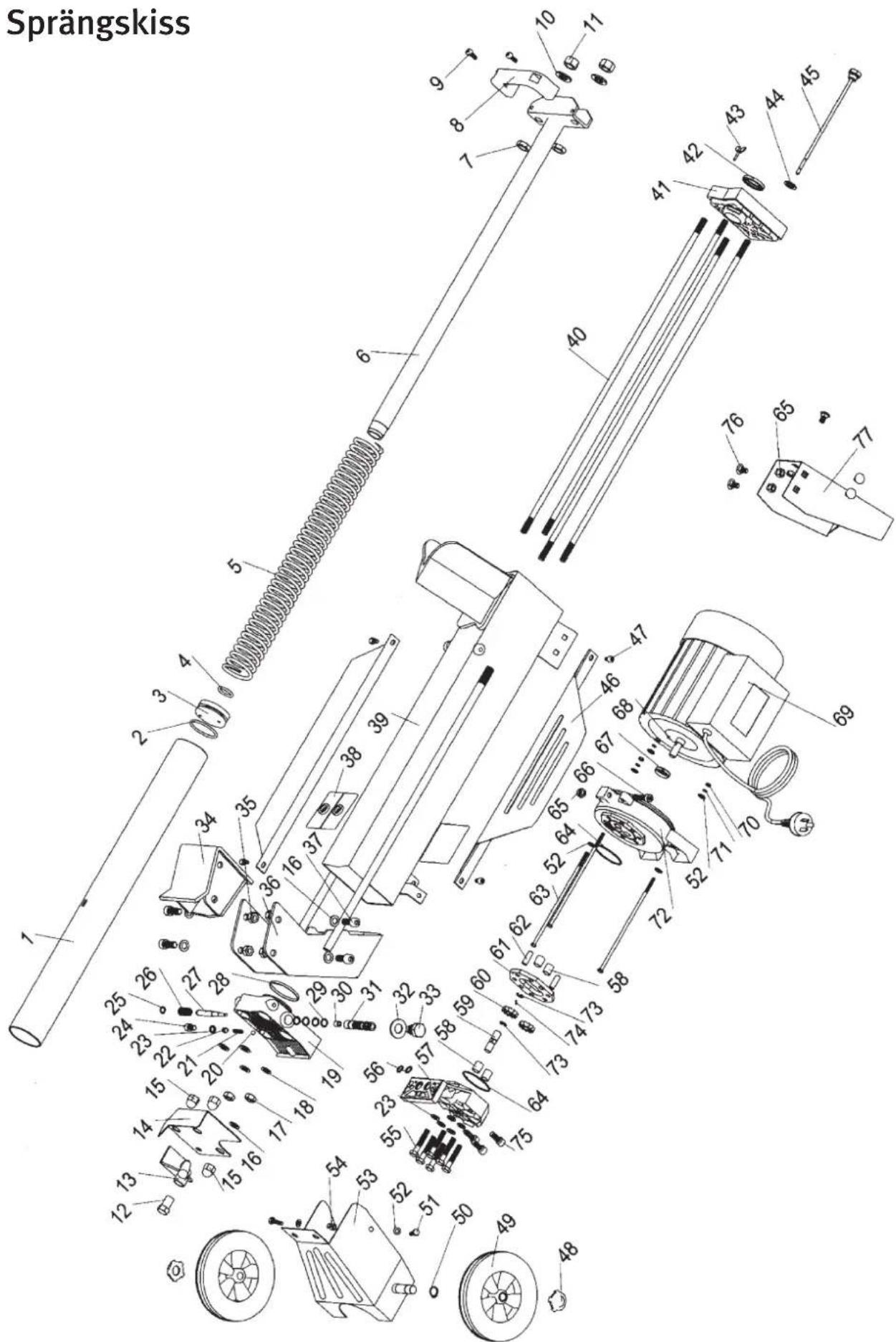

Sprängskiss 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77

Nummer Benämning Antal
1 Cylinder 1
2 O-ring 1
3 Kolv 1
4 O-ring (inre) 1
5 Fjäder (5.5-47-667) 1
6 Kolvstång 1
7 Mutter, M14 2
8 Handtag 1
9 Bult M6-15 2
10 Bricka, 14mm		2
11 Mutter, M14 2
12 Mutter till manöverspak		1
13 Manöverspak		1
14 Skydd för manöverspak		1
15 Kupolmutter M10		3
16 Bricka 10mm		2
17 Mutter M10 2
18 Bricka 10mm		4
19 Gavel, (vänster)		1
20 Stålkula 6mm		1
21 Fjäder till tryckbegränsare		1
22 Justeringsskruv till tryckbegränsare, M8-10		1
23 Kopparpackning 9-12		1
24 Täckskruv		1
25 Låsring till ventilkolv		1
26 Fjäder		1
27 Ventilkolv		1
28 Cylindertätning, 55-3		1
29 O-ring till ventil 10.6-1.8		4
30 Ventilsensor		1
31 Ventilcylinder		1
32 Kopparpackning 16-32		1
33 Plugg		1
34 Tryckplatta		1
35 Mutter, M10 4
36 Dragkonsoll		1
37 Bult, M10-25		4
38 Glidplatta		2
39 Stativ/Ojetank		1
40 Pinnbult 4
41 Gavel (höger)		1
42 Kolvstårgstätning		1
43 Luftskruv		1
44 Packning		1
45 Oljesticka		1
46 Sidostöd		2
47 Bult, M6-10		4
48 Centrumkåpa		2
49 Hjul		2
50 Låsring till hjul		2
51 Bult M6-20 2
52 Bricka 6mm 2
53 Hjulfäste 1
54 Mutter, M6		2
55 Bult, M8-45		6
56 O-ring, innerdiameter 10.6mm		2
57 Gavel till hydraulpump		1
58 Glidlager		2
59 Axel		1
60 Pumphjul		2
61 Pumphus		1
62 Pinne		2
63 Bult, M5-185		3
64 O-ring pumphus		2
65 Mutter, M8		1
66 Bult, M8-35		1
67 Tätning till motoraxel		1
68 Krysskil		1
69 Motor		1
70 Bricka 3
71 Fjäderbricka		3
72 Gavel motor/pump		1
73 Låsring till drivaxel		2
74 Stålkula, diameter 2.5mm		2
75 Bult, M8-20		3
76 Vagnsbult, M8-10		5
77 Stödber 1

22. Repareres kun av kyndig tekniker.
