BRUKSANVISNING Tactum LYNX

SVENSKA: Mottagare inbyggd i ett elegant armbandsur till varseblivningssystemet Lynx.... sid 20

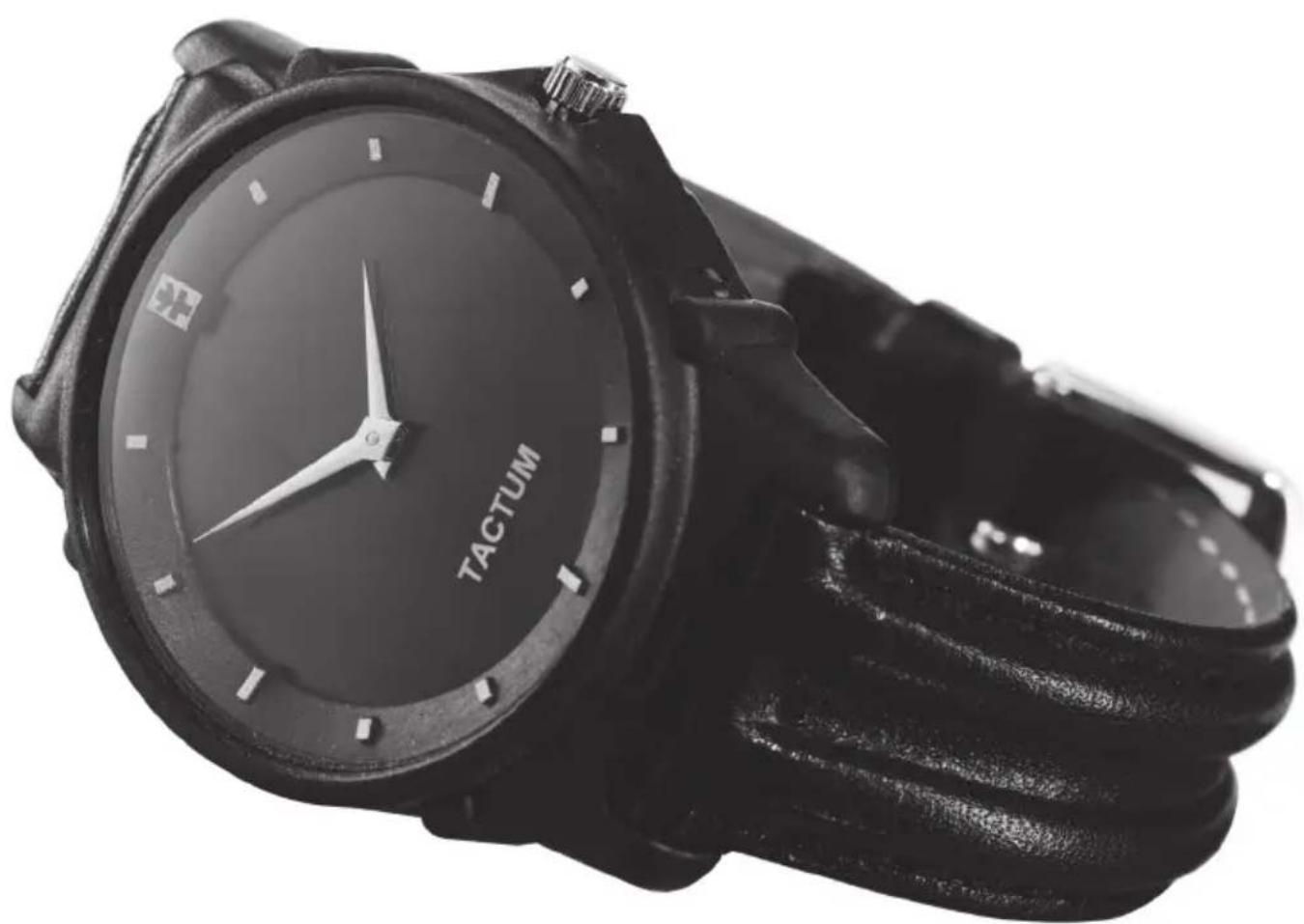

Mottagare till Lynx-systemet inbyggd i ett elegant armbandsur

Tactum ingår i Lynx – vårt trådlösa varseblivningssystem för personer med nedsatt hörsel. Lynx består av olika typer av sändare och mottagare som uppmärksammar dig på olika händelser, t.ex. telefonsignal, dörrsignal och brandlarm.

Tactum är en mottagare i form av en klocka, som med olika vibrationer och symboler på urtavlan uppmärksammar dig när någon av sändarna i systemet aktiveras. Vid behov kan man dessutom montera en eller flera Repeatrar som förstärker larmsignalen så att den när längre.

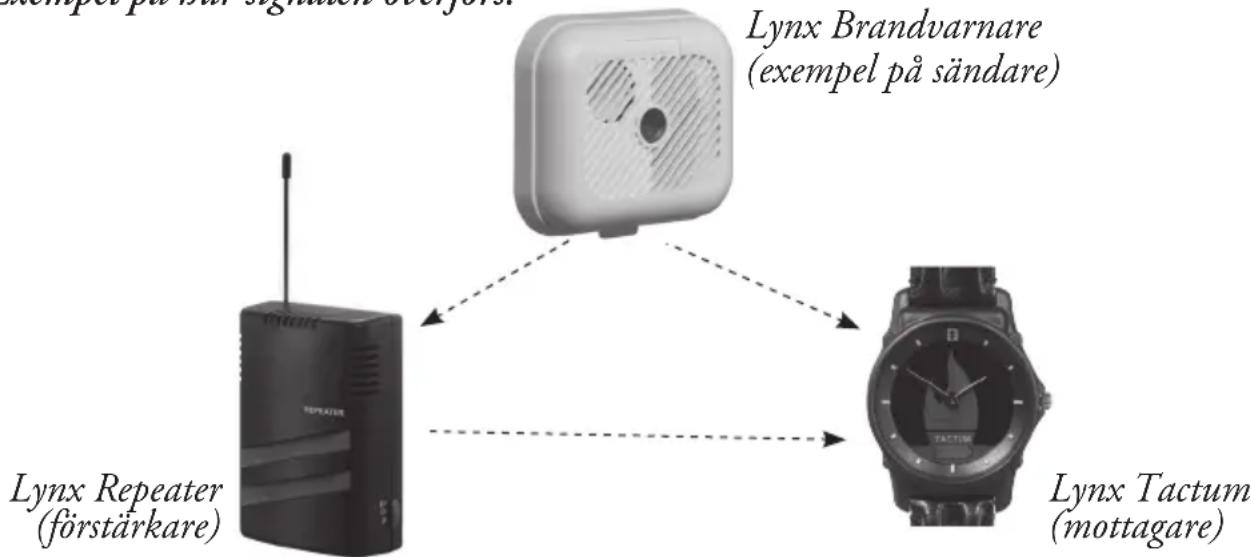

Exempel på hur signalen överförs:


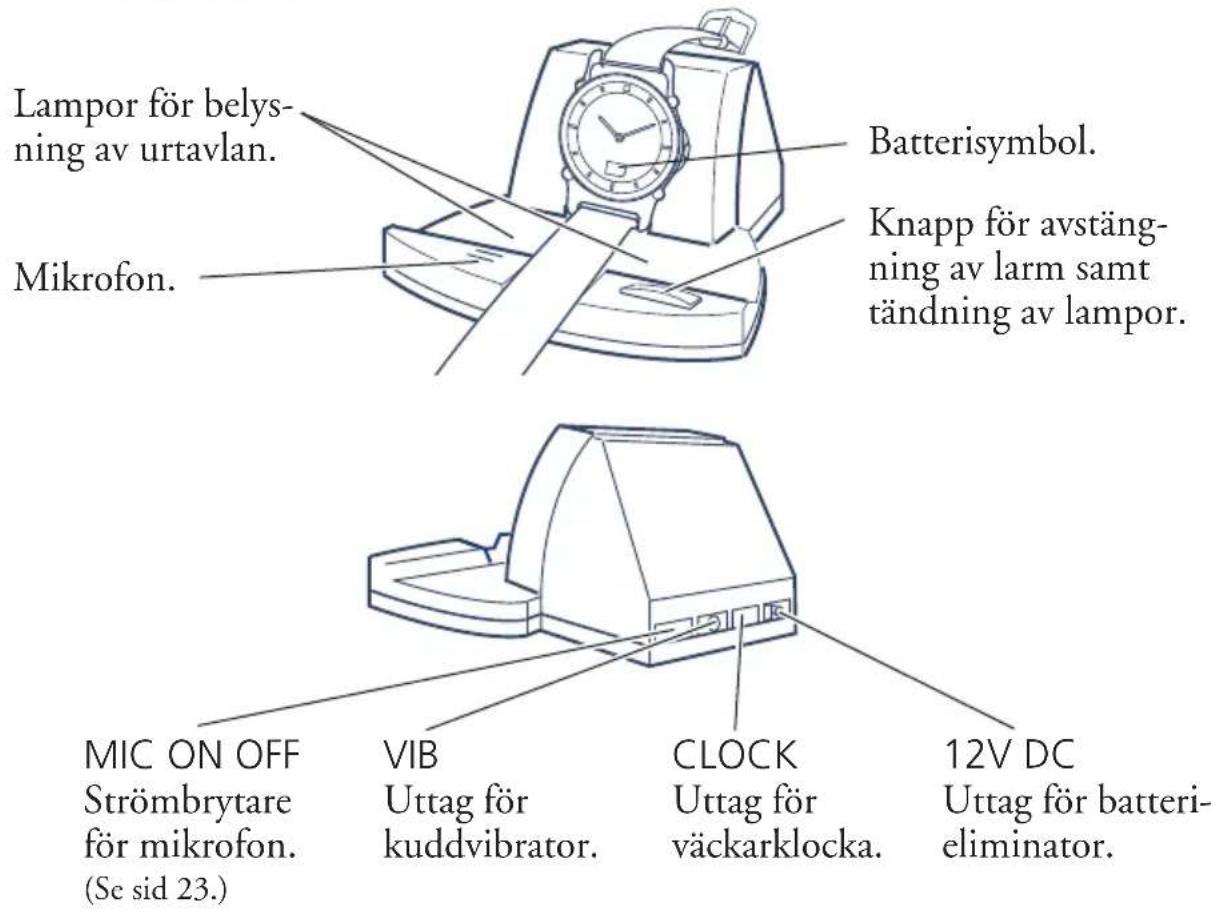

Översikt laddaren

Lampor för belysning av urtavlan. Mikrofon. Batterisymbol. Knapp för avstängning av larm samt tändning av lampor. MIC ON OFF Strömbrytare för mikrofon. (Se sid 23.) VIB Uttag för kuddvibrator. CLOCK Uttag för väckarklocka. 12V DC Uttag för batteri-eliminator.

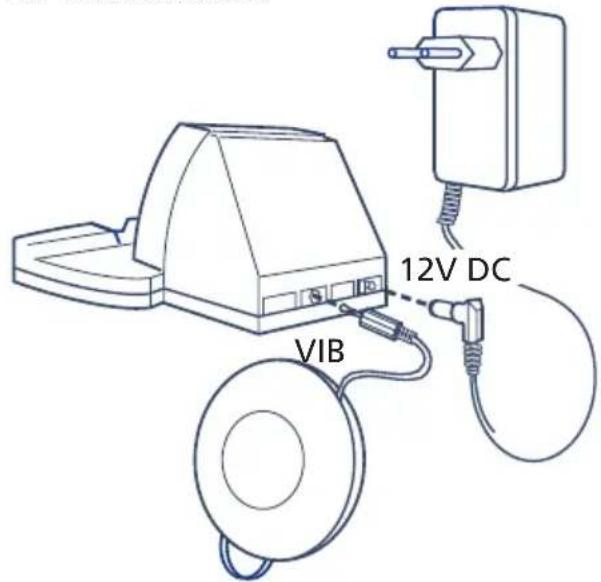

Inkoppling och placering

Koppla in batterieliminatorn och kuddvibratorn på baksidan på Tactums laddare. Koppla ev. in vår väckarklocka.

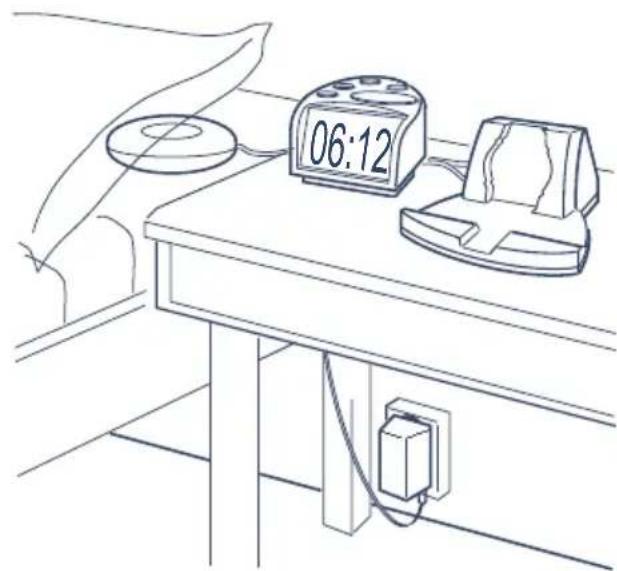

Placera laddaren vid sängen, och kuddvibratorn under kudden. Sätt batterieliminatorn i ett eluttag.

Innan du kan använda Tactum måste du ladda den. Det tar ca 7 timmar att ladda den helt. Batteriet räcker sedan i ca 20 timmar. Klockan tar emot larm även under laddning!

Ett reservbatteri i laddaren säkerställer funktion i 24 timmar vid strömavbrott inklusive 7 timmars laddning av klockan.

Placera Tactum i sin laddare. En batterisymbol visas i klockan. Denna släcks när laddningen är klar.

Installation och funktionstest

1. Börja med att installera de sändare som du ska använda och eventuellt en eller flera Repeatrar. Läs i bruksanvisningen för respektive sändare!
2. Testa systemet genom att, en i taget, aktivera de sändare som du har i systemet. Tactum börjar vibrera och symbolen för larmet tänds. Verifiera att rätt larm indikeras (se nedan).

Indikering av larm

Tactum kan ta emot sju olika typer av larm. Tactum viberar enligt ett visst mönster och symbolen för respektive larm tänds. Vibrationen upprepas en gång.

Larm	Symbol	Vibration
Telefon
Dörr
Brand
Babylarm
Anhöriglarm
Valfri
Publikt larm

Batterivarning

Tactum: När du använt klockan och batteriet börjar bli urladdat (efter ca 18 timmar), vibrerar Tactum kort och batterisymbolen tänds. Efter ytterligare ett par timmar avger klockan en kort vibration och batterisymbolen blinkar till. Batteriet är då helt slut och Tactum kan inte ta emot larm.

OBS! Urverket har ett eget batteri som ej är beroende av laddning.

Sändare: När batteriet i en av sändarna börjar bli urladdat tänds batterisymbolen tillsammans med sändarens symbol i samband med ett larm.

Larm nattetid

På natten ska Tactum-klockan sättas i laddaren. Om ett larm kommer från någon av sändarna vibrerar kuddvibratorn, laddarens belysning tänds och Tactum visar aktuell larmsymbol. Stäng av larmet genom att trycka på laddarens knapp, eller vänta 20 sekunder.

Väckning

För att använda Tactum för väckning, gör så här:

1. Koppla in vår väckarklocka till Tactum-laddarens uttag CLOCK.
2. Ställ omkopplaren MIC ON OFF på Tactum-laddarens baksida i läge OFF.
3. Koppla in vår kuddvibrator i Tactum-laddarens uttag VIB.
4. Sätt Tactum-klockan i laddaren.
5. Kuddvibratorn börjar vibrera 20 sekunder efter att väckarklockan börjar ringa.
6. Stäng av väckarklockan på vanligt sätt, eller vänta 20 sekunder.

Det är ibland möjligt att använda en vanlig väckarklocka, istället för den som är anpassad för Lynx-systemet. Tactum-laddaren har en inbyggd mikrofon som känner av ljudet från vissa väckarklockor, beroende på vilken ringsignal de har. Prova dig fram.

1. Ställ väckarklockan nära Tactum-laddarens mikrofon.
2. Ställ omkopplaren MIC ON OFF på Tactum-laddarens baksida i läge ON. Följ sedan punkt 3-6 ovan.

Byta kanal

Sändarna i Lynx-systemet överför signalen trådlöst till Tactum. Det finns totalt 16 olika kanaler som de kan sända på (0-9, A-F). Tactum och alla sändare måste vara inställda på samma kanal för att de ska kunna kommunicera. De är förinställda på kanal 9, och fungerar då tillsammans utan ändringar.

I vissa fall kan man dock behöva ändra kanalinställningen. Om två eller flera användare bor nära varandra kan larmen störa varandra. Detta avhjälps genom att man ändrar kanalinställningen så att den blir olika för alla personer. Man kan välja vilka lediga kanaler som helst, utom 0. (Kanal 0 är reserve rad för gemensam varsling, t.ex. brandlarm.)

För att byta kanal på Tactum behöver du programmeringsknappen "Channel Selector, Lynx Tactum", som du kan köpa från oss.

Felsökning

Problem: Orsak: Åtgärd:
Tactum tar inte emot varsling från en av sändarna.	1. För långt avstånd mellan Tac-tum och Repeater eller mellan sändare och Repeater.2. Sändaren har urladdat bat-teri.3. Sändaren är trasig. 3. Kontakta	1. Prova att flytta Repeatern till en annan plats. Om du inte har en Repeater installerad kanske du behöver en sådan för att öka räckvidden.2. Byt batteri (se sändarens bruksanvisning)inköpsstället för reparation.
Tactum tar ej emot varsling, trots att urverket går.	Batteriet är urladdat. Urverket har sitt eget batteri och fungerar ändå.	Sätt klockan på laddning.
Tactum tar ofta emot falsklarm.	Någon i närheten har samma system installerat.	Byt till en annan kanal på samt-liga enheter.
Kuddvibratorn vibrerar inte vid larm från väckarklockan.	1. Kuddvibratorkontakten ur-dragen eller sladden till den av.2. Strömbrytaren för mikrofo-nen står i fel läge.	1. Sätt i sladdarna ordentligt.2. Se avsnitt Väckning, sid 23, för rätt läge på strömbrytaren.
Fel larm indikeras när Tactum tar emot varsling från en sän-dare.	Sändarens larmkod är felaktigt inställd.	Ändra sändarens larmkod (se sändarens bruksanvisning).

Rengöring och underhåll

Armbandsklockan kan torkas av med en torr trasa. Använd aldrig rengöringsmedel eller lösningsmedel. Den är dusch- och spolsäker. Laddstiften på undersidan bör hållas rena för god kontakt med laddaren. Rengör laddstiften med en liten borste. För byte av urverkets eller vibratorns batteri, kontakta inköpsstället.

Service

Om produkten går sönder måste du lämna den till en auktoriserad tekniker för reparation. Du får aldrig själv öppna produkten, för då upphör garantin att gälla. Vänd dig till din hörcentral eller till återförsäljaren om du får problem med produkten.

Avfallshantering

Denna produkt innehåller elektrisk eller elektronisk utrustning. Kasta inte produkten i soporna när den är uttjänt. Vänd dig till din hörcentral eller till återförsäljaren för anvisning om hur avfallet ska hanteras.

Allmänna försiktighetsåtgärder

• Olika typer av strålning, t.ex. från NMR eller CT scanners kan förstöra produkten. Använd den därför inte i närheten av sådan typ av utrustning. Andra typer av strålning (från t.ex. inbrottslarm, rumsövervakningssystem, radioutrustning och mobiltelefoner) innehåller mindre energi och är därför ofarliga för produkten.
• WARNING: Externa enheter som kopplas till produkten måste uppfylla tillämpliga krav på säkerhet enligt EN 60601-1-1, EN 60335-1 eller EN 60065.

Tekniska data

Frekvens: 433,92 MHz.

Drifttid: 20 timmar vid maximalt 15 larm om dagen.

Batterivarning: Efter 18 timmars drift tänds en batterisymbol, samtidigt som kort vibration ges.

Kanaler: 16 st (varav en gemensam). Programmeras med "Channel Selector, Lynx Tactum".

Räckvidd: Ca 100 m utomhus och 30 m inomhus.

Larmsymboler: Sju stycken: telefon, dörr, brand, babylarm, anhöriglarm, publikt larm och valfri.

Vibration: Sju olika vibrationer, återupprepas efter sex sekunder.

Larmtid: Larmsymbol visas under 12 sekunder. Vibrationen upprepas en gång efter sex sekunder. När Tactum är i laddaren visas larmsymbolen i 25 sekunder.

Laddningstid: Maximalt 7 timmar.

Laddningsindikator: Batterisymbol på klockans urtavla.

Kuddvibrator: Viberar under max 20 sekunder.

Mätt: Diameter 37 mm, tjocklek 12,5 mm.

Vikt: Ca 30 g.

Frågor rörande EU:s medicintekniska direktiv 93/42/EEC hänvisas till AB Transistor Sweden.
