Soort product	Ontvanger voor Lynx draadloos alarmsysteem ingebouwd in een polshorloge
Merk	Lynx
Model	Tactum
Afmetingen	Diameter 37 mm, dikte 12,5 mm
Gewicht	Ongeveer 30 g
Frequentie	433,92 MHz
Modulatie	AM-pulseren
Aantal kanalen	16 (één gemeenschappelijk kanaal, kanaal 0 gereserveerd voor publieke waarschuwing)
Bereik	Ongeveer 100 m buiten, 30 m binnen
Batterijduur	20 uur met maximaal 15 alarmen per dag; batterijwaarschuwing na 18 uur
Oplaadtijd	Maximaal 7 uur
Alarmsymbolen	7 types: telefoon, deur, brand, baby, semafoon, algemene waarschuwing, optioneel
Trillingspatronen	7 verschillende patronen, herhaald na 6 seconden
Kussen-triller	Trilt maximaal 20 seconden
Alarmduur	Alarmsymbool weergegeven gedurende 25 seconden in oplader, 12 seconden niet in oplader
Microfoon	Ingebouwde microfoon voor het detecteren van geluid van standaard wekkers
Reiniging	Afnemen met vochtige doek; geen schoonmaakmiddelen of oplosmiddelen gebruiken; laadpinnen schoonmaken met kleine borstel
Veiligheidsvoorschriften	Niet dragen in de buurt van NMR/CT-scanners; externe apparaten moeten voldoen aan EN 60601-1-1, EN 60335-1 of EN 60065
Afvoer	Bevat elektrische/elektronische apparatuur; afvoeren via gehoorzorgprofessional
Garantie en reparaties	Behuizing niet openen; reparaties alleen door gekwalificeerde technicus; neem contact op met verkooppunt

Veelgestelde vragen - Tactum LYNX

Hoe laad ik het Tactum horloge op?

Plaats het Tactum horloge in de oplader. Sluit de voedingseenheid aan op de oplader en steek deze in een stopcontact. Het opladen duurt ongeveer 7 uur. Het batterijsymbool op de wijzerplaat verdwijnt wanneer de batterij volledig is opgeladen. Het horloge kan alarmen ontvangen, zelfs tijdens het opladen.

Welke soorten alarmen kan Tactum ontvangen?

Tactum kan zeven verschillende alarmtypen ontvangen: telefoon, deurbel, brand, babygehuil, semafoon, optioneel (algemene waarschuwing) en publieke waarschuwing. Elk alarm heeft een apart trillingspatroon en symbool op de wijzerplaat.

Hoe werkt de kussen-triller?

De kussen-triller wordt aangesloten op de oplader. Wanneer een alarm wordt ontvangen, trilt deze maximaal 20 seconden om u te wekken. Deze wordt meestal onder uw kussen geplaatst.

Wat moet ik doen als Tactum geen alarm ontvangt van een zender?

Controleer eerst de afstand tussen Tactum en de zender of repeater. Als deze te groot is, overweeg dan de repeater te verplaatsen of er een te installeren. Controleer ook of de batterij van de zender niet leeg is. Als de zender defect is, neem dan contact op met het verkooppunt voor reparatie.

Hoe verander ik het kanaal op Tactum?

Om kanalen te wijzigen, heeft u het optionele accessoire 'Kanaalkiezer, Lynx Tactum' nodig. Kanalen variëren van 0-9 en A-F, maar kanaal 0 is gereserveerd voor publieke waarschuwing (bijv. brand). Alle zenders en Tactum moeten op hetzelfde kanaal worden ingesteld.

Hoe stel ik een alarmoproep (wekker) in met Tactum?

Sluit een Lynx-compatibele wekker aan op de CLOCK-aansluiting van de oplader. Zet de MIC-schakelaar op de oplader op OFF. Sluit de kussen-triller aan op de VIB-aansluiting. Plaats het horloge in de oplader. De triller wordt 20 seconden nadat de wekker gaat geactiveerd. U kunt ook een standaard wekker gebruiken door de MIC-schakelaar op ON te zetten en deze bij de microfoon van de oplader te plaatsen.

Kan ik een standaard wekker gebruiken met Tactum?

Ja, de oplader heeft een ingebouwde microfoon die het geluid van sommige standaard wekkers kan detecteren. Plaats de wekker bij de microfoon, zet de MIC-schakelaar op ON en volg dezelfde stappen als voor een Lynx-compatibele wekker.

Hoe lang gaat de batterij mee en wanneer moet deze worden opgeladen?

Een volledige lading biedt ongeveer 20 uur werking (met maximaal 15 alarmen per dag). Na ongeveer 18 uur verschijnt het batterijsymbool en trilt het horloge kort om u te waarschuwen. Na nog een paar uur is de batterij volledig leeg en kunnen er geen alarmen meer worden ontvangen. Het horlogemechanisme heeft zijn eigen onafhankelijke batterij.

Hoe reinig ik het Tactum horloge?

Gebruik een vochtige doek om de buitenkant af te nemen. Gebruik nooit schoonmaakmiddelen of oplosmiddelen. Houd de laadpinnen aan de onderkant schoon door ze te borstelen met een kleine borstel om goed contact met de oplader te garanderen. Het horloge is douchebestendig en wasbestendig.

Wat moet ik doen als het product defect raakt?

Probeer de behuizing niet te openen, omdat dit de garantie ongeldig maakt. Neem contact op met uw gehoorzorgprofessional of het verkooppunt voor reparatie door een gekwalificeerde technicus.

GEBRUIKSAANWIJZING Tactum LYNX

NEDERLANDS: Ontvanger voor het Lynx-systeem in een elegant horloge....pag. 8

NORSK: Mottaker til Lynx-systemet innebygd i et elegant armbåndsur...... side 14

Ontvanger voor het Lynx-systeem in een elegant horloge

Tactum is een onderdeel van Lynx – ons draadloos alarmsysteem voor doven en slechthorenden. Lynx maakt gebruik van diverse typen zenders en ontvangers die de gebruiker waarschuwen voor geluiden zoals een telefoon, deurbel, of b.v. brandalarm.

Tactum is in staat verschillende waarschuwingssignalen van b.v. deurbelzender of de telefoonzender te ontvangen. De symbolen verschijnen op de wijzerplaat en tegelijkertijd trilt het horloge. Het trilpatroon is afhankelijk van het ontvangen signaal. Indien nodig kunt u het ontvangst bereik vergroten door extra Repeaters (versterkers) te plaatsen.

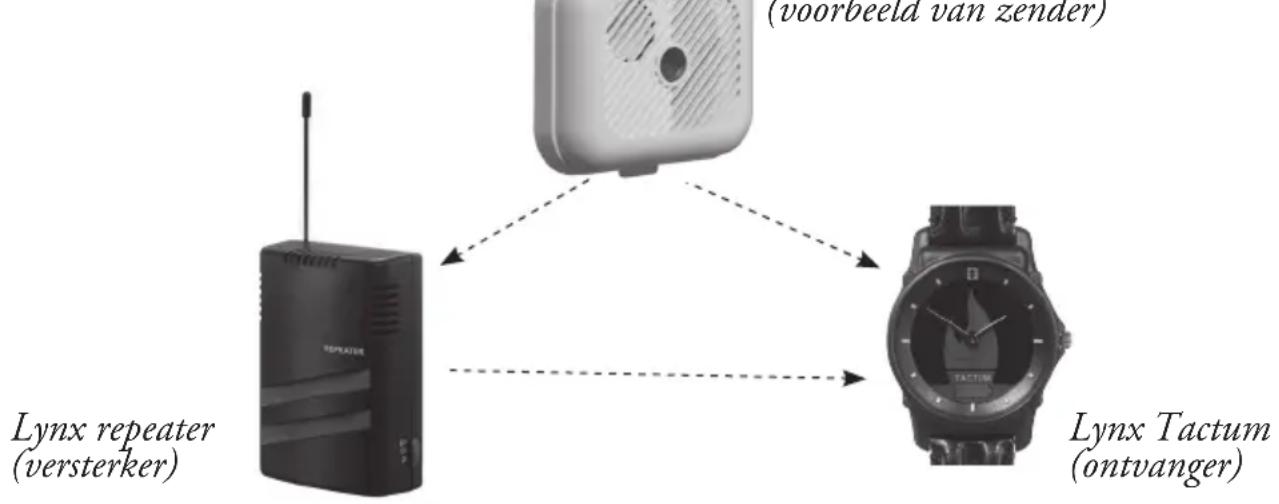

Voorbeeld van de manier waarop het signaal wordt verzonden:

Overzicht van Tactum lader

Verlichting voor de wijzerplaat.

Microfoon.

Knop om alarm uit te schakelen en verlichting in te schakelen.

MIC ON OFF Schakelaar voor microfoon. (Zie pagina 11)

VIB Aansluiting voor kussen- vibrator.

CLOCK Aansluiting voor wekker type: Vibra- nett.

12V DC Aansluiting voor adapter.

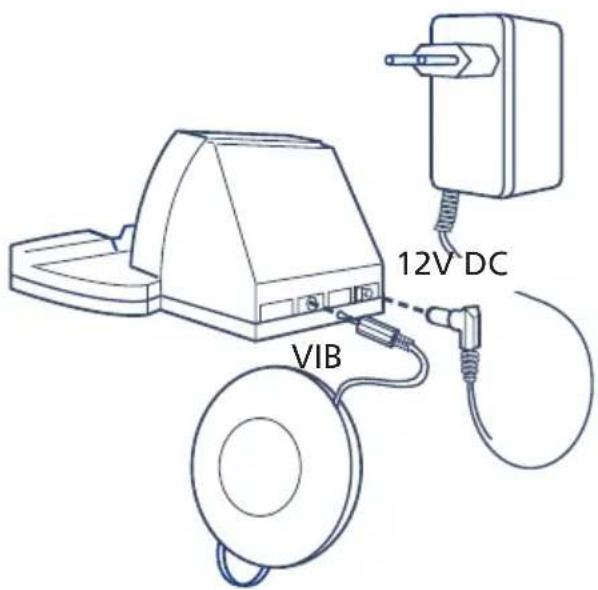

Aansluiting en plaatsing

Sluit de adapter en de kussenvibrator aan op de achterzijde van de lader. Sluit onze wekker aan, indien van toepassing.

Plaats de lader naast het bed en de kussenvibrator onder het kussen. Sluit de adapter aan op een stopcontact.

Tactum moet volledig worden opgeladen voordat u deze in gebruik neemt. Het duurt circa 7 uur om Tactum volledig op te laden. De accu zal vervolgens circa 20 uur werken. Ook tijdens het opladen zal het horloge eventuele meldingen ontvangen!

Een reservebatterij in de lader zorgt ervoor dat de lader ook tijdens een netstoring gedurende 24 uur zal werken, inclusief de 7 uur die nodig is om het horloge op te laden.

Plaats Tactum in de lader. Op het horloge wordt een batterijsymbool weergegeven. Deze verdwijnt wanneer het laden voltooid is.

Installatie en functietest

1. Voordat u de zenders installeert raden wij u aan eerst de gebruiksaanwijzing te lezen.
2. Test het waarschuwingssysteem door de aangesloten zenders één voor één te activeren. Tactum begint te trillen en het desbetreffende indicatiesymbool licht op. Controleer of het juiste alarm wordt aan gegeven (zie hieronder).

Alarmweergave

Tactum kan maximaal zeven verschillende meldingen ontvangen.

Tactum trilt volgens een bepaald patroon en het symbool voor de bijbehorende melding licht op. Het trilsignaal wordt één keer herhaald.

Alarm Symbol	Trilsignaal
Telefoon
Deurbel
Brand
Baby
Pager
Optioneel
Openbaar alarm

Batterijwaarschuwing

Tactum: Wanneer u het horloge enige tijd hebt gebruikt en de accu leeg begint te raken (na circa 18 uur), geeft Tactum een kort trilsignaal en licht het batterijsymbool op. Vlak voordat de accu helemaal leeg raakt geeft het horloge nog een kort trilsignaal af en knippert het batterijsymbool. De accu is dan helemaal leeg en Tactum kan dan geen meldingen meer ontvangen.

OPMERKING: Het uurwerk is uitgerust met een eigen batterij die niet wordt opgeladen.

Zenders: Wanneer de batterij van één van de zenders leeg begint te raken, zullen zowel het batterijsymbool als het zendersymbool oplichten wanneer er een melding wordt ontvangen.

Nachtfunctie

's Nachts moet het Tactum horloge in de lader worden geplaatst. Als er een melding vanaf een van de zenders wordt ontvangen, gaat de kussenvibrator trillen. De verlichting van de lader gaat aan en het alarmsymbool verschijnt op de wijzerplaat. Schakel het alarm uit door op de knop van de lader te drukken. Het alarm stop automatisch na 20 seconden.

Wekfunctie

Volg onderstaande stappen om de wekfunctie vanTactum te gebruiken:

1. Sluit de wekker Vibranett aan op de CLOCK-aansluiting van de Tactum lader.
2. Zet de schakelaar MIC ON OFF aan de achterzijde van de Tactum lader in de OFF-positie.
3. Sluit het kussenvibrator aan op de VIB-aansluiting op van de Tactum lader.
4. Plaats het Tactum horloge in de lader.
5. De kussenvibrator zal gaan trillen 20 seconden nadat de wekker afgaat.
6. Schakel het wekalarm uit. Het alarm stopt automatisch na 20 seconden.

Het is vaak mogelijk om een gewone wekker te gebruiken. De Tactum lader is voorzien van een ingebouwde microfoon die het weksignaal van bepaalde wekkers kan detecteren. Dit is afhankelijk van het type wektoon.

1. Plaats de wekker naast de microfoon van de Tactum lader.
2. Zet de schakelaar MIC ON OFF aan de achterzijde van de Tactum lader in de ON-positie.
3. See text 3.
4. See text 4.
5. Test nu uit of het weksignaal opgevangen wordt door de tactum lader. Indien dit het geval zal het kussenvibrator gaan trillen.

Kanalen wijzigen

De zenders van het Lynx waarschuwingssysteem sturen het signaal draadloos naar Tactum. Maximaal zijn 16 verschillende kanalen (0-9, A-F) beschikbaar. De Tactum ontvanger en bijbehorende zenders zijn door de fabriek op een zelfde kanaal ingesteld zodat deze perfect op elkaar afgestemd zijn.

Soms kan het nodig zijn om de kanaalinstellingen te wijzigen. Wanneer twee of meer gebruikers vlak bij elkaar wonen, kunnen de alarmsignalen elkaar storen. U kunt dit verhelpen door kanalen in te stellen die niet door de andere gebruikers worden gebruikt. U kunt alle kanalen selecteren, behalve kanaal 0. (Kanaal 0 is gereserveerd voor een algemeen alarm zoals een brandalarm.)

Voor het wijzigen van de kanalen neemt u contact op met uw leverancier.

Problemen oplossen

Probleem: Oorzaak: Oplossing:
Tactum ontvangt geen alarm van een van de zenders.	1. De afstand tussen Tactum en een zender of de afstand tussen een zender en de repeater is te groot.2. Een zender heeft een lege batterij.3. Een zender is defect. 3. Neem	1. Test dit door de repeater te verplaatsen. Als u geen repeater in gebruik heeft repeater, hebt u er mogelijk een nodig om het bereik te vergroten.2. Vervang de batterij (zie de gebruikershandleiding van de zender).voor reparatie contact op met uw leverancier.
Tactum ontvangt geen alarm, terwijl het uurwerk wel werkt.	De accu is leeg. Het uurwerk beschikt over een eigen batterij en werkt nog steeds.	Plaats het horloge op de lader.
Tactum ontvangt vaak vals alarm.	Iemand in de buurt heeft mogelijk een zelfde systeem geïnstalleerd.	Wijzig het kanaal op alle eenheden in overleg met uw leverancier.
De kussenvibrator trilt niet wanneer er een alarm vanaf de wekker wordt gegeven.	1. De stekker of kabel van de kussenvibrator zit los.2. De microfoonschakelaar staat in de verkeerde positie.3 Het verbindinssnoer tussen wekker en lader is defect/niet goed aangesloten.	1. Sluit de kabels goed aan.2. Zie de sectie Wekken op pagina 11 voor de juiste schake- laarpositie.3 Sluit het snoer goed aan.
Een onjuist alarmsymbool/trilling wordt weergegeven als Tac-tum een alarm van een zender ontvangt.	De zenderalarmcode is onjuist ingesteld.	Wijzig de zenderalarmcode (zie de gebruiksaanwijzing van de zender).

Reiniging en onderhoud

Maak de buitenkant schoon met een vochtige doek. Gebruik nooit reinigingsproducten of oplosmiddelen. Het horloge is douche- en spatwaterdicht. De laadcontacten aan de onderzijde moeten schoon worden gehouden om een goed contact met de lader te garanderen. Reinig de laadcontacten met een borsteltje.

Reparaties

Als dit apparaat defect is, moet u het door een erkend vakman laten repareren. Probeer de behuizing van het apparaat niet zelf open te maken, omdat hierdoor de garantie vervalt. Voor onderhoud of reparatie dient u contact op te nemen met uw leverancier.

Afvalverwerking

Dit product bevat elektrische of elektronische onderdelen en moet in verband met uw veiligheid en het milieu zorgvuldig worden afgevoerd. Neem contact op met uw plaatselijke leverancier over een correcte afvalverwerking van het product.

Algemene veiligheidsvoorschriften

• Verschillende soorten straling, bijv. van NMR- of CT-scanners, kunnen het apparaat beschadigen. Draag het apparaat daarom niet in de buurt van dergelijke apparatuur. Andere soorten straling (inbraakalarmen, kamerbewakingssystemen, radioapparatuur, mobiele telefoons enz.) zullen het apparaat niet beschadigen.
• Let op: externe apparatuur die op het product wordt aangesloten, moet veilig zijn conform de vereisten van EN 60601-1-1, EN 60335-1, EN 60065, voorzover van toepassing.

Technische gegevens

Frequentie: 433.92 MHz.

Modulatie: amplitudemodulatie (AM).

Levensduur: circa 20 uur bij maximaal 15 meldingen per dag.

Batterijwaarschuwing: na circa 18 uur licht het batterijsymbool op terwijl er tevens een kort trilsignaal wordt gegeven.

Kanalen: 16 (inclusief één gemeenschappelijk kanaal)

Bereik: circa 30 m.

Alarmsymbolen: zeven: telefoon, deurbel, brand, baby, pager, openbaar alarm en optioneel.

Trilsignaal: verschillende trilsignalen die na zes seconden één keer wordt herhaald.

Alarmeringstijd: het alarmsymbool wordt 12 seconden weergegeven. Het trilsignaal wordt na zes seconden één keer herhaald. Wanneer Tactum in de lader staat, wordt het alarmsymbool 25 seconden weergegeven.

Laadtijd: maximaal 7 uur.

Laadindicator: batterijsymbool op de wijzerplaat.

Kussenvibrator: trilt maximaal 20 seconden.

Afmetingen: diameter 37 mm, dikte 12,5 mm.

Gewicht: circa 30 g.

Alle zaken betreffende de EU-Richtlijn Medische Hulpmiddelen 93/42/EEG dienen gemeld te worden aan AB Transistor Sweden.
