Product Type	Mottaker for Lynx trådløst alarmsystem innebygd i et armbåndsur
Brand	Lynx
Model	Tactum
Dimensions	Diameter 37 mm, tykkelse 12,5 mm
Weight	Ca. 30 g
Frequency	433,92 MHz
Modulation	AM-pulsering
Number of Channels	16 (én felles kanal, kanal 0 reservert for offentlig alarm)
Range	Ca. 100 m utendørs, 30 m innendørs
Battery Life	20 timer med maks 15 alarmer per dag; batterivarsling etter 18 timer
Charging Time	Maksimalt 7 timer
Alarm Symbols	7 typer: telefon, dør, brann, baby, personsøker, generell advarsel, valgfri
Vibration Patterns	7 forskjellige mønstre, gjentas etter 6 sekunder
Under-pillow Vibrator	Vibrerer i maks 20 sekunder
Alarm Duration	Alarmsymbol vises i 25 sekunder når i lader, 12 sekunder når ikke
Microphone	Innebygd mikrofon for å oppdage lyd fra standard vekkerklokker
Cleaning	Tørk med fuktig klut; ikke bruk rengjøringsmidler eller løsemidler; rengjør ladepinnene med en liten børste
Safety Precautions	Skal ikke brukes nær NMR/CT-skannere; eksterne enheter må oppfylle EN 60601-1-1, EN 60335-1 eller EN 60065
Disposal	Inneholder elektrisk/elektronisk utstyr; avhend via hørselsomsorgspersonell
Warranty and Repairs	Ikke åpne dekselet; reparasjoner kun av kvalifisert tekniker; kontakt kjøpssted

Ofte stilte spørsmål - Tactum LYNX

Hvordan lader jeg Tactum-klokken?

Sett Tactum-klokken i laderen. Koble strømforsyningsenheten til laderen og sett den i en stikkontakt. Lading tar ca. 7 timer. Batterisymbolet på urskiven forsvinner når den er fulladet. Klokken kan motta alarmer selv under lading.

Hvilke typer alarmer kan Tactum motta?

Tactum kan motta syv forskjellige alarmtyper: telefon, dørklokke, brann, babygråt, personsøker, valgfri (generell advarsel) og offentlig alarm. Hver alarm har et eget vibrasjonsmønster og symbol på urskiven.

Hvordan fungerer underputevibratoren?

Underputevibratoren kobles til laderen. Når en alarm mottas, vibrerer den i opptil 20 sekunder for å vekke deg. Den plasseres vanligvis under puten.

Hva bør jeg gjøre hvis Tactum ikke mottar en alarm fra en sender?

Først, sjekk avstanden mellom Tactum og senderen eller repeateren. Hvis den er for lang, vurder å flytte repeateren eller installere en. Sjekk også at senderens batteri ikke er flatt. Hvis senderen er defekt, kontakt kjøpsstedet for reparasjon.

Hvordan endrer jeg kanalen på Tactum?

For å endre kanaler trenger du tilbehøret 'Channel Selector, Lynx Tactum'. Kanaler går fra 0-9 og A-F, men kanal 0 er reservert for offentlig alarm (f.eks. brann). Alle sendere og Tactum må stilles inn på samme kanal.

Hvordan stiller jeg inn en alarm (vekking) med Tactum?

Koble en Lynx-kompatibel vekkerklokke til laderens CLOCK-kontakt. Still MIC-bryteren på laderen til AV. Koble underputevibratoren til VIB-kontakten. Sett klokken i laderen. Vibratoren aktiveres 20 sekunder etter at vekkerklokken ringer. Du kan også bruke en standard vekkerklokke ved å stille MIC-bryteren til PÅ og plassere den nær laderens mikrofon.

Kan jeg bruke en standard vekkerklokke med Tactum?

Ja, laderen har en innebygd mikrofon som kan oppdage lyden fra noen standard vekkerklokker. Plasser vekkerklokken nær mikrofonen, still MIC-bryteren til PÅ, og følg de samme trinnene som for en Lynx-kompatibel vekkerklokke.

Hvor lenge varer batteriet og når må det lades?

En full lading gir omtrent 20 timers drift (med maksimalt 15 alarmer per dag). Etter omtrent 18 timer vises batterisymbolet og klokken vibrerer kort for å advare deg. Etter ytterligere et par timer er batteriet helt flatt og kan ikke motta alarmer. Klokkeverket har sitt eget uavhengige batteri.

Hvordan rengjør jeg Tactum-klokken?

Bruk en fuktig klut til å tørke utsiden. Bruk aldri rengjøringsmidler eller løsemidler. Hold ladepinnene på bunnen rene ved å børste dem med en liten børste for å sikre god kontakt med laderen. Klokken er dusjsikker og vaskesikker.

Hva bør jeg gjøre hvis produktet ikke fungerer som det skal?

Ikke prøv å åpne dekselet, da dette vil ugyldiggjøre garantien. Kontakt din hørselsomsorgspersonell eller kjøpsstedet for reparasjon av en kvalifisert tekniker.

BRUKSANVISNING Tactum LYNX

Mottaker til Lynx-systemet innebygd i et elegant armbåndsur

Tactum er en del av Lynx – vårt trådløse varslingssystem for personer med nedsatt hørsel. Lynx består av ulike typer sendere og mottakere som varsler brukeren om ulike hendelser, for eksempel telefon, dørklokke eller røykvarsler.

Tactum er en mottaker i form av et armbåndsur som varsler med ulike vibrasjoner og symboler på urskiven när noen av senderne i systemet aktiveres. Ved behov kan det dessuten monteres én eller flere forsterkere (Repeaters) som forsterker alarmsignalet slik at det när lengre.

Eksempel på hvordan signalene overføres:


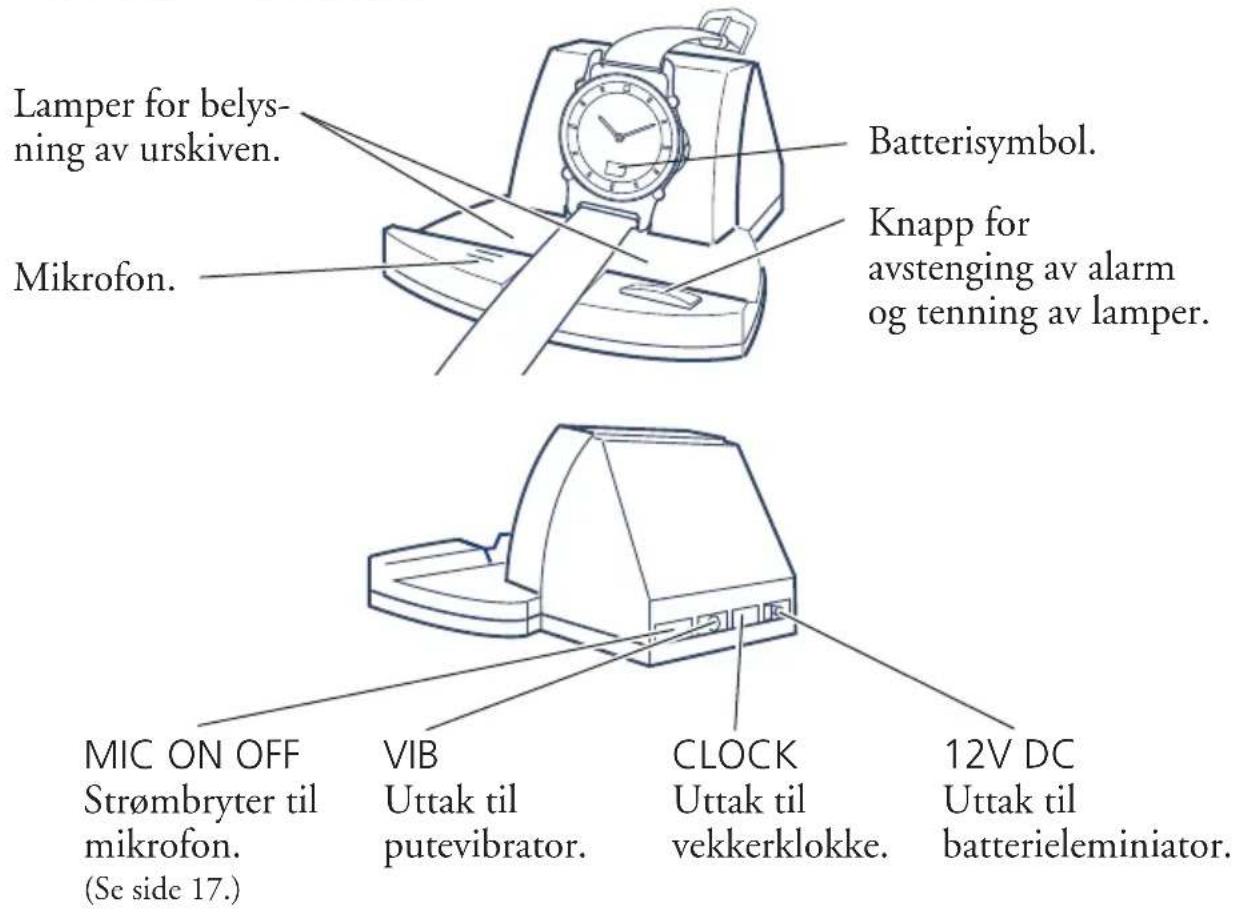

Oversikt over laderen

Tilkobling og plassering

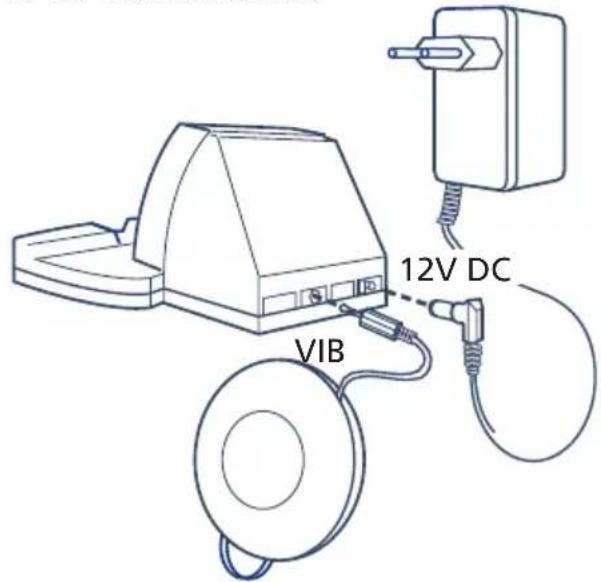

Koble til batterieliminatoren og putevibratoren på baksiden av la-deren til Tactum. Koble eventuelt til vår vekkerklokke.

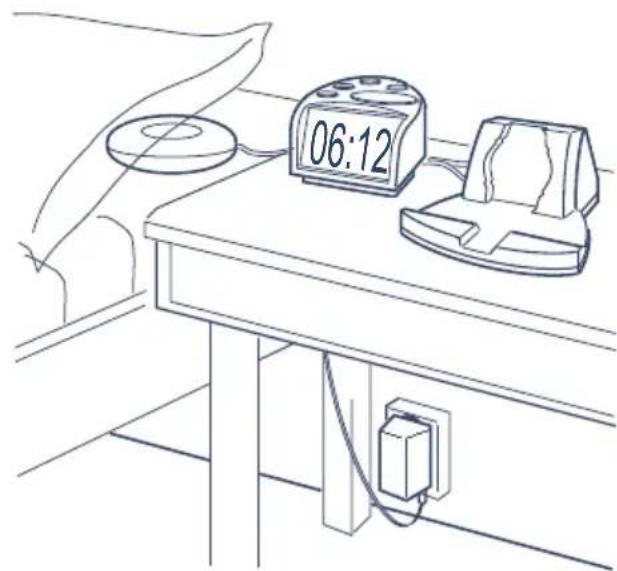

Plasser laderen ved sengen, og putevi-bratoren under puten. Sett batterieliminatoren i et strømuttak.

Før du kan bruke Tactum må du lade den. Det tar ca. 7 timer å lade den helt opp. Deretter varer batteriet i ca. 20 timer. Klokken tar også imot alarm mens den lades!

Et reservebatteri i laderen sikrer at den fungerer i 24 timer ved strømbrudd, inkludert 7 timers lading av klokken.

Installasjon og funksjonstest

1. Start med å installere de senderne du skal bruke, og eventuelt én eller flere Repeaters (forsterkere). Les i bruksanvisningen for den aktuelle senderen!
2. Test systemet ved å aktivere senderne i systemet en etter en. Tactum begynner å vibrere, og alarmsymbolet tennes. Kontroller at riktig alarm vises (se nedenfor).

Indikasjon av alarm

Tactum kan ta imot 7 forskjellige typer varsling. Tactum vibrerer i et visst mønster, og symbolene for den aktuelle alarmen tennes. Vibrasjonen gjentas én gang.

Alarm	Symbol	Vibrasjon
Telefon
Dørklokke
Røykvarsler
Barnevakt
Anrop
Valgfri
Valgfri

Batterivarsling

Tactum: Når du har brukt klokken og batteriet begynner å bli utladet (etter ca. 18 timer), vibrerer Tactum kort, og batterisymbolet tennes. Etter ytterligere et par timer avgir klokken en kort vibrasjon, og batterisymbolet blinker. Da er batteriet helt utladet, og Tactum kan ikke ta imot alarm.

OBS! Urverket har et eget batteri som ikke trenger å lades.

Sender: Når batteriet i en av senderne begynner å bli utladet, tennes batterisymbolet sammen med symbolet for senderen sammen med en alarm.

Alarm om natten

Om natten skal Tactum-klokken stå i laderen. Hvis det kommer en alarm fra en av senderne, vibrerer putevibratoren, belysningen på laderen tennes og Tactum viser det aktuelle varslingssymbolet. Alarmen stoppes ved å trykke på knappen på laderen eller vente 20 sekunder.

Vekking

Slik bruker du Tactum til vekking:

1. Koble vår vekkerklokke til CLOCK-uttaket på Tactum-laderen.
2. Sett bryteren MIC ON OFF på baksiden av Tactum-laderen i posisjon OFF.
3. Koble vår putevibrator til VIB-uttaket på Tactum-laderen.
4. Sett Tactum-klokken i laderen.
5. Putevibratoren vibrerer 20 sekunder etter at vekkerklokken har startet å ringe.
6. Stopp vekkerklokken på vanlig måte, eller vent 20 sekunder.

I enkelte tilfeller er det mulig å bruke en vanlig vekkerklokke i stedet for den som er tilpasset Lynx-systemet. Tactum-laderen har en innebygd mikrofon som registrerer lyden fra enkelte vekkerklokker, avhengig av hvilket ringsignal de har. Prøv deg frem.

1. Still vekkerklokken i nærheten av mikrofonen på Tactum-laderen.
2. Sett bryteren MIC ON OFF på baksiden av Tactum-laderen i posisjon ON. Deretter følger du punkt 3-6 over.

Skifte kanal

Senderne i Lynx-systemet overfører signalene trådløst til Tactum. Det finnes totalt 16 ulike kanaler som de kan sende på (0-9, A-F). Tactum og alle sendere må være innstilt på samme kanal for at de skal kunne kommunisere. De er forhåndsinnstilt på kanal 9, og fungerer sammen uten endringer.

I enkelte tilfeller kan det imidlertid være nødvendig å endre kanalinnstillingen. Hvis to eller flere brukere bor nær hverandre, kan alarmene forstyrre hverandre. Dette løses ved at man endrer kanalinnstillingen slik at den blir forskjellig for alle personene. Man kan velge en hvilken som helst ledig kanal, unntatt 0. (Kanal 0 er reservert for felles varsling, for eksempel brannalarm.)

For å skifte kanal på Tactum, trenger du programmeringsknappen "Lynx Tactum Kanalvelger", som du kan kjøpe fra oss.

Feilsøking

Feiltype Årsak Tiltak:
Tactum tar ikke imot varsling fra en av senderne.	1. For lang avstand mellom Tac-tum og Repeater eller mellom sender og Repeater.2. Batteriet i senderen er utladet.3. Senderen er i ustand. 3. Kontakt forhandleren for reparasjon.	1. Prøv å flytte Repeateren til et annet sted. Hvis du ikke har en Repeater, trenger du kanskje en for å øke rekkevidden.2. Skift batteri (se bruks-anvisningen for senderen).
Tactum tar ikke imot varsling selv om urverket går.	Batteriet er utladet. Urverket har et eget batteri og fungerer likevel.	Sett klokken på lading.
Tactum tar ofte imot falsk alarm.	Andre i nærheten har samme system montert.	Bytt til en annen kanal på samt-lige enheter.
Putevibratoren vibrerer ikke ved alarm fra vekkerklokken.	1. Kontakten eller ledningen til putevibratoren er trukket ut.2. Strømbryteren til mikrofonen står i feil posisjon.	1. Sett ledningene ordentlig i.2. Se avsnittet Vekking på side 17 for å finne riktig posisjon for strømbryteren.
Feil alarm angis når Tactum tar imot varsling fra senderen.	Senderens alarm type er feil innstilt.	Endre senderens alarm type (se bruksanvisningen for senderen).

Rengjøring og vedlikehold

Tørk av armbåndsuret utvendig med en fuktig klut. Bruk aldri rengjøringsmidler eller løsemidler. Den er dusj- og spruttett. Ladestiftene på undersiden bør holdes rene slik at de har god kontakt med laderen. Rengjør ladestiftene med en liten børste. Kontakt forhandleren for å få skiftet batteri i urverket eller vibratoren.

Reparasjoner

Hvis ditt hørselstekniske hjelpemiddel går i stykker, må du levere det til en autorisert tekniker. Du må aldri åpne produktet selv. Hvis du gjør det, bortfaller garantien. Ta kontakt med det stedet der utstyret ble anskaffet (hjelpemiddelsentral / forhandler) hvis det oppstår problemer med produktet.

Avfallsbehandling

Dette produktet inneholder elektriske og/eller elektroniske komponenter og må behandles som elektronikkavfall. Produktet må ikke kastes sammen med annet husholdningsavfall, men leveres på miljøstasjon eller returneres til utsalgsstedet.

Generelle forsiktighetsregler

- Ulike typer stråling fra, f.eks. fra NMR eller CT-skannere kan skade ditt hørselstekniske hjelpemiddel. Bruk derfor ikke hjelpemidlet i nærheten av denne typen ustyr eller andre typer skannere. Stråling fra annet elektronisk utstyr som f. eks. innbruddsalarm, romovervåkingssystemer, radioutstyr, mobiltelefoner osv. inneholder mindre energi og vil derfor normalt ikke skade hjelpemiddelet.

- ADVARSEL: Eksternt utstyr/enheter som kobles til produktet, må oppfylle gjeldende sikkerhetskrav iht. EN 60601-1-1, EN 60335-1 eller EN 60065.

Tekniske data

Frekvens: 433,92 MHz.

Batterivarsling: Etter 18 timers drift tennes et batterisymbol samtidig som det avgis en kort vibrasjon.

Kanaler: 16 stk. (derav en felleskanal). Programmeres med "Channel Selector, Lynx Tactum".

Rekkevidde: Ca. 100 m utendørs og 30 m innendørs.

Alarmsymboler: 7 stykker: telefon, dørklokke, røykvarsler, barnevakt, anrop og valgfri (2 stk.)

Vibrasjon: 7 ulike vibrasjoner, gjentas etter 6 sekunder.

Alarmtid: Alarmsymbolet vises i 12 sekunder. Vibrasjonen gjentas én gang etter 6 sekunder. Når Tactum står i laderen vises alarmsymbolet i 25 sekunder.

Ladetid: Maksimalt 7 timer.

Ladeindikator: Batterisymbol på urskiven.

Putevibrator: Vibrerer maksimalt i 20 sekunder.

Mål: Diameter 37 mm, tykkelse 12,5 mm.

Vekt: Ca. 30 g.

Spørsmål knyttet til EUs direktiv for medisinsk utstyr 93/42/EEC bør rettes til AB Transistor Sweden.
