Produkttyp	Övervaknings- & jaktkamera
Varumärke	Clas Ohlson
Modell	SG560K-8mHD
Bildsensor	5 MP färg CMOS
Objektiv	F/NO 2,2 mm, 60° synfält
PIR-detekteringsavstånd	Upp till 25 m
Display	2,0" TFT färgskärm
Stillbildsupplösning	8 MP (interpolerad), 5 MP, 1,3 MP
Video upplösning	720p HD (1280×720) och VGA (640×480)
Mörkerseende	40 svarta IR-LED
Utlösningshastighet	1,2 sekunder
Minneskortsstöd	SD/SDHC upp till 32 GB
Strömkälla	8 × AA/LR6-batterier eller 6 V DC-adapter (ingår ej)
Standby-ström	<0,3 mA (<70 mAh/dag)
Aktiv ström	150 mA (600 mA med IR på)
Vikt	Ca 250 g (utan batterier)
Mått	140 × 100 × 70 mm
IP-klassning	IP44
Arbetstemperatur	-20°C till +60°C
Certifieringar	FCC, CE, RoHS
Montering	Rem eller 1/4" stativgänga
Skötsel och underhåll	Rengör med mjuk fuktig trasa och mild tvål; undvik lösningsmedel
Säkerhet	Se till att följa dataskyddslagar vid övervakning
Reservdelar / Reparationsmöjlighet	Batterier och minneskort kan bytas av användaren; inga andra reservdelar specificerade
Övrigt	Tidsstämpel, serietagning (1-3), videolängd (1-60 s), PIR-intervall (0-60 min), tidslapse (5 min-8 tim), blixtavstånd (8/15 m), timeromkopplare

Vanliga frågor - SG560K Clas Ohlson

Hur sätter jag i batterier i SG560K?

Öppna det främre dragbultlåset. Sätt i 8 × AA/LR6-batterier i facket enligt manualen. Kameran kan även fungera med 4 batterier på ena sidan om det behövs. Byt alla batterier vid byte.

Hur formaterar jag minneskortet?

Flytta funktionsomkopplaren till SETUP, tryck MENU, navigera till Format SD med ▼, tryck OK, välj Ja med ▶/◀, tryck sedan OK för att bekräfta. Obs! Formatering raderar all data på kortet.

Hur ställer jag in tid och datum?

I SETUP-läge, tryck MENU, navigera till Set Clock med ▼, tryck OK. Använd ▲▼ för att ställa in månad, sedan ▶ för att flytta till datum, år, timmar, minuter, sekunder. Tryck OK för att spara.

Hur justerar jag PIR-känslighet?

I SETUP-läge, gå till undermenyn Sensitivity (Meny 2). Tryck ▶/◀ för att välja Hög, Normal, Låg eller PIR av. Tryck OK. Högre känslighet detekterar mer rörelse men kan orsaka falska utlösningar.

Hur använder jag tidslapsefunktionen?

I SETUP-läge, gå till Timer Interval (Meny 3). Tryck ▶/◀ för att välja ett intervall från 5 min till 8 timmar, eller Av. Kom ihåg att ställa Timer Interval till Av om du vill att rörelsedetektering ska fungera normalt.

Hur tar jag bort ett foto eller en video från kameran?

I SETUP-läge, tryck I▶ för att gå in i uppspelning. Använd ▲▼ för att välja filen, tryck sedan DEL. Välj "Del One" och bekräfta med OK. För att ta bort alla, välj Del All efter att ha tryckt DEL.

Varför är mina foton svartvita?

Kameran tar färgbilder i dagsljus och svartvita i mörker på grund av IR-mörkerseendet. Detta är normalt. Se till att det finns tillräckligt med omgivande ljus för färgbilder.

Hur monterar jag kameran utomhus?

Använd den medföljande remmen för att fästa kameran i ett träd eller en stolpe. För bästa resultat, montera den cirka 1,5–2 m över marken, 5 m från målområdet. Rikta kameran norrut för att undvika direkt solljus. Använd 1/4" stativgängan för stativmontering.

Hur ansluter jag kameran till en dator?

Anslut kameran till en USB-port med USB-kabeln. Displayen visar "Mass Storage". På datorn öppnar du den flyttbara enheten för att visa filer. Du kan kopiera eller visa foton/videor.

Vad ska jag göra om kameran inte tar foton?

Kontrollera att funktionsomkopplaren står i ON (inte OFF eller SETUP). Se till att minneskortet inte är skrivskyddat och att det är formaterat. Kontrollera att batterierna är nya. Kontrollera även att linsen inte blockeras av IR-filtret.

BRUKSANVISNING SG560K Clas Ohlson

Övervaknings- och viltkamera Overvåknings- og viltkamera Valvonta- ja riistakamera Überwachungs- und Wildkamera

Övervaknings- och viltkamera

Art.nr 36-5761 Modell SG560K-8mHD

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst.

Innehållsförteckning

1. Funktioner....17
   1.1 Allmän information ....17
2. Beskrivning....17
3. Att komma igång 19
   3.1 Sätt i batterier....19
   3.2 Sätt i minneskort 19
   3.3 Formatera minneskortet....19
4. Inställningar 20
   4.1 Camera Mode (funktion)....20
   4.2 Format SD (formatera minneskort) 21
   4.3 Photo Size (bildstorlek) 21
   4.4 Video Size (kvalitet, videofilstorlek)....21
   4.5 Set Clock (ställ in klocka och datum)....21
   4.6 Photo Burst (antal exponeringar vid varje aktivering)....22
   4.7 Video Length (videoinspelningens längd) 22
   4.8 Sensitivity (rörelsedetektorns känslighet) 22
   4.9 PIR Interval (intervall till ny aktivering efter en detektering)....22
   4.10 Timer Interval (timelapse-funktion)....23
   4.11 Timer Switch (avstängning viss tid av dygnet)....23
   4.12 Flash Range (blixtens räckvidd)....23
   4.13 Time Stamp (infoga tidsstämpel i bilden)....23
   4.14 Default Set (återställning till fabriksinställning)....24
   4.15 Användningsexempel....24
5. Användning....24
   5.1 Förhandsgranskning av bild (före fotografering)....24

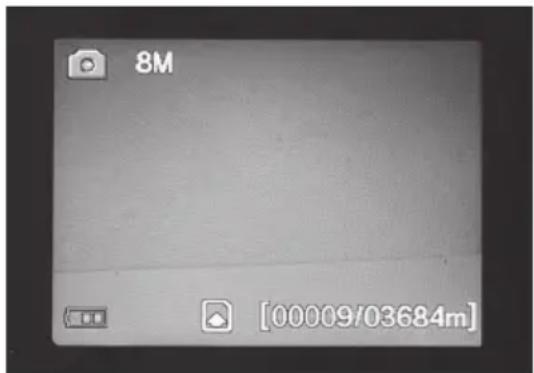

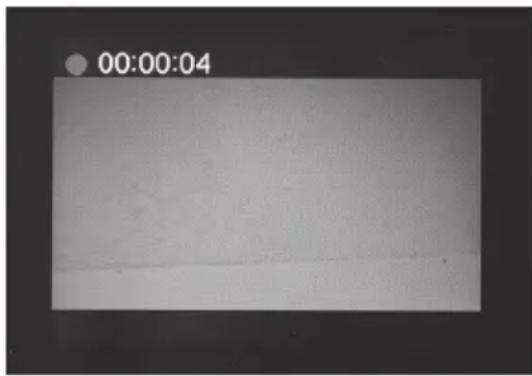

   5.2 Ta foto/videosekvens manuellt 24
   5.3 Visa bild/videosekvens....25
   5.4 Delete (radera foto/videosekvens)....26
   5.5 Default Set (återställning till fabriksinställningar)....26
6. Placering/fastsättning av kameran....26
7. Skötsel och underhåll....27
8. Felsökningsschema....27
9. Avfallshantering....28
10. Specifikationer....28

1. Funktioner

• Mörkerseende kamera med 8 MP upplösning för bevakning av t.ex. åtelplatser.
• Bilder eller film tas vid inställda tider eller när något rör sig framför kameran och sparar detta på SD-minneskort (max 32 GB, säljs separat).
• Rörelsedetektorn känner av djur/människor på upp till 20 m avständ, och 40 svarta IR-dioder gör kameran mörkerseende.
• Färgskärm, minneskort och batterihållare är placerade inuti den kamouflerade kamera-lådan. Drivs med 8 × AA/LR6-batterier (sälis separat) eller 6 V extern strömkälla.
• Levereras med fästrem och USB-kabel.

1.1 Allmän information

Obs! En övervakningskamera kräver tillstånd enligt lagen om allmän kamera-övervakning, och ansökningar behandlas av länsstyrelsen. Kontakta ansvariga i din kommun eller länsstyrelsen om du är osäker. Kameror som satts upp utan tillstånd kan beslagtas, dessutom kan ägaren ställas till ansvar.

2. Beskrivning

1. IR-dioder
2. Indikatorlampa
3. Rörelsedetektor
4. Kameralins
5. Excenterlås
6. Låsögla för hänglås

1. Display

2. [▲][▼] Stega mellan undermenyerna, [▶][◀] ändra inställning

3. [OK] Bekräfta

4. [ MENU ] Öppna/gå ut ur meny

5. [I▶] Växla mellan playback (uppspelning) och att visa aktuell vy
6. Funktionsomkopplare med 3 lägen:

ON (kameran aktiverad enligt inställning, displayen lyser inte)

SETUP (förhandsvisning, inställning eller manuell exponering)

a) Förhandsvisar aktuell vy framför kamera.
b) Tryck [ MENU ] för att visa menyer/undermenyer och inställningar.

c) Tryck på [▲] eller [▼] för snabb ändring mellan foto- och video-läge för att ta bild/videosekvens manuellt utan att behöva gå in i menyn.

OFF Kameran avstängd

1. [Ta en bild eller starta videoinspelning manuellt
2. [DEL] Radera bild eller videosekvens
3. Batterifack

1. Anslutning för batterieliminator
   (6 V DC, + i centrum på anslutning)
2. TV out: videoutgång (3,5 mm)

3. USB-anslutning

4. Kortplats för SD-minneskort

5. Stativgänga
6. Gummitätning över DC-anslutning

3. Att komma igång

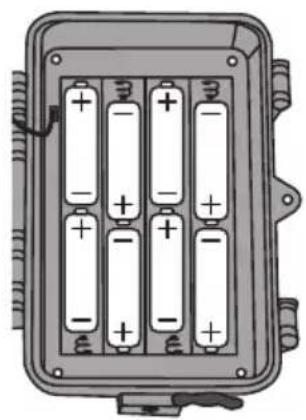

3.1 Sätt i batterier

Öppna excenterlåsen och vik ut framsidan.

Sätt i 8 × AA/LR6-batterier i batterifacket enligt bilden.

Byt genast ut batterierna när de börjar bli dåliga, kameran kan skadas om gamla batterier börjar läcka. Blanda inte nya och gamla batterier eller olika typer av batterier.

Batterierna kan räcka upp till 6 månader, men det beror på användningstemperatur och antal exponeringar.

Obs! Displayen lyser endast i SETUP-läge och lyser INTE i ON-läge.

Displayen släcks ca 3 minuter efter senaste knapptryckning i SETUP-läge.

Kameran kan i nödfall drivas av 4 × AA/LR6-batterier i höger eller i vänster sida av batterifacket. Om så sker måste samtliga batterier bytas ut mot nya vid nästa byte.

Kameran kan drivas av extern nätadapter via uttaget (16), 6 V DC (+ i centrum på anslutning).

3.2 Sätt i minneskort

Kameran är avsedd för SD/SDHC-minneskort från 8 MB till 32 GB.

Kontrollera först i en kortläsare att minneskortet fungerar och är tomt.

Se till att minneskortets skrivskydd "Lock" INTE är aktiverat.

Öppna kameran och tryck i ett SD/SDHC-minneskort i kortplatsen (19) som bilden vid kortplatsen visar. Minneskortet ska tryckas ner tills ett klickljud hörs.

3.3 Formatera minneskortet

Formatera minneskortet före användning. Formatering innebär att allt som är sparat på minneskortet raderas för att ge plats för nya filer.

1. Ställ funktionsomkopplaren i läge SETUP.
2. Tryck på [MENU], Meny 1 visas med den första undermenyn (Camera Mode) markerad.
3. Stega till Format SD med [▼].
4. Tryck på [OK].
5. Välj Yes (ja) eller No (avbryt) med [▶] eller [◀].
6. Tryck på [ OK ] för att bekräfta (eller [ MENU ] för att avbryta).

4. Inställningar

Obs! Meny visas endast i läge SETUP.

1. Ställ funktionsomkopplaren i läge SETUP.
2. Tryck på [MENU], Meny 1 visas med den första undermenyn (Mode) markerad.
3. Stega till önskad undermeny med [▼] eller [▲].

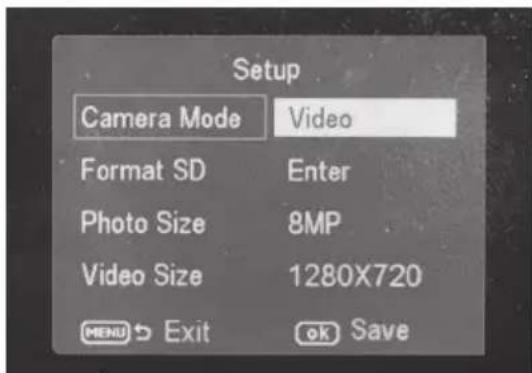

Meny 1

• Camera Mode (funktion)
- Format (formatera minneskort)
• Photo Size (bildstorlek)
• Video Size (videoupplösning)

Meny 2

• Set Clock (klocka)
  • Photo Burst (antal bilder i bildserie)
  • Video Length (videoinspelningens längd)
• Sensitivity (rörelsedetektorns känslighet)

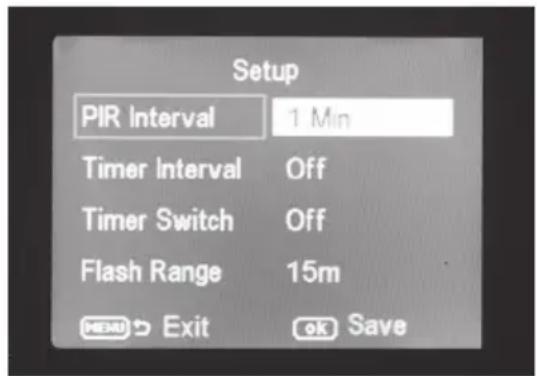

Meny 3

• PIR Interval (intervall till ny aktivering efter en detektering)
• Timer Interval (intervallstyrd exponering)
• Timer Switch (avstängning viss tid av dygnet)
• Flash Range (blixtens räckvidd)

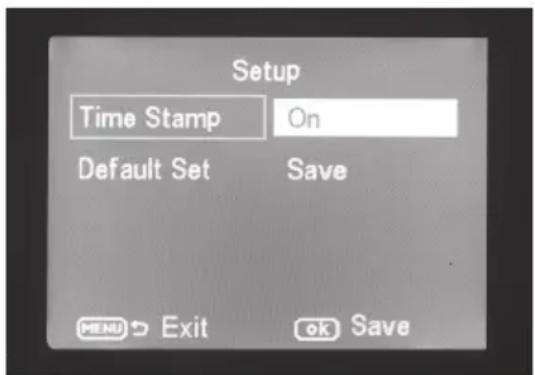

Meny 4

• Time Stamp (tidsstämpel i bilden)
- Default Set (återställning till fabriksinställning)

1. Aktuell inställning för den valda undermenyn visas markerad på displayen.
2. Om du vill ändra inställningen för den valda undermenyn, gör så här: tryck på [◀] eller [▶] för att ändra, varje tryckning ändrar inställningen ett steg.

4.1 Camera Mode (funktion)

1. Tryck på [▶] för att välja funktion Camera (stillbilder) eller Video (videoupptagning).
2. Bekräfta genom att trycka på [OK] (eller [MENU] för att avbryta). (Förinställt värde (default) är Camera.)

4.2 Format SD (formatera minneskort)

Formatering innebär radering av allt som är sparat på minneskortet för att ge plats för nya filer.

1. Tryck på [OK].
2. Välj Yes (ja) eller No (avbryt) med [▶] eller [◀].
3. Tryck på [OK] för att bekräfta (eller [MENU] för att avbryta).

4.3 Photo Size (bildstorlek)

1. Välj bildstorlek 8 MP, 1,3 MP eller 5 MP med [▶] eller [◀].
2. Tryck på [OK] för att bekräfta (eller [MENU] för att avbryta). (Förinställt värde (default) är 5 MP.)

4.4 Video Size (kvalitet, videofilstorlek)

1. Välj videostorlek 1280 × 720p eller 640 × 480p med [▶] eller [◀].
2. Tryck på [OK] för att bekräfta (eller [MENU] för att avbryta). (Förinställt värde (default) är 1280 × 720p.)

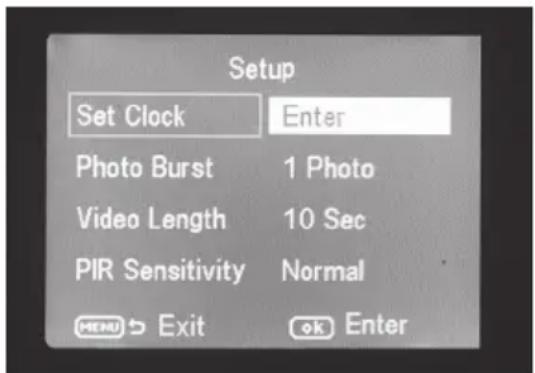

4.5 Set Clock (ställ in klocka och datum)

1. Ställ funktionsomkopplaren i läge SETUP.
2. Tryck på [MENU], stega till inställning för Set Clock (tidsinställning) med [▼].

3. Tryck på [OK] för att öppna tidsinställningen (eller [MENU] för att avbryta).

4. Ställ först in månad med [▼] och [▲].

5. Stega till datum med [▶], ställ in datum och år på samma sätt.
6. Fortsätt på samma sätt med tid (timmar : minuter : sekunder).
7. Bekräfta inställningen genom att trycka på [OK].
8. Displayen stängs av automatiskt ca 3 minuter efter senaste knapptryckning, då måste inställningen göras om från början.

4.6 Photo Burst (antal exponeringar vid varje aktivering)

1. Välj antal exponeringar som görs vid varje aktivering av kameran: 3 Photos, 2 Photos eller 1 Photo (3, 2 eller 1 exponering) med [▶] eller [◀].
2. Tryck på [ OK ] för att bekräfta (eller [ MENU ] för att avbryta). (Förinställt värde (default) är 1 Photo.)

4.7 Video Length (videoinspelningens längd)

1. Välj hur lång videoinspelning som görs vid varje aktivering av kameran. Inställning från 1 till 60 s med [▶] eller [◀].
2. Tryck på [ OK ] för att bekräfta (eller [ MENU ] för att avbryta). (Förinställt värde (default) är 10 s.)

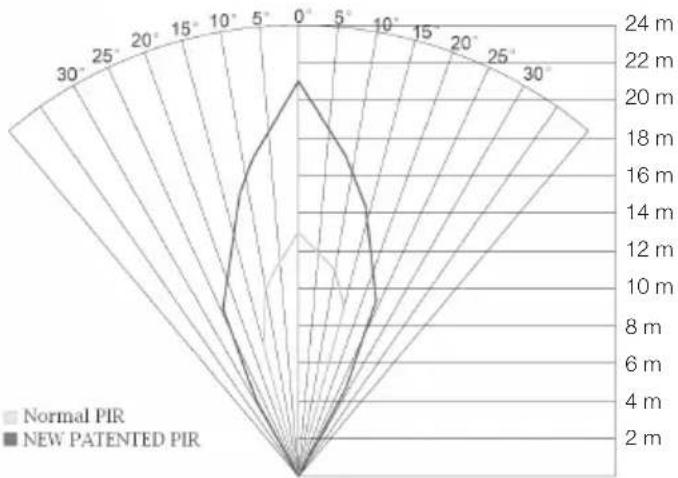

4.8 Sensitivity (rörelsedetektorns känslighet)

Ju högre känslighet som väljs, desto lättare aktiveras kameran t.ex. när vinden rör på grenar. Ju högre inställning, desto fler bilder kommer att tas. Känsligheten avtar normalt med stigande temperatur, om kameran ska användas i hög temperatur bör känsligheten High väljas.

1. Välj känslighet för aktivering av kameran. Välj inställning: PIR off (rörelsedetektorn avstängd), Normal (normal känslighet), High (hög känslighet) och Low (låg känslighet) med [▶] eller [◀].
2. Tryck på [ OK ] för att bekräfta (eller [ MENU ] för att avbryta). (Förinställt värde (default) är Normal.)

4.9 PIR Interval (intervall till ny aktivering efter en detektering)

Vid en aktivering tar kameran inställt antal bilder (eller videosekvens), men om rörelsedetektorn känner av rörelse hela tiden kommer kameran att fortsätta att göra exponeringar av samma motiv oavbrutet. Därför finns möjlighet att ställa in en tidsfördröjning till nästa aktivering av kameran oavsett om rörelsedetektorn aktiveras eller ej.

1. Välj hur lång tid som förflyter innan en ny aktivering kan göras efter den senaste aktiveringen av kameran. Inställning från 0 s till 60 min med [▶] eller [◀].
2. Tryck på [OK] för att bekräfta (eller [MENU] för att avbryta). (Förinställt värde (default) är 0 s.)

4.10 Timer Interval (timelapse-funktion)

Intervallstyrd exponering (oberoende av rörelsedetektorn). Den här funktionen gör det möjligt att ta bilder med viss intervall, t.ex. ta en bildserie var 5:e minut.

1. Välj hur lång tid som förflyter mellan exponeringarna. Inställningsmöjlighet: avstängd eller intervall från 5 min till 8 tim med [▶] eller [◀].
2. Tryck på [OK] för att bekräfta (eller [MENU] för att avbryta). (Förinställt värde (default) är Off (avstängd).)

Obs! Tänk på att denna inställning måste vara i läge Off, annars kan inte kamerans rörelsesensor aktivera kameran förutom vid de inställda tidsintervallerna.

4.11 Timer Switch (avstängning viss tid av dygnet)

Ställ in den tid under dygnet som kameran ska vara aktiv, 00:00 till 23:59.

1. Aktivera (On) eller stäng av (Off) funktionen med [▶] eller [◀].
2. Tryck på [OK] för att bekräfta (eller [MENU] för att avbryta).
3. Ställ in starttiden (om du har aktiverat funktionen med On).

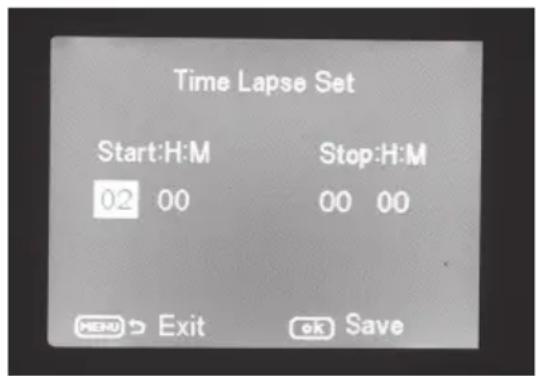

- Ställ in starttid (Time Lapse Set).

- Start: H:M Ställ in timme och minuter för önskad tillslagstid. Använd knapparna [▲][▼] för att ställa in värde. Växla mellan timmar och minuter med [►][◄].

• Växla mellan start och stopp med [▶][◀].
• Tryck på [OK] för att bekräfta och spara inställning (eller [MENU] för att avbryta).

4.12 Flash Range (blixtens räckvidd)

Ställ in blixtens räckvidd så att den när motivet. Inställningsmöjlighet: 15 eller 8 meter. Välj 8 inomhus och 15 utomhus. Prova att ta några bilder med olika inställning under sämsta möjliga ljusförhållande om du är osäker!

1. Välj 15 eller 8 meter med [▶] eller [◀].
2. Tryck på [OK] för att bekräfta (eller [MENU] för att avbryta).

4.13 Time Stamp (infoga tidsstämpel i bilden)

Välj om tidsstämpel ska infogas i bilden, den infogas längst ner i högra hörnet och visar tid och datum.

1. Välj On (infoga) eller Off (ej infogad) med [▶] eller [◀].

1. Tryck på [OK] för att bekräfta (eller [MENU] för att avbryta).

4.14 Default Set (återställning till fabriksinställning)

Tryck på [ OK ] för att bekräfta att du vill återställa till fabriksinställning (eller [ MENU ] för att avbryta). Obs! Alla dina egna inställningar försvinner.

4.15 Användningsexempel

Förutsättning: du vill kontrollera att Time Stamp (tidsstämpel) infogas i bilden och att tid och datum är rätt inställda.

1. Ställ funktionsomkopplaren i läge SETUP.
2. Tryck på [MENU].
3. Stega till Time Stamp med [▲] (tryck 2 gånger). Kontrollera att "On" visas markerat efter Time Stamp. Om inte: tryck [▶] en gång för att ändra från Off till On.
4. Stega till Set Clock med [▼].
5. Tryck på [OK] för att visa inställd tid och datum.
6. Kontrollera inställningen för tid och datum.

a) Om inställningen är rätt, tryck på [MENU] för att avbryta.
b) Om inställningen är fel, ändra inställningen så här:

- Ställ först in månad med [▼] och [▲].

- Stega till datum med [▶], ställ in datum och år på samma sätt.

- Fortsätt på samma sätt med tid (timmar : minuter : sekunder).

- Bekräfta inställningen genom att trycka på [OK].

5. Användning

5.1 Förhandsgranskning av bild (före fotografering)

1. Ställ funktionsomkopplaren i läge SETUP.
2. Aktuell vy framför kameran visas på displayen. Detta är en god hjälp vid val av kameraplacering.
3. Displayen släcks ca 3 minuter efter senaste knapptryckning.

5.2 Ta foto/videosekvens manuellt

1. Ställ funktionsomkopplaren i läge SETUP.
2. Aktuell vy framför kameran visas på displayen.

1. Välj att ta foto med [▼] eller videosekvens med [▲].

2. Tryck på [13) för att ta en bild. Bilden visas efter en kort stund på displayen.

3. Tryck på [13) för att starta videoupptagning. Under tiden som videoupptagning pågår visas en röd punkt och tiden löpande på displayen. Tryck en gång till på [för att avbryta och spara videoupptagning.

5.3 Visa bild/videosekvens

Visa filerna på displayen

1. Ställ funktionsomkopplaren i läge SETUP.
2. Aktuell vy framför kameran visas på displayen. Detta är en god hjälp vid val av kameraplacering.
3. Tryck en gång på [I▶] (10) för att öppna Playback (uppspelning).
4. Stega mellan de sparade filerna med [▲][▼]. Bildfiler har en pilmarkering i övre vänstra hörnet och videofilerna har en blå filmruta. Filnumrering visas längst ner. Först visas löpande numrering för visad fil och sist visas det totala antalet filer på minneskortet.

1. Anslut kameran till en USB-port på datorn via USB-kabeln. På displayen visas "Mass Storage" när kameran är rätt ansluten till datorn.
2. Kameran visas som t.ex. "Flyttbar enhet" i utforskaren. Klicka på Flyttbar enhet och öppna mappen på minneskortet för att visa de sparade filerna.
3. Du kan spara över filerna till datorn eller bara visa bilderna från kameran på datorn.

5.4 Delete (radera foto/videosekvens)

1. Ställ funktionsomkopplaren i läge SETUP.
2. Tryck en gång på [I▶] (10) för att öppna playback (uppspelning).
3. Stega mellan de sparade filerna med [▲][▼]. Bildfiler har en pilmarkering i övre vänstra hörnet och videofilerna har en blå filmruta.
4. Tryck på [DEL] för att radera bilden/videosekvensen som visas.
5. "Del One" (radera en bild) visas på displayen.
   Varning! Om du trycker en gång till på [▶] eller [◀] och väljer Del All och fortsätter kommer alla filer på minneskortet att raderas.
6. Tryck på [OK] för att bekräfta radering.
7. Välj Yes (ja) för att fortsätta eller No (nej) för att avbryta med [▶] eller [◀]. Tryck på [OK].
8. Om du väljer Yes (ja) och trycker [OK] raderas filen.

5.5 Default Set (återställning till fabriksinställningar)

Återställning till fabriksinställningar innebär radering av alla egna inställningar, och återgång till fabriksinställningarna.

Tryck på [OK] för att bekräfta återställning (eller [MENU] för att avbryta).

6. Placering/fastsättning av kameran

• Kameran kan fästas på t.ex. ett träd med remmen. Fäst kameran stabilt så att den inte rör sig av vind eller vibrationer.
  Tänk på att placera kameran så väderskyddat som möjligt.
  Lämpligt avständ till motivet är ca 5 m, fäst kameran ca 1,5 till 2 m över marken.

- Kameran kan fästas på ett kamerastativ/fäste med 1/4" stativgänga.

Tänk på detta!

• Kameran är temperaturberoende. PIR-sensors kapacitet och räckvidd påverkas av temperaturförhållandet mellan omgivningens temperatur och djurets kroppsvärme, ju större skillnad desto lättare och på desto längre håll ser kameran målet.
• Kameran ger färgbilder i dagsljus och svartvita bilder i mörker.
• Tänk på var solen går upp och ned, placera kameran med solen i ryggen så slipper du motljus i bilderna.
• Placera om möjligt kameran i riktning norrut för att förhindra motljus i bilderna och felindikering från PIR-sensorn.
• Ta bort kvistar framför kameran, kvistar med löv kan vara en anledning till felindikering.
• Ta alltid testbilder för att prova ut rätt inställning och placering av kameran.

Obs! Kom ihåg att ställa omkopplaren i läge ON innan du stänger kameran och går hem.

PIR-sensors räckvidd:

7. Skötsel och underhåll

Torka av kameran med en lätt fuktad, mjuk trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller starka, slipande rengöringsmedel, det kan skada produkten.

8. Felsökningsschema

Något skymmer kameralinsen.	Kameralinsen har ett IR-filter som när kameran slås av kan hamna i ett läge där det skymmer linsen.När kameran slås på återtar filtret sin rätta position.
Inga bilder tagna. • Omkopplaren står i lägeSETUPeller OFF.Minneskortet är skrivskyddat.Dåliga batterier.
Många tomma bilder. • Felindikering.Känsligheten är felinställd.Kameran är felriktad.
Svartvita bilder. • I mörker blir bilderna svartvita.
Oskarpa bilder. • Fel avstånd till motivet, smutsig lins.
Datorn hittar inte kameran (minneskortet).	Felaktig formatering av minneskortet.
Kameran hittar inte minneskortet.	Felaktig formatering – formatera minneskortet i kameran.För stort minneskort – kameran klarar max 32 GB.Kontrollera att minneskortet inte är låst.Minneskortet är felaktigt – prova ett annat minneskort.
Kameran(minneskortet) hittas inte när kameran ansluts till en dator.	Kontrollera att USB-kabeln är hel och ordentligt ansluten till kameran och till datorn.Felaktig formatering av minneskortet.

9. Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

10. Specifikationer

Bildsensor 5 MP färg CMOS

Lins F/NO 2,2 mm, synfält = 60°

Minneskort SD/SDHC från 8 MB till 32 GB

Bildupplösning 8 MP = 3328 × 2496p interpolerat

$$ 5 \mathrm{MP} = 2 5 6 0 \times 1 9 2 0 \mathrm{p} $$

$$ 1, 3 \mathrm{MP} = 1 2 8 0 \times 9 6 0 \mathrm{p} $$

Videoupplösning 720p HD (1280 × 720p)

$$ \mathrm{VGA} (6 4 0 \times 4 8 0 \mathrm{p}) $$

PIR-sensor Multizon

PIR-känslighet Inställbar hög/normal/låg

Belysning 40 svarta IR-dioder (mörkerseende)

Reaktionstid 1,2 s

Vikt Ca 250 g (utan batterier)

Användnings-/förvaringstemperatur -20 till +60 °C / -30 till +70 °C

Intervallinställning 1 s till 60 min

Bildserie 1 till 3

Videosekvens 1 till 60 s

Strömförsörjning Batterier 8 × AA/LR6 (4 × AA/LR6 i nödfall)

Extern nätadapter 6 V DC (säljs separat)

Strömförbrukning i standbyläge < 0,3 mA (< 70 mAh/dag)

Strömförbrukning i aktivt läge 150 mA (+ 450 mA när IR-LED är tända)

Fäste Rem eller stativ/fäste med stativgänga

Mått Ca 140 × 100 × 70 mm

Kapsling IP44

Rekommenderad luftfuktighet vid användning 5 till 90 %

Certifikat FCC, CE, RoHS

Kundtjänst tel: [phone]

fax: [phone]

e-post: [e-mail]

Internet

www.clasohlson.se

Post Clas Ohlson AB, 793 85 INSJÖN

Norge

Kundesenter tlf.: 23 21 40 00

faks: 23 21 40 80

e-post: [e-mail]

Internett

www.clasohlson.no

Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

Suomi
