Produkttyp	Röj-/grästrimmer
Modell	YT9071A
Varumärke	Cotech
Motortyp	2-takt, luftkyld
Cylindervolym	31 cc
Effekt	1.2 kW
Klippbredd	41 cm (16 tum)
Tråddiameter	2.4 mm
Bränsletankens kapacitet	0.6 L
Olje-/bränsleblandning	40:1 (bensin:2-taktsolja)
Vikt (utan bränsle)	6.2 kg
Axeltyp	Rak axel
Handtagstyp	Ögla handtag med antivibration
Klipphuvud	Tryckmatat trimmerhuvud
Säkerhetsfunktioner	Stoppknapp, skyddskåpa, axelrem medföljer
Underhåll	Rengör luftfiltret regelbundet, skärpa bladet vid behov
Reservdelar	Trådspole, blad, luftfilter, tändstift finns
Garanti	2 år (standard)

Vanliga frågor - YT9071A Cotech

Vilken typ av bränsle använder Cotech YT9071A?

Cotech YT9071A använder en blandning av blyfri bensin och 2-taktsolja i förhållandet 40:1. Använd inte ren bensin eller 4-taktsolja.

Hur justerar jag klipptrådens längd?

Knacka försiktigt klipphuvudet mot marken medan motorn går på tomgång. Tryckmatningsmekanismen släpper ut mer tråd automatiskt.

Vad är vikten på röj-/grästrimmern?

YT9071A väger ungefär 6.2 kg utan bränsle, vilket gör den hanterbar för de flesta användare.

Hur startar jag motorn?

Se till att stoppknappen är på, tryck in primer-knappen 5-7 gånger, ställ in choken, dra i startsnöret tills motorn tänder, öppna sedan choken och starta om.

Kan jag använda ett metallblad istället för trimmerlina?

Ja, du kan byta ut trimmerhuvudet mot ett metallblad (t.ex. 4-tandat blad) för tjockare sly. Se till att skyddskåpan är klassad för blad.

Vilket underhåll krävs?

Rengör regelbundet luftfiltret och kylflänsarna, kontrollera tändstiftet och smörj växellådan. Skärpa eller byt ut bladet när det är slött.

Varför stannar motorn under belastning?

Möjliga orsaker: smutsigt luftfilter, gammalt bränsle, felaktig blandning eller igensatt förgasare. Rengör/by ut filtret och använd färskt bränsle.

Hur förvarar jag röj-/grästrimmern inför vintern?

Töm bränsletanken, kör motorn torr, rengör enheten och förvara på torr plats. Ta bort tändstiftet och tillsätt en tesked olja i cylindern.

Vilken skyddsutrustning ska jag använda?

Använd alltid skyddsglasögon, hörselskydd, handskar, långa byxor och rejäla skor. Använd axelremmen för att fördela vikten.

Var kan jag hitta reservdelar?

Reservdelar som trimmerspolar, blad, luftfilter och tändstift finns hos Cotech servicecenter eller online-återförsäljare.

BRUKSANVISNING YT9071A Cotech

Sly- och grästrimmer Busk- og gresstrimmer Raivaussaha/ruohotrimmeri Motorsense für Hecken und Gras

Important!

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen. Spara manualen för framtida bruk.

Viktig informasjon:

Les disse anvisningene nøye og forsikre deg om at du forstår dem før du tar produktet i bruk. Ta vare på anvisningene for seinere bruk.

Tärkeää tietoa:

Sly- och grästrimmer

ART.NR 40-7947 MODELL YT9071A

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

1. Säkerhet

Varning: Barn, husdjur och åskådare skall vara på ett avständ av minst 15 meter från grästrimmern när den används. Stäng av omedelbart om någon kommer närmare.

1.1 Produktmärkning med säkerhetssymboler på maskinen

skyddshjälm, skyddsglasögon/visir och hörselskydd.

skyddshandskar.

skyddsskor.

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen. Spara den sedan för framtida bruk.

och andra föremål kan kastas iväg av grästrimmern.

Tillåt ingen annan än användaren vara nära grästrimmern när den används. Barn, husdjur och åskådare skall befinna sig på ett avständ av minst 15 meter från grästrimmern när den används.

roterande klinga.

Använd endast tillbehör som är godkända för hastighet upp till 8500 rpm.

Varning! Het yta, risk för brännskada.

1.2 Säker användning

Obs! Stäng av motorn innan all service, justering och rengöring av grästrimmern.

1. Använd skyddsskor, åtsittande kläder och skyddsglasögon/visir, hörselskydd och hjälm.
2. Använd aldrig grästrimmern om du är trött, sjuk, upprörd eller under påverkan av mediciner som gör dig trött. Använd inte heller grästrimmern om du är påverkad av alkohol eller droger.
3. Var alltid aktsam vid hantering av bränsle. Öppna tanklocket försiktigt och släpp ut trycket som kan ha uppkommit i tanken. Torka upp allt spill och flytta sedan grästrimmern minst 3 meter från tankningsplatsen innan den startas.

3a) Avlägsna alla antändningskällor, gnistor, öppen låga, tobaksrökning etc. från platser där bränsle blandas, hanteras eller förvaras.

3b) Rök inte under tankning eller under arbete med grästrimmern.

1. Tillåt ingen annan än användaren vara nära grästrimmern vid start eller arbete med den. Barn, husdjur och åskådare skall vara på ett avständ av minst 15 meter från grästrimmern när den används.

2. Håll alltid grästrimmern stadigt i båda handtagen med fingrarna på en sida av handtaget och tummen på andra sidan när motorn är startad.

3. Håll undan alla kroppsdelar från trimmerlina eller slyklinga när motorn går.

4. Kontrollera före start att trimmerlina eller slyklinga inte har kontakt med något föremål.

5. Transportera endast grästrimmern med motorn avstängd.

6. Inspektera alltid grästrimmern innan start, starta den inte om det finns utslitna, saknade eller skadade delar. Använd aldrig en trimmer som är skadad, feljusterad eller som inte är monterad på rätt sätt.

7. All annan service på grästrimmern än de som nämns i bruksanvisningen ska utföras av kvalificerad personal.

8. Stäng av grästrimmern innan den läggs ner på marken.

9. Var extra uppmärksam när du kapar små buskar eller tjockt gräs som kan fastna i trimmerhuvudet.

10. Håll handtagen rena, torra och fria från olja eller bränsle.

11. Använd grästrimmern endast utomhus eller i väl ventilerade lokaler. Starta den aldrig i ett stängt rum eller byggnad. Avgaserna är farliga att andas in, de innehåller koloxid.

12. Undvik att föra trimmerhuvudet nära små föremål som kan kastas iväg. Kontrollera om ytan som ska trimmas har småstenar, glasbitar etc. innan arbetet påbörjas.

13. Stå alltid nedanför trimmern om du använder den på lutande mark. Använd ALDRIG trimmern på lutande mark om det finns den minsta risk att du tappar fotfästet, ramlar eller glider ner. Håll i båda handtagen.

14. Håll grästrimmern ren från gräsrester och andra beläggningar, speciellt skyddet, trimmerhuvudet och motorn.

15. Grästrimmern får endast användas av vuxna personer som har läst bruksanvisningen.

16. Använd endast tvåtaktsbränsle med inblandning av 2 % tvåtaktsolja (50:1) avsedd för luftkylda tvåtaktsmotorer av god kvalitet, användning av bensin utan oljeinblandning leder snabbt till motorskador som inte omfattas av garantin.

17. Använd inte grästrimmern utan ljuddämpare eller ljuddämparkåpa.

18. Håll i grästrimmerns båda handtag på ett säkert sätt med fingrarna på en sida av handtaget och tummen på andra sidan.

19. Ljuddämparen blir mycket het, håll undan händer och andra kroppsdelar.

20. Trimmerhuvudet får inte lyftas upp under arbetet eftersom trimmerlinan kan skada användaren. Arbeta så nära marken som möjligt.

21. Grästrimmern får inte användas till något annat ändamål än röjning av sly, trimning av gräsmattor och trädgårdar.

22. Grästrimmern får inte användas om skyddet saknas eller är skadat.

23. Produkten får inte ändras och/eller användas för andra arbetsmoment. Risken för olycksfall ökar och garantin gäller inte.

24. Använd inte grästrimmern i närheten av brännbara gaser och vätskor eftersom det kan leda till brand eller explosion.

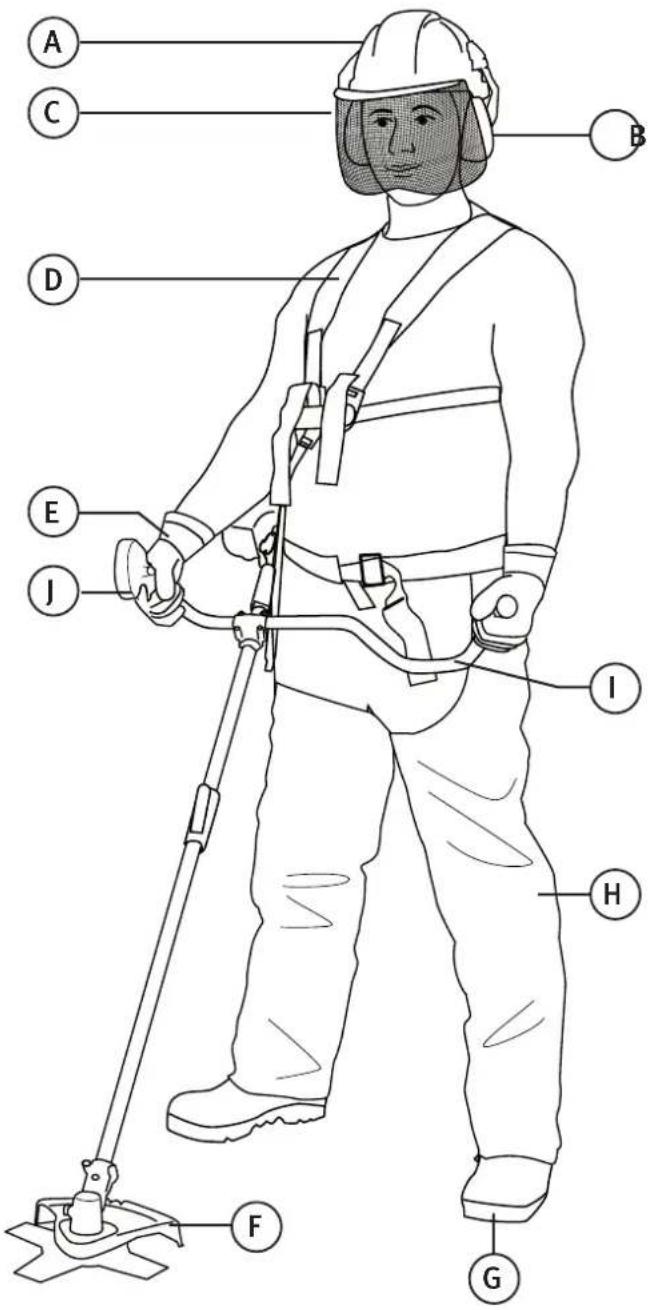

1.3 Säkerhetsutrustning

A. Hjälm
B. Hörselskydd
C. Visir
D. Sele
E. Handskar
F. Trimmer-/klingskydd
G. Skyddsskor
H. Grova arbetsbyxor
I. Avvibrerat handtag
J. Gashandtag med stoppknapp

2. Förpackningen innehåller

• Sly- och grästrimmer
• Trimmerskydd
• Klingskydd
• Påse med monteringsdetaljer
  • Handtag med gasreglage
• Sele
• Trimmerhuvud
• Slyklinga

3. Produktbeskrivning

• Sly- och grästrimmer med delbart skaft för enkel förvaring och transport.
  • Motor 35 cm ^3 , effekt 1,15 kW (1,6 hk).
• Primerpump för lättare start
• Dubbelsele
• Slyklinga 230 mm och trimmerhuvud med halvautomatisk trådmatning.
  • Vikt 7,4 kg

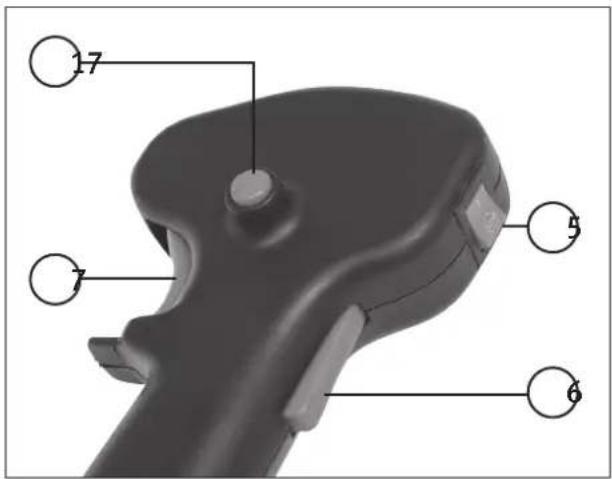

4. Benämningar

1. Slyklinga
2. Klingskydd
3. Riggrör (delbart)
4. Handtag
5. Stoppknapp (Av / På)
6. Säkerhetsspärr (spärrar gasreglaget mot ofrivilligt gaspådrag)
7. Gasreglage
8. Starthandtag
9. Primerpump (manuell bensinpump för att underlätta start)
10. Bränsletank
11. Lock till bränsletank
12. Luftfilter
13. Chokereglage
14. Spärr och låsratt till riggrör
15. Sele
16. Trimmerhuvud och trimmerskydd
17. Gasspärr (läser gasreglaget på fullgas)

1. Skruva loss skruvarna på handtagsfästet som är monterat på riggröret.
2. Montera handtaget i handtagsfästet så att den högra delen (med gasreglaget) kommer så nära riggröret som möjligt.
3. Skruva fast de fyra skruvarna löst på handtagsfästet.
4. Justera placeringen av handtaget när all montering är klar.

5.2 Montera kling- och trimmerskydd

Skyddet består av två olika delar: kling- och trimmerskydd.

• Det inre klingskyddet måste alltid vara monterat vid användning av slyklingan.
• Det yttre trimmerskyddet (tillsammans med det inre klingskyddet) måste vara monterat vid användning av trimmerhuvudet.
• Skruva fast klingskyddet (2) på fästet med bifogade skruvar, brickor och muttrar.
• Skruva fast trimmerskyddet (16) på klingskyddet med bifogade skruvar, brickor och muttrar.

Varning! Trimmerskyddet måste monteras korrekt för att skydda användaren och för att begränsa trimmerlinans längd, det sitter en kniv i skyddet som skär av linan i rätt längd.

5.3 Dubbelsele

Selen ska användas så här:

1. Sätt på dig selen så att kroken/fästet för trimmern kommer på höger sida och du får snabbutlösningen av selen på bröstet.
2. Håll trimmern på din högra sida och kroka i den i selens krok/fäste.
3. Justera selen så att trimmern är i balans, justera handtagets placering vid behov.
4. Vid användning av trimmerhuvud ska selen balanseras så att trimmerhuvudet befinner sig mellan 0 och 300 mm över marken.
5. Vid användning av slyklinga ska selen balanseras så att slyklingan befinner sig mellan 100 och 300 mm över marken.

Tillbehör

1. Insexnyckel
2. Yttre flänsbricka
3. Mutter
4. Saxsprint
5. Universalnyckel
6. Inre flänsbricka
7. Verktyg för att låsa axeln
8. Nyckel till trimmerhuvud

5.4 Montera skärutrustning

Varning! Sly- och grästrimmern får endast användas med trimmerhuvud och nylonontråd eller fyrbladig slyklinga, inga andra tillbehör får användas.

5.5 Montera trimmerhuvud

1. Tryck på den inre flänsbrickan på drivaxeln med den plana sidan utåt. Lås drivaxeln genom att sätta in verktyget (24) genom hålet i käpan (som är fäst under växelhuset) och hålet i drivaxeln.
2. Skruva på trimmerhuvudet moturs och dra åt.
3. Se till att både klingskyddet (det inre) och trimmerskyddet (det yttre med trådkniven på) är monterat.

5.6 Montera slyklinga

1. Tryck på den inre flänsbrickan på drivaxeln med den plana sidan utåt. Lås drivaxeln genom att sätta in verktyget (24) genom hålet i kåpan (som är fäst under växelhuset) och hålet i drivaxeln.
2. Montera slyklingan på drivaxeln så att klingans centrumhåll passar på den inre flänsbrickans upphöjning.
3. Håll fast klingan och montera den yttre flänsbrickan med den plana sidan mot slyklingan.
4. Dra fast muttern på drivaxeln med den bifogade universalnyckeln. Obs! Muttern är vänstergångad.
5. Sätt i den bifogade saxsprinten i hålet på drivaxeln och vik ut den för att säkra muttern.
6. Kontrollera att slyklingan är centrerad och sitter fast.
7. Ta bort den yttre delen, d.v.s trimmerskyddet som trådkniven är monterad på. Kom ihåg att sätta tillbaka trimmerskyddet vid byte till trimmerhuvud.

Varning! Slyklingan måste vara centrerad på den inre flänsbrickan, annars kan det leda till personskada eller skada på produkten.

5.7 Sätt ihop riggröret

Öppna låsratten (26), håll ner spärren (27) och tryck in den undre delen av riggröret i den övre delen. Vrid delarna något så att spärren läser riggrören och dra åt låsratten.

6. Bränsle och smörjning

Vi rekommenderar användning av färdigblandad 2-takts miljöbensin med 2 % oljeinblandning.

Varning! Bensin är mycket eldfarligt. Undvik att röka i närheten där bränsle hanteras, medför inte heller någon öppen låga, glöd eller gnistor. Stäng av grästrimmern och låt den kallna innan den tankas. Var utomhus vid tankning och flytta alltid minst 3 meter från tankningsplatsen innan grästrimmern startas.

Blanda bensin (blyfri 95 oktan utan etanoltillsats) med en 2-taktsolja av god kvalitet som är avsedd för luftkylda tvåtaktsmotorer.

Rekommenderat blandningsförhållande: bensin/olja 50:1 (2 %).

• Motorn är konstruerad för att användas med blyfritt bränsle.
• Använd bränsle med minst 87 oktan.
• Använd blyfritt bränsle för att skydda miljön och din hälsa.
• Bränsle eller olja av dålig kvalitet kan skada tätningar, bränsleledningar eller bränsletank.

6.1 Blanda bränsle

Obs! Var noga med blandningen.

1. Mät noga upp bensin och olja innan blandning.
2. Häll i lite bensin i en ren dunk som är godkänd för bränsle.
3. Häll i all oljan och skaka dunken.
4. Häll i resten av bensinen och skaka dunken i minst en minut. Vissa oljor är svåra att blanda, därför är det viktigt att skaka dunken så att olja och bensin blandas. Motorn håller längre om bränslet är välblandat. Om bränslet inte är rätt blandat kan motorn gå på för mager blandning med större risk för motorskador.
5. Märk dunken så att inga missförstånd om innehållet kan uppkomma.
6. Oljeblandat bränsle är endast avsett för tvåtaktsmotorer, och ren bensin för fyrtaktsmotorer, därför är det mycket viktigt att märka upp bränsledunkarna.

Obs! Blanda inte för mycket bränsle, det bör användas inom en månad.

Varning! Använd endast oljeblandat bränsle för tvåtaktsmotorer, Användning av ren bensin utan inblandad olja leder mycket snabbt till motorskador som inte täcks av garantin.

6.2 Fyll på bränsle

1. Skruva upp, och ta bort påfyllningslocket.
2. Fyll på bränsle till ca 80 % av tankens rymd.
3. Skruva fast tanklocket så att det sitter säkert och torka upp ev. bränslespill på och omkring trimmern.

Varning!

• Var utomhus på marken vid tankning.
• Flytta alltid minst 3 meter från tankningsplatsen innan trimmern startas.
• Stäng av trimmern och låt den kallna innan den tankas. Tanka endast om du är helt säker på att dunken innehåller tvåtaktsbränsle!

7. Start av motor

Obs! Dra starchandtaget (8) rakt utåt. Om draget är snett gör friktionen mot kanten av bussningen att startsnöret slits och går av i förtid. Håll kvar starchandtaget efter startförsöket och släpp tillbaka det sakta, släpp aldrig starchandtaget helt efter rycket då kan det trassla sig eller slå sönder något på grästrimmern.

Varning! Starta endast motorn på en väl ventilerad plats utomhus eftersom avgaserna är giftiga.

Obs! Se avsnittet Felsökning om grästrimmern inte startar efter upprepade försök.

Inkörning

Under de första timmarna skall motorn köras med lägre belastning/varvtal, detta för att alla delar skall slita in sig mot varandra optimalt och förlänga livslängden på motorn.

Efter att motorn har körts in lämnar den sin maxeffekt och kan belastas maximalt. Kör dock inte motorn på fullgas mer än under kortare perioder.

Klipp av trimmerlinorna till en längd av ca 13 cm innan start för att minska belastningen under varmkörningen.

1. Placera grästrimmern på en hård plan yta.
2. Tryck in säkerhetsspärren (6) och gasreglaget (7). Tryck sedan in gasspärren (17) på insidan av handtaget så att gasreglaget stannar kvar i intryckt läge.
3. Tryck stoppknappen (5) till läge 1.
4. Vik chokereglaget (13) uppåt för att aktivera choke (stänga chokespjället).

1. Tryck in primerpumpen (9) upp till 10 gånger. Primerpumpen finns på undersidan av förgasaren.
2. Dra ut starchandtaget tills ett motständ känns, ryck i starchandtaget 4 till 5 gånger snabbt och mjukt. Dra inte ut hela startsnörets längd vid startförsök.
3. Så fort motorn startat eller tänt till skall chokereglaget vikas ned till öppet läge.
4. Låt motorn gå obelastad i 10 sekunder när den har startat.

1. Placera grästrimmern på en hård plan yta.
2. Tryck in säkerhetsspärren (6) och gasreglaget (7). Tryck sedan in gasspärren (9) på insidan av handtaget så att gasreglaget stannar kvar i intryckt läge.
3. Tryck stoppknappen (5) till läge 1.
4. Choken (13) skall vara neråt i öppet läge (choke av).
5. Dra ut starchandtaget tills ett motständ känns, ryck i starchandtaget snabbt och mjukt tills motorn startar.

7.3 Stäng av motorn

Släpp gasreglaget (7) och låt motorn gå ner på tomgång, för stoppknappen (5) till läge 0.

8. Användning

Tänk på detta!

• Håll i grästrimmern med båda händerna.
• Tryck in gasreglaget och låt motorn gå upp i varv.
• Håll trimmerhuvudet parallellt med marken och sväng grästrimmern fram och tillbaka, flytta fram och sväng etc., flytta inte fram så långt om det börjar gå tungt.
• Rör inte trimmerhuvudet mot dig, arbeta alltid ifrån dig.
• Varning! Plocka bort alla föremål från marken som burkar, flaskor, stenar etc. innan du börjar använda grästrimmern, de kan annars kastas iväg av trimmerlinan och medföra personskada eller skada på grästrimmern.
• Stäng av grästrimmern direkt och undersök om den har blivit skadad, om du märker att något kastas iväg eller om grästrimmern börjar vibrera. Använd inte grästrimmern om den har skadats.
• Obs! Låt motorn gå upp i fullt varv innan du börjar trimma gräset. Försök aldrig trimma gräs/sly med lågt motorvarv.
• Varning! Lyft aldrig slyklinga/trimmerhuvud över knähöjd när det snurrar.
• Varning! Använd aldrig trimmerlina av metall eller plastad metall, det kan leda till svåra olycksfall.

8.1 Trimning runt träd och buskar

• Luta trimmerhuvudet något framåt och börja trimma från vänster mot höger under tiden som du flyttar dig sakta och försiktigt runt trädet.
• Var försiktig, så att inte skärträden skadar trädens bark eller de växter som ska vara kvar!
• Om du trimmar bort gräs nära staket, husgrunder, stenar etc. så kommer träden att slitas mycket.

8.2 Markberedning (ta bort all vegetation)

• Luta trimmerhuvudet ca 30 grader åt vänster (det underlättar om du lossar bygelhandtaget och vrider det).
• Gör inte detta om det finns minsta risk att något kan kastas iväg och skada människor eller djur som står närmare än 30 meter.

8.3 Mata ut tråd

Mata ut trimmerlina så här:

1. Låt motorn gå på toppvarv under nedanstående punkter 2–4.
2. Stöt ner trimmerhuvudet mot marken och släpp upp det igen.
3. Tråden kommer att matas ut automatiskt.
4. Tråden kommer att kapas till rätt längd av kniven under trimmerskyddet.
5. Stäng av motorn och använd t.ex. en skruvmejsel för att ta bort gräs och annat som har fastnat mellan skyddet och trimmerhuvudet, annars kan det försämra kylningen av drivaxeln.

8.4 Användning med 4-bladig slyklinga

Använd endast den bifogade fyrbladiga slyklingan eller motsvarande identisk klinga, vanlig s.k. sågklinga får inte användas.

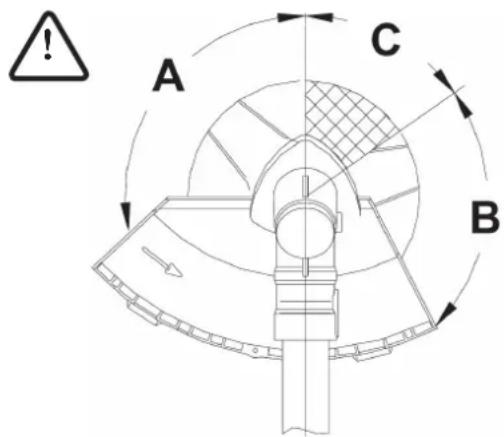

Den fyrbladiga slyklingan kan användas i olika vinkel mot stammen vid slyröjning.

• Normal användning: Sätt an klingan i position "A" vid normal användning vid röjning av sly.
• Det går också att använda klingan i position "B" om man håller handtaget i ett säkert grepp.
• Varning! Använd aldrig klingan i läge "C", stor risk för kast som kan skada människor, djur eller annat i närheten.

9. Underhåll

Varning: Koppla loss tändhatten från tändstiftet innan du genomför underhåll.

- Smörj vinkelväxeln var 25:e driftstimme:

1. Lossa bultskallen på sidan av växelhuset och fyll på fett som är avsett för vinkelväxlar och som tål höga temperaturer.
2. Torka av överflödigt fett.
3. Dra åt bulten.

- Rengör motorns kylflänsar regelbundet, så att motorn får bra kylning.

9.1 Byte av tråd

1. Vrid muttern/låsratten (A) medurs och ta bort den med handen eller den medföljande nyckeln.
2. Ta bort spole (B) och fjäder (C) från spindeln (D).
3. Ta bort kvarvarande trimmerlina (H).
4. Kapa en trimmerlina (∅ 2,4 mm). Vik den på mitten så att du får två ändar som är 4,3 meter långa. Placera mitten med vecket i ett av spåren i skivan som avdelar spolen. Se bild A.
5. Linda trådens båda ändar på spolen medurs, håll i tråden med fingrarna under tiden så att den är sträckt när den lindas på. Sluta när ca 15 cm av trådändarna återstår. Se bild B.
6. Tryck fast trådarna i trådhållarna (F) mitt emot varandra. Se bild C.
7. Tryck fast fjädern (C) på spolens nedersida (om den inte redan sitter fast). Dra ut trådändarna genom hålen (G) i sidan av kåpan (E). Se bild D.
8. Tryck in spolen (B) i kåpan och mata samtidigt ut trådarna genom hålen (G). Se bild E.
9. Tryck spolen (B) inåt så att fjädern trycks ihop. Ryck till i trådarna så att de lossnar från trådhållarna (F) i spolen.
10. Tryck fast det kompletta trimmerhuvudet på spindeln och håll fast. Dra åt muttern/låsratten (A) moturs (dra endast åt med handkraft). Se bild F.
11. Klipp av trådarna så att de inte är längre än ca 13 cm.

A. Ratt
B. Spole
C. Fjäder
D. Spindel
E. Kåpa
F. Trådhållare
G. Hål för tråd
H. Trimmerlina

Använd aldrig grästrimmern utan luftfilter. Rengör filtret eller byt ut det om det är skadat eller smutsigt. Rengör luftfiltret så här:

1. Skruva upp skruven på luftfilterkåpan som håller fast den yttre kåpan.
2. Ta bort yttre kåpan, och ta loss filtret som sitter i den inre kåpan.
3. Tvätta filtret i tvål och vatten. Använd inte bensin!
4. Krama ur filtret och låt det sedan lufttorka.
5. Sätt tillbaka filtret och montera den yttre kåpan med öppningen neråt.
6. Se till att den yttre kåpan sitter fast så att den inte skakar loss.

9.3 Bränslelock/bränslefilter

Avlägsna alla antändningskällor, gnistor, öppen låga, tobaksrökning etc. från platser där bränsle blandas, hanteras eller förvaras. Rök inte under tankning eller under arbete med grästrimmern.

1. Öppna tanklocket försiktigt och släpp ut trycket som kan ha uppkommit i tanken. Torka upp allt spill och håll över kvarvarande bränsle till en bensindunk.
2. Dra ut bränsleslang/bränslefilter med en böjd järntråd.
3. Dra loss bränslefiltret. Vrid på filtret så går det lättare.
4. Sätt dit ett nytt bränslefilter. Obs! Kör aldrig motorn utan bränslefilter.

9.4 Förgasarinställning

Förgasaren är fabriksinställd för optimal effekt.

9.5 Tändstift

• Tändstift typ: NGK BM6A eller Bosch WS8E
• Elektrodavständ: 0,65 mm
- Åtdragningsmoment: 12–15 Nm

9.6 Skärpning av trådkniven (på trimmerskyddet)

1. Ta bort trådkniven från trimmerskyddet.
2. Sätt trådkniven i ett skruvstycke, skärp trådkniven med en flat fil, fila bara åt ett håll och var noga att behålla den tidigare slipvinkeln.

10. Förvaring

1. Rengör grästrimmern utvändigt, (skydd, trimmerhuvud, spindel, motorns yttre delar etc.).
2. Häll över kvarvarande bränsle i tanken till en bensindunk.
3. Starta motorn när bränsletanken är tömd.
4. Låt motorn gå på tomgång tills den stannar för att tömma förgasaren på bränsle.
5. Låt motorn kallna i ca 5 minuter.
6. Använd en tändstiftshylsa för att ta ur tändstiftet.
7. Häll i en tesked ren 2-takts olja in i cylindern genom tändstiftshålet, dra sakta i starthandtaget några gånger för att fördela oljan över motorns insida. Sätt tillbaka tändstiftet.
8. Förvara grästrimmern på en torr och ventilerad plats.

10.1 Börja användning efter förvaring

1. Använd en tändstiftshylsa för att ta ur tändstiftet.
2. Ryck i starchandtaget snabbt och mjukt flera gånger för att få ur överskottsoljan ur cylindern.
3. Rengör tändstiftets elektroder eller använd ett nytt tändstift.
4. Dra fast tändstiftet med en tändstiftshylsa.
5. Fyll på bränsle i tanken.

11. Felsökning

Problem Orsak Åtgärd
Motorn startar inte eller går bara på lågt varv.	Felaktig startprocedur. Läs bruksanvisningen.
	Förorening i förgasaren. Låt en kvalificerad verkstad rengöra förgasaren.
	Felaktigt tändstift. Rengör eller byt ut tändstiftet.
	Bränslefilter igensatt. Byt ut bränslefilter (inne i tanken).
Motorn startar men har dålig kraft.	Chokereglaget står fel. Öppna chokereglaget.
	Smutsigt luftfilter. Rengör eller byt ut filter.
	Förorening i förgasaren. Låt en kvalificerad verkstad rengöra förgasaren.
Motorn svarar inte på gasen.	Motorn ej varmkörd tillräckligt. Låt motorn gå på lågvarv en minut.
Motorn är svag vid belastning.	Felaktigt tändstift. Rengör eller byt ut tändstiftet.
Motorn går ojämnt. Förorening i förgasaren. Låt en kvalificerad verkstad rengöra förgasaren.
Motorn ryker mycket. Felaktig bränsleblandning. Använd bensin och tvåtaktsolja i blandningsförhållande 50:1 (2 %).

Obs! Grästrimmern överensstämmer med gällande säkerhetskrav. Reparationer av grästrimmer ska alltid utföras med originalreservdelar av fackman, annars finns risk för personskada.

12. Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

13. Specifikationer

Modell	YT9071A
Torrvikt	7,4 kg (utan bränsle och skärutrustning)
Motor	Luftkyld 2-taktsmotor
Cylindervolym	35 cm ^3
Bränsle	Oljeinblandning i bensin 50:1 (2 %)
Max motoreffekt	1,15 kW (1,6 hk) vid 7500 rpm (enligt ISO 8893)
Max spindelvarvtal	8500 rpm
Max motorvarvtal	10500 rpm
Tomgångsvarvtal	2800 rpm
Rotationsriktning	Moturs (sett från ovan)
Tändstift	NGK BM6A eller Bosch WS8E
Tankvolym	0,95 liter
Skärutrustning	Nylontråd: ∅ 2,4 mmSlyklinga med 4 tänder: ∅ 230 mm, centrumhål: 25,4 mm (1")
Vibrationsnivå	11,46 m/s ^2 (Fullvarv)
Ljud enligt EN 27917 (LpA)	101,2 dB(A) K:3 dB
Ljud enligt ISO 10884 (LwA)	115 dB(A) K:3 dB

Busk- og gresstrimmer

ART.NR. 40-7947 MODELL YT9071A
