Produkttype	Ryddesag (trådkutter)
Modell	YT9071A
Merke	Cotech
Motortype	2-takts, luftkjølt
Slagvolum	31 cc
Effekt	1,2 kW
Klippebredde	41 cm (16 tommer)
Tråddiameter	2,4 mm
Drivstofftankvolum	0,6 L
Blandingsforhold	40:1 (bensin:2-taktsolje)
Vekt (uten drivstoff)	6,2 kg
Akseltype	Rett aksel
Håndtakstype	Løkkehåndtak med antivibrasjon
Kuttehode	Støtmatende trådhode
Sikkerhetsfunksjoner	Stoppbryter, beskyttelsesdeksel, skulderstropp inkludert
Vedlikehold	Rengjør luftfilteret regelmessig, slip bladet ved behov
Reservedeler	Spole, blad, luftfilter, tennplugg tilgjengelig
Garanti	2 år (standard)

Ofte stilte spørsmål - YT9071A Cotech

Hvilken type drivstoff bruker Cotech YT9071A?

Cotech YT9071A bruker en blanding av blyfri bensin og 2-taktsolje i forholdet 40:1. Ikke bruk ren bensin eller 4-taktsolje.

Hvordan justerer jeg lengden på kuttetråden?

Bank forsiktig på kuttehodet mot bakken mens motoren går på tomgang. Støtmatingsmekanismen slipper ut mer tråd automatisk.

Hva er vekten på ryddesagen?

YT9071A veier omtrent 6,2 kg uten drivstoff, noe som gjør den håndterbar for de fleste brukere.

Hvordan starter jeg motoren?

Sørg for at stoppbryteren er på, trykk på primerpæren 5-7 ganger, sett på choken, dra i startsnoren til motoren tenner, åpne deretter choken og start på nytt.

Kan jeg bruke et metallblad i stedet for tråd?

Ja, du kan erstatte trådhodet med et metallblad (f.eks. 4-tanns blad) for tykkere kratt. Sørg for at beskyttelsesdekselet er godkjent for blad.

Hvilket vedlikehold er nødvendig?

Rengjør luftfilteret og kjøleribbene regelmessig, kontroller tennpluggen, og smør girkassen. Slip eller bytt bladet når det er sløvt.

Hvorfor stopper motoren under belastning?

Mulige årsaker: skittent luftfilter, gammel bensin, feil blanding eller tett forgasser. Rengjør/bytt filteret og bruk fersk bensin.

Hvordan oppbevarer jeg ryddesagen om vinteren?

Tøm drivstofftanken, la motoren gå tørr, rengjør enheten, og oppbevar den tørt. Fjern tennpluggen og tilsett en teskje olje i sylinderen.

Hvilket sikkerhetsutstyr bør jeg bruke?

Bruk alltid sikkerhetsbriller, hørselvern, hansker, lange bukser og solide støvler. Bruk skulderstroppen for å fordele vekten.

Hvor finner jeg reservedeler?

Reservedeler som trådspoler, blad, luftfilter og tennplugger er tilgjengelige hos Cotech servicesentre eller nettbutikker.

BRUKSANVISNING YT9071A Cotech

Original bruksanvisning

7.1 Start av kall motor

7.2 Start av varm motor

Les bruksanvisningen nøye før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).

1. Sikkerhet

Advarsel: Barn, dyr og andre tilskuere skal være på minst 15 meters avstand når gresstrimmeren er i bruk. Stopp umiddelbart hvis noen kommer nærmere.

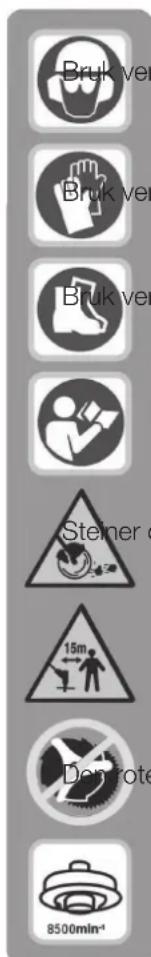

1.1 Produktmerking med sikkerhetssymboler på maskinen

Bruk ver Bruk ver Bruk ver Steiner 15m Denote 8500mln-1

vernehjelm, vernebriller/visir og hørselsvern.

vernehansker.

vernesko.

Les bruksanvisningen nøye, og forsikre deg om at du forstår den før du bruker utstyret. Spar den til senere bruk.

Steiner og andre gjenstander kan slynges ut fra trimeren.

Tillat ingen andre enn operatøren å være nær gresstrimmeren når den er i bruk. Barn, husdyr og tilskuere skal befinne seg på en avstand av minst 15 meter fra gresstrimmeren når den er i bruk.

Bruk kun tilbehør som er godkjent for en hastighet inntil 8500 rpm.

Advarsel! Varme overflater med fare for brannskader.

1.2 Sikker bruk

Obs! Stopp motoren før all service, justering og rengjøring av gresstrimmeren.

1. Bruk vernesko, tettsittende klær og vernebriller/visir, hørselsvern og hjelm.
2. Bruk aldri gresstrimmeren hvis du er trøtt, syk, irritert eller under påvirkning av medisiner som gjør deg trøtt, eller hvis du er påvirket av alkohol eller narkotika.

3. Vær alltid forsiktig ved håndtering av drivstoff. Åpne tanklokket forsiktig og slipp ut trykket som kan ha etablert seg i tanken. Tørk opp alt søl og flytt deretter gresstrimmeren minst 3 meter fra fyllingsplassen før den startes.
   3a) Fjern alle antenningskilder, gnister, åpen flamme, tobakksrøyking etc. fra steder der drivstoff blandes, håndteres eller oppbevares.
   3b) Røyk ikke ved tanking eller mens du jobber med gresstrimmeren.

4. Tillat ingen andre enn brukeren å være nær gresstrimmeren ved oppstart eller arbeide med den. Barn, dyr og tilskuere skal være på en avstand på minst 15 meter fra gresstrimmeren når den brukes.

5. Hold alltid gresstrimmeren støtt med begge hendene og med fingrene på en side av håndtaket og tommelen på den andre siden.

6. Hold alle kroppsdeler borte fra trimmetråden og klingen når motoren går.

7. Kontroller før start at trimmetråden og klingen ikke har kontakt med noen gjenstand.

8. Transporter gresstrimmeren kun med avslått motor.

9. Inspiser alltid gresstrimmeren før du starter, start den ikke om den har utslitte, manglende eller skadde deler. Bruk aldri en gresstrimmer som er skadd, feiljustert, eller som ikke er montert på riktig måte.

10. All annen service enn det som er nevnt i bruksanvisningen skal utføres av kyndig personell.

11. Skru av gresstrimmeren før den legges ned på bakken.

12. Vær ekstra oppmerksom når du kapper små busker eller tykt gress. Dette kan sette seg fast i trimmerhodet.
13. Hold håndtakene rene, tørre og fri for olje eller drivstoff.

14. Gresstrimmeren bør brukes utendørs eller i godt ventilerte lokaler. Trimmeren må ikke startes opp i et avstengt rom eller bygning. Avgassene er farlige å puste inn, de inneholder kulloksid.

15. Unngå å føre trimmerhodet nær små gjenstander som kan kastes bort, kontroller om flaten som skal trimmes har småstein etc. før du begynner arbeidet.

16. Stå alltid nedenfor trimmeren om du bruker den i en helling. Bruk aldri trimmeren i en helling dersom det er en minste risiko for at du mister fotfeste, faller eller glir ned. Hold i begge håndtakene.

17. Hold gresstrimmeren ren for gress og annet, spesielt dekslet, trimmerhodet og motoren.

18. Gresstrimmeren må kun brukes av voksne personer som har lest og forstått bruksanvisningen.

19. Bruk kun totaktsdrivstoff med innblanding av 2 % totaktsolje (50:1) beregnet for luftavkjølte totaktsmotorer av god kvalitet. Bruk av bensin uten oljeinnblanding fører raskt til motorskader som ikke omfattes av garanti.

20. Bruk ikke gresstrimmeren uten lyddemper og lyddemperdeksel.

21. Hold i begge gresstrimmerens håndtak på en sikker måte, med fingrene på en side av håndtaket og tommelen på den andre siden.

22. Lyddemperen blir veldig varm, hold hender og andre kroppsdeler borte fra den.

23. Trimmerhodet må ikke løftes opp mens arbeidet pågår. Trimmetråden kan skade brukeren, arbeid så nær bakken som mulig.

24. Gresstrimmeren må ikke brukes til annet enn trimming av gressmatter og hager.

25. Gresstrimmeren må ikke brukes hvis beskyttelsen mangler eller er skadet.

26. Produktet må ikke forandres og/eller brukes til andre arbeidsoppgaver. Risiko for skader øker og garantien gjelder ikke.

27. Bruk ikke gresstrimmeren i nærheten av brennbare gasser eller væsker. Dette kan føre til brann eller eksplosjon.

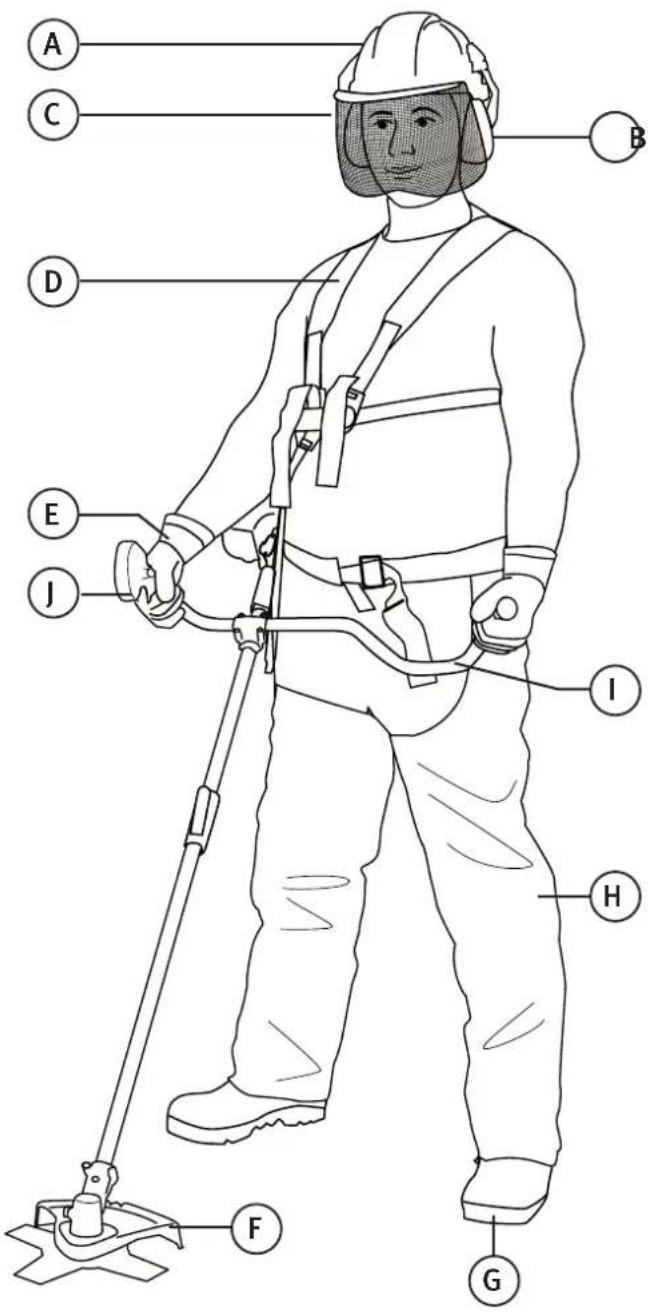

1.3 Sikkerhetsutstyr

A. Hjelm
B. Hørselsvern
C. Visir
D. Bæresele
E. Hansker
F. Trimmer-/klingdeksel
G. Vernesko
H. Grove arbeidsbukser
I. Håndtak
J. Gasshåndtak med stoppbryter

2. Forpakningen inneholder

• Busk- og gresstrimmer
  • Deksel
• Klingebeskyttelse
• Pose med monteringsdeler
• Håndtak med gassbryter
  • Bæresele
• Trimmehode
• Buskklinge

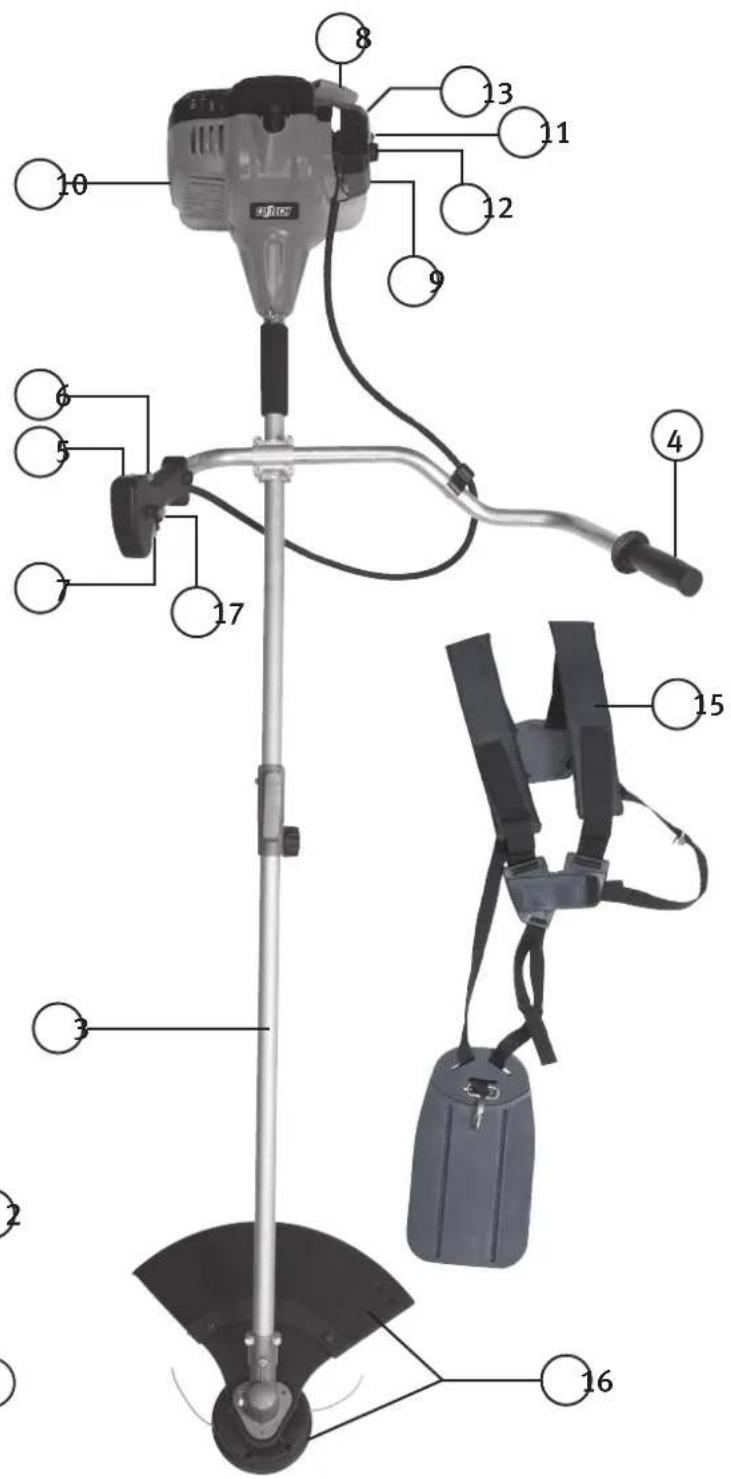

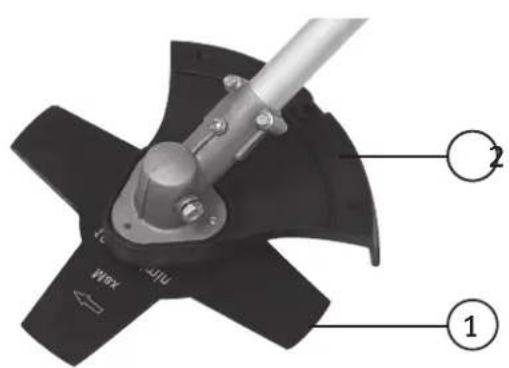

1. Buskklinge
2. Klingebeskyttelse
3. Riggrør (to deler)
4. Håndtak
5. Stoppknapp (Av / På)
6. Sikkerhetssperre (sperrer gassen)
7. Gassregulering
8. Starthåndtak
9. Primerpumpe (manuell bensinpumpe for å lette startingen)
10. Drivstofftank
11. Lokk til drivstofftank
12. Luftfilter
13. Choken
14. Sperre og låseratt til riggrør
15. Bæresele
16. Trimmerhode og trimmerbeskyttelse
17. Gassperre (låser gassen på full styrke)

Wax ①

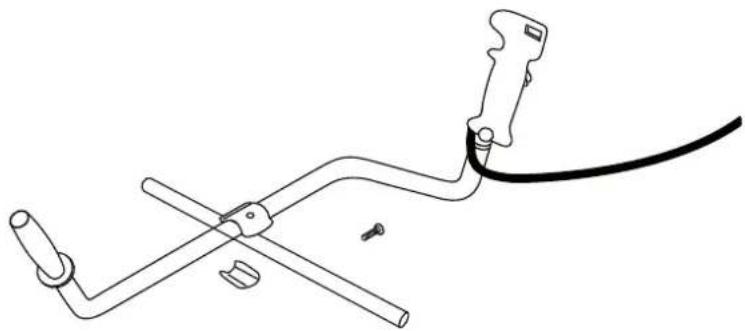

5.1 Montering av håndtak

1. Skruene på håndtakfestet skrus ut.
2. Monter håndtaket i håndtakfestet slik at den høyre delen (med gassbryteren) kommer så nær riggrøret som mulig.
3. Trekk til de fire skruene på håndtakfestet löst.
4. Juster plasseringen av håndtaket när all monteringen er utfört.

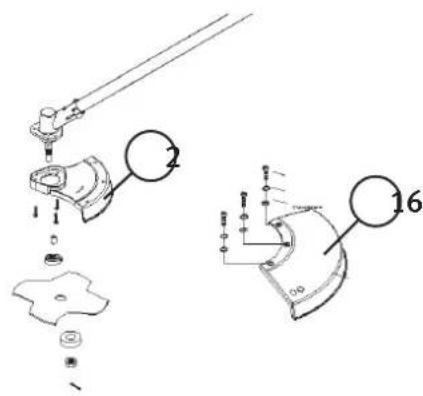

5.2 Montering av klinge- og trimmerbeskyttelse

Beskyttelsen består av to forskjellige deler: klinge- og trimmerbeskyttelse.

• Den innerste klingebeskyttelsen skal alltid være montert ved bruk av buskklingen.

• Den ytre beskyttelsen må være montert ved bruk av trimmerhodet.

• Fest klingebeskyttelsen (2) til festet med de medfølgende skruedetaljene (skruer, skiver og mutre).

• Fest trimmerbeskyttelsen (16) til festet med de medfølgende skruedetaljene (skruer, skiver og mutre).

Advarsel! Trimmerbeskyttelsen må monteres riktig for å beskytte brukeren og for å begrense trimmertrådens lengde. Det sitter en kniv i beskyttelsen som skjærer av tråden til riktig lengde.

5.3 Dobbeltsele

Selen skal brukes slik:

1. Fest selen på deg slik at kroken/festet til trimmeren kommer på høyre side og du får hurtigutløsningen av selen på brystet.
2. Hold trimmeren på din høyre side og fest den til selens krok/feste.
3. Juster selen så trimmeren er i balanse. Juster håndtakets plassering ved behov.
4. Når trimmerhodet skal brukes, skal selen justeres slik at trimmerhodet er 0–30 mm over bakken.
5. Når busktrimmeren skal brukes, skal selen justeres slik at klingen er 100–300 mm over bakken.

Tilbehør:

1. Inseksnøkkel
2. Ytre flensskive
3. Mutter
4. Saksesplint
5. Universalnøkkel
6. Indre flensskive
7. Verktøy for låsing av aksel
8. Nøkkel til trimmerhode

18 20 19 21 23 24 25

5.4 Montering av skjæreutstyr

Advarsel! Busk-/gressrimmeren skal kun brukes med trimmerhode og nylonontråd eller firebladet klinge som produsenten anbefaler.

5.5 Montering av trimmerhode

1. Trykk på den indre flensskiven på drivakselen med den plane siden oppover. Drivakselen låses ved å f.eks. plassere et verktøy gjennom hullet i dekselet (som er plassert under girkassen) og hullet i drivakselen.
2. Skru på trimmerhodet moturs og trekk til.
3. Påse at den indre klingebeskyttelsen og trimmerbeskyttelsen (det ytre med trådknivene på) er montert.

5.6 Montering av buskklinge

1. Trykk på den indre flensskiven på drivakselen med den plane siden oppover. Drivakselen låses ved å f.eks. plassere et verktøy gjennom hullet i dekselet (som er plassert under girkassen) og hullet i drivakselen.
2. Monter buskklingen på drivakselen slik at klingens sentrumshull passer på den indre flensbrikkens opphøyning.
3. Hold klingen fast og monter den ytre flensskiven med den plane siden mot klingen).
4. Trekk mutteren fast på drivakselen med den medfølgen-de universalnøkkelen (Obs! Mutteren er venstregjenget).
5. Sett på plass den medfolgende sakssplinten i drivakselens hull og brett ut for å låse mutteren.
6. Kontroller at klingen er sentrert og godt festet.
7. Fjern den nedre sorte delen av trimmerbeskyttelsen (som kniven som kapper linen er montert på). Husk å sette den tilbake etter skifte av trimmerhode.

Advarsel!

Åpne låserattet (26), hold sperren (27) nede og trykk den underste delen av riggrøret inn i den øvre delen. Vri delene så sperren låser rørene og trekk til med låserattet.

26 27

Vi anbefaler å bruke ferdigblandet 2-takt miljøbensin med 2 % oljeblanding.

Advarsel! Bensin er veldig brannfarlig. Unngå å røyke i nærheten av der drivstoff håndteres. Unngå også åpen ild, glør eller gnister. Skru av gresstrimmeren og la den avkjøles før den tankes. Tank utendørs og flytt deg minst 3 meter fra tankingsplassen før gresstrimmeren startes igjen.

Bland bensin (Blyfri 95 oktan uten etanoltilsetning) med en 2-taktsolje av god kvalitet som er beregnet for luftavkjølte 2-taktsmotorer.

Anbefalt blandingsforhold: bensin/olje 50:1 (2 %).

• Motoren er konstruert for blyfri bensin.
  • Bruk drivstoff med minst 87 oktan.
• Bruk blyfritt drivstoff for å beskytte miljøet og for din egen helse.
• Drivstoff eller olje av dårlig kvalitet kan skade pakninger, drivstoffledninger og/eller drivstofftank.

6.1 Blanding av drivstoff

Obs! Vær nøye med blandingen.

1. Mål nøye opp bensin og olje før du blander.
2. Hell først litt av bensinen i en liten dunk som er godkjent til dette formålet.
3. Hell i all oljen og rist dunken.
4. Hell i resten av bensinen og rist dunken i minst ett minutt. Enkelte oljer er vanskelige å blande. Det er derfor viktig å riste dunken sånn at oljen og bensinen blandes godt. Motorens levetid forlenges når drivstoffet er godt utblandet. Hvis drivstoffet ikke er riktig blandet kan motoren gå på en for mager blanding med større risiko for motorskader/havari.
5. Merk dunken så det ikke kan misforstås hva den inneholder.
6. Oljeblandet drivstoff er kun beregnet for 2-taktsmotorer, og ren bensin for 4-taktsmotorer.
   Derfor er det viktig å merke drivstoffsdunkene.

Obs! Bland ikke for mye drivstoff av gangen. Blandingen bør brukes innen 1 måned.

Advarsel! Bruk kun oljeblandet drivstoff for 2-taktsmotorer. Bruk av ren bensin uten innblandet olje fører til motorskader som ikke dekkes av garantien.

6.2 Fylle på drivstoff

1. Skru av lokket på drivstofftanken.
2. Fyll på drivstoff til ca. 80 % av det som tanken rommer.
3. Skru fast tanklokket så det sitter godt. Tørk opp eventuelt drivstoffsøl på og rundt gresstrimmeren.

Advarsel!

• Tank utendørs.
• Flytt deg minst 3 meter fra "tank-plassen" før du starter trimmeren igjen.
• Steng av trimmeren og la den avkjøles før du tanker. Fyll kun hvis du er helt sikker på at dunken inneholder 2-taktsdrivstoff!

7. Start av motor

Obs! Trekk starchåndtaket rett opp. Hvis du ikke drar rett opp, vil friksjonen mot kanten av bussingen slite på startsnoren. Dette vil forkorte snorens levetid betraktelig. Hold igjen starchåndtaket etter startforsøket og slipp det sakte. Slipp aldri starchåndtaket helt etter rykket, da det kan henge seg opp eller slå i stykker noe på gresstrimmeren.

Advarsel! Motoren skal kun startes på godt ventilerte steder, utendørs.

Obs! Se avsnittet Feilsøking hvis gresstrimmeren ikke starter etter gjentatte forsøk.

Innkjøring

De første timene som motoren er i bruk skal den kjøres med lavere belastning/turtall.

Dette for at delene skal kjøres inn.

Etter at motoren er innkjørt kan den kjøres på maksimums effekt, dog ikke for lenge av gangen.

7.1 Start av kald motor

Klipp av trimmerträden til en lengde på ca. 13 cm. før start, for å redusere belastningen under varmekjøringen.

1. Plasser gresstrimmeren på en plan hard flate.
2. Trykk inn sikkerhetssperren og gassen, trykk deretter inn gassperren, som sitter på innsiden av håndtaket.

3. Choken bendes oppover for å aktiveres.

4. Trykk stoppknappen til posisjon 1.

17

5

7

6

1. Trykk inn primerpumpen inntil 10 ganger (primerpumpen er å finne på undersiden av forgasseren).
2. Trekk starthåndtaket ut til en motstand kjennes. Dra raskt, men mykt i starthåndtaket 4 til 5 ganger.
3. Straks motoren starter skal choken presses ned.
4. La motoren gå ubelastet i 10 sekunder när den har startet.

9

7.2 Start av varm motor

1. Plasser gresstrimmeren på en plan hard flate.
2. Trykk inn sikkerhetssperren og gassen, trykk deretter inn gassperren, som sitter på innsiden av håndtaket.
3. Trykk stoppknappen til posisjon 1.
4. Choken skal være skøvet ned (choke av).
5. Trekk starchåndtaket ut til en motstand kjennes. Dra raskt, men mykt i starchåndtaket til motoren starter.

7.3 Stopp motoren

Slipp gassen og la motoren gå ned til tomgang. Før stoppknappen til posisjon 0.

8. Bruk

Husk følgende:

• Hold i gresstrimmeren med begge hender.
• Trykk inn gassen og la motoren komme opp i turtall.
• Hold trimmerhodet parallelt med bakken og sving gresstrimmeren fram og tilbake. Flytt deg framover og sving etc. Ikke flytt fram så langt at klippingen begynner å gå tungt.
• Beveg ikke trimmerhodet mot deg, men jobb alltid fra deg.
• Advarsel! Fjern alle gjenstander om bokser, flasker, steiner etc. fra bakken før du begynner å bruke gresstrimmeren. De kan ellers kastes bort av trimmertråden og føre til ulykker eller skade på gresstrimmeren.
• Stopp gresstrimmeren umiddelbart og undersøk om den har blitt skadet, dersom du merker at noe kastes i vei eller hvis gresstrimmeren begynner å vibrere. Bruk ikke gresstrimmeren hvis den har blitt skadet.
• Obs! La motoren gå opp i full hastighet før du begynner å klippe gresset. Prøv aldri å klippe gresset med lavt turtall.
• Advarsel! Løft aldri trimmerhodet over knehøyde mens det snurrer rundt.
• Advarsel! Bruk aldri trimmertråd av metall eller metall innpakket i plast. Det kan føre til alvorlige ulykker.

8.1 Trimming rundt trær og busker

• Bøy trimmerhodet litt framover og begynn å trimme fra venstre mot høyre samtidig som du flytter deg sakte og forsiktig rundt treet.
• Vær forsiktig så tråden ikke skjærer i treets bark eller andre vekster som skal stå igjen.
• Dersom du klipper bort gress nær gjerder, hus, steiner etc. vil tråden slites mye.

8.2 Fjerning av vegetasjon

• Vinkle trimmerhodet ca. 30° til venstre (det gjør det enklere hvis du løsner bøylehåndtaket og virir det).
• Gjør ikke dette hvis det finnes minste risiko for at noe kan kastes i vei og skade mennesker eller dyr som står nærmere enn 30 meter.

8.3 Mate ut tråd

Mat ut trimmertråd på følgende måte:

1. La motoren gå med maks. hastighet under punktene 2–4 nedenfor.
2. Trykk trimmerhodet lett ned mot bakken og slipp det raskt opp igjen.
3. Tråden vil da mates ut automatisk.

4. Tråden vil også kappes i riktig lengde av kniven under dekselet.

5. Stopp motoren og bruk for eksempel en skrutrekker til å fjerne gress og annet som har festet seg mellom dekselet og trimmerhodet. Hvis rusket ikke fjernes, kan det ødelegge for kjølingen av drivakselen.

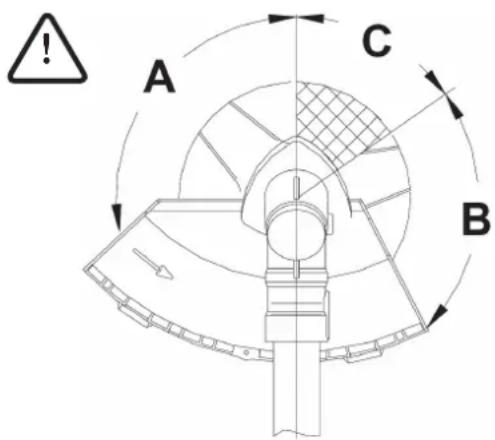

8.4 Bruk med den firebladede klingen

Bruk kun den medfølgende firebladede klingen eller en som er helt identisk. Vanlig sagklinge må ikke benyttes. Den firebladede klingen kan brukes i forskjellige vinkler.

• Normal bruk: Still klingen i posisjon "A" ved normal bruk.
• Klingen kan benyttes i posisjon "B" når man holder håndtaket med et sikkert grep.
• Advarsel! Klingen må aldri benyttes i posisjon "C", da det i denne stillingen er stor fare for personer og dyr som oppholder seg i nærheten.

A C B

9. Vedlikehold

Advarsel: Løsne på tennplugghetten før vedlikehold.

1. Løsne på bolten på girkassen og fyll fett som er beregnet for dette formålet og tåler høye tempereaturer.
2. Tørk vekk overflødig fett.
3. Trekk til bolten.

- Kjøleflensene må rengjøres regelmessig.

9.1 Skifte av tråd

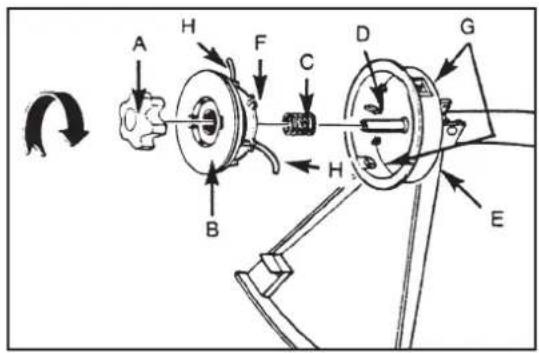

1. Vri mutteren/låserattet (A) medurs og fjern det (bruk hånden eller nøkkelen som følger med).

2. Fjern spole (B) og fjær (C) fra spindelen (D).

3. Fjern også rester av gammel tråd (H).

4. Mål opp og kapp deretter en tråd (ø 2 mm) til en lengde på 8,6 meter. Brett den på midten, slik at du har to ender som er 4,3 meter lange. Plasser midten i sporet i skiven som deler spolen. Se bilde A.

5. Vikle opp begge endene på tråden medurs på spolen. Hold i tråden med fingrene slik at den er stram när den vikles opp. Stopp när det er ca. 15 cm igjen av trådendene. Se bilde B.

6. Sett fast trådene i trådholderne (F) mot hverandre. Se bilde C.

7. Fest fjæren (C) på spolens underside (hvis den ikke allerede sitter fast.), trekk ut trådendene gjennom hullene (G) på siden av dekselet (E). Se bilde D.

8. Trykk spolen (B) inn i dekselet, og mat samtidig trådene ut gjennom hullene (G). Se bilde E.

9. Trykk inn spolen (B) slik at fjæren trykkes sammen. Rykk til i trådene slik at de løsner fra trådholderen (F) i spolen.

10. Trykk det komplette trimmerhodet på spindelen og hold fast. Dra til mutteren/låserattet (A) moturs (dra kun med håndkraft). Se bilde F.

11. Klipp av trådene så de ikke er lengre enn 13 cm.

Bruk aldri gresstrimmeren uten luftfilter. Rengjør filteret når det er skittent eller skift det ut dersom det er skadd. Rengjør luftfilteret på følgende måte:

1. Skru opp skruen på luftfilterdekselet som holder det ytre dekselet på plass.
2. Ta av det ytre dekselet. Ta ut filteret som sitter i det indre dekselet.
3. Vask filteret i såpe og vann. Bruk ikke bensin!
4. Klem på filteret og la det deretter lufttørkes.
5. Sett tilbake filteret og monter det ytre dekselet med åpningen nedover.
6. Påse at den ytre dekselet sitter fast så det ikke ristes løs.

9.3 Drivstofflokk/bensinfilter

Fjern alle antenningskilder, gnister, åpen flamme, tobakksrøyking etc. fra steder der drivstoff blandes, håndteres eller oppbevares. Røyk ikke ved tanking eller under arbeide med gresstrimmeren.

1. Åpne tanklokket forsiktig og slipp ut trykket som kan ha etablert seg i tanken. Tørk opp alt søl, og hell over gjenværende drivstoff i en bensindunk.
2. Dra ut drivstoffslange/bensinfilter med f.eks. en bøyd jerntråd.
3. Trekk ut bensinfilteret.
4. Sett inn et nytt bensinfilter. Obs! Kjør aldri motoren uten filter.

9.4 Forgasserinnstilling

Forgasseren er fabrikkinnstilt for optimal effekt.

9.5 Tennplugg

• Tennpluggtype: NGK BM6A eller Bosch WS8E
  • Elektrodeavstand: 0,65 mm
• Tiltrekkingsmoment: 12–15 Nm

9.6 Sliping av trådkniven

1. Ta kniven ut av trimmerbeskyttelsen.
2. Sett kniven i en skrustikke, slip den med en flat fil. Fil kun en vei og vær nøye med å beholde den tidligere slipevinkelen.

10. Oppbevaring

1. Rengjør gresstrimmeren utvendig, deksel, trimmerhode, spindel, motorens ytre deler etc.
2. Hell overskuddet av drivstoff i en godkjent dunk.
3. Start motoren när drivstofftanken er tömt.
4. La motoren gå på tomgang til den stopper for å få tömt forgasseren for drivstoff.
5. La motoren avkjøles i ca. 5 minutter.
6. Bruk en tennpluggnøkkel for å ta ut tennpluggen.
7. Hell en teskje ren 2-taktsolje inn i sylinderen gjennom tennplugghullet. Dra sakte i starchåndtaket noen ganger for å fordele oljen inni motoren. Sett tennplugg tilbake igjen.
8. Oppbevar gresstrimmeren på et tört og godt ventilert sted.

10.1 Ved start etter oppbevaring

1. Bruk en tennpluggnøkkel for å ta ut tennpluggen.
2. Rykk raskt og mykt i starthåndtaket flere ganger for å få ut overskuddsoljen fra sylinderen.
3. Rengjør tennpluggens elektrode eller skift tennplugg.
4. Skru fast tennpluggen med en tennpluggnøkkel.
5. Fyll drivstoff på tanken.

11. Feilsøking

Problem Mulig årsak Tiltak
Motoren starter ikke, eller går bare på lavt turtall.	Feil i startprosedyre. Les bruksanvisningen.
	Forurensing i forgasseren. La et kvalifisert verksted rengjøre forgasseren.
	Feil type tennplugg. Rengjør eller bytt ut tennpluggen.
	Tett bensinfilter. Bytt ut bensinfilter (inne i tanken).
Motoren starter, men har dårlig kraft.	Chokehåndtaket står feil. Åpne choken.
	Skittent luftfilter. Rengjør eller skift filter.
	Forurensing i forgasseren. La et kvalifisert verksted rengjøre forgasseren.
Motoren svarer ikke på gassen.	Motoren er ikke varmkjørt tilstrekkelig.	La motoren gå med lavt turtall i ett minutt.
Motoren er svak ved belastning.	Feil type tennplugg. Rengjør eller bytt ut tennpluggen.
Motoren går ujevnt. Forurensing i forgasseren. La et kvalifisert verksted rengjøre forgasseren.
Motoren ryker mye. Feil bensinblanding. Bruk bensin og totaktsolje i blandningsforhold 50:1 (2 %).

Obs! Gresstrimmeren er utformet i henhold til gjeldende sikkerhetskrav. Reparasjoner av gresstrimmer skal alltid utføres med originale reservedeler av fagmann, ellers er det risiko for personskade.

Når produktet skal kasseres, må det skje i henhold til lokale forskrifter. Ved usikkerhet, ta kontakt med lokale myndigheter.

13. Spesifikasjoner

Modell YT9071A

Netto vekt 7,4 kg (uten drivstoff og skjæreutstyr)

Motor	Luftavkjølt 2-taktsmotor
Sylindervolum	35 cm ^3
Drivstoff	Oljeinnblanding i bensin 50:1 (2 %)
Maks. motoreffekt	1,15 kW (1,6 hk) ved 7500 rpm (i henhold til ISO 8893)
Maks. omdreiningstall for spindel	8500 rpm
Maks. omdreiningstall for motor	10500 rpm
Tomgangsturtall	2800 rpm
Rotasjonsretning	Moturs (sett ovenfra)
Tennplugg	NGK BM6A eller Bosch WS8E
Tankvolum	0,95 liter
Skjæreutstyr	Nylontråd ∅ 2,4 mm
	Klinge med 4 tenner: ∅ 230 mm, hull i sentrum: 25,4 mm (1").
Vibrasjonsnivå	11,46 m/s ^2 (Fullt turtall)
Støy i henhold til EN 27917 (LpA)	101,2 dB(A) K:3 dB
Støy i henhold til ISO 10884 (LwA)	115 dB(A) K:3 dB

Raivaussaha/ruohotrimmeri

TUOTENRO 40-7947 MALLI YT9071A
