BRUKSANVISNING WH-133172 Emerio

Väggmonterad PTC-värmare (SE)

Före användning och för att att erhålla bästa resultat från apparaten, var noga med att läsa igenom alla instruktioner nedan för att undvika skada på person eller egendom. Se till att förvara denna bruksanvisning på en säker plats. Om du ger bort eller överlåter denna apparat till någon, se till att även inkludera denna bruksanvisning.

Vid skador som orsakats av att användaren inte följer instruktionerna i denna bruksanvisning ogiltighetsförklaras garantin. Tillverkaren/importören tar inget ansvar för skador som orsakats av underlåtenhet att följa bruksanvisningen, vid en vårdslös användning eller användning som inte är i enlighet med kraven i denna bruksanvisning.

1. Läs igenom och spara dessa instruktioner. Obs! Bilderna häri är endast för referens.

2. Denna apparat får användas av barn från 8 års ålder, personer med nedsatt fysisk, sensorisk eller mental förmåga eller personer med brist på erfarenhet och kunskap om de övervakas eller fått instruktioner angående användningen av apparaten på ett säkert sätt och förstår riskerna.

3. Barn får inte leka med apparaten.

4. Rengöring och underhåll av apparaten får inte göras av barn utan vuxens tillsyn.

5. Barn under 3 år ska hållas på avstånd om de inte ständigt övervakas.

6. Barn som är minst 3 år men mindre än 8 får enbart slå på/av utrustningen förutsatt att den är placerad eller installerad på sin avsedda användningsplats och barnet har instruerats om säker användning av utrustningen och de förstår riskerna som är förknippade med användning. Barn som är minst 3 år men mindre än 8 får inte koppla in, ställa in, rengöra eller utföra underhåll på utrustningen

7. FÖ RSIKTIGHET – Vissa delar av produkten kan bli mycket heta och orsaka brännskador. Extra försiktighet ska vidtagas när barn eller lättskadade personer finns i närheten.

8. Om sladden är skadad måste den bytas ut av tillverkaren, en av tillverkaren godkänd reparatör eller liknande kvalificerad person för att undvika faror.

9. Värmaren måste installeras minst 1,8 m över golvet.

10. WARNING: För att undvika risker på grund av ovarsam återställning av den termiska säkringen får inte denna apparat strömförsörjas via en extern omkopplingsenhet, såsom en timer eller anslutas till en krets som regelbundet slår på och stänger av enheten.

11. Denna apparat är avsedd för användning i hemmet och liknande tillämpningar.

12. Använd inte utomhus. Använd inte den för att torka kläder eller tyger.

13. Installera inte värmefläkten precis under ett eluttag.

14. Använd inte värmaren om strömkabeln är skadad.

15. WARNING! Täck inte över värmefläkten, för att undvika överhettning.

16. WARNING: Värmaren får inte användas om panelen är skadad.

17. Värmeelementet får inte placeras direkt under ett eluttag.

1. Betyder "TÄCK INTE Ö VER".

2. Håll lättantändliga material såsom möbler, dynor, sängkläder, papper, kläder, gardiner etc. på ett avständ på minst 100 cm från värmaren.

3. Denna värmare har heta och ljusbågsbildande och gnistrande delar på insidan. Använd inte den i områden där bensin, färg eller lättantändliga vätskor används eller förvaras.

4. Koppla alltid ifrån apparaten när den inte används.

5. Denna apparat är het när den används. För att undvika brännskador, låt inte bar hud vidröra heta ytor.

6. Spänningen och frekvensen som anges på maskinen måste matcha de för uttaget som används. Det

elektriska uttaget som används måste hela tiden vara tillgängligt för att kontakten skall kunna tas bort från uttaget vid nödfall.

1. Dra ut kabeln helt innan värmaren ansluts. Se till att den inte kommer i kontakt med någon del av värmaren och förhindra att den värms på något annat sätt. Led inte kabeln under någon matta, täck inte över den med mattor, mattremsor eller liknande och se till att den inte placeras i någon korridor. Se till att ingen kliver på kabeln och att inga möbler placeras ovanpå den. Led inte kabeln runt skarpa hörn och rulla inte ihop den alltför hårt efter användning!

2. Om så är möjligt, använd ingen förlängningskabel då det kan utgöra en risk för överhettning och brand. Om det inte går att undvika att använda en förlängningskabel, se då till att den är oskadd och en godkänd förlängningskabel med en minimidiameter på 2 x 1,5 mm ^2 och en minsta tillåtna effekt på 1000 Watt. För att förhindra överhettning linda alltid ut kabeln helt!

3. Använd inte värmaren utomhus eller i utrymmen som är mindre än 7 m ^3 .

4. Stäng alltid av värmaren, koppla ut den och låt den svalna innan:

5. värmaren rengörs

6. underhåll utförs på värmaren

7. värmaren vidrörs eller flyttas.

8. Håll värmaren ren. Damm, smuts och/eller ansamlingar i eller bakom värmaren är vanliga orsaker till överhettning. Se till att dessa avlagringar tas bort regelbundet.

9. Apparaten (inkl. kabel och kontakt) kan endast öppnas och/ellr repareras av korrekt auktoriserade och kvalificerade personer.

10. Använd endast denna värmare för dess avsedda syfte och såsom beskrivs i denna bruksanvisning.

11. Beträffande informationen gällande installationen, se nedanstående paragraf i bruksanvisningen.

12. Ett av CR2025 batterierna finns i fjärrkontrollen.

13. batterierna måste sättas in med korrekt polaritet;

14. tömda batterier ska tas bort från apparaten och kasseras på ett säkert sätt;
15. om apparaten skall förvaras oanvänd under en längre tid bör batteripaketet avlägsnas.
16. icke uppladdningsbara batterier skall inte laddas.
17. olika typer av batterier eller nya och förbrukade batterier får inte blandas;
18. batterikontakterna får inte kortslutas.

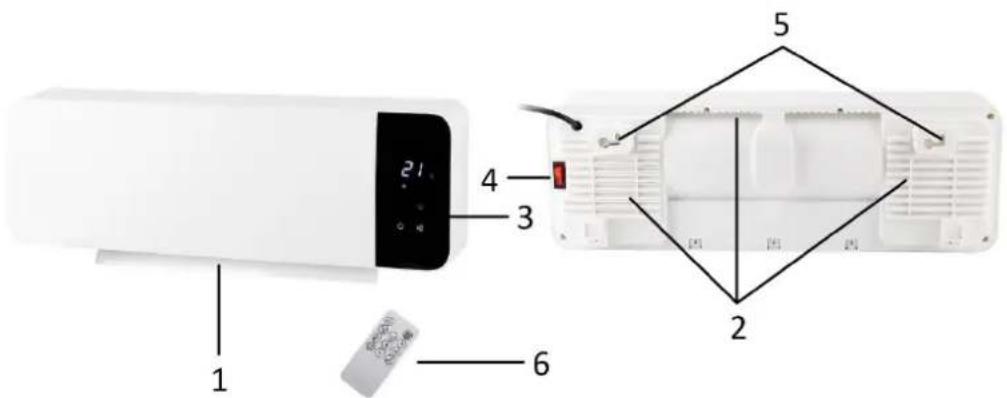

BESKRIVNING AV DELAR

1. Luftutlopp (med ett lock)
2. Luftintag
3. Kontrollpanel och LED-display
4. Strömbrytare
5. Upphängningshål
6. Fjärrkontroll

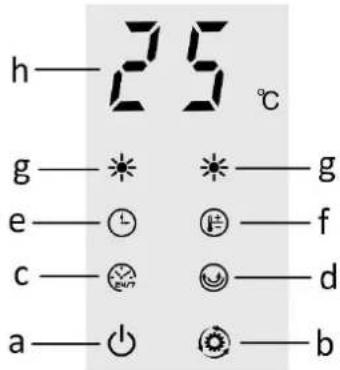

Kontrollpanel och LED-display

a. Knapp på/standby
b. Lägesknapp (för värme/svängval & timerinställning)
c. Indikatorlampan veckotimer.
d. Indikatorlampa svängning.
e. Indikatorlampan timer
f. indikatorlampa temperaturinställning
g. Värmeindikatorlampa
h. Temperatur-/datavisning

h—25 °C g—* *—g e—○ ⊕—f c—○ ⊙—d a—○ ⊖—b

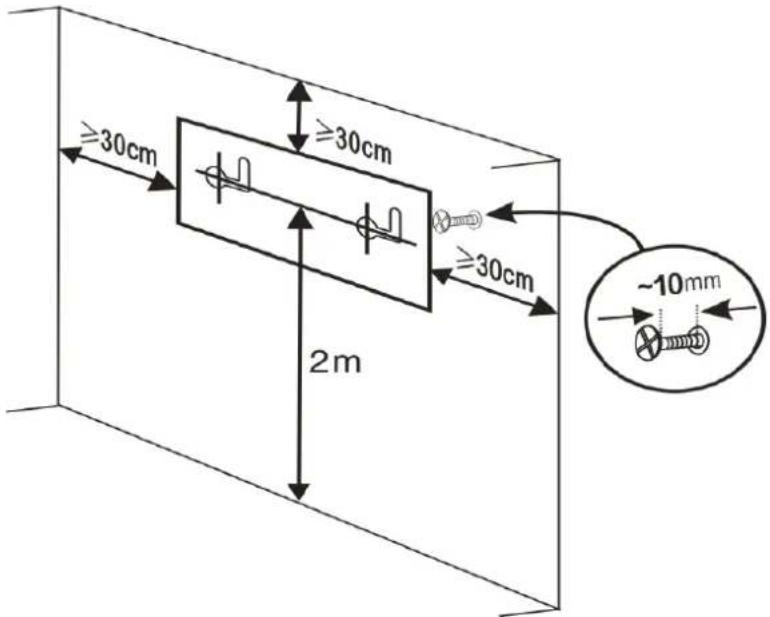

VÄGGMONTERING

Denna värmare har konstruerats för att hänga säkert på väggen. Använd inte enheten innan den har installerats korrekt såsom beskrivs i dessa instruktioner, exempelvis i stående position eller lutande mot något!

Två expansionsbultar medföljer för väggmontering. Se nedanstående ritningar och följ instruktionerna: Efter monteringen skall avständet mellan produkten och tak/sidoväggar vara minst 30 cm.

1. Borra två hål i en vägg. De två hålen skall vara två meter ovanför golvet. Diametrarna hos hålen skall vara exakt enligt expansionsbultarna, d.v.s. 6 mm. Avståndet mellan hålens centrum skall vara 355 mm.
2. Tryck in expansionsbultarna i hålen. Insidans bultar skall sticka ut ungefär 10 mm längre än expansionsrören för att forma upphängningskrokarna.
3. För att hänga upp apparaten, rikta in upphängningskrokarna mot punkt A, flytta sedan så att upphängningskroken stannar på punkt B (pil ①).

För att ta bort apparaten, rikta in upphängningskorken från punkt B tillbaka till punkt A (pil ②), och ta sedan bort apparaten.

Anslut apparaten till ett lämpligt eluttag. Tryck strömbrytaren till position "I" för att ansluta strömmen. Rumstemperaturen kommer att lysa på LED-displayen. Apparaten är nu i standby. Efter användning, tryck strömbrytaren till position "O" för att koppla ifrån strömmen.

1. Tryck på knappen PÅ/Standby för att slå på apparaten. Tryck på knappen igen för att ändra apparaten till standbyläge. Om apparaten någon gång arbetar med värmefunktionen kommer fläkten att fortsätta att arbeta i 30 sekunder med nedräkning på displayen. I standbyläge visas fortfarande rumstemperaturen.

2. När apparaten är på, tryck på lägesknappen upprepade gånger för att välja mellan fem lägen: låg värme utan luftflödesvängning (indikatorlampa på), låg värme med luftflödesvängning (indikatorlamporna

och på), hög värme utan luftflödesvängning (indikatorlamporna och på), hög värme med luftflödesvängning (indikatorlamporna, och på), och ingen värme och ingen

svängning (alla berörda indikatorlampor av). Om du inte ställer in den önskade temperaturen kommer apparaten att fortsätta med det läge du valt.

1. Tryck och håll ned lägesknappen i cirka tre sekunder, "OH" visas och timern kan ställas in. Tryck på lägesknappen upprepade gånger och värdet cyklar som "1H, 2H, 3H ... 8H, 0H, 1H ..." ("H" står för "timme"). Inställningen bekräftas efter att den har blinkat i sekunder, och den digitala displayen går tillbaka till rumstemperaturen. När värdet är inställt på "OH", kommer timern att avbrytas. När timern är inställd lyser indikatorlampan för timern. Apparaten kommer att stängas av automatiskt när den valda tiden har passerats.
2. För att ställa in önskad temperatur, använd fjärrkontrollen. Tryck på temperaturinställningsknappen " ", och justera värdet med knapparna "+" "-". Den inställda temperaturen blinkar. Tryck på knappen "OK" för att bekräfta den inställda temperaturen, eller vänta helt enkelt i cirka 5 sekunder, LED-displayen går tillbaka till rumstemperaturen, och apparaten börjar arbeta för att hålla den inställda temperaturen. Temperaturområdet som du kan ställa in är 18 – 45 °C.
3. Avbryta temperaturinställningen: Om du inte har ställt in önskad temperatur, tryck på inställningsknappen för temperaturen igen; om du har ställt in den önskade temperaturen, tryck först på inställningsknappen för temperaturen och tryck sedan på knappen avbryt "24/7"

Notera:

• När den inställda rumstemperaturen är lika med eller lägre än rumstemperaturen slutar apparaten att värma.
• När den inställda temperaturen är 1-2 °C högre än rumstemperaturen, körs apparaten i låg värme.
• När den inställda temperaturen är 3 °C (eller mer) högre än rumstemperaturen, körs apparaten med hög värme.
• Fjärrkontrollen kan användas för alla funktioner, inklusive de som kan ställas in på kontrollpanelen. Se tabellen i sektionen "Fjärrkontroll" för referens. Rikta fjärrkontrollen mot LED-displayen medan du använder den.
• Denna apparat stöder också detektering av öppet fönster och veckotimer. Se detaljerad introduktion nedan.

Fjärrkontroll

Denna enhet har en fjärrkontroll. Ett av CR2025 batterierna är till för fjärrkontrollen. Innan fjärrkontrollen börjar användas, ta bort plastskyddet från batteriet. Om du vill byta batterierna, se instruktionerna på baksidan av fjärrkontrollen. Om den inte skall användas under en längre period, ta ut batteriet från fjärrkontrollen. Håll knappcellsbatterier utom räckhåll för små barn.

Funktionerna hos denna apparat kontrolleras i huvudsak med fjärrkontrollen vars knappar förklaras i nedanstående tabell.

Knapp	Funktion	Förklaring
	PÅ/Standby	Tryck på den, apparaten är påslagen. Tryck på den igen och apparaten går in i standbyläge (Om apparaten någon gång arbetar med värmefunktionen kommer fläkten att fortsätta att arbeta i 30 sekunder med nedräkning på displayen.). I standbyläge visas fortfarande rumstemperaturen.
	Värmeval	Tryck på den upprepade gånger och apparaten kommer att köras med låg värme, hög värme och ingen värme (endast fläkten arbetar).
	Timerinställning	Tryck på knappen en gång eller flera gånger för att ställa in timern från 1H till 8H ("H" står för timmar.). Exempelvis, när du ställer in den på 3H kommer apparaten automatiskt att gå in i standbyläge efter tre timmar.
	Svängval	Tryck på den för att slå på eller stänga av svängningsfunktionen. När svängningen är påslagen kommer locket på luftutloppet att svänga sakta.
	Temperaturinställning	Tryck för att öppna temperaturinställningen. Tryck på knapparna "+" -" för att välja önskad temperatur. Den inställda temperaturen kommer att blinka under flera sekunder och sedan är inställningen klar, LED kommer att återgå till att visa rumstemperaturen. Temperaturområdet du kan välja inom är från 18 °C till 45 °C.
	Detektering för öppet fönster	Tryck på denna knapp för att slå på eller stänga av detekteringen för öppet fönster. Denna funktion kan endast aktiveras när apparaten är i värmeläge eller temperaturinställningsläge.
	Veckotimer	Tryck på denna knapp för att välja önskat veckotimerläge, P1 – P5 är systeminställningar och P6 är fritt läge. Denna funktion kan endast aktiveras när apparaten är i värmeläge eller temperaturinställningsläge.
	Avbrytningsknapp för temperaturinställningsläge och veckotimer.	Under inställning kommer direkt tryckning på denna knapp att avbryta inställningen.När inställningen är klar, tryck först på temperaturinställningsknappen (om du vill avbryta temperaturinställningen) eller på veckotimerknappen (om du vill avbryta veckotimern), tryck sedan på denna knapp.
	Ö kning av värde	Tryck på denna knapp för att öka värdet när så behövs.
	Minskning av värde	Tryck på denna knapp för att minska värdet när så behövs.
	Bekräftelse	Tryck på denna knapp för att bekräfta inställda värdet.

DETEKTERING Ö PPET FÖ NSTER

Notera: Denna funktion kan endast aktiveras när apparaten är i värmeläge eller temperaturinställningsläge.

1. Tryck detekteringsknappen öppet fönster på fjärrkontrollen. Indikatorlampan för temperaturinställning blinkar. Detekteringen av öppet fönster startar efter en minut.
2. 10 minuter som en runda. Apparaten kommer att kontrollera temperaturen i början av varje runda som referens och kontrollera den var femte minut. Om temperaturen vid kontrollpunkten sjunker mer än 8 °C under referenstemperaturen slutar apparaten att värma och avger ett larm under fem sekunder. Under tiden som fläkten arbetar blinkar indikatorlampan för temperaturinställning och koden "OF" på LED i 30 sekunder, sedan går apparaten in i standbyläge. I detta fall kan du göra något av följande.

1) Tryck på detekteringsknappen för öppet fönster för att starta om med samma arbetsläge innan apparaten stoppar. Detekteringen av öppet fönster startar också om.
2) Tryck på knappen ON/Standby, apparaten går in i standbyläge.

1. Om temperaturen sjunkit mindre än 8 °C vid kontrollpunkten jämfört med referenstemperaturen, den tidigare är samma eller högre än den senare kommer apparaten fortsätta att värma och detekteringen av öppet fönster kommer att fortsätta.

2. Den maximala detekteringstemperaturen är 51 °C. Apparaten slutar att köras automatiskt när den upptäcker att temperaturen när 51 °C.

VECKOTIMER

Notera:

• Denna funktion kan endast aktiveras när apparaten är i värmeläge eller temperaturinställningsläge.
- När veckotimern är inställd kommer timern för att gå in i standbyläge automatiskt att avaktiveras.

För att använda funktionen med veckotimer, följ stegen nedan.

1. Tryck på knappen veckotimer. Om detta är första start efter att strömbrytaren tryckts till "I" behöver du ställa in aktuell tid först.

1) LED visar "01", tryck på "+" "-" för att välja dag. "01 – 07" står för måndag till söndag. Tryck på "OK" för att bekräfta inställningen. Om det t.ex. är fredag idag väljer du "05".
2) LED visar "00", tryck på "+" "-" för att välja timme. Exempelvis, om tiden är nu 16:24 väljer du "16" här. Tryck på "OK" för att bekräfta inställningen.

3) LED visar "00", tryck på "+" "-" för att välja minuterna. Exempelvis, om tiden är nu 16:24 väljer du "24" här. Tryck på "OK" för att bekräfta inställningen.

Notera: Om du inte trycker på "OK" inom 10 sekunder kommer inställningen att misslyckas.

1. Efter inställningen av aktuell tid eller om detta är start från standbyläget visar LED "P1", vilket är lägeskoden. Om detta inte är det läge som du önskar, tryck på veckotimerknappen igen och välj ett läge mellan "P2" till "P6". Apparatens arbetstid listas enligt de olika lägena i tabellen nedan.

Om du trycker på veckotimerknappen efter visningen av "P6" kommer inställningen av veckotimern att avslutas.

Läge	Måndag	Tisdag	Onsdag	Torsdag	Fredag	Lördag	Söndag
P1	8:00-17:00	8:00-17:00	8:00-17:00	8:00-17:00	8:00-17:00	8:00-17:00	8:00-17:00
P2	18:00-7:00^a	18:00-7:00^a	18:00-7:00^a	18:00-7:00^a	18:00-7:00^a	18:00-7:00^a	18:00-7:00^ a
P3	8:00-17:00	8:00-17:00	8:00-17:00	8:00-17:00	8:00-17:00	AV	AV
P4	18:00-7:00^a	18:00-7:00^a	18:00-7:00^a	18:00-7:00^a	18:00-7:00^a	AV	AV
P5	AV	AV	AV	AV	AV	00:00-23:59	00:00-23:59
P6	Fritt läge	Fritt läge	Fritt läge	Fritt läge	Fritt läge	Fritt läge	Fritt läge
Noteringar:För lägena P2/P4 är stopptiden nästa dag.För läget “P6” är tidsinställningsområdet “00-24” (00:00 – 24:00), där starttiden måste vara tidigare än stopptiden, annars kommer inställningen att misslyckas

1. För att ställa in arbetstiden fritt, välj läge "P6" och tryck på "OK" och följ stegen nedan. Notera att endast timmar kan ställas in, minuter stöds inte.

1) LED visar "1" vilket står för Måndag. ("1" = Måndag, "2" = Tisdag, "3" = Onsdag, "4" = Torsdag, "5" = Fredag, "6" = Lördag, "7" = Söndag.) Tryck på "+" -" för att välja dag som du vill ställa in. Exempelvis om du vill ställa in onsdag, välj då siffran "3".

2) LED visar "00" vilket står för starttiden. Om du ställer in den på "09", betyder det att apparaten börjar att arbeta kl 09:00. Tryck på "OK" och displayen visar "00" igen, denna gång skall du välja stopptiden.

Endast timmarna kan ställas in. Om du ställer in den på "16", betyder det att apparaten slutar arbeta kl 16:00.

3) Efter inställningen av dag "7" (söndag), tryck på "OK" och inställningen av veckotimern är klar. Veckans timerindikatorlampa kommer att vara på när den inställda tidsintervallet inkluderar den aktuella tiden, eller blinka (tillsammans med andra indikatorlampor) när den inställda tidsintervallet utesluter den aktuella tiden.

Notera:

• Om du väljer en dag som "00" som start och "00" som stopp kommer inte apparaten att arbeta denna dag.

• Om du hoppar över en viss dag i inställningen då kommer inte apparaten heller att arbeta på den dagen.

• Avbryta veckotimern: Om du inte har avslutat inställningen, tryck på veckotimerns knapp igen; om du har avslutat inställningen av veckotimern, tryck först på veckotimerns knapp och tryck sedan på knappen

avbryt

RENGÖ RING OCH UNDERHÅLL

Tryck strömbrytaren till läge "O" för att stänga av apparaten. Ta bort kontakten från uttaget och låt värmaren svalna innan rengöring och underhåll utförs.

• För en grundlig rengöring kan du ta bort värmaren från väggen. Torka av utsidan av värmaren regelbundet med en torr eller lätt fuktad trasa.
• Använd inte aggressiva rengöringsmedel, sprejrengöring eller sträva vaxer, polish eller kemiska lösningar som kan orsaka irreparabla repor och skador!
• Droppa inte in någon vätska i maskinen.
• Håll apparaten ren, särskilt vid luftinloppet och utloppet.

TEKNISKA DATA

Driftsspänning: 220-240V \~ 50-60Hz

Strömförbrukning: 2000W

GARANTI OCH KUNDTJÄNST

Innan leverans genomgår våra apparater en sträng kvalitetskontroll. Om trots detta någon skada skulle uppstått vid produktionen eller vid transporten, ber vi dig att ta med apparaten tillbaka till inköpsstället.

För den köpta apparaten ges 2 års garanti, med början på inköpsdagen. Om du har en defekt produkt, kan du vända dig direkt till inköpsstället.

Brister som uppstår genom felaktig hantering av apparaten och fel som uppstår genom ingrepp och reparationer av tredje man eller montering av främmande delar, omfattas ej av vår garanti. Behåll alltid ditt kvitto då det är din garanti vid eventuell reklamation. Skador som uppstår p.g.a. att instruktionsmanualen inte följs ogiltigförklarar garantin och om detta leder till påföljande skador så kan inte vi hållas ansvariga. Vi kan inte hållas ansvariga för materiella skador eller personskador som orsakas av felaktig användning eller om inte säkerhetsföreskrifterna följs. Skador på tillbehören innebär inte per automatik ersättning av hela apparaten. I sådana fall ska du kontakta vår kundservice. Trasigt glas och trasiga plastdelar innebär alltid en kostnad. Defekter på förbrukningsartiklar eller slitdelar och även skador orsakade av rengöring, underhåll eller byte av tidigare nämnda delar täcks inte av garantin och ska således betalas av ägaren.

Den här produkten är märkt med en överkryssad soptunna i enlighet med EU-direktiv 2012/19/EU för att visa att den inte får slängas med ditt övriga hushållsavfall. P.g.a. förekomsten av farliga ämnen, blandningar eller beståndsdelar är elektriska och elektroniska produkter som inte genomgår källsortering potentiellt farliga för miljön och människors hälsa. Rådfråga ditt lokala kommunkontor

eller den lokala avfallshanteringstjänsten om hur du ska återlämna och återvinna den här produkten.

FÄR INTE KASSERAS I Ö PPEN ELD ELLER KORTSLUTAS.

Emerio B.V.

Oudeweg 115

2031 CC Haarlem

The Netherlands

Customer service:

T: [phone]

www.emerio.eu/service

Kundeninformation:

T: [phone]

www.emerio.eu/service

Klantenservice:

T: [phone]

www.emerio.eu/service

Deklarerar att produkten som beskrivs nedan:

Informationskrav för elektriska lokala rumsvärmare

Modellidentifierare:
Post	Symbol	Värde	Enhet	Post	Enhet
Värmeutmatning				Typ av utmatning/rumstemperaturkontroll (välj en)
Nominell värmeutmatning	Pnom	2,000	kW	enkelt steg värmeutmatning och ingen rumstemperaturkontroll två eller flera manuella steg, ingen rumstemperaturkontroll med mekanisk termostat rumstemperaturkontroll med elektronisk rumstemperaturkontroll elektronisk rumstemperaturkontroll plus dagtimer elektronisk rumstemperaturkontroll plus veckotimer Andra kontrollalternativ (flera val möjliga)
Minsta värmeutmatning (indikativ)	Pmin	1,000	kW
Maximal kontinuerlig värmeutmatning	Pmax,c	2,000	kW
Energiförbrukning
I avstängt läge	Po	0,00	W
I standbyläge	Psm	0,73	W
I tomgångsläge	Ptomgång	0,83	W
I nätverk standby	Pnsm	Ej tillgängligt	W
Standbyläge med displayinformation eller status Ja
Säsongsutrymme värmeenergieffektivitet i aktivt läge	ηS,på	92,0	%

Kontaktdetaljer

Emerio B.V.Oudeweg 1152031 CC HaarlemThe Netherlands

Uppfyller kraven i EU-rådets direktiv:

KOMMISSIONENS FÖ RORDNING (EU) nr. 2024/1103 från 18 april 2024 och ändring av KOMMISSIONENS FÖ RORDNING (EU) 2016/2282 för genomförande av Europaparlamentets och rådets direktiv 2009/125/EG gällande krav på ekodesign för lokala rumsvärmare

För information till kunden för hur man installerar, använder och underhåller produkten, WEEE-information, vänligen kontrollera bruksanvisningen som är inkluderad i förpackningen.
