BRUKSANVISNING 60883 Märklin
Innehållsförteckning:
Sidan
Användning av produkten 64
In- och utgångar på Link 88 64
Anslutning 65
Översikt: Anslutninga 66
Användning som knapp-matris 72
Användning av produkten
- Äterkopplingsmodulen L88 är avsedd att anslutas till Central Station (CS2) 60213/60214/60215 med mjukvaruversion 3.8.xx eller senare.
- Anschluss der Rückmeldemodule 6088/60880/60881 und 60882 an oben genannte Central Station.
- Återkopplingsmodul L88 Link är en återkopplare med 16 kopplingskontakter för Märklin H0-mittledarräls eller 2-ledarräls (Spår 1, Trix H0, Minitrix) med reed-kontakter.
- t. ex. för anslutning med upp till 64 kontaktknappar.
- För strömförsörjning av L88 Link får endast en nätenhet 66361 eller en 66201 användas.
- Anlutningsarbeten med återkopplingsmodul L88 Link får endast göras i strömlöst tillstånd.
- WARNING! Funktionsbetingade skarpa kanter och spetsar.
• Bostäder får inte öppnas. - Återkopplingsmodul L88 Link får endast användas i torra rum och utrymmen.
Viktig information
- Die Bedienungsanleitung ist Bestandteil des Produktes • Bruksanvisningen tillhör produkten och måste därför sparas och medfölja produkten vid eventuellt avyttrande.
- För reparationer vänder man sig till sin Märklin-fackhandel.
- Responsabilidad y garantía conforme al documento de garantía que se adjunta.
- Hantering som avfall: www.maerklin.com/en/imprint.html

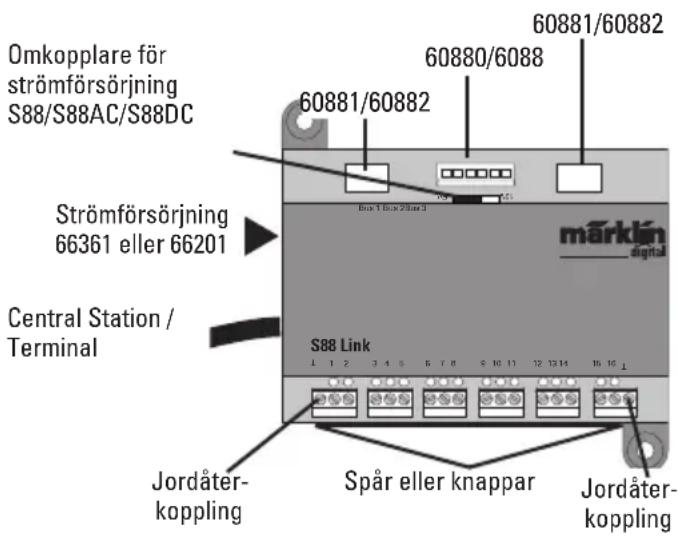

In- och utgångar på Link 88
Strömförsörjning: Nätenhet 66361 eller 66201.
Anslutning till Central Station / Terminal Jordåterkoppling (när den används som återkopplare)
1-16 Kontaktanslutningar (Märklin H0 mittledarräls eller knappkontakter)
Bus 1 60881 eller 60882
Bus 2 60881 eller 60882
Bus 3 6088 och/eller 60880
Omkopplare för strömförsörjning av S88 Modul med 5V eller 12V.
Anslutning till Central Station

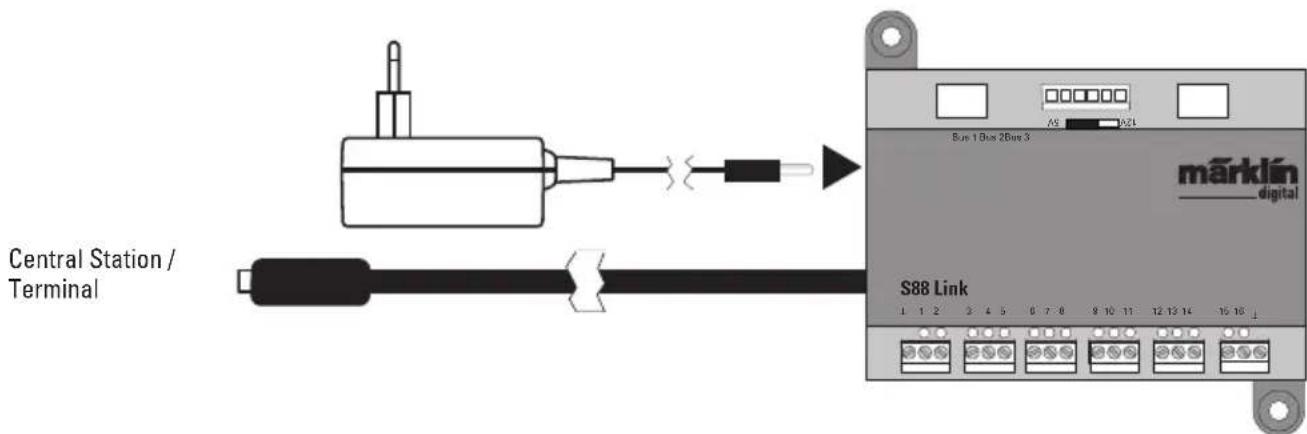

Link 88 ansluts direkt till Boosteranslutningen på CS2 eller till Terminal 60125. För strömförsörjningen ansluter man därefter en nätenhet 66361, eller 66201.


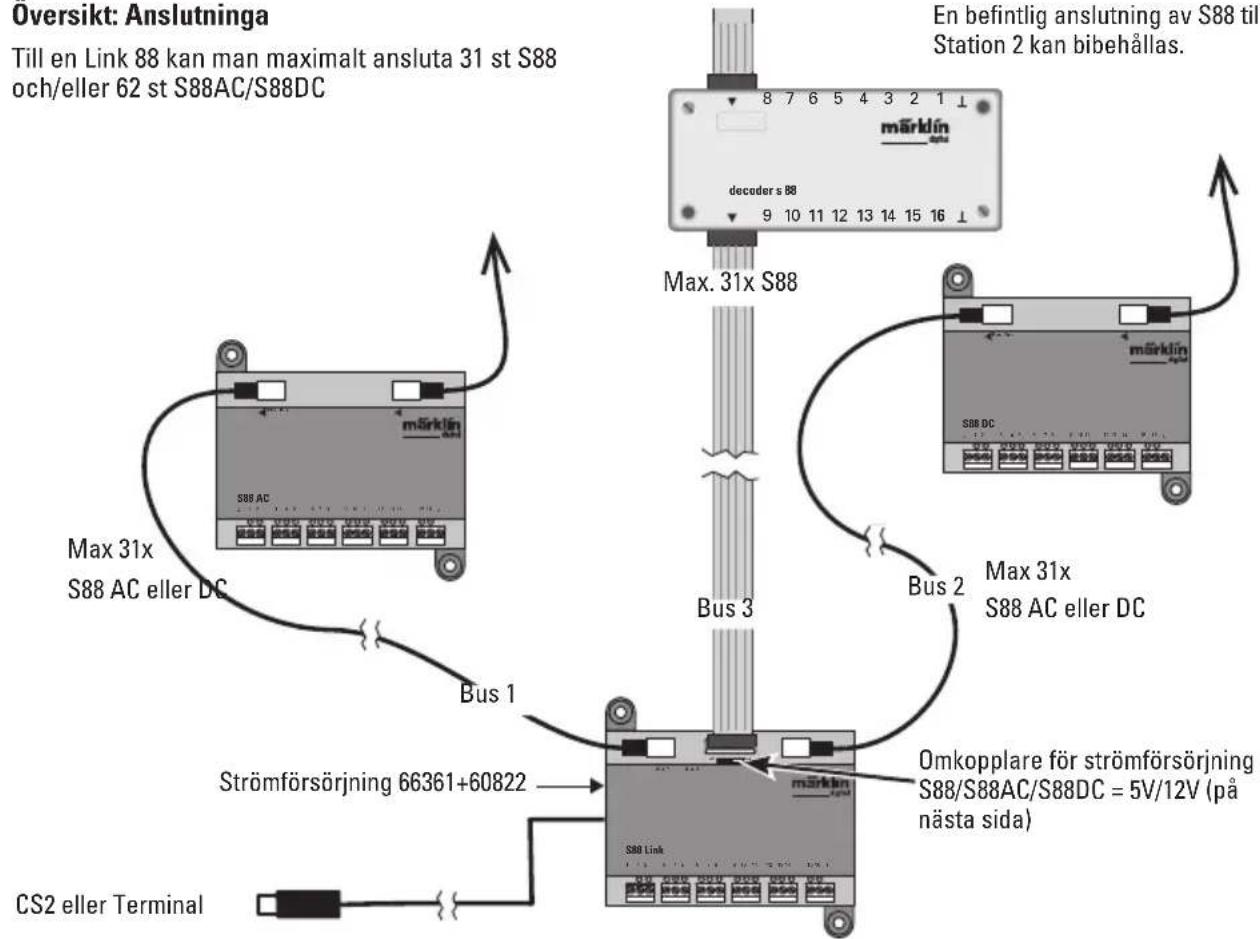

Central Station / Terminal S88 Link A9 A21 Bus 1 Bus 2 Bus 3 märklin digital 1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 ↓Översikt: Anslutninga
Till en Link 88 kan man maximalt ansluta 31 st S88 och/eller 62 st S88AC/S88DC
En befintlig anslutning av S88 till Central Station 2 kan bibehållas.
Strömförsörjning:
5V i blandad trafik mellan Märklins produkter S88 och S88 AC/DC (så som visas på bilden), samt med produkter från andra tillverkare.
12V endast i förbindelse med S88 AC/DC. Vid strömförsörjning med 12V blir risken för eventuella strömningar mindre.
PIN-beläggningen av kontakterna till RJ45
| PIN S88 | Namn Beskrivning PIN RJ45 | FärgEIA/TIA 568A | |
| 1 DATA Urvalsdata | 2 grönt | ||
| 2 GND Jord för signaler och strömmatning 3 vitt/orange | |||
| 2 GND 5 vitt/blått | |||
| 3 CLOCK Taktsignal för synkroniseringen 4 blått | |||
| 4 PS (LOAD) Laddar informationen i Bussen 6 orange | |||
| 5 RESET Återställning av ingångsvärden | 7 vitt/brunt | ||
| 6 +5V/+12V Strömförsörjning av återkoppligsmoduler | 1 vitt/grönt | ||
| — | SHIELD | Kabelskärm, ej ansluten | — |
Märklin ansvarar inte för följderna om Märklins produkter nyttjas tillsammans med produkter av andra fabrikat. Vi rekommenderar därför att alltid noga kontrollera PIN-beläggningarna till varje enskild RJ45-anslutning i detta avseende.
Innan L88 tas i bruk måste den först konfi gureras. För detta går man på CS in på setup/info, nu med verktygssymbolen i konfi gurationsläge. Samtliga följande bilder ärexempel:


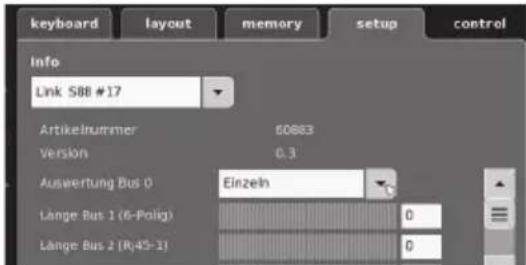

Man väljer sedan Link S88#17,

nu kan man ställa in enskilda data.

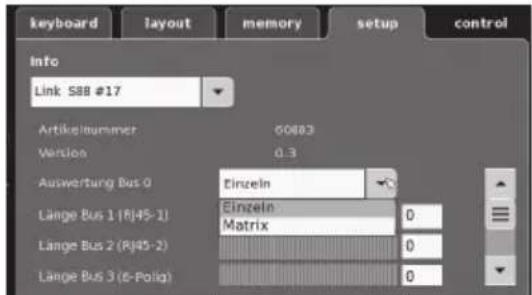

- Utvärdering Bus 0 (direkt Bus till L88), inställning av enskilda = 16 anslutningskontakter inställning av matris = upp till 64 knappar
- Längd Bus 1-3 Här anges hur många S88 som anslutits till respektive Bus (max 31).
- Tidscykel Bus 1-3 Inställning av frågecykler för S88 Bussar i ms (min 10ms - max 1000 ms). (Fabriksinställning 100 ms).
- Bit-tid S88 Inställning av svarscykel (fabriksinställning 167μs)
- Tidscykel (Link 88) för kontakt 1 - 16 Link-kontakternas frågecykel vid användning som spår- kontakt 1 - 16.
- Tangentbord för tidscykler Frågecykel vid användning som tangentbord (fabriksinställning 67ms).
- Tangentbordskolumner Inskrivning i kolumner (max 8) i tangentbordets matris
- Rader för tangentbord Inställning av tangentbords-matrisens rader (max 8)
Adressering av moduler:
Modulerna adresseras automatiskt när konakten ansluts. För inställningar via Central Station används följande adresser.
Kontakter (spår): 1-16
Tangentbordsadresser: 101-164
Bus 1: 1001 -1496 (t.ex. 1005= 1. modul, kontakt 5)
Bus 2: 2001 - 2496
Bus 3: 3001 - 3496
Exempel på inställningar via Central Station:
Inställningar via Central Station:
- Användning som spårkontakt:
1.1 Användning med memory (exempel) Gå in i konfigurations-läge


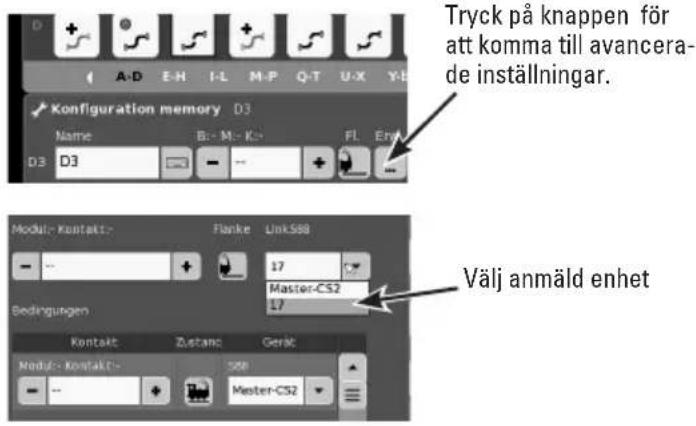

Tryck på knappen för att komma till avancera- de inställningar. Konfiguration memory D3 Name B:- M:- K:- FL Eny D3 D3 Modul:- Kontakt:- Flanke Link588 17 Master-CS2 17 Bedingungen Kontakt Zustang Geräk Modul:- Kontakt:- SZE Master-CS2 Välj anmäld enhet


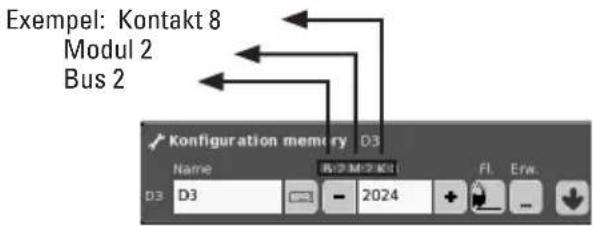

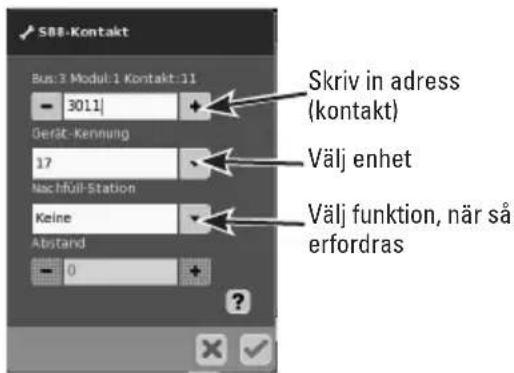

Exempel: Kontakt 8 Modul 2 Bus 2 Configuration memory D3 Name R/2 M/2 M1 FI Erw. D3 D3 - 2024 + -1.2 Användning i spårplans-layout (exempel)
Gå in i konfigurations-läge och definiera kontaktent

Om ett enhetsbyte fordras kan den nya L88 ställas in på samma enhetsnummer som tidigare. Inställningen görs efter att Link 88 anmält sej i CS under: setup - verkstygssymbol - enhet. Använd samma enhetsnummer som tidigare och spara detta. Sedan måste CS startas om och då kommer alla funktioner att fungera som vanligt igen.

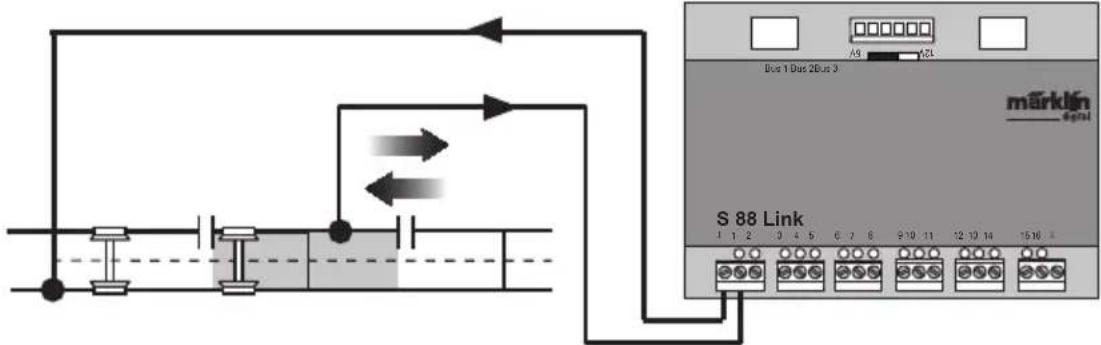

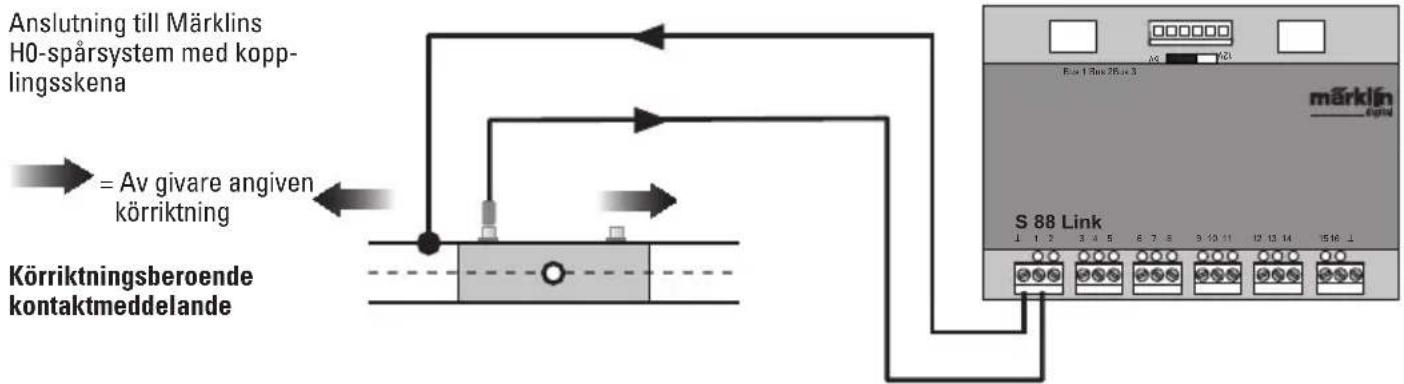

Exempel på anslutning av olika givares kontakter
Jordåterkoppling för samtliga spår-kontakter - endast 1x behövs.
Anslutning till Märklin H0-spårsystem med kontaktskenor
Oberoende av riktningen kontaktmeddelande


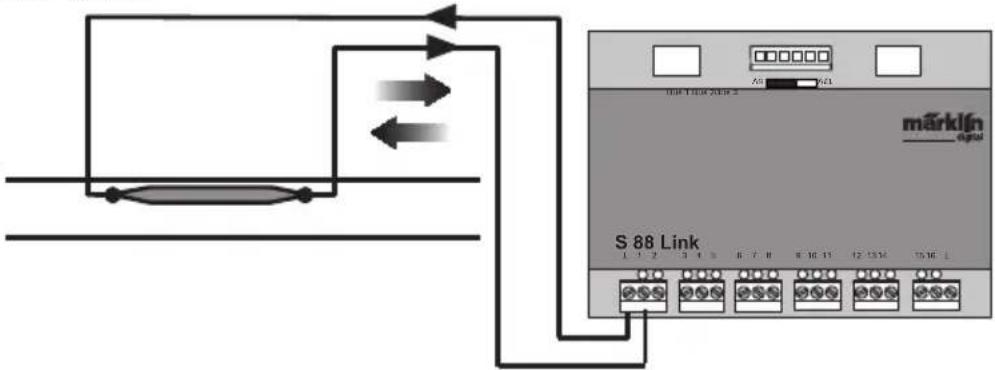

Anslutning till Märklins H0-spårsystem via Reed-kontakt.
Oberoende av riktningen kontakt-meddelande


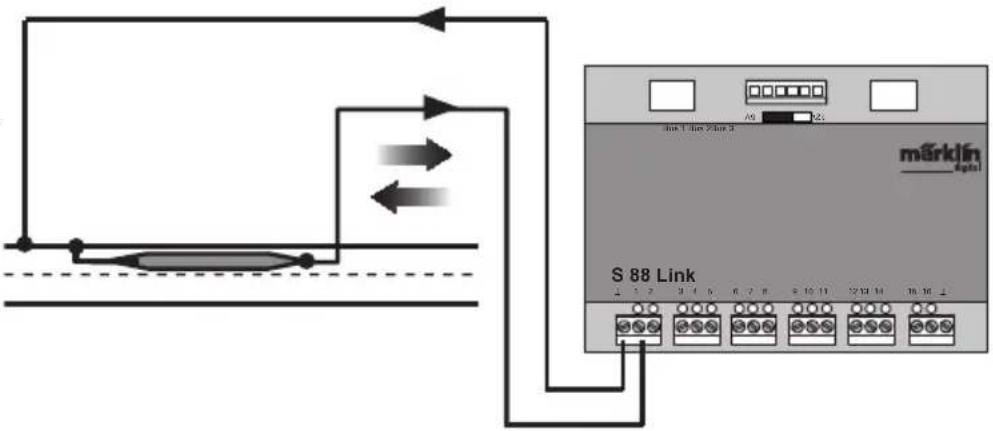

Jordåterkoppling måste ske via Reed-kontakt
Anslutninga till tvåspårs-system, oberoende av spårvidd, endast med Reed-kontakt
Oberoende av riktningen kontakt-meddelande


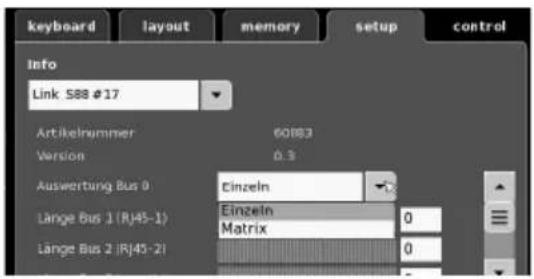

Vill man använda L88 som en knapp-matris (ställpult), så måste följande inställningar göras.

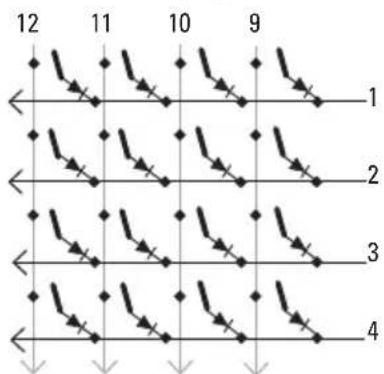

Via inställningar av matrisen kan max 64 knappar användas (till 32 magnetartiklar eller 64 körsträckor). För montage av detta behövs en extra diod 1N4148 per knapp - tänk på diodens riktning vid montaget.
Kontakt 9-16 (ingång) rader
Kontakt 1-8 (utgång) kolumner

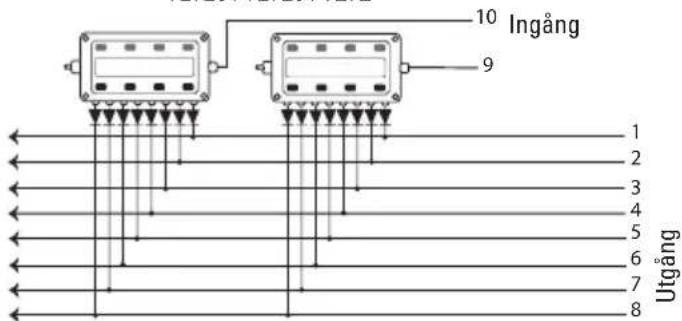

Anslutning av ställpult
Man kan ansluta max 8 ställpultar (ingång 9 - 16)
72720 / 72729 / 7272
Nu måste varje knapp tilldelas en körsträcka. OBSERVERA att körsträckorna i Memory är inställda på automat-trafik.
Indelningen görs via knappen för avancerade inställningar av körsträckor.
Exempel på inskrivning:
Ange först knappens adress (se tabell sidan 73).

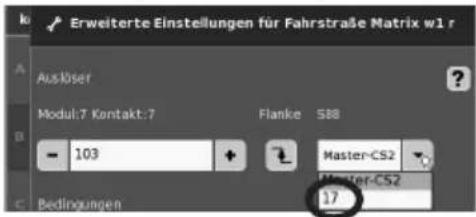

Därefter väljs önskad enhet (här nr 17).

Är allt korrekt inskrivet, bekräftar man detta med den gröna bocken. På den bild som nu visas på displayen bekräftas inställningen med den blå pilen. Därefter bearbetar man ytterligare körsträckor eller så bekräftar man inställningarna och avslutar med den gröna bocken.

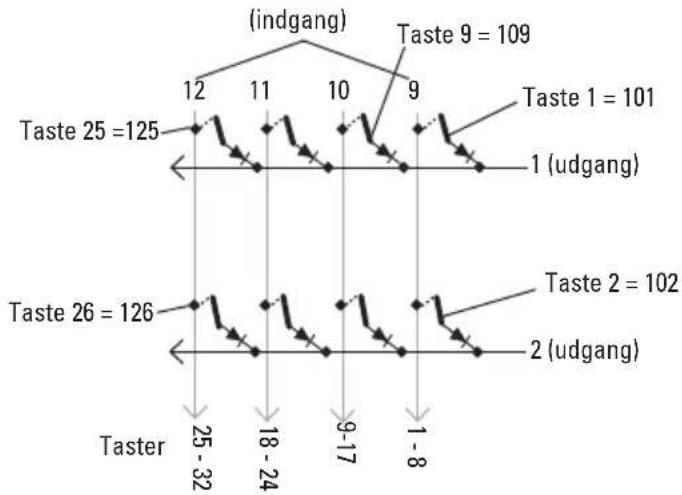

Adresstabell för knapparna
Var god observera att dioder måste byggas in i rätt riktning i förhållande till utgången
Exempel Knapp 1: 9 utgång ansluten till ingång 1 = adress 101.
| 1 101 109 | 117 | 125 1 | 33 141 | 149 | 157 | ||
| 2 102 110 | 118 | 126 1 | 34 142 | 150 | 158 | ||
| 3 103 111 | 119 | 127 1 | 35 143 | 151 | 159 | ||
| 4 104 112 | 120 | 128 1 | 36 144 | 152 | 160 | ||
| 5 105 113 | 121 | 129 1 | 37 145 | 153 | 161 | ||
| 6 106 114 | 122 | 130 1 | 38 146 | 154 | 162 | ||
| 7 107 115 | 123 | 131 1 | 39 147 | 155 | 163 | ||
| 8 108 116 | 124 | 132 1 | 40 148 | 156 | 164 |
Adressieren är knappen (eksempel)
