CWM03-M - Kattlucka Vevor - Gratis bruksanvisning och manual

Produkttyp	Kattlucka för skjutdörr i glas
Märke	Vevor
Modell	CWM03-M
Färg	Vit
Mått på lucköppning (B × H)	209,6 × 311,2 mm (8,25 × 12,25 tum)
Justerbar höjd på skjutdörr	1,93 till 2,05 m (75 7/8 till 80 11/10 tum)
Bredd på skjutdörren	295 mm (11,6 tum)
Huvudmaterial	Aluminiumram, vinyllucka
Ungefärlig vikt	5 kg
Strömförsörjning	Ingen (mekanisk)
Huvudfunktioner	Djurgång, säker låsning med spärr, avtagbar stängningspanel, höjdjustering, tätningslister
Låsning	Spärr medföljer
Stängningspanel	Ja, skjutbar
Tätningslist	Borsttätning och glaslist medföljer
Antal medföljande skruvar	Cirka 25 skruvar (olika typer)
T-stöd	2 stöd medföljer
Underhåll	Rengör luckorna med en mjuk trasa; byt ut luckorna om de krymper/sträcker sig
Säkerhet	Borra inte i glaset; använd skyddsutrustning; dra inte åt skruvarna för hårt
Driftstemperatur	-18 °C till 38 °C (0 °F till 100 °F)
Garanti	Anges inte i manualen

Vanliga frågor - CWM03-M Vevor

Vilka mått har kattluckan CWM03-M?

Lucköppningen är 209,6 × 311,2 mm (8,25 × 12,25 tum). Skjutdörren i glas har en bredd på 295 mm (11,6 tum) och en justerbar höjd på 1,93 till 2,05 m.

Hur installerar jag kattluckan i en skjutdörr i glas?

Montera först de övre och nedre panelerna med hjälp av anslutningsstängerna. Sätt in kattluckan i det övre skenorna på skjutdörren, sänk sedan ner den i det nedre spåret. Fäst höjdjusteringsanordningen med skruvar. Använd T-stöden för att hålla kattluckan mot stolpen. Borra styrhål och fäst med medföljande skruvar.

Kan jag borra i glaset på skjutdörren?

Nej, borra aldrig direkt i glaset. Kattluckan är utformad för att monteras på skenorna och metallstolparna. Använd förborrade hål och T-stöd för att undvika att skada glaset.

Hur justerar jag höjden på kattluckan?

Kattluckan är utrustad med en inbyggd höjdjusteringsanordning. Tryck ner den ordentligt på ena sidan, sedan på den andra för att få in den i skenan. När den är på plats ska anordningen vara helt utfälld och inte vicka.

Ingår låsspärren?

Ja, ett spärrset medföljer. Det fästs på skjutdörrens skena eller på det fasta fönstret med skruvar. Lämna ett mellanrum på cirka 3 mm mellan spärrens ände och skenan.

Hur underhåller jag kattluckan?

Rengör vinylluckorna med en mjuk trasa och tvålvatten. Vid krympning eller uttöjning på grund av temperaturer kan du byta ut eller justera luckorna: ta bort skruvarna från ramen, ta bort stången, byt lucka och sätt tillbaka stången.

Vilka verktyg behövs för installation?

Du behöver: sax, måttband, penna, borrmaskin, borr 2,5 mm, 3,2 mm och 6,5 mm, stjärnmejsel, maskeringstejp och skyddsutrustning.

Är kattluckan lämplig för katter och små hundar?

Ja, öppningens storlek (209,6 × 311,2 mm) passar katter och små hundar. För större djur, välj modell L eller XL.

Vad gör jag om mitt djur vägrar att gå genom kattluckan?

Ställ dig på ena sidan med en godbit och lyft luckan. Låt den nudda djurets rygg efter några passager. Om nödvändigt, håll luckan öppen med tejp i början.

Kan jag använda stängningspanelen för att blockera åtkomst?

Ja, stängningspanelen glider i den inre eller yttre skenan på kattluckan. Den gör att du kan stänga av tillträde vid dåligt väder eller för att hindra ditt djur från att gå ut.

BRUKSANVISNING CWM03-M Vevor

Hunddörr för skjutdörr

Vi fortsätter att sträva efter att erbjuda dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av de besparingar du kan göra genom att köpa vissa verktyg jämfört med de stora toppmärkena och betyder inte nödvändigtvis att det täcker alla kategorier av verktyg som vi erbjuder. Vi påminner dig om att noggrant kontrollera när du gör ett köp hos oss om du faktiskt sparar hälften jämfört med de stora toppmärkena.

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi kommer att informera dig igen om det finns några teknik- eller programuppdateringar för produkten.

Viktig säkerhetsinformation

Förklaring av uppmärksamhetsord och symboler som används i den här guiden

Detta är säkerhetsvarningssymbolen, den används för att varna dig för potentiella risker för personskador.

Följ alla säkerhetsmeddelanden som följer efter denna symbol för att undvika risk för personskador eller dödsfall.

VARNING

VARNING indikerar en farlig situation som, om den inte undviks, kan leda till dödsfall eller allvarliga skador.

FÖRSIKTIGHET

VARNING, som används tillsammans med säkerhetssymbolen, indikerar en farlig situation som, om den inte undviks, kan leda till mindre eller måttliga skador.

OBS

OBS används för att hänvisa till säkra användningsmetoder som inte är relaterade till personskador.

VARNING

- När barn är närvarande i hemmet är det viktigt att tänka på husdjursluckan ur barnsäkerhetssynpunkt. Husdjursluckan kan missbrukas av ett barn, vilket leder till att barnet kommer åt potentiella faror som kan finnas på andra sidan husdjursluckan. Köpare/husägare med simbassänger bör se till att husdjursluckan övervakas hela tiden och att poolen har tillräckliga hinder för inträde. Om en ny fara skapas utanför ditt hem, som kan nås genom husdjursluckan, stäng panelen eller lås om tillämpligt, finns för...

estetiska och energieffektiva ändamål och är inte avsedd som en säkerhetsanordning. VEVOR ansvarar inte för oavsiktlig användning och köparen av denna produkt tar fullt ansvar för tillsynen av öppningen den skapar.

- Elverktyg. Risk för allvarliga skador; följ alla säkerhetsanvisningar för elverktyg. Var noga med att alltid bära korrekt säkerhetsutrustning.

FÖRSIKTIGHET

- Användaren måste, före installationen, bekanta sig med alla byggföreskrifter som kan påverka installationen av husdjursdörren och tillsammans med en licensierad entreprenör avgöra dess lämplighet för en given installation. Denna husdjursdörr är inte en branddörr. Det är viktigt för ägaren och entreprenören att beakta eventuella risker som kan finnas inuti eller utanför husdjursdörren, och eventuella risker som kan uppstå genom efterföljande förändringar av din egendom och hur de kan relatera till dess existens och användning, inklusive felaktig användning av husdjursdörren.

OBSERVERA

• Förvara dessa instruktioner tillsammans med viktiga dokument; se till att överföra dem till den nya ägaren av fastigheten.
• Innan installation och borrning, kontrollera tillverkarens garanti för din skjutdörr i glas. Obehöriga ändringar eller modifieringar kan ogiltigförklara garantin. Montering av skruvar i dörrkarmar eller dörrposter av vinyl kan orsaka sprickor i vinylen.
• Applicera glasrengöring och tätningslister på en ren och torr yta vid temperatur över 17 °C.
• Se till att det inte finns något under dörren där du ska borra hålen eller skära öppningar.
• Använd en manuell skruvmejsel för att dra åt skruvarna. Dra inte åt för hårt. Överdriven åtdragning kan skeva husdjursluckans karm.
• Det är inte möjligt att skära hål i härdat glas eller dubbelglas förutom vid tillverkningstillfället. Rådfråga en professionell glasmästare eller glastillverkare för att installera husdjursluckan i en glasdörr eller ett glasfönster.

Modell och parametrar

Mått för skjutdörr i glas i 1 del

Modell	Bredd	Höjd	Färg
CWM03-M	11,6 tum (295 mm)	75 7/8" - 80 11/16"(1,93–2,05 m)	Vit
CWM03-L	13,58 tum (345 mm)
CWM03-XL	17" (431 mm)
CWM03-L -B	13,58 tum (345 mm)		Brun
CWM03- X L-B	17" (431 mm)
CWM03-M -H	11,6 tum (295 mm)	91 7/16 " - 96 "( 2,32 - 2,44 m )	Vit
CWM03-L -H	13,58 tum (345 mm)
CWM03-XL -H	17" (431 mm)

Dörrstorlek

CWM03-M / CWM03-M -H : 8 1/4 tum B × 12 1/4 tum H (209,6 × 311,2 mm)

CWM03-L / CWM03-L -B / CWM03-L -H :

260,4 × 412,8 mm (B × H)

CWM03-XL / CWM03-XL -B/ CWM03-XL -H :

346 × 600 mm (B × H)

Komponenter

Freedom Patio Panel	T-fästen (2)M4 x 12 mmPlåtskruvar (10)	Självhäftande tätningar
	M3*10mm självgängandetvärgängande skruvar (3	Spärrmontering
	Stängningspanel	Anslutningsstång (2)M3,5*10 mm försänktagångskruvar med brutenände (10)
	M3,5*12 mm Storaplatthuvudskruvar (2)	Installationsguide

Verktyg som behövs

sax	Måttband	Säkerhetsutrustning	Maskering ellerMålartejp	Penna
Borra	(2,5 mm)Borrspett	(3,2 mm)Borrspett	(6,5 mm)Borrspett	Phillips-skruvmejsel

Viktiga definitioner

Storlek på reservflik: Total storlek på flik när den tas bort från husdjursdörren. Öppningsstorlek för luckan: Användbart utrymme för att husdjur ska kunna gå in ut genom husdjursluckan.

Övre dörrsektion: Sektion av skjutdörr i glas för husdjur med glas. Nedre dörrsektion: Sektion av skjutdörr i glas med husdjursdörr.

Höjdjusterare: En metallpanel med fjädrar placerad ovanför den övre dörrsektionen för att justera höjden på skjutdörr i glas för husdjur.

Höjd på skjutdörr i glas för husdjur

Öppning av skjutdörrsram i glas: Öppning i skjutdörrsram mellan den övre dörrspåret och den nedre dörrspåret.

Synlig skjutdörrsram: Skjutdörrsram i glas som är synlig och exponerad i inner- eller yttervägg.

Infälld skjutdörrsram: Skjutdörrsram i glas som är i jämnhöjd med eller knappt s i inner- eller yttervägg.

inner- eller yttervägg

Höjd: Höjden från golvet till botten av fliken i husdjursluckan. Det är höjden som husdjuret

måste kliva över för att gå in eller ut genom husdjursdörren.

Panelribbor: Upphöjda ribbade linjer på vänster och höger sida av skjutdörrens husdjursram i glas för att

indikera borrning utanför ribblinjens område. Borra inte innanför ribblinjen eftersom det finns glas och

kommer att gå sönder om borrning sker i detta område.

Driftstemperaturområde: 0° F till 100° F (-18° C till 38° C)

Installera din skjutbara husdjursdörr i glas

NOTICE

Innan installation och borrning, kontrollera tillverkarens garanti för din skjutdörr i glas. Obehöriga ändringar eller modifieringar kan ogiltigförklara garantin. Montering av skruvar i dörrkarmar eller dörrposter av vinyl kan orsaka sprickor i vinylen.

Steg 1

Mäta

HUR MÄTER MAN?

1A. Innan du köper en skjutdörr i glas till husdjur måste du bestämma höjden på öppningen till din skjutdörrs karm. Mät från den högsta punkten i den övre dörrskenan till den lägsta punkten i den nedre dörrskenan.

Steg 2

Installera skjutdörr i glas för husdjur

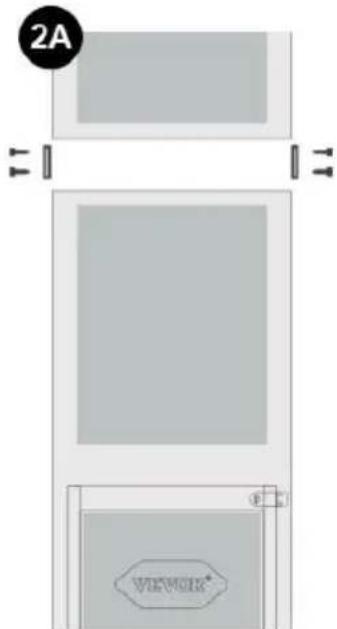

2A. Innan du fortsätter med installationen, montera topp- och bottenpanelerna till stycke. Skjut in kopplingsstängerna i hålen i bottenpanelen och sätt i (2) M3,5*10 platthuvudskruvar i varje kopplingsstång. Skjut sedan topppanelen ner över kopplingsstängerna och sätt i 2 skruvar på varje sida. Kontrollera att de 2 dörrpanelerna är justerade och dra sedan åt alla 8 skruvar.

CAUTION

Var försiktig när du monterar ihop dörrens två halvor. Detta kan vara en potent klämpunkt och leda till skador.

OBS! Ta bort allt förpackningsmaterial, inklusive kartonginlägg inuti höjdjusteraren.

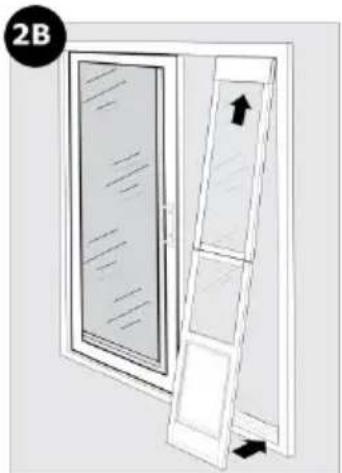

2B. Skjutdörren i glas förs in i öppningen i din skjutdörr mot dörrkarmen. Din skjutdörr kommer att stängas mot den. Med skjutdörren öppen, för in den övre av skjutdörren med höjdjusteraren i den övre dörrspåret på insidan.

sidan av skjutdörren i glas. Lyft upp och placera den nedre delen av skjutdörre glas i den nedre dörrspåret på insidan av skjutdörren. Se till att sidan av skjut glas som visar flikskruvarna är på insidan av din skjutdörr.

OBS! Du kan behöva dra ner höjdjusteraren för att passa den skjutbara glasdörndin skjutbara glasdörrsskena. Dra bestämt ner ena sidan och sedan den andra.

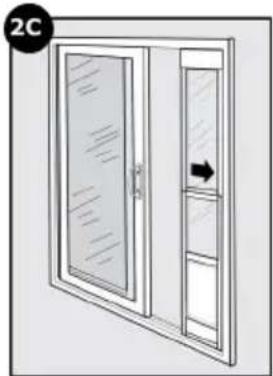

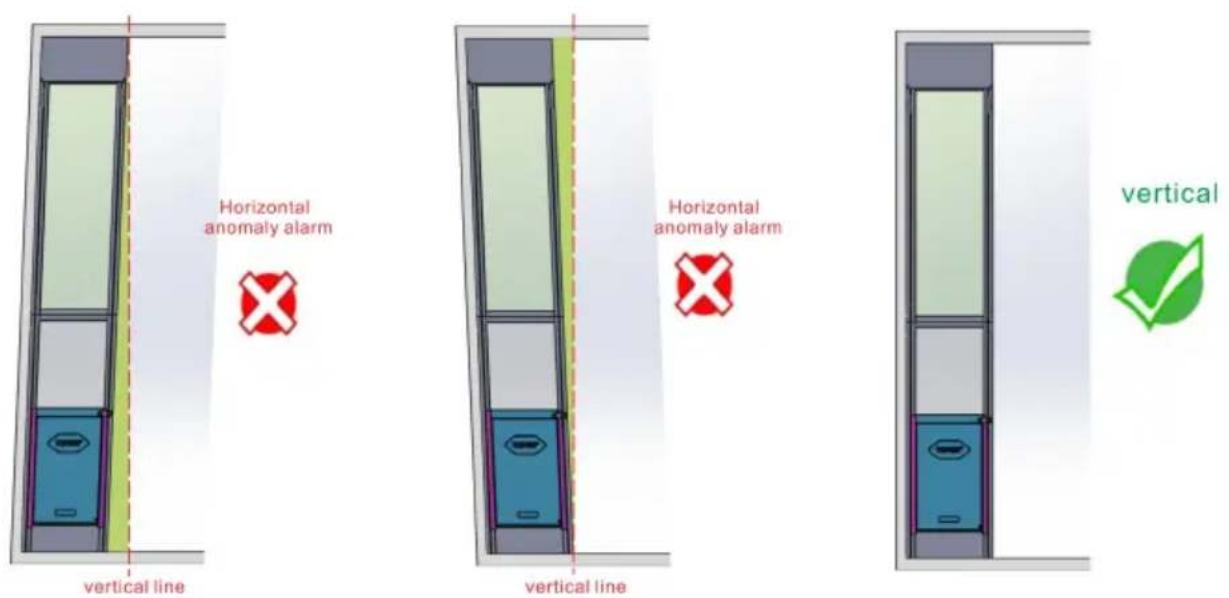

2C. Kontrollera först om dörrkarmens vinkel är rät (90°). Flytta den skjutbara glasdörren till dörrkarmen. Den skjutbara glasdörren ska vara i jämnhöjd med dörrkarmen utan några mellanrum. Se till att höjdjusteraren är helt utdragen och lutar åt ena sidan. Om några mellanrum upptäcks, lägg till mellanlägg tills kante husdjursdörren är parallell med skjutdörrens kontaktlinje. Innan du borrar, se till du är nöjd med installationen av den skjutbara glasdörren. Se följande diagram korrekt installation.

Steg 3

Fäst den skjutbara glasdörren för husdjur

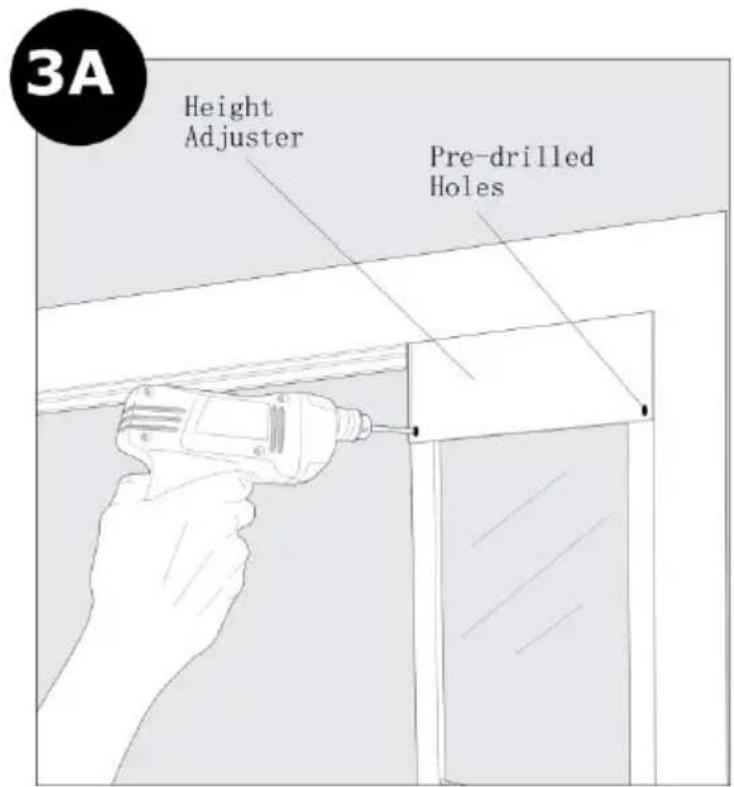

3A. Skjut ut den skjutbara glasdörren för husdjur något från dörrkarmen för att v de förborrade hålen i höjdjusteraren. Borra (2,5 mm) hål genom de två förborrad hålen på insidan av höjdjusteraren. Fäst höjdjusteraren på den skjutbara glasdörr med två M3*10 mm Själgängande skruvar med tvärskär . Skjut den skjutbara husdjursluckan mot dörrkarmen. Se till att den är i jämnhöjd utan några springo Skjutdörr i glas för husdjur för synliga eller infällda dörrkarmar Montera skjutdörr i glas för husdjur med T-fästen och skruvar

- Skjut den skjutbara glasdörren för husdjur mot skjutdörrens karm. Mät och ma den övre delen

mitten och undersidan av skjutdörren i glas där skjutdörren kommer att stängas Markera sedan på skjutdörrskarmen (använd en penna eller något som går att rengöra).

Dessa markeringar är endast avsedda som markeringsguide för de två T-fästena.

- Skjut panelen fram och uppåt för att kunna placera T-fästena i skjutdörrens sp

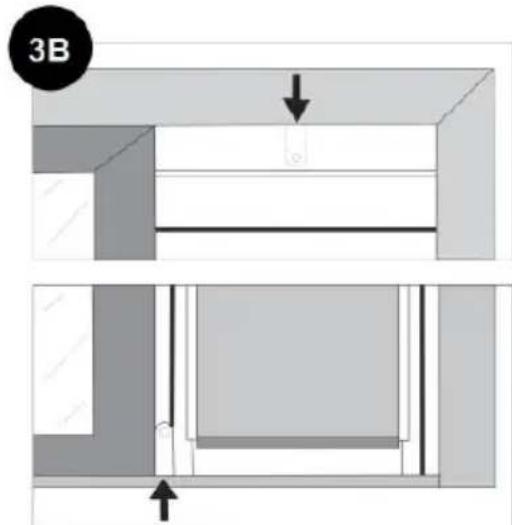

3B. Ta ett av T-fästena och placera det högst upp på den glidande glasskenan. T-delen av fästet är i linje med ditt märke. Markera med en penna på insidan av skenan för dina pilothål och gör detsamma för den nedre skenan. (T-fästena är universella och fungerar i den övre eller nedre skenan).

Använd ett 3,2 mm borr för att borra förborrhål för T-fästena högst upp och längs på skjutdörren i glas. Sätt tillbaka T-fästena på plats och fäst T-fästena högst upp och längst ner på skjutdörrens skena med de medföljande plåtskruvarna på 4 mm x 12 mm. Skjut in din skjutdörr.

Skjut husdjursdörren i glas tillbaka mot dörrkarmen så ser du T-fästena framför skjutbara husdjursdörren i glas.

Använd ett (3,2 mm) borr för att borra förhål genom T-fästena och in i glidglas Husdjurslucka upptill och nedtill. Fäst fästena med de medföljande skruvarna.

Steg 4

Installera lås

OBSERVERA

Innan installation och borrning, kontrollera tillverkarens garanti för din skjutdörr i glas. Obehöriga ändringar eller modifieringar kan ogiltigförklara garantin. Montering av skruvar i dörrkarmar eller dörrposter av vinyl kan orsaka sprickor i vinylen.

VARNING

BORA INTE I GLAS.

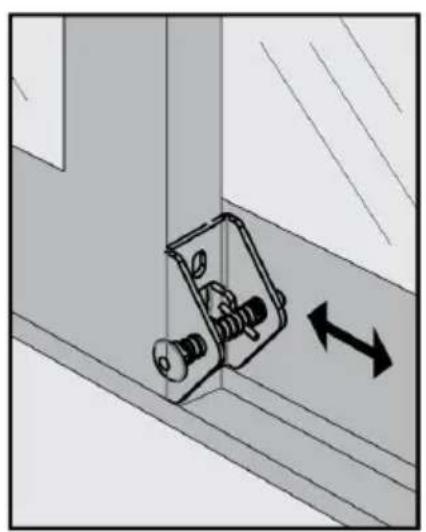

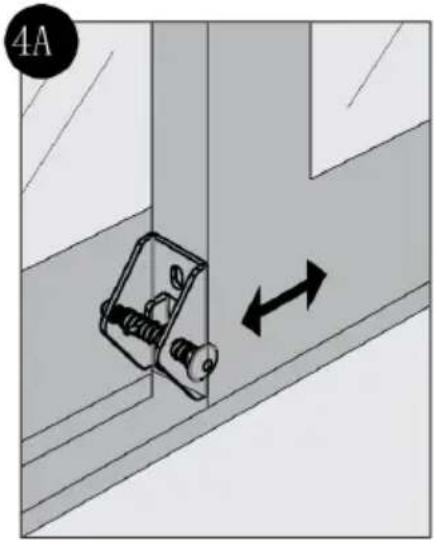

1. Stäng skjutdörren i glas tätt mot uteplatspanelen. Placera spärren längst ner uppe på din befintliga skjutdörr i glas. Med låsbulten i infällt läge, pekande mot skjutdörren i glas eller den fasta väggen. Lämna cirka 3 mm utrymme mellan låsbultens spets och skenan.
2. Håll låset ordentligt på plats, markera skruvhålen och mitten av låsbulten i slutet på skjutdörren i glas eller det fasta fönstret.

Obs: Kontrollera borrmärkenas placering för att se till att de inte kommer i kontakt med glaset på någon av dem.

skjutdörren i glas eller uteplatspanelen vid borrning.

1. Borra två förborrhål för att fästa spärren (3,5 mm) för skjutdörrar i aluminium (2,5 mm) för skjutdörrar i trä eller vinyl. Borra ett 6 mm hål för låsbulten.
2. Fäst spärren med två M4*12mm plåtskruvar. Dra inte åt för hårt.

Bra tips: Om det blir för hårt åtdraget och du har avskalat anslutningen, flytta något uppåt eller nedåt och borra om monteringshålen. Ett annat alternativ är att borra befintliga hål till en större storlek och montera plastpluggar. Plastpluggar köps i vilken lokal järn- eller byggvaruhandel som helst.

Låsmontering på skjutdörr

Spärrmontering på stationärt fönster

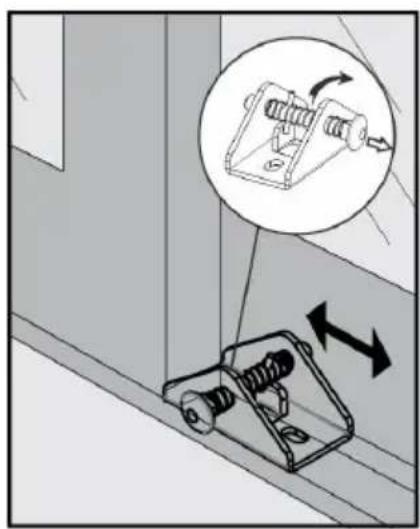

Spärrmontering i nedre spår

Steg 5

Installera glasrengöring och tätningslister

5A. Glassopen ska monteras på bakkanten av skjutdörren för att täta mellan den stationära glasdörren. Tätningslisten ska monteras på framkanten av skjutdörren för att täta mellan husdjursdörren och skjutdörren.

5B. Stäng skjutdörren i glas mot husdjursdörren i glas. Rengör och torka skjutdörrens bakkant. Placera glassopen vid den övre glaskanten med den flexibla delen vidrörande

glaset på den stationära dörren. Dra försiktigt bort baksidan och tryck fast glaslisten medan du rör dig ner till botten av glaset. Klipp bort eventuellt överskott med

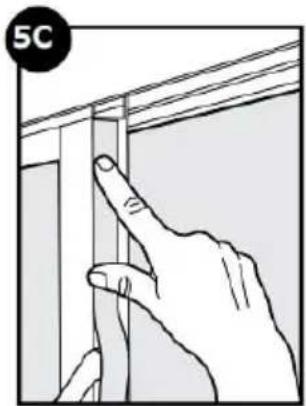

5C. Öppna skjutdörren i glas. Rengör och torka framkanten på skjutdörren. Placera tätningslisten i den övre framkanten mot insidan. Dra försiktigt bort baksidan och tryck tätningslisten på plats medan du rör dig ner mot dörrens undersida. Klipp eventuellt överskott med en sax.

Steg 6

Träna ditt husdjur

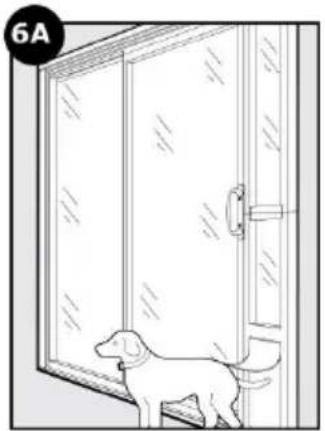

6A. Det kan vara bra om du är på ena sidan av dörren och ditt husdjur på den andra. Lyft fliken några centimeter och försök att prata med ditt husdjur genom dörren. När ditt husdjur har gått igenom några gånger, låt fliken nudda ditt husdjurs rygg så de blir bekväma med att använda husdjursluckan. Om ditt husdjur inte vill gå igenom dörren, tejpa upp fliken tills de använder den på egen hand.

Bra tips: Prova godis för att uppmuntra ditt husdjur att gå igenom husdjursluckan och bli bekväm med att använda den.

Stängningspanel

Stängningspanelen skjuts in i skenan på insidan (eller utsidan) av den skjutbara glasdörren för husdjur. Den är praktisk vid dåligt väder eller för att hindra ditt husdjur från att använda den.

Ersättningsflikar

Byt ut och justera

Vid extrema väderomslag kan vinylflikar krympa under kalla månader och töjas ut under varmare månader. De är enkla att byta ut eller justera för att säkerställa passform under säsongsväxlingar.

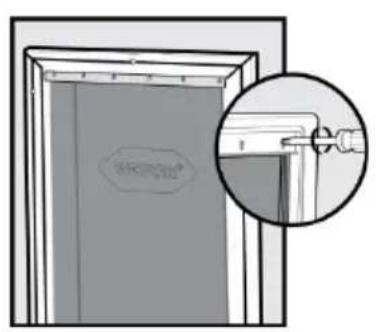

För att byta ut: Ta bort skruvarna från husdjursdörrens inre ram.

Ta bort stången och fliken.

Byt ut den nya vinylfliken och placera den horisontellt och vertikalt så att den passar i dörrkarmen.

Byt ut den befintliga stången och dra åt skruvarna.

För att justera: Lossa lätt skruvarna från husdjursdörrens inre karm.

Flytta stången något bort från fliken.

Justera fliken horisontellt och/eller vertikalt så att den passar i dörrkarmen.

Tryck stången mot fliken och dra åt skruvarna.

Användarvillkor och ansvarsbegränsning

1. Användarvillkor

Denna produkt erbjuds dig under förutsättning att du accepterar villkoren och meddelandena häri utan ändringar. Användning av denna produkt innebär godkännande av alla sådana villkor och meddelanden.

2. Korrekt användning

Denna produkt är avsedd för användning med husdjur där träning önskas. Ditt husdjurs specifika temperament kanske inte passar denna produkt. Om du är osäker på om detta är lämpligt för ditt husdjur, vänligen kontakta din veterinär eller certifierade tränare. Korrekt användning inkluderar att läsa igenom hela bruksanvisningen som medföljer din produkt och eventuella specifika varningsmeddelanden.

3. Ingen olaglig eller förbjuden användning

Denna produkt är endast avsedd för användning med husdjur. Denna

husdjursträningsenhet är inte avsedd att skada, skada eller provocera. Att använda denna produkt på ett annat sätt än det är avsett kan leda till brott mot federala, statliga eller lokala lagar.

4. Ansvarsbegränsning

Under inga omständigheter ska vevor vara ansvarigt för några direkta, indirekta, straffrättsliga, oförutsedda, särskilda eller följdskador, eller några skador som helst som uppstår på grund av eller i samband med användning eller missbruk av produkten. Köparen tar på sig alla risker och allt ansvar från användningen av produkten.

5. Ändring av villkor

Radio Systems Corporation förbehåller sig rätten att ändra de villkor och meddelanden som gäller för denna produkt.
