Produkttyp	Sanitär macerationspump
Märke	Vevor
Modell	FLO500-DE Pro
Strömförsörjning (EU)	220-240 V ~ 50 Hz, 500 W
Strömförsörjning (US)	110-120 V ~ 60 Hz, 0,7 hk (≈ 520 W)
Maximal flödeshastighet	110 l/min (EU) / 29 GPM (US)
Maximal tryckhöjd	8 m (EU) / 26 ft (US)
Vatteninlopp	WC + 3 extra inlopp (dusch, tvättställ, etc.)
Vattenutlopp	1" (32 mm) med möjlig reducering till 22 mm
Tillåten vattentemperatur	1 °C (min) till 90 °C (max)
Termiskt skydd	Ja, automatisk avstängning vid överhettning (varaktighet 2 h)
Elektrisk klass	Klass I (med skyddsledare)
Rekommenderad säkring	3 A
Backventil	Inbyggd som standard
Skärblad	Ja, för att mala fasta avfall
Rengöring av luftaren	Rengör regelbundet för att undvika blockering
Säkerhet	Elektrisk installation av en fackman; stängs av vid överhettning
Reparerbara reservdelar	Backventil, kondensator

Vanliga frågor - FLO500-DE Pro Vevor

Hur installerar jag pumpen FLO500-DE Pro?

Installationen måste utföras av en kvalificerad tekniker i enlighet med gällande elbestämmelser. Apparaten är avsedd för en horisontell toalett med utlopp 18 cm från golvet. Alla andra inlopp (dusch, tvättställ) måste matas med självtryck. Utloppet använder en 32 mm (1 tums) anslutning; användning av 90°-böjar är förbjuden för att undvika blockeringar.

Vad är den maximala tryckhöjden?

Den maximala tryckhöjden är 8 meter för EU-versionen (220-240 V) och 26 fot (cirka 7,9 m) för US-versionen (110-120 V). OBS: om avloppet är horisontellt måste ledningen ha en lutning på 1 %.

Kan jag ansluta flera apparater (toalett, dusch, tvättställ)?

Ja, apparaten kan ta emot upp till tre extra inlopp utöver toaletten. Förslutningslock medföljer för oanvända inlopp. Varje inlopp måste matas med självtryck.

Vad gör jag om motorn går men vattnet rinner långsamt?

Kontrollera och rengör luftaren som sitter i locket. En igensatt luftare är den vanligaste orsaken till minskat flöde. Se felsökningstabellen i manualen.

Vad gör jag om motorn inte startar?

Kontrollera först strömförsörjningen och säkringen (3 A). Om uttaget är defekt, reparera det. Ta annars bort locket och torka sensorn med en hårtork. Vid motor- eller kondensatorproblem, kontakta en fackman.

Vad är den maximala vattentemperaturen?

Den tillåtna vattentemperaturen är mellan 1 °C (för att undvika frost) och 90 °C maximalt. Överskrid inte denna gräns för att inte skada apparaten.

Hur underhåller jag pumpen?

Rengör regelbundet luftaren för att undvika blockeringar. Om ett främmande föremål blockerar pumpen, stäng av strömmen, demontera och ta bort föremålet. Vid längre frånvaro, stäng av vattentillförseln.

Kan jag använda våtservetter eller bindor?

Nej, apparaten är endast avsedd för mänskliga avfall och lösligt toalettpapper. Våtservetter, bindor, tamponger, kondomer etc. kan skada bladen och blockera pumpen.

Vad gör jag om pumpen låter?

Onormalt ljud indikerar ofta ett främmande föremål i pumpen. Stäng av strömmen, ta bort locket och rengör insidan. Om ljudet kvarstår, kontakta en fackman.

Hur gör jag för att kassera apparaten?

Denna produkt omfattas av EU-direktivet 2012/19/EU (WEEE). Kasta den inte med hushållsavfallet. Lämna den på en insamlingsplats för återvinning av elektriska och elektroniska apparater.

BRUKSANVISNING FLO500-DE Pro Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

ANVÄNDARE AV MACERATOR PUMP MANUELL

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

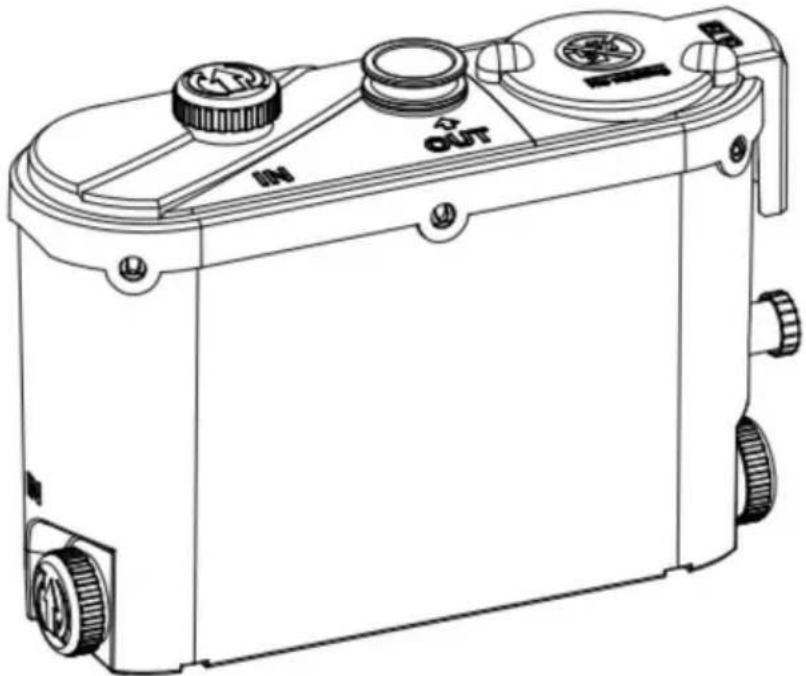

MACERATOR PUMP

MODELL: FLO500-DE Pro

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Vänligen påminnelse

FLO500-DE Pro har utvecklats med största omsorg och är testad i fabrik. Därför är det möjligt att testvattnet finns kvar i apparaten.

TILLBEHÖR

Vattentemperaturen bör vara minst 1ÿ för det är viktigt att enheten fryser inte och en maximal vattentemperatur är 90 ÿ.

Modell	Input	Max Effekt Max Flöde Max Lyft Vatteninlopp				Vattenuttag
FLO500-DE Pro (USA)	AC110-120V 60 Hz	0,7 hk 29GPM		26 fot WC+3		1
FLO500-DE Pro (EU)	AC220-240V 50 Hz	500W	110 LPM	8m	WC+3	1

WARNING: Endast installationer som överensstämmer med ovanstående specifikationer är acceptabla.

NOTICE

Maceratorn är helt enkelt en tank som tyngdkraftsmatas från din toalett, tvättmaskin, dusch etc. med en inbyggd tryckvakt som känner av det inkommande avfallet och startar en pump kombinerat med skärblad. Detta reducerar avloppsvattnet till en lättpumpad vätska som sedan pumpas längs rör med liten diameter in i avloppen. En backventil är monterad som standard så att enheten kan pumpa upp till 8 m vertikalt.

INSTALLATION

ÿ ELEKTRIK

Enheten måste installeras enligt gällande elektriska föreskrifter med en

avsäkrad utlöpare monterad utanför rummet avsäkrad med 3 ampere. Vi rekommendera att detta görs av en legitimerad elektriker.

ÿ Anslutning

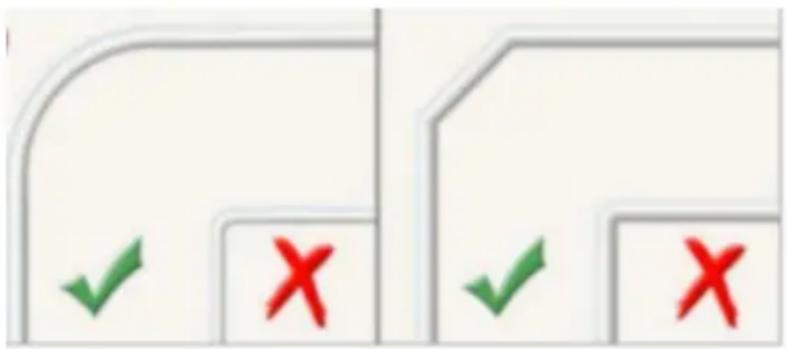

Aggregatet är designat för en horisontell toalett med ett utlopp på standardeuropeisk 18 cm till utloppscentrum från golvet. Alla andra inlopp måste tyngdkraften matas in i enheten. Uttaget kommer som standard med 32 mm anslutning, dock kan 22 mm användas med reducering. Det som är mycket viktigt är att rördragningen använder radieböjar och att det är förbjudet att använda 90-graders (rätvinkliga) krökar eftersom blockeringar kan uppstå.

Om vattenutloppet släpps ut horisontellt måste vattenröret ha 1 % lutning.

Om avloppsvattnet släpps ut uppåt, bör det horisontella röret inte överstiga 1 fot (30 cm).

ÿ Inlopp

Enheten kan användas bara för en ingång som en toalett eller dusch eller handfat eller allt på en gång och täcklock finns för att möjliggöra detta.

WARNINGAR

(1) Elinstallation: ·Anslutningen

ska utföras av en kvalificerad tekniker och reglerna för elektriska installationer (NEN 1010) ska uppfyllas.

- Om apparatens nätsladd är skadad ska den bytas ut av apparatens tillverkare eller leverantör.

Detta kommer att undvika att skapa faror.

-Anslutningen av din apparat är klass 1.

Anslut apparaten till ett uttag med skyddsledare.

(2) Termiskt skydd: ·Denna

apparat är utrustad med termiskt skydd som stänger av apparatens strömförsörjning i 2 timmar efter överhettning för säkerhets skull skäl.

- Slå på den elektriska anslutningen endast när apparaten är helt installerad.

- Vid långvarig frånvaro (t.ex. semester) ska vattentillförseln till apparaten vara stängd.

-Utsätt inte apparaten för temperaturer under 0ÿ eller över 50ÿ.

(3) Om anvisningarna inte följs kan det orsaka personliga säkerhetsrisker.

(4) Fel

användning Använd endast för mänskliga exkrementer+lösligt toalettpapper. Några exempel på skador orsakade av felaktig användning inkluderar slipning av bomullsull, tamponger, dambindor, trosskydd, mat, kondomer, handdukshår och sköljvätskor samt lösningsmedel eller oljor.

FELSÖKNING

Vissa funktionsfel i kvarnen är inte praktiskt taget allvarliga. Du kan rätta till det själv. För att diagnostisera och hitta en lösning på problemet, se till diagrammet nedan. För andra fel, kontakta leverantören eller a kvalificerad fackman.

FEL	MÖJLIGA ORSAKER	LÖSNINGAR
Apparaten då och då börjar fungera	De anslutna rörledningarna är läcker	Kontrollera installationen framför av apparaten
	Backventilen läcker	Rengör eller byt ut backventilen
Motorn går som den ska, men vattnet rinner långsamt bort.	Luftaren i locket är blockerad	Rengör luftaren
Motorn går ordentligt men nonstop eller körs på länge	Höjden eller längden på avloppet är för stor eller för många böjar används (strömavbrott)	Kontrollera installationen
	Pumpen är blockerad	Stäng av strömmen, demontera pumpen och avblockera
Motorn är inte påslagen Strömförsörjningen är inte påslagen påslagen		Slå på strömförsörjningen (upprepa)
		Kontakten är defekt
		Problemet med motorn eller sensor
Motorn skramlar med ett ljud. Det finns ett konstigt föremål i motorn motor		Ta av locket, spola rent och torka upp sensorn (hårtork)
Motorn surrar och roterar inte	Kondensorn är trasig eller har problem med motorn	Ta kontakt med en kvalificerad specialist eller leverantör
	Det finns ett konstigt föremål i Ta av locket, rengör det och motor	Ta av locket, rengör det och ta bort föremålet
	FCC-information:VARNING:Ändringar eller modifieringar som inte uttryckligen godkänts avpart som är ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda utrustningen!Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:1) Denna produkt kan orsaka skadliga störningar.2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.VARNING:Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som är ansvarig för efterlevnaden kan upphäva användarens behörighet att använda produkten.Obs:Denna produkt har testats och befunnits följa gränserna för aKlass B digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadlig störningi en bostadsanläggning.Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation.Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och på produkten, uppmanas användaren att försöka korrigera störningen med en eller flera av följande åtgårder.Rikta om eller flytta mottagningsantennen.Öka avståndet mellan produkten och mottagaren.Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.Rådfråga återförsäljaren eller en erfaren radio/TV-tekniker för bistånd.
	Korrekt avfallshanteringDenna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.
