Produkttyp	Sanitäre Abwasserpumpe
Marke	Vevor
Modell	FLO500-DE Pro
Stromversorgung (EU)	220-240 V ~ 50 Hz, 500 W
Stromversorgung (US)	110-120 V ~ 60 Hz, 0,7 PS (≈ 520 W)
Maximale Durchflussrate	110 L/min (EU) / 29 GPM (US)
Maximale Förderhöhe	8 m (EU) / 26 ft (US)
Wasserzulauf	WC + 3 zusätzliche Eingänge (Dusche, Waschbecken, usw.)
Wasserauslass	1 Zoll (32 mm) mit Reduzierstück 22 mm möglich
Zulässige Wassertemperatur	1 °C (min) bis 90 °C (max)
Überhitzungsschutz	Ja, automatische Abschaltung bei Überhitzung (Dauer 2 Std.)
Schutzklasse	Schutzklasse I (mit Schutzleiter)
Empfohlene Sicherung	3 A
Rückschlagklappe	Standardmäßig integriert
Schneidmesser	Ja, zum Zerkleinern von Feststoffen
Reinigung des Belüfters	Regelmäßig reinigen, um Verstopfungen zu vermeiden
Sicherheit	Elektroinstallation durch Fachmann; Abschaltung bei Überhitzung
Reparierbare Ersatzteile	Rückschlagklappe, Kondensator

Häufig gestellte Fragen - FLO500-DE Pro Vevor

Wie installiere ich die Pumpe FLO500-DE Pro?

Die Installation muss von einem qualifizierten Techniker gemäß den geltenden elektrischen Vorschriften durchgeführt werden. Das Gerät ist für eine horizontale Toilette mit einem Ausgang in 18 cm Höhe über dem Boden ausgelegt. Alle anderen Eingänge (Dusche, Waschbecken) müssen durch Schwerkraft gespeist werden. Der Auslass verwendet einen 32 mm (1 Zoll) Anschluss; die Verwendung von 90°-Bögen ist zur Vermeidung von Verstopfungen verboten.

Was ist die maximale Förderhöhe?

Die maximale Förderhöhe beträgt 8 Meter für die EU-Version (220-240 V) und 26 Fuß (ca. 7,9 m) für die US-Version (110-120 V). Achtung: Bei horizontalem Abfluss muss das Rohr ein Gefälle von 1% haben.

Kann ich mehrere Geräte (Toilette, Dusche, Waschbecken) anschließen?

Ja, das Gerät kann neben der Toilette bis zu drei zusätzliche Eingänge aufnehmen. Für nicht genutzte Eingänge werden Verschlusskappen mitgeliefert. Jeder Eingang muss durch Schwerkraft gespeist werden.

Was tun, wenn der Motor läuft, aber das Wasser nur langsam abfließt?

Überprüfen und reinigen Sie den Belüfter im Deckel. Ein verstopfter Belüfter ist die häufigste Ursache für reduzierten Durchfluss. Konsultieren Sie die Fehlersuchtabelle in der Anleitung.

Was tun, wenn der Motor nicht anläuft?

Überprüfen Sie zuerst die Stromversorgung und die Sicherung (3 A). Wenn die Steckdose defekt ist, reparieren Sie sie. Andernfalls entfernen Sie den Deckel und trocknen Sie den Sensor mit einem Föhn. Bei Problemen mit Motor oder Kondensator wenden Sie sich an einen Fachmann.

Was ist die maximale Wassertemperatur?

Die zulässige Wassertemperatur liegt zwischen 1 °C (um Frost zu vermeiden) und maximal 90 °C. Überschreiten Sie diesen Grenzwert nicht, um das Gerät nicht zu beschädigen.

Wie warte ich die Pumpe?

Reinigen Sie regelmäßig den Belüfter, um Verstopfungen zu vermeiden. Wenn ein Fremdkörper die Pumpe blockiert, schalten Sie die Stromversorgung aus, demontieren Sie die Pumpe und entfernen Sie den Gegenstand. Bei längerer Abwesenheit schließen Sie die Wasserzufuhr.

Kann ich Feuchttücher oder Tampons verwenden?

Nein, das Gerät ist nur für menschliche Ausscheidungen und lösliches Toilettenpapier ausgelegt. Feuchttücher, Tampons, Damenbinden, Kondome usw. können die Klingen beschädigen und die Pumpe verstopfen.

Was tun, wenn die Pumpe Geräusche macht?

Ein ungewöhnliches Geräusch deutet oft auf einen Fremdkörper in der Pumpe hin. Schalten Sie die Stromversorgung aus, entfernen Sie den Deckel und reinigen Sie das Innere. Wenn das Geräusch anhält, wenden Sie sich an einen Fachmann.

Wie entsorge ich das Gerät?

Dieses Produkt unterliegt der europäischen Richtlinie 2012/19/EU (WEEE). Entsorgen Sie es nicht im Hausmüll. Bringen Sie es zu einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten.

BEDIENUNGSANLEITUNG FLO500-DE Pro Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

BENUTZER DER ZERKLEINEREPUMPE HANDBUCH

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht notwendigerweise alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

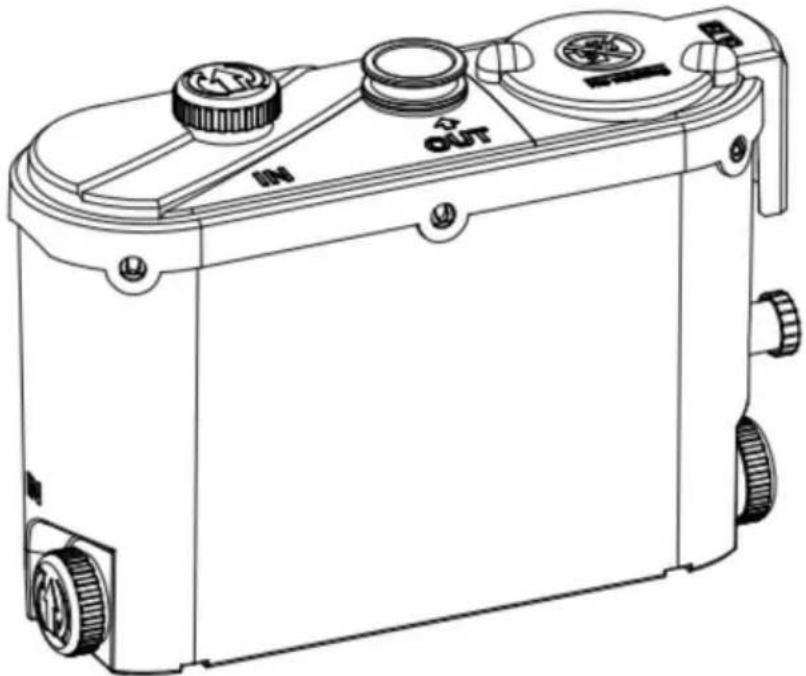

ZERKLEINEREPUMPE

MODELL: FLO500-DE Pro

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie -Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Freundliche Erinnerung

Das FLO500-DE Pro wurde mit größter Sorgfalt entwickelt und im Werk geprüft. Daher ist es möglich, dass das Prüfwasser im Gerät verbleibt.

ZUBEHÖR

Die Wassertemperatur sollte mindestens 1 ^y betragen, denn es ist wichtig, dass das Gerät friert nicht ein und die maximale Wassertemperatur beträgt 90 ^ C.

Modell	Eingang	Max. Leistung	Max. Durchfluss	Max. Hub Wasserzulauf	Wasserauslass
FLO500-DE Pro (UNS)	Wechselstrom 110-120 V60 Hz	0,7 PS 29GPM		26 FußWC+3	1
FLO500-DE Pro (EU)	Wechselstrom 220-240 V50 Hz	500 W	110 LPM	8 mWC+3	1

WARNUNG: Nur Installationen, die den oben genannten Spezifikationen entsprechen, sind zulässig.

NOTICE

Der Zerkleinerer ist einfach ein Tank, der durch Schwerkraft von Ihrer Toilette, Waschmaschin Dusche usw. gespeist wird. Er verfügt über einen eingebauten Druckschalter, der die eingehenden Abfälle erkennt und eine Pumpe mit Schneidklingen startet. Dadurch wird das Abwasser zu einer leicht pumpbaren Flüssigkeit zerkleinert, die dann durch Rohre mit kleinem Durchmesser in die Abflüsse gepumpt wird. Ein Rückschlagventil ist standardmäßig eingebaut, sodass das Gerät bis zu 8 m vertikal pumpen kann.

INSTALLATION

ÿ ELEKTRIK

Das Gerät muss gemäß den geltenden Elektrovorschriften mit einem außerhalb des

Raums angebrachten Abzweig mit Sicherung und 3 Ampere installiert werden. Wir empfehlen, dies von einem zugelassenen Elektriker durchführen zu lassen.

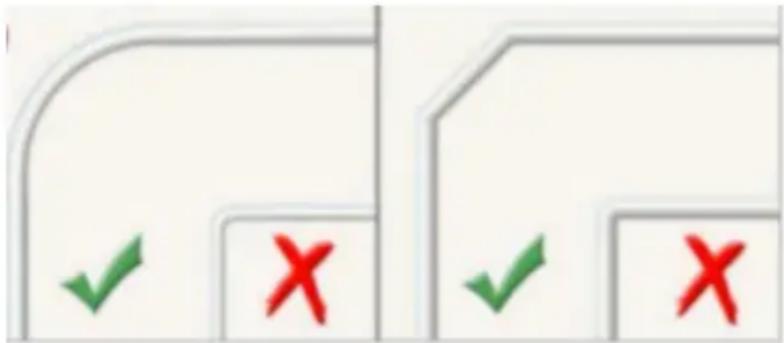

ÿ Verbindung

Die Einheit ist für eine horizontale Toilette mit einem Auslass nach europäischem Standard von 18 cm bis zur Auslassmitte vom Boden ausgelegt. Alle anderen Einlässe müssen durch Schwerkraft in die Einheit geleitet werden. Der Auslass ist standardmäßig mit einem 32-mm-Anschluss ausgestattet, mit einem Reduzierstück kann jedoch auch ein 22-mm-Anschluss verwendet werden. Es ist sehr wichtig, dass die Rohrleitung Radiusbögen verwendet und keine 90-Grad-Bögen (rechtwinklige Winkel) verwendet werden, da dies zu Verstopfungen führen kann.

Bei waagerechter Wasserableitung muss die Wasserleitung ein Gefälle von 1 % aufweisen.

Wenn das Abwasser nach oben abgeleitet wird, sollte die horizontale Rohrlänge 30 cm nicht überschreiten.

ÿ Einlass

Die Einheit kann für nur einen Eingang wie beispielsweise eine Toilette, eine Dusche oder ein Waschbecken oder für alles gleichzeitig verwendet werden. Um dies zu ermöglichen, sind Blindabdeckungen im Lieferumfang enthalten.

WARNHINWEISE

(1) Elektrische Installation: ·Der

Anschluss muss von einem qualifizierten Techniker durchgeführt werden und die Regeln für elektrische Installationen (NEN 1010) müssen eingehalten werden.

- Wenn das Netzkabel des Geräts beschädigt ist, muss es vom Hersteller oder Lieferanten des Geräts ersetzt werden. Dadurch werden Gefahren vermieden.

·Der Anschluss Ihres Gerätes ist Klasse 1.

Schließen Sie das Gerät an eine Steckdose mit Schutzleiteranschluss an.

(2) Thermoschutz: · Dieses

Gerät ist mit einem Thermoschutz ausgestattet, der aus Sicherheitsgründen die Stromversorgung des Geräts nach Überhitzung für 2 Stunden abschaltet. Gründe.

- Den Elektroanschluss erst dann einschalten, wenn das Gerät vollständig installiert ist.

- Bei längerer Abwesenheit (zB Urlaub) ist die Wasserzufuhr zum Gerät zu schließen.

-Setzen Sie das Gerät keinen Temperaturen unter 0 °C oder über 50 °C aus.

(3) Bei Nichtbeachtung der Hinweise können Gefahren für die persönliche Sicherheit entstehen.

(4) Falsche

Verwendung Nur für menschliche Exkremente und lösliches Toilettenpapier verwenden. Einige Beispiele für Schäden, die durch unsachgemäße Verwendung verursacht werden, sind zermahlene Watte, Tampons, Damenbinden, Slipeinlagen, Lebensmittel, Kondome, Handtücher, Haare und Spülflüssigkeiten sowie Lösungsmittel oder Öle.

FEHLERSUCHE

Einige Fehlfunktionen der Mühle sind praktisch nicht schwerwiegend. Sie können

korrigieren Sie es selbst. Um das Problem zu diagnostizieren und eine Lösung zu finden, lesen Sie siehe Abbildung unten. Bei anderen Störungen wenden Sie sich bitte an den Lieferanten oder einen qualifizierter Fachmann.

STÖRUNGEN	MÖGLICHE URSACHEN	LÖSUNGEN
Das Gerät kann gelegentlich beginnt zu arbeiten	Die angeschlossenen Rohrleitungen sind undicht	Überprüfen Sie die Installation vor des Gerätes
	Das Rückschlagventil ist undicht	Reinigen oder ersetzen Sie das Rückschlagventil
Der Motor läuft einwandfrei, aber das Wasser fließt langsam weg.	Der Belüfter im Deckel ist verstopft	Reinigen Sie den Belüfter
Motor läuft richtig, aber non-stop oder läuft für eine lange Zeit	Die Höhe oder Länge des Abflusses ist zu groß oder hat zu viele Biegungen werden verwendet(Stromausfall)	Überprüfen Sie die Installation
	Die Pumpe ist blockiert	Schalten Sie den Strom aus.Pumpe zerlegen und entsperren
Der Motor ist nicht eingeschaltet Die Stromversorgung ist nicht eingeschaltet		Schalten Sie die Stromversorgung ein (wiederholen)
		Der Stecker ist defekt	Reparieren Sie den Stecker
		Das Problem mit dem Motor oder Sensor	Den Deckel abnehmen, sauberspülen und Trocknen Sie den Sensor (mit einem Föhn)
Der Motor klappert mit einem Geräusch	Es befindet sich ein seltsamer Gegenstand im Motor	Den Deckel abnehmen, reinigen und Entfernen Sie das Objekt
Der Motor brummt und dreht sich nicht	Der Kondensator ist defekt oder Probleme mit dem Motor	Kontaktieren Sie einen qualifizierten Fachbetrieb oder Lieferant
	Da ist ein seltsames Objekt im Den Deckel abnehmen, reinigen und Motor	Den Deckel abnehmen, reinigen und Entfernen Sie das Objekt

[IMAGE]

FCC-Informationen:ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt wurden,Die für die Einhaltung verantwortliche Partei kann die Berechtigung des Benutzers zum Erlöschen bringenBedienen Sie das Gerät!Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:1) Dieses Produkt kann schädliche Störungen verursachen.2) Dieses Produkt muss alle Störungen akzeptieren, einschließlichStörungen, die zu unerwünschtem Betrieb führen können.WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von derfür die Konformität verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung desBenutzers zum Betrieb des Produkts führen.Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für eineDigitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einenangemessenen Schutz gegen schädliche Störungen bietenin einer Wohnanlage.Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch ausstrahlen. Wenn esnicht gemäß den Anweisungen installiert und verwendet wird, kann es zu Störungen desFunkverkehrs kommen. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installationkeine Störungen auftreten. Wenn dieses Produkt Störungen des Radio- oder Fernsehempfangs verursacht(was durch Ein- und Ausschalten des Produkts festgestellt werden kann), wird dem Benutzerempfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben.Empfangsantenne neu ausrichten oder verlegen.· Vergrößern Sie den Abstand zwischen Produkt und Empfänger.· Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an dender Receiver ist angeschlossen.· Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker fürHilfe.

Richtige EntsorgungDieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. DasSymbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in derEuropäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und allemit diesem Symbol gekennzeichneten Zubehörteile. So gekennzeichnete Produkte dürfen nicht im normalenHausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen undelektronischen Geräten abgegeben werden.
