FLO500-DE Pro - Pompa dell'acqua Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa maceratrice sanitaria
Marca	Vevor
Modello	FLO500-DE Pro
Alimentazione (UE)	220-240 V ~ 50 Hz, 500 W
Alimentazione (US)	110-120 V ~ 60 Hz, 0,7 CV (≈ 520 W)
Portata massima	110 L/min (UE) / 29 GPM (US)
Altezza massima di mandata	8 m (UE) / 26 ft (US)
Ingresso acqua	WC + 3 ingressi ausiliari (doccia, lavabo, ecc.)
Uscita acqua	1" (32 mm) con riduttore 22 mm possibile
Temperatura dell'acqua ammissibile	1 °C (min) a 90 °C (max)
Protezione termica	Sì, arresto automatico in caso di surriscaldamento (durata 2 h)
Classe elettrica	Classe I (con conduttore di protezione)
Fusibile consigliato	3 A
Valvola di non ritorno	Integrata di serie
Lame di taglio	Sì, per triturare i rifiuti solidi
Pulizia dell'aeratore	Pulire regolarmente per evitare blocchi
Sicurezza	Installazione elettrica da un professionista; arresto in caso di surriscaldamento
Parti di ricambio riparabili	Valvola di non ritorno, condensatore

Domande frequenti - FLO500-DE Pro Vevor

Come installare la pompa FLO500-DE Pro?

L'installazione deve essere eseguita da un tecnico qualificato in conformità con le normative elettriche vigenti. L'apparecchio è progettato per un water orizzontale con uscita a 18 cm dal pavimento. Tutti gli altri ingressi (doccia, lavabo) devono essere alimentati a gravità. L'uscita utilizza un raccordo da 32 mm (1 pollice); è vietato l'uso di gomiti a 90° per evitare blocchi.

Qual è l'altezza massima di mandata?

L'altezza massima di mandata è di 8 metri per la versione UE (220-240 V) e di 26 piedi (circa 7,9 m) per la versione US (110-120 V). Attenzione: se lo scarico è orizzontale, la condotta deve avere un'inclinazione dell'1%.

Posso collegare più apparecchi (water, doccia, lavabo)?

Sì, l'apparecchio può ricevere fino a tre ingressi ausiliari oltre al water. Sono forniti coperchi di chiusura per gli ingressi non utilizzati. Ogni ingresso deve essere alimentato a gravità.

Cosa fare se il motore gira ma l'acqua scorre lentamente?

Controllare e pulire l'aeratore situato nel coperchio. Un aeratore ostruito è la causa più frequente di portata ridotta. Consultare la tabella di risoluzione dei problemi nel manuale.

Cosa fare se il motore non si accende?

Controllare prima l'alimentazione elettrica e il fusibile (3 A). Se la presa è difettosa, ripararla. Altrimenti, rimuovere il coperchio e asciugare il sensore con un asciugacapelli. In caso di problema al motore o al condensatore, contattare un professionista.

Qual è la temperatura massima dell'acqua?

La temperatura dell'acqua ammissibile è compresa tra 1 °C (per evitare il gelo) e 90 °C massimo. Non superare questo limite per non danneggiare l'apparecchio.

Come mantenere la pompa?

Pulire regolarmente l'aeratore per evitare blocchi. Se un oggetto estraneo blocca la pompa, spegnere l'alimentazione, smontare e rimuovere l'oggetto. In caso di assenza prolungata, chiudere l'alimentazione dell'acqua.

Posso usare salviette o assorbenti?

No, l'apparecchio è progettato unicamente per escrementi umani e carta igienica solubile. Salviette, assorbenti, assorbenti igienici, preservativi, ecc. possono danneggiare le lame e ostruire la pompa.

Cosa fare se la pompa fa rumore?

Un rumore insolito indica spesso la presenza di un oggetto estraneo nella pompa. Spegnere l'alimentazione, rimuovere il coperchio e pulire l'interno. Se il rumore persiste, contattare un professionista.

Come procedere allo smaltimento?

Questo prodotto è soggetto alla direttiva europea 2012/19/UE (RAEE). Non gettarlo con i rifiuti domestici. Depositarlo in un punto di raccolta per il riciclaggio di apparecchi elettrici ed elettronici.

MANUALE UTENTE FLO500-DE Pro Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

UTENTE POMPA MACERATORE MANUALE

EProMODELLO: FLO500-D

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

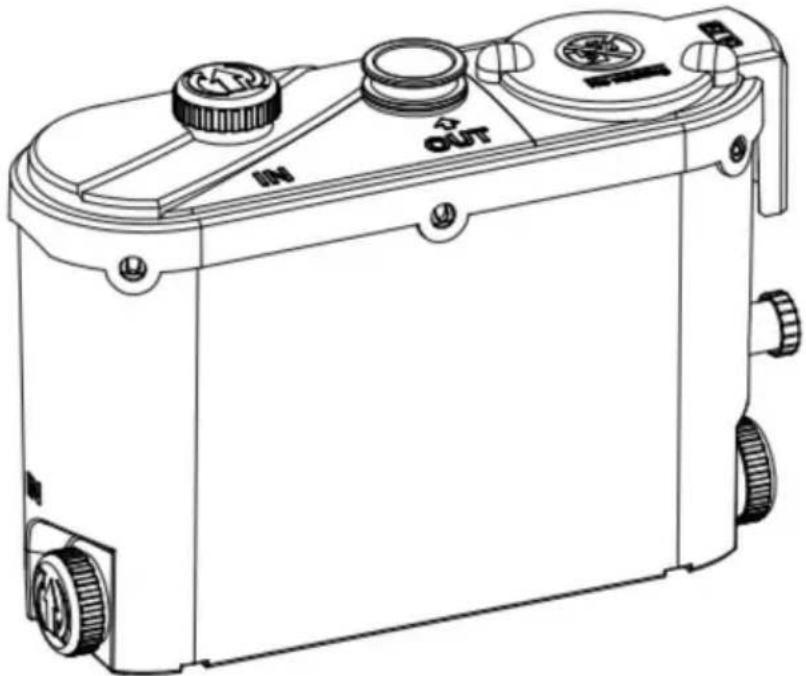

POMPA MACERATORE

MODELLO: FLO500-DE Pro

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Gentile promemoria

Il FLO500-DE Pro è stato sviluppato con la massima cura ed è testato in fabbrica. Pertanto, è possibile che l'acqua di prova rimanga nell'apparecchio.

ACCESSORI

La temperatura dell'acqua dovrebbe essere di almeno 1ÿ perché è importante che l'unità non congela e la temperatura massima dell'acqua è di 90ÿ.

Modello	Ingresso	Potenza massima	Portata massima	Sollevamento massimo	Ingresso acqua	Uscita acqua
FLO500-DE Pro (NOI)	AC110-120V 60 Hz	0,7 CV 29	GPM	26 piedi	WC+3	1
FLO500-DE Pro (INCOME PER SHARE)	AC220-240V 50 Hz	500W	110 litri al minuto	8 milioni	Bagno+3	1

ATTENZIONE: Sono accettabili solo le installazioni conformi alle specifiche sopra indicate.

NOTICE

COME FUNZIONA L'UNITÀ

Il maceratore è semplicemente un serbatoio alimentato per gravità dal tuo water, lavatrice, doccia, ecc. con un pressostato incorporato che rileva i rifiuti in entrata e avvia una pompa combinata con lame di taglio. Ciò riduce l'effluente a un fluido facile da pompare che viene poi pompato lungo tubi di piccolo diametro negli scarichi. Una valvola di non ritorno è montata di serie, consentendo all'unità di pompare fino a 8 m in verticale.

INSTALLAZIONE

ÿ ELETTRICITÀ

L'unità deve essere installata secondo le attuali normative elettriche con una

derivazione con fusibile montata all'esterno della stanza con fusibile a 3 ampere. Consigliamo di far eseguire questa operazione da un elettricista qualificato.

ÿ Connessione

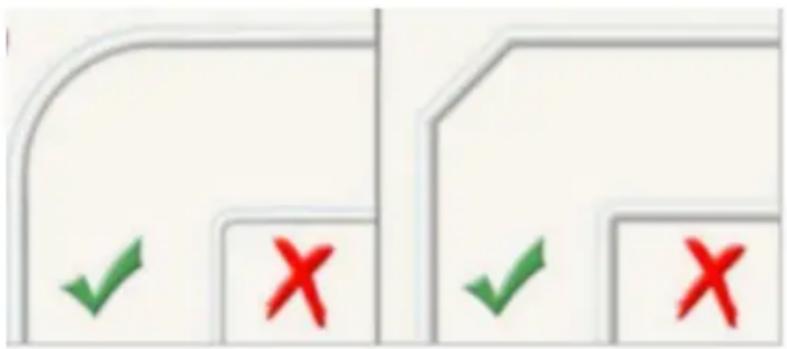

L'unità è progettata per un water orizzontale con uno scarico standard europeo di 18 cm dal centro dello scarico dal pavimento. Tutti gli altri ingressi devono essere alimentati per gravità nell'unità. Lo scarico è fornito di serie con un collegamento da 32 mm, tuttavia, è possibile utilizzare 22 mm con un riduttore. Ciò che è molto importante è che il percorso del tubo utilizzi curve a raggio ed è vietato utilizzare curve a 90 gradi (gomiti ad angolo retto) poiché potrebbero verificarsi blocchi.

Se lo scarico dell'acqua avviene orizzontalmente, la tubazione dell'acqua deve avere un'inclinazione dell'1%.

Se lo scarico delle acque reflue avviene verso l'alto, la lunghezza del tubo orizzontale non deve superare i 30 cm (1 piede).

ÿ Ingresso

L'unità può essere utilizzata per un solo ingresso, ad esempio un WC, una doccia o un lavandino, oppure per tutti gli ingressi contemporaneamente; per questo scopo sono fornite delle coperture cieche.

AVVERTENZE

(1) Installazione elettrica: ·II

collegamento deve essere eseguito da un tecnico qualificato e devono essere rispettate le norme per le installazioni elettriche (NEN 1010).

-Se il cavo di alimentazione dell'apparecchio è danneggiato, deve essere sostituito dal produttore o dal fornitore dell'apparecchio. Ciò eviterà di creare pericoli.

-Il collegamento del vostro apparecchio è di Classe 1.

Collegare l'apparecchio a una presa dotata di conduttore di protezione.

(2) Protezione termica: ·Questo

apparecchio è dotato di protezione termica che spegne l'alimentazione dell'apparecchio per 2 ore dopo il surriscaldamento per motivi di sicurezza motivi.

- Attivare il collegamento elettrico solo quando l'apparecchio è completamente installato.

-In caso di assenza prolungata (ad esempio vacanze), l'alimentazione idrica dell'apparecchio deve essere chiusa.

-Non esporre l'apparecchio a temperature inferiori a 0ÿ o superiori a 50ÿ.

(3) Il mancato rispetto delle indicazioni potrebbe comportare rischi per la sicurezza personale.

(4) Uso scorretto

Utilizzare solo per escrementi umani + carta igienica solubile. Alcuni esempi di danni causati da un uso improprio includono la macinazione di cotone idrofilo, tamponi, assorbenti igienici, salvaslip, cibo, preservativi, asciugamani, liquidi per capelli e risciacquo e solventi o oli.

RISOLUZIONE DEI PROBLEMI

Alcuni malfunzionamenti del macinino non sono praticamente gravi. Puoi correggilo da solo. Per diagnosticare e trovare una soluzione al problema, fare riferimento allo schema seguente. Per altri malfunzionamenti, contattare il fornitore o un professionista qualificato.

MALFUNZIONAMENTI	POSSIBILI CAUSE	SOLUZIONI
L'apparecchio occasionalmente inizia a lavorare	Le condotte collegate sono perdita	Controllare l'installazione di fronte dell'apparecchio
	La valvola di ritegno perde	Pulire o sostituire la valvola di ritegno
Il motore funziona correttamente, ma l'acqua scorre lentamente lontano.	L'aeratore nel coperchio è bloccato	Pulisci l'aeratore
Il motore è in funzione correttamente ma senza sosta o corre per molto tempo	L'altezza o la lunghezza dello scarico è troppo grande o ha troppe curve sono utilizzati (interruzione di corrente)	Controllare l'installazione
	La pompa è bloccata	Spegnere la corrente, smontare la pompa e sbloccare
Il motore non è acceso L'alimentazione elettrica non è acceso	Accendere l'alimentazione (ripetere)
		Riparare la spinaLa spina è difettosa
	Il problema con il motore o sensore	Togliere il coperchio, sciacquare e pulire asciugare il sensore (asciugacapelli)
Il motore fa rumore C'è uno strano oggetto nel motore	Togliere il coperchio, pulirlo e rimuovere l'oggetto
Il motore ronza e non ruota	Il condensatore è rotto o ha problema con il motore	Contatta un professionista qualificato specialista o fornitore
	C'è uno strano oggetto nel Togliere il coperchio, pulirlo e motore	Togliere il coperchio, pulirlo e rimuovere l'oggetto
[IMAGE]	Informazioni FCC:ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbe annullare l'autorità dell'utente a azionare l'attrezzatura!Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:1) Questo prodotto può causare interferenze dannose.2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, inclusa interferenze che potrebbero causare un funzionamento indesiderato.ATTENZIONE: cambiamenti o modifiche al prodotto non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare l'autorizzazione dell'utente a utilizzare il prodotto.Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per un Dispositivo digitale di classe B ai sensi della Parte 15 delle Norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose.in un'installazione residenziale.Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, il che può essere determinato accendendo e spegnendo il prodotto, si consiglia all'utente di provare a correggere l'interferenza tramite una o più delle seguenti misure.Riorientare o riposizionare l'antenna ricevente.Aumentare la distanza tra il prodotto e il ricevitore.Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collegato. il ricevitore è connesso.Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.
	Smaltimento correttoQuesto prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici.
