BRUKSANVISNING JUMCC06B Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

KYCKLINGSKÅL DÖRRÖPPNARE

MODELL: JUMCC06B

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

KYCKLINGSKÅL DÖRRÖPPNARE

MODELL: JUMCC06B

AUTOMATIC CHICKEN COOP DOOR

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

VIKTIGA SÄKERHETSÅTGÄRDER

Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer denna elektriska apparat. Underlåtenhet att följa alla instruktionerna nedan kan leda till elektriska stötar, brand och/eller allvarliga skador.

Varningar och försiktighetsåtgärder

- yFör att minska risken för elektriska stötar, ta inte isär denna produkt. -y Använd AC/DC-strömadaptern och kabeln som medföljer enheten. Användningen av andra kablar kan resultera i stötar, brand eller orsaka skada på enheten. -y Om nätsladden (AC/DC-strömadapter) är skadad måste den bytas ut av tillverkaren, dess serviceombud eller liknande kvalificerade personer för att undvika en fara.

- ySe till att enheten är korrekt ansluten till strömkällan. •yAnvänd inte enheten om nätsladden är skadad eller om stickkontakten är den lös. Använd endast AC/DC-strömadaptern med en 100-240V AC-strömkälla. •yKör strömförsörjning till ett skyddat område eller bygg strömförsörjningshus i ordning för att skydda nätkontakten från väder.(Kör sladden genom hålet i kycklingen coop och koppla in på insidan av coop)

- Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de har fått handledning eller instruktion angående användning av apparaten på ett säkert sätt och förstå farorna inblandade. Barn får inte leka med apparaten. Rengöring och användare underhåll får inte utföras av barn utan tillsyn.

FÖRSIKTIGHET: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan upphäva användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor: 1) Denna produkt kan orsaka skadliga

störningar.

2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

WARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som är ansvarig för efterlevnaden kan upphäva användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits överensstämma med gränserna för en klass B digital enhet i enlighet med del 15 av FCC-reglerna, dessa gränser

är utformade för att ge rimligt skydd mot skadlig störning i en bostadsanläggning.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna, kan orsaka skadliga störningar på radiokommunikation. Det finns dock ingen

garantera att störningar inte kommer att inträffa i en viss installation. Om detta produkten orsakar skadliga störningar på radio eller TV

mottagning, vilket kan bestämmas genom att stänga av och på produkten användaren uppmuntras att försöka korrigera störningen av en eller flera av de följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

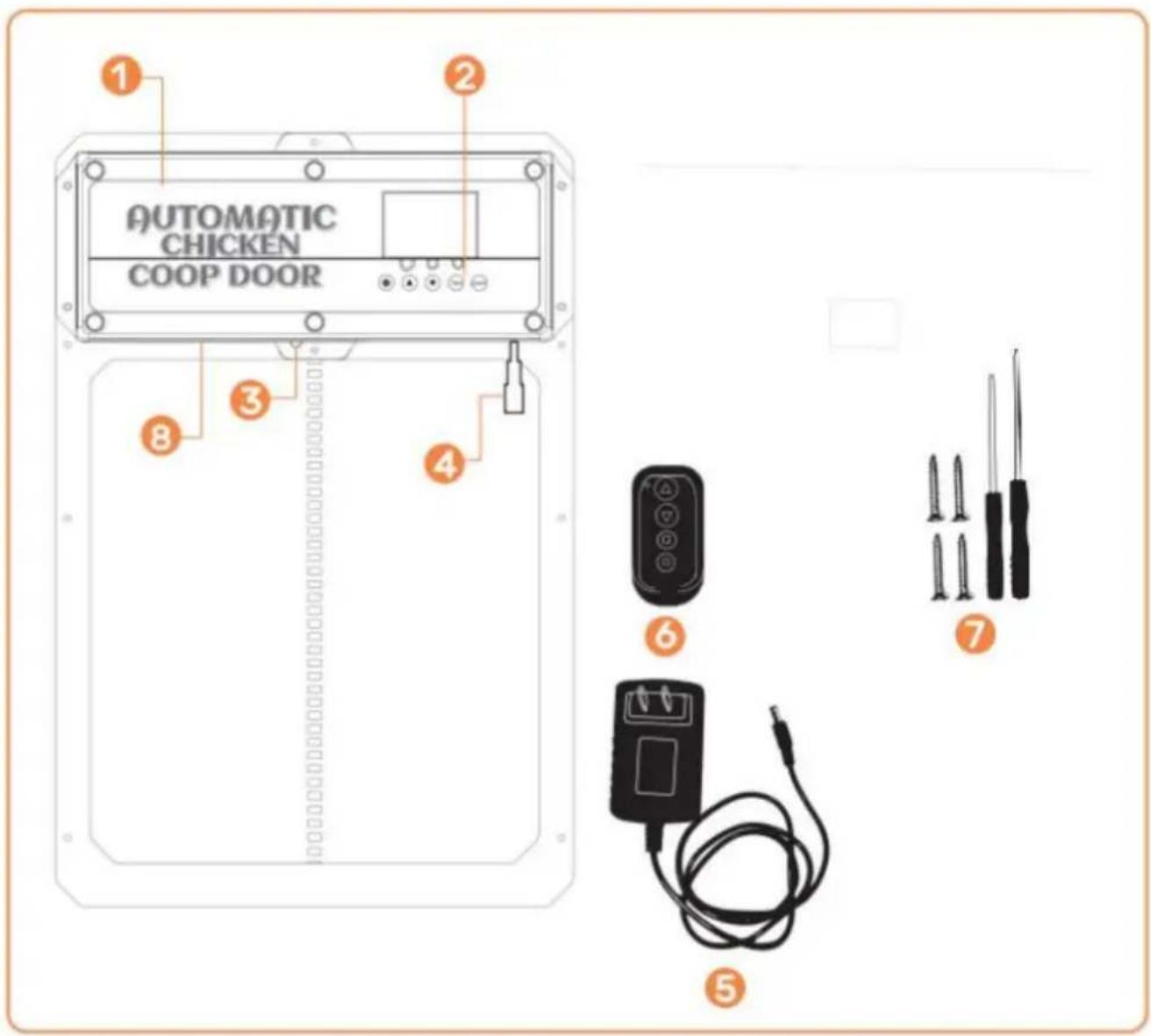

Produktintroduktion

AUTOMATIC CHICKEN COOP DOOR ① ② ③ ④ ⑥ ⑦ ⑤

① hönshusdörr
② Kontrollpanel
3 Infraröd sensor
④ DC/solar honkontakt
⑤ AC/DC-nätadapter med sladd och DC-hankontakt
⑥ Trådlös fjärrkontroll (batterier ingår ej, LADDA A27 BATTERIER)
7 Själgängande skruvar och skruvmejsel
⑧ internt batteripaket (BACKUP STRÖMFÖRSÖRJNING)

Hönshusets struktur/vägg (med hål för hönshusets dörrram

Installation)

ÿ Hål för strömförsörjningen att gå igenom för att säkerställa att strömmen skyddas från väder

Introduktion till kontrollpanelen

Digital display

SET- knapp används för att växla mellan programmeringslägen

LEARN- knapp som används för att lägga till/ta bort trådlösa fjärrkontroller

Test- knapp som används för att manuellt öppna/stänga dörren

(UPP)- Knapp som används för att ändra programfunktioner i programläge

(NER)- Knapp som används för att ändra programfunktioner under programmets gång läge

•Ljus 1-Öppna dörr [grön] och stäng dörr [röd] indikatorlampor • Ljus 2-

Infraröd sensor funktionsindikatorlampa • Ljus 3-Ljus

Coop-dörren är den perfekta lösningen för ett roligare Homesteading-sätt

Vi använder modern teknik och lägger in den i en slimmad kompakt design för att

förse våra kunder med den bästa automatiska Coop-dörren som finns.

Vår produkt är gjord för att stödja dina hembygdsmål och för att hjälpa till att göra

hushållning lättare. Vi föreslår att du använder nätsladden eller solenergi för att driva din

dörr, den här dörren använder mycket ström på grund av att den är en robustare dörr så kommer dö snabbt!

Allmän introduktion

• 1. Verifiera/skapa en öppning i kycklingdörrens struktur/vägg så att

hönshusets dörrkarm kan installeras och fästas säkert med skruvar.

Bredd = 8,3 tum es. Höjd=10,24 tum • 2. Fäst

hönshusets dörrkarm på hönshusets struktur/vägg med

de självgängande skruvarna (DRÄCK INTE ÖVER ELLER KOMPRESSAR DÖRREN

OCH INTE ÖPPEN). Se till att hönshusets dörrkarm är platt [inga luckor/varpor]

mot hönshusstruktur/vägg efter att de självgängande skruvarna monterats.

Använd ett elverktyg för att montera skruvar genom dörren.

-3. Anslut DC-hankontakten på AC/DC-strömadaptern till någon av de

DC-hona pluggar på hönshusets dörr. • 4. Anslut AC/

DC-strömadaptern till en strömkälla och hönshuset

dörren kommer att slås på, vilket bekräftas av att den digitala displayen är upplyst. Säkerställa

strömkällan skyddas från väder genom att koppla in på insidan av coop eller

bygga en enkel strömförsörjningsbox för att förhindra vattenintrång. • 5. Se

sidan 10-11 för att använda ljussensorn eller timern. • 6. Glöm inte

om dörren inte öppnar/stängs hela vägen försök att lossa

skruvar på dörren. Dörren kan klämmas om dörren monteras för tätt. • 7.Om dörren inte

stängs efter programmering. Försök att stänga av strömmen

igen och försök att stänga den igen.

- 8. Om du har yttre klädsel eller något som kan göra att dörren är installerad ojämnt, använd sedan 2x4 eller några platta träbitar för att säkerställa att den är jämn.

- 9.Använd två 1" till !" trä distanser och installera dem ovanför dörren på bredden av hålen i regnskyddet.

• 10. Montera regnskydd på de två trädistanserna så att dörren kan gå upp och bakom regnskyddet.

Allmän installation forts.l(Infraröd sensor) • 11. Den

infraröda sensorn är inbyggd i denna dörr.

• 12. Det finns en röd lampa på sensorn för att indikera när något blockerar

infraröd stråle. När den röda lampan lyser kommer dörren inte att stängas. • 13.

Djuravkänningssonden visas i figur. När dörren går ned (eller är

sjunkande) känner sonden av ett djur vid dörren (action+temperatur, blått ljus

på), och dörren kommer att gå upp igen. Efter 1 minut fortsätter den att sjunka. Efter

strömavbrott, omstart av sonden kräver förvärmning i cirka 15 sekunder (blå

lampan slocknar) för att fungera normalt.

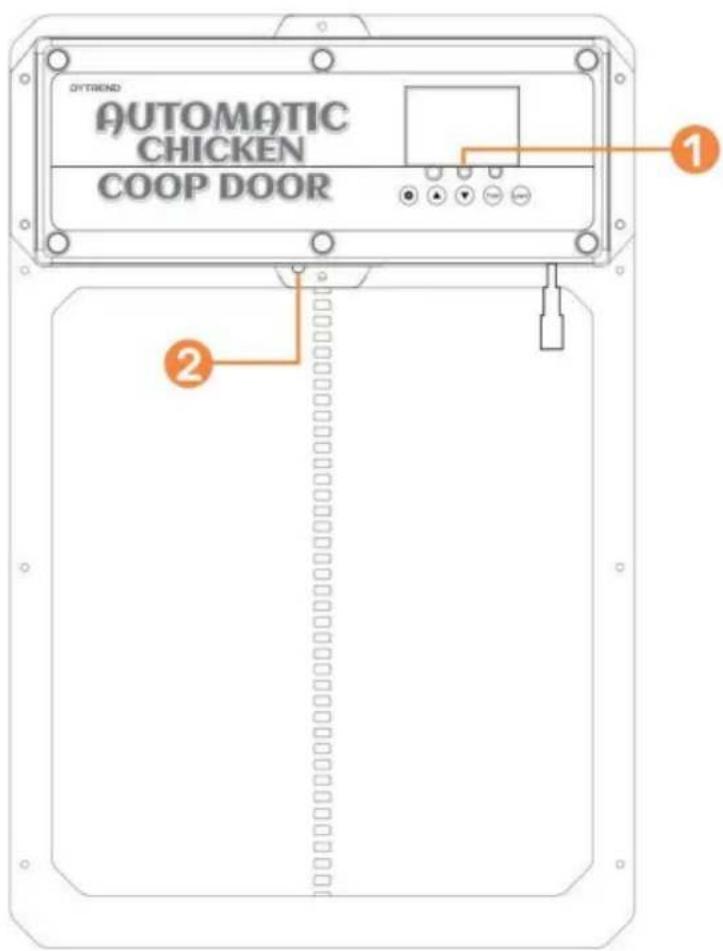

AUTOMATIC CHICKEN COOP DOOR OYTREND 1 2

1 Infrared sensor

1.0 - Programmering av trådlösa fjärrkontroller •1.Kontrollera

att fjärrkontrollens batterier är installerade i fjärrkontrollen(erna)

(Batterier: A27/12V säljs separat). •2. För att

para ihop en fjärrkontroll till hönshusets dörr tryck och håll ner LEARN

knappen på kontrollpanelen nedtryckt i 2 sekunder. Tryck sedan på valfri knapp på

fjärrkontroll två gånger. Den gröna lysdioden blinkar två gånger, vilket indikerar att parningen är komplett. Upprepa detta steg för att para ihop den andra fjärrkontrollen.

-3. För att koppla bort alla fjärrkontroller håller du LEARN -knappen intryckt tills

grön lysdiod blinkar två gånger, vilket indikerar att annulleringen är klar.

Obs: Om strömmen tas bort från hönshusets lucka under en kort tid

och strömmen sätts på igen, kommer fjärrkontrollerna fortfarande att kopplas ihop med kycklingen coop dörr.

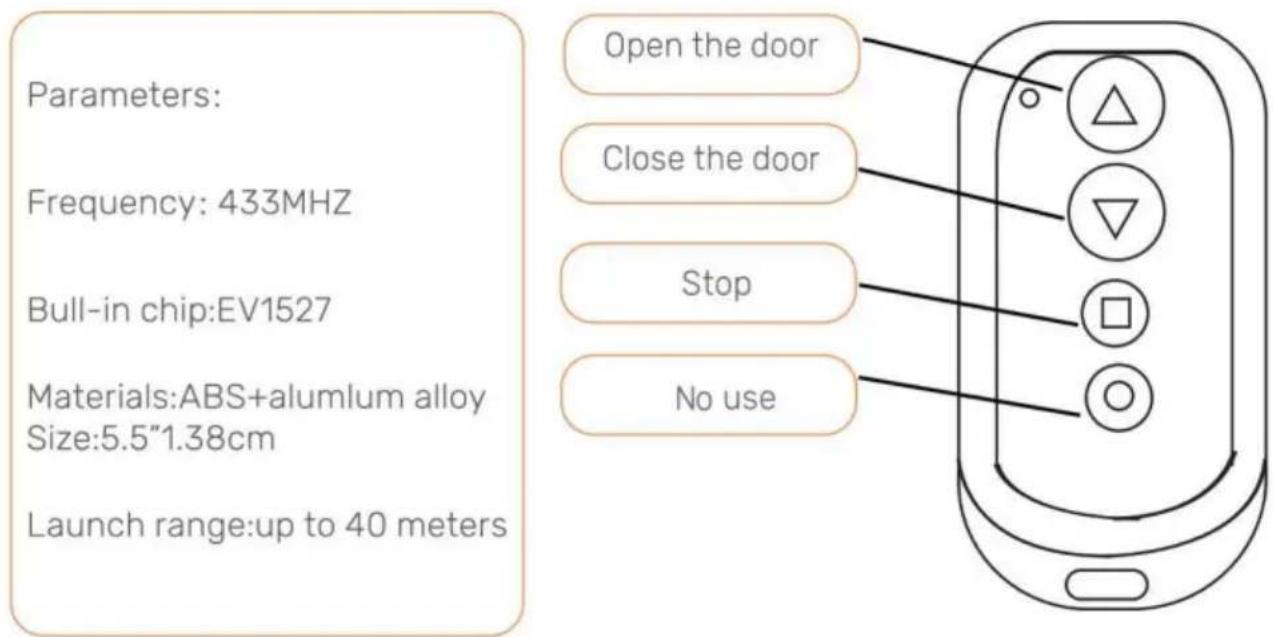

2.0- Öppna/stäng hönshusdörren med fjärrkontroll •1. Tryck på

uppåtpilen för att öppna luckan.

•2. Tryck på nedåtpilen för att stänga dörren.
-3. Tryck på den fyrkantiga kolven för att stoppa alla rörelser av dörren.

3.0- Öppna/stäng hönshusdörren utan fjärrkontroll

Om du sekventiellt trycker på testknappen på kontrollpanelen öppnas eller stängs den dörren.

• 1. Tryck på testknappen på kontrollpanelen. Dörren öppnas. •2.Tryck på testknappen på kontrollpanelen. Dörren slutar röra sig. •3. Tryck på testknappen på kontrollpanelen. Dörren kommer att stängas.

4.0- Programmering av hönshusets dörr

1. ScreenWakeup

• 1.1 Väckning av knapp: Tryck på knappen SET eller TEST en gång för att slå på skärmen för ca 1 sekund.
• 1.2 Väckning av fjärrkontrollen: Tryck och håll ned valfri knapp på fjärrkontrollen för ca 5 sekunder för att lysa upp skärmen.

2. Ställa in manuell dörröppning eller stängning

13:54 T - T OPEN 8:00 18:00 Test Learn

2.1 Anslut strömförsörjningen så visas skärmen som visas
2.2 Tryck på TEST -knappen en gång för att öppna dörren.
2.3 Tryck på TEST -knappen en gång för att pausa.
2.4 Tryck på TEST -knappen igen för att stänga luckan.

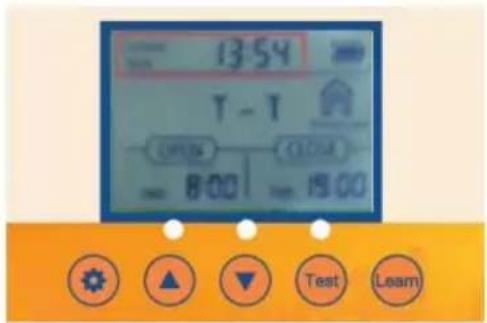

3. Ställa in lokal tid (24 timmars tidsformat) för dörren

13:54 T - T 000 000 8:00 19:00 Test Learn

• 3.1 Tryck på knappen SET på kontrollpanelen för att visa •3.2

Tidsenheten för timmar blinkar. Justera tidsenheten för timmar genom att trycka UPP eller DOWN- knappen.

• 3.3 Tryck på knappen SET för att växla till tidsenheten för minuter. Tidsenheten minuter kommer att blinka.
• 3.4 Justera tidsenheten för minuter genom att trycka på UPP- eller NED -knappen. • 3.5 Tryck på SET -knappen för att bekräfta tidsinställningen och nästa inställning.

Om du trycker på SET -knappen i tur och ordning på kontrollpanelen går du igenom

olika inställningar som ska programmeras.

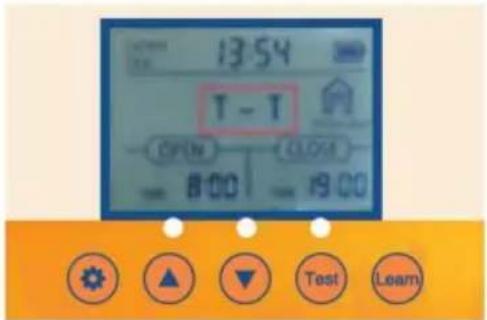

4. Inställning och ljusavkännande blandat läge

13:54 T - T OPEN CLOSE 8:00 19:00 Test Learn

4.1 Tryck på SET-knappen i en sekund på kontrollpanelen för att visa 4.2 T-T Indikerar tid för att öppna dörren - tid att stänga dörren.

4.3 Tryck på UPP-knappen i en sekund på kontrollpanelen för att visa 4.4 T-L Indikerar tid för att öppna dörren -lampa för att stänga dörren.

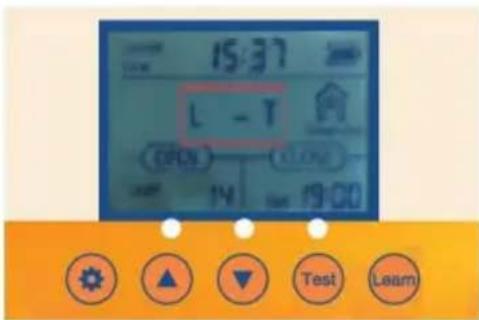

15:37 L - T OPEN ON OFF 14 19:00 Test Learn

4.5 Tryck på UPP-knappen i en sekund på kontrollpanelen för att visa 4.6 L-T Indikerar ljus för att öppna dörren - dags att stänga dörren

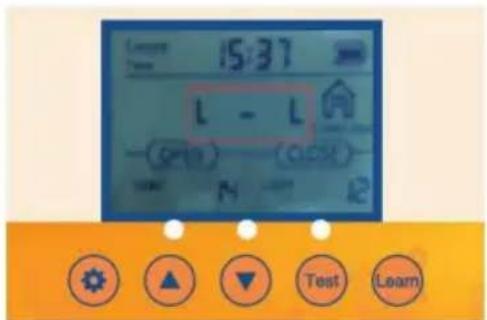

15:37 L - L Test Learn

4.7 Tryck på UPP-knappen i en sekund på kontrollpanelen för att visa 4.8 LL Indikerar Ijus för att öppna dörren -ljus för att stänga dörren.

1. Slå på alternativet så att dörren öppnas eller stängs automatiskt med lokal tidsinställning och timer

1354 T - T OPEN 8:00 19:00 Test Learn

- 5.1 Verifiera/tryck på knappen SET på kontrollpanelen för att visa OPEN-T • 5.2 Tidsenheten för timmar blinkar. Justera tidsenheten för timmar genom att trycka på UPP- eller NER -knappen.

- 5.3 Tryck på knappen SET för att växla till tidsenheten för minuter. Tidsenheten minuter kommer att blinka.

- 5.4 Justera tidsenheten för minuter genom att trycka på UPP- eller NER -knappen

1. Slå på alternativet så att dörren öppnas eller stängs automatiskt med inställningen för ljusstyrka för omgivande ljus

- 6.1 Verifiera/tryck på SET -knappen på kontrollpanelen för att visa OPEN-L •6.2 Lumenvärdesenheten blinkar. Justera Lumenvärdesenheten genom att trycka UPP eller

DOWN- knappen.

- 6.3 Justera enheten för lumenvärde genom att trycka på UPP- eller NER -knappen.

Kom ihåg, For Open

23 = Det mest ljusa för dörren att öppna

0 = Det minsta för dörren att öppna

Kom ihåg, för nära

23= Minst ljus för att dörren ska stängas

0= Mest ljus för att dörren ska stänga • 6.4

Det rekommenderas att kunden ställer in den på cirka 15. Om känsligheten värdet är för starkt öppnas och stängs hönshusets dörr när den känner av en lite ljus!

7. Stäng alternativ på så att dörren öppnas eller stängs automatiskt n Lokal tidsinställning och timer

13:54 T - T OPEN CLOSE 8:00 19:00 Test Learn

• 7.1 Verifiera/tryck på SET- knappen på kontrollpanelen för att visa CLOSE-T
• 7.2 Tidsenheten för timmar blinkar. Justera tidsenheten för timmar genom att trycka UPP eller NER -knappen.
• 7.3 Tryck på knappen SET för att växla till tidsenheten för minuter. Minuternas tid enheten blinkar.
  • 7.4 Justera tidsenheten för minuter genom att trycka på UPP- eller NER -knappen.

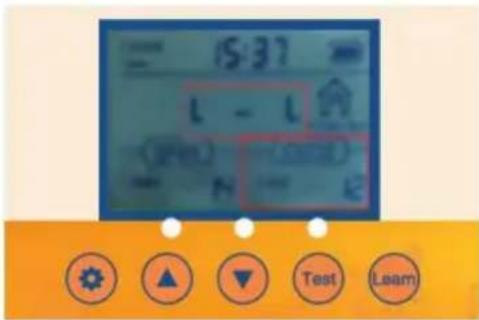

8. Close alternativet på så att dörren öppnas eller stängs automatiskt med Inställning för ljusstyrka för omgivande ljus

• 8.1 Verifiera/tryck på SET- knappen på kontrollpanelen för att visa CLOSE-L
  • 8.2 Lumenvärdesenheten blinkar. Justera lumenvärdesenheten genom att trycka UPP eller DOWN- knappen.
• 8.3Justera enheten för lumenvärde genom att trycka på UPP- eller NED -knappen.

Kom ihåg, For Open

23 = Det mest ljusa för dörren att öppna

0 = Det minsta för dörren att öppna

Kom ihåg, för nära

23= Minst ljus för att dörren ska stängas

0= Mest ljus för att dörren ska stänga •8.4 Det

rekommenderas att kunden ställer in den på cirka 15. Om känslighetsvärdet är för mycket stark, hönshusets dörr öppnas och stängs när den känner av lite ljus!

Hönshusets dörr är utrustad med automatisk laddningsfunktion: • 1.Hur man använder batteriet:

ÿ No.5 1,2V nickelväte uppladdningsbart batteri 4PCS-kontrollkortet har en spänningsstabiliserande funktion och stoppar automatiskt när batteriet är fullt laddad.

ÿ 4st AA1.5V nr 5 batteri. • 2.

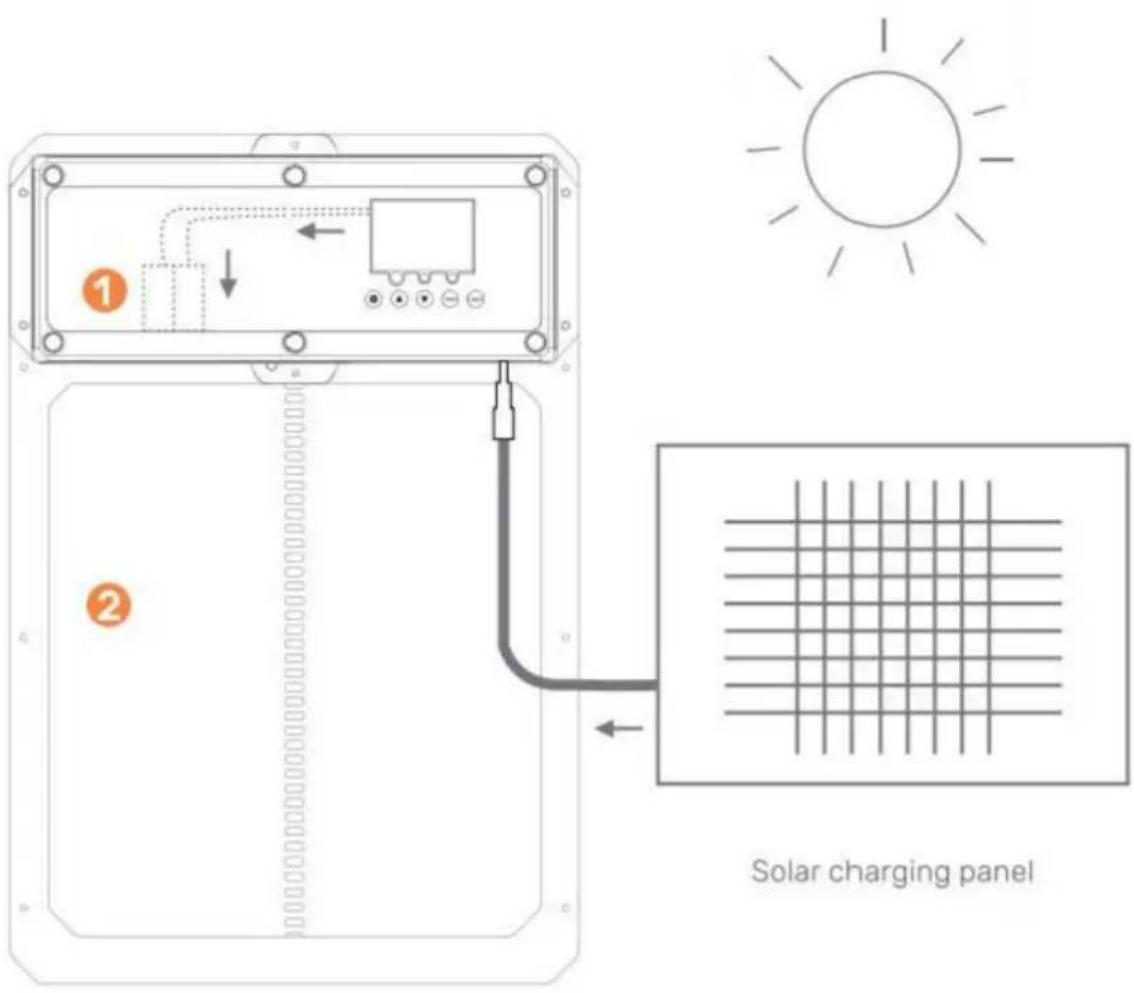

Laddning av solcellspanel: utgång 9V 10W solladdningspanel enligt bilden i figuren

Obs: Om solenergiförsörjningen används kan AA-batterier inte användas, och 1,2V Ni-MH/Ni-Cr-batterier krävs

Installera solpanelen i riktning för att optimera för solljus. • 2. Anslut

solpanelen till solcellsladdningsregulatorn. • 3. Anslut batteriet

till solcellsladdningsregulatorn. • 4. Anslut den automatiska

hönshusets dörr till solenergiladdningsregulatorn. • 5. Skydda

solenergiladdningsregulator och batteri i höljet för att skydda från regn/väder.

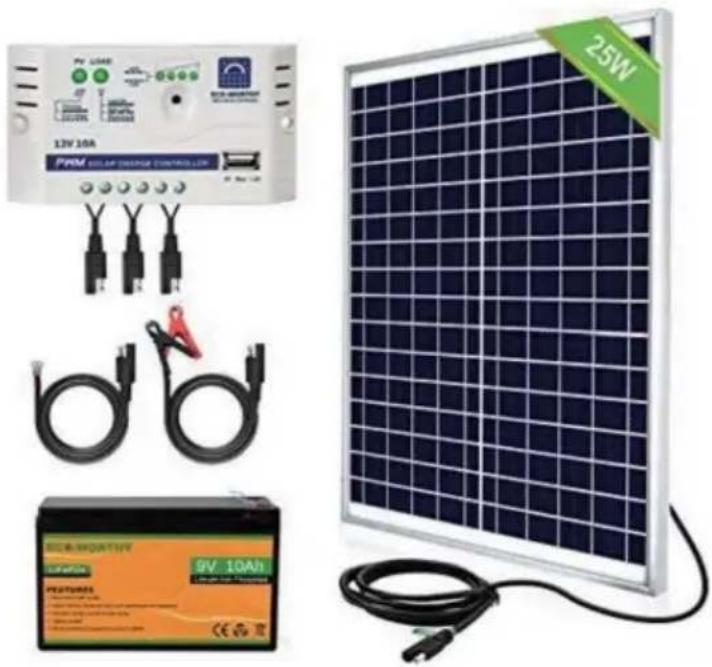

Se exempel på produkter nedan

Solar Charge Controller och 25W solpanel

Underhåll & Felsökning

Fjärrkontroll(er) fungerar inte

- yKontrollera att fjärrkontrollens batteri(er) är installerade i rätt riktning och batteriet/batterierna är fulla av laddning. Byt ut batterierna vid behov. •ySe till att fjärrkontrollen är korrekt programmerad till hönshusets dörr. •yKontrollera att hönshusets dörr är påslagen.

Kycklinghusets dörr slår inte på

- ySe till att det går ström till enheten. • yKontrollera

de elektriska anslutningarna som driver enheten för att säkerställa att de inte är smutsiga eller skadad.

Chicken Coop-dörren öppnas och/eller stängs inte automatiskt med lokalen

Inställningar för tid eller ljusstyrka

- yKontrollera om de använda inställningarna är korrekt programmerade och om funktionerna är det inte avstängd.

Timern fungerar inte som den ska

Följ dessa instruktioner för att diagnostisera om din timer är felaktig eller dörren inställningarna var inte korrekt

inställda. • 1. Koppla bort dörren från

strömmen. • 2. Sätt tillbaka dörren.

• 3. Ändra inga andra inställningar. • 4. Återställ

öppnings- eller stängningstiden. • 5.Vänta tills

dörren går för att ange öppningstiden 0805 för att bekräfta om

dörren öppnas.

- 6. Om du följer dessa steg får din dörr att fungera, följ samma instruktioner för att

programmera dörren till din lokala tid och din dörröppning och stängningstid. Se till att

koppla ur dörren igen innan du gör det bara för att ge den en hård återställning.

Kan en solpanel eller reservbatteri användas med enheten?

Ja, den kan anslutas/installeras med den medföljande DC-hankontakten

Måste hönshusets dörr installeras på insidan eller utsidan av kycklingen

coop?

Det beror på hur du planerar att använda den. Om den är installerad på insidan av en avstängd

coop kommer inte ljuskänslighetsinställningarna att fungera korrekt.

Vad ska man göra om dörren fastnar när man öppnar eller stänger dörren?

Se till att dörrkarmen är installerad plant mot väggen och att det inte finns några

främmande skräp hittats i dörrens färdväg. Se även till installationen

skruvarna är inte monterade för hårt!

Vad ska man göra om dörren INTE öppnas/stänger hela vägen?

Om dörren INTE stängs försök att återställa strömförsörjningen.

Korrekt avfallshantering

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC.

Symbolen som visar en soptunna på hjul korsad anger att produkten

kräver separat sophämtning i Europeiska unionen. Detta gäller för

produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana

får inte slängas tillsammans med vanligt hushållsavfall utan måste tas till en

insamlingsställe för återvinning av elektriska och elektroniska apparater.

Tillverkad i Kina

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk support och e-garanticertifikat
