MANUALE UTENTE JUMCC06B Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

APRIPORTA PER POLLAIO

MODELLO:JUMCC06B

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

APRIPORTA PER POLLAIO

MODELLO:JUMCC06B

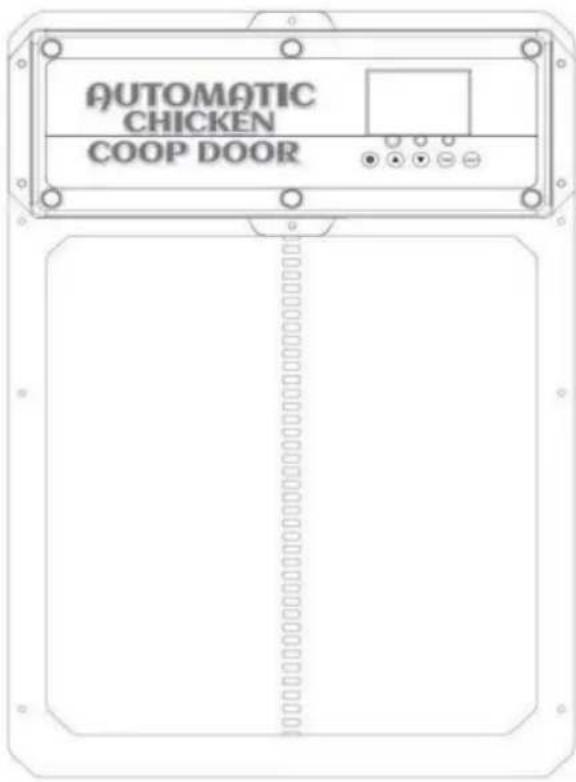

AUTOMATIC CHICKEN COOP DOOR

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

IMPORTANTIMISURE DI SICUREZZA

Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e specifiche fornite con questo elettrodomestico. La mancata osservanza di tutte le Le istruzioni elencate di seguito possono causare scosse elettriche, incendi e/o lesioni gravi.

Avvertenze e precauzioni

- Per ridurre il rischio di scosse elettriche, non smontare questo prodotto. Utilizzare l'adattatore di alimentazione CA/CC e il cavo forniti con l'unità. L'uso di altri cavi possono causare scosse, incendi o danni all'unità. Se il cavo di alimentazione (adattatore di alimentazione CA/CC) è danneggiato, deve essere sostituito da il produttore, il suo agente di assistenza o persone ugualmente qualificate al fine di evitare un pericolo.

- Assicurarsi che l'unità sia collegata correttamente alla fonte di alimentazione. • Non utilizzare l'unità se il cavo di alimentazione è danneggiato o se il contatto della presa della spina è allentato. Utilizzare l'adattatore di alimentazione CA/CC solo con una fonte di alimentazione CA da 100-240 V. •Portare l'alimentatore in un'area protetta o costruire un alloggiamento per l'alimentatore in modo da per proteggere la spina di alimentazione dalle intemperie. (Fare passare il cavo attraverso il foro nel pollo pollaio e collegarlo all'interno del pollaio)

- Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e persone con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza e conoscenza se hanno ricevuto supervisione o istruzione sull'uso sicuro dell'apparecchio e comprendere i pericoli coinvolti. I bambini non devono giocare con l'apparecchio. Pulizia e uso la manutenzione non deve essere effettuata da bambini senza supervisione.

ATTENZIONE: cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle due condizioni seguenti: 1)

Questo prodotto può causare interferenze dannose.

2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato.

ATTENZIONE: cambiamenti o modifiche al prodotto non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare l'autorizzazione dell'utente a utilizzare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per un dispositivo digitale di Classe B ai sensi della Parte 15 delle Norme FCC. Tali limiti

sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e se non installato e utilizzato secondo le istruzioni, può causare interferenze dannose alle radiocomunicazioni. Tuttavia, non vi è alcuna garantire che non si verifichino interferenze in una particolare installazione. Se questo il prodotto provoca interferenze dannose alla radio o alla televisione ricezione, che può essere determinata accendendo e spegnendo il prodotto, il l'utente è incoraggiato a provare a correggere l'interferenza con uno o più dei seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collegato. il ricevitore è connesso.
• Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

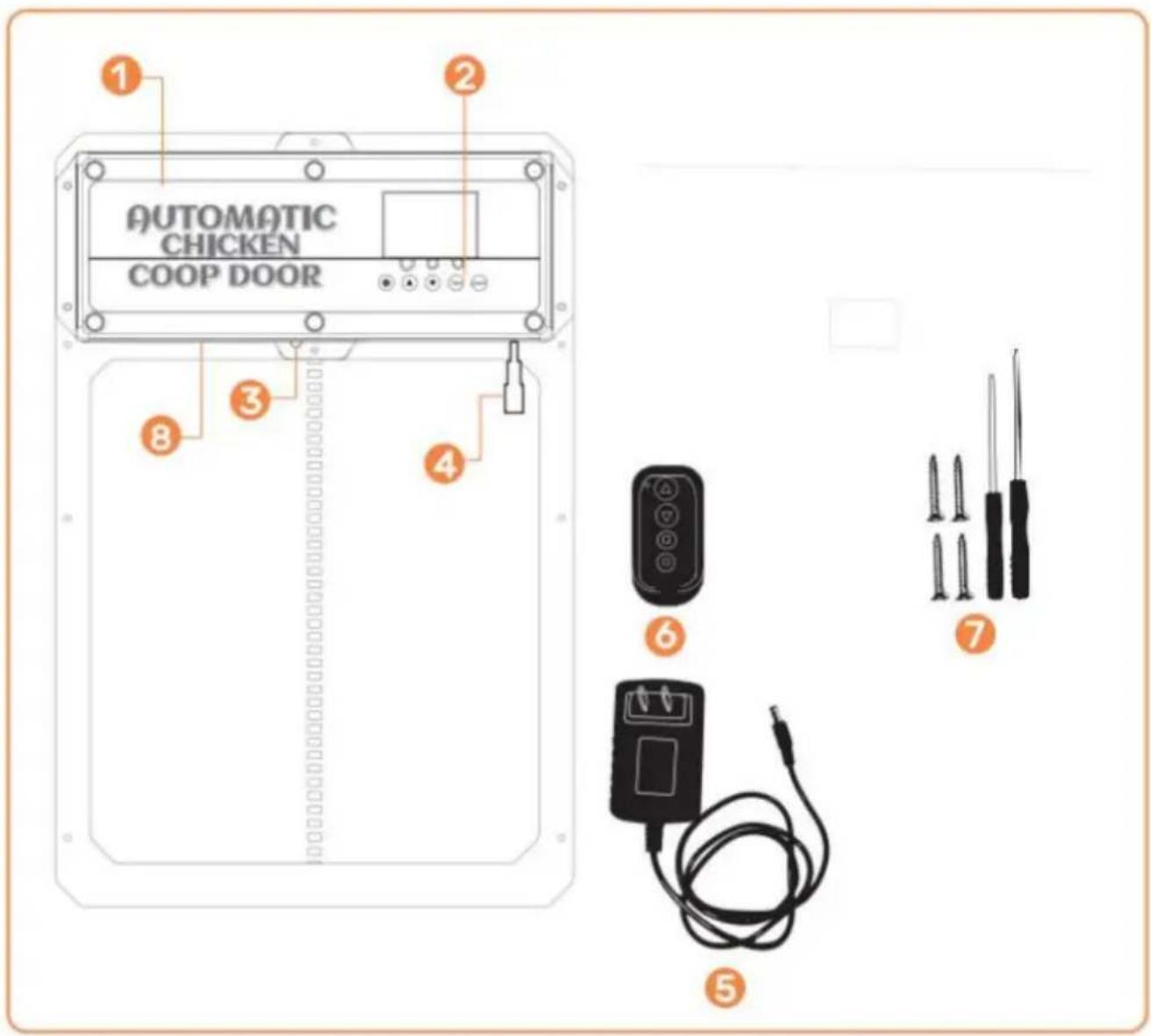

Introduzione al prodotto

AUTOMATIC CHICKEN COOP DOOR ① ② ③ ④ ⑥ ⑦ ⑤

① Porta del Pollaio
② Pannello di controllo
③ Sensore a infrarossi
④ Spina femmina CC/solare
⑤ Adattatore di alimentazione CA/CC con cavo e spina maschio CC
⑥ Telecomando wireless (batterie non incluse, CARICA BATTERIE A27)
⑦ Viti autofilettanti e cacciavite
⑧ Pacco batteria interno (ALIMENTAZIONE DI BACKUP)

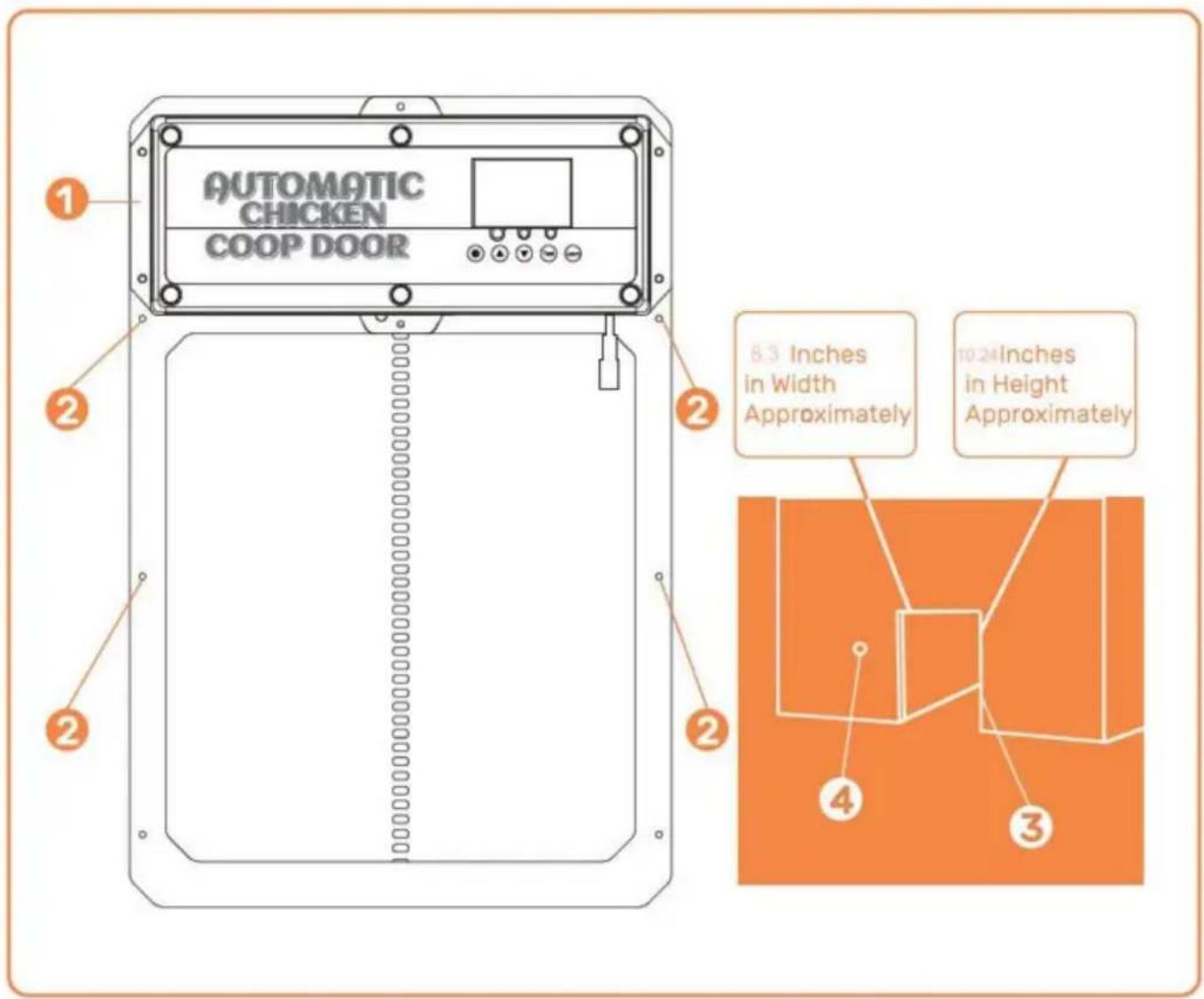

Introduzione all'installazione

ÿTelaio della porta del pollaio ÿ

Posizione di installazione delle viti y

Struttura/parete del pollaio (con foro per il telaio della porta del pollaio

Installazione)

ÿ Foro per il passaggio dell'alimentatore per garantire la protezione dell'alimentazione

tempo atmosferico

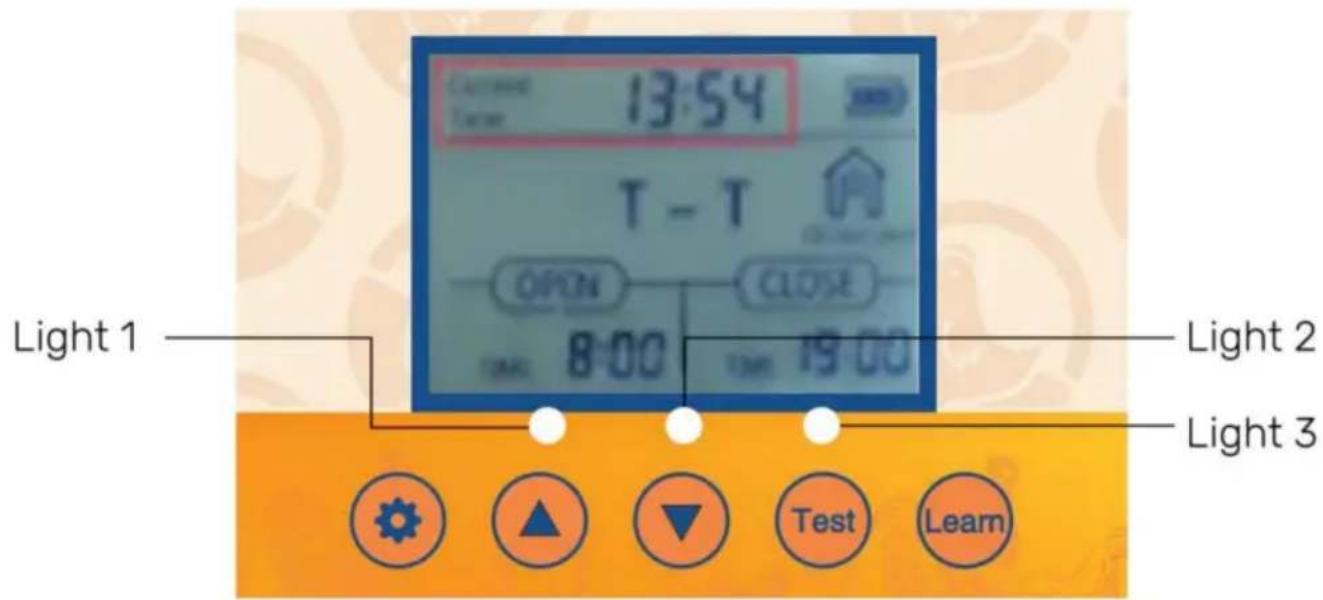

Introduzione al pannello di controllo

Display digitale

SET- Pulsante utilizzato per passare da una modalità di programmazione all'altra

LEARN- Pulsante utilizzato per aggiungere/rimuovere il/i telecomando/i wireless

Test- Pulsante utilizzato per aprire/chiudere manualmente la porta

(UP) - Pulsante utilizzato per modificare le funzioni del programma mentre si è in modalità di programmazione

(GIÙ) - Pulsante utilizzato per modificare le funzioni del programma mentre si è nel programma

modalità

• Luce 1-Spie luminose di apertura porta [verde] e chiusura porta [rossa] • Luce 2-

Spia luminosa di funzionamento del sensore a infrarossi

Luce 3-Spia luminosa di funzionamento del sensore luminoso

Introduzione generale

La porta Coop è la soluzione perfetta per un modo più piacevole di vivere in una fattoria vita. Utilizziamo la tecnologia moderna e la inseriamo in un design sottile e compatto per fornire ai nostri clienti la migliore porta automatica per pollai disponibile.

Il nostro prodotto è realizzato per supportare i tuoi obiettivi di homesteading e per aiutarti a realizzare homesteading più facile. Ti consigliamo di usare il cavo di alimentazione o l'energia solare per alimentare il tuo porta, questa porta consuma molta energia perché è una porta più robusta, quindi le batterie morirà velocemente!

Introduzione generale

- 1. Verificare/creare un'apertura nella struttura/parete della porta del pollaio in modo che il il telaio della porta del pollaio può essere installato e fissato saldamente con viti. Larghezza = 8,3 pollici es. Altezza = 10,24 pollici • 2.

Fissare il telaio della porta del pollaio alla struttura/parete del pollaio con

le viti autofilettanti (NON SERRARE ECCESSIVAMENTE O LA PORTA SI COMPRENDERÀ)

E NON APERTO). Assicurarsi che il telaio della porta del pollaio sia piatto [senza fessure/deformazioni] contro la struttura/parete del pollaio dopo l'installazione delle viti autofilettanti.

Utilizzare un elettroutensile per installare le viti attraverso la porta. •3.

Collegare la spina maschio CC dell'adattatore di alimentazione CA/CC a uno dei due Spine femmina CC sulla porta del pollaio. • 4. Collegare

l'adattatore di alimentazione CA/CC a una fonte di alimentazione e al pollaio

la porta si accenderà come confermato dall'illuminazione del display digitale. Assicurarsi la fonte di alimentazione è protetta dalle intemperie collegandola all'interno del pollaio o costruire una semplice scatola di alimentazione per prevenire infiltrazioni d'acqua. • 5.

Per utilizzare il sensore di luce o il timer vedere pagina 10-11. • 6. Non

dimenticare che se la porta non si apre/chiude completamente, prova ad allentare la viti sulla porta. La porta può essere pizzicata se la porta è installata troppo stretta. • 7.Se la porta non si chiude dopo la programmazione. Provare a spegnere l'alimentazione di nuovo e prova a chiuderla di nuovo. •

1. Se hai delle finiture esterne o qualcosa che potrebbe rendere la porta installata irregolare quindi utilizzare 2x4 o alcuni pezzi piatti di legno per garantire il filo. • 9. Utilizzare due distanziatori in legno da 1" a !" e installarli sopra la porta alla larghezza di i fori nel parapioggia.

• 10. Installare la protezione antipioggia sui due distanziatori in legno in modo che la porta possa salire e dietro lo scudo antipioggia.

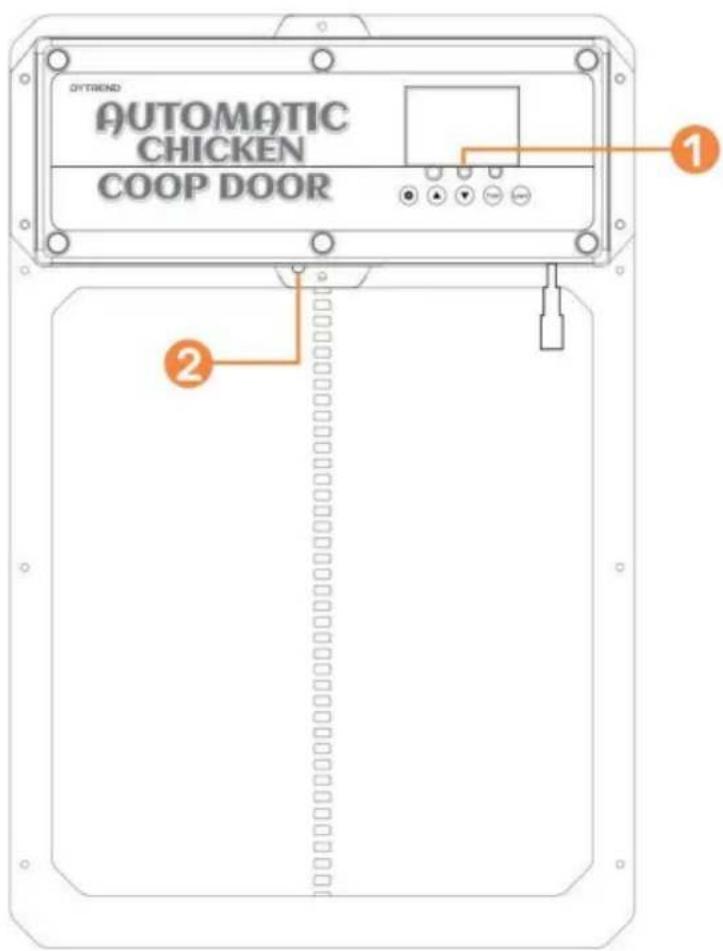

Installazione generale (continua) (sensore a infrarossi) • 11.

Il sensore a infrarossi è integrato in questa porta.

• 12. C'è una luce rossa sul sensore per indicare quando qualcosa sta bloccando il

raggio infrarosso. Mentre la luce rossa è accesa la porta non si chiude. • 13. La sonda di rilevamento degli animali è mostrata nella Figura. Quando la porta scende (o è discesa) la sonda rileva un animale alla porta (azione+temperatura, luce blu acceso), e la porta tornerà a salire. Dopo 1 minuto, continuerà a scendere. Dopo interruzione di corrente, il riavvio della sonda richiede un preriscaldamento di circa 15 secondi (blu la luce si spegne) per funzionare normalmente.

AUTOMATIC CHICKEN COOP DOOR OYTREND 1 2

1 Infrared sensor

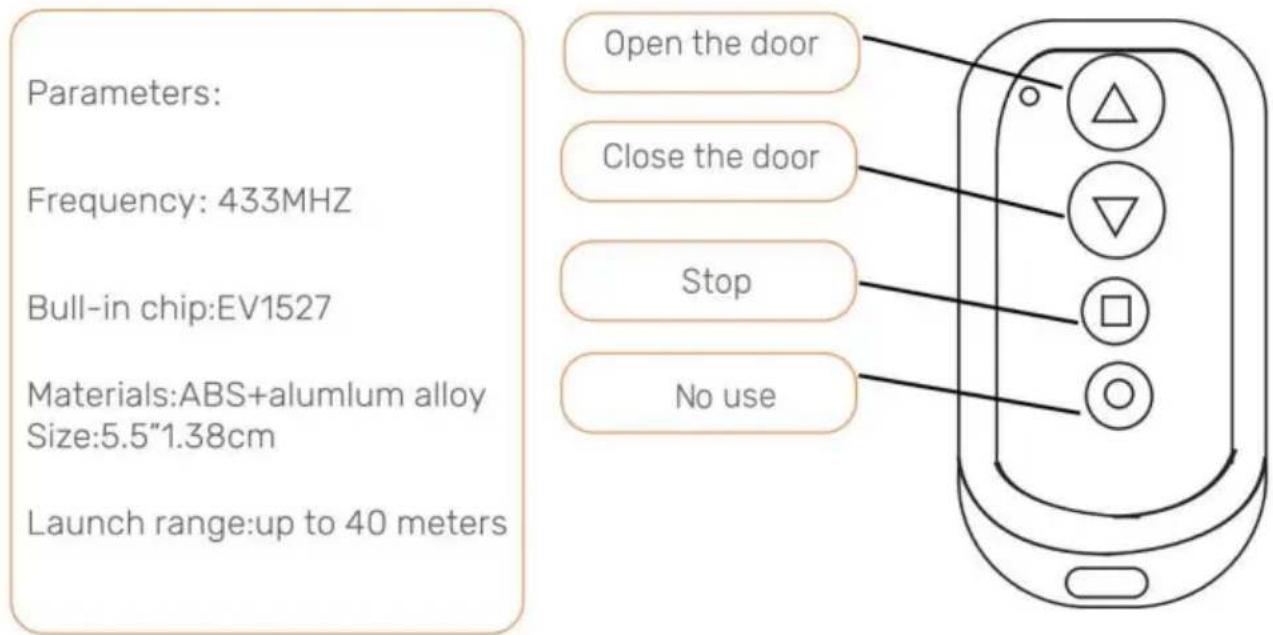

1.0 - Programmazione del/i telecomando/i wireless •1.Verificare

che le batterie del telecomando siano installate nel/nei telecomando/i

(Batteria/e: A27/12V venduta separatamente). •2.

Per associare un telecomando alla porta del pollaio, tenere premuto il pulsante LEARN

pulsante sul pannello di controllo per 2 secondi. Quindi premere un pulsante qualsiasi sul telecomando due volte. Il LED verde lampeggia due volte, indicando che l'associazione è avvenuta. completo. Per associare il secondo telecomando, ripetere questo passaggio.

•3. Per disassociare tutti i telecomandi, premere e tenere premuto a lungo il pulsante LEARN, finché il il LED verde lampeggia due volte, indicando che l'annullamento è stato completato.

Nota: se l'alimentazione viene rimossa dalla porta del pollaio per un breve periodo di tempo e l'alimentazione viene ripristinata, il/i telecomando/i saranno ancora associati al pollo porta del pollaio.

2.0- Aprire/chiudere la porta del pollaio con il telecomando •1.Premere

il pulsante freccia su per aprire la porta.

•2. Premere il pulsante Freccia giù per chiudere la porta.
•3. Spingere il pulsante quadrato per fermare qualsiasi movimento della porta.

3.0- Aprire/chiudere la porta del pollaio senza telecomando

Premendo in sequenza il pulsante Test sul pannello di controllo si aprirà o si chiuderà la porta.

• 1. Premere il pulsante Test sul pannello di controllo. La porta si aprirà. •2. Premere il pulsante Test sul pannello di controllo. La porta smetterà di muoversi. •3. Premere il pulsante Test sul pannello di controllo. La porta si chiuderà.

4.0- Programmazione della porta del pollaio

1. Riattivazione dello schermo

• 1.1 Pulsante di riattivazione: premere una volta il pulsante SET o TEST per accendere lo schermo per circa 1 secondo.
• 1.2 Riattivazione del telecomando: tenere premuto un tasto qualsiasi del telecomando per circa 5 secondi per illuminare lo schermo.

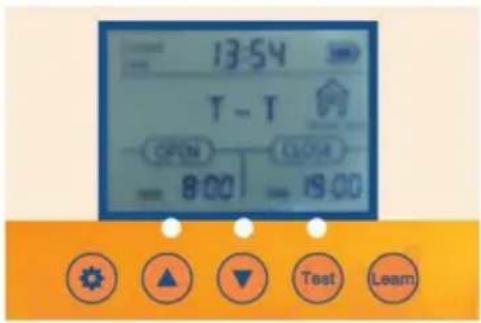

2. Impostazione dell'apertura o chiusura manuale della porta

13:54 T - T OPEN 8:00 18:00 Test Learn

2.1 Collegare l'alimentatore e lo schermo del display apparirà come mostrato
2.2 Premere una volta il pulsante TEST per aprire la porta.
2.3 Premere una volta il pulsante TEST per mettere in pausa.
2.4 Premere nuovamente il pulsante TEST per chiudere la porta.

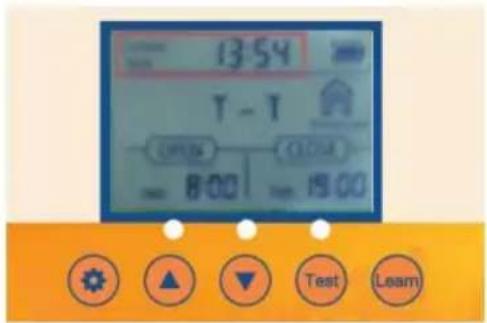

3. Impostazione dell'ora locale (formato 24 ore) per la porta

13:54 T - T 000 000 18:00 Test Learn

• 3.1Premere il pulsante SET sul pannello di controllo per visualizzare
- 3.2 L'unità di tempo Ore lampeggerà. Regolare l'unità di tempo Ore premendo il pulsante UP o Pulsante GIÙ.
- 3.3 Premere il pulsante SET per passare all'unità di tempo Minuti. L'unità di tempo Minuti lampeggerà.
• 3.4 Regolare l'unità di tempo dei minuti premendo il pulsante SU o GIÙ . • 3.5 Premere il pulsante SET per confermare l' impostazione dell'ora e l'impostazione successiva.

Premendo in sequenza il pulsante SET sul pannello di controllo si passa attraverso

diverse impostazioni da programmare.

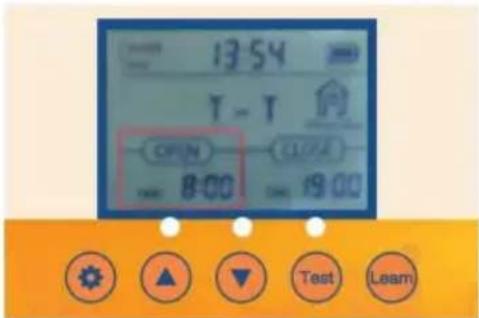

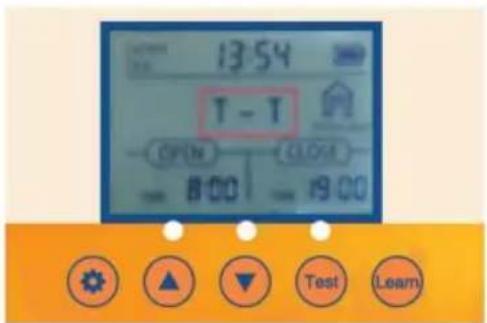

4. Modalità mista di impostazione e rilevamento della luce

13:54 T - T CPIN 0:00 19:00 Test Learn

4.1 Premere per un secondo il pulsante SET sul pannello di controllo per visualizzare 4.2 T- T Indica il tempo di apertura della porta - tempo di chiusura della porta.

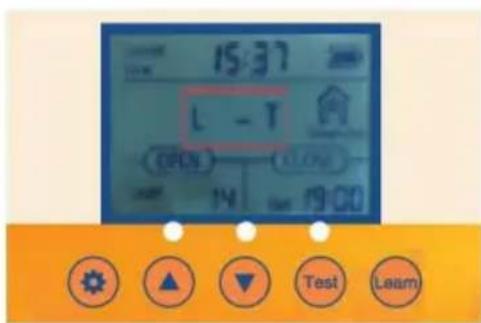

4.3 Premere per un secondo il pulsante SU sul pannello di controllo per visualizzare 4.4 T-L Indica il tempo per aprire la porta - luce per chiudere la porta.

15:37 L - T OPEN ON IN 19:00 Test Learn

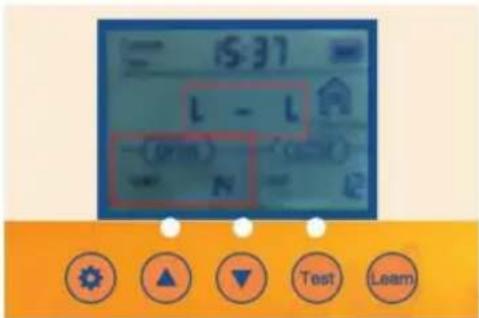

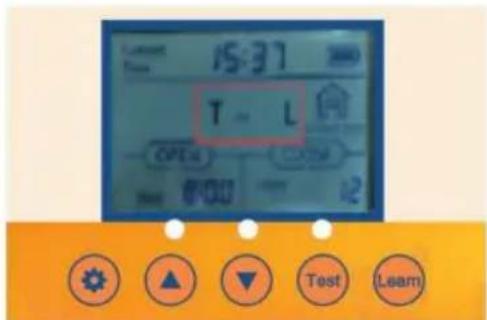

4.5 Premere il pulsante SU per un secondo sul pannello di controllo per visualizzare 4.6 L- T Indica la luce per aprire la porta - tempo per chiudere la porta

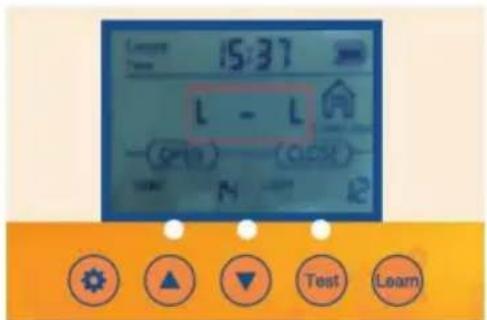

15:37 L - L Test Learn

4.7 Premere per un secondo il pulsante SU sul pannello di controllo per visualizzare 4.8 LL Indica la luce per aprire la porta - luce per chiudere la porta.

1. Attivazione dell'opzione in modo che la porta si apra o si chiuda automaticamente con l'impostazione dell'ora locale e del timer

13:54 T - T OFF 8:00 19:00 Test Learn

-5.1 Verificare/Premere il pulsante SET sul pannello di controllo per visualizzare OPEN-T •5.2 L'unità di tempo Ore lampeggerà. Regolare l'unità di tempo Ore premendo il pulsante SU o GIÙ .

-5.3 Premere il pulsante SET per passare all'unità di tempo Minuti. L'unità di tempo Minuti lampeggerà.

-5.4 Regolare l'unità di tempo dei minuti premendo il pulsante SU o GIÙ

1. Attivazione dell'opzione in modo che la porta si apra o si chiuda automaticamente con l'impostazione della luminosità della luce ambientale

- 6.1 Verificare/Premere il pulsante SET sul pannello di controllo per visualizzare OPEN-L •6.2 L'unità del valore Lumen lampeggerà. Regolare l'unità del valore Lumen premendo il pulsante UP o

Pulsante GIÙ .

- 6.3 Regolare l'unità del valore Lumen premendo il pulsante SU o GIÙ .

Ricorda, per Open

23 = La massima luce per aprire la porta

0 = Il minimo per l'apertura della porta

Ricorda, per chiudere

23= La minima luce per chiudere la porta

0= La massima luce per la chiusura della porta • 6.4

Si consiglia al cliente di impostarla a circa 15. Se la sensibilità

il valore è troppo forte, la porta del pollaio si aprirà e si chiuderà quando rileva un poca luce!

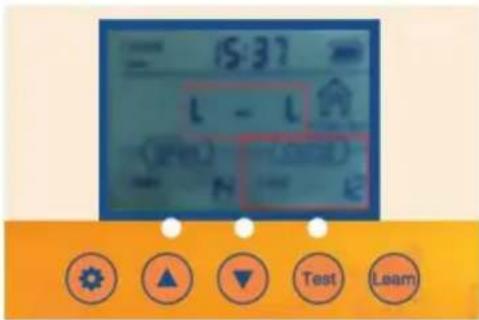

7. Chiudi opzione in modo che la porta si apra o si chiuda automaticamente con l'Impostazione dell'ora locale e timer

13:54 T - T OFF 8:00 19:00 Test Leam

• 7.1 Verificare/Premere il pulsante SET sul pannello di controllo per visualizzare CLOSE-T

- 7.2 L'unità di tempo Ore lampeggerà. Regolare l'unità di tempo Ore premendo il pulsante SU o il pulsante GIÙ.

- 7.3 Premere il pulsante SET per passare all'unità di tempo Minuti. L'unità di tempo Minuti l'unità lampeggerà.

• 7.4 Regolare l'unità di tempo dei minuti premendo il pulsante SU o GIÙ.

1. Chiudi opzione in modo che la porta si apra o si chiuda automaticamente con l'Impostazione della luminosità della luce ambientale

• 8.1 Verificare/Premere il pulsante SET sul pannello di controllo per visualizzare CLOSE-L
- 8.2 L'unità del valore Lumen lampeggerà. Regolare l'unità del valore Lumen premendo SU o Pulsante GIÙ.
• 8.3 Regolare l'unità del valore Lumen premendo il pulsante SU o GIÙ .

Ricorda, per Open

23 = La massima luce per aprire la porta

0 = Il minimo per l'apertura della porta

Ricorda, per chiudere

23= La minima luce per chiudere la porta

0= La massima luce per la chiusura della porta

•8.4 Si consiglia al cliente di impostarlo a circa 15. Se il valore di sensibilità è troppo forte, la porta del pollaio si aprirà e si chiuderà quando rileverà un po' di luce!

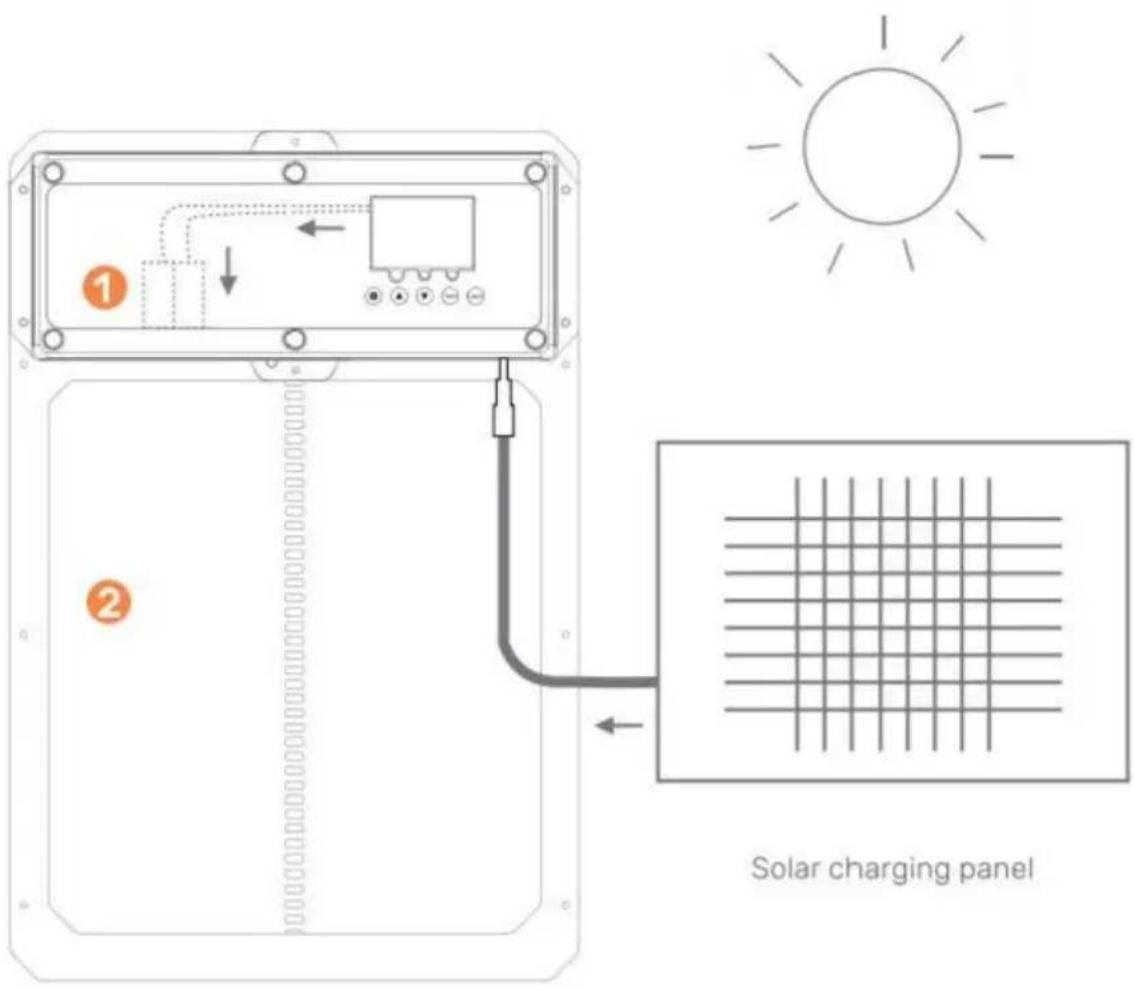

La porta del pollaio è dotata di funzione di ricarica automatica: • 1. Come utilizzare la batteria:

ÿ Batteria ricaricabile al nichel-idrogeno da 1,2 V n. 5 La scheda di controllo 4PCS ha un funzione di stabilizzazione della tensione e si arresta automaticamente quando la batteria è completamente scarica caricato.

ÿ 4 batterie AA1.5V n. 5. • 2.

Pannello di ricarica solare: uscita pannello di ricarica solare 9V 10W come mostrato nella figura

Nota: se si utilizza l'alimentazione solare, non è possibile utilizzare batterie AA e Sono necessarie batterie Ni-MH/Ni-Cr da 1,2 V

① batteria ricaricabile
② Pollaio con porta

ATTENZIONE: NON TOCCARE INSIEME I FILI CONDUTTORI!

Cosa ti serve:

Pannello solare 10W-25W

Regolatore di carica solare 9V 10Amp

Batteria da 9 V Batteria da 10 Ampere

• 1. Installare il pannello solare nella direzione per ottimizzare la luce

solare. • 2. Collegare il pannello solare al regolatore di carica

solare. • 3. Collegare la batteria al regolatore di carica

solare. • 4. Collegare la porta automatica del pollaio al regolatore di carica

solare. • 5. Proteggere il regolatore di carica solare e la batteria in un involucro per proteggerli da pioggia/tempo.

Vedi esempi di prodotti qui sotto

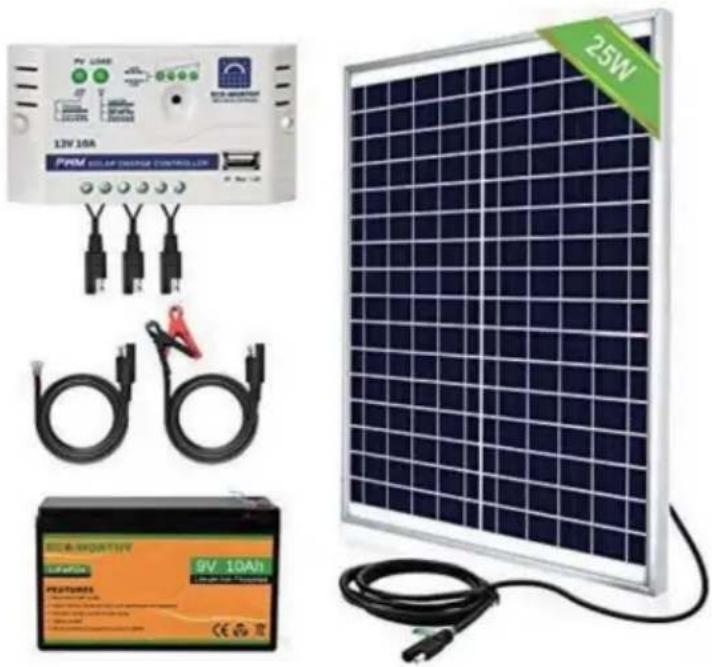

Regolatore di carica solare e pannello solare da 25 W

Manutenzione e risoluzione dei problemi

II/I telecomando/i non funziona/no

- yControllare che le batterie del telecomando siano installate nella direzione corretta e

la/le batteria/e è/sono completamente carica/e. Sostituisci le batterie se

necessario. •ÿAssicurati che il telecomando sia programmato correttamente per la porta del pollaio. •ÿControlla che la porta del pollaio sia accesa.

La porta del pollaio non si accende

-ÿAssicurarsi che l'unità sia alimentata elettricamente.

- yControllare i collegamenti elettrici che alimentano l'unità per assicurarsi che non siano sporchi o danneggiato.

La porta del pollaio non si apre e/o si chiude automaticamente con il locale

Impostazioni di ora o luminosità •ÿ

Controllare se le impostazioni utilizzate sono programmate correttamente e le funzioni sono non spento.

Il timer non funziona correttamente

Seguire queste istruzioni per diagnosticare se il timer è difettoso o se la porta

le impostazioni non sono state impostate

correttamente. • 1. Scollegare la porta

dall'alimentazione. • 2. Ricollegare la porta.

• 3. Non modificare altre impostazioni. • 4. Reimpostare

l'orario di apertura o chiusura. • 5. Attendere che la

porta vada a specificare l'orario di apertura 0805 per confermare se il

la porta si apre.

- 6. Se seguendo questi passaggi la porta funziona, segui le stesse istruzioni per

programmare la porta in base all'ora locale e all'orario di apertura e chiusura della porta. Assicurarsi di

prima di procedere, scollegare nuovamente la porta per effettuare un hard reset.

È possibile utilizzare un pannello solare o una batteria di backup con l'unità?

Sì, può essere collegato/installato con la spina maschio CC in dotazione

La porta del pollaio deve essere installata all'interno o all'esterno del pollaio?

cooperativa?

Dipende da come pensi di usarlo. Se è installato all'interno di un ambiente chiuso coop, le impostazioni di sensibilità alla luce non funzioneranno correttamente.

Cosa fare se la porta si inceppa durante l'apertura o la chiusura?

Assicurarsi che il telaio della porta sia installato piatto contro il muro e che non ci siano detriti estranei trovati nel percorso di movimento della porta. Assicurarsi inoltre che l'installazione le viti non sono troppo strette!

Cosa fare se la porta NON si apre/chiude completamente?

Se la porta NON si chiude, provare a ripristinare l'alimentazione.

Smaltimento corretto

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE.

Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto

richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Ciò vale per

prodotto e tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali

non possono essere smaltiti insieme ai normali rifiuti domestici, ma devono essere portati in un

punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Made in China

VEVOR®

TOUGH TOOLS, HALF PRICE

Supporto tecnico e certificato di garanzia

9V batteri 10AmpHour batteri • 1.
