XRJ4LX1 - Ismaskin Vevor - Gratis bruksanvisning och manual

Produkttyp	Slushmaskin
Modell	XRJ4LX1
Märke	Vevor
Mått (B x D x H)	20 x 49 x 55 cm
Nettovikt	Ca 30 kg (se typskylt)
Elanslutning	Se typskylt (standard vägguttag)
Effekt	Se typskylt
Antal skålar	1
Skålens kapacitet	4 L
Ljudnivå	< 65 dB
Klimatklass	N
Rekommenderad vätsketemperatur	20 °C till 32 °C
Huvudfunktioner	Slush, margarita, glass, isdryck
Kontrollpanel	Huvudströmbrytare, belysning, rengöring, lägesval, konsistensinställning
Tillgängliga lägen	Slush, rengöring, inställningar
Kylsystem	Kompressor med kondensor
Belysning	LED-lampa (utbytbar)
Skålmaterial	Rostfritt stål
Underhåll och rengöring	Daglig rengöring, demontering av kran, rengöring av kondensor av fackman
Säkerhet	Nödstopp, överspännings- och överströmsskydd, CE-certifiering
Reservdelar och reparerbarhet	Tätning, omrörare, pump (tillgängliga), byte rekommenderas av fackman
Allmän information	Professionell maskin för bar, restaurang, inomhusbruk

Vanliga frågor - XRJ4LX1 Vevor

Vad är kapaciteten på skålen i Vevor XRJ4LX1 slushmaskin?

Skålen har en kapacitet på 4 liter. Den kan användas för att göra slush, margarita, glass eller isdrycker.

Vilka typer av drycker kan jag göra med den här maskinen?

Du kan göra slush, margarita, glass och isdrycker. Använd blandningar med minst 15% socker och följ alkoholprocenten för margarita.

Hur startar jag maskinen XRJ4LX1?

Se till att skålen innehåller vätska (inte rent vatten). Anslut maskinen, slå på huvudströmbrytaren, tryck på SET tills 'SLS' visas för att aktivera slushläge. Använd '+' eller '-' för att justera konsistensen.

Vad gör jag om maskinen visar 'LL'?

Koden 'LL' indikerar ett problem med temperatursensorn. Kontrollera att sensorn är korrekt ansluten och att kabeln inte är skadad. Byt ut sensorn om det behövs. Kontakta en fackman om problemet kvarstår.

Hur rengör jag Vevor XRJ4LX1 slushmaskin?

Töm skålen och demontera kranen. Rengör alla delar med varmt vatten och ett milt desinfektionsmedel (2% natriumhypoklorit). Skölj noggrant och torka. Använd 'CLEAN'-läget för automatisk rengöring med vatten.

Varför gör maskinen ingen slush?

Kontrollera att huvudströmbrytaren är på och att 'SLS'-läget är aktiverat. Se till att kondensorn inte är blockerad av damm. Om skålen fryser, stäng av maskinen och låt isen smälta. Justera konsistensen med '+' eller '-'.

Hur byter jag lampan i maskinen?

Koppla ur maskinen före ingrepp. Öppna den lilla bakre panelen, byt ut lampan mot en ny (LED) och stäng panelen. Se till att den är ordentligt stängd innan du återansluter.

Vad är nödproceduren vid problem?

Vid nödläge, tryck på huvudströmbrytaren för att stänga av strömmen. Om skålen är frusen, koppla ur maskinen och vänta tills isen smälter. Vid brand, utrym området och ring räddningstjänsten.

Hur underhåller jag kondensorn?

Kondensorn måste rengöras regelbundet av en fackman. Koppla ur maskinen, ta bort sidopanelerna och borsta bort damm. Använd aldrig maskinen utan säkerhetsskydd.

Var kan jag hitta reservdelar till Vevor XRJ4LX1?

Reservdelar (tätningar, omrörare, lampa) finns hos tillverkaren. Kontakta teknisk support via www.vevor.com/support för att beställa originaldelar. Endast kvalificerade fackmän bör byta ut interna komponenter.

BRUKSANVISNING XRJ4LX1 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

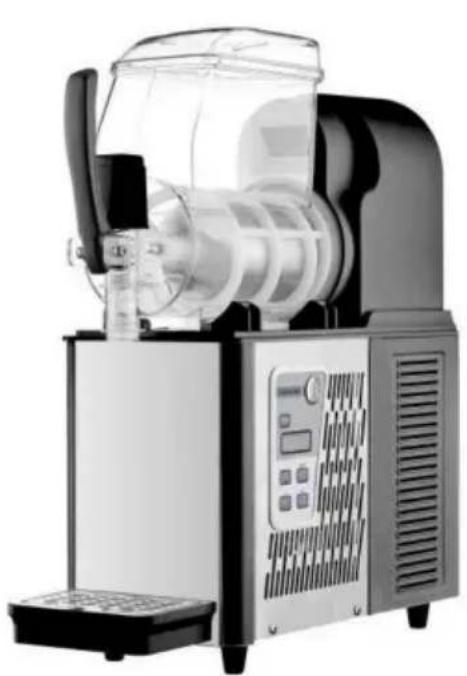

SLUSH MASKIN

MODELL: XRJ4LX1 XRJ4LX2

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.
	FÖRSIKTIGHET:Ändringar eller modifieringar är inte uttryckligen godkända av den part som ansvarar för efterlevnaden kan ogiltigförklara användarens behörighet att använda utrustningen!Denna enhet uppfyller del 15 av FCC-reglerna. Driftär föremål för följande två villkor:1) Denna produkt kan orsaka skadliga störningar.2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.VARNING:Ändringar eller modifieringar av denna produkt inte uttryckligen godkänt av den part som ansvarar för efterlevnaden kan ogiltigförklara användarens behörighet att använda produkten.Obs: Denna produkt har testats och befunnits överensstämma med gränserna för en klass B digital enhet enligt del 15 av FCC-regler, dessa gränser är utformade för att tillhandahålla rimliga skydd mot skadliga störningar i ett boende installation.Denna produkt genererar, använder och kan utstråla radiofrekvenser energi, och om den inte installeras och används i enlighet med instruktioner, kan orsaka skadliga störningar på radio kommunikation. Det finns dock ingen garanti för det störningar kommer inte att inträffa i en viss installation. Om detta produkten orsakar skadliga störningar på radio eller TV mottagning, vilket kan fastställas genom att stänga av produkten och vidare uppmuntras användaren att försöka korrigera störningen genom en eller flera av följande åtgårder. • Rikta om eller flytta mottagningsantennen. • Öka avståndet mellan produkten och mottagaren. • Anslut produkten till ett uttag på en annan krets än den som mottagaren är ansluten till.
	• Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.
	Denna produkt omfattas av bestämmelserna i EU-direktivet 2012/19/EC. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte kasseras tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingspla för återvinning av elektriska och elektroniska apparater

Instruktioner

Tack så mycket för att du valde den här slushmaskinen. Slushmaskinen är en typ av maskin och utrustning som ofta används inom livsmedelsindustrin och cateringindustrin, det är främst genom fryst juice, mjölk eller yoghurt och andra drycker frysta till en sorbet, och kommer skäras till fina partiklar genom skrapan, gjord av snöis med mjuk smak! Läs alla instruktioner innan du använder den. Informationen hjälper dig att uppnå bästa möjliga resultat.

Innehåll

1. Introduktion 1.1. Tillverkare. 1.2. Operatoru 1.3.

1.3.1 Funktion och innehåll 1.3.2 Vem ska läsa manualen 1.3.3 Hur man förvarar manuell 2.

Maskinbeskrivning 2.1.

Användande

2.2. Huvudkomponent 2.3.

Tekniska data

2.4. Kontrollpanel 3.

Säkerhetsmanual 4.

Transport och förvaring 4.1. packning 4.2.

Transport 4.3.

Förvaring 5. Installation

5.1. Delarlista

5.2. Placering att installera 5.3.

Hantering av förpackningsmaterial 5.4. Anslut

ström 6. Drift 6.1. Förbereda

material och röra

jämnt 6.2. Starta en 1-BOWLSLUSH MASKIN Modell: XRJ4LX1

6.3. Starta en 2-skåls slush-maskin Modell: XRJ4LX2 6.4. Utmatning av slask 6.5.

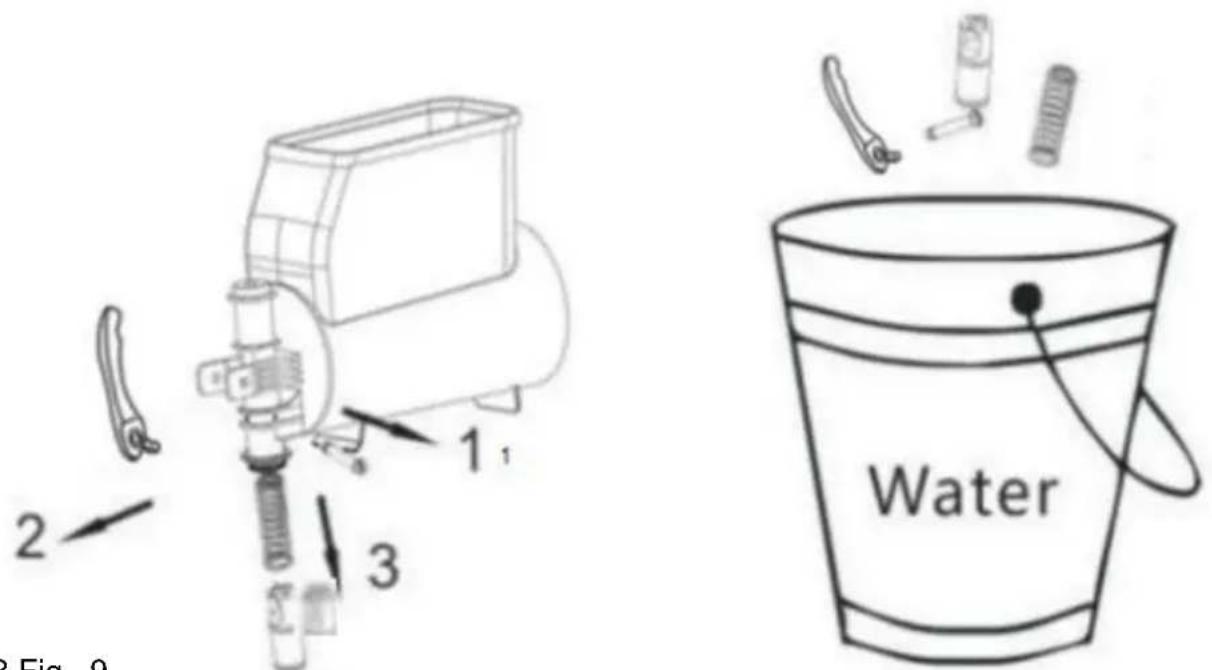

Nödsituation 7. Rengöring och underhåll 7.1. Tom skål 7.2. Demontering av utmatningskranen

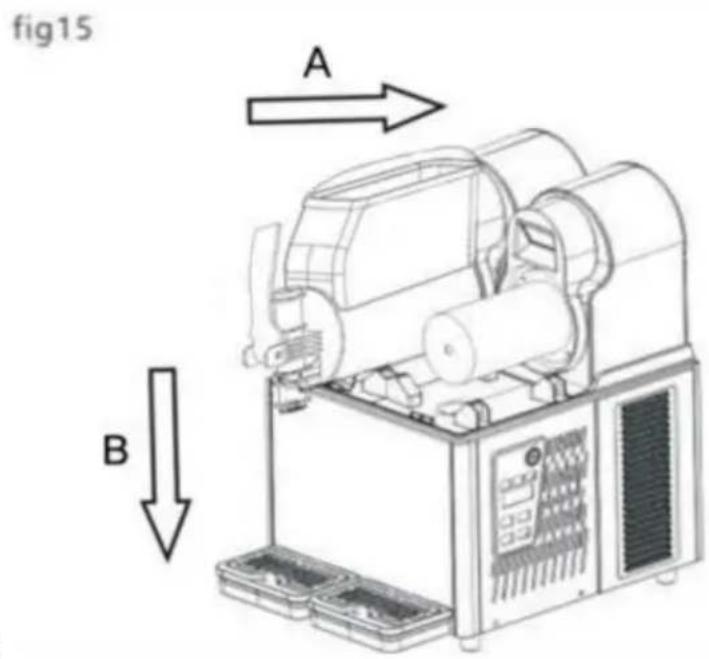

7.3. Ta ut skålen och täck

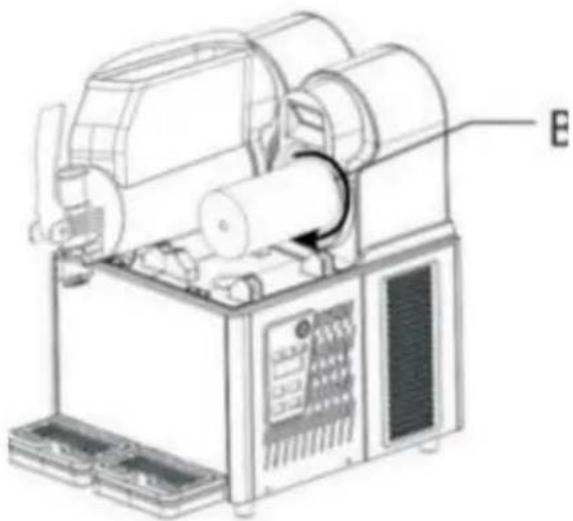

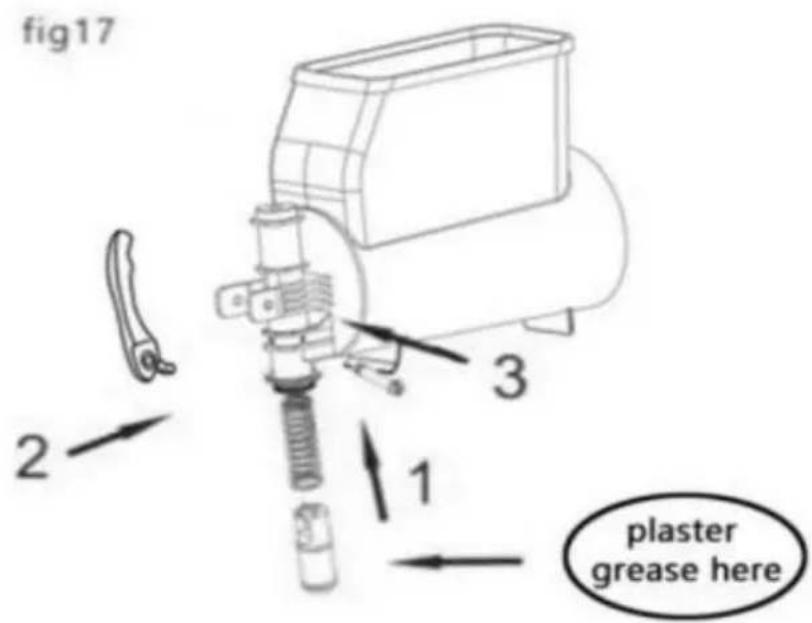

7.4. Rengör och desinficera delar 7.5. Återställ

rengjorda delar 7.6. Rengör steg 7.7.

Rengöring av

droppbricka 7.8. Byt glödlampa

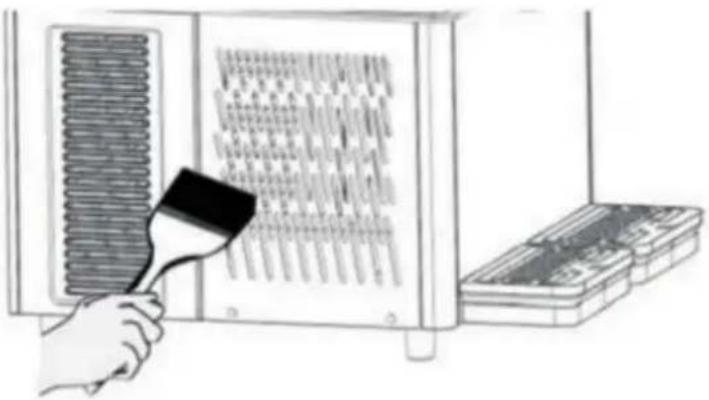

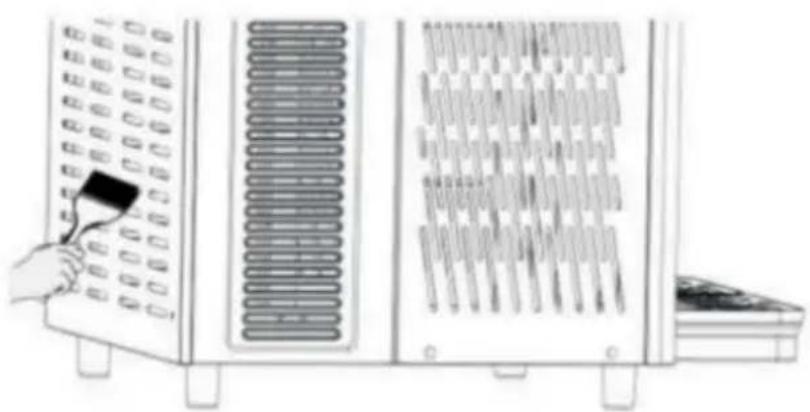

7.9. Rengör kondensorn

7.10. Schemalagt underhåll

1. Avfallsbehandling 9.

Felsökning 9.1. Felkoder

och lösningar för Slush Machine

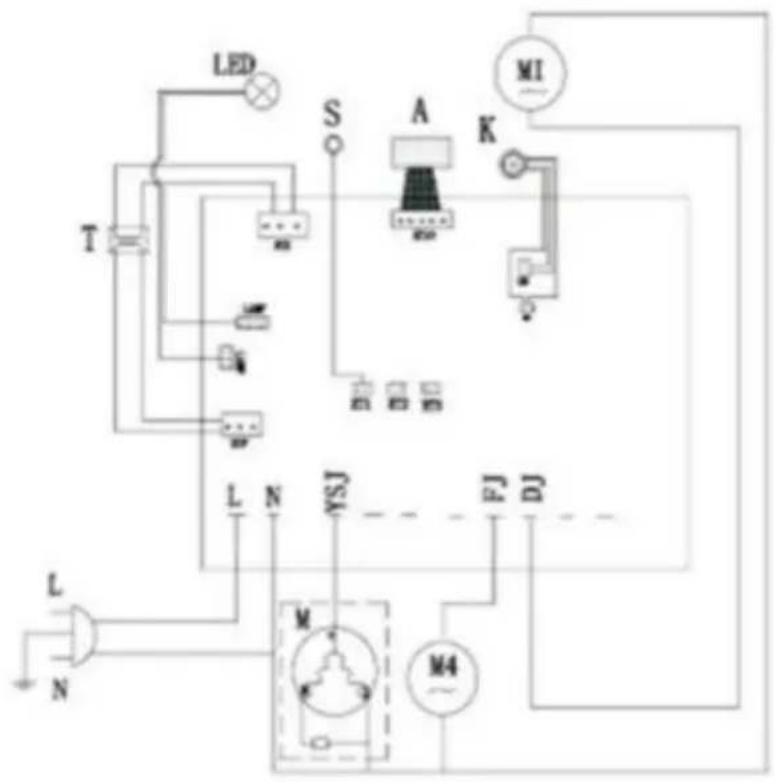

1. Intelligent elektroniskt ventilsystem 11.

Slammaskinens explosiva diagram

1. Introduktion

1.1 Tillverkare

Tillverkarens uppgifter finns på typskylten.

1.2 Operatör

Baserat på olika applikationer finns det två typer av personer.

Användare: I enlighet med hälsostandard, personer utbildade till tekniker, vet allt

för att distribuera slask har lägre förmåga efter att ha läst denna manual: Placera och byt slaskmaskin, korrekt dispensering av produkterna, rengöring av slaskmaskin. Specialiserade tekniska personer: Studerade denna

manual och tränade hur man

installerar, använder och underhåller denna slaskmaskin; Vid allvarliga fel kan de reparera

slaskmaskinen och känner till denna manual väl.

Behärskar all information i manualen och kan förklara diagram och grafer korrekt; Känner till viktiga hygienkunskaper

väl, förhindrar att olyckor inträffar, känner till teknisk och säkerhetsstandard, har erfarenhet av att serva denna typ av slaskmaskin.

Bemästrar behandlingsåtgärder vid akuta situationer, separerar säkerhetsanordningar och använder maskinen på rätt sätt.

Personer som inte uppfyller ovanstående krav är förbjudna att använda maskinen.

Användare måste läsa denna manual noggrant innan användning.

1.3.1 Funktion och innehåll

Erbjud viktig information om användning och installation

1.3.2 Vem ska läsa manualen

Användare och specialiserade tekniska personer.

Denna manual är en oskiljaktig del av maskinen.

Så den måste levereras till köparen när den säljs.

1.3.3 Hur man förvarar manualen

Manualen måste placeras nära maskinen och förvaras intakt och tydlig.

2. Maskinbeskrivning

2.1 Användning

Denna maskin används speciellt för att göra slush. Om den används för att tillverka mejeriprodukter och andra livsmedel, måste skålens materialtemperatur testas och följa maskinens nuvarande regler och standarder.

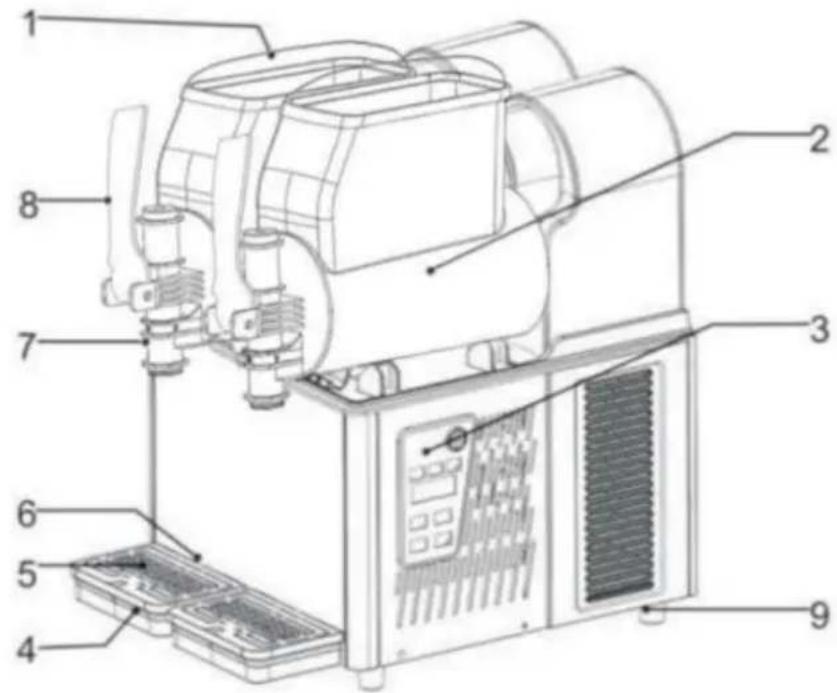

Huvudkomponent 1. Skåltak

2.Skål3. Kontrollpanel

4.Droppbricka5.Droppbrickans lock6. Avloppsslang

7. Tryckpå 8. Hantera9. Maskinfot

I den här bruksanvisningen betyder punkterna enligt nedan

XRJ4LX1, slushmaskin med en skål

XRJ4LX2, slush med två skålar

maskin

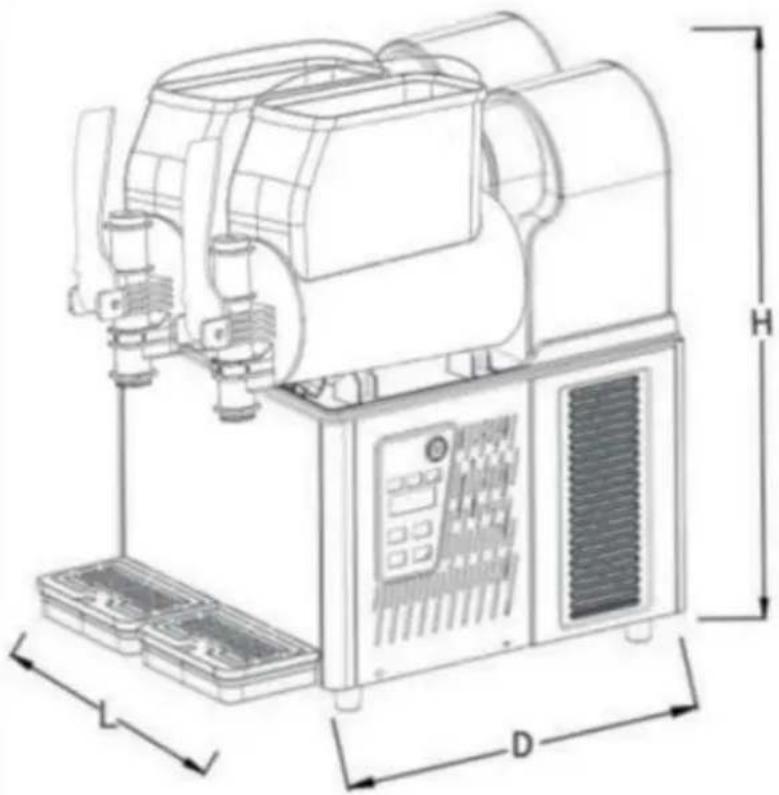

2.3 Tekniska data

Läge	XRJ 4LX1	XRJ 4LX2
Storlek L*D*H (CM)	20x49x55	36x50x56
Nettovikt (kg) (tom skål)	Se namnskylt
Effekt (w)	Se namnskylt
Vätsketemperatur	Min: 20ÿ/68ÿ Max: 32ÿ/89ÿ
Skål	1	2
Skål (L)	4	8
Driftljud	< 65 decibel
Klimat	N

Tillverkaren har rätt att ändra utan särskilt meddelande.

Varje ändring och förbättring måste godkännas och utföras av

tillverkaren.

Installation av slushmaskindelar och kondensor, felsökning och underhåll av slushmaskinen ska utföras av tillverkarens kvalificerade personal med relevant erfarenhet. Utan övervakning eller vägledning av erfaren personal får slushmaskinen inte användas av personer med nedsatt fysisk, sensorisk eller mental förmåga, eller av personer som saknar erfarenhet och kunskap. Barn ska hållas under uppsikt när de leker i närheten av maskinen.

Om maskinens sladd skadas måste den bytas ut av tillverkarens kvalificerade personal eller av personer med liknande erfarenhet.

Vid skrotning av maskinen ska den lämnas till och hanteras av behörig myndighet.

4. Transport och förvaring

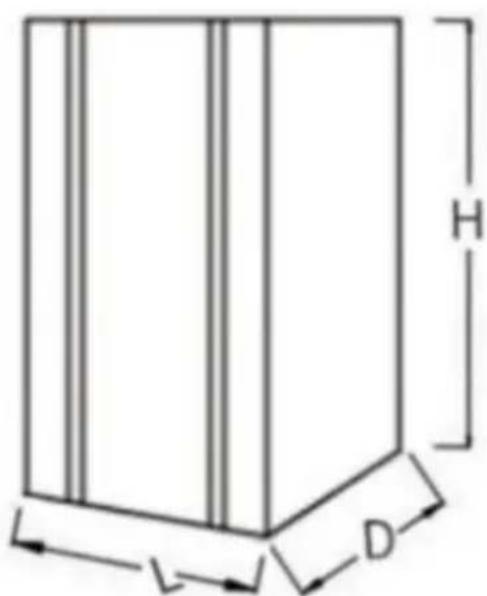

4.1 Förpackning

Trälåda, formskuren skumplast och samling. Förpackningsstorlek (ungefärlig)

			Höjd (H)Bred
XRJ4LX1 700	mm		720 mm
XRJ4LX2	460 mm	695 mm	740 mm

Längd (L) Djup (D) 31

Fig. 4

Anmärkningar: Förpackningsstorlek och vikt är ungefärliga.

4.2 Transport

Håll upprätt och bärs av minst två personer.

4.3 Förvaring

Observera att du inte överstiger tre lager. Se fig. 5.

Fig. 5

5. Installation

Slaskmaskinen måste installeras inomhus med hård och slät mark under tillräckligt med ljus och ventilation (markens lutning får inte vara mer än 2 grader).

5.1 Reservdelslista

Efter rengöring och desinficering måste alla angivna delar i manualen beläggas med smörjolja.

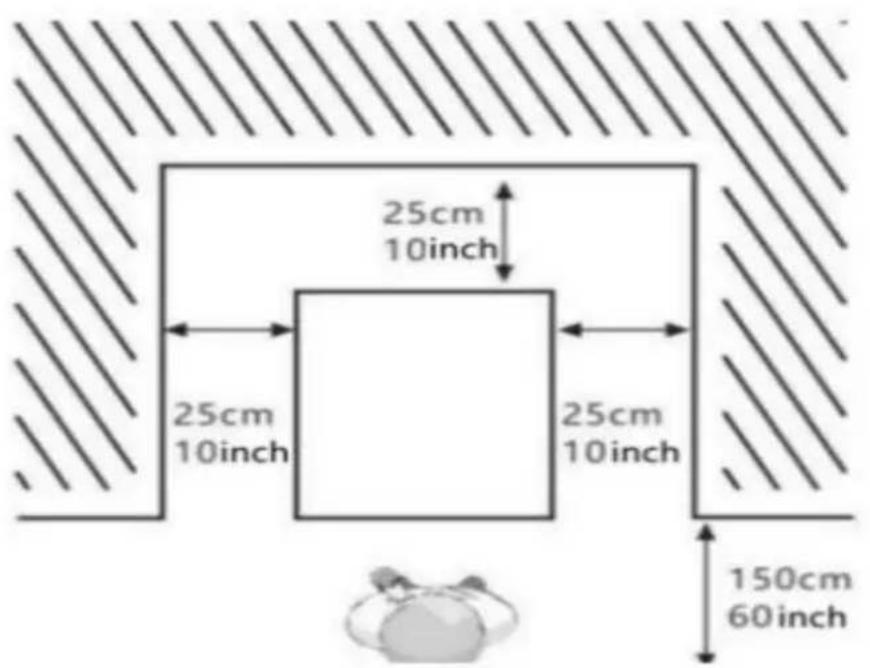

5.2 Placering att installera

Installationsposition måste hyvlas i förväg; Installationsplatsen

måste vara hård och enkel. Installationsskicket är

tillräckligt med ljus och ventilation och ren; Eluttag behövs också; Installationsavstånd från andra objekt se nedan

fig. 6

Fig. 6

5.3 Hantering av förpackningsmaterial

Hantering av förpackningsmaterial separat enligt lokala regler och vi föreslår att du behåller det för att packa om och skicka i framtiden.

5.4 Anslut ström Se

till att slaskmaskinen är avstängd innan strömmen ansluts. Anslut sedan för att ansluta ström.

Data kan refereras från maskinens baksida märkskylt.

Varning: Uttaget måste placeras inom användarens beröringsavständ för att snabbt kunna dra ur kontakten i nödsituationer utan att använda andra verktyg.

6. Operation

Varning

Fryst dryckAndel juicepulver: y10 %	SLS 0132 y ~44,6 y (0 y ~7 y )
SlushyAndel socker: y15 %	SLS 02-SLS 0528 y ~23 y (-2,2 y ~-5,2 y )
Margarita Wine SlushAndel sprit: 10-45 %	SLS 06-SLS 1521 y ~9 y (-6,2 y ~-13 y )

Obs:

1. Spriten avser i allmänhet 40 volymprocent alkohol.
2. SLS xx blinkar när växeln justeras och maskinen sparar automatiskt inställningen efter 5 sekunder. Därefter slutar displayen att blinka och temperaturen på vätskan i cylindern visas i form av Fancy Celsius t.ex. xx F.
3. När temperaturen inuti skålar är mycket låg, blir det frosting på utsidan av bågarna, vilket är normalt 4. Vid låga temperaturer kan pipen frysa.

Kasta bara en borste mot pipen så rinner slush/margaritavinslask/glass ut ordentligt.

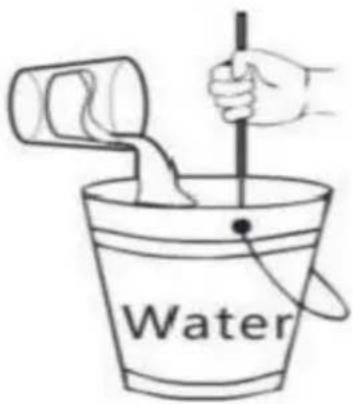

6.1 Förbereda material och röra jämnt Endast

vatten är förbjudet

Fig. 7

Uppmärksamhet

Arbeta under tillverkarens ledning; Späd och rör om koncentrerad vätska med vatten i en behållare. Blandningens sockerhalt bör vara >15 %; lägre halt skadar skruvarna och växelmotorerna. Om du behöver göra alkoholslam, håll lämplig procentandel alkohol i behållaren efter dina behov. Ta bort locket enligt nedanstående steg 1.

om koncentrerad vätska med vatten i en behållare. Blandningens sockerhalt

Varning

växelmotorerna. Om du behöver göra alkoholslam, håll lämplig

procentandel alkohol i behållaren efter dina behov. Ta bort locket som nedanstående steg 1.

Varning: Innan du ansluter ström eller startar maskinen, lägg material i skål 2. Material kan inte bara vara vatten.

Varning: Förbud mot att klappa hand i skål fungerar.

Het vätska kan inte läggas i (varm vätska betyder att graden överstiger 40 y)

Materialnivån får inte överstiga maximal höjdnivå 3. Stäng topplocket

efter att du har hällt materialet

1. Varning: Innan du ansluter ström eller startar maskinen, lägg material i skål 2. Material kan inte

bara vara vatten.

1. Varning: Förbud mot klappning hand i skål fungerar

6.2 Starta en 1-skåls Slush Machine Modell: XRJ3LX1 Följande kontroller finns på panelen:

A. Huvudströmbrytare: Den används för att slå på/av strömförsörjningen till hela maskinen.

B. Ljusbrytare: Den används för att sätta på/stänga av ljuset.

C. Clean-funktion: Tillsätt lämpligt vatten i förväg och klicka sedan på

"SET"-omkopplaren tills displayen visar "CLEAN", vilket betyder öppen.

Klicka på SET-omkopplaren ännu en gång, displayen visar "OFF", det betyder stäng Clean System. När sprickorna inte är rena, använd den medföljande handduken för att rengöra eventuell kvarvarande smuts och torka upp eventuella vattenfläckar. D. Slush/Margarita Wine Slush/Glass/Fryst dryck Funktion: Behåll

genom att klicka på SET-omkopplaren, displayen visar SLS som används för att slå på Slush System.

Sedan kan du klicka på "+" för att göra slush/glass

härdare och kan också klicka på "-" för att göra slush/glass mjukare. Maskinen kommer automatiskt att spara inställningen efter 5 sekunder.

6.3 Starta en 2-Bowl Slush Machine Modell: XRJ4LX2

Följande kontroller finns på panelen:

A. Huvudströmbrytare: Den används för att slå på/av strömförsörjningen till hela maskinen.

B. Ljusbrytare: Den används för att tända/släcka ljuset.

C. Rengöringsfunktion: Tillsätt lämpligt vatten i förväg,

klicka sedan på skål 1 eller skål 2 för att välja den skål du vill

operera. Fortsätt sedan att klicka på "SET"-knappen tills displayen visar "CLR" som betyder öppen

Rent system. Efter rengöring, klicka på SET-omkopplaren

ännu en gång, den

display visar "OFF" vilket betyder att stänga Clean System. Dito för drift

den andra skålen. När sprickorna inte är rena, använd den medföljande handduken för att rengöra kvarvarande smuts och torka upp eventuella vattenfläckar.

D.Slush/Margarita Wine Slush/Glass/Fryst dryck Funktion: Först

klickskål1 eller skål 2 för att välja skål du vill använda.

Fortsätt sedan att klicka på SET-omkopplaren tills displayen visar SLS det

används för att slå på Slush System. Sedan kan du klicka på "+" att göra

slush/glass hårdare och kan även klicka "_" kräm mjukare. att göra slush/is

Maskinen sparar automatiskt inställningen efter

5 sekunder. Dito för att manövrera den andra skålen.

Dra ner handtaget och slask kommer att rinna ut ur skålen

Observera: f fördela slask första gången eller efter ett långt stopp, tack

extrudera och slösa lite och sedan distribuera kunder.

6.5 Nödsituation

Varning: i nödsituationer bör maskinen stängas av med strömknappen och slå av strömmen.

Om den fryser, slå av strömmen och be att specialiserade personer hanterar. Om brand, rens närområdet och fråga efter proffs.

Om den fryser, slå av strömmen och be om att specialiserade personer hanterar. Om brand, rens

Innan du rengör eller underhåller externa delar, se till att huvuddelen är säkrad, strömbrytaren är avstängd och dra ur kontakten.

Eventuella rengörings- eller underhållsskydd behöver göras med skyddshandskar och skyddsglasögon baserat på lokal säkerhetsstandard.

Vid rengöring eller underhåll, fungerar enligt nedan.

Använd skyddshandskar mot en olycka. • Använd inte lösningsmedel eller brandfarliga ämnen.

Eventuella rengörings- eller underhållsskydd behöver göras

Använd handskar och skyddsglasögon enligt lokala säkerhetsstandarder.

Vid rengöring eller underhåll, fungerar enligt nedan.

Använd skyddshandskar mot en olycka. • Använd inte

lösningsmedel eller brandfarliga ämnen

- Använd inte en hård eller metallsvamp för att rengöra maskinen eller delar

- Spraya inte vätska till närliggande område.

Tvätta inte delar i diskmaskin! • Torka inte

delar i ugn eller mikrovågsugn. • Sänk inte ner maskinen i vatten

- Spraya inte vatten direkt på maskinen. • Varmt vatten och

lämpligt rengöringsmedel kan användas (i enlighet med lokala lagar och

regler)

Efter avslutad rengöring, se till att alla skyddsöverdrag och skydd som har

tagits bort eller öppnats sätts tillbaka på plats och säkras ordentligt.

Renlighet och hygien måste tas på allvar och med kraft baserat på

lokala standarder för att säkerställa kvalificerad slush

Renlighet och hygien måste tas försiktigt och med kraft

baserat på lokala standarder för att säkerställa att kvalificerad slush-bowl behöver städas varje dag åtminstone och följer lokala lagar och förordningar

Städtider kan läggas till baserat på olika produkter. För mer

information, vänligen kontakta tillverkarna. Om maskinen inte kommer att användas

dagligen kontinuerligt, vänligen rengör fördelarkranar med en ren trasa.

Även om maskinens komponenter är rostfritt stål, plast och gummi

lätt att rengöra såväl som dess form, är det fortfarande nödvändigt att förhindra bakterier och svampreproduktion på grund av halvvägs rengöring. När kontakten inte dras ut eller den totala omkopplaren är i downstate. Rengör inte underhållet maskin.

7.1 Tom skål

Innan du rengör skålen, töm skålen

Om det är första gången du använder det behöver du inte göra det tomt.

Denna manual förklarar bara en skål som prov.

Andra skålars funktioner är desamma baserat på relaterade knappar

Vänligen ställ skålen till "rent tillstånd", håll sedan materialet från skålen.

Innan du tar bort skålen, Det rekommenderas att ta isär kranen. efter rengöring får kranen inte sättas på igen förrän skålen har varit korrekt placerad i sitt säte Ta bort fästet med en skruvmejsel och koppla sedan bort det utmatningshandtaget genom att trycka uppåt, tryck sedan på kolven och fjädern nedåt, ta bort o-ringen Lägg alla reservdelar i ljummet vatten (vatten temperatur runt 50 ÿ) och rengör som fig 9.

Fig. 8 Fig. 9

Ta inte isär kranarna när det finns produkter eller vätska i skålen.

7.3 Ta ut skål och lock Flytta ut varje skål

för att rengöra maskinen.

Flytta ut skålarna under stegen 1. Lyft

topplocket uppåt och ta ut det. Dra tanken uppåt och utåt för att helt ta bort den från sitt säte 2.

Skruva av muttern 3. Ta ut omröraren och

omrörarens tätning.

7.4 Rengör och desinficera delar. Alla

demonterade delar ska rengöras noggrant.

Viktigt: Rengöringssättet har följt lokalt gällande hygienstandard.

Använd instruktionerna nedan: Häll vatten i

behållaren. Blanda desinficeringsmedel med vatten (tillsätt 2 % natriumhypoklorit till vattnet).

behållaren. Blanda desinficeringsmedel med vatten (tillsätt 2 % natriumhypoklorit till vattnet)

Rengör skål, lock och förångare noggrant med svamp och desinfektionsmedel, skölj sedan med vatten.

Lägg demonterade delar i desinfektionsmedel i 30 minuter. Rengör med vatten noggrant.

Lägg demonterade delar i desinfektionsmedel i 30 minuter. Rengör noggrant med vatten.

Montera maskinen enligt 7.5-instruktion.

Svamp med desinfektionsmedel rengör taket och hjärtsträngar det immateriella.

Rengör taket och hjärtsträngar med svamp och desinfektionsmedel.

Rengör bottenytan med vatten 2-3 gånger vid svampen. Sätt dold vid rengör området och torka det med en trasa

Förbjud rengöring med vatten eller desinficering innan du tar bort skyddet.

7.5 Återställ rengjorda delar

Alla desinficerade delar måste återmonteras noggrant. Vissa delar behöver smörjas för att fungera normalt.

Viktigt: Kontrollera packningen regelbundet. Om den är trasig, byt ut den. Byt ut packningen (A) minst en gång per år.

Efter att packningen (A) har installerats, bestryk insidan av packningen (A) med det medföljande fettet. Se Fig. 13.

Montera tätningen (B), smörj hela ytan med fett enligt pilmarkeringarna. Se Fig. 14.

Observera: Justera omröraren till lämplig plats.

Se Fig. 14-1.

Byt ut tätningsringen. När motordelen läcker måste du byta ut tätningsringen. Ta ut motorfästet som är anslutet till motorn och byt sedan ut huvudtätningsringens bricka (axel, axeltätning). När du byter måste du lägga till lite fett. Installera sedan motorfästet som är anslutet till motorn.

Byt ut tätningsringen. När motordelen läcker måste du byta ut tätningsringen. Ta ut motorfästet som är anslutet till motorn och byt sedan ut huvudtätningsringens bricka (axel, axeltätning). När du byter måste du lägga till lite fett. Installera sedan motorfästet som är anslutet till motorn.

Fäst omröraren och installera skålarna enligt Fig. 15.

Fig. 15

Observera: Justera skålarna till lämplig plats.

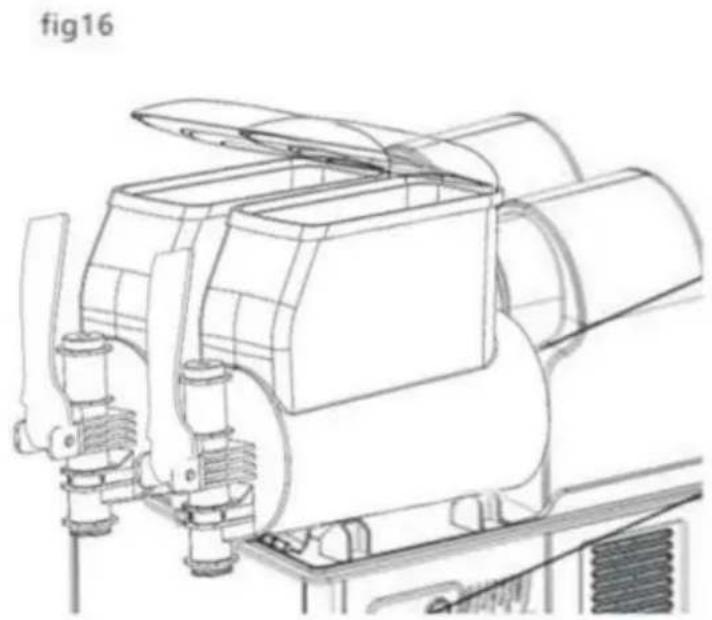

Montera taket enligt bild 16.

Tryck ner de övre taken tills de passar in.

Installera kranar enligt instruktionerna nedan som Fig.

17 1. Smörj helt med fett.

1. Sätt i skruven när kranarna är stadiga.

Observera att alla delar installeras enligt instruktionerna i figurerna. Vänligen ansök

smörj in väl för att förhindra vätskeläckage.

7.6 Rengör steg

Innan du använder denna maskin krävs nedanstående rengöringssteg

1.Fyll skålen med vatten helt 2.Starta endast maskinen i rengöringsläge och rör om i 5 minuter 3. Stäng maskinen och öppna kranen för att rensa behållaren.

Droppbrickan ska tömmas och rengöras varje dag

Observera: Alla maskins droppbrickor bör rengöras. droppbricka behöver ska tömmas och rengöras.

Uttag av droppbricka genom att lyfta uppifrån.

Tvätta brickan och gallret separat med ljummet vatten. Torka allt

komponenter. Sätt tillbaka brickan på plats och tryck för att fästa den på maskinen.

Placera om gallret ovanpå brickan

När maskinerna stannat, rengör med en våt trasa och torka delarna.

7.8 Byt glödlampa

Endast när maskinens strömförsörjning är urkopplad kan glödlampan bytas ut. Enligt bilden nedan, öppna den lilla bakpanelen, byt ut lysdiodsglödlampan, efter montering sätt tillbaka panelen och bekräfta att den är stängd.

7.9 Rengör kondensorn

Endast proffs kan rengöra kondensorn. De kan alla operationssteg väl, använda ungefärlig enhet och följa lokala lagar och förordningar strikt. Kondensorn måste rengöras regelbundet.

Varning: Maskinens vassa yta kan skada säkerhetsskyddsdelar vid demontering. Smutsig kondensor försvagar maskinens funktion.

Kondensorn kan ses efter att säkerhetsskyddsdelar tagits ut.

Även om endast en platta (fram, bak eller sida) inte är installerad, är maskinen också förbjuden att använda. Operatören är förbjuden att rengöra kondensorn. Skyddsdelar måste placeras med skruvmejslar.

7.9.1 Rengöring av kondensorn för slushmaskin med en skål

Säkerhetsskyddsdelar behöver skruvmejslar för att fästa och demontera.

1. Lös sidopanelsskruv.
2. Ta ut sidopanelen.
3. Demontera säkerhetsskyddsdelar. Borsta damm från kondensorns yta med torr borste som i Fig21.

Efter rengöring av kondensorn, flytta säkerhetsskyddsdelarna.

7.9.2 Rengöring av kondensorn för slushmaskin med två skålar. Enligt följande instruktioner:

1. Lossa 3 beslag på bakplattan.
2. Lossa 5 skruvar på sidoplåten.
3. Ta ut sidopanelen.

Demontera säkerhetsskyddsdelar.

Borsta damm från kondensorns yta med torr borste enligt nedan.

7.10 Schemalagt underhåll

Denna maskin måste underhållas av fackmän regelbundet (minst 1 år).

Regelbundet underhåll kan säkerställa att maskinen och dess delar är i gott skick.

Eventuellt trasiga delar ska ersättas med originaldelar från tillverkaren. När maskindelar är felaktiga eller trasiga är maskinen förbjuden att använda. Användaren kan inte underhålla maskinen själv.

8. Avfallsbehandling

Elektroniskt avfall måste hanteras enligt 2002/96/EG.

Avfall måste demonteras och klassificeras, och användbara delar bör återvinnas.

Ovanför soptunnan påminns man om att klassificera skräp. Korrekt avfallshantering skyddar vår miljö.

9. Felsökning

Problem	Potentiella problem	Lösning
Kan inte vända på maskinen	Ingen ingångseffekt	Sätt i kontakten i lämpligt uttag
	Inte tryckt på strömbrytaren	Tryck på knappen
Utlopp läcker	Outlet utan vaselin	Tillsätt vaselin på utloppet
	Uttag trasigt	Byt uttag
Skålen läcker	Skålen ska inte installeras i lämplig position placera	Kontrollera skålen
	Inget vaselin på skålens tätningsring	Tillsätt vaselin på förseglingen ringa
	Dålig tätningsring Byt tätningsring
Omröraren inte arbetssätt	Slå inte på huvudströmbrytaren	Slå på huvudströmmen växla
	Skål inuti frysning	Kör av huvudet byt och låt isen smältande
Maskinen gör inte slask	slå inte på huvudströmbrytaren	Slå på huvudströmmen växla
	Vänd inte till "SLS"-läget	Vänd dig till "SLS"-läget"
	Hjärtsjuka är inte lämpligt	Justera slasktjockleken
	För smutsig kondensor/dålig ventilation	Rengör kondensorn
	Slammaskin närmar sig i hett läge	Ställ maskinen till en sval position
Omröraren bullrar	Installationen av omrörarens tätningsring är dålig	Kontrollera och byt ut sjöfarten
	Inget vaselin på tätningsringen eller tätningsringen trasig	Tillsätt vaselin eller byt tätningsringen
Inget slask kommer ut från uttaget	Skål inuti frysning smältande	Stäng av huvudströmmen byt och låt isen smälta

9.1 Felkoder och lösningar för Slush Machine

9.1.1. När temperatursensorn inte är ansluten visas "LL". Kontrollera om temperatursensorn är väl installerad eller om anslutningskabeln är skadad eller trasig, byt ut temperatursensorn.

9.1.2. Temperatursensorn är kortsluten och den visar "LL".

Kontrollera om temperatursensorn är korrekt installerad, eller om anslutningskablarna är skadade och sammankopplade, eller om temperaturen uppmätt av temperatursensorn överstiger 60°C, byt ut temperatursensorn.

9.1.3. När nätspänningen är för hög slutar maskinen att fungera och genererar en larmkod "E1 Err".

9.1.4. När nätspänningen är för låg slutar maskinen att fungera och genererar en larmkod "E2 Err". 1: Det rekommenderas att kunder köper en spänningsstabilisator, så att spänningen kan användas inom ett rimligt område. 2: Ändra parametrarna för spänningslarmet utan att generera spänningslarm. I strömtillståndet, tryck länge på "Inställningar"-knappen i 3 sekunder för att gå in i inställningsmenyn, och fönstret blinkar som

°C. Klicka sedan på knappen "Inställningar", fönstret blinkar som

°C. Klicka sedan på knappen "Slush softness" för att ställa in värdet till 0. IV. Vänta tills displayen inte blinkar, vilket indikerar att inställningen är framgångsrik.

9.1.5. Den uppmätta motorströmmen är för hög, den aktuella kanalen genererar ett larm och skyddar avstängningen, displaykoden är E3Err.

1. Om blandningsaxeln är blockerad och avstängningsskyddet orsakas kommer den

automatiskt att starta om efter 5 minuter. 2. Om

motorn är trasig och roterar mycket långsamt eller inte kan rotera, måste du byta ut en ny motor.

1. Eller ändra motorströmlarmet

parametrar och stoppa om inget larm genereras, och kontrollera sedan om motorn roterar.

I arbetsläge, tryck länge på "Inställning"-knappen i 3 sekunder för att gå

in i inställningsmenyn, fönstret blinkar som

°C. Klicka sedan på knappen "Inställning", fönstret blinkar som

°C. Klicka sedan på knappen "Inställning", fönstret blinkar som

IV. Klicka sedan på knappen "slush softness" för att ställa in värdet till 0 V.

Vänta tills displayen inte blinkar, vilket indikerar att inställningen är framgångsrik.

10. Intelligent elektroniskt ventilsystem

Elektriskt schema-XRJ4LX1

Koda Delarnas nDelarnas namn		Koda
1	Tak	25	Sidoplattans fästskruv
2	Tank	26	Kontrollpanel
3	Hantera	27	Växla
4	Fjädra	28	Sidopanel i plast
5	Kolv	29	PCB-kort
6	Stift på handtaget	30	Huvudkort
7	Sexkantsmutter	31	Plåtmutter
8	Kondensor	32	Ryggstöd
9	Fläkt	33	Baspanel för 2 tankar
10 Den fasta bulten för fläktmotor 34			Kopparbuske
11	Motorfläkt	35	Motor
12	Hållare för fläktmotor	36	Bakpanelen för motor
13	Taket på vattenbrickan	37	Bakre monteringsskruv
14	Droppbricka	38	Fjädra
15	Frontpanel	39	Omrörningsstavar
16	Rör	40	Hållaren av motorn
17	Ben	41	Motor fast skruv
18	Transformator	42	Huvudkortet för ljus
19	Huvudkroppssram	43	Lampskärm
20	Gummi idiot	44	Hållare för omrörare
21	Kompressor	45	Förångare
22 Kompressorns skruv		46	Tanktätningsring
23	Kompressorns mutter	47	Tätning av blandningsskruv
24	Panel	48	Blandningsskruv

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk support och e-garanticertifikat
