BRUKSANVISNING VBPYCE-110 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

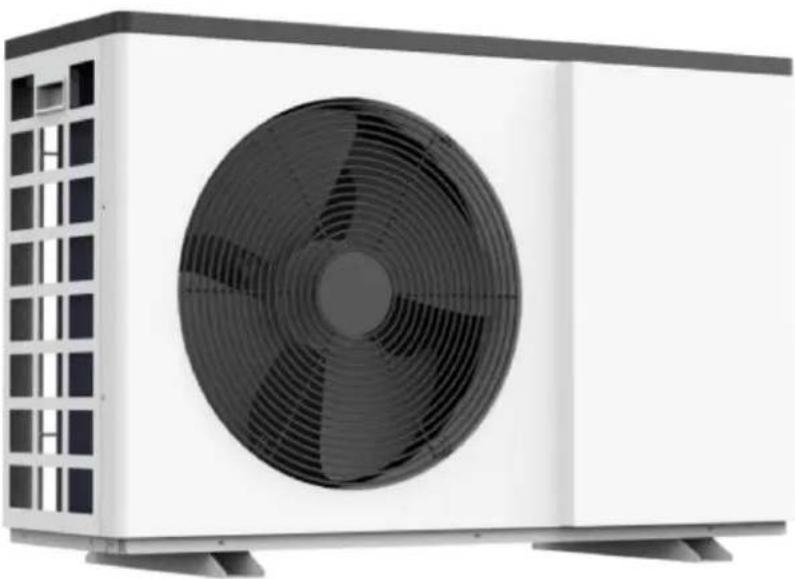

Poolvärmepump

Modell: VBPYCE-70/VBPYCE-110/VBPYCE-150/VBPYCE-210

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

INNEHÅLL

1. FÖRORD....3

1.1. Läs bruksanvisningen före användning.... 3
1.2. Symbolbeskrivningen för enheten.... 7
1.3. Påstående....7
1.4. Säkerhetsfaktorer 8

2. ÖVERSIKT ÖVER ENHETEN.... 10

2.1. Tillbehör som medföljer enheten 10

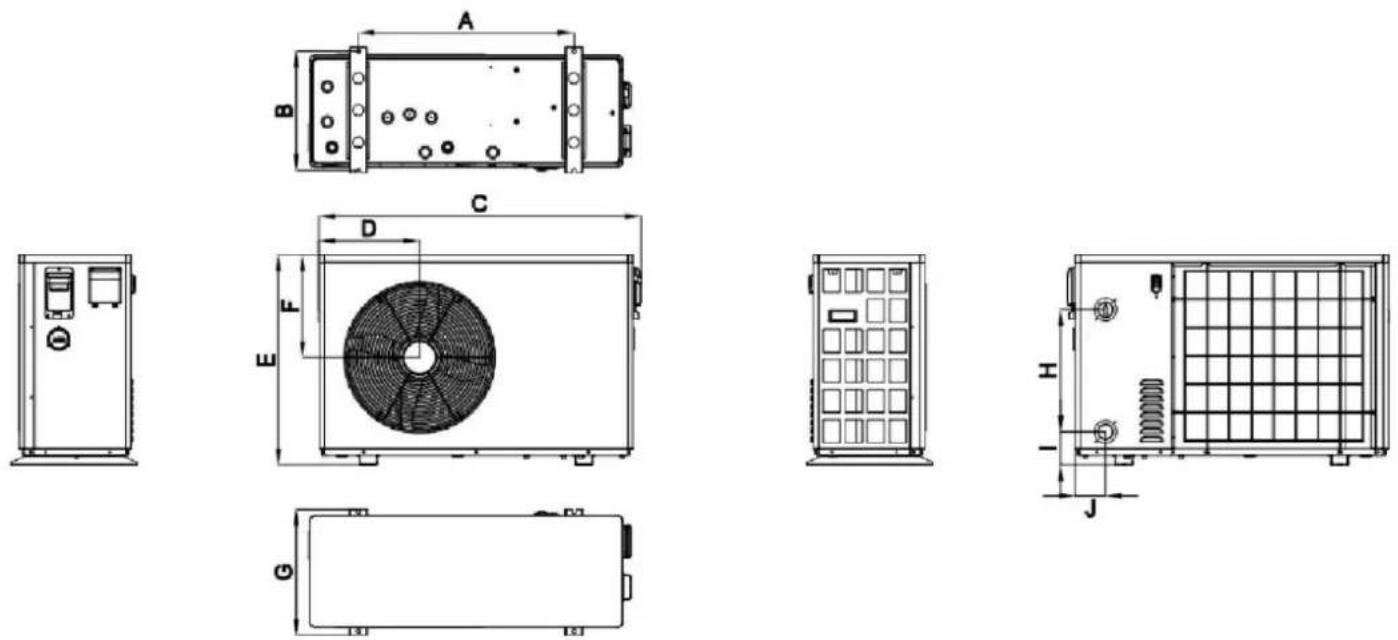

2.2. Enhetens mått 10

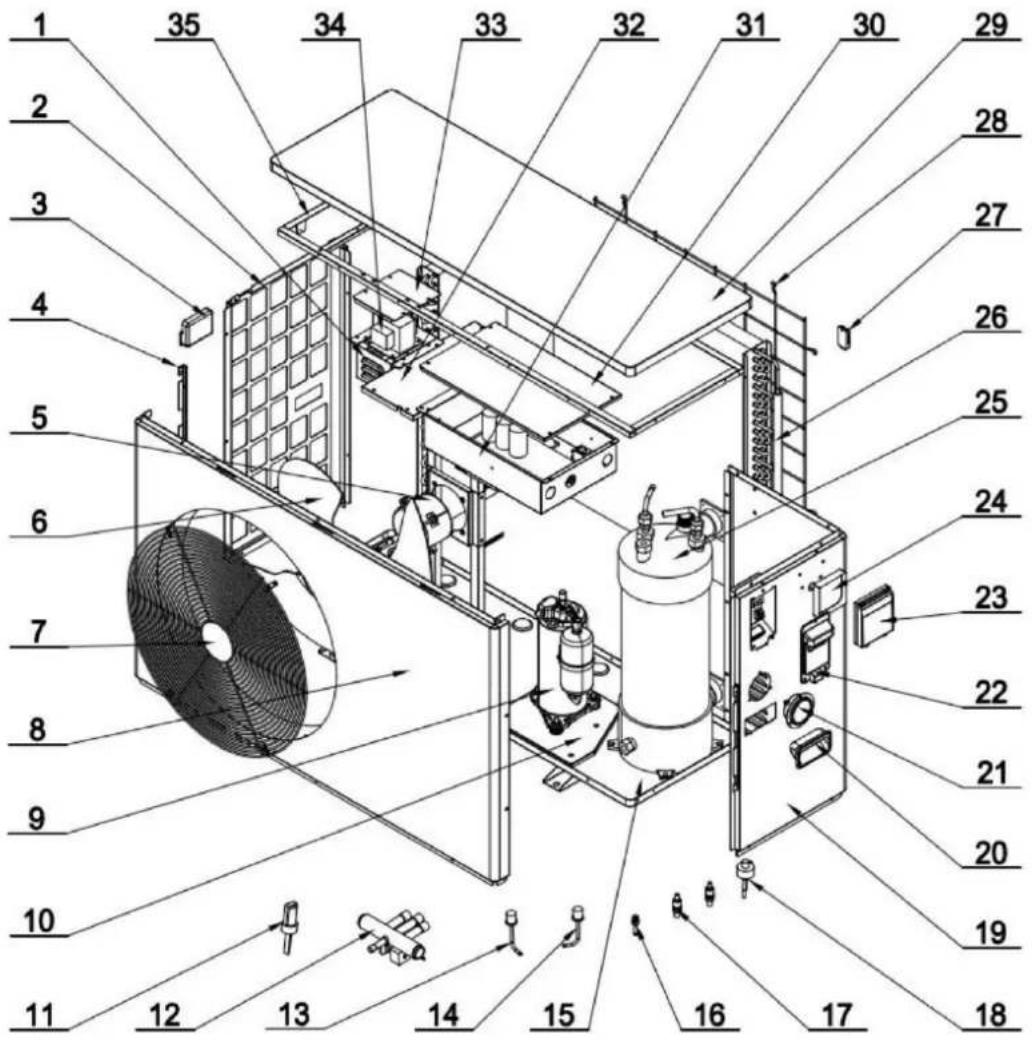

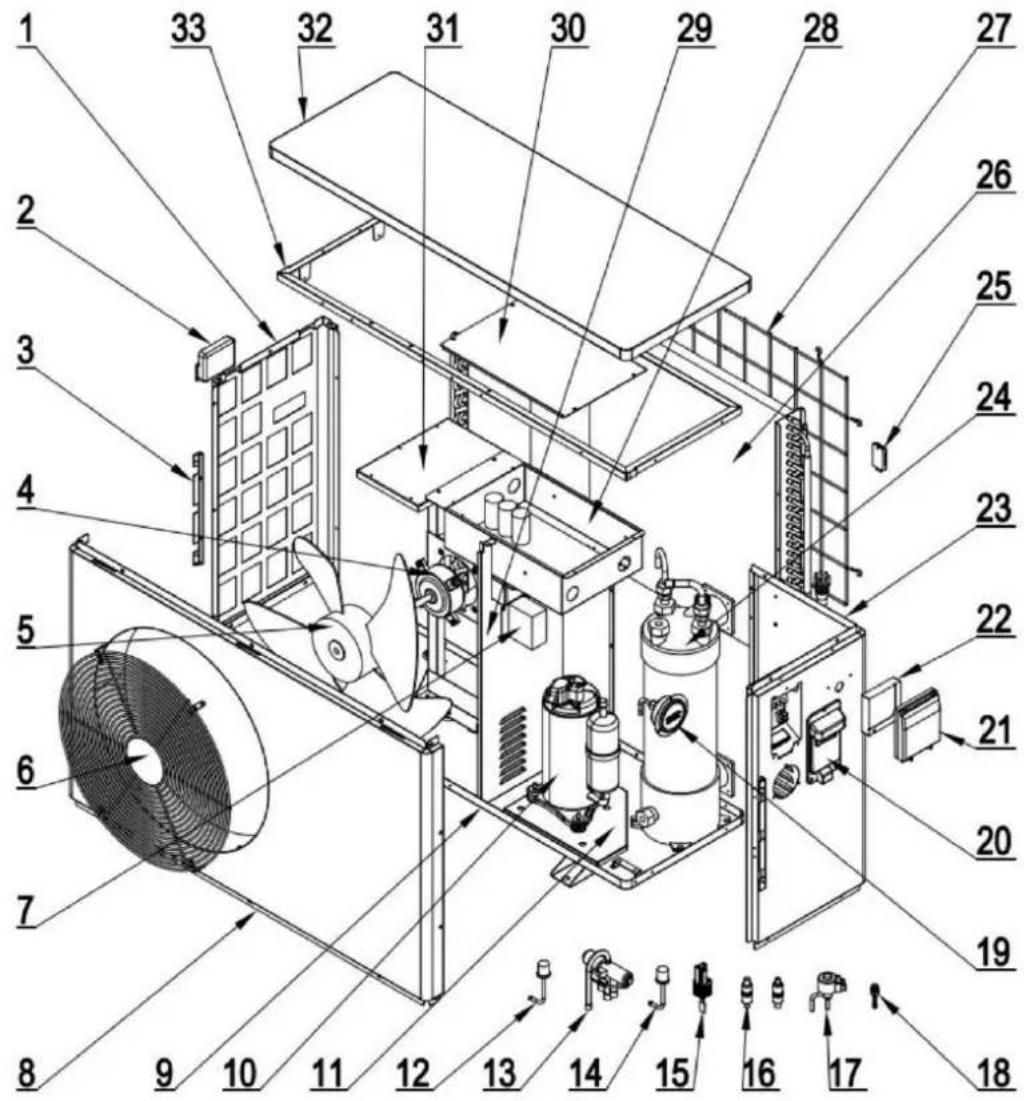

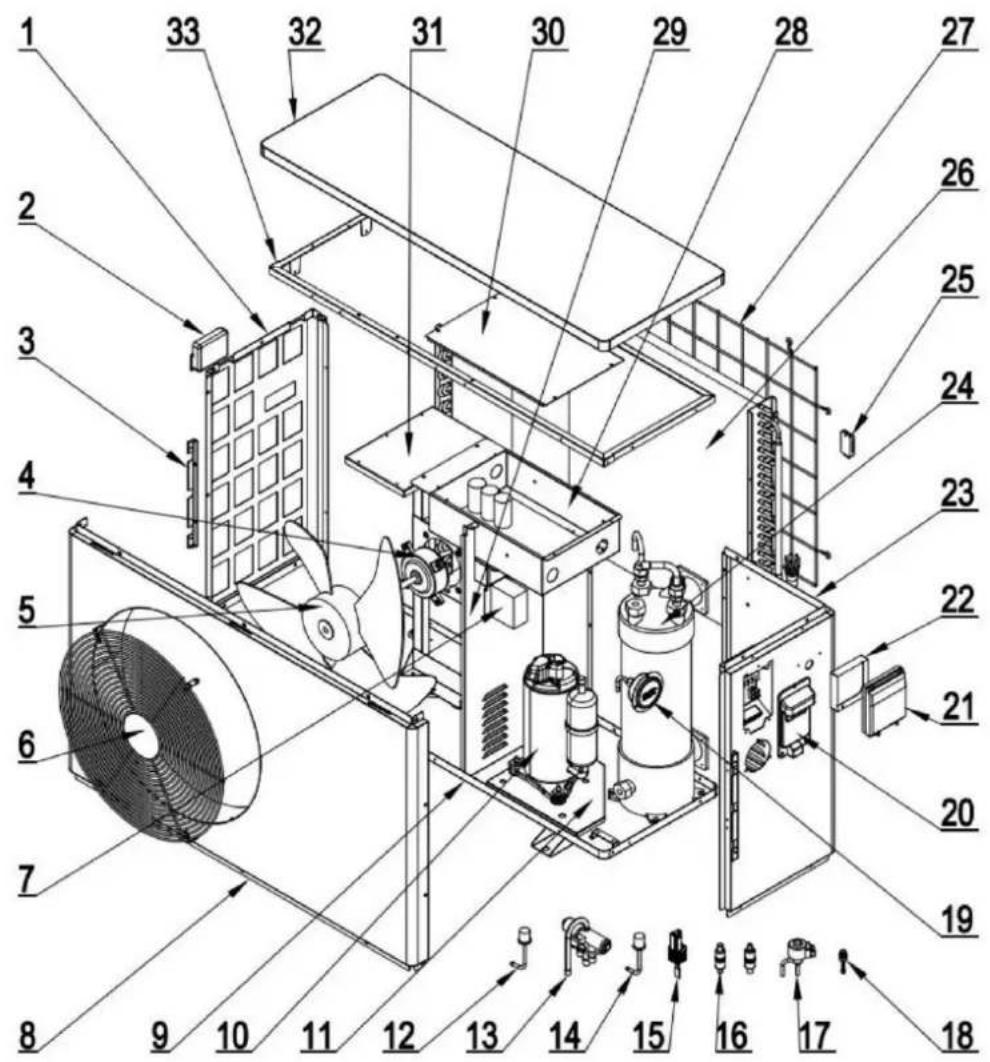

2.3. Enhetens huvuddelar .... - 11 -

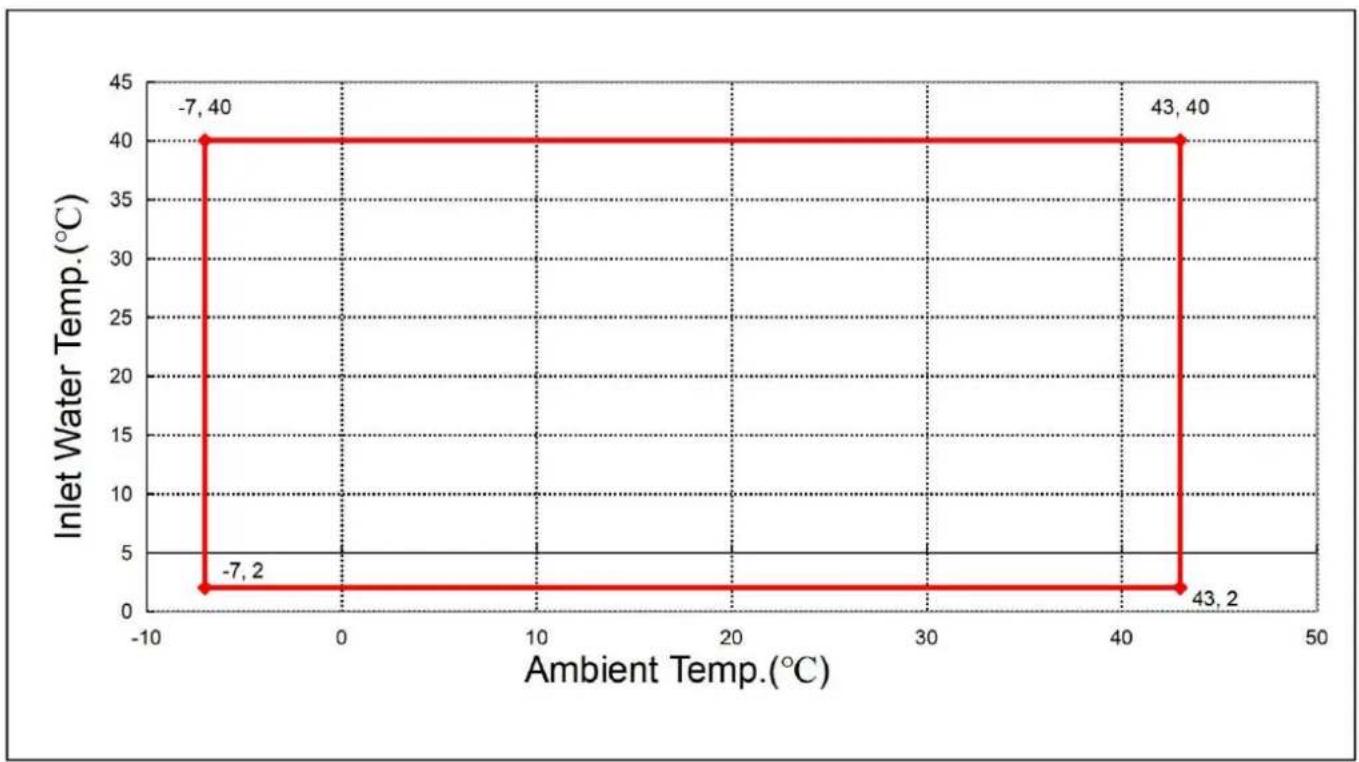

2.4. Driftområde.... - 15 -
2.5. Enhetens parameter ...... - 15 -

3. INSTALLATION OCH ANSLUTNING....- 16 -

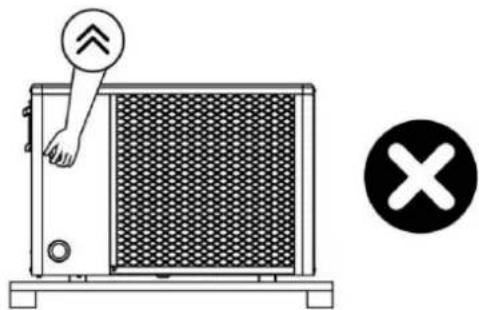

3.1. Transport.... - 16 -

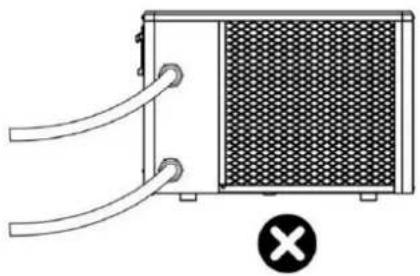

3.2. Meddelande före installation....- 17 -
3.3. Installationsinstruktion ...... - 17 -
3.4. Provperiod after installation.... - 20 -

4. Användningsvägledning för fjärrkontrollen......misstag! Bokmärke inte definierat.

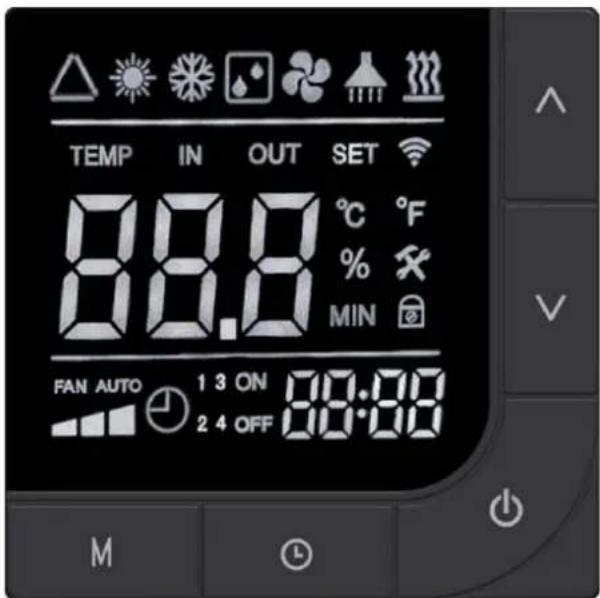

4.1. Kontrollpanelens diagram...... misstag! Bokmärke inte definierat.
4.2. Viktiga instruktioner .... - 22 -
4.3. Kombinationsnyckel......misstag! Bokmärke inte definierat.
4.4. Nyckelinstruktioner ......misstag! Bokmärke inte definierat.
4.5. Felsökning ....- 25 -

5. UNDERHÅLL OCH WINTERZING.... 26

5.1. Underhåll 26

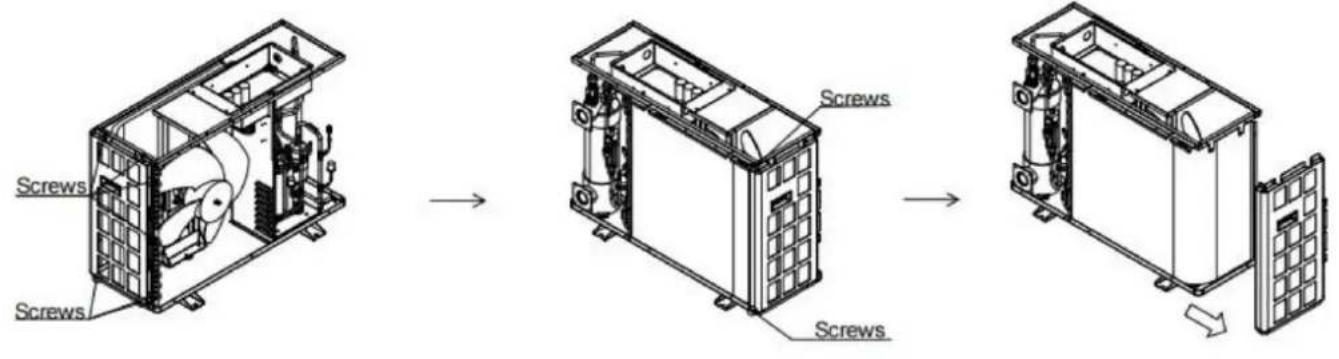

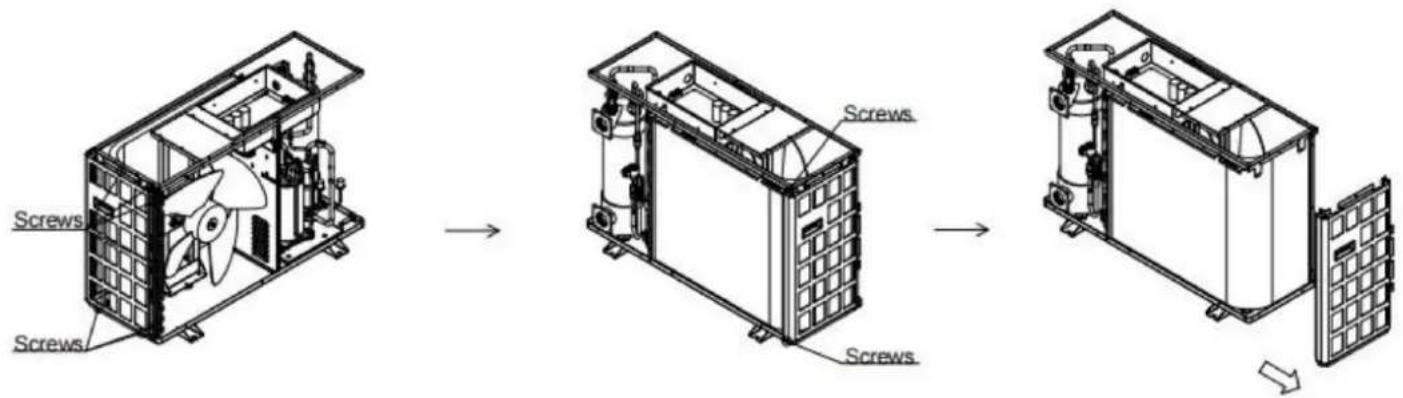

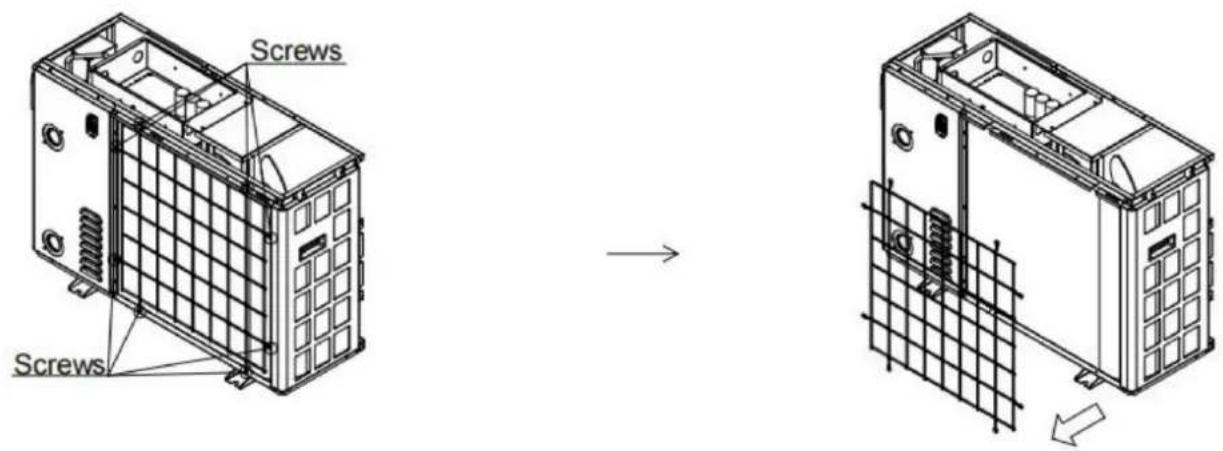

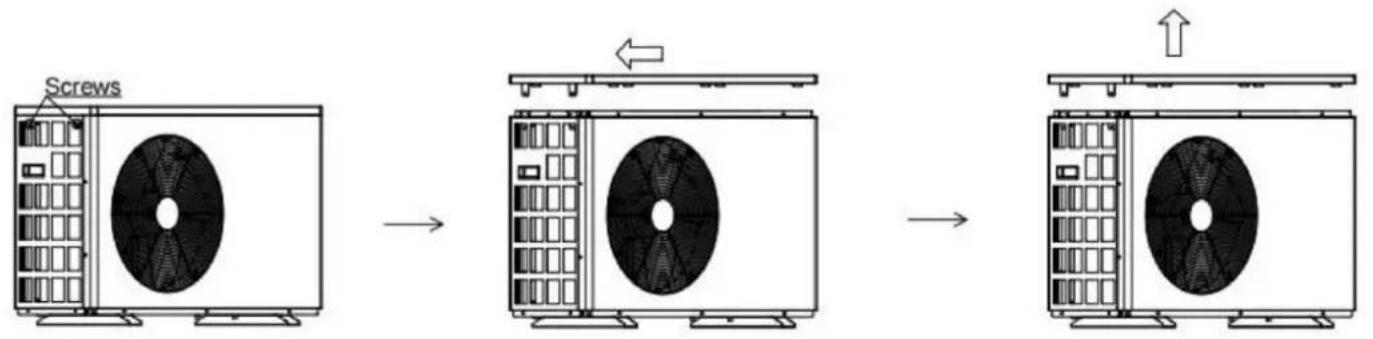

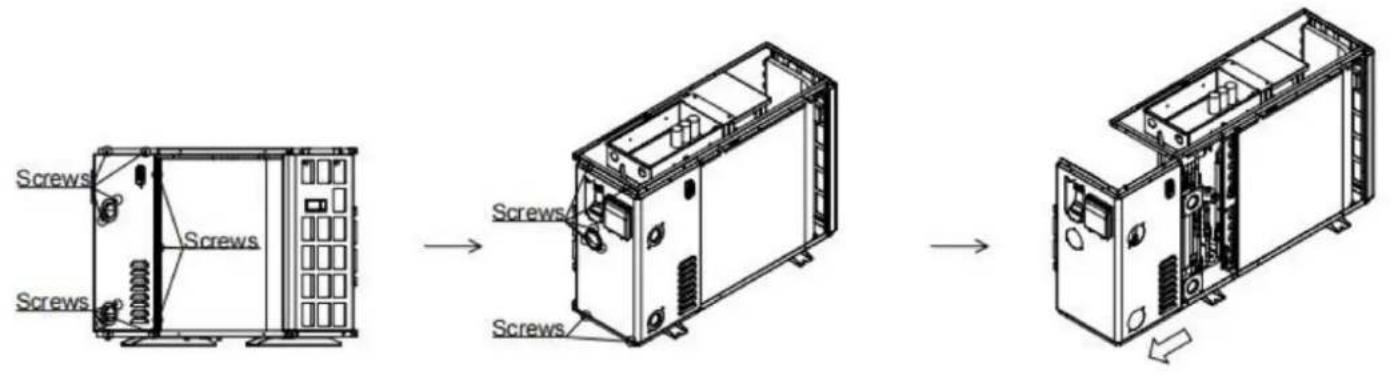

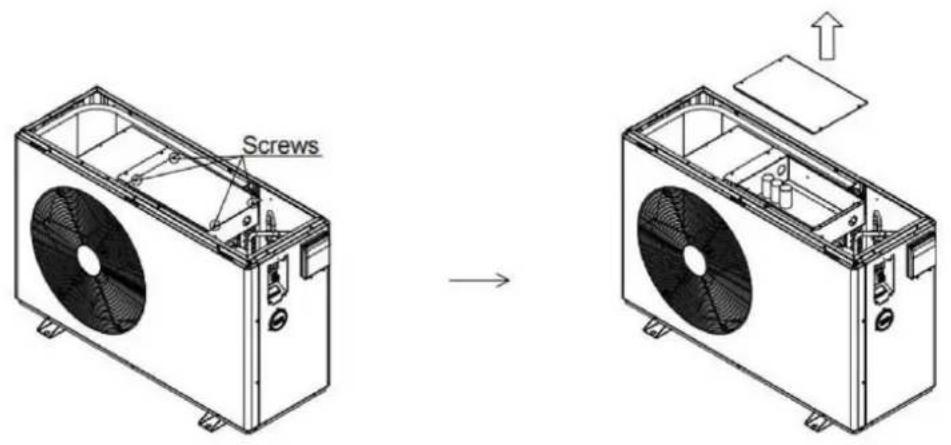

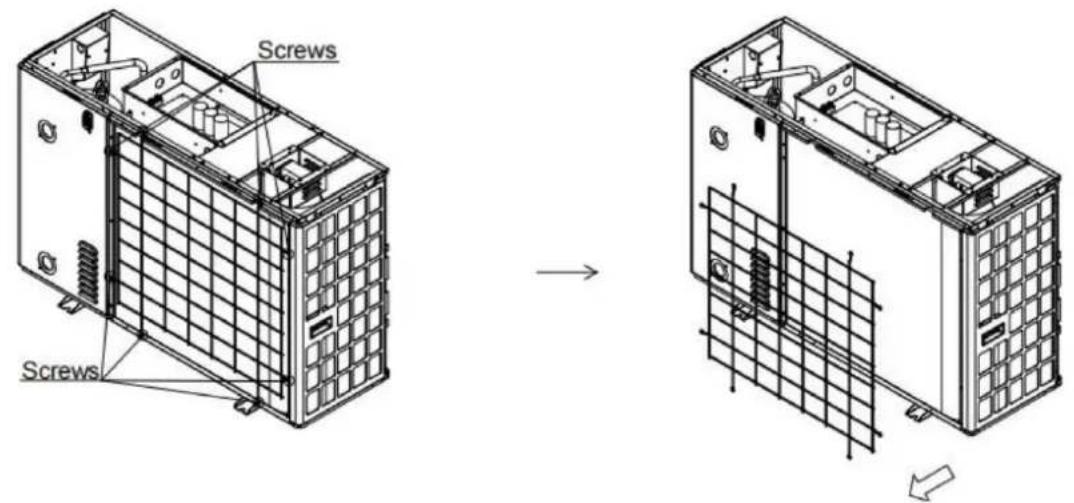

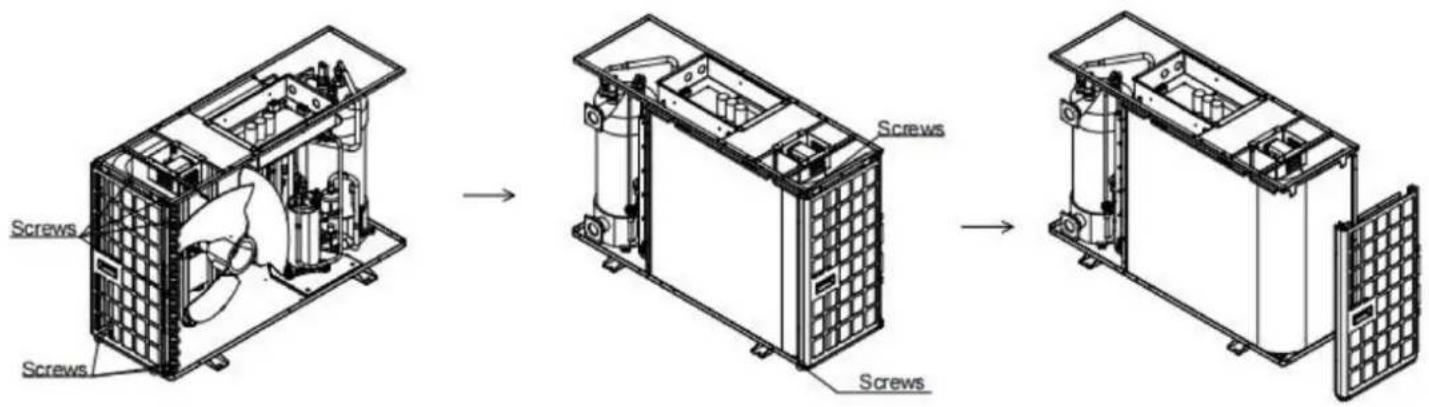

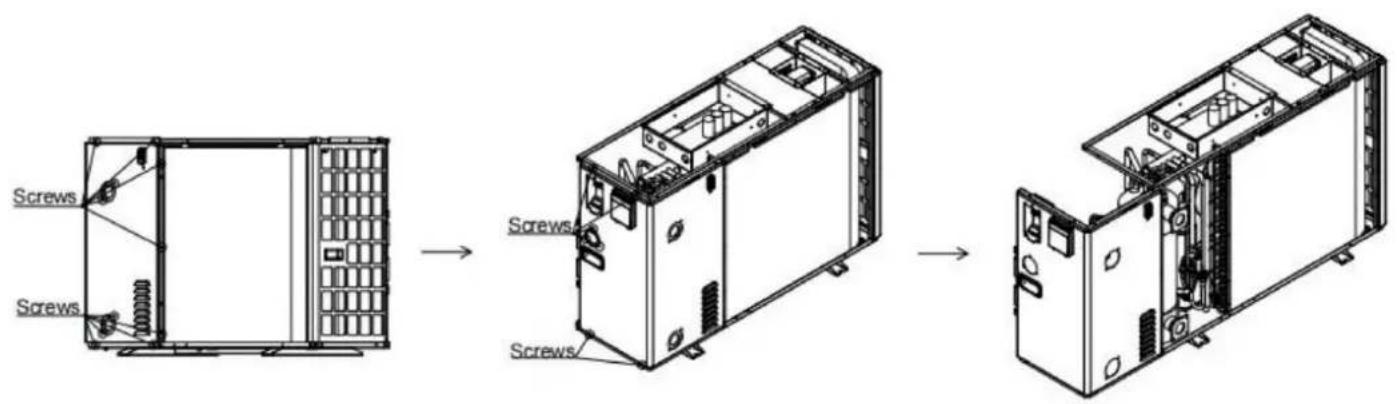

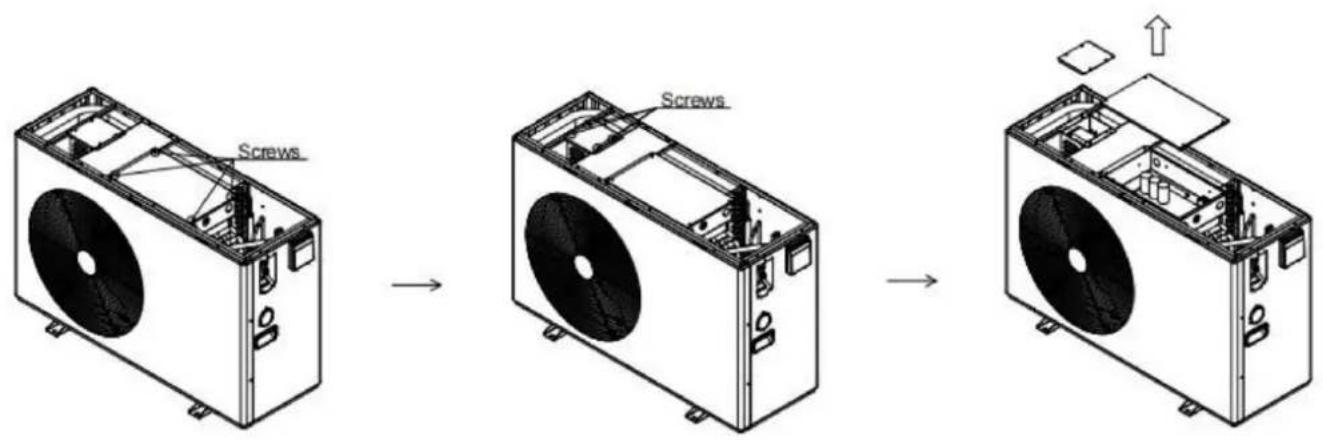

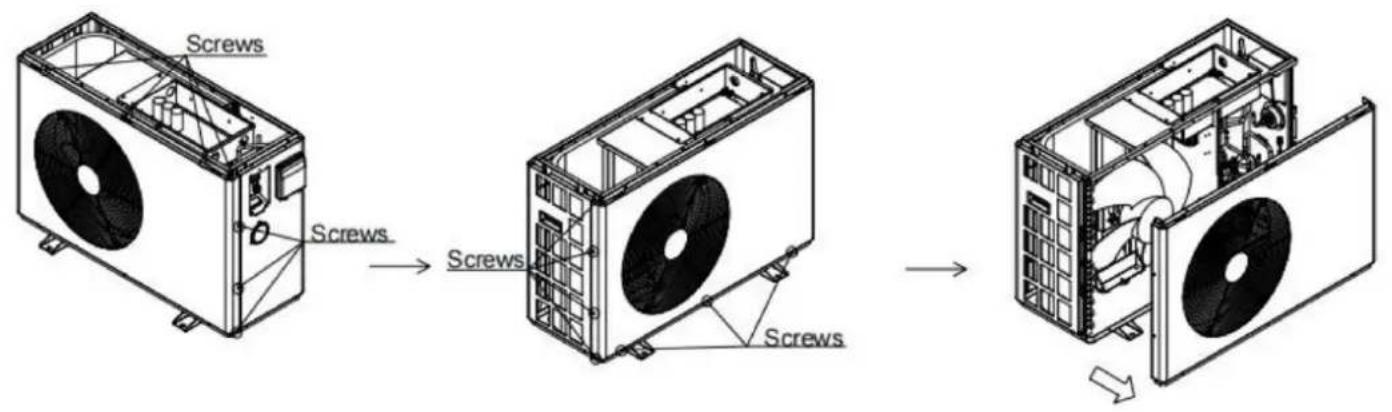

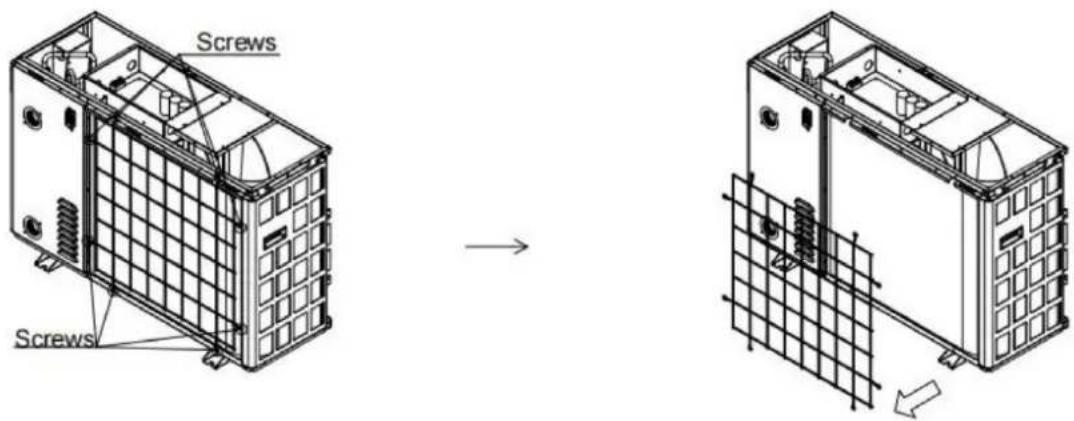

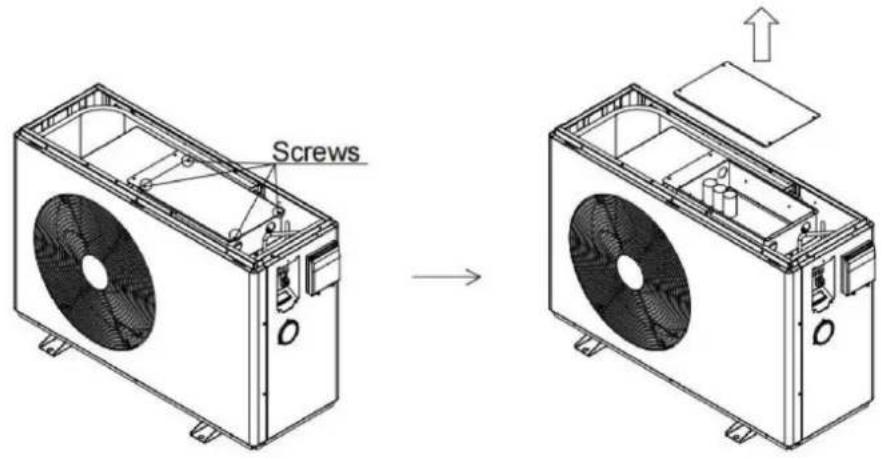

5.2. Riktlinjer för demontering ....27
5.3 Vinterklargöring.... - 34 -

1.FÖRORD

1.1.Läs manualen före användning

WARNING

Använd inga medel för att påskynda avfrostningsprocessen eller för att rengöra, andra än de som rekommenderas av tillverkaren. Apparaten ska förvaras i ett rum utan kontinuerligt fungerande tändning källor (till exempel: öppna lågor, en gasapparat i drift eller en elektrisk värmare i drift).

Får inte sticka hål eller bränna.

Tänk på att köldmedier kanske inte innehåller någon lukt.

Inledande säkerhetskontroller ska omfatta:

Ät t kondensatorer är urladdade: detta ska göras på ett säkert sätt för att undvika risken för gnistor; Ät t inga strömförande elektriska komponenter och ledningar exponeras under laddning, återställning eller tömning av system;

ÿ Att det finns kontinuitet i jordbindning.

Kontroller till området

Innan arbetet påbörjas på system som innehåller brandfarliga köldmedier är säkerhetskontroller nödvändiga för att se till att risken för antändning minimeras. För reparation av kylsystemet, följande

Försiktighetsåtgärder ska genomföras innan arbete på systemet utförs

Arbetsordning

Arbetet ska utföras under ett kontrollerat förfarande för att minimera risken för en brandfarlig gas eller ånga som finns närvarande medan arbetet utförs.

Allmänt arbetsområde

All underhållspersonal och andra som arbetar i närområdet ska instrueras om arbetets karaktär genomförs. Arbete i trånga utrymmen ska undvikas.

Kontrollerar förekomst av köldmedium

Området ska kontrolleras med en lämplig köldmediedetektor före och under arbetet, för att säkerställa teknikern är medveten om potentiellt brandfarlig atmosfär. Se till att läckagedetektering utrustning som används är lämplig för användning med brandfarliga köldmedier, dvs förseglad eller egensäker.

Närvaro av brandsläckare

Om något hett arbete ska utföras på kylutrustningen eller tillhörande delar, lämpligt brandsläckningsutrustning ska finnas till hands. Ha en torr pulver- eller CO2-brandsläckare i anslutning till laddningsområdet.

Inga antändningskällor

Ingen person som utför arbete i samband med ett kylsystem som innebär att något rör exponeras arbete som innehåller eller har innehållit brandfarligt köldmedium ska använda eventuella antändningskällor i en sådan sätt att det kan leda till risk för brand eller explosion. Alla möjliga antändningskällor, inklusive cigarette rökning, bör hållas tillräckligt långt borta från platsen för installation, reparation, borttagning och bortskaffande, under vilken brandfarligt köldmedium eventuellt kan släppas ut till det omgivande utrymmet. Tidigare

för att arbete pågår ska området runt utrustningen undersökas för att säkerställa att det inte finns några brandfarliga faror eller antändningsrisker. "Rökning förbjuden"-skyltar ska visas.

Ventilerat område

Se till att området är öppet eller att det är tillräckligt ventilerat innan du bryter in i systemet eller utföra något hett arbete. En grad av ventilation ska fortsätta under den tid som arbetet pågår genomförs. Ventilationen ska på ett säkert sätt skingra eventuellt släppt köldmedium och helst driva ut det externt i atmosfären.

Kontroller till kylutrustningen

Om elektriska komponenter byts ut ska de vara lämpliga för ändamålet och vara korrekta specifikation. Tillverkarens riktlinjer för underhåll och service ska alltid följas. Om i tveksamhet rådfråga tillverkarens tekniska avdelning för hjälp.

Följande kontroller ska tillämpas på installationer som använder brandfarliga köldmedier:

ÿTillsatsstorleken överensstämmer med den rumsstorlek inom vilken de köldmedieinnehållande delarna befinner sig installerad;

ÿVentilationsmaskineriet och utloppen fungerar korrekt och är inte blockerade;

ÿOm en indirekt kylkrets används, ska sekundärkretsen kontrolleras för

närvaro av köldmedium;

ÿMärkning på utrustningen fortsätter att vara synlig och läsbar. Märkningar och skyltar som är oläsliga ska korrigeras;

ÿKylrör eller komponenter är installerade i en position där det är osannolikt att de utsätts för något ämne som kan fräta köldmedieinnehållande komponenter, såvida inte komponenterna är det tillverkade av material som i sig är resistenta mot korrodering eller är lämpligt skyddade mot att bli så korroderad.

Reparationer av förseglade komponenter

- Under reparationer av förseglade komponenter ska all elförsörjning kopplas bort från utrustning som bearbetas innan man tar bort förseglade lock etc. Om det är absolut nödvändigt att ha elförsörjning till utrustning under service, då en permanent fungerande form av läckage detektering ska placeras vid den mest kritiska punkten för att varna för en potentiellt farlig situation. •Särskild uppmärksamhet ska ägnas åt följande för att säkerställa att genom att arbeta på elektriska komponenter, höljet ändras inte på ett sådant sätt att skyddsnivån påverkas. Detta ska inkludera skador på kablar, överdrivet antal anslutningar, plintar som inte är gjorda enligt originalspecifikation, skador på tätningar, felaktig montering av packningar, etc.

Se till att apparaten är säkert monterad.

Se till att tätningar eller tätningsmaterial inte har försämrats till den grad att de inte längre tjänar syfte att förhindra inträngning av brandfarlig atmosfär. Reservdelar ska finnas i i enlighet med tillverkarens specifikationer.

Reparation av egensäkra komponenter

Applicera inte några permanenta induktiva belastningar eller kapacitansbelastningar på kretsen utan att säkerställa att detta gör det inte överstiga den tillåtna spänningen och strömmen för den utrustning som används. Egen säker komponenter är de enda typer som kan bearbetas när de lever i närvaro av en brandfarlig atmosfär. Testutrustningen ska ha rätt klassificering.

Byt endast ut komponenter med delar som specificerats av tillverkaren. Andra delar kan resultera i antändning av köldmedium i atmosfären från ett läckage.

OBS Användning av silikontätningsmedel kan hämma effektiviteten av vissa typer av läckagedetektering

Egensäkra komponenter behöver inte isoleras innan man arbetar på dem.

Kabeldragning

Kontrollera att kablar inte utsätts för slitage, korrosion, övertryck, vibrationer, vassa kanter eller andra negativa miljöeffekter. Kontrollen ska även ta hänsyn till effekterna av åldrande resp ständiga vibrationer från källor som kompressorer eller fläktar.

Under inga omständigheter får potentiella antändningskällor användas vid sökning efter eller upptäckt av köldmedieläckor. En halogenlampa (eller någon annan detektor som använder öppen låga) får inte användas.

Läcksökningsmetoder

Följande läckagedetekteringsmetoder anses acceptabla för system som innehåller brandfarliga köldmedier.

Elektroniska läckagedetektorer ska användas för att upptäcka brandfarliga köldmedier, men känsligheten kanske inte är tillräckligt, eller kan behöva omkalibreras. (Detektionsutrustning ska kalibreras i ett köldmediumfritt område.) Se till att detektorn inte är en potentiell antändningskälla och är lämplig för köldmediet begagnad. Utrustning för att upptäcka läckage ska ställas in på en procentandel av köldmediets LFL och ska vara det kalibrerad till det använda köldmediet och lämplig procentandel gas (max 25 %). bekräftas.

Läcksökningsvätskor är lämpliga för användning med de flesta köldmedier men användningen av rengöringsmedel som innehåller klor ska undvikas eftersom klor kan reagera med köldmediet och korrodera kopparn rörledningar.

Vid misstanke om läckage ska alla öppna lågor avlägsnas/släckas.

Om ett läckage av köldmedium upptäcks som kräver hårdlödning, ska allt köldmedium återvinnas från systemet, eller isolerat (med hjälp av avstängningsventiler) i en del av systemet på avstånd från läckan. Syrefritt kväve (OFN) ska sedan renas genom systemet både före och under hårdlödningsprocess.

Borttagning och evakuering

Vid inbrott i köldmediekretsen för att göra reparationer – eller för något annat ändamål – konventionella förfaranden ska användas. Det är dock viktigt att bästa praxis följs eftersom brandfarlighet är en hänsyn. Följande procedur ska följas:

ÿTa bort köldmediet;

ÿÖppna kretsen genom att skära eller löda.

Köldmedieladdningen ska återvinnas i rätt återvinningscylindrar. Systemet ska vara

"spolad" med OFN för att göra enheten säker. Denna process kan behöva upprepas flera gånger.

Tryckluft eller syre ska inte användas för denna uppgift.

Spolning ska uppnås genom att bryta vakuumet i systemet med OFN och fortsätta att fylla tills arbetstrycket uppnås, sedan ventileras till atmosfären och slutligen dras ned till ett vakuum.

Denna process ska upprepas tills inget köldmedium finns i systemet. När den sista OFN-laddningen är används ska systemet ventileras ner till atmosfärstryck för att arbete ska kunna ske. Detta driften är absolut nödvändig om lödningsoperationer på rörsystemet ska utföras.

Se till att utloppet för vakuumpumpen inte är nära några antändningskällor och att det finns ventilation

tillgänglig.

Laddningsprocedurer

Utöver konventionella laddningsprocedurer ska följande krav följas:

ÿSe till att kontaminering av olika köldmedier inte uppstår när du använder laddningsutrustning.

Slangar eller ledningar ska vara så korta som möjligt för att minimera mängden köldmedium i dem.

Cylindrar ska hållas upprätt. ÿSe till att

kylsystemet är jordat innan du fyller på systemet med köldmedium. ä Märk systemet när laddningen är klar (om inte redan).

ÿExtrem försiktighet ska iakttas för att inte överfylla kylsystemet. Innan du laddar om systemet

ska tryckprovas med OFN. Systemet ska läcktestas efter avslutad laddning men innan

till driftsättning. Ett uppföljande läckagetest ska utföras innan platsen lämnas.

Avveckling

Innan du utför denna procedur är det viktigt att teknikern är helt bekant med

utrustning och alla dess detaljer. Det rekommenderas god praxis att alla köldmedier återvinns på ett säkert sätt.

Innan uppgiften utförs ska ett olje- och köldmedieprov tas i fall analys görs

krävs innan återanvändning av återvunnet köldmedium. Det är viktigt att el finns tillgänglig innan uppgiften påbörjas. äBli bekant

med utrustningen och dess funktion. älsolera systemet elektriskt. ä Innan

du försöker proceduren se till att:

Mekanisk hanteringsutrustning finns tillgänglig, om så krävs, för hantering av köldmediecylindrar;

All personlig skyddsutrustning är tillgänglig och används på rätt sätt;

Återvinningsprocessen övervakas hela tiden av en kompetent person;

Återvinningsutrustning och cylindrar överensstämmer med lämpliga standarder. ÿPumpa ner

köldmediesystemet, om möjligt. ÿOm ett vakuum inte är

möjligt, gör ett grenrör så att köldmediet kan avlägsnas från olika delar

av systemet. ÿSe

till att cylindern är placerad på vägen innan återhämtning sker. äStarta återvinningsmaskinen och kör i enlighet med tillverkarens instruktioner. ä Överfyll inte cylindrarna. (Högst 80 volymprocent vätskeladdning). äÖverskrid inte cylinderns maximala arbetstryck, inte ens tillfälligt. äNär cylindrarna har fyllts på rätt sätt och processen är klar, se till att

cylindrar och utrustningen avlägsnas från platsen omedelbart och alla avstängningsventiler på utrustningen är avstängda.

ÿÅtervunnet köldmedium ska inte fyllas på i ett annat kylsystem om det inte har gjorts

städat och kontrollerat.

Märkning

Utrustningen ska vara märkt med uppgift om att den har tagits ur drift och tömts på köldmedium. De

Etiketten ska dateras och signeras. Se till att det finns etiketter på utrustningen som anger utrustningen

innehåller brandfarligt köldmedium.

Återhämtning

När du tar bort köldmedium från ett system, antingen för service eller avveckling, rekommenderas det

god praxis att alla köldmedier tas bort på ett säkert sätt. Vid överföring av köldmedium till cylindrar, se till att endast lämpliga

kylmedelsåtervinningscylindrar används. Se till att rätt

antal cylindrar för att hålla den totala systemladdningen är tillgängliga. Alla cylindrar som ska användas är avsedd för det återvunna köldmediet och märkt för det köldmediet (dvs specialcylindrar för återvinning av köldmedium). Cylindrar ska vara kompletta med övertrycksventil och tillhörande avstängning ventiler i gott skick. Tomma återvinningscylindrar evakueras och, om möjligt, kyls innan återhämtning sker.

Återvinningsutrustningen ska vara i gott skick med en uppsättning instruktioner om

utrustning som finns till hands och som ska vara lämplig för återvinning av brandfarliga köldmedier.

Dessutom ska en uppsättning kalibrerade vågar finnas tillgängliga och i gott skick.

Slangarna ska vara kompletta med läckagefria fränkopplingskopplingar och i gott skick. Innan du använder återvinningsmaskin, kontrollera att den är i tillfredsställande skick, har underhållits korrekt och att alla tillhörande elektriska komponenter är förseglade för att förhindra antändning i händelse av ett köldmedium släppa. Kontakta tillverkaren om du är osäker.

Det återvunna köldmediet ska returneras till köldmedieleverantören i rätt återvinningsflaska och relevant avfallsöverföringsnota ordnas. Blanda inte köldmedier i återvinningsenheter och speciellt inte i cylindrar.

Om kompressorer eller kompressoroljor ska avlägsnas, se till att de har evakuerats till en acceptabel nivå för att säkerställa att brandfarligt köldmedium inte finns kvar i smörjmedlet. De evakueringsprocessen ska utföras innan kompressorn returneras till leverantörerna. Endast elektrisk uppvärmning till kompressorkroppen ska användas för att påskynda denna process. När oljan tappas ur ett system ska det utföras på ett säkert sätt.

1.2. Symbolbeskrivningen för enheten

Försiktighetsåtgärderna som listas här är indelade i följande typer. De är ganska viktiga, så se till att göra det följ dem noggrant. Betydelser av symbolerna FARA, VARNING, FÖRSIKTIGHET och OBS.

Symboler	Menande	Beskrivning
	VARNING	Symbolen visar att denna apparat använder ett brandfarligt köldmedium.Om köldmediet läcker ut och utsätts för extern antändningkälla finns det risk för brand.
	VARNING	All information markerad med denna symbol är viktig och bör varases noga.
	VARNING	Denna symbol visar att det kan bli en elektrisk stöt omapparaten ansluter fortfarande makten rengöring, undersökning och reparation.
	FÖRSIKTIGHET	Denna symbol visar frysskydd. Det är nödvändigt attförhindra frysning av värmeväxlare eller vattenrör, kraften avenheten kan inte stängas av i en omgivningstemperatur som är lägre än 2 y.Allt vatten i aggregatet och VVS-systemet måste tömmas ut omenheten kommer att vara avstängd under en lång tid.
	FÖRSIKTIGHET	Denna symbol visar att bruksanvisningen bör läsas försiktigt.
	FÖRSIKTIGHET	Denna symbol visar att en servicepersonal bör hantera detta utrustning med hänvisning till installationsmanualen.
	FÖRSIKTIGHET	Denna symbol visar att information finns tillgänglig som t.ex bruksanvisning eller installationsmanual.

1.3.Uttalande

För att hålla användarna i säkert arbetstillständ och egendomssäkerhet, följ instruktionerna nedan:

ÿFel drift kan resultera i personskada eller skada;

ÿ Installera enheten i enlighet med lokala lagar, förordningar och standarder;

ÿBekräfta strömspänning och frekvens;

ÿEnheten används endast med jordade uttag;

ÿOberoende omkopplare måste tillhandahållas med enheten.

1.4. Säkerhetsfaktorer

Följande säkerhetsfaktorer måste beaktas:

ÿVar vänlig läs följande varningar före installation;

ÿSe till att kontrollera detaljerna som kräver uppmärksamhet, inklusive säkerhetsfaktorer;

ÿNär du har läst installationsinstruktionerna, se till att spara dem för framtida referens.

WARNING

Se till att enheten installeras säkert och tillförlitligt. ä Om enheten

inte är säker eller inte installerad kan den orsaka skada. Minsta stödvikt som krävs för

installationen är 21g/ÿ²

ÿOm enheten installerades i ett slutet område eller begränsat utrymme, vänligen överväg storleken på rummet och ventilationen för att förhindra kvävning orsakad av köldmedieläckage.

ÿAnvänd en specifik ledning och fäst den på plint så att anslutningen förhindrar tryck

appliceras på delar. ÿFel

ledningar orsakar brand.

Vänligen anslut strömkabeln noggrant enligt kopplingsschemat i manualen för att undvika utbrändhet enheten eller

branden. ÿSe till att använda rätt material under installationen.

Felaktiga delar eller fel material kan leda till brand, elektriska stötar eller fall av enheten. ä Installera

på marken säkert, läs installationsanvisningarna.

Felaktig installation kan leda till brand, elektriska stötar, fall av enheten eller vattenläckage.

ÿAnvänd professionella verktyg för att utföra elarbeten.

Om strömförsörjningskapaciteten är otillräcklig eller kretsen inte är slutförd, kan det orsaka brand eller elektriska stötar.

ÿEnheten måste ha jordningsanordning.

Om strömförsörjningen inte har en jordningsenhet, se till att inte ansluta enheten. ÿEnheten får endast tas bort och repareras av en professionell tekniker.

Felaktig rörelse eller underhåll av enheten kan orsaka vattenläckage, elektriska stötar eller brand.

Hitta en professionell tekniker att göra. ä Koppla inte

ur eller anslut inte strömmen under drift. Det kan orsaka brand eller elektriska stötar. äRör eller använd

inte enheten när dina händer är våta. Det kan orsaka brand eller elektriska stötar. äPlacera inte värmare eller andra elektriska apparater nära strömkabeln. Det kan orsaka brand eller el chock.

ÿVattnet får inte hållas direkt från enheten. Låt inte vatten tränga in i elektriciteten komponenter.

WARNING

ÿInstallera inte enheten på en plats där det kan finnas brandfarlig gas. ÿOm det finns

brandfarlig gas runt enheten kommer det att orsaka explosion.

Enligt instruktionen att utföra dräneringssystem och rörledningsarbete. Om dräneringssystem eller

rörledningen är defekt kommer vattenläckage att inträffa. Och det bör kasseras omedelbart för att förhindra andra

hushållsprodukter från att bli blöta och skadas. yRengör inte

enheten medan strömmen är på. Stäng av strömmen innan du rengör enheten. Om inte kan det resultera i skada från en höghastighetsfläkt eller elektrisk stöt. ÿ

Sluta använda enheten när det finns ett problem eller en felkod.

Stäng av strömmen och sluta köra enheten. Annars kan det orsaka elektriska stötar eller brand. äVar försiktig när enheten inte är packad eller inte installerad.

Var uppmärksam på vassa kanter och fenor på värmeväxlaren.

ÿKontrollera att kylmediet inte läcker efter installation eller reparation.

Om köldmediet inte räcker till kommer enheten inte att fungera korrekt.

ÿ Installationen av extern enhet måste vara plan och stadig.

Undvik onormala vibrationer och buller. ÿ Stick

inte in fingrarna i fläkten och förångaren.

Fläkt med hög hastighet kommer att resultera i allvarliga skador.

ÿDenna enhet är inte avsedd för personer som är fysiskt eller mentalt svaga (inklusive barn) och

som inte har erfarenhet och kunskap om värme- och kylsystem. Om den inte används under

ledning och övervakning av en professionell tekniker, eller har fått utbildning i användningen av denna enhet.

Barn måste använda den under uppsikt av en vuxen för att säkerställa att de använder enheten på ett säkert sätt. Om strömkabel är skadad måste den bytas ut av en professionell tekniker för att undvika fara.

2.ÖVERSIKT ÖVER ENHETEN

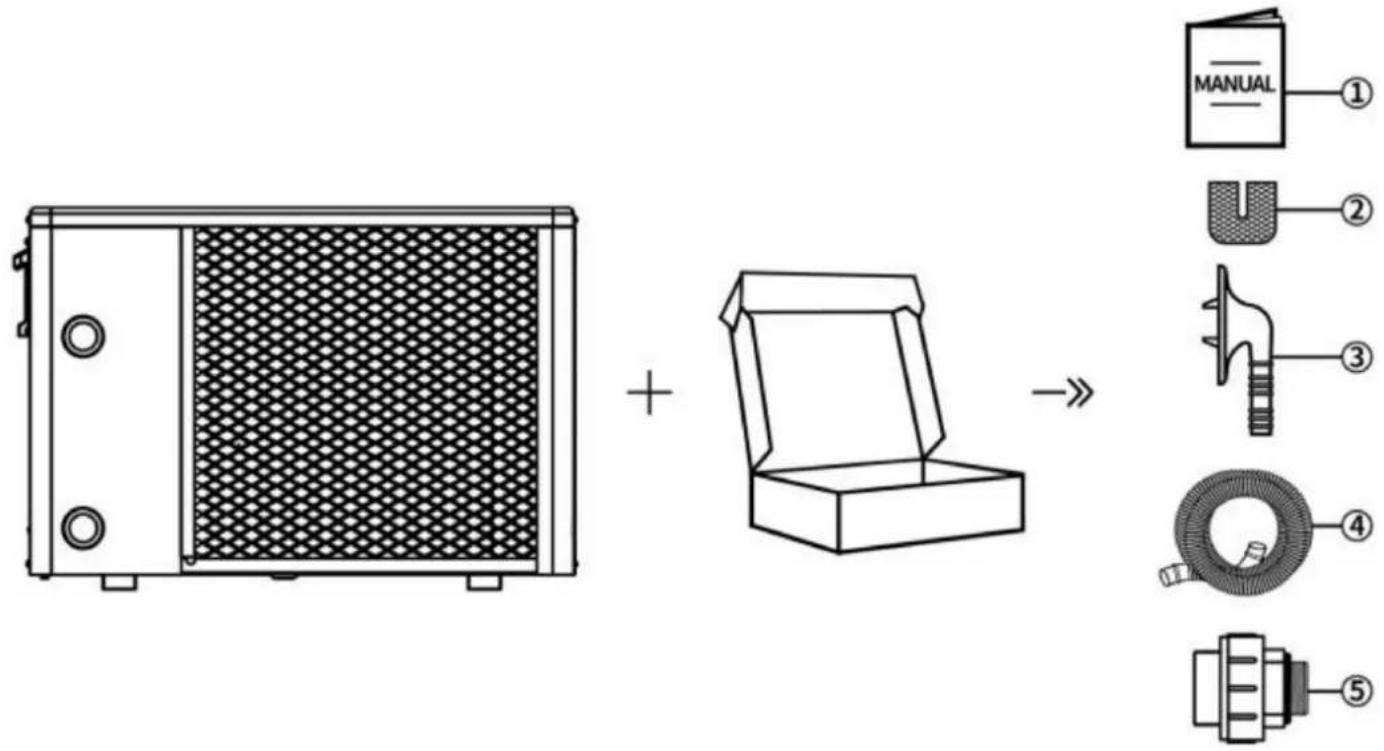

2.1.Tillbehör som medföljer enheten

Efter uppackning, kontrollera om du har alla följande komponenter.

INGA. Komponenter	Kvantitet	INGA.	Komponenter	Kvantitet
ÿ Användarmanual y	1	ÿ Avloppsrör y		2
Gummifilt y	4	Vattenledningsskarv		2
Dräneringsanslutning	2

2.2. Enhetens mått

Måttenhet: (mm)

Modell	A	B	C	D	∞	F	G	H		J
VBPYCE-70	549	339 910	304 618	307	360 320	98				80
VBPYCE-110

VBPYCE-150	671	370	1002	314	654	320	391	380	103	720	423	1192	358	775	4057
VBPYCE-210	447	470	108	126

2.3. Enhetens huvuddelar

2.3.1.VBPYCE-70,VBPYCE-110

ÿ Plåt och andra strukturer

	Vänster tallrik	14	EEV	27	Förångarkomponent
1	Vänster handtag Vattenflödsbrytare 28				Reaktor
2	Sidofixeringsplatta	16	Lågtrycksbrytare	29	Takmontering
3	Motor Filtrera	17		30	Elbox lock
4	Fläktblad	18	Nålventil	31	Elboxkomponenter
5 6	Fan Guard	19	Tryckmätare	32	Motorstöd
7	Median septum	20	Höger plåt	33	Inre ramkomponenter
8	Frontplåt Kabelansluten kontrollbox			34	Huvudstyrelsen
9	Kabelansluten Gyrassiet	22		35	2U terminal
10	Fjädringschassi 23 11		Höger handtag	36	Kabelklämma
	Kompressor	24	Titan värmeväxlare 37 2-positions uttagspanel
12	Högtrycksbrytare 25		Omgivningstemperatursensor Hållare	38 5-	positions terminalkort
13	4-vägsventil	26	Back Net

2.3.2.VBPYCE-150

ÿ Plåt och andra strukturer

1	Vänster tallrik	14	Lågtrycksbrytare	27	Back Net
2	Vänster handtag	15	Vattenflödesbrytare	28	Elboxkomponenter
3 Sidofixeringsplatta 16			Filtrera	29	Median septum
4	Motor	17	EEV	30	Elbox lock
5 Fläktblad		18	Nålventil	31	Motorstöd
6	Fan Guard	19	Tryckmätare	32	Takmontering
7	Reaktor	20	Höger handtag	33	Inre ramkomponenter
8	Frontplatta	21	Kabelansluten kontrollbox	34	2U terminal
9	Chassi	22	Kabelansluten styrenhet	35	Huvudstyrelsen
10	Kompressor	23	Höger plåt	36	Kabelklämma
11	Suspension Chassi	24	Titan värmeväxlare 37 2-positions uttagspanel
12	Högtryck Växla	25	Omgivningstemperatursensor Hållare	38	5-positions terminalkort
13	4-vägsventil	26	Förångarkomponent

2.3.3.VBPYCE-210

ÿ Plåt och andra strukturer

1	Reaktorlåda	15	Chassi	29	Tak
2	Vänster Nät	16	Nålventil	30	Elbox lock
3	Vänster handtag	17	Filtrera	31	ElboxKomponenter
4	Sidofixeringsplattor	18	EEV	32	Motorstöd
5	Motor	19	Höger plåt	33	Reaktorlådans lock
6	Fläktblad	20	Höger handtag	34	Reaktor

7	Fan Guard	21	Tryckmätare	35	Inre ramKomponenter
8	Frontplåt	22	Hantera	36	Relä
9	Kompressor	23	Kabelansluten kontrollbox	37	2U terminal
10	Fjädrande chassi	24	Kabelansluten styrenhet	38	Huvudstyrkort
11	Vattenflödesbrytare	25	Titan värmeväxlare	39	5-positionsterminalStyrelse
12	4-vägsventil	26	Förångare	40	2-positionsterminalStyrelse
13	Högtrycksbrytare	27	OmgivningstemperatursensorHållare	41	Kabelklämma
14	Lågtrycksbrytare	28	Fint nät

2.4. Driftområde

• Uppvärmningsläge


2.5. Enhetens parameter

Modell: NF-	70PR3-ID 110PR3-ID 150PR3-ID 25~50			210PR3-ID
Rekommenderad poolstorlek (m3)	15~30		30~60	45~80
[Uppvärmning] Omgivningstemperatur: (DB/WB) 27ÿ/24,3ÿ; Vatteninlopps-/utloppstemperatur: 26ÿ/28ÿ.
Värmekapacitet (kW)	7,02	11,50	15,25	21.32
Effektinmatning (kW)	0,99	1,62	2,33	2,98
POLIS	7,09	7,11	6,55	7.15
[Uppvärmning] Omgivningstemperatur: (DB/WB) 15ÿ/12ÿ; Vatteninloppstemperatur: 26ÿ.

Värmekapacitet (kW)	5,62	8,02	11,22	15.46
Effektingång (kW)	1,13	1,59	2,33	3.09
POLIS	4,98	5,03	4,83	5.00
[Kylning] Omgivningstemperatur: (DB/WB) 35ÿ/;- Vatteninlopps-/utloppstemperatur: 30ÿ/28ÿ.
Kylkapacitet (kW) 8,54 Effekt (kW) 2,04 EER	3,91	6,25		11.58
	0,89	1,48		2,68
	4,39	4.22	4.19	4,32
Max effekt (kW)	1,68	2,81	3,82	5.05
Maxström (A)	7,30	12,23	16,60	21,94
Strömförsörjning	220V-240V~/50Hz
Värmevattentemp. Räckvidd (ÿ)	9-40
Kylvattentemp. Räckvidd (ÿ)	8-28
Driftområde (ÿ)	-10~43
Kylmedel	R32
Kompressor Märke/Typ	Mitsubishi
Manometer	Ja (valfritt)
Gaskontroll	EEV
Vattenvärmeväxlare	Titan värmeväxlare
Vattenledningsanslutning	1-1/2"
Vattentrycksfall (kPa)	15	14	17	19
Vattentät nivå	IPX4	IPX4	IPX4	IPX4
Vattenflöde (m3/h)	3,1	4,9	6,6	9.1
Buller [dB(A)] vid 1m	40~52	43~53	44~54	45~56
Nettovikt (kg)	44,5	48,5	55,5	76,0
Nettmått (L*B*H)mm	910×355×620		1000×400×660	1080×455×775

3. INSTALLATION OCH ANSLUTNING

WARNING: Värmepumpen måste installeras av ett professionellt team. Det är inte användarna

kvalificerad att installera själv, annars kan värmepumpen skadas och riskera användarnas säkerhet.

Detta avsnitt tillhandahålls endast i informationssyfte och måste kontrolleras och anpassas vid behov enligt de faktiska installationsförhållandena.

3.1. Transport

1. Vid förvaring eller flyttning av värmepumpen ska värmepumpen stå i upprätt läge.

1. När du flyttar värmepumpen, lyft inte vattenkoppen eftersom titanvärmeväxlaren inuti värmepumpen kommer att skadas.

3.2.Meddelande före installation

1. Inlopps- och utloppsvattenanslutningarna kan inte bära vikten av mjuka rör. Värmepumpen måste vara ansluten med hårda rör!

1. För att garantera uppvärmningseffektiviteten bör vattenrörets längd vara y10m mellan poolen och värmepumpen. 3.

3.3.Installationsinstruktion

3.3.1 Förutsättningar

Utrustning som behövs för installation av din värmepump:

ÿ Strömförsörjningskabel lämplig för enhetens effektbehov. ÿEn by-Pass-sats

och en sammansättning av PVC-slangar lämpliga för din installation samt stripper, PVC lim och sandpapper. yEn

uppsättning väggpluggar och expansionsskruvar som är lämpliga för att fästa enheten på ditt stöd. yVi rekommenderar att du ansluter enheten till din installation med hjälp av flexibla PVC-rör i ordning för att minska överföringen av vibrationer.

ÿLämpliga fästbultar kan användas för att höja enheten.

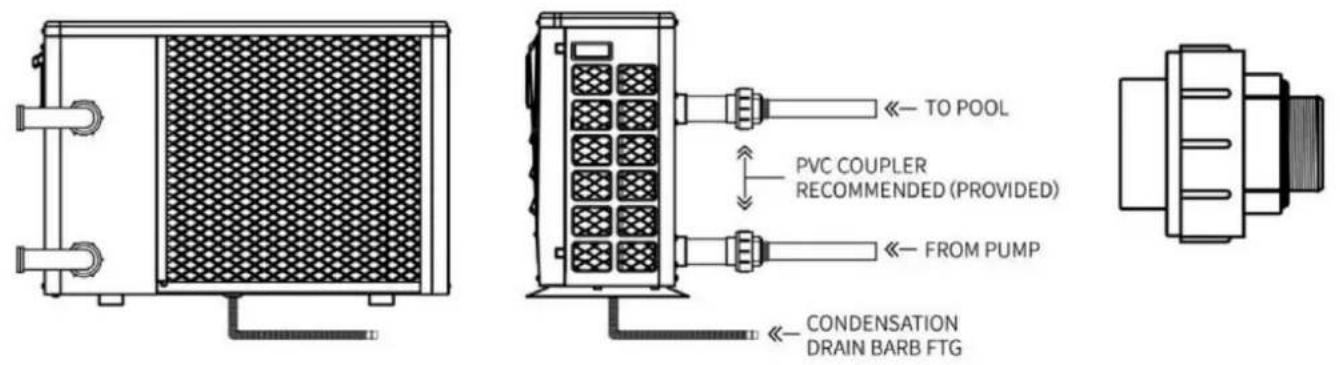

3.3.2 Installation av värmepump

ÿRamen måste fästas med bultar (M10) på betongfundament eller konsoler. Betongfundamentet måste vara solid; fästet måste vara tillräckligt starkt och rostskyddsbehandlat;

ÿVärmepumpen behöver en vattenpump (levereras av användaren). Rekommenderad pump specifikation-flöde: se Teknisk parameter, Max. lyft y10m;

ÿNär värmepumpen är igång kommer det att släppas ut kondensvatten från botten, var uppmärksam på det. Sätt sedan in dräneringsröret (tillbehör) i hålet och klämma fast det ordentligt

anslut ett rör för att tömma kondensvattnet. Installera värmepumpen, höj den minst 10 cm med solida vattentäta kuddar, anslut sedan dräneringsröret till öppningen under pumpen.

3.3.3 Plats och utrymme

Följ följande regler för val av värmepumpsplats. ÿEnhetens framtida placering måste vara

lättillgänglig för bekväm drift och underhåll. äDen måste installeras på marken, helst fixerad på ett plant betonggolv.

Se till att golvet är

tillräckligt stabil och tål enhetens vikt. ÿEn vattendräneringsanordning

måste finnas nära enheten för att skydda området där den är installerat.

ÿOm nödvändigt kan enheten höjas med hjälp av lämpliga monteringsdynor som är utformade för att bära dess vikt. äKontrollera att enheten är ordentligt ventilerad, att luftutloppet inte är vänt mot fönstren på

närliggande byggnader och att frånluften inte kan komma tillbaka. Dessutom, ge tillräckligt med utrymme

runt enheten för service och underhåll. ÿEnheten får inte installeras i

ett område som utsätts för olja, brandfarliga gaser, frätande produkter, svavelföreningar eller nära

högfrekvensutrustning. ÿFör att förhindra lerstänk, installera inte

enheten nära en väg eller bana. yFör att undvika att orsaka olägenheter för grannar,

se till att enheten är installerad så att den är placerad

mot det område som är minst känsligt för buller. yFörvara

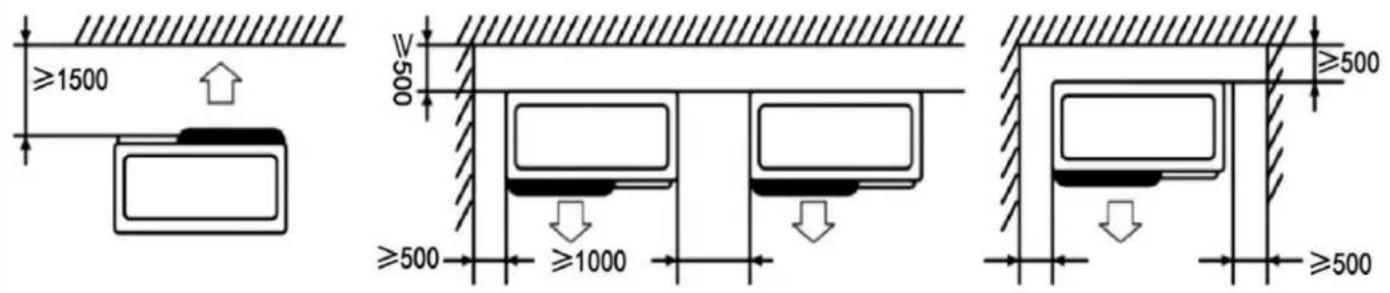

enheten så mycket som möjligt utom räckhåll för barn. y Installationsutrymme:

Enhet: mm

Ställ inte något mindre än en meter framför värmepumpen.

Lämna 500 mm tomt utrymme på sidorna och baksidan av värmepumpen och fri ventilation ovanför Lämna inga hinder ovanför eller framför enheten!

3.3.4 Installationslayout

Observera: Filtret måste rengöras regelbundet för att säkerställa att vattnet i systemet är rent och undvikas

blockering av filter. Det är nödvändigt att dräneringsventilen är fixerad på det nedre vattenröret. Om enheten inte är det körs under vintermånaderna, koppla bort strömförsörjningen och släpp ut dräneringsvatten från enheten

genom dräneringsventil. Om omgivningstemperaturen på enheten i drift är under 0 y, vänligen behåll vattenpumpen spring.

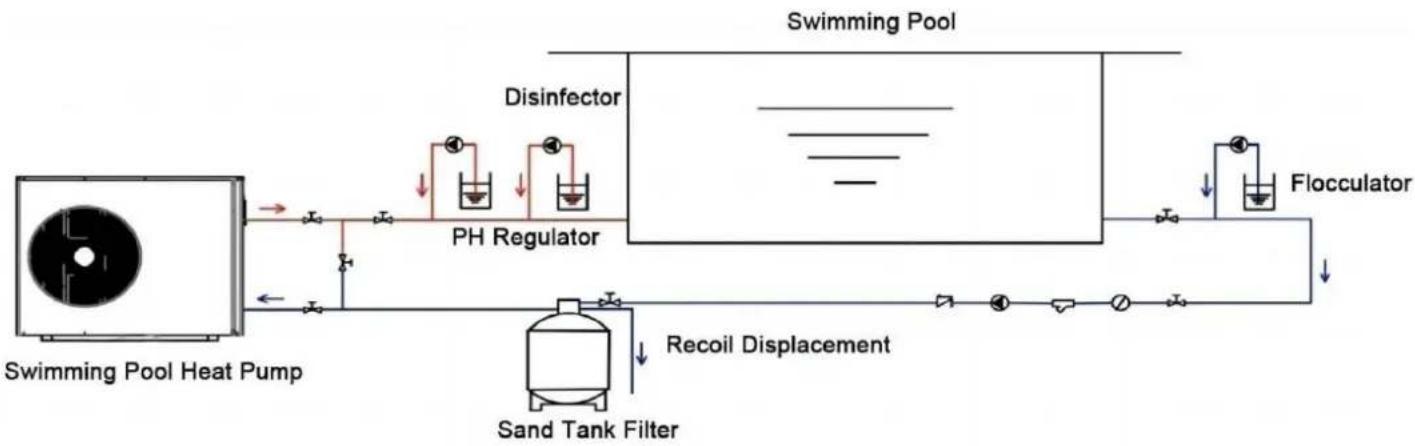

Installationsschemat visas i följande figur:

Y-type Filter

One-way Valve

Inga.	Punkt	Kvantitet	Inga.	Punkt	Kvantitet
1	SimpumpVärmepump	1	7	PH regulator	1
2	Y-typ filter	1	8	Sandtankfilter	1
3	Envägsventil	1	9	Flockningsmaskin	1
4	Cirkulerande vattenpump	1	10	Desinfektionsmedel	1
5	Hårsamlare	1	11	Doseringspump	3
6	Stoppventil	7

För att fungera säkert och bibehålla integriteten hos ditt elsystem måste enheten anslutas till en allmän elförsörjning enligt följande föreskrifter:

ÿUppströms måste den allmänna elförsörjningen skyddas av en 30mA differentialbrytare. äVärmepumpen måste anslutas till en lämplig D-kurva brytare i enlighet med strömmen

standarder och föreskrifter i det land där systemet är installerat. ÿElförsörjningskabeln

måste anpassas för att matcha enhetens märkeffekt och kabellängden

krävs av installationen. Kabeln måste vara lämplig för utomhusbruk. äFör ett

trefassystem är det viktigt att ansluta faserna i rätt ordning.

faser inverteras, kommer värmepumpens kompressor inte att fungera.

ÿPå platser som är öppna för allmänheten är det obligatoriskt att installera en nödstoppsknapp nära värmen pump.

Modell	Strömförsörjningsledningar
	Elförsörjning	Kabeldiameter	Specifikation
VBPYCE-70	220-240V~50Hz/60Hz	3G 1,5 mm ^2	14AWG
	220-240V~50Hz/60Hz	3G 1,5 mm ^2	14AWGVBPYCE-110
VBPYCE-150	220-240V~50Hz/60Hz	3G 2,5 mm ^2	12AWG
VBPYCE-210	220-240V~50Hz/60Hz	3G 2,5 mm ^2	12AWG

3.3.6 Elektrisk anslutning

WARNING: Strömförsörjningen till isbadskylaggregatet måste kopplas bort före all användning.

Vänligen följ följande instruktioner för att ansluta isbadkylaren.

Steg 1: Förbered ett uttag

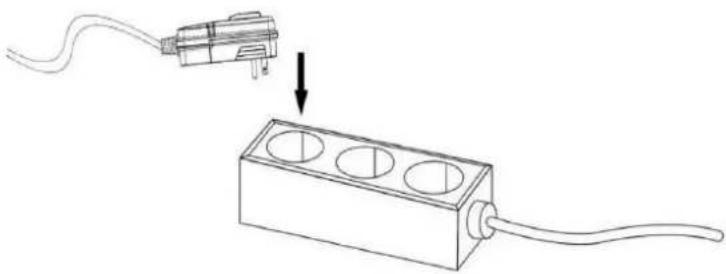

Steg 2: Sätt i kontakten i uttaget som följande bild visar

Se till att all elektrisk utrustning är ordentligt jordad.

Anslut strömförsörjningen

220-240V\~/50Hz

3.4.1. Inspektion före provkörning

Innan du kör testet, bekräfta nedanstående punkter och skriv y i blocket;

ÿ	Korrekt installation av enheten
ÿ	Nätspänningen är densamma som enhetens märkspänning
ÿ	Korrekt rördragning och kabeldragning
ÿ	Luftintags- och utloppsporten på enheten är oblockerad
ÿ	Dränering och ventilation är oblockerad och inget vatten läcker
ÿ	Läckageskyddet fungerar
ÿ	Rörisoleringen fungerar
ÿ	Jordledningen är korrekt ansluten

3.4.2. Provkörning

Steg 1: Körningstestet kan börja efter att all installation är klar;

Steg 2: Alla kablar och rör ska vara väl anslutna och noggrant kontrollerade, fyll sedan vattentanken med vatten innan strömmen slås på;

Steg 3: Töm all luft i rören och vattentanken, tryck på "on-off"-knappen på kontrollpanelen för att köra

enhet vid inställd temperatur;

Steg 4: Objekt måste kontrolleras under körningstestet:

ÿUnder den första körningen är enhetens ström normal eller inte;

ÿVarje funktionsknapp på kontrollpanelen är normal eller inte;

ÿSkärmen är normal eller inte;

ÿFinns det något läckage i hela värmecirkulationssystemet;

ÿKondensatavloppet är normalt eller inte;

ÿFinns det något onormalt ljud eller vibrationer under löpning?

4. Styrenhetens driftvägledning

4.1.Skärm

Grundläggande ikoner

Ikon	Menande	Ikon	Menande
	Automatiskt läge		Blåsare ikon
	Uppvärmningsläge		Felikon
	Kylläge		Låsnyckelindikator
	Avfrostningssymbol		Symbol för elektrisk uppvärmning
	Tyst läge		kraftfullt läge
	Intelligent läge		WiFi-ikon

4.2. Viktiga instruktioner

	Driva	Kort tryck: växla ström på/av-status, avsluta det aktuella gränssnittet, återgå till huvudgränssnitt
		Håll intryckt i 3 sekunder: lås/lås upp knappen
	Upp	Kort tryckning: Ange det inställda temperaturläget i strömtillståndet och öka det aktuella värdet
		Håll intryckt i 3 sekunder: slå på/stänga av elvärmefunktionen manuellt
	Ner	Kort tryck: Ange temperaturinställningsläget när enheten slås på och minska det aktuella värdet
		Tryck och håll ned i 3 sekunder: Ange besättningens parameterstatusfråga
	Läge	Kort tryckning: Tryck på lägesknappen när enheten är påslagen för att växla mellan automatiska/kylnings-/värmelägen
		Tryck och håll i 3 sekunder: Byt frekvensläge, tyst/intelligent/stark läge
	Larm	Kort tryckning: Ange klockinställningar
		Tryck och håll ned i 3 sekunder: Gå in i det schemalagda gränssnittet för på/av

4.3. Instruktion för kombinationsnyckel

Knappfunktion		Drift varaktighet	Funktionsbeskrivning
		3 sekunder	Ange tvångsavfrostning under huvudgränssnittet
		3 sekunder	Växla mellan Fahrenheit och Celsius under huvudströmmen gränssnitt
		5 sekunder	Ange lösenordsinmatningsstatus
		3 sekunder	Återställ fabriksinställningarna
		3 sekunder	Ange standardnätverkskonfiguration
		3 sekunder	Ange kompatibel nätverkskonfiguration

INGA.	Punkt	Operation Way
1	Nyckellås	Tryck länge på " " på huvudgränssnittet i 3 sekunder för att låsa/låsa upp knappen.

INGA.	Punkt	Operation Way
2	På/Av	I upplåst läge, tryck på huvudgränssnittets status, . för att växla mellan på/av avständt läge, visa vattentemperatur, enhet och klocka; i startläge, visa vattentemperatur, enhet, klocka, driftläge och frekvensläge
3	Temperatur Miljö	Tryck på " eller " -knappen medan enheten är påslagen gå in i temperaturinställningsgränssnittet. Den visade inställda temperaturen kommer att blinka. Ändra den aktuella inställda temperaturen genom att trycka på " eller " -knappen. Om ingen åtgård utförs inom 30 sekunder eller knappen " trycks kort ned, sparas den aktuella inställda temperaturen och lämnade.
4	Lägesväxling	När strömmen är på, tryck på " " för att växla driftläge, automatisk y kyla y värme.
5	Frekvens Lägesväxling	Medan strömmen är på, tryck och håll ned " " -knappen i 3 sekunder för att byta driftfrekvensläget, tyst y intelligent y starkt läge.
6	Klockinställning	Tryck på " "-knappen för att gå in i klockinställningsläget. Timmen position blinkar först, vilket indikerar att det aktuella timvärdet kan justeras med hjälp av "och" "-knapparna. Tryck på " "-tangenten en gång ökar timme med 1 och tryck på " "-tangenten en gång minskar timmen. Om du håller ned knappen eller " ökar eller "-knappen under en lång tid, kommer timmen minskar automatiskt. Efter inställning av timvärdet, tryck den " " igen; vid denna tidpunkt blinkar minutläget, vilket indikerar att det aktuella minutvärdet kan justeras med " " nycklar. Efter att ha ställt in minutvärdet, tryck på " "-tangenten igen för att avsluta.

INGA.	Punkt	Operation Way
7	Timer på/avMiljö	Tryck och håll ned "-knappen i 3 sekunder för att gå in i timerinställningen: Ange timervalet, vid denna tidpunkt blinkar "timer på 1" klockan "timme",och du kan ställa in timmen genom att använda "och"-knapparna; tryck på "-knappen igen för att växla till klockan "minut", och du kan ställa in minut genom att använda "och"-knappar; tryck på "-"knapp igen till omkopplaren till inställningen "timer av 1": klockan "timme" blinkar och du kan ställa in timmen genom att använda "och"-tangenter; tryck på "-"knapp igen till växeln till klockan "minut", och du kan ställa in minuten med hjälp av "-och"-tangenter; ställ in andra tidsperioder på samma sätt, totalt 3 tidsperioder för timerinställningar;Tryck på "för att avsluta eller bekräfta.Återgå till huvudgränssnittet, den nuvarande inställda tidsperioden kommer att vara visas;Avbryt tidsinställningen: Under den schemalagda startinställningen, tryck på den "-tangenten kan avbryta/aktivera den schemalagda startfunktionen.
8	ForceradAvfrosta	Tryck länge på knappen"nyckel3osb-kunder under uppvärmningstartläge för att gå in i tvångsavfrostningsläget. När du går in i avfrostning,avfrostningsikonen blinkar och visar ".
9	VäxlaTemperaturEnheter	När enheten är avstängd, tryck länge på " "och" "på huvudgränssnittet i 3 sekunder för att växla mellan Celsius och Fahrenheit.
10	Statusfråga	Under huvudgränssnittet, tryck och håll ned "-knappen i 3 sekunder för att ange besättningsstatusparameterfrågan. Använd " "och" "nycklar till bläddra bland parametrar och tryck på knappen "för att avsluta parameterfrågan. I statusfrågegränssnittet, om det inte finns någon tangentoperation för på varandra följande sekunder kommer statusfrågans gränssnitt automatiskt att avslutas och återgå till huvudgränssnittet.
11	ÅterställaFabrikParametrar	När du är i avständt läge, tryck och håll ned " " tangent +" " " i 3 sekunder för att återställa fabriksinställningarna via linjekontroll. Vid den här tiden kommer summern att ljuda två gånger kontinuerligt, och allt parametervärden återgår till standardinställningarna.

4.5.Felsökning

Felkod och lösning

När ett fel uppstår blinkar huvudgränssnittet motsvarande felkod och vid flera fel koder visas, blinkar de växelvis.

Felkod	Felbeskrivning	Anmärkning
E03	Vattenflödesskydd
E04	Vinter frostskydd
E05	Högtrycksfel
E06	Lågtrycksfel
E09	Kommunikationsfel mellan huvudkort och display
E10	Kommunikationsfel för modulen med variabel frekvens (larm när kommunikationen mellan ytterkortet och förarkortet är osammanhängande)
E12	Skydd för hög avgastemperatur
E15	Vatteninloppstemperaturfel
E16	Externt rörtemperaturfel
E18	Avgastemperatur fel
E19	Likströmsfläktfel
E20	Variabel frekvensmodul onormalt skydd
E21	Omgivningstemperaturfel
E22	DC fläkt 2 fel
E23	Skydd för låg kylmedelsutloppstemperatur
E27	Läckagetemperaturfel
E28	CT överströmsskydd
E29	Returlufttemperaturfel
E32	Överhettningsskydd av värmevatten utloppstemperatur/Skydd mot för stor skillnad i inlopps- och utloppsvattentemperatur
E33	Utomhusspiral högtemperaturskydd
E42	Internt rörtemperaturfel

E20-fel kommer samtidigt att visa följande felnummer och byta felkoder var 3:e sekunder; felnummer 1 till 128 visas först.

När felnummer 1 till 128 inte inträffar kommer felnummer 257 till 384 att visas. Om två eller fler fel med samma prioritet inträffar samtidigt, felnumren kommer att läggas ihop. Till exempel om felnummer 16 och 32 inträffar samtidigt, 48 kommer att visas.

Koda	Namn	Beskrivning	Bearbetar yttrande
1	IPM överström	IPM-modulproblem	Byt ut den variabla frekvensen modul
2	Pressmaskin synkronisering anomali	Pressmaskinfel	Byt ut pressmaskin
4	Reserverad	--	--
8	Pressmaskin fasfel	Pressmaskinens ledningar trasig, dålig kontakt	Kontrollera tryckinmatningsraden
16 Låg	DC-bussspänning	Låg inspänning, PFC-modul fel	Kontrollera inspänningen, byt ut modul
32 DC	bussspänning hög	Ingångsspänning för hög, PFC modulfel	Byt ut den variabla frekvensen modul
64	Överdriven kylfläns temperatur	Värdfläktfel, blockerad luftkanal	Kontrollera fläkten, luftkanalen
128	Kylfläns temperaturfel	Fläktsensor kortslutning eller öppen krets fel	Byt ut den variabla frekvensen modul
257	Kommunikation fel	Frekvensomvandlingsmodulen har inte fått kommandot från huvudkontrollen	Kontrollera kommunikationen huvudkontrollens anslutningar och moduler med variabel frekvens
258	AC ingångsfas saknad	Ingångsfas saknas (gäller för trefasmodul)	Kontrollera ingångslinjen
260	AC-ingång överström	Ingångs trefas obalans (gäller för trefasmodul)	Kontrollera ingången trefas fasspänning
264	Låg AC-ingång spänning	Ingångsspänning för låg	Kontrollera ingångsspänningen
272	Högt tryck fel	Högtrycksfel (reserverad)
288	Överhettning IPM temperatur	Fel på värdfläkten, blockering av luftkanalen	Kontrollera fläkten, luftkanalen
320	Överdriven topp pressström maskin	Kompressorns ström är för högt, föraren och pressen är inte matchade	Byt ut invertermodulen
384	Övertemperatur av PFC-modul	Överhettning av PFC-modul	Kontrollera PFC-modulen

5.UNDERHÅLL OCH VINTERSÄTTNING

5.1.Underhåll

WARNING: Innan du utför underhållsarbeten på enheten, se till att du har

kopplade ur strömförsörjningen.

Rengöring

a. Värmepumpens hölje måste rengöras med en fuktig trasa. Användning av tvättmedel eller annat

hushållsprodukter kan skada höljets yta och påverka dess egenskaper. b. Förångaren på värmepumpens baksida måste rengöras noggrant med en dammsugare och mjuk borsttillsats.

Årligt underhåll

Följande operationer måste utföras av en kvalificerad person minst en gång per år. a.Utför säkerhetskontroller.

b.Kontrollera integriteten hos de

elektriska ledningarna. c.Kontrollera

jordningsanslutningarna. d. Övervaka

tryckmätarens tillständ och förekomsten av köldmedium.

5.2. Riktlinjer för demontering

Verktyg:

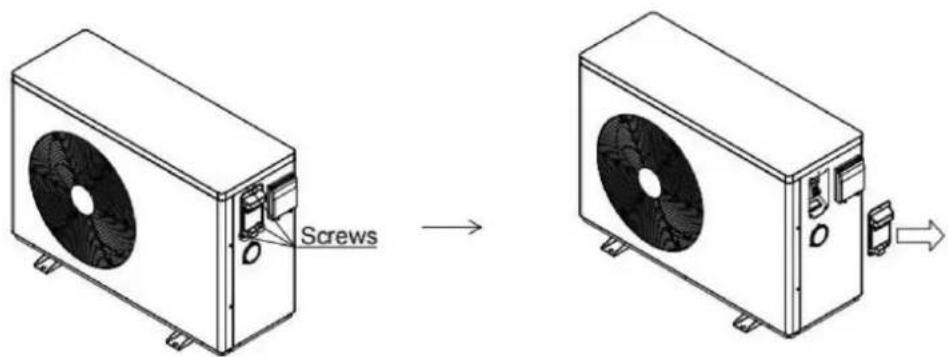

ÿTa bort skruvarna på uttagslådans lock

ÿTa ut kopplingsdosans lock mot pilen

Screws

Steg 2: Ta bort topplocket

ÿTa bort skruven på det övre locket

ÿ Skjut topplocket i pilens riktning

ÿTa bort elboxens lock i pilens riktning

Screws

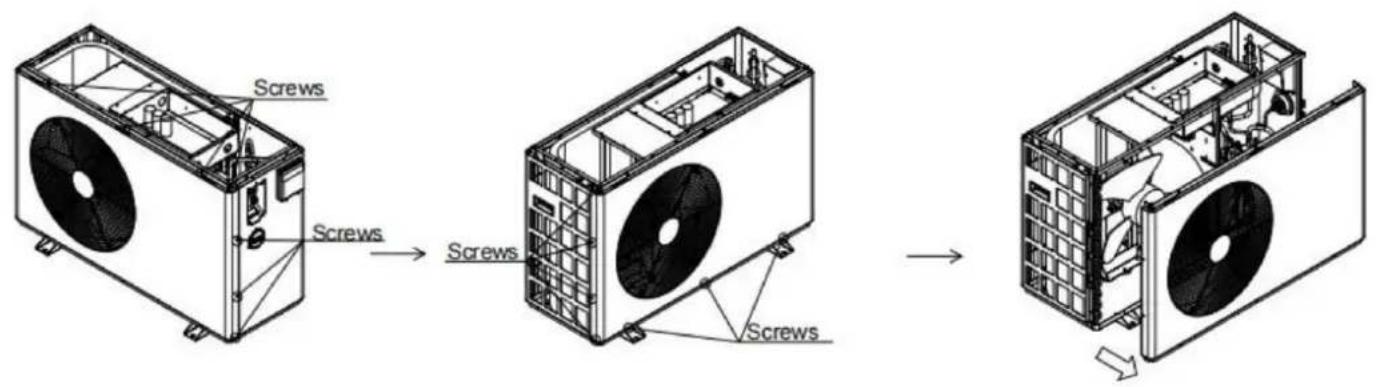

Steg 4: Ta bort frontpanelen yTa bort skruvarna från frontpanelen yTa ut frontpanelen i pilens riktning

Steg 5: Ta bort den bakre luckan ÿTa bort skruvarna som håller den bakre luckan på plats ÿDra den bakre luckan ur vägen, följ pilens riktning

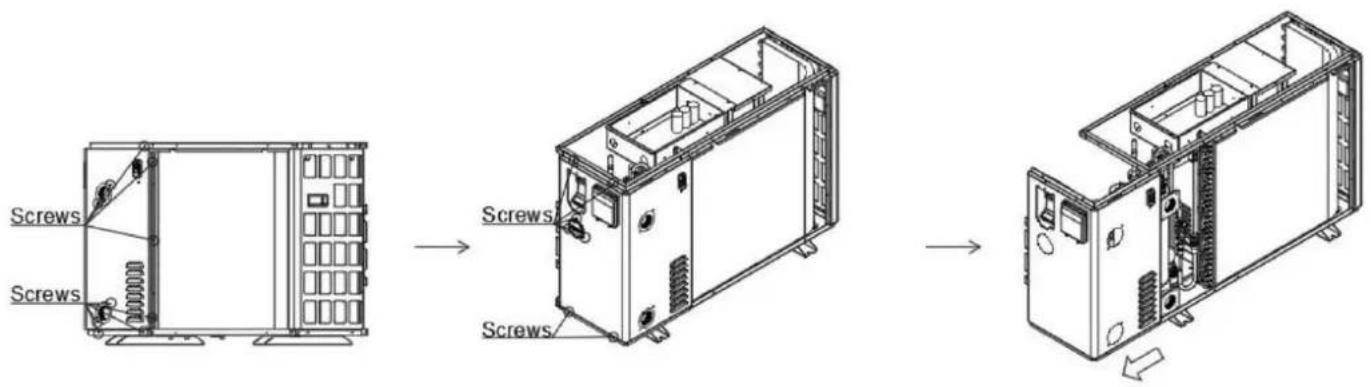

Steg 6: Ta bort den högra panelen äTa bort skruven på munstycksleden äTa bort skruvarna från tryckmätaren och höger panel äTa ut den högra brädan i pilens riktning

Steg 7: Ta bort den vänstra

panelen ÿTa bort skruvarna från den vänstra panelen ÿTa ut den vänstra panelen i pilens riktning

bort topplockets skruv y Skjut topplocket i pilens riktning yTa ut topplocket mot pilen

Screws

Steg 3: Ta bort elboxens lock yTa bort skruvarna på elboxens lock yTa bort elboxens lock i pilens riktning

Screws

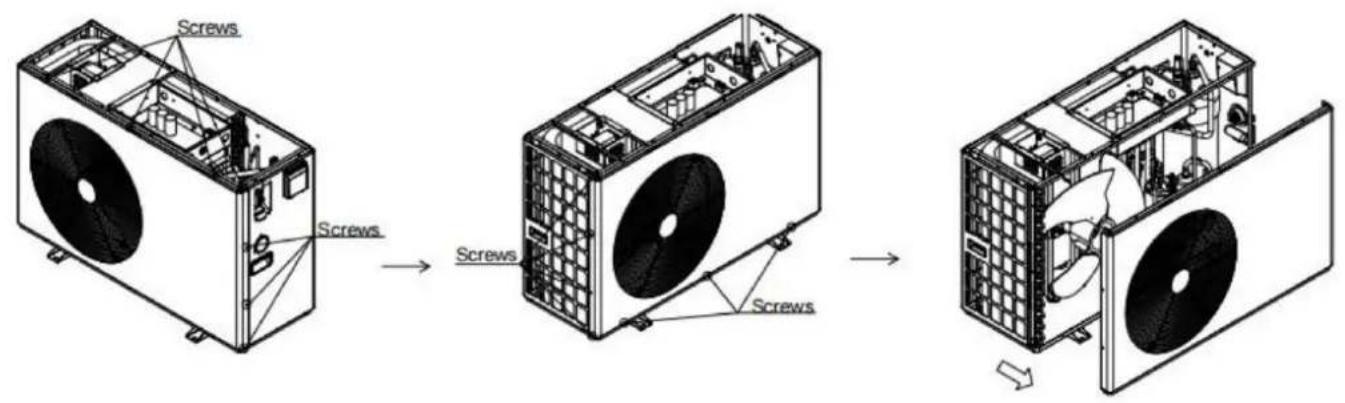

Steg 4: Ta bort frontpanelen yTa bort skruvarna från frontpanelen yTa ut frontpanelen i pilens riktning

Steg 5: Ta bort den bakre luckan ÿTa bort skruvarna som håller den bakre luckan på plats ÿDra den bakre luckan ur vägen, följ pilens riktning

Steg 6: Ta bort den högra

munstycksleden ÿTa bort skruvarna från tryckmätaren och höger

panel ÿTa ut den högra brädan i pilens riktning

Steg 7: Ta bort den vänstra

panelen yTa bort skruvarna från den

vänstra panelen ÿTa ut den vänstra panelen i pilens riktning

Steg 3: Ta bort elboxens lock yTa bort
skruvarna på elboxens lock äTa bort skruvarna på locket till reaktorboxen äTa bort elboxens lock i pilens riktning

Steg 4: Ta bort frontpanelen yTa
bort skruvarna från frontpanelen yTa ut frontpanelen i pilens riktning

ÿTa bort skruvarna som håller den bakre luckan på plats ÿDra den bakre luckan ur vägen, följ pilens riktning

Steg 6: Ta bort den högra

panelen yTa bort skruven på munstycksleden yTa bort skruvarna från tryckmätaren och höger panel yTa ut den högra brädan i pilens riktning

Steg 7: Ta bort den vänstra

panelen yTa bort skruvarna från den vänstra panelen yTa ut den vänstra panelen i pilens riktning

"CUT OFF" strömförsörjning till värmaren före rengöring, undersökning och reparation

Under vintersäsongen när du inte simmar: a. Bryt

strömförsörjningen för att förhindra maskinskada. b. Töm vattnet rent från maskinen.

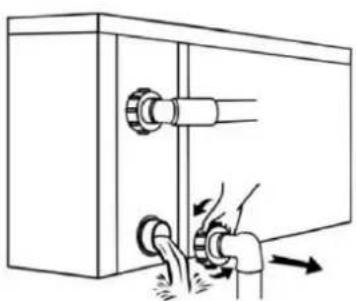

Skruva av vattenmunstycket på inloppsröret för att låta vattnet rinna ut. När vattnet i maskinen fryser under vintersäsongen kan titanvärmeväxlaren skadas. c. Täck över maskinkroppen när den inte används.

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk support och e-garanticertifikat www.vevor.com/support
