INSTRUKCJA OBSŁUGI VBPYCE-110 Vevor

Wsparcie techniczne i certyfikat e-gwarancji

Pompa ciepła do basenu

Modele: VBPYCE-70/VBPYCE-110/VBPYCE-150/VBPYCE-210

Nadal staramy się oferować Państwu narzę dzia w konkurencyjnych cenach. „Oszczę dź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczę dności, jakie możesz uzyskać, kupując u nas określone narzę dzia w porównaniu z głównymi markami i niekoniecznie oznaczają one obję cie wszystkich kategorii narzę dzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczę dzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Pompa ciepła do basenu

Modele: VBPYCE-70/VBPYCE-110/VBPYCE-150/VBPYCE-210

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu bę dzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramu

ZAWARTOŚĆ

1. WSTEP.... 3

1.1. Przeczytaj instrukcję przed rozpoczę ciem użytkowania.... 3
1.2. Opis symboli urządzenia....7
1.3. Oświadczenie....7
1.4. Współczynniki bezpieczeństwa ....8

2. PRZEGLĄD JEDNOSTKI....10

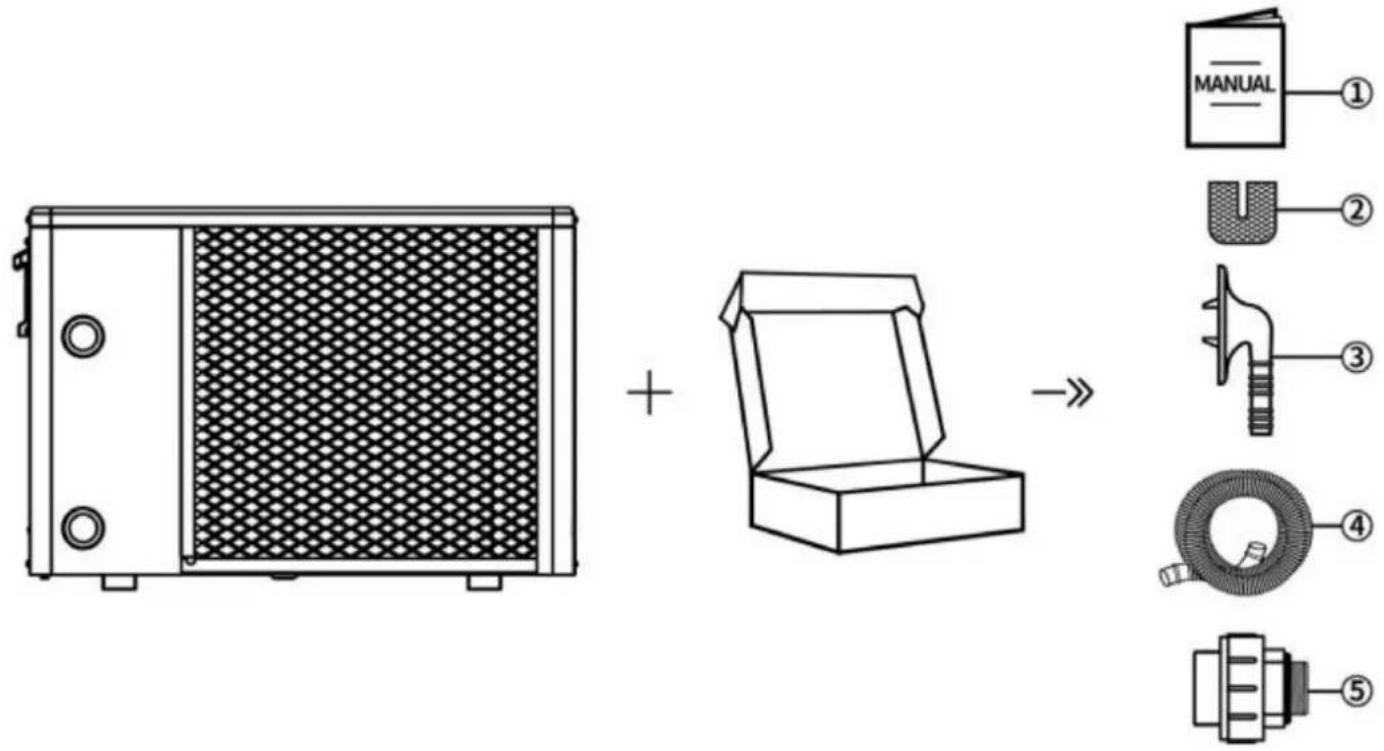

2.1. Akcesoria dostarczane z urządzeniem 10

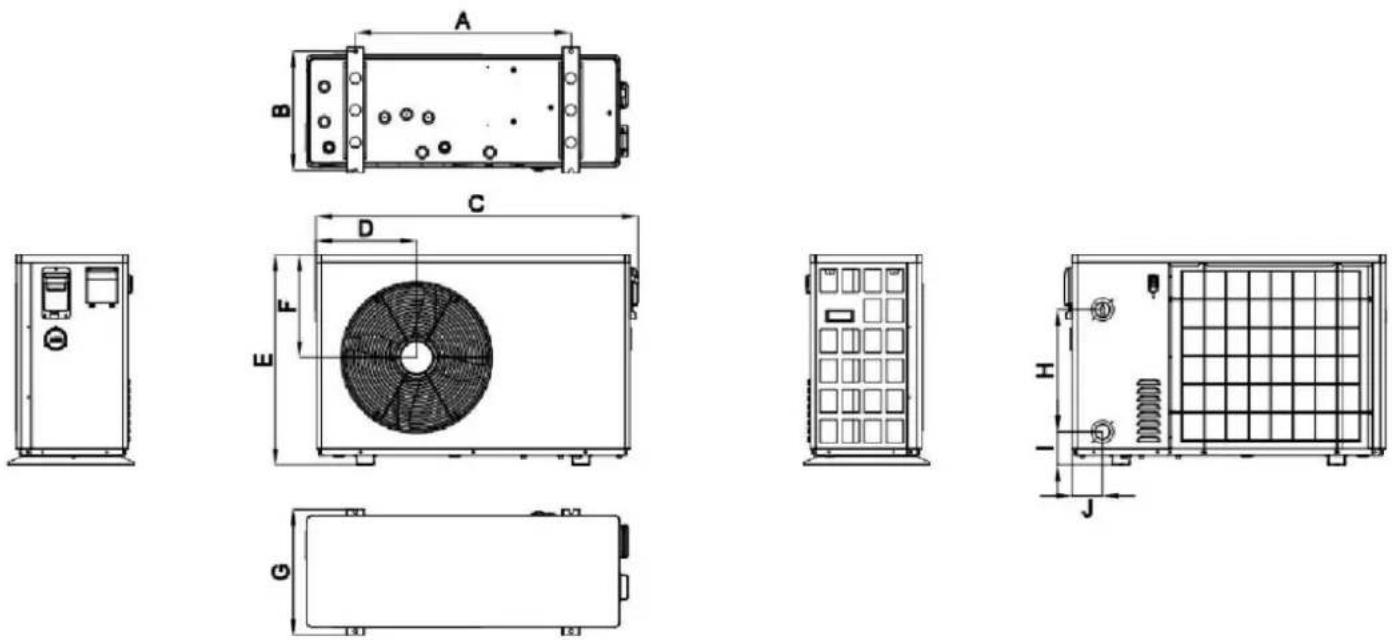

2.2. Wymiary jednostki....10

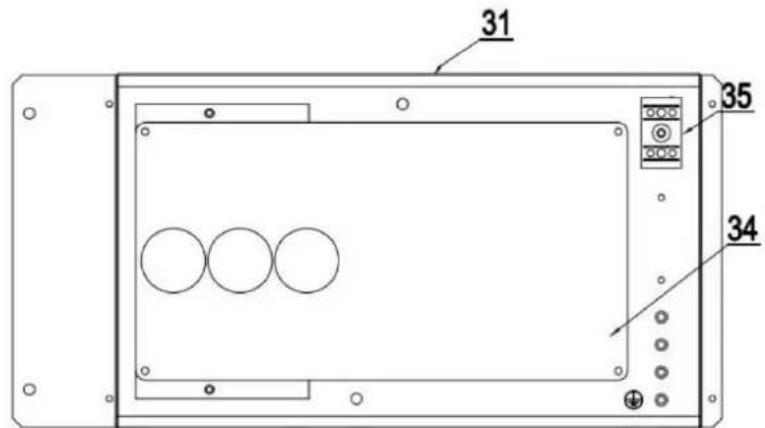

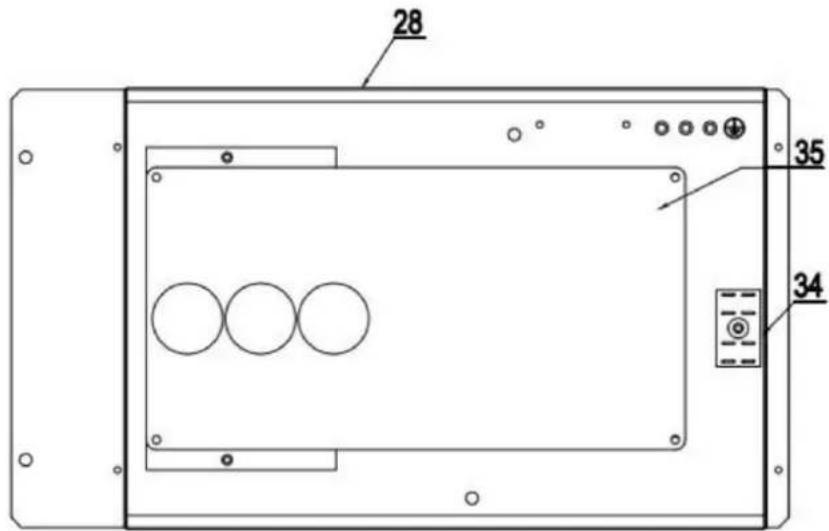

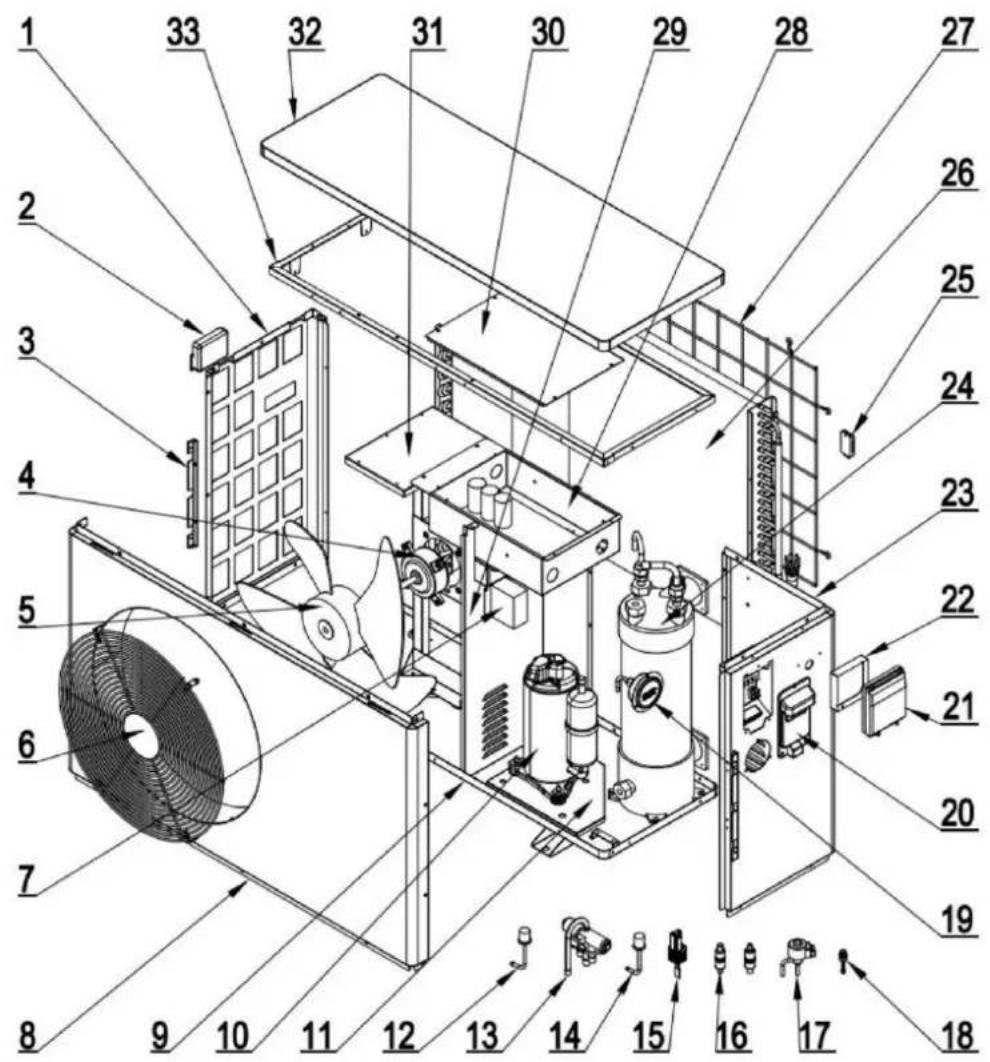

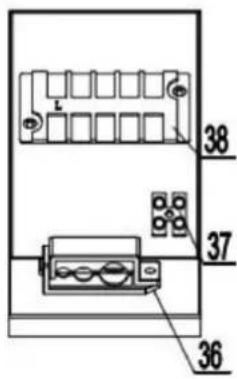

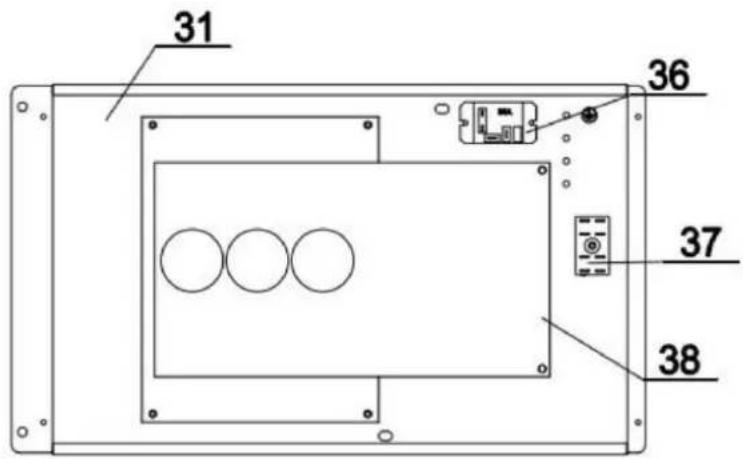

2.3. Główne części jednostki.... - 11 -

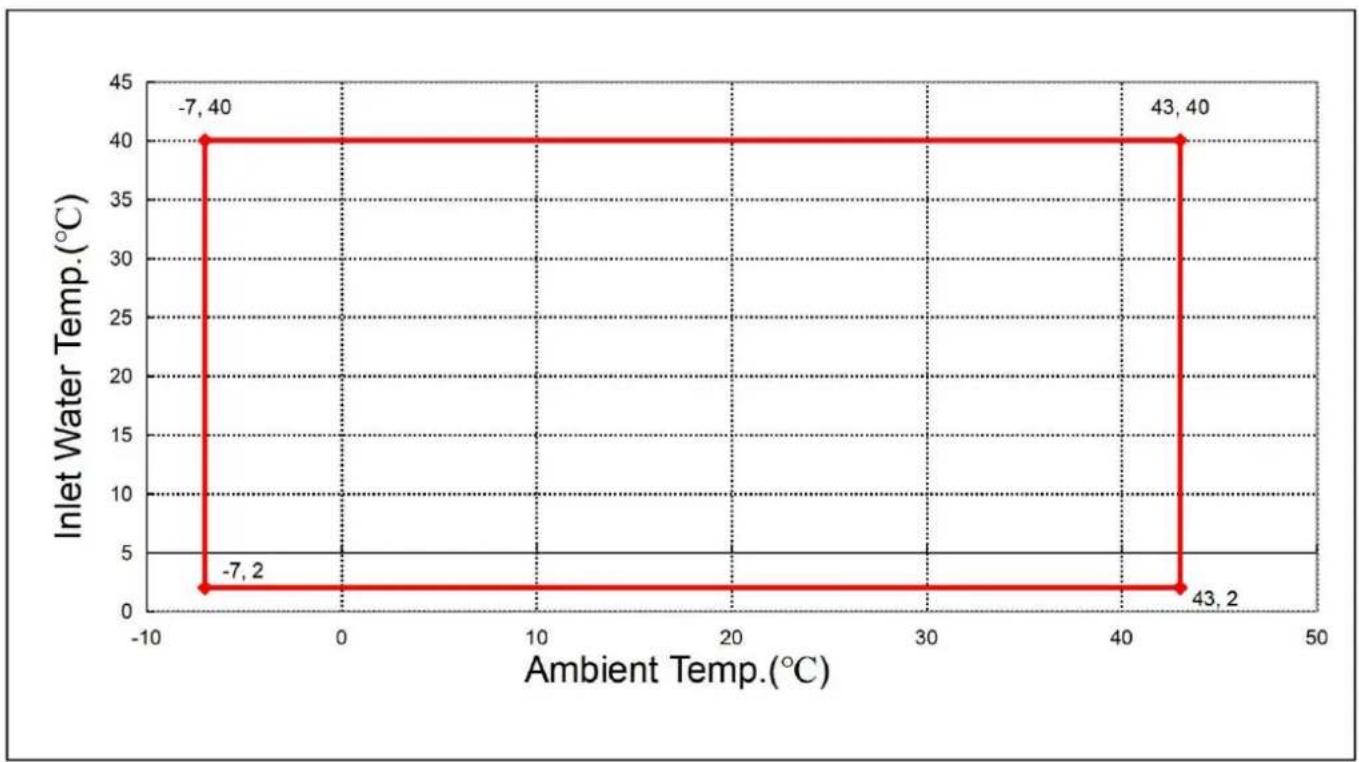

2.4. Zakres działania.... - 15 -
2.5. Parametry jednostki ...... - 15 -

3. INSTALACJA I PODŁĄCZENIE....- 16 -

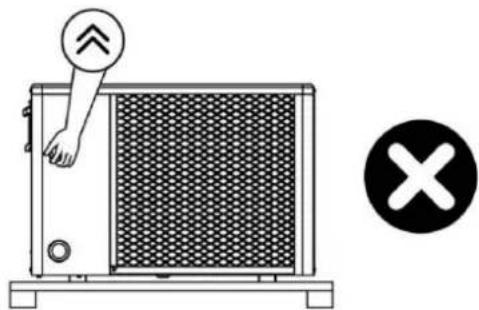

3.1. Transport....- 16 -

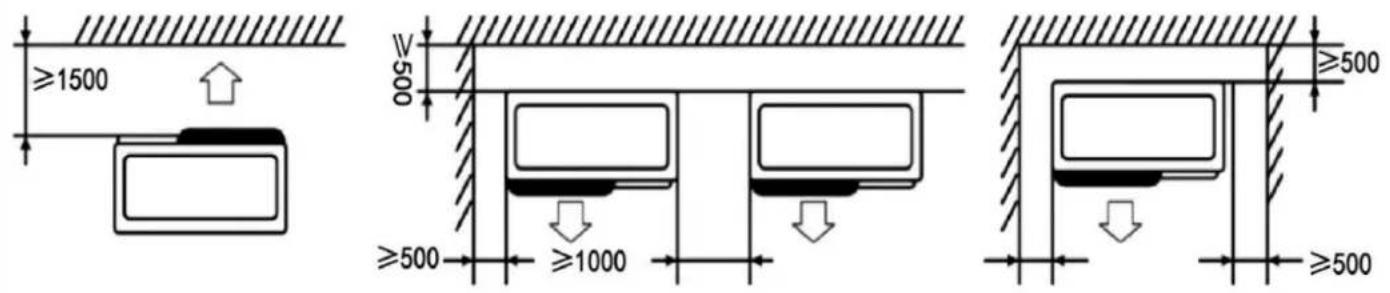

3.2. Uwaga przed instalacją....- 17 -
3.3. Instrukcja instalacji....- 17 -
3.4. Wersja próbna po instalacji.... - 20 -

4. Wskazówki dotyczące obsługi pilota zdalnego sterowania...... ......błąd! Zakładka nie została zdefiniowana.

4.1. Schemat panelu sterowania...... błąd! Zakładka nie została zdefiniowana.
4.2. Kluczowe instrukcje ...... - 22 -
4.3.Klucz kombinacji......błąd! Zakładka nie została zdefiniowana.
4.4. Kluczowa instrukcja obsługi ......błąd! Zakładka nie została zdefiniowana.
4.5. Rozwiązywanie problemów....- 25 -

5. KONSERWACJA I ZIMOWANIE.... 26

5.1. Konserwacja 26

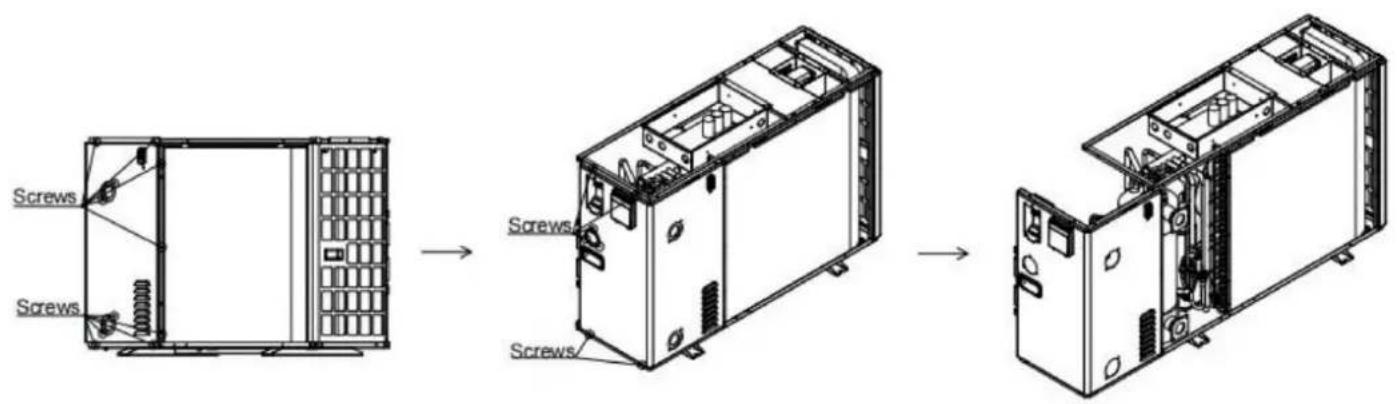

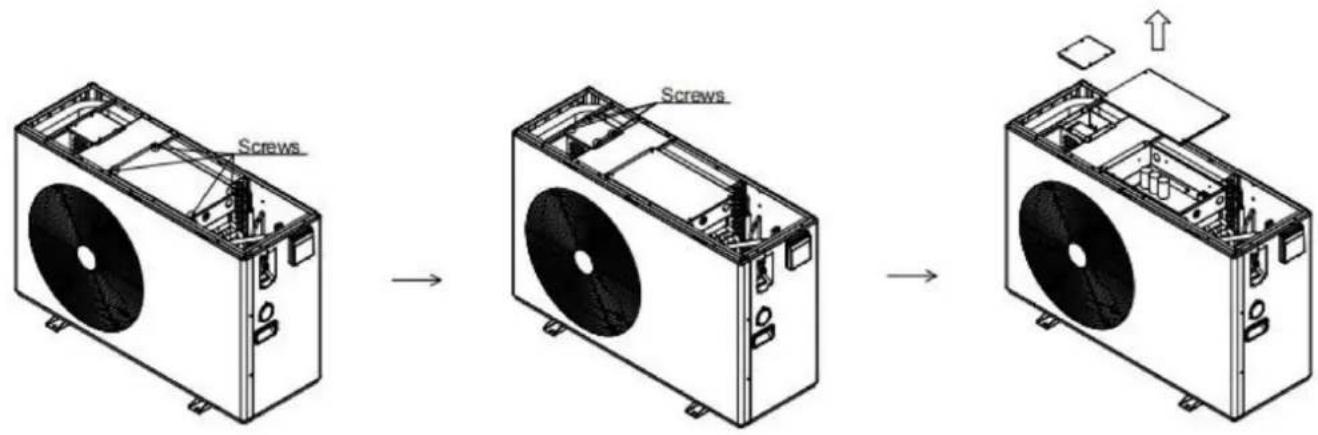

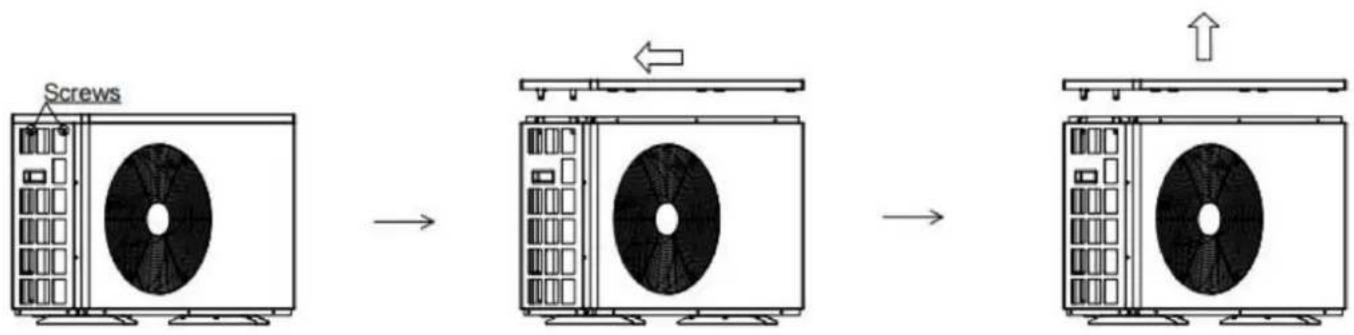

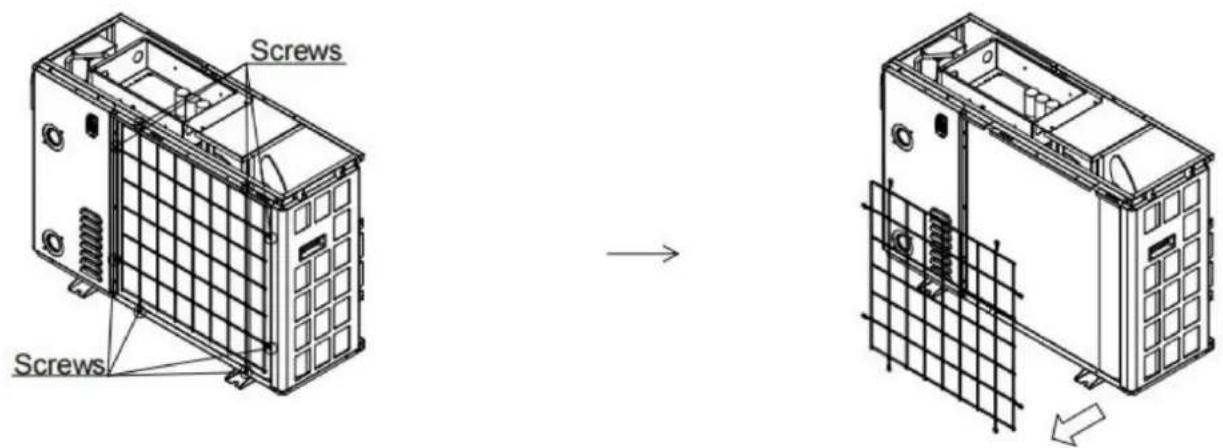

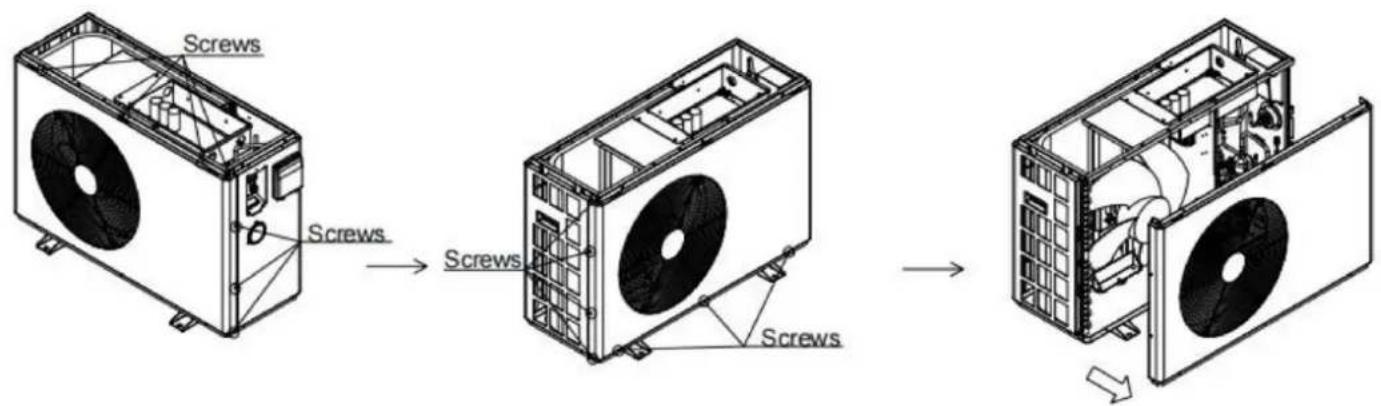

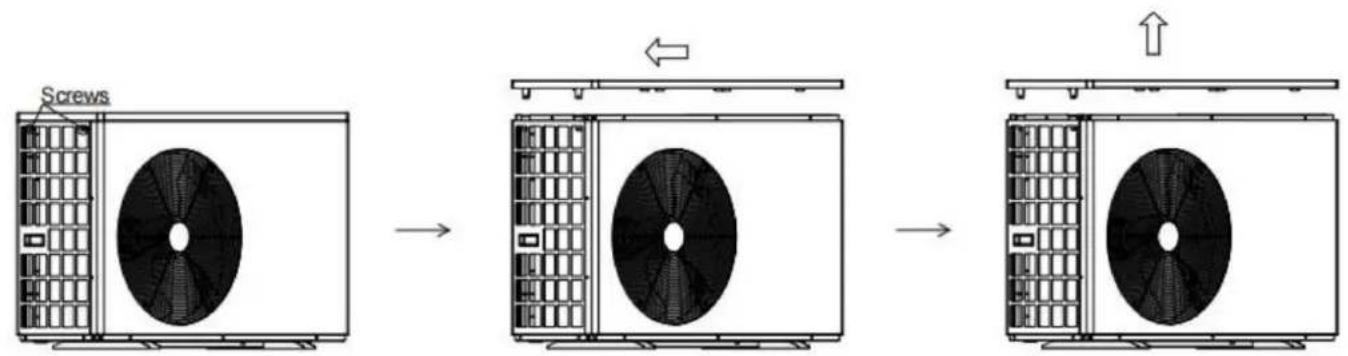

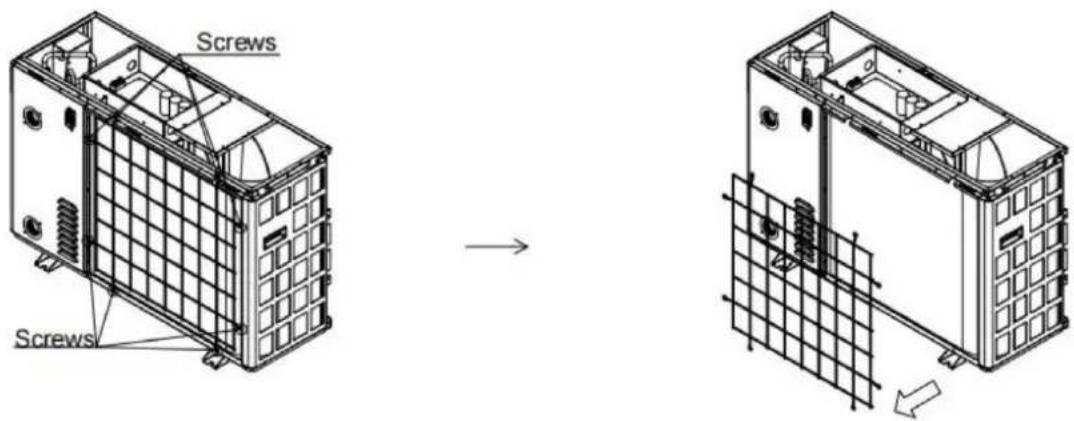

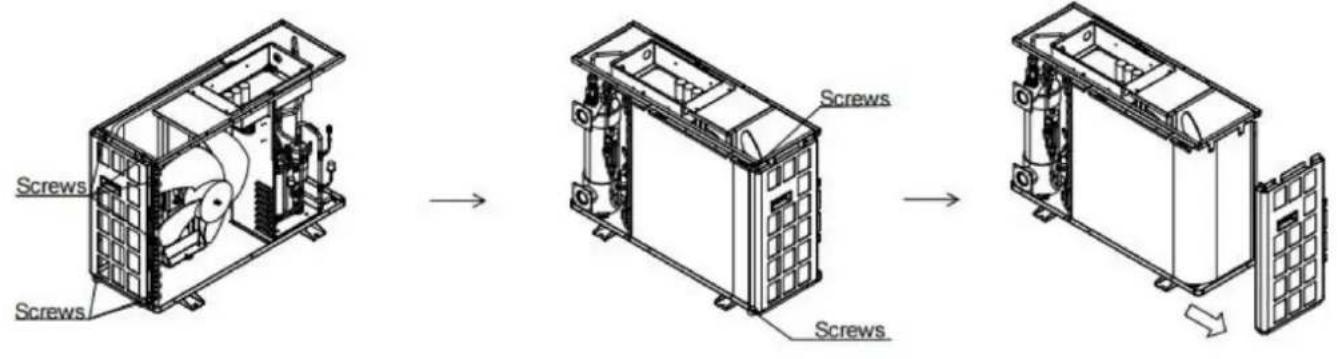

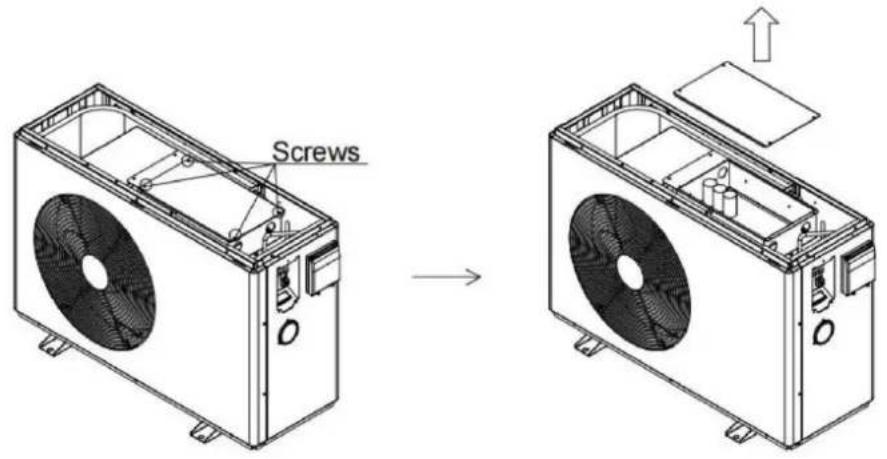

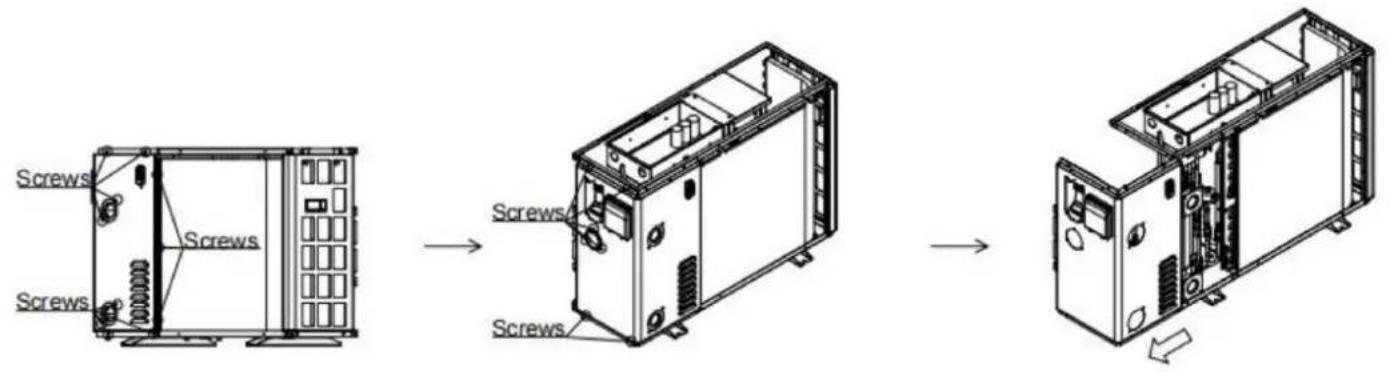

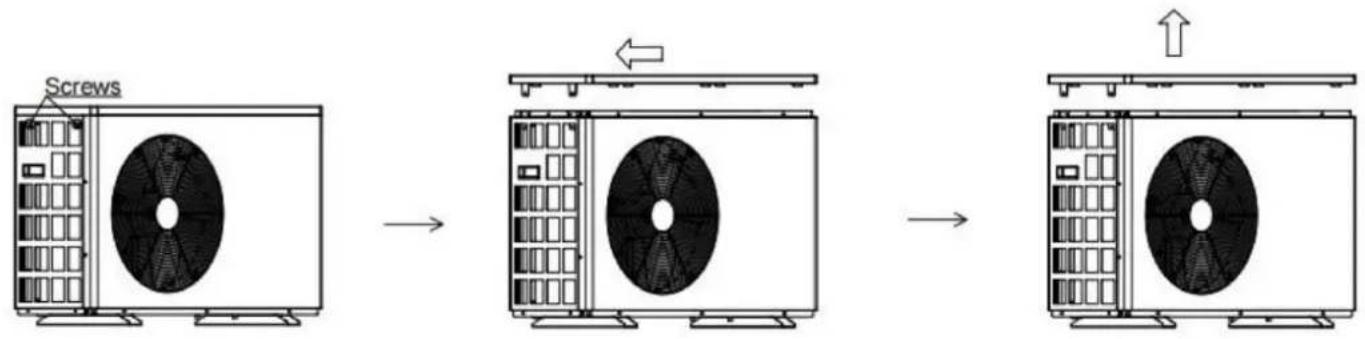

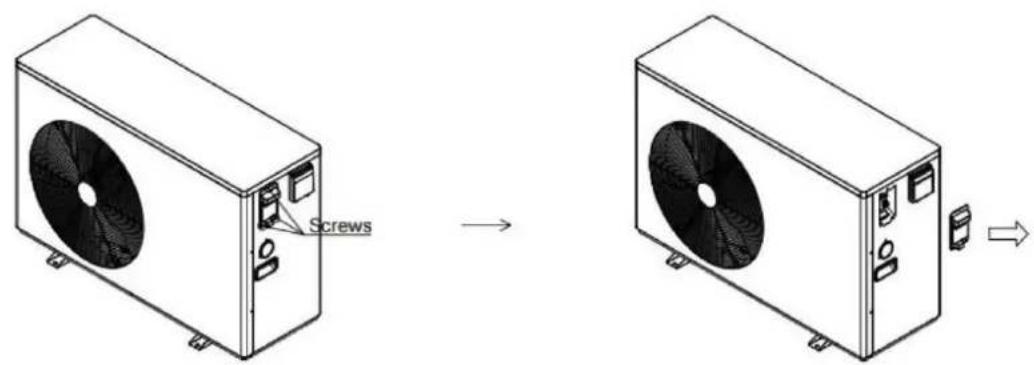

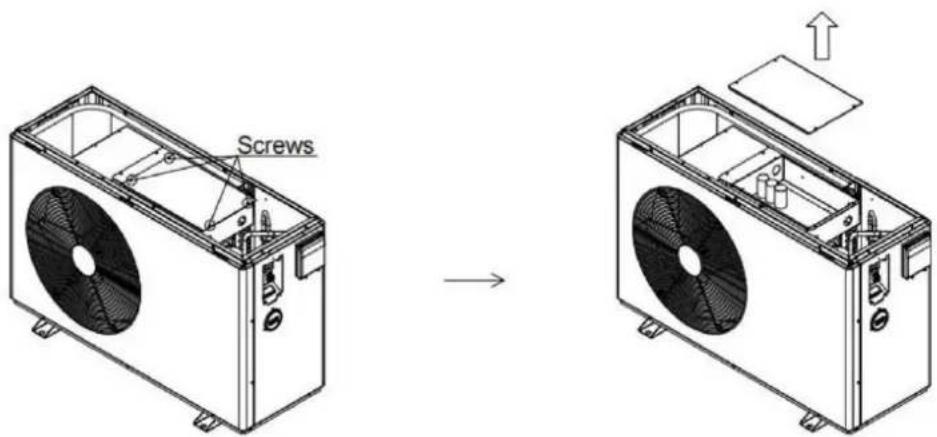

5.2. Wytyczne dotyczące demontażu 27

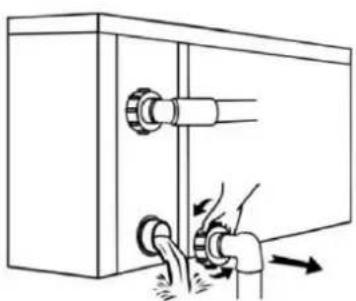

5.3 Zimowanie.... - 34 -

1. WSTEP

1.1. Przed rozpoczę ciem użytkowania przeczytaj instrukcję

OSTRZEŻENIE

Nie należy stosować środków przyspieszających proces rozmrażania lub czyszczenia innych niż zalecane przez producent. Urządzenie należy przechowywać w pomieszczeniu bez stale działającego zapłonu

źródeł (na przykład: otwartego ognia, działającego urządzenia gazowego lub działającego grzejnika elektrycznego).

Nie przekłuwać i nie spalać.

Należy pamię tać, że czynniki chłodnicze mogą nie mieć zapachu.

Wstę pne kontrole bezpieczeństwa obejmują:

Czy kondensatory są rozładowywane: należy to robić w sposób bezpieczny, aby uniknąć możliwości iskrzenia;

Podczas ładowania, odzyskiwania lub oczyszczania akumulatora nie należy odsłaniać żadnych elementów i przewodów elektrycznych pod napię ciem. system;

Że istnieje ciągłość uziemienia.

Kontrole w okolicy

Przed rozpoczę ciem prac w układach zawierających łatwopalne czynniki chłodnicze konieczne jest przeprowadzenie kontroli bezpieczeństwa. upewnij się, że ryzyko zapłonu jest zminimalizowane. W przypadku naprawy układu chłodniczego, należy wykonać nastę pujące czynności:

przed przystąpieniem do prac nad systemem należy podjąć środki ostrożności

Procedura pracy

Prace należy wykonywać w sposób kontrolowany, aby zminimalizować ryzyko powstania łatwopalnego gazu. lub obecności pary wodnej podczas wykonywania pracy.

Ogólny obszar roboczy

Wszyscy pracownicy zajmujący się konserwacją i inne osoby pracujące w okolicy muszą zostać poinstruowani o charakterze prac. wykonywane. Należy unikać pracy w przestrzeniach zamknię tych.

Sprawdzanie obecności czynnika chłodniczego

Przed rozpoczę ciem prac i w trakcie ich trwania należy sprawdzić obszar za pomocą odpowiedniego detektora czynnika chłodniczego, aby zapewnić: technik jest świadomy potencjalnie łatwopalnych atmosfer. Upewnij się, że wykrywanie wycieków

używany sprzę t jest odpowiedni do stosowania z czynnikami chłodniczymi łatwopalnymi, tj. nieiskrzącymi, odpowiednio

uszczelnione lub samoistnie bezpieczne.

Obecność gaśnicy

Jeżeli w urządzeniu chłodniczym lub jego częściach mają być wykonywane prace wymagające wysokiej temperatury, należy zastosować odpowiednie środki ostrożności.

sprzę t gaśniczy musi być dostę pny pod rę ką. Posiadać gaśnicę proszkową lub na CO2

w pobliżu obszaru ładowania.

Brak źródeł zapłonu

Żadna osoba wykonująca prace związane z układem chłodniczym, które wiążą się z odsłonię ciem jakichkolwiek rur, nie może prace, w których wystę puje lub wystę powstałwopalny czynnik chłodniczy, muszą być wykonywane przy użyciu wszelkich źródeł zapłonu w takim sposób, który może prowadzić do ryzyka pożaru lub wybuchu. Wszystkie możliwe źródła zapłonu, w tym papierosy

palenie, powinny być przechowywane w odpowiedniej odległości od miejsca instalacji, naprawy, demontażu i

utylizacji, podczas której łatwopalny czynnik chłodniczy może zostać uwolniony do otaczającej przestrzeni. Wcześniej

w celu wykonania prac należy przeprowadzić kontrolę obszaru wokół sprzę tu, aby upewnić się, że nie ma tam żadnych zagrożenia łatwopalne lub ryzyko zapłonu. Należy wywiesić znaki „Zakaz palenia”.

Obszar wentylowany

Przed włamaniem się do systemu lub próbą jego otwarcia należy upewnić się, że obszar jest otwarty lub odpowiednio wentylowany. przeprowadzania jakichkolwiek prac na gorąco. Wentylacja musi być zapewniona w pewnym stopniu w okresie wykonywania prac przeprowadzono. Wentylacja powinna bezpiecznie rozproszyć wszelki uwolniony czynnik chłodniczy i najlepiej go wydalić zewnętr trznie do atmosfery.

Kontrole urządzeń chłodniczych

W przypadku wymiany podzespołów elektrycznych muszą one być odpowiednie do zamierzonego celu i spełniać właściwe wymagania. specyfikacja. Zawsze należy przestrzegać wytycznych producenta dotyczących konserwacji i serwisu. Jeśli W razie wątpliwości należy zwrócić się o pomoc do działu technicznego producenta.

W przypadku instalacji, w których stosuje się łatwopalne czynniki chłodnicze, należy przeprowadzić nastę pujące kontrole:

Wielkość ładunku jest zgodna z wielkością pomieszczenia, w którym znajdują się części zawierające czynnik chłodniczy. zainstalowany;

Urządzenia wentylacyjne i wyloty działają prawidłowo i nie są zablokowane;

Jeżeli używany jest pośredni obieg chłodniczy, należy sprawdzić obieg wtórny pod kątem obecność czynnika chłodniczego;

Oznaczenia na sprzę cie są nadal widoczne i czytelne. Oznaczenia i znaki, które są nieczytelne należy poprawić;

Rury lub elementy chłodnicze są instalowane w miejscu, w którym jest mało prawdopodobne, aby były narażone na jakakołwiek substancja, która może powodować korozję elementów zawierających czynnik chłodniczy, chyba że elementy te są wykonane z materiałów, które są z natury odporne na korozję lub są odpowiednio zabezpieczone przed byciem tak skorodowanym.

Naprawy uszczelnionych podzespołów

- Podczas napraw uszczelnionych podzespołów należy odłączyć wszystkie źródła zasilania elektrycznego od sprzę tu, nad którym pracujesz, przed zdjęć ciem jakichkolwiek uszczelnionych pokryw itp. Jeśli jest to absolutnie konieczne mieć zasilanie elektryczne do sprzę tu podczas serwisowania, wówczas stale działająca forma wycieku wykrywanie powinno być zlokalizowane w najbardziej krytycznym punkcie, aby ostrzegać o potencjalnie niebezpiecznej sytuacji. - Należy zwrócić szczególną uwagę na nastę pujące kwestie, aby miećliwość, że podczas pracy na elementach elektrycznych, obudowa nie jest zmieniana w sposób, który mógłby wpłynąć na poziom ochrony. Obejmuje to: uszkodzenia kabli, nadmierna liczba połączeń, zaciski wykonane niezgodnie z oryginalną specyfikacją, uszkodzenia uszczelek, nieprawidłowe zamontowanie dławików, itp.

Upewnij się, że urządzenie jest zamontowane solidnie.

Upewnij się, że uszczelnienia lub materiały uszczelniające nie uległy degradacji do tego stopnia, że nie bę dą już służyć w celu zapobiegania przedostawaniu się łatwopalnych atmosfer. Czę ści zamienne muszą być w zgodnie ze specyfikacją producenta.

Naprawa podzespołów iskrobezpiecznych

Nie należy stosować w obwodzie żadnych stałych obciążeń indukcyjnych lub pojemnościowych bez upewnienia się, że tak się stanie. nie przekraczać dopuszczalnego napię cia i prądu dozwolonego dla używanego sprzę tu. Iskrobezpieczne elementy są jedynymi elementami, nad którymi można pracować pod napię ciem w obecności łatwopalnego atmosfera. Aparatura testowa musi mieć odpowiednią moc znamionową.

Wymieniaj komponenty tylko na części określone przez producenta. Inne części mogą spowodować zapłon czynnika chłodniczego w atmosferze na skutek nieszczelności.

UWAGA Stosowanie uszczelniacza silikonowego może osłabić skuteczność niektórych typów wykrywania nieszczelności.

Komponenty iskrobezpieczne nie muszą być izolowane przed rozpoczę ciem pracy na nich.

Okablowanie

Sprawdź, czy okablowanie nie bę dzie narażone na zużycie, korozję , nadmierne ciśnienie, wibracje, ostre krawę dzie lub wszelkie inne niekorzystne skutki dla środowiska. Kontrola powinna również uwzglę dniać skutki starzenia się lub ciągłe wibracje pochodzące ze źródeł takich jak sprę żarki lub wentylatory.

Wykrywanie łatwopalnych czynników chłodniczych

W żadnym wypadku nie wolno wykorzystywać potencjalnych źródeł zapłonu do poszukiwania lub wykrywania wycieki czynnika chłodniczego. Nie wolno używać palnika halogenkowego (ani żadnego innego detektora wykorzystującego otwarty płomień).

Metody wykrywania przecieków

Poniższe metody wykrywania nieszczelności uznaje się za dopuszczalne w przypadku systemów zawierających materiały łatwopalne czynniki chłodnicze.

Do wykrywania łatwopalnych czynników chłodniczych należy używać elektronicznych detektorów nieszczelności, jednak ich czułość może nie być wystarczająca. odpowiednie lub może wymagać ponownej kalibracji. (Sprzę t wykrywający należy kalibrować w środowisku wolnym od czynnika chłodniczego) (obszar roboczy.) Upewnij się , że detektor nie jest potencjalnym źródłem zapłonu i jest odpowiedni do danego czynnika chłodniczego.

używane. Sprzę t do wykrywania nieszczelności powinien być ustawiony na wartość procentową LFL czynnika chłodniczego i powinien być skalibrowany do zastosowanego czynnika chłodniczego i odpowiedniego procentu gazu (maksymalnie 25%) potwierdzony.

Płyny do wykrywania nieszczelności nadają się do stosowania z wiekszością czynników chłodniczych, jednak stosowanie detergentów zawierających należy unikać chloru, ponieważ może on reagować z czynnikiem chłodniczym i powodować korozję miedzi rurociągi.

W przypadku podejrzenia wycieku należy usunąć/zgasić wszystkie otwarte płomienie.

W przypadku stwierdzenia wycieku czynnika chłodniczego wymagającego lutowania należy odzyskać cały czynnik chłodniczy.

układu lub odizolowane (za pomocą zaworów odcinających) w części układu oddalonej od miejsca wycieku.

Nastę pnie przed i w trakcie procesu przez układ należy przepuścić azot wolny od tlenu (OFN).

proces lutowania.

Usuwanie i ewakuacja

W przypadku włamania się do obiegu czynnika chłodniczego w celu dokonania napraw lub w jakimkolwiek innym celu należy stosować konwencjonalne metody należy stosować procedury. Ważne jest jednak przestrzeganie najlepszych praktyk, ponieważ palność jest rozważenie. Należy przestrzegać nastę pującej procedury:

Usuń czynnik chłodniczy;

Przepłucz obwód gazem oboję tnym;

Ewakuacja;

Ponownie przepłucz gazem oboję tnym;

Otwórz obwód poprzez cię cie lub lutowanie.

Ładunek czynnika chłodniczego należy odzyskać do właściwych cylindrów odzysku. System należy

„przepłukane” OFN, aby uczynić jednostkę bezpieczną. Proces ten może wymagać kilkukrotnego powtórzenia.

Do tego zadania nie należy używać sprę żonego powietrza ani tlenu.

Płukanie należy wykonać poprzez przerwanie podciśnienia w układzie za pomocą OFN i kontynuowanie napełniania do momentu Nastę pnie osiągane jest ciśnienie robocze, które zostaje uwolnione do atmosfery, a na końcu zostaje wytworzone podciśnienie.

Proces ten należy powtarzać, aż w układzie nie bę dzie już żadnego czynnika chłodniczego. Gdy ostateczny ładunek OFN zostanie używany, system powinien zostać odpowietrzony do ciśnienia atmosferycznego, aby umożliwiać wykonanie prac.

operacja ta jest absolutnie niezbę dna, jeżeli mają być przeprowadzane operacje lutowania na rurociągach.

Upewnij się, że wylot pompy próżniowej nie znajduje się w pobliżu źródeł zapłonu i jest zapewniona wentylacja.

Oprócz konwencjonalnych procedur ładowania należy przestrzegać nastę pujących wymagań:

Należy upewnić się, że podczas stosowania sprzętu do ładowania nie dojdzie do zanieczyszczenia różnymi czynnikami chłodniczymi.

Wę że lub przewody powinny być jak najkrótsze, aby zminimalizować ilość zawartego w nich czynnika chłodniczego.

Butle muszą być trzymane w pozycji

pionowej. Upewnij się, że układ chłodniczy jest uziemiony przed napełnieniem układu czynnikiem chłodniczym. Oznacz układ

po zakończeniu napełniania (jeśli jeszcze tego nie zrobiono). Należy zachować

szczególną ostrożność, aby nie przepełnić układu chłodniczego. Przed ponownym napełnieniem układu

należy poddać próbie ciśnieniowej z OFN. System należy poddać próbie szczelności po zakończeniu ładowania, ale przed

do uruchomienia. Przed opuszczeniem terenu należy przeprowadzić nastę pczy test szczelności.

Wycofanie ze służby

Przed wykonaniem tej procedury konieczne jest, aby technik dokładnie zapoznał się z

sprzę tu i wszystkich jego szczegółów. Zaleca się, aby wszystkie czynniki chłodnicze były odzyskiwane w sposób bezpieczny.

Przed przystąpieniem do prac należy pobrać próbkę oleju i czynnika chłodniczego, jeżeli analiza jest konieczna.

wymagane przed ponownym użyciem odzyskanego czynnika chłodniczego. Istotne jest, aby przed użyciem było dostę pne zasilanie elektryczne.

zadanie jest rozpoczę te.

Zapoznaj się ze sprzę tem i jego obsługa. Odłącz system elektrycznie.

Przed przystąpieniem do procedury

upewnij się, że:

W razie potrzeby dostę pny jest sprzę t mechaniczny do obsługi butli z czynnikiem chłodniczym;

Dostę pny jest cały sprzę t ochrony osobistej i jest on prawidłowo używany;

Nad procesem odzyskiwania czuwa na bieżąco kompetentna osoba;

Sprzę t do odzyskiwania i butle muszą być zgodne z odpowiednimi normami. Jeśli to możliwe,

należy odpompować czynnik chłodniczy z układu. Jeśli nie

jest możliwe wytworzenie próżni, należy wykonać kolektor, aby można było usunąć czynnik chłodniczy z różnych części.

systemu. Upewnij

się, że cylinder znajduje się na wadze przed rozpoczę ciem odzyskiwania. Uruchom maszynę do

odzyskiwania i obsługuj ją zgodnie z instrukcjami producenta. Nie przepełniaj cylindrów. (Nie wie cej niż 80% obję tości

ładunku cieczy). Nie przekraczaj maksymalnego ciśnienia roboczego cylindra, nawet

tymczasowo. Po prawidłowym napełnieniu cylindrów i zakończeniu procesu upewnij się, że

cylindry i sprzę t są niezwłocznie usuwane z miejsca zdarzenia, a wszystkie zawory odcinające na sprzę cie są otwierane są zamknię te.

Odzyskanego czynnika chłodniczego nie wolno ładować do innego układu chłodniczego, chyba że został wcześniej wyczyszczone i sprawdzone.

Etykietowanie

Sprzę t powinien być oznaczony etykietą informującą o wycofaniu z eksploatacji i opróżnieniu z czynnika chłodniczego.

etykieta musi być datowana i podpisana. Upewnij się, że na sprzę cie znajdują się etykiety określające sprzę t

zawiera łatwopalny czynnik chłodniczy.

Powrót do zdrowia

Podczas usuwania czynnika chłodniczego z układu, zarówno w celu serwisowania, jak i wycofywania z eksploatacji, zaleca się :

dobrą praktyką jest bezpieczne usuwanie wszystkich czynników chłodniczych. Podczas przenoszenia czynnika chłodniczego do

cylindrów należy upewnić się, że używane są wyłącznie odpowiednie cylindry do odzyskiwania czynnika chłodniczego. Należy upewnić się, że

liczba cylindrów do przechowywania całego ładunku układu jest dostę pna. Wszystkie cylindry, które mają być użyte, są przeznaczone do odzyskanego czynnika chłodniczego i oznakowane dla tego czynnika chłodniczego (tj. specjalne butle do (odzyskiwanie czynnika chłodniczego). Butle muszą być kompletne z zaworem bezpieczeństwa i powiązanym z nim zaworem odcinającym zawory w dobrym stanie technicznym. Puste cylindry odzysku są ewakuowane i, jeśli to możliwe, chłodzone przed nastę puje wyzdrowienie.

Sprzę t do odzyskiwania musi być sprawny i posiadać zestaw instrukcji dotyczących:

sprzę t, który jest pod rę ką i nadaje się do odzysku łatwopalnych czynników chłodniczych.

Ponadto należy zapewnić dostę p do zestawu skalibrowanych wag w dobrym stanie technicznym.

We że muszą być kompletne, wyposażone w szczelne złącza rozłączające i w dobrym stanie. Przed użyciem

maszynę do odzyskiwania należy sprawdzić, czy jest ona w dobrym stanie technicznym, czy była prawidłowo konserwowana i czy wszystkie powiązane elementy elektryczne są uszczelnione, aby zapobiec zapłonowi w przypadku kontaktu z czynnikiem chłodniczym wydanie. W razie wątpliwości skonsultuj się z producentem.

Odzyskany czynnik chłodniczy należy zwrócić dostawcy czynnika chłodniczego w odpowiednim cylindrze do odzysku, a także sporządzić stosowną notę o przekazaniu odpadów. Nie należy mieszać czynników chłodniczych w jednostkach odzysku i zwłaszcza nie w cylindrach.

Jeżeli sprę żarki lub oleje sprę żarkowe mają zostać usunię te, należy upewnić się, że zostały one ewakuowane do akceptowalnego poziomu, aby mieć pewność, że łatwopalny czynnik chłodniczy nie pozostanie w środku smarującym.

proces ewakuacji należy przeprowadzić przed zwróceniem sprę żarki do dostawców. Tylko elektryczne

aby przyspieszyć ten proces, należy zastosować ogrzewanie korpusu sprę żarki. Gdy olej zostanie spuszczony z system, musi być przeprowadzony bezpiecznie.

1.2. Opis symboli urządzenia

Środki ostrożności wymienione tutaj są podzielone na nastę pujące typy. Są one dość ważne, więc pamię taj, aby Postę puj zgodnie z nimi uważnie. Znaczenie symboli NIEBEZPIECZEŃSTWO, OSTRZEŻENIE, UWAGA i UWAGA.

Symbolika	Oznaczający	Opis
	OSTRZEŻENIE	Symbol ten oznacza, że w urządzeniu zastosowano łatwopalny czynnik chłodniczy.Jeżeli czynnik chłodniczy wycieknie i zostanie wystawiony na działanie zewnętr trznego zapłonu źródło: istnieje ryzyko pożaru.
	OSTRZEŻENIE	Wszystkie informacje oznaczone tym symbolem są ważne i należy je przestrzegać.uważnie obejrzeć.
	OSTRZEŻENIE	Ten symbol oznacza, że istnieje ryzyko porażenia prądem elektrycznym, jeśli: Urządzenie nadal łączy zasilanie czyszczenia, kontroli i naprawy.
	OSTROŻNOŚĆ	Ten symbol oznacza ochronę przed zamarzaniem. Należy to zrobić zapobiegać zamarzaniu wymienników ciepła lub rur wodnych, mocUrządzenia nie można wyłączyć, jeśli temperatura otoczenia jest niższa niż 2°C.W przypadku awarii należy spuścić całą wodę z urządzenia i instalacji hydraulicznej.urządzenie bę dzie wyłączone przez dłuższy czas.

Symbolika	Oznaczający	Opis
	OSTROŻNOŚĆ	Ten symbol oznacza, że należy zapoznać się z instrukcją obsługi. ostrożnie.
	OSTROŻNOŚĆ	Ten symbol oznacza, że obsługą urządzenia powinien zająć się personel serwisowy. sprzę t, odnosząc się do instrukcji instalacji.
	OSTROŻNOŚĆ	Ten symbol oznacza, że dostę pne są takie informacje, jak instrukcja obsługi lub instrukcja instalacji.

1.3.Oświadczenie

Aby zapewnić użytkownikom bezpieczne warunki pracy i bezpieczeństwo mienia, należy postę pować zgodnie z poniższymi instrukcjami:

Nieprawidłowa obsługa może spowodować obrażenia ciała lub uszkodzenia;

Prosimy zainstalować urządzenie zgodnie z lokalnymi przepisami, regulacjami i normami;

Sprawdź napię cie i czę stotliwość zasilania;

Urządzenie należy stosować wyłącznie z gniazdkami uziemiającymi;

Urządzenie musi być wyposażone w niezależny przełącznik.

1.4.Współczynniki bezpieczeństwa

Należy wziąć pod uwagę nastę pujące czynniki bezpieczeństwa:

Przed instalacją przeczytaj poniższe ostrzeżenia;

Należy koniecznie sprawdzić szczegóły, które wymagają uwagi, w tym czynniki bezpieczeństwa;

Po przeczytaniu instrukcji instalacji, pamię taj o jej zachowaniu na przyszłość.

OSTRZEŻENIE

Upewnij się, że jednostka jest zainstalowana bezpiecznie i niezawodnie. Jeśli

jednostka nie jest bezpiecznie zainstalowana lub nie jest zainstalowana, może to spowodować uszkodzenie. Minimalna wymagana masa podporowa dla instalacja wynosi 21 g/ ^2 Jeśli

urządzenie zostało zainstalowane w zamknię tym pomieszczeniu lub ograniczonej przestrzeni, należy wziąć pod uwagę wielkość pomieszczenia i wentylację.

zapobiegać uduszeniu spowodowanemu wyciekiem czynnika

chłodniczego. Użyj specjalnego przewodu i przymocuj go do listwy zaciskowej tak, aby połączenie zapobiegało wydostawaniu się ciśnienia stosowane do części.

Nieprawidłowe okablowanie może spowodować pożar.

Podłącz przewód zasilający dokładnie zgodnie ze schematem połączeń podanym w instrukcji, aby uniknąć przepalenia. urządzenia lub

ognia. Podczas instalacji należy użyć odpowiednich materiałów.

Użycie niewłaściwych części lub materiałów może spowodować pożar, porażenie prądem lub upadek urządzenia.

Zamontuj urządzenie na podłożu w sposób bezpieczny, zapoznaj się z instrukcją montażu.

Nieprawidłowa instalacja może spowodować pożar, porażenie prądem, upadek urządzenia lub wyciek wody.

Używaj profesjonalnych narzę dzi do prac elektrycznych.

Jeżeli moc zasilacza jest niewystarczająca lub obwód nie jest zamknię ty, może to spowodować pożar lub porażenie prądem. Urządzenie musi być wyposażone w urządzenie uziemiające.

Jeżeli zasilacz nie posiada urządzenia uziemiającego, nie należy podłączać urządzenia. Urządzenie może być demontowane i naprawiane wyłącznie przez profesjonalnego technika.

Niewłaściwe przemieszczanie lub konserwacja urządzenia może spowodować wyciek wody, porażenie prądem lub pożar.

Proszę zlecić wykonanie tej czynności profesjonalnemu

technikowi. Nie odłączaj ani nie podłączaj zasilania podczas pracy. Może to spowodować pożar lub porażenie

prądem. Nie dotykaj ani nie obsługuj urządzenia, gdy masz mokre rę ce. Może to spowodować pożar lub porażenie prądem.

Nie umieszczaj grzejników ani innych urządzeń elektrycznych w pobliżu przewodu zasilającego. Może to spowodować pożar lub porażenie prądem. wstrząs.

Wody nie wolno wylewać bezpośrednio z urządzenia. Nie należy dopuścić do przedostania się wody do instalacji elektrycznej. składniki.

OSTRZEŻENIE

Nie instaluj urządzenia w miejscu, w którym może wystę pować łatwopalny gaz. Jeśli w pobliżu urządzenia znajduje się łatwopalny gaz, może to spowodować wybuch.

Zgodnie z instrukcją wykonania prac związanych z systemem odwodnienia i rurociągami. Jeżeli system odwodnienia lub rurociąg jest uszkodzony, nastąpi wyciek wody. I należy go natychmiast usunąć, aby zapobiec innym produkty gospodarstwa domowego przed zamoczeniem i

uszkodzeniem. Nie czyść urządzenia, gdy jest włączone. Wyłącz zasilanie przed czyszczeniem urządzenia. W przeciwnym razie może to spowodować obrażeń spowodowanych przez wentylator pracujący z dużą prę dkością lub porażenia

prądem elektrycznym. Zatrzymaj obsługę urządzenia w przypadku wystąpienia problemu lub pojawienia się kodu błę du.

Wyłącz zasilanie i zatrzymaj działanie urządzenia. W przeciwnym razie może dojść do porażenia prądem lub pożaru. Zachowaj ostrożność, gdy urządzenie nie jest zapakowane lub zainstalowane.

Należy zwrócić uwagę na ostre krawę dzie i żebra wymiennika ciepła. Po

instalacji lub naprawie należy sprawdzić, czy nie wystę puje wyciek czynnika chłodniczego.

Jeżeli ilość czynnika chłodniczego jest niewystarczająca, urządzenie nie bę dzie działać

prawidłowo. Montaż jednostki zewnę trznej musi być wykonany na płaskim i stabilnym podłożu.

Unikaj nietypowych wibracji i hałasu. Nie

wkładaj palców do wentylatora i parownika.

Wentylator pracujący z dużą prę dkością może spowodować poważne

obrażenia. Urządzenie to nie jest przeznaczone dla osób o słabej kondycji fizycznej lub psychicznej (w tym dzieci) i

który nie ma doświadczenia i wiedzy na temat systemów ogrzewania i chłodzenia. Chyba że jest używany pod

pod kierunkiem i nadzorem profesjonalnego technika lub przeszedł szkolenie dotyczące korzystania z tego urządzenia.

Dzieci muszą używać go pod nadzorem osoby dorosłej, aby mieć pewność, że używają urządzenia bezpiecznie. Jeśli przewód zasilający jest uszkodzony, musi zostać wymieniony przez fachowca, aby uniknąć niebezpieczeństwa.

2. PRZEGLĄD JEDNOSTKI

2.1.Akcesoria dostarczane wraz z urządzeniem

Po rozpakowaniu sprawdź, czy znajdują się w nim wszystkie poniższe elementy.

NIE.	Elementy	Instrukcja	Ilość 1	NIE.	Elementy	Ilość
obstugi	Koc gumowy			Rura spustowa	Złącze	2
Złącze odpływowe			4	rury wodnej		2
			2

2.2.Wymiary Jednostki

Jednostka wymiaru: (mm)

Model	A	B	C	D	I	F	G	H		J
VBPYCE-70	549 339	910 304	618 307	360 320	98					80
VBPYCE-110

2.3.Główne części jednostki

2.3.1.VBPYCE-70,VBPYCE-110

Blachy i inne konstrukcje

Instalacja elektryczna

31 35 34

38 37 36

	Lewa płyta	14	Ryjka dklugery	27	Komponent parownika
1	Lewy uchwyt	15	Przełącznik przepływu wody 28		Reaktor
2	Płyta mocująca boczna	16	Wyłącznik niskiego ciśnienia	29	Montaż dachu
3	Silnik Filtr	17		30	Pokrywa skrzynki elektrycznej
4	Łopatka wentylatora Zawór iglicoby			31	Komponenty skrzynki elektrycznej
5 6	Osłona wentylatora	19	Ciśnieniomierz	32	Wsparcie silnika
7	Przegroda środkowa	20	Prawa płyta	33	Komponenty ramy wewnę trznej
8	Płyta przednia	21	Przewodowy sterownik	34	Płyta główna
9	Podwozie	22	Kontroler przewodowy	35	Zacisk 2U
10	Zawieszenie podwozia 23 11		Prawa rączka	36	Klips kablowy
	Kompresor	24	Wymiennik ciepła tytanowy 37 Płyta zaciskowa	2-pozycyjna
12	Wyłącznik wysokiego ciśnienia 25		Czujnik temperatury otoczenia Uchwyt	38	5-pozycyjna płytka zaciskowa
13	Zawór 4-drogowy	26	Siatka tylna

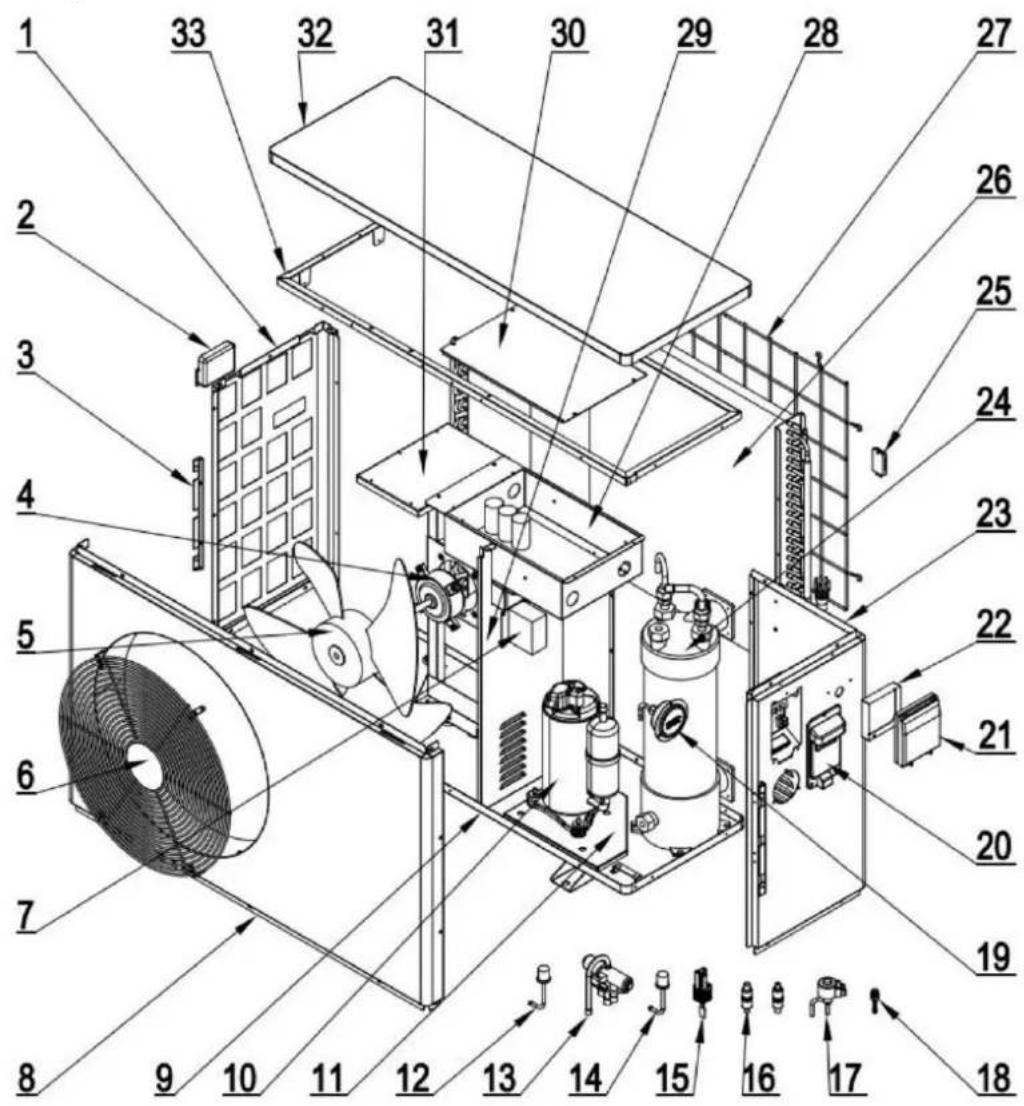

2.3.2.VBPYCE-150

Blachy i inne konstrukcje

Instalacja elektryczna

28 35 34

L 38 37 36

1	Lewa płyta	14	Wyłącznik niskiego ciśnienia	27	Siatka tylna
2	Lewy uchwyt	15	Przełącznik przepływu wody	28	Komponenty skrzynki elektrycznej
3-stronna płyta mocująca 16			Filtr	29	Przegroda środkowa
4	Silnik	17	Przegrody	30	Pokrywa skrzynki elektrycznej
5 Łopatka wentylatora		18	Zawór iglicowy	31	Wsparcie silnika
6	Osłona wentylatora	19	Ciśnieniomierz	32	Montaż dachu
7	Reaktor	20	Prawa rączka	33	Komponenty ramy wewnę trznej
8	Płyta przednia	21	Przewodowy sterownik	34	Zacisk 2U
9	Podwozie	22	Kontroler przewodowy	35	Płyta główna
10	Kompresor	23	Prawa płyta	36	Klips kablowy
11	Zawieszenie Podwozie	24	Wymiennik ciepła tytanowy 37 Płyta zaciskowa	2-pozycyjna
12	Wysokie ciśnienie Przełącznik	25	Czujnik temperatury otoczenia Uchwyt	38	5-pozycyjna płytka zaciskowa
13	Zawór 4-drogowy	26	Komponent parownika

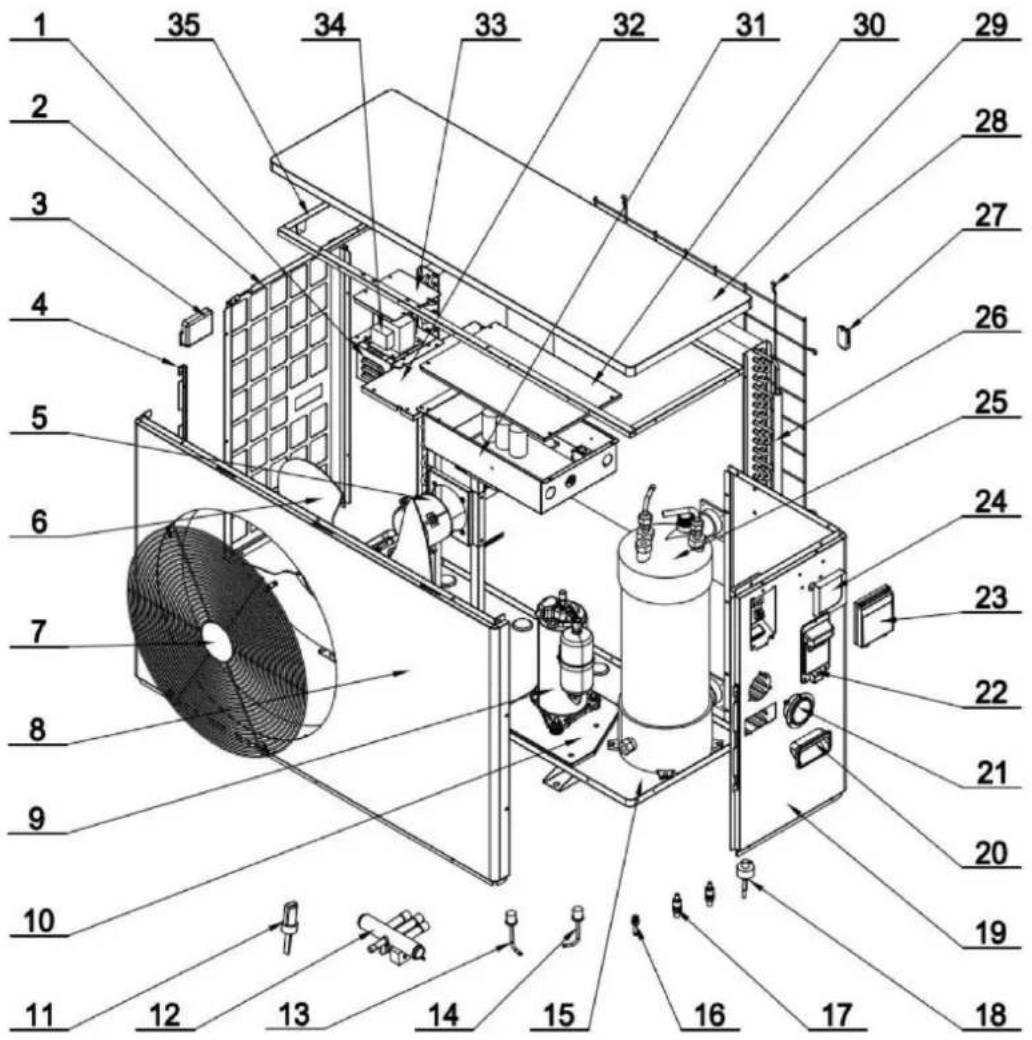

2.3.3.VBPYCE-210

Blachy i inne konstrukcje

Instalacja elektryczna

31 36 37 38

39 40 41

1	Skrzynka reaktora	15	Podwozie	29	Dach
2	Lewa siatka	16	Zawór iglicowy	30	Pokrywa skrzynki elektrycznej
3	Lewy uchwyt	17	Filtr	31	Skrzynka elektrycznaKomponenty
4	Płyty mocujące boczne	18	Tojace wotyczy	32	Wsparcie silnika
5	Silnik	19	Prawa płyta	33	Pokrywa skrzynki reaktora
6	Łopatki wentylatora	20	Prawa rączka	34	Reaktor

7	Osłona wentylatora	21	Ciśnieniomierz	35	Rama wewnę trzna Komponenty
8	Płyta przednia	22	Uchwyt	36	Przekaźnik
9	Kompresor	23	Przewodowy sterownik	37	Zacisk 2U
10	Zawieszenie podwozia	24	Kontroler przewodowy	38	Główna płyta sterownicza
11	Przełącznik przepływu wody	25	Wymiennik ciepła tytanowy	39	Terminal 5-stanowiskowy Tablica
12	Zawór 4-drogowy	26	Wyparka	40	Terminal 2-stanowiskowy Tablica
13	Wyłącznik wysokiego ciśnienia	27	Czujnik temperatury otoczenia Uchwyt	41	Klips kablowy
14	Wyłącznik niskiego ciśnienia	28	Ładna sieć

2.4. Zasię g działania

•Tryb ogrzewania

2.5.Parametry jednostki

Model:NF-	70PR3-ID 110PR3-ID 150PR3-ID		25~50	210PR3-ID
Zalecany rozmiar basenu (m3)	15~30		30~60	45~80
[Ogrzewanie] Temperatura otoczenia: (DB/WB) 27°C/24,3°C; Temperatura wlotu/wylotu wody: Temperature: 26°C/28°C.
Moc grzewcza (kW)	7,02	11,50	15,25 ·	21.32
Moc wejściowa (kW)	0,99	1,62	2,33 ·	2,98
POLICJANT	7,09	7,11	6,55	7.15
[Ogrzewanie] Temperatura otoczenia: (DB/WB) 15°C/12°C; Temperatura wlotowa wody: 26°C.

Moc grzewcza (kW)	5,62	8,02	11,22	15.46
Moc wejściowa (kW)	· 1,13	· 1,59	2,33	3.09
POLICJANT	· 4,98	· 5,03	4,83	5,00
[Chłodzenie] Temperatura otoczenia: (DB/WB) 35°C/; Temperatura wody na wlocie/wylocie: 30°C/28°C.
Moc chłodnicza (kW) 8,54 Moc wejściowa (kW) 2,04 EER	3,91	6,25		11,58
	0,89	1,48		2,68
	4.39	4.22	4.19	4.32
Maksymalna moc wejściowa (kW)	1,68	2,81	3,82	5.05
Maksymalny prąd (A)	7,30	12,23	16,60	21,94
Zakres temperatury	220V-240V~/50Hz
wody grzewczej zasilania (°C)	9-40
Zakres temperatury wody chłodzącej (°C)	8-28
Zakres roboczy (°C)	-10~43
Chłodziwo	R32
Marka/typ kompresora	Mitsubishi
Manometr	Tak (opcjonalnie)
Kontrola gazu	hand dectuń
Wymiennik ciepła wody	Wymiennik ciepła tytanowy
Podłączenie rury wodnej	1-1/2"
Spadek ciśnienia wody (kPa)	15	14	17	19
Poziom wodoodporności	IPX4	IPX4	IPX4	IPX4
Przepływ wody (m3/h)	3,1	4,9	6,6	9.1
Hałas [dB(A)] w odległości 1m	40~52	43~53	44~54	45~56
Masa netto (kg)	44,5	48,5	55,5	76,0
Wymiary netto (dl.*szer.*wys.) mm	910×355×620		1000×400×660	1080×455×775

3. INSTALACJA I PODŁĄCZENIE

OSTRZEŻENIE: Pompa ciepła musi zostać zainstalowana przez profesjonalny zespół. Użytkownicy nie są

nie posiadają kwalifikacji umożliwiających samodzielny montaż pompy ciepła, w przeciwnym razie może ona ulec uszkodzeniu i stanowić zagrożenie dla bezpieczeństwa użytkowników.

Niniejsza sekcja ma charakter wyłącznie informacyjny i w razie potrzeby należy ją sprawdzić i dostosować.

zgodnie z rzeczywistymi warunkami instalacji.

3.1. Transport

1. Podczas przechowywania lub przenoszenia pompy ciepła należy ustawić ją w pozycji pionowej.

1. Podczas przenoszenia pompy ciepła nie należy podnosić przyłącza wodnego, ponieważ tytanowy wymiennik ciepła wewnątrz pompa ciepła ulegnie uszkodzeniu.

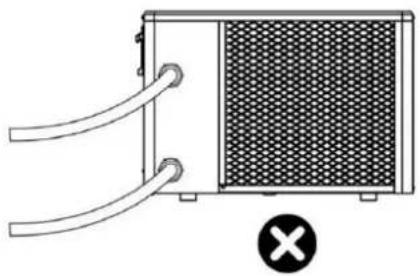

3.2.Uwaga przed instalacją

1. Złącza wlotowe i wylotowe wody nie mogą unieść cię żaru mię kkich rur. Pompa ciepła musi być połączone twardymi rurami!

1. Aby zagwarantować efektywność ogrzewania, długość rury wodnej mię dzy kanałami powinna wynosić 10m. basen i pompa ciepła. 3.

3.3.Instrukcja instalacji

3.3.1 Wymagania wstę pne

Sprzę t niezbę dny do montażu pompy ciepła:

Kabel zasilający odpowiedni do wymagań zasilania urządzenia. Zestaw obejściowy i zestaw rurek PVC odpowiednich do instalacji, a także ściągacz izolacji PVC klej i papier ścierny. Zestaw

kołków ściennych i śrub rozporowych odpowiednich do przymocowania urządzenia do podłoża. Zalecamy podłączenie urządzenia do instalacji za pomocą elastycznych rur PCV, aby w celu zmniejszenia przenoszenia drgań. Do

podniesienia jednostki można użyć odpowiednich kołków mocujących.

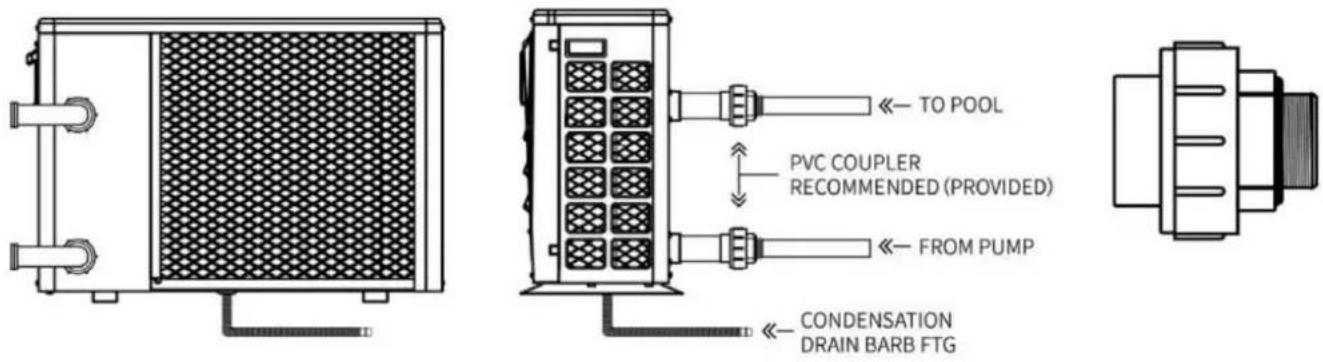

3.3.2 Instalacja pompy ciepła

Rama musi być przymocowana śrubami (M10) do fundamentu betonowego lub wsporników. Fundament betonowy musi być solidny; wspornik musi być wystarczająco mocny i zabezpieczony przed rdzą;

Pompa ciepła potrzebuje pompy wodnej (dostarczanej przez użytkownika). Zalecana pompa specyfikacja-strumień: patrz Parametry techniczne, Maksymalne podniesienie 10m;

Podczas pracy pompy ciepła, z dołu bę dzie wypływać woda kondensacyjna, zwrócić na to uwagę. Włóż rurkę spustową (akcesorium) do otworu i dobrze ją zaciśnij, a następnie

podłącz rurę do odprowadzania skroplin. Zainstaluj pompę ciepła, podnosząc ją o co najmniej 10 cm solidnych, wodoodpornych podkładek, a nastę pnie podłącz rurę spustową do otworu znajdującego się pod pompą.

3.3.3 Lokalizacja i przestrzeń

Prosimy o przestrzeganie nastę pujących zasad dotyczących wyboru lokalizacji pompy ciepła. Przyszła lokalizacja

urządzenia musi być łatwo dostę pna dla wygodnej obsługi i konserwacji. Musi być zainstalowana na ziemi, najlepiej na równej betonowej podłodze. Upewnij się, że podłoga jest

wystarczająco stabilny i może utrzymać cię żar jednostki. W pobliżu

jednostki należy umieścić urządzenie odprowadzające wodę, aby chronić obszar, w którym się znajduje.

zainstalowany. W razie potrzeby jednostkę można podnieść, używając odpowiednich podkładek montażowych, zaprojektowanych tak, aby podtrzymywać jej cię żar. Sprawdź, czy jednostka jest odpowiednio wentylowana, czy wylot powietrza nie jest skierowany w stronę okien sąsiednich budynków i że powietrze wylotowe nie może powrócić. Ponadto należy zapewnić wystarczającą przestrzeń wokół urządzenia w celu przeprowadzenia prac serwisowych i konserwacyjnych.

Urządzenia nie wolno instalować w miejscu narażonym na działanie oleju, gazów palnych, produktów żrácych, związków siarki lub w pobliżu urządzeń o wysokiej czę stotliwości. Aby zapobiec

rozpryskiwaniu się błota, nie należy instalować urządzenia w pobliżu drogi lub toru. Aby

uniknąć uciążliwości dla sąsiadów, należy upewnić się, że urządzenie jest zainstalowane w taki sposób, aby było w kierunku obszaru najmniej wrażliwego na hałas. Urządzenie

należy trzymać w miejscu możliwie najbardziej niedostę pnym dla dzieci. Przestrzeń

instalacyjna:

Jednostka: mm

Nie należy umieszczać niczego w odległości mniejszej niż jeden metr przed pompą ciepła.

Pozostaw 500 mm wolnej przestrzeni po bokach i z tyłu pompy ciepła oraz swobodną wentylację nad nią.

Nie pozostawiaj żadnych przeszkód nad urządzeniem ani przed nim!

3.3.4 Układ instalacji

Uwaga: Filtr należy regularnie czyścić, aby zapewnić czystość wody w systemie i uniknąć

zatkanie filtra. Konieczne jest, aby zawór spustowy był zamocowany na dolnej rurze wodnej. Jeśli jednostka nie jest

w przypadku pracy w miesiącach zimowych, należy odłączyć zasilanie i spuścić wodę z urządzenia

przez zawór spustowy. Jeśli temperatura otoczenia działającej jednostki jest niższa niż 0°C, należy wyłączyć pompę wodną działanie.

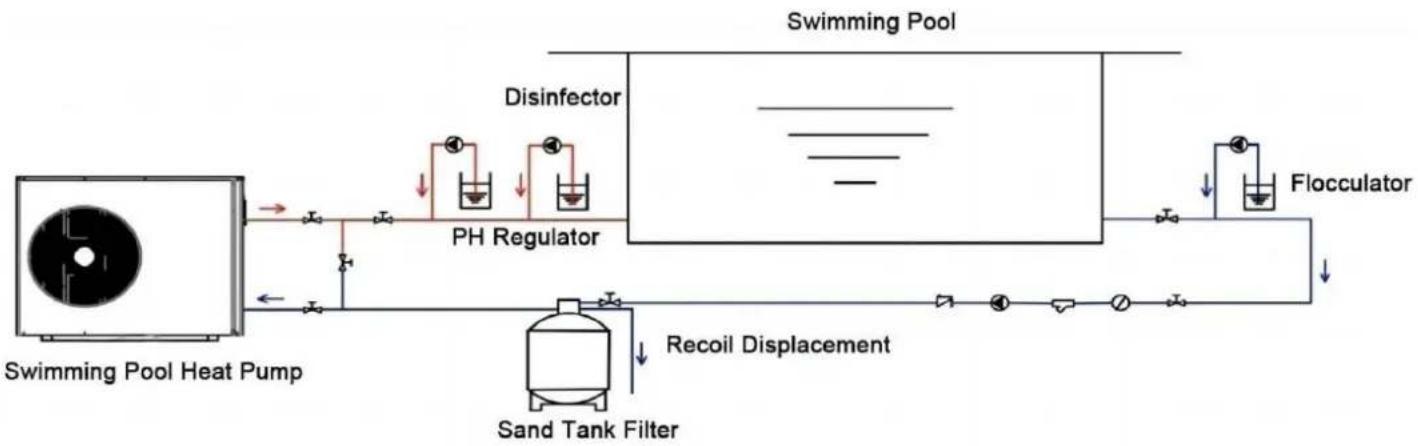

Schemat instalacji pokazano na poniższym rysunku:

Y-type Filter

One-way Valve

	Przedmiot	Ilość	NIE.NIE.	Przedmiot	Ilość
1	Pompa do pływaniaPompa ciepła	1	7	Regulator pH	1
2	Filtr typu Y	1	8	Filtr do zbiornika z piaskiem	1
3	Zawór jednokierunkowy	1	9	Flokulator	1
4	Pompa obiegowa wody	1	10	Dezynfekcja	1
5	Kolekcjoner włosów	1	11	Pompa dozująca	3
6	Zawór odcinający	7

3.3.5 Instalacja elektryczna

Aby urządzenie działało bezpiecznie i zachowało integralność instalacji elektrycznej, musi być podłączone do ogólne dostawy energii elektrycznej zgodnie z nastę pującymi przepisami:

Przewody zasilające muszą być zabezpieczone wyłącznikiem różnicowoprowadowym 30 mA. Pompe ciepła należy podłączyć do odpowiedniego wyłącznika obwodu o charakterystyce D zgodnie z obowiązującymi przepisami. normami i przepisami obowiązującymi w kraju, w którym zainstalowany jest system.

Przewód zasilający musi być dostosowany do znamionowej mocy urządzenia i długości okablowania.

wymagane przez instalację. Kabel musi być odpowiedni do użytku na zewnątrz. W

przypadku systemu trójfazowego, konieczne jest podłączenie faz w prawidłowej kolejności. Jeśli

W przypadku odwrócenia faz sprę żarka pompy ciepła nie bę dzie działać. W

miejscach ogólnodostę pnych obowiązkowe jest zainstalowanie przycisku zatrzymania awaryjnego w pobliżu urządzenia grzewczego. pompa.

Model	Przewody zasilające
	Dostawa energii elektrycznej	Średnica kabla	Specyfikacja
VBPYCE-70	220-240 V~50 Hz/60 Hz	3G 1,5 mm ^2	14AWG
	220-240 V~50 Hz/60 Hz	3G 1,5 mm ^2	14AWGVBPYCE-110
VBPYCE-150	220-240 V~50 Hz/60 Hz	3G 2,5 mm ^2	12AWG
VBPYCE-210	220-240 V~50 Hz/60 Hz	3G 2,5 mm ^2	12AWG

3.3.6 Podłączenie elektryczne

OSTRZEŻENIE: Przed przystąpieniem do jakichkolwiek czynności należy odłączyć zasilanie chłodziarki kąpielowej.

Aby podłączyć chłodziarkę lodową, należy postę pować zgodnie z poniższą instrukcją.

Krok 1: Przygotuj gniazdo

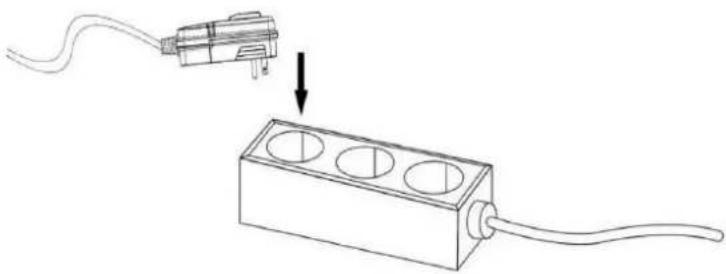

Krok 2: Włóż wtyczkę do gniazdka, jak pokazano na poniższym rysunku.

Upewnij się, że cały sprzęt elektryczny jest prawidłowo uziemiony.

3.4.Próba po instalacji

OSTRZEŻENIE: Przed włączeniem pompy ciepła należy dokładnie sprawdzić całe okablowanie.

3.4.1. Kontrola przed próbnym uruchomieniem

Przed uruchomieniem testu należy potwierdzić poniższe elementy i wpisać w bloku;

	Prawidłowa instalacja urządzenia
	Napię cie zasilania jest takie samo jak napię cie znamionowe urządzenia
	Prawidłowe orurowanie i okablowanie
	Wlot i wylot powietrza urządzenia nie są zablokowane
	Odwodnienie i odpowietrzenie są drożne, a woda nie przecieka
	Zabezpieczenie przed wyciekiem działa
	Izolacja rurociągów działa
	Przewód uziemiający jest podłączony prawidłowo

3.4.2. Jazda próbna

Krok 1: Po zakończeniu całej instalacji można rozpocząć testowanie;

Krok 2: Wszystkie przewody i rury powinny być dobrze podłączone i dokładnie sprawdzone, a następnie należy napełnić zbiornik wodą. wody przed włączeniem prądu;

Krok 3: Opróżnij całe powietrze z rur i zbiornika na wodę, naciśnij przycisk „włącz-ywłącz” na panelu sterowania, aby uruchomić

jednostka przy ustawionej temperaturze;

Krok 4: Elementy, które należy sprawdzić podczas testu:

Podczas pierwszego uruchomienia prąd urządzenia jest normalny lub nie;

Każdy przycisk funkcyjny na panelu sterowania jest normalny lub nie;

Czy ekran wyświetlacza działa normalnie?

Czy wystę pują jakiekolwiek nieszczelności w całym układzie obiegu grzewczego;

Czy odpływ kondensatu jest prawidłowy, czy nie;

Czy podczas biegu słychać jakieś nietypowe dźwię ki lub wystę pują jakieś wibracje?

4.Instrukcja obsługi kontrolera

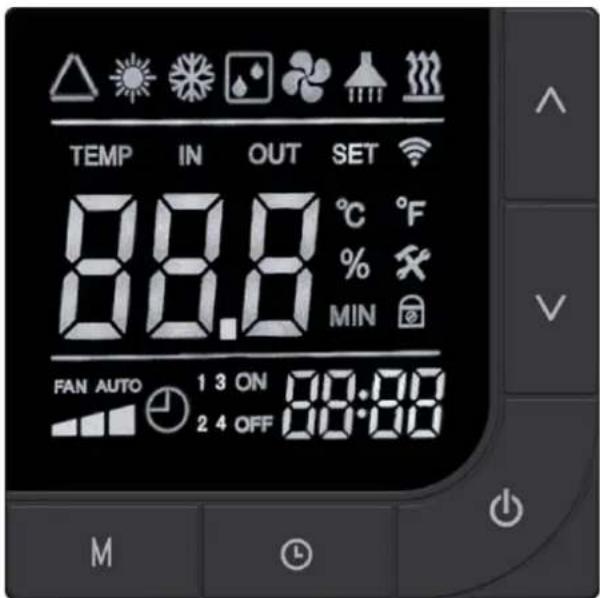

4.1.Wyświetlacz

Ikona	Oznaczający	Ikona	Oznaczający
	Tryb automatyczny		Ikona dmuchawy
	Tryb ogrzewania		Ikona błę du
	Tryb chłodzenia		Wskaźnik zamka
	Symbol rozmrażania		Symbol ogrzewania elektrycznego
	Tryb cichy		Tryb mocny
	Tryb inteligentny		Ikona WiFi

4.2. Instrukcje kluczowe

	Moc	Krótkie naciśnię cie: przełączanie stanu włączania/wyłączania, wyjście z bieżącego interfejsu, powrót do główny interfejs
		Naciśnij i przytrzymaj przez 3 sekundy: zablokowanie/odblokowanie przycisku
	w górę	Krótkie naciśnię cie: Wprowadza ustawioną temperaturę w stanie włączenia zasilania i zwię ksza ją bieżąca wartość
		Naciśnię cie i przytrzymanie przez 3 sekundy: rę czne włączenie/wyłączenie funkcji ogrzewania elektrycznego
	W dół	Krótkie naciśnię cie: Wejście w stan ustawienia temperatury po włączeniu urządzenia i zmniejszenie bieżącej wartości
		Naciśnij i przytrzymaj przez 3 sekundy: Wprowadź zapytanie o status parametrów załogi
	Tryb	Krótkie naciśnię cie: Naciśnij przycisk trybu, gdy urządzenie jest włączone, aby przełącać się mię dzy trybami. tryby automatyczny/chłodzenia/grzania
		Naciśnij i przytrzymaj przez 3 sekundy: Zmień tryb czę stotliwości, wyciszenie/inteligentny/silny tryb
	Alarm	Krótkie naciśnię cie: Wprowadź ustawienia zegara
		Naciśnij i przytrzymaj przez 3 sekundy: Przejdź do interfejsu ustawień zaplanowanego włączania/wyłączania

4.3.Instrukcja dotycząca kombinacji klawiszy

Obsługa przycisków		Działanie czas trwania	Opis funkcji
		3 sekundy	Wprowadź wymuszone odszranianie w głównym interfejsie
		3 sekundy	Przełączanie mię dzy stopniami Fahrenheit i Celsjusza w menu głównym interfejs
		5 sekund	Wprowadź stan wprowadzania hasła
		3 sekundy	Przywróć ustawienia fabryczne
		3 sekundy	Wprowadź domyślną konfigurację sieciową
		3 sekundy	Wprowadź zgodną konfigurację sieciową

4.4.Instrukcja funkcji operacyjnej

NIE.	Przedmiot	Operacja Droga
1	Zamek kluczowy	Naciśnij i przytrzymaj „„„przytrzymaj przycisk na głównym interfejsie przez 3 sekundy, aby zablokuj/odblokuj przycisk.

NIE.	Przedmiot	Operacja Droga
2	Włącz/Wyłącz	[W GC68 ], W stanie odblokowanym dotknij „stanu głównego przelaczać mię dzy wł./wył. interfejsu”, w stanie wyłączonym wyświetl temperaturę wody, jednostkę i zegar, stan uruchamiania, wyświetlanie temperatury wody, jednostki, zegara, trybu pracy i tryb czę stotliwości
3	Temperatura Ustawienie	Naciśnij „ , „ Lub „przycisk, gdy urządzenie jest włączone, aby wejdź do interfejsu ustawień temperatury. Wyświetlana ustawiona temperatura bę dzie migać. Zmień aktualnie ustawioną temperaturę , naciskając przycisk " , Lub „przycisk. Jeśli w ciągu 30 sekund nie zostanie wykonana żadna operacja lub przycisk „ zostanie krótko naciśnię ty, aktualna ustawiona temperatura zostanie zapisana i wyszedt.
4	Przełącznik trybu	Po włączeniu naciśnij przycisk „ [XSTK]" przycisk do zmiany trybu pracy, automatyczny chłodzenie grzanie.
5	Czę stotliwość Przełącznik trybu	Po włączeniu naciśnij i przytrzymaj przycisk „, aby „przytrzymaj przycisk przez 3 sekundy, aby przełączyć wybrać tryb czę stotliwości roboczej: wyciszenie inteligentny tryb silny.
6	Ustawienie zegara	Naciśnij „ " przycisk, aby wejść w stan ustawień zegara. Godzina pozycja miga jako pierwsza, wskazując, że można dostosować bieżącą wartość godziny używając „klucz raz I “wzrasta " klawisze. Naciśnię cie " godzinę o 1 i naciskając przycisk „ "klawisz raz zmniejsza godzinę . Jeśli przytrzymaj klawisz " " lub " automatycznie „klucz na długi czas, godzina bę dzie zwiękska lub zmniejsza wartość. Po ustawieniu wartości godziny naciśnij ten " „ ponownie naciśnij klawisz; w tym momencie zacznie migać pozycja minut, wskazując że aktualną wartość minutową można dostosować za pomocą „ "" " klucze. Po ustawieniu wartości minut naciśnij przycisk „ " ponownie, aby zakończyć.

NIE.	Przedmiot	Operacja Droga
7	Włączanie/wyłączanie timeraUstawienie	Naciśnij i przytrzymaj „„przytrzymaj przycisk przez 3 sekundy, aby wejść w ustawienia timera:Wejdź w wybór timera, w tym momencie zacznie migać zegar „timer włączony 1” „godz i możesz ustawić godzinę za pomocą „” I ” ” klawisze; naciśnij „ponownie naciśnij przycisk, aby przełączyć się na zegar „minuty”, i możesz ustawić minutę , używając „” I ” ”klawisze”; naciśnij „klucz ponownie do przełącznik „na ustawienie „timer wyłączony 1”: zacznie migać godzina zegara i bę dziesz mógł ustaw godzinę za pomocą “” I ” ”klawisze”; naciśnij „klucz ponownie do przełącznik „na zegarze” i ustaw minuty za pomocą“” I ” ”klucze; ustaw inne okresy czasu w ten sam sposób, łącznie 3 okresy czasu dla ustawień timera;Naciskać “aby wyjść lub potwierdzić.Wróć do głównego interfejsu, zostanie wyświetlony bieżący ustawiony okres czasu wystawiany;Anuluj ustawienie czasu: W ustawieniu zaplanowanego uruchamiania naciśnij ten "M Klawisz " umożliwia anulowanie/włączenie funkcji zaplanowanego uruchamiania.
8	WymuszonyRozmrażać	Naciśnij i przytrzymaj „przyjdkłucz „przez 3 sekundy podczas nagrzewania.tryb uruchamiania, aby wejść w tryb wymuszonego odszraniania. Podczas wchodzenia w tryb odszraniani ikona rozmrażania zacznie migać i wyświetlی się komunikat „”.
9	PrzełącznikTemperatura jednostki	Gdy urządzenie jest wyłączone, naciśnij i przytrzymaj przycisk „” I ” M" na główny interfejs przez 3 sekundy, aby przełącać się mię dzy stopniami Celsjusza i Fahrenhe
10	Zapytanie o status	W głównym interfejsie naciśnij i przytrzymaj „„przytrzymaj klawisz przez 3 sekundy, aby wprowadź zapytanie o parametr statusu załogi. Użyj “” I ” ”,klucze do przeglądaj parametry i naciśnij klawisz „ąby wójść z zapytania o parametry. W interfejs zapytania o status, jeśli nie ma żadnej operacji klawiszowej przez kolejne 30 sekund, interfejs zapytania o status automatycznie się zamknie i powróci do główny interfejs.

NIE.	Przedmiot	Operacja Droga
11	PrzywrócićFabrykaParametry	W stanie wyłączonym naciśnij i przytrzymaj przycisk „M” klucz + ”” klucz + ”” klucz + ”„przytrzymaj przycisk przez 3 sekundy, aby przywrócić ustawienia fabryczne za pomocą sterowanie linią. W tym momencie brzę czyk zabrzmi dwa razy w sposób ciągły, a wszystk wartości parametrów powrócą do ustawień domyślnych.

4.5.Rozwiązywanie problemów

Kod błę du i rozwiązanie

W przypadku wystąpienia usterki interfejs główny wyświetla odpowiedni kod usterki, a w przypadku wystąpienia wielu usterek pojawiają się kody, które migają naprzemiennie.

Kod błę du	Opis błę du	Uwaga
E03	Zabezpieczenie przepływu wody
E04	Zimowy środek przeciw zamarzaniu
E05	Usterka wysokiego ciśnienia
E06	Usterka niskiego ciśnienia
E09	Błąd komunikacji mię dzy płytą główną a wyświetlaczem
E10	Błąd komunikacji modułu o zmiennej czę stotliwości (Alarm w przypadku komunikacja pamię dzy płytą zewnę trzną a płytą sterownika jest bezładny)
E12	Zabezpieczenie przed wysoką temperaturą spalin
E15	Błąd temperatury wlotu wody
E16	Błąd zewnę trznej temperatury rury
E18	Błąd temperatury spalin
E19	Awaria wentylatora prądu stałego
E20	Moduł zmiennej czę stotliwości - zabezpieczenie przed nieprawidłowym działaniem
E21	Awaria temperatury otoczenia
E22	Awaria wentylatora DC 2
E23	Zabezpieczenie przed niską temperaturą wylotową czynnika chłodniczego
E27	Błąd temperatury wycieku
E28	Zabezpieczenie nadprądowe CT
E29	Błąd temperatury powietrza powrotnego
E32	Zabezpieczenie przed przegrzaniem temperatury wylotu wody grzewczej/Zabezpieczenie przed nadmierną różnicą temperatur wody na wlocie i wyłcie
E33	Zabezpieczenie przed wysoką temperaturą cewki zewnę trznej
E42	Awaria temperatury wewnę trznej rury

Błąd E20 spowoduje jednoczesne wyświetlienie nastę pujących numerów blę dów, zmieniając kody blę dów co 3 sekund; numery blę dów od 1 do 128 są wyświetlane jako pierwsze.

Jeżeli nie wystąpią błę dy o numerach od 1 do 128, wyświetlone zostaną błę dy o numerach od 257 do 384. Jeżeli wystąpią dwa lub wie cej błę dów, usterki o równym priorytecie wystąpią jednocześnie, numery usterek zostaną dodane. Na przykład, jeśli jeżeli błę dy o numerach 16 i 32 wystąpią jednocześnie, wyświetlony zostanie kod 48.

Kod	Nazwa	Opis	Opinia o przetwarzaniu
1	Nadmiar prądu IPM	Problem z modułem IPM	Wymień czę stotliwość zmienną moduł
2	Maszyna prasowa synchronizacja anomalia	Awaria maszyny do prasowania	Wymień maszynę prasową
4	Skryty	--	--
8	Maszyna prasowa awaria fazy	Uszkodzone okablowanie maszyny prasy, słaby kontakt	Sprawdź linię wejściową prasy
16	Niskie napię cie magistrali DC	Niskie napię cie wejściowe, moduł PFC awaria	Sprawdź napię cie wejściowe, wymień moduł
32	Wysokie napię cie w magistrali DC	Zbyt wysokie napię cie wejściowe, PFC awaria modułu	Wymień czę stotliwość zmienną moduł
64	Nadmierne odprowadzanie ciepła temperatura	Awaria wentylatora głównego, zablokowanie kanału powietrznego	Sprawdź wentylator, kanał powietrzny
128	Radiator błąd temperatury	Zwarcie czujnika wentylatora dmuchawy lub usterka obwodu otwartego	Wymień czę stotliwość zmienną moduł
257	Komunikacja awaria	Moduł konwersji czę stotliwości nie otrzymać polecenia z głównego kontrolera	Sprawdź komunikację połączenia sterowania głównego i moduły o zmiennej czę stotliwości
258	Faza wejściowa prądu przemiennego zaginiony	Brak fazy wejściowej (ważne dla (moduł trójfazowy)	Sprawdź linię wejściową
260	Wypłać produ przemiernego nadprąd	Wejście trójfazowe asymetria (dotyczy modułu trójfazowego)	Sprawdź wejście trójfazowe napię cie fazowe
264	Niskie napię cie wejściowe AC woltaż	Zbyt niskie napię cie wejściowe	Sprawdź napię cie wejściowe
272	Wysokie ciśnienie awaria	Awaria wysokiego ciśnienia (zastrzeżona)
288	Przegrzanie IPM temperatura	Awaria wentylatora głównego, zablokowanie kanału powietrznego	Sprawdź wentylator, kanał powietrzny
320	Nadmierny szczyt Aktualny numer prasy maszyna	Prąd sprę żarki wynosi za wysoko, kierowca i prasa nie pasują	Wymień moduł inwertera
384	Przegrzanie Moduł PFC	Przegrzanie modułu PFC	Sprawdź moduł PFC

5. KONSERWACJA I ZIMOWANIE

5.1.Konserwacja

OSTRZEŻENIE: Przed przystąpieniem do prac konserwacyjnych urządzenia należy upewnić się, że:

odłączyć zasilanie elektryczne.

Czyszczenie

a. Obudowę pompy ciepła należy czyścić wilgotną szmatką. Stosowanie detergentów lub innych środków

produkty gospodarstwa domowego mogą uszkodzić powierzchnię obudowy i wpłynąć na jej właściwości. b. Parownik z tyłu pompy ciepła należy dokładnie oczyścić odkurzaczem i mię kka końcówka szczotkowa.

Roczna konserwacja

Nastę pujące czynności muszą być wykonywane przez osobę wykwalifikowaną co najmniej raz w roku: a.

Przeprowadzanie kontroli

bezpieczeństwa. b. Sprawdzanie integralności

okablowania elektrycznego. c. Sprawdzanie

połączeń uziemiających. d. Monitorowanie stanu manometru i obecności czynnika chłodniczego.

5.2.Wytyczne dotyczące demontażu

Narzę dzia:

Śrubokrę t krzyżakowy

Klucz

Śrubokrę t płaski

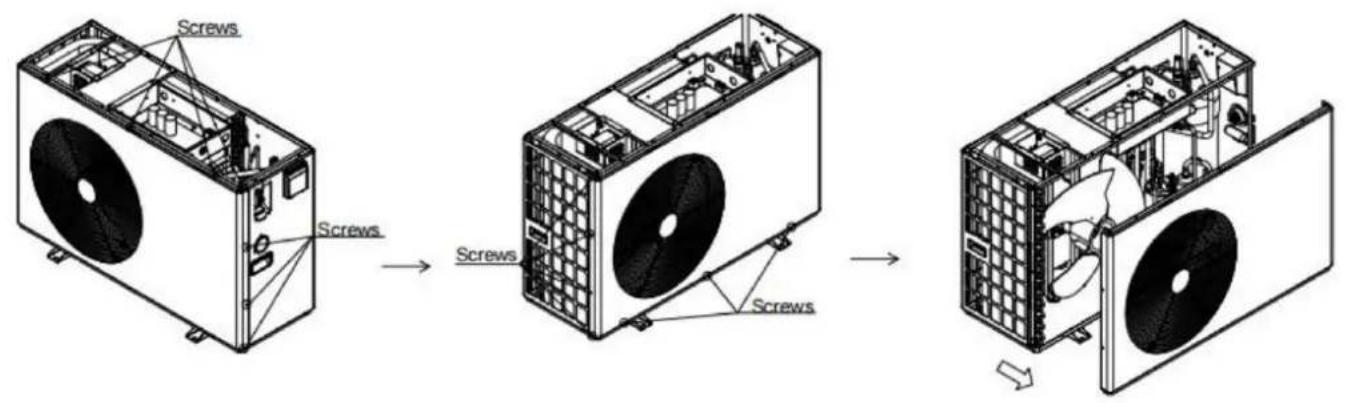

5.2.1 VBPYCE-70, VBPYCE-110

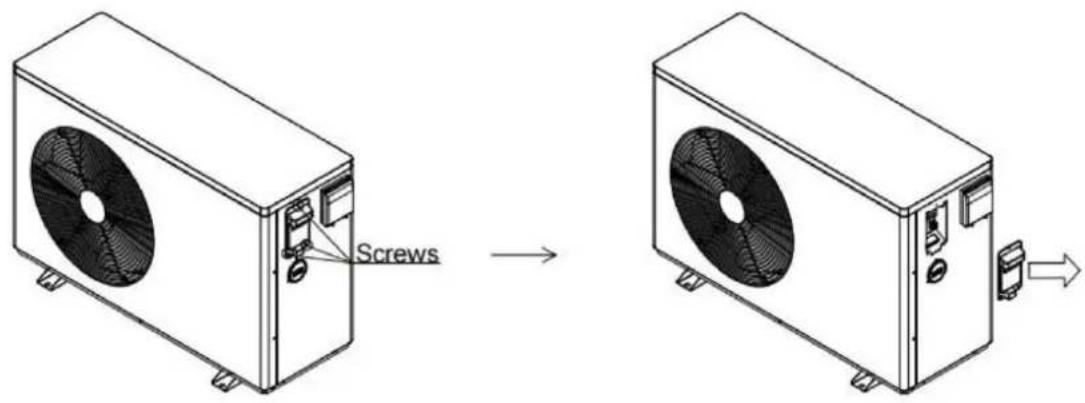

Krok 1: Zdejmij pokrywę skrzynki zaciskowej

Odkrę ć śruby na pokrywie skrzynki zaciskowej

Zdejmij pokrywę skrzynki przyłączeniowej w kierunku strzałki

Screws

Krok 2: Zdejmij górną pokrywę

Odkrę ć śrubę górnej pokrywy

Przesuń górną pokrywę w kierunku wskazanym strzałką

Zdejmij górną pokrywę w kierunku strzałki

Screws

Krok 3: Zdejmij pokrywę skrzynki elektrycznej

Odkrę ć śruby na pokrywie skrzynki elektrycznej

Zdejmij pokrywę skrzynki elektrycznej w kierunku wskazanym strzałką

Screws

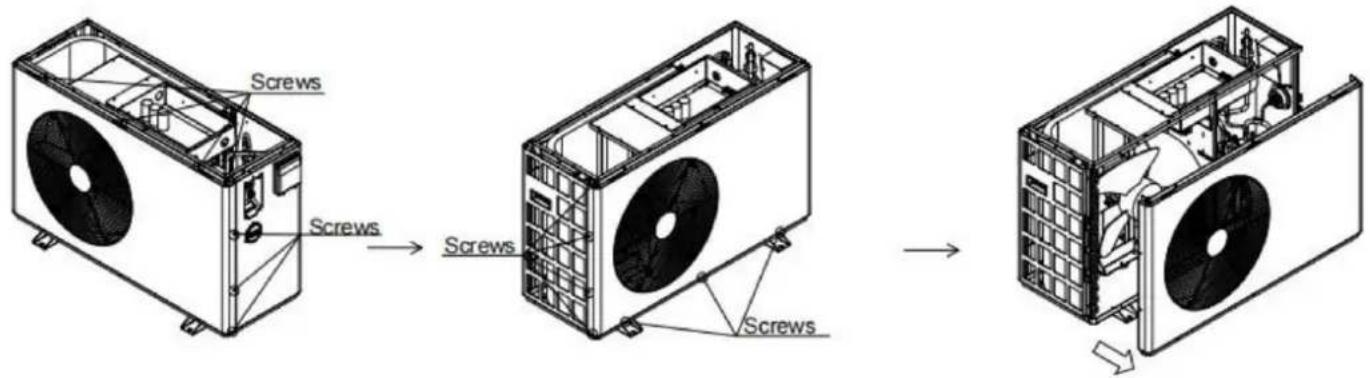

Krok 4: Zdejmij panel przedni

Wykrę ć śruby z panelu przedniego

Wyjmij panel przedni w kierunku wskazanym strzałką

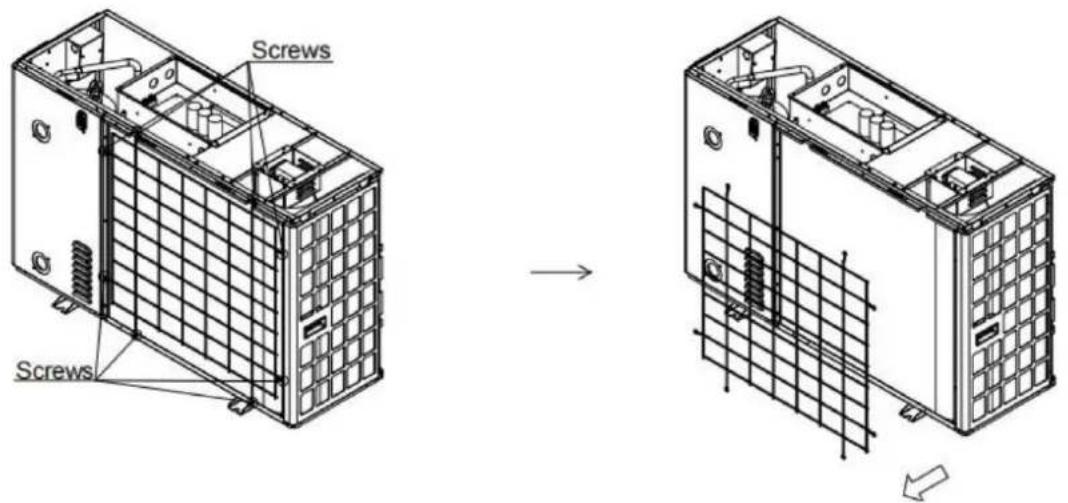

Krok 5: Zdejmij tylną pokrywę

Odkrę ć śruby mocujące tylną pokrywę na miejscu.

Wyciągnij tylną pokrywę, postę pując zgodnie z kierunkiem strzałki.

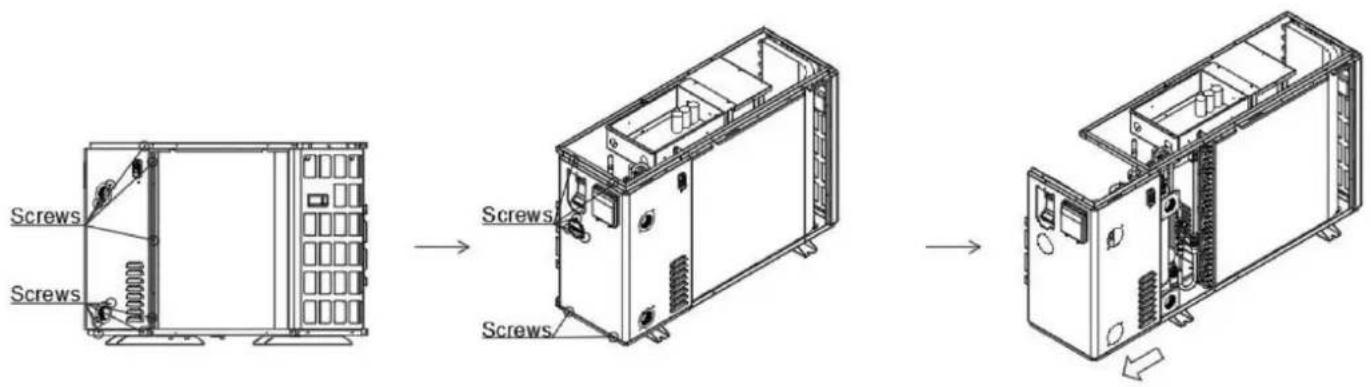

Krok 6: Zdejmij prawy panel

Odkrę ć śrubę na złączu dyszy

Odkrę ć śruby z manometru i prawego panelu Wyjmij prawą płytę zgodnie z kierunkiem strzałki

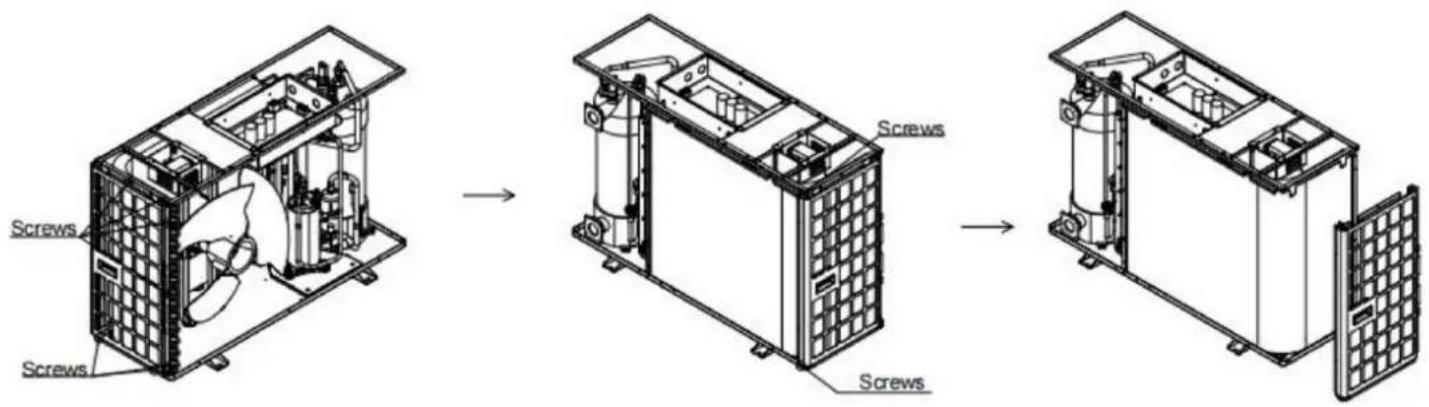

Krok 7: Zdejmij lewy panel
Wykrę ć śruby z lewego panelu Zdejmij lewy panel zgodnie z kierunkiem strzałki

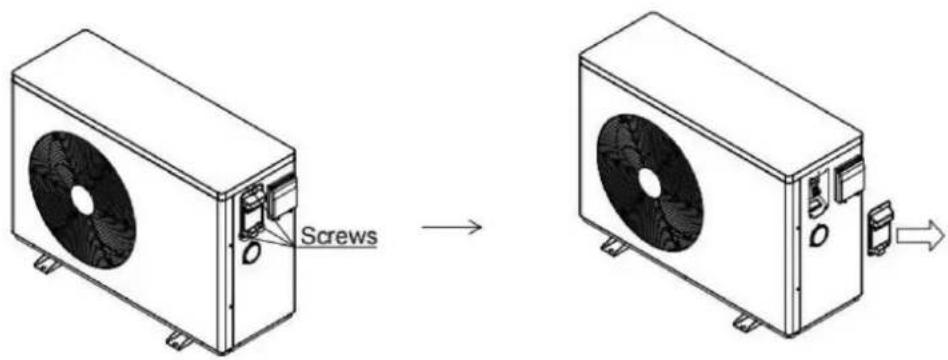

Krok 1: Zdejmij pokrywę skrzynki zaciskowej

Odkrę ć śruby na pokrywie skrzynki zaciskowej

Zdejmij pokrywę skrzynki przyłączeniowej w kierunku strzałki

Screws

Krok 2: Zdejmij górną pokrywę
Odkrę ć śrubę górnej pokrywy
Przesuń górną pokrywę w kierunku strzałki
Zdejmij górną pokrywę w kierunku strzałki

Screws

Krok 3: Zdejmij pokrywę skrzynki elektrycznej

Odkrę ć śruby na pokrywie skrzynki elektrycznej

Zdejmij pokrywę skrzynki elektrycznej w kierunku wskazanym strzałąką

Screws

Krok 4: Zdejmij panel przedni

Wykrę ć śruby z panelu przedniego Wyjmij panel przedni w kierunku wskazanym strzałką

Krok 5: Zdejmij tylną pokrywę

Odkrę ć śruby mocujące tylną pokrywę na miejscu.

Wyciągnij tylną pokrywę, postę pując zgodnie z kierunkiem strzałki.

Krok 6: Zdejmij prawy panel

Odkre ć śrubę na złączu dyszy Odkre ć

śruby z manometru i prawego panelu Wyjmij prawą płytę zgodnie

z kierunkiem strzałki

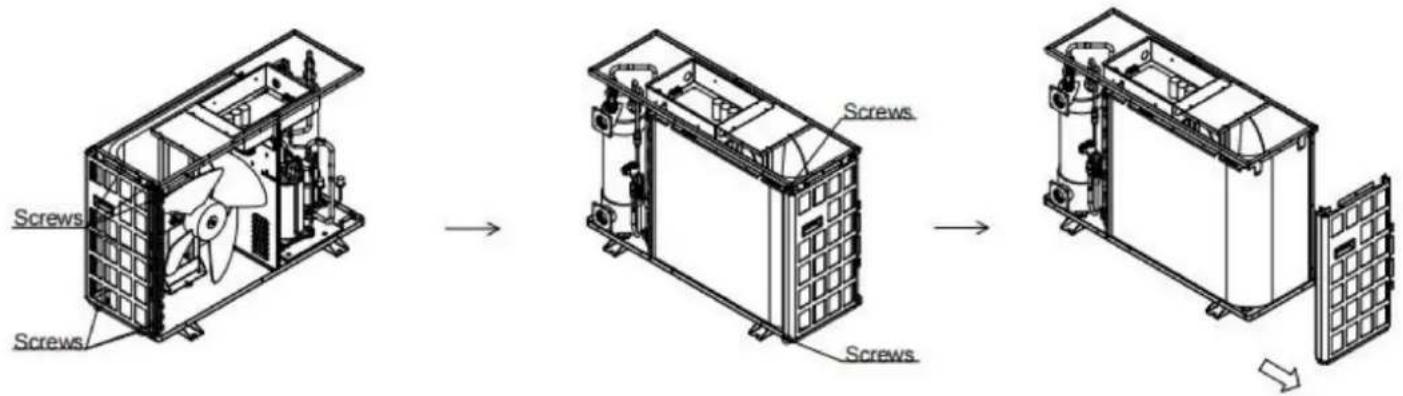

Krok 7: Zdejmij lewy panel

Wykrę ć śruby z lewego panelu Zdejmij

lewy panel zgodnie z kierunkiem strzałki

Krok 1: Zdejmij pokrywę skrzynki zaciskowej

Odkrę ć śruby na pokrywie skrzynki zaciskowej

Zdejmij pokrywę skrzynki przyłączeniowej w kierunku strzałki

Screws

Krok 2: Zdejmij górną pokrywę

Odkre ć śrubę górnej

pokrywy Przesuń górną pokrywę w kierunku

strzałki Zdejmij górną pokrywę w kierunku strzałki

Krok 3: Zdejmij pokrywę skrzynki

elektrycznej Odkrę ć śruby na pokrywie skrzynki

elektrycznej Odkrę ć śruby na pokrywie skrzynki

reaktora Zdejmij pokrywę skrzynki elektrycznej zgodnie z kierunkiem strzałki

Krok 4: Zdejmij panel przedni

Wykrę ć śruby z panelu przedniego

Wyjmij panel przedni w kierunku wskazanym strzałką

Krok 5: Zdejmij tylną pokrywę

Odkrę ć śruby mocujące tylną pokrywę na miejscu.

Wyciągnij tylną pokrywę, postę pując zgodnie z kierunkiem strzałki.

Krok 6: Zdejmij prawy panel

Odkrę ć śrubę na złączu dyszy

Odkrę ć śruby z manometru i prawego panelu Wyjmij prawą płytę zgodnie z kierunkiem strzałki

Krok 7: Zdejmij lewy panel

Wykrę ć śruby z lewego panelu Zdejmij lewy panel zgodnie z kierunkiem strzałki

Przed czyszczeniem, kontrolą i naprawą „ODCIAĆ” zasilanie elektryczne grzejnika

W sezonie zimowym, gdy nie pływasz: a. Wyłącz

zasilanie, aby zapobiec uszkodzeniu urządzenia. b. Spuść wodę z urządzenia.

Odkrę ć dyszę wodną rury wlotowej, aby umożliwiać wypływ wody. Gdy woda w maszynie zamarznie w sezonie zimowym, tytanowy wymiennik ciepła może zostać uszkodzony. c. Przykryj korpus maszyny, gdy nie jest używana.

VEVOR®

TOUGH TOOLS, HALF PRICE

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
