BIL-RÖKMASKIN

LÄCKADETEKTOR

MODELL: SD303/SD304/SD307

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

BIL-RÖKMASKIN

LÄCKADETEKTOR

MODELL: SD303/SD304/SD307

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig ig om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Symbol Symbol Beskrivning
	Varning - För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.

WARNING

ÿ Denna produkt är inte lämplig för läckagedetektering av rökkänsliga komponenter, eller kräver relativt högt tryck, såsom luftkonditioneringsläckage, sprickdetektering av motorblock, etc.

ÿ Denna produkt är endast lämplig för 12V DC-strömkällor eller 12V bilar batterier, och de positiva och negativa polerna får inte vändas om.

ÿ Innan du sätter in den universella insugningsadaptern i motorns inloppsslang, Rengör insugningsslangens innervägg för att säkerställa att det inte finns några spikar för att undvika att den universella insugsadaptern punkterar.

ÿ Om röken håller på att försvagas under användning, indikerar det att oljan är otillräcklig, vänligen fyll på omedelbart.

ÿ Denna produkt är utrustad med ett överhettningsskydd. När

produkten överhettas, överhettningsindikatorn tänds och rökutsläppet stoppas. När temperaturen sjunker till det normala intervallet kommer enheten att återuppta driften. Denna cykel tar cirka 5 minuter och det finns ingen anledning att oroa sig för det.

ÿ Starta inte motorn när du använder maskinen. Genomför tester antingen med motorn avstängd (test av kall motor) eller efter att motorn har gått och sedan stängts av (test av varm motor).

PRODUCT OVERVIEW

Rökläckagedetektor är speciellt utformad för att upptäcka läckor i bilintagssystem, bränslesystem, kylsystem och andra rörledningar. Den är lämplig för alla typer av personbilar, motorcyklar, snöskotrar, terrängfordon, strandfordon, lätta lastbilar och motorbåtar. Den är den perfekta följeslagaren till diagnostiska verktyg för fordon, och när den används tillsammans möjliggör den exakt lokalisering av fysiska fel och snabb identifiering av latenta motorfel.

SPECIFICATION PARAMETERS

Modell	SD307	SD303	SD304
Strömspänning	DC12V
Rökläge aktuell	5,6-6,8A
	19-23psiUtgående tryck
Maximalt flöde	8 l/min
omgivandeDriftstemperatur	-20ÿ75ÿ
Flödesmätare		ÿ	ÿ
Tryckmätare		ÿ	ÿ
Oljenivåmätare	ÿÿÿ	ÿ	ÿ

ACCESSORIES

Obs: "•" är med, "•" är utan.

ARTIKEL BESKRIVNING	BILD	Q'TY SD303 SD304 SD307
1	Svart plug set		1 set	•	•
2	Universell Adapter		1 ST	•	•
3	Strömsladd		1 ST	•	•
4	Röradapter		1 ST	•	•

5	Ventilkärna rycka		1 ST	•	•	•
6	EVAP-adapter		1 ST	•	•	•
7	Rör		1 ST	•	•	•
8	Konadapter		1 ST	•	•	•
9	Krok		1 ST	•	•	•
10	Tankningsflaska		1 ST	•	•	•
11			1 STManuell	•	•	•

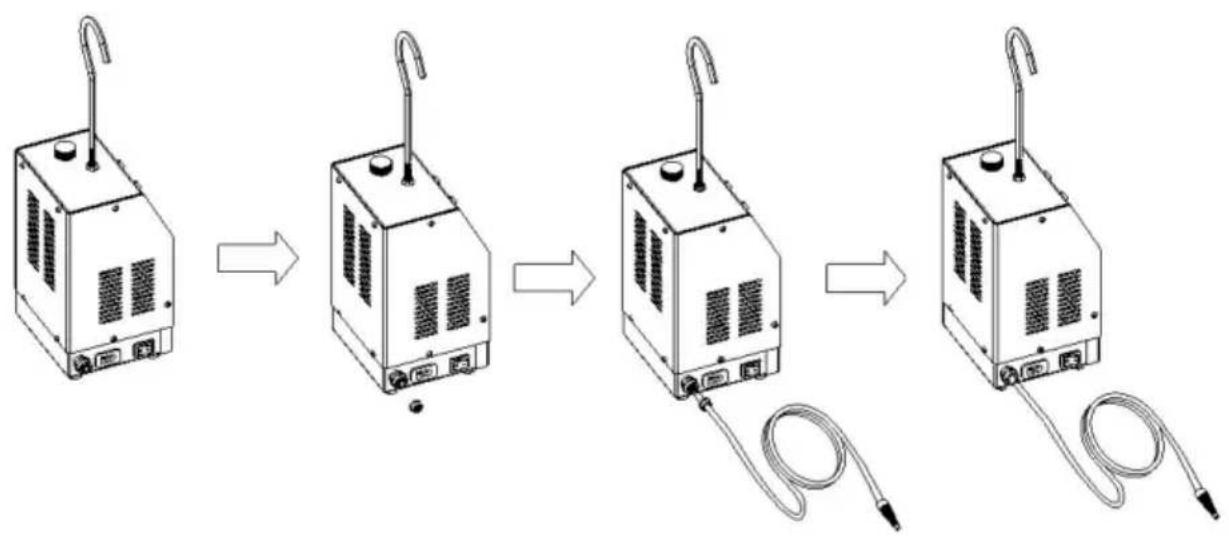

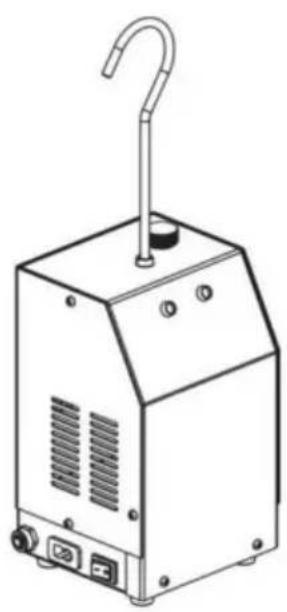

A. Krokar, bekväma för snabb fixering av utrustning på bilen. När du använder krokhängaren, var uppmärksam på att dra åt muttrarna på den, för att undvika att kroken och kroppen roterar flera gånger, vilket gör att kroppen lossnar och faller och skadas.

B. Oljepåfyllningsporten: Den första påfyllningen bör inte överstiga totalt 30 ml rökolja. Överfyllning kan resultera i otillräcklig intern uppvärmning och därmed ingen rök eller minskad rökutveckling. När rökoljan nästan är slut och inte längre producerar rök, ytterligare 10-20ML kan läggas till.

C. Tryckmätare (SD303 ingår ej): Tryckmätaren möjliggör snabb observation och bedömning av om de testade delarna av fordonet läcker genom att indikera tryckmätarens pekare.

D. Indikatorlampa för överhettning.

E. Rökflödeskontrollratt (SD303 SD304 ingår ej): Justerar flödet av rök.

F. Omkopplare för luft/rökläge: Ställ in på AIR för att starta luftläget med luftpumpen igång. Ställ in på SMOKE för att starta rökläget. I det här läget, om rökoljan i instrumentet är otillräcklig eller om instrumentet arbetar kontinuerligt för länge (cirka 5 till 9 minuter beroende på den specifika arbetsmiljön), vilket orsakar överhettning inuti instrumentet, kommer överhettningsskyddets indikatorlampa att tändas tills temperaturen återgår till det normala området och

instrumentet återupptar driften.

G. Strömindikatorlampa: Efter påslagning tänds strömindikatorlampan, vilket indikerar att rökgeneratorn drivs normalt.

H. Rökutloppsport: Rök förs in i bilens rörledningssystem genom rökutloppet och rökröret.

I. Ingångsströmgränssnitt: Sätt i nätsladden här för att ge driftström till instrumentet.
J. Flödesmätare: Efter att det testade området är fyllt med rök eller luft, om det inte finns något läckage, kan du observera genom detta fönster. Flödesmätarens flottör förblir i botten och tryckmätarens pekare stiger. Om det finns en läcka i systemet stiger flödesmätarens flottör och tryckmätaren sjunker.

OPERATING METHODS

1. Efter montering av läckagedetektortillbehören, injicera cirka 30 ml rökolja för första användningen En påfyllning kan köras kontinuerligt i cirka 20-30 minuter. Överfyllning kan resultera i otillräcklig intern uppvärmning, vilket leder till ingen rök eller minskad rökutveckling.
2. Öppna motorhuven och ta bort luftfiltret. Vissa fordonsmodeller kan kräva borttagning av luftflödessensorn.
3. Placera universaladaptern eller konadaptern i motorns inloppsslang för att blockera rörledningen. Tryck hårt tills insugningsslangen är tät (när du använder krockkudden, se till att den maximala diametern inte överstiger 10 cm för att undvika

skada).

1. Anslut nätsladden till bilbatteriet. Fäst den röda krokodilklämman på batteriets pluspol och den svarta krokodilklämman på batteriets minuspol.
2. Efter påslagning tänds strömindikatorn, vilket indikerar att rökläckagedetektorn är strömförsörjd på normalt sätt. Den går som standard i AIR-läge och luftpumpen börjar fungera.
3. Tryck på SMOKE-knappen för att växla till rökläge. Efter start, observera tryckmätaren. Om trycket överstiger 15PSI (SD303 utan) och flödesmätaren (endast SD307) flyter kvar i botten, upptäcks inga läckor. Om tryckmätarens pekare indikerar en mycket långsam tryckökning eller ingen ytterligare ökning (SD303 utan), och flödesmätarens övervakning indikerar kontinuerligt luftinflöde (flottören stiger), kontrollera om anslutningsslangarna är korrekt anslutna. Om anslutningarna är korrekta indikerar det en läcka i det testade systemet. Lokalisera läckagepunkten genom att observera var rök kommer ut.
4. Starta rökläget. I detta läge kommer det att krävas cirka 1-3 minuter för att fylla d' interna systemet med rök, beroende på fordonsmodell. Börja kontrollera efter läckagefe under denna process. Om rökoljan i detektorn under denna process är otillräcklig eller om detektorn arbetar kontinuerligt för länge (cirka 5 till 9 minuter beroende på den specifika arbetsmiljön),

orsakar överhettning, överhettningsskyddets indikatorlampa

kommer att lysa upp,

och operationen kommer att pausas tills temperaturen återgår till det normala intervalle då detektorn återupptar driften.

1. Under användning, om du stöter på rekylkraft, kommer tryckmätaren att visa en plötslig avvikelse och röken stannar i 1-3 sekunder. Detta är icke-kontinuerligt och är normalt. När inspektionen är klar, koppla ur nätsladden och förvara tillbehören för nästa användning. Huvuddelen av luftintagsadaptern är gjord av gummi, undvik kontakt med frätande vätskor som bensin.
2. Användning av universaladapter (SD303 ingår ej): Placera universaladaptern vid öppningsröret som behöver tätas, dra åt metallvredet på bälgen medurs. Tryck sedan på krockkudden för att blåsa upp den tätningar (den maximala diametern på krockkudden bör inte överstiga 10 cm). Sätt in rökröret i krockkuddeslangen, vilket gör att rök kommer in i detekteringsrörledningen. Efter att inspektionen är klar,

lossa metallvredet genom att vrida det åt vänster för att snabbt släppa ut luften och ta bort krockkudden.

1. När du använder tillbehör för läckagetestning, såsom röradapter, EVAP-adapter eller konadaptrar, sätt in rökröret i slangporten så att rök kommer in i detektionsrörledningen, och täta sedan motsvarande röröppning i andra änden.

DRAINING THE OIL

Efter varje användning av utrustningen, om utrustningen inte kommer att användas på ungefär en vecka, töm rökoljan för att förhindra avsättning av partiklar, vilket kan påverka utrustningens funktion. Efter tömning, håll utrustningens inre förseglad.

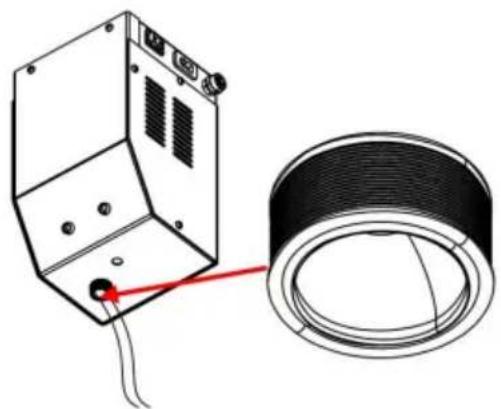

Användningsmetod: Skruva av locket på rökoljepåfyllningsporten på toppen av rökgeneratorn, vänd hela maskinen upp och ner för att låta den återstående rökoljan rinna ut och skruva sedan på locket igen.

EVAP-serviceporten är vanligtvis placerad i motorrummet, men i vissa speciella fordonsmodeller kan EVAP-serviceporten finnas någon annanstans. Den konventionella metoden för EVAP-detektion är följande: Öppna plastlocket på EVAP-serviceporten, använd sedan en ventilkärnnyckel för att ta bort backventilen i medurs riktning och installera EVAP-serviceportadaptern. Rök förs sedan in i EVAP-systemet genom denna port för läckagedetektering.

Om läckagedetektormodellen är utrustad med en tryckmätare kan du först inte slå på rökbrytaren, blockera rökutloppet från den aktuella rörledningen och observera tryckmätarens avläsning (SD303 ingår ej). Om tryckmätarens avläsning fortsätter att stiga och förblir stabil efter att ha stoppat AIR MODE, indikerar det att det inte finns några läckor i det testade området. Om tryckmätarens avläsning minskar efter att ha stoppat AIR MODE, indikerar det att det finns en läcka i det testade området. Om tryckmätarens avläsning är noll indikerar det att det finns en läcka och storleken på läckagepunkten överstiger 0,3 millimeter.

ABOUT SMOKE OIL

Denna produkt kan använda rökolja (babymassageolja, hudvårdsglycerin eller industriell glycerin, specialolja för bilrökmaskiner, mineralolja rekommenderas inte). Den valda rökoljan måste vara ren och fri från vatten och måste vara i flytande tillstånd. Använd inte tjock rökolja, som lätt kan skada instrumentet. När du fyller på rökolja, använd den medföljande tankningsflaskan.

Om för mycket olja tillsätts, öppna oljeavloppet för att tömma ut en lämplig mängd olja.

MAINTENANCE

Efter långvarig användning kan rökolja oxidera och försämras, vilket påverkar instrumentets arbetstillständ och livslängd, så vänligen byt ut rökoljan i tid.

1. Innan du tillsätter ny rökolja, håll ut all använd rökolja.
2. Om röken innehåller vattendroppar under användning, byt ut den mot ny rökolja.

FCC-INFORMATION

FÖRSIKTIGHET: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan upphäva användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för

följande två villkor:

1) Denna produkt kan orsaka skadliga störningar.
2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

WARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som är ansvarig för efterlevnaden kan upphäva användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits överensstämma med gränserna för en digital enhet av klass B i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadlig störning i bostäder

installation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation.

Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och på produkten, uppmanas användaren att försöka korrigera störningen med en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den som mottagaren är ansluten till.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller produkten och alla tillbehör märkta

med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd.

Teknisk support och e-garanticertifikat
