BRUKSANVISNING R7313 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

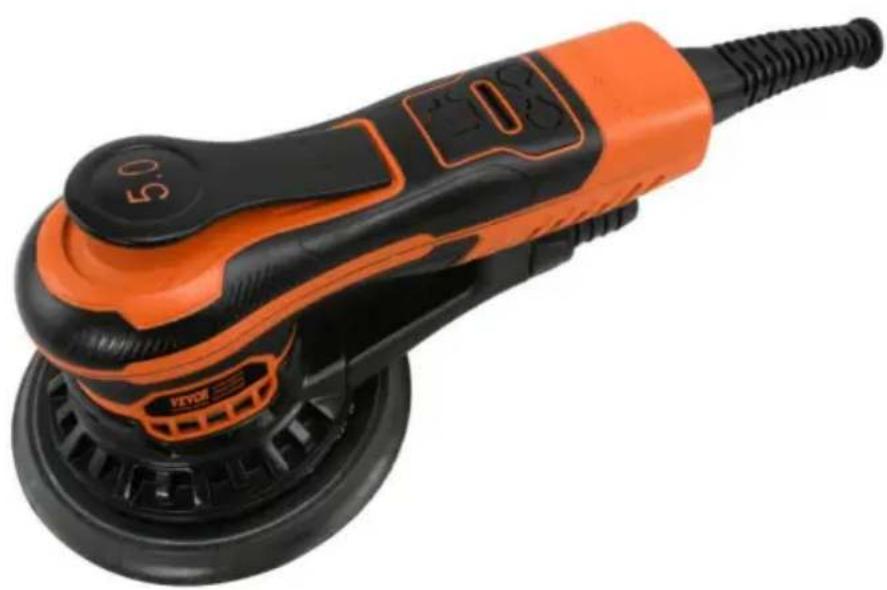

ORBITALSLIPPARE

MODELL: R7313

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

ORBITALSLIPPARE

MODELL: R7313

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.
	Bär alltid ANSI godkända skyddsglasögon när du arbetar med verktyg och utrustning.Använd ögonskydd.Använd hörselskydd.Använd skyddshandskar.Bär dammask.Bär skyddande, halksäkra skor.
	Compliance är en säkerhetscertifiering från EG och Storbritannien.
	Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EG. Symbolen som visar en korsad soptunna genom indikerar att produkten kräver separat avfall insamling i Europeiska unionen. Detta gäller produkten och alla tillbehör märkta med denna symbol. Produkter märkt som sådan får inte kasseras med normala hushållsapparater avfall, men måste lämnas till en insamlingsplats för återvinning elektriska och elektroniska apparater.
	Stäng av produkten och koppla bort den från strömförsörjningen före montering, rengöring, justeringar, underhåll, förvaring och transporter.
	Denna produkt är av skyddsklass II. Det betyder att den är utrustad med förstärkt eller dubbel isolering.

VIKTIGA SÄKERHETSÅTGÄRDER

Tack för att du använder den här produkten. För att vara säker på att du kan använda maskinen på rätt sätt, läs denna instruktion noggrant innan drift och förvara den på rätt sätt för framtida referens. Se till att läsa

försiktighetsåtgärderna och säkerhetsreglerna på denna sida för att säkerställa din säker användning. Denna handbok kommer att beskriva säkerhetsvarningar och försiktighetsåtgärder, drift, underhåll och rengöring. Varningarna och instruktionerna som granskas i denna manualen kan inte täcka alla möjliga förhållanden och situationer som kan uppstå.

Försiktighet och sunt förnuft är inte inbyggt i denna produkt, eftersom vi tror att användningarna kommer att följa dessa koder. Om du har några problem, vänligen ring oss. Försök inte åtgärda problemen själv, annars kommer det att orsaka skada eller egendomsskada.

Läs ALLA instruktioner innan du använder din maskin.

1. SÄKERHET FÖR ARBETSOMRÅDE

• Håll arbetsområdet rent och väl upplyst. Röriga eller mörka områden inbjuder olyckor.
• Använd inte elverktyg i explosionsfarliga miljöer, t.ex

närvaro av brandfarliga vätskor, gaser eller damm. Elverktyg skapar gnistor

som kan antända damm eller ångor. • Håll

barn och åskådare borta när du använder ett elverktyg.

Distraktioner kan få dig att tappa kontrollen.

2. ELEKTRISK SÄKERHET

- Elverktygskontakter måste matcha uttaget. Modifiera aldrig kontakten på något sätt.

Använd inga adapterkontakter med jordad (jordad) ström

verktyg. Omodifierade stickproppar och matchande uttag minskar risken för el chock.

- Undvik kroppskontakt med jordade eller jordade ytor som rör, radiatorer, spisar och kylskåp. Det finns en ökad risk för el

stöt om din kropp är jordad eller jordad. • Utsätt inte

elverktyg för regn eller våta förhållanden. Vatten som tränger in a

elverktyg ökar risken för elektriska stötar. • Missbruk inte

sladden. Använd aldrig sladden för att bära, dra eller

koppla ur elverktyget. Håll sladden borta från värme, olja, vassa kanter eller

rörliga delar. Skadade eller trasslade sladdar ökar risken för el chock.

• När du använder ett elverktyg utomhus, använd en lämplig förlängningssladd för utomhusbruk. Användning av en sladd lämplig för utomhusbruk minskar risken för elektrisk stöt.
• Om det är oundvikligt att använda ett elverktyg på en fuktig plats, använd jord läckagebrytare. Användning av en jordfelsbrytare minskar risk för elektriska stötar.

3. PERSONLIG SÄKERHET

• Var uppmärksam, titta på vad du gör och använd sunt förnuft när använda ett elverktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet när du använder elverktyg kan leda till allvarliga personskador skada.
• Använd personlig skyddsutrustning. Använd alltid ögonskydd.

Skyddsutrustning som dammmask, halkfria skyddsskor, hjälm eller hörselskydd som används för lämpliga förhållanden kommer att minska personlig

skador. •

Förhindra oavsiktlig start. Se till att strömbrytaren är i avstängt läge innan du ansluter till strömkälla och/eller batteripaket, plockar upp eller bära verktyget. Bär elverktyg med fingret på strömbrytaren eller strömförande elverktyg som har strömbrytaren på inbjuder till olyckor. • Ta bort eventuell justeringsnyckel eller skiftnyckel innan du slår på elverktyget. A skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan uppstå vid personskada. •

Räck inte för mycket. Håll alltid rätt fotfäste och balans. Detta

möjliggör bättre kontroll över elverktyget i oväntade situationer. • Klä dig ordentligt.

Bär inte löst sittande kläder eller smycken. Håll ditt här, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långa

hår kan fastna i rörliga delar. • Om

anordningar tillhandahålls för anslutning av dammutsug och

insamlingsanläggningar, se till att dessa är anslutna och används på rätt sätt. Användning av dammuppsamling kan minska dammrelaterade faror.

4. ANVÄNDNING OCH SKÖTSEL AV ELVERKTYG

- Tvinga inte elverktyget. Använd rätt elverktyg för din ansökan. Rätt elverktyg kommer att göra jobbet bättre och säkrare räntan som den utformades för.

Använd inte elverktyget om strömbrytaren inte slår på och av det. Några elverktyg som inte kan styras med strömbrytaren är farligt och måste repareras. •

Dra ut kontakten från strömkällan och/eller batteripaketet från elverktyget innan du gör några justeringar, byter tillbehör eller förvaring av elverktyg. Sådana förebyggande säkerhetsåtgärder minskar risken för starta elverktyget av misstag. • Förvara inaktiva elverktyg utom räckhåll för barn och tillåt det inte

personer som inte är bekanta med elverktyget eller dessa instruktioner för att använda elverktyg. Elverktyg är farliga i händerna på outbildade användare. • Underhåll elverktyg.

Kontrollera om rörliga delar är felinriktade eller fastnar, går sönder delar och andra tillstånd som kan påverka elverktygets

drift. Om det är skadat, låt det elverktyg repareras före användning. Många olyckor orsakas av dåligt underhållna elverktyg. • Håll skärverktyg

vassa och rena. Rätt underhållna skärverktyg

med vassa skäreggar är mindre benägna att binda och är lättare att kontrollera. • Använd elverktyget, tillbehören och verktygsbitar etc. i enlighet med

dessa instruktioner, med hänsyn till arbetsförhållandena och arbetet

ska utföras. Användning av elverktyget för andra operationer än dessa avsett kan resultera i en farlig situation.

5.SERVICE

- Låt endast en kvalificerad reparatör serva ditt elverktyg identiska reservdelar. Detta kommer att säkerställa att säkerheten för makten verktyget bibehålls.

SÄKERHETSINSTRUKTIONER FÖR SLIPPARE

1. SÄKERHETSINSTRUKTIONER FÖR ALLA ANVÄNDNINGAR

a) Detta elverktyg är avsett att fungera som slipning. Läs all säkerhet varningar, instruktioner, illustration sand specifikationer medföljer detta elverktyg. Underlåtenhet att följa alla instruktioner nedan kan leda till

elektriska stötar, brand och/eller allvarliga

skador. b) Detta elverktyg rekommenderas inte för slipning, stålborstning eller skärnir

operationer som elverktyget inte är konstruerat för kan

skapar en fara och orsakar personskador. c)

Tillåt inte någon lös del av motorhuven eller dess fästsnöre

snurra fritt. Lägg undan eller klipp av eventuella lösa fästsnören. Lös och

snurrande fästsnören kan trassla in dina fingrar eller haka på verket

bit. d)

Använd inte tillbehör som inte är specifikt utformade och

rekommenderas av verktygstillverkaren. Bara för att tillbehöret kan

monteras på ditt elverktyg, det garanterar inte säker användning. e)

Tillbehörets nominella hastighet måste vara minst lika med

maxhastighet markerad på elverktyget. Tillbehör går snabbare än

deras nominella hastighet kan flyga isär.

f) Ytterdiametern och tjockleken på ditt tillbehör måste vara inom

kapacitetsklassificeringen för ditt elverktyg. Felaktiga tillbehör kan inte

vara tillräckligt bevakad eller kontrollerad.

g) Axelstorleken på hjul, flänsar, stödkuddar eller något annat tillbehör

måste passa till elverktygets spindel. Tillbehör med axel

hål som inte stämmer överens med monteringsdetaljerna på elverktyget kommer att köras

ur balans, vibrerar för mycket och kan orsaka förlust av kontroll. h) Använd

inte ett skadat tillbehör. Inspektera före varje användning

tillbehör som slipskivor för spån och sprickor, stödkuddar för

sprickor, revor eller överflödigt slitage, stålborstar för lösa eller spruckna trådar. Om

elverktyg eller tillbehör tappas, inspektera för skador eller installera en

oskadat tillbehör. Efter att ha inspekterat och installerat ett tillbehör, placera

dig själv och åskådare borta från planet för den roterande

tillbehör och kör elverktyget med maximal hastighet utan belastning för en

minut. Skadade tillbehör kommer normalt att gå isär under detta test

tid.

i) Använd personlig skyddsutrustning. Beroende på användningsområde

ansiktsskydd,

skyddsglasögon eller skyddsglasögon. Bär vid behov dammask, hörsel

skydd, handskar och butiksförkläde som kan stoppa små slipmedel eller

fragment av arbetsstycket. Ögonskyddet måste kunna stoppa

flygande skräp som genereras av olika operationer. Dammmasken eller andningsskyddet måste kunna filtrera partiklar som genereras av din verksamhet.

Långvarig exponering för högintensivt buller kan orsaka hörselnedsättning.

j) Håll åskådare på säkert avständ från arbetsområdet. Alla som kommer in arbetsområdet ska bära personlig skyddsutrustning. Fragment av arbetsstycke eller trasigt tillbehör kan flyga iväg och orsaka skador bortom det omedelbara verksamhetsområdet.

k) Placera sladden borta från det snurrande tillbehöret. Om du tappar kontrollen, sladden kan skäras av eller haka sig och din hand eller arm kan dras in i spinning tillbehör.

I) Lägg aldrig ner elverktyget förrän tillbehöret har kommit till a helt stopp. Det snurrande tillbehöret kan ta tag i ytan och dra i elverktyg utom din kontroll. m) Kör

inte elverktyget när du bär det vid din sida. Tillfällig

kontakt med det snurrande tillbehöret kan fastna i dina kläder och dra i den tillbehör i din kropp. n) Rengör

regelbundet elverktygets lufthål. Motorns fläkt kommer att dra

damm inuti höljet och överdriven ansamling av pulverformig metall kan orsaka elektriska faror. o)

Använd inte elverktyget i närheten av brandfarliga material. Gnistor kunde antända dessa material.

p) Använd inte tillbehör som kräver flytande kylmedel. Använd vatten eller annat flytande kylmedel kan leda till elektriska stötar eller stötar.

2. SLÅ BAKÅT OCH RELATERADE VARNINGAR

Bakslag är en plötslig reaktion på ett klämt eller fastklämt roterande hjul, stöddyna, borste eller något annat tillbehör. Orsaker som kläms eller fastnar snabb avstängning av det roterande tillbehöret vilket i sin tur orsakar okontrollerat elverktyg som ska tvingas i motsatt riktning mot tillbehörets rotation vid bindningspunkten.

Till exempel, om en slipskiva fastnar eller kläms av arbetsstycket, kanten på hjulet som går in i klämpunkten kan gräva in i ytan på materialet som får hjulet att klättra ut eller sparka ut. De hjulet kan antingen hoppa mot eller bort från föraren, beroende på

riktningen för hjulets rörelse vid den punkt då det kläms. Slipande hjul kan också gå sönder under dessa förhållanden. Kickback är resultatet av elverktyg felaktig användning och/eller felaktiga driftsprocedurer eller förhållanden och kan vara undvikas genom att vidta lämpliga försiktighetsåtgärder enligt nedan. a) Håll ett stadigt grepp om elverktyget och placera din kropp och arm mot det gör att du kan motstå kastkrafter. Använd alltid hjälphandtag, om det finns, för maximal kontroll över kast eller vridmomentreaktion under uppstart. De Föraren kan kontrollera vridmomentreaktioner eller kastkrafter, om så är lämpligt försiktighetsåtgärder vidtas.

b) Placera aldrig din hand nära det roterande tillbehöret. Tillbehöret kan bakslag över din hand. c)

Placera inte din kropp i det område där elverktyget rör sig bakslag inträffar. Kickback kommer att driva verktyget i motsatt riktning hjulets rörelse vid punkten för att haka. d) Var särskilt

försiktig när du arbetar med hörn, vassa kanter etc. Undvik studsar och hakar i tillbehöret. Hörn, vassa kanter eller studsande

har en tendens att haka fast det roterande tillbehöret och orsaka förlust av kontroll eller bakslag.

e) Fäst inte en sågkedja för träsnideri eller tandad sågklinga. Sådana blad skapar ofta kast och förlust av kontroll.

ALLMÄN

• Använd detta verktyg för att slipa träyborttagning av färgypolering.
  Använd slippapper och svampdyna som medföljer detta verktyg
• Använd endast detta verktyg för
  torrslipning. • Detta verktyg bör inte användas av personer under 16 år
• Dra alltid ur kontakten från strömkällan innan du gör något
  justering eller ändring av något tillbehör
• Arbeta inte med material som innehåller asbest (asbest övervägs carcinogen).

TILLBEHÖR

- Använd endast tillbehör med en tillåten hastighet som motsvarar minst verktygets högsta tomgångshastighet.

Använd inte skadade, deformerade eller vibrerande tillbehör.

ANVÄNDNING UTOMHUS

- Vid användning utomhus, anslut verktyget via en felströmskrets (FI). brytare med en utlösningsström på max 30mA, och använd endast en förlängningssladd som är

avsedd för utomhusbruk och utrustad med ett stänksäkert kopplingsuttag.

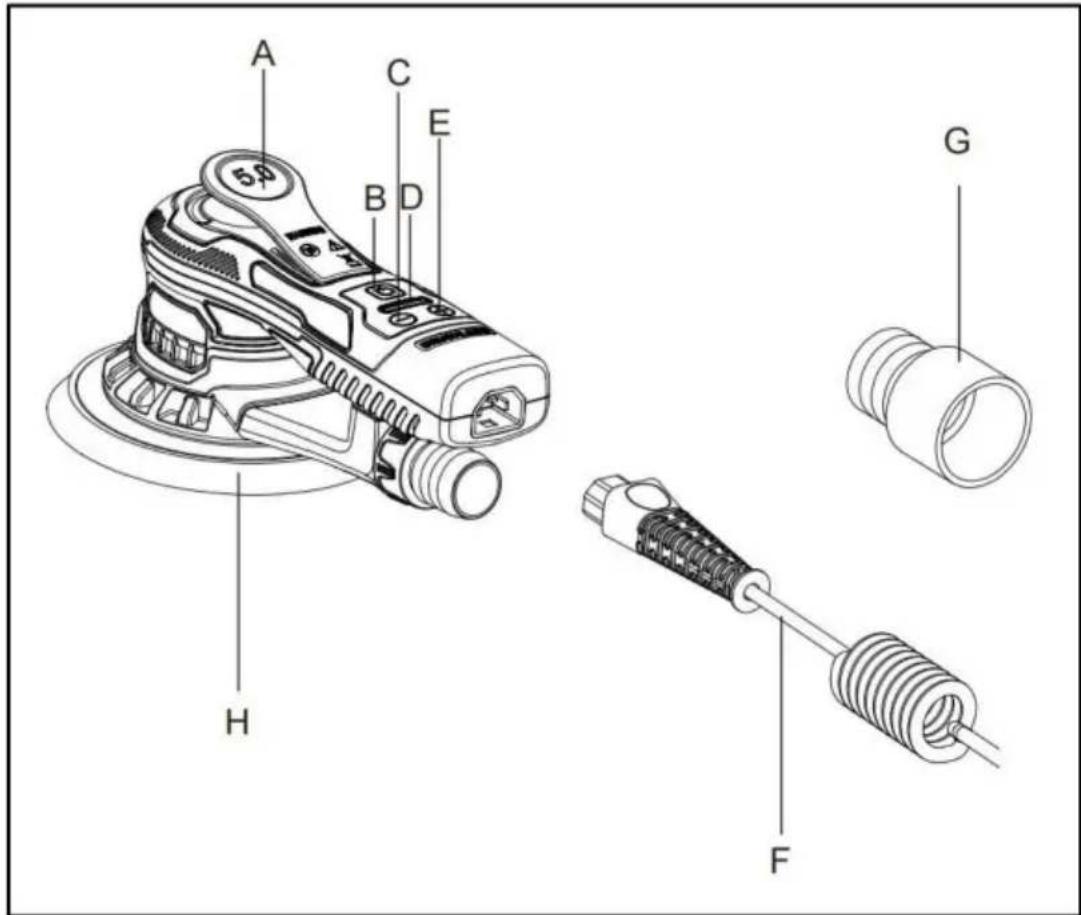

PRODUKTÖVERSIKT

Obs: Använd rätt strömkällas spänning.

Observera: Vissa modeller har 5-tums kardborreskydd som måste köpas separat.

INNAN ANVÄNDNING

Innan du använder apparaten för första gången, dra bort eventuella reklam- och förpackningsmaterial och kontrollera att produkten är ren och dammfri.

Kassera alla plastpåsar försiktigt och håll dem borta från

barn och husdjur. Kontrollera alla komponenter som tillhandahålls enligt listan i denna manual.

• Kontrollera alltid att matningsspänningen är densamma som spänningen anges på verktygets märkskylt (verktyg med en klassificering på 230Vor
  240V kan även anslutas till en 220V matning). • Damm

från material som färg som innehåller bly, vissa träslag, mineraler och metall kan vara skadligt (kontakt med eller inandning av damm)

kan orsaka allergireaktioner och/eller luftvägssjukdomar hos operatören eller åskådare); bär dammask och arbeta med en dammsugaranordning när det går att ansluta.

Vissa typer av damm klassificeras som cancerframkallande (som ek och bokdamm) speciellt i kombination med tillsatser för träkonditionering;

bär dammask och arbeta med en dammsugaranordning när anslutningsbar

• Följ de dammrelaterade nationella kraven för de material du vill ha att arbeta med.
• Säkra arbetsstycket (ett arbetsstycke fastklämt med spännanordningar resp i ett skruvstycke hålls säkrare än för hand). • Kläm inte
  fast verktyget i ett skruvstäd. • Använd
  helt utrullade och säkra förlängningssladdar med en kapacitet på 10 ampere.

EFTER ANVÄNDNING

• Innan du lägger ner verktyget, stäng av motorn och se till att allt rörliga delar har stannat helt
• Efter att ha stängt av verktyget, stoppa aldrig rotationen av tillbehöret med en lateral kraft applicerad mot den.

Korrekt användning av verktyget

Denna slipmaskin är designad för att slipa alla typer av material, t.ex. metaller, trä, sten, plast, etc. med hjälp av slipmedel avsedda för detta ändamål. Använd inte denna slipmaskin för något annat ändamål än det som anges utan att konsultera tillverkaren eller tillverkarens auktoriserade leverantör

Arbetsstationer

Verktyget är avsett att användas som ett handhållet verktyg. Det är det alltid rekommenderas att verktyget ska användas när man står på ett fast golv kan vara i vilken position som helst men innan sådan användning måste operatören vara i en säker position, ha ett stadigt grepp och fotfäste och var medveten om att slipmaskinen kan utveckla en vridmomentreaktion. Se avsnittet "Bruksinstruktioner".

FÄSTA OCH BYTA SLIPPAPPER

Placera slippappret i mitten av slipplattan och tryck på.

Hålen i slippapperet måste vara i linje med hålen i slippapperet

slipplatta. Endast för rund slipplatta: gör en testkörning för att kontrollera det slipskivan kläms fast i mitten.

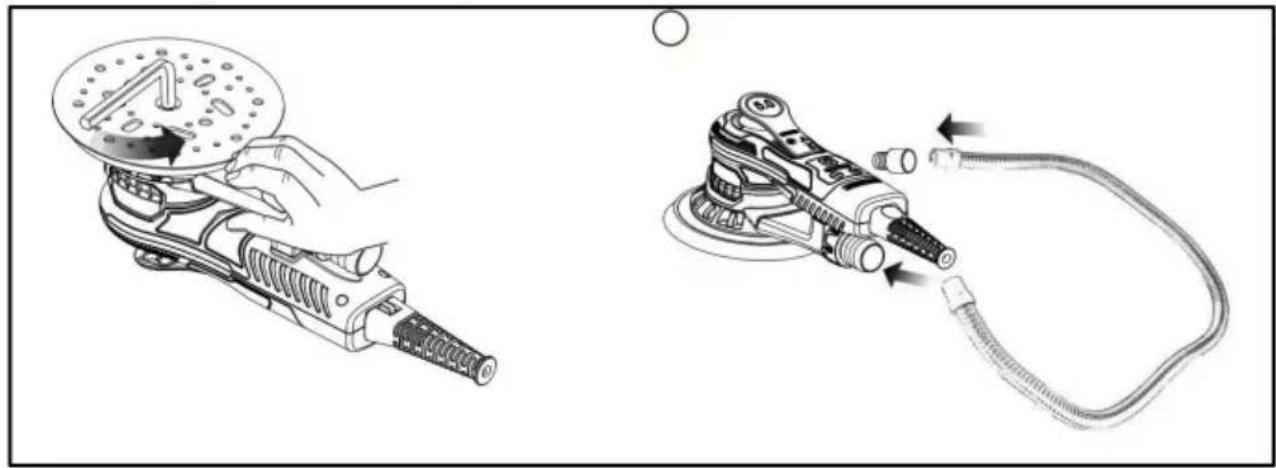

BYTE AV BAKKUDEN

- Vänd på slipmaskinen och placera den på en plan, jämn yta. • Använd S6-nyckeln för att skruva loss skruven i mitten av skivan moturs.

- Ta bort den gamla dynan och byt till den nya. • Dra åt skruven medurs.

MONTERING AV VAKUUMRÖR

- Välj ena änden av vakuumröret, ansluten till dammutloppet maskin.

- Välj en annan ände av vakuumröret, anslut med 35 mm adapter först, sedan kopplad till dammsugaren.

Verktyget är avsett att användas som ett handhållet verktyg. Verktyget kan vara används i vilken position som helst. Notera! Slipmaskinen kan utveckla en vridmomentreaktion när startade. Se till att slipmaskinen är avstängd. Välj ett lämpligt slipmedel och fäst den på stödplattan. Se till att slipmedlet är centrerat på stöddyna. Slå på slipmaskinen genom att trycka på På/Av-knappen, The Sander LED är nu grön.

1. Slipmaskinen kan nu startas genom att trycka på spaken.

2. Hastigheten kan justeras mellan 4 000 rpm och max rpm med justering av spakens läge.

3. Max rpm kan justeras genom att trycka på rpm+eller rpm-, Varje tryckning ökar eller minskar hastigheten med 1 200 rpm tills den när gränserna rpm kan justeras i området 4 000 till 10 000 rpm.

4. Verktyget har två hastighetskontrolllägen. I standardläget är hastigheten kan justeras linjärt genom att ändra spakens läge. I den andra läge förblir hastigheten fast vid det inställda maxvarvtalet när verktyget är körs. När rpm+ och rpm-knapparna trycks ned samtidigt verktyget växlar mellan de två kontrolllägena.
5. Vid slipning, placera alltid verktyget på arbetsytan innan du börjar verktyget. Ta alltid bort verktyget från arbetsytan innan du stannar Detta kommer att förhindra mejsling av arbetsytan på grund av för hög hastighet slipmedel.
6. När slipningen är klar, stäng av slipmaskinen genom att trycka på På/Av-knappen. Slipmaskinens LED är nu släckt.

FELSÖKNINGSGUIDE

Symptom	Möjlig orsak		Lösning
LED-lampan för slipmaskinen visar normalrpm-och rpm+nycklar är normala, men omkopplarenfungerar inte	Skadad Hallkomponenter.		Skicka tillbaka maskinentill efterförsäljningservice, förändrashallkomponenter.
Efter att ha kopplat in, oavsett vadknappen är nedtryckt, lyser LEDkommer inte att lysa.	Strömbrytare skadad.		Byt omkopplarekomponenter.
LED-lampan tänds inteoch maskinen stannararbetssätt.	Ingångsspänningen är lägre än 170VAC±10VAC, maskinengår in i lågspänningskydd.		Byt till högeringångsspänning, ovan180V och lägre285V.
LED1,LED3,LED5 tänds, Övrigalampor släckta.	Ingångsspänningen är högre än 275VAC±10VAC,maskinen går in högtspänningsskydd.		Byt till högeringångsspänning,över 180V ochunder 285V.
LED1, LED6 lyser, annat lyser av.	De tre trådarna i motorn är lös eller bruten.		Skicka tillbaka maskinen till efterförsäljning service för reparation.

RENGÖRING & FÖRVARING

1. Dra ur nätsladden och se till att produkten är stoppad före rengöring.
2. Torka av med en torr handduk, blöt inte i vätska.
3. Håll alltid verktyg och sladd rena (särskilt ventilationsöppningar).
4. Försök inte rengöra ventilationsöppningar genom att föra in spetsiga föremål genom öppningar.

TIPS: Tryckluft kan användas för att rengöra pulvret på ytan av produkten.

1. Koppla alltid ur maskinen före förvaring.
2. Se alltid till att maskinen är rengjord, kyld och torkad innan den sträng.
3. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

Teknisk support och e-garanticertifikat
