R7313 - Schleifmaschine Vevor - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts R7313 Vevor als PDF.
| Produkttyp | Exzenterschleifer |
| Marke | Vevor |
| Modell | R7313 |
| Versorgungsspannung | 120 V AC 60 Hz / 220-240 V AC 50 Hz |
| Leistung | 350 W |
| Leerlaufdrehzahl | 4.000 - 10.000 U/min |
| Tellerdurchmesser | 5 Zoll (127 mm) oder 6 Zoll (150 mm) |
| Exzenter | 5 mm |
| Absauganschluss | 28 mm |
| Gewicht | ca. 1,5 kg |
| Schutzklasse | II (Doppelisolierung) |
| Drehzahlregelung | Elektronisch mit Rändelrad und Tasten +/– |
| Drehzahlmodi | Linear (progressiv) und fest (gespeichert) |
| Betriebsanzeige-LED | LED Betriebsanzeige |
| Sicherheitsfunktionen | Unter- und Überspannungsschutz |
| Verwendung | Trockenschleifen von Holz, Metall, Kunststoff, Stein |
| Mitgeliefertes Zubehör | Schleifpapier, Schaumstoffpad, S6-Schlüssel |
| Wartung | Reinigung der Lüftungsschlitze mit Druckluft |
| Lagerung | Vor dem Einlagern abziehen, reinigen, trocknen |
Häufig gestellte Fragen - R7313 Vevor
Benutzerfragen zu R7313 Vevor
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Schleifmaschine kostenlos im PDF-Format! Finden Sie Ihr Handbuch R7313 - Vevor und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. R7313 von der Marke Vevor.
BEDIENUNGSANLEITUNG R7313 Vevor
REINIGUNG UND LAGERUNG
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

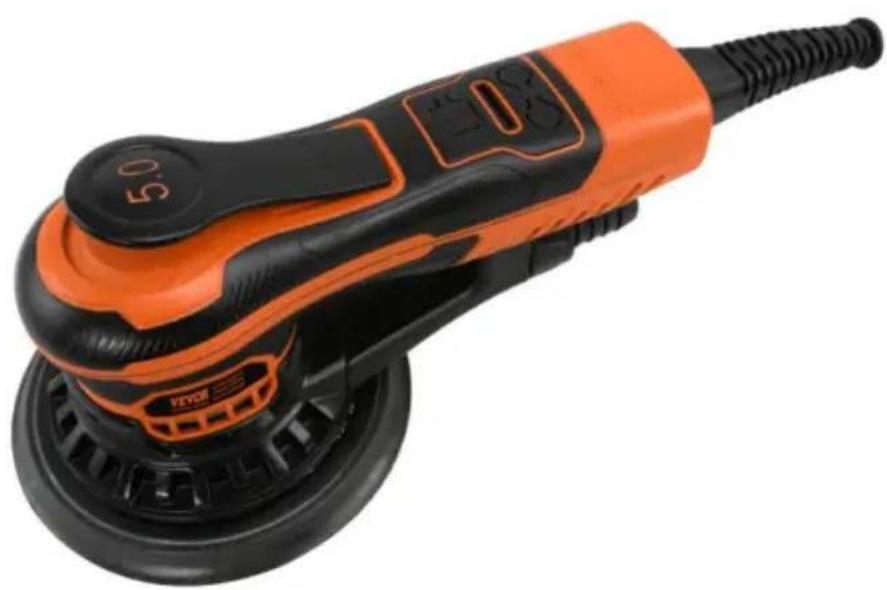

EXZENTERSCHLEIFER
MODELL: R7313
Wir sind bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.
VEVOR®
TOUGH TOOLS, HALF PRICE
EXZENTERSCHLEIFER
MODELL: R7313
Brauchen Sie Hilfe? Kontaktieren Sie uns!
Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.
 | Warnung-Um das Verletzungsrisiko zu verringern, muss der BenutzerLesen Sie die Bedienungsanleitung sorgfältig durch. |
     | Tragen Sie bei der Arbeit immer eine ANSI-geprüfte Schutzbrille mit Werkzeugen und Geräten.Tragen Sie einen Augenschutz.Tragen Sie einen Gehörschutz.Tragen Sie Schutzhandschuhe.Tragen Sie eine Staubmaske.Tragen Sie schützendes und rutschfestes Schuhwerk. |
  | Compliance ist eine Sicherheitszertifizierung der EG und des Vereinigten Königreichs. |
 | Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne durch bedeutet, dass das Produkt einer getrennten Entsorgung unterliegt Sammlung in der Europäischen Union. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Produkte gekennzeichnete Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Abfall, sondern müssen zur Wiederverwertung an einer Sammelstelle abgegeben werden elektrische und elektronische Geräte. |
 | Schalten Sie das Produkt aus und trennen Sie es von der Stromversorgung vor Montage, Reinigung, Einstellungen, Wartung, Lagerung und Transport. |
 | Dieses Produkt ist in Schutzklasse II. Das heißt, es ist ausgestattet mit verstärkter oder doppelter Isolierung. |
WICHTIGE SICHERHEITSHINWEISE
Vielen Dank, dass Sie dieses Produkt verwenden. Um sicherzustellen, dass Sie
Um die Maschine richtig zu bedienen, lesen Sie diese Anleitung sorgfältig durch, bevor Sie
und bewahren Sie sie für spätere Verwendung gut auf. Bitte lesen Sie sie unbedingt
die Vorsichtsmaßnahmen und Sicherheitsregeln auf dieser Seite, um Ihre sichere Verwendung zu gewährleisten.
In diesem Handbuch werden Sicherheitshinweise und Vorsichtsmaßnahmen sowie Bedienung, Wartung
und Reinigung beschrieben. Die in diesem Handbuch beschriebenen Hinweise und Anweisungen
Das Handbuch kann nicht alle möglichen Bedingungen und Situationen abdecken, die auftreten können.
Vorsicht und gesunder Menschenverstand sind in diesem Produkt nicht eingebaut, da wir glauben
dass die Verwendung diesen Vorschriften entspricht. Wenn Sie Probleme haben, rufen Sie uns bitte an.
Versuchen Sie nicht, die Probleme selbst zu beheben, da dies zu Verletzungen führen kann.
oder Sachschäden.
Bitte lesen Sie ALLE Anweisungen, bevor Sie Ihre Maschine verwenden.
1. SICHERHEIT AM ARBEITSBEREICH
- Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Unordnung oder dunkle Bereiche laden Unfälle.
- Betreiben Sie Elektrowerkzeuge nicht in explosionsgefährdeten Bereichen, wie z. B. in
Vorhandensein von brennbaren Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge erzeugen Funken, da dies den Staub oder die Dämpfe entzünden könnte.
- Halten Sie Kinder und andere Personen während der Benutzung eines Elektrowerkzeugs fern.
Durch Ablenkung können Sie die Kontrolle verlieren.
2. ELEKTRISCHE SICHERHEIT
- Der Stecker des Elektrowerkzeugs muss in die Steckdose passen. Verändern Sie den Stecker niemals in irgendeiner Weise.
Verwenden Sie keine Adapterstecker mit geerdetem Netzstecker.
Werkzeuge. Unveränderte Stecker und passende Steckdosen verringern das Risiko von Stromschlägen.
- Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizkörpern, Herden und
Kühlschränken. Es besteht ein erhöhtes Risiko für elektrischen
Stromschlag, wenn Ihr Körper geerdet ist. • Setzen Sie
Elektrowerkzeuge nicht Regen oder Nässe aus.
Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Missbrauchen Sie das Kabel nicht. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder
Trennen Sie das Elektrowerkzeug vom Stromnetz. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder
bewegliche Teile. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags.
- Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie ein Verlängerungskabel, das für den Einsatz im Freien geeignet ist. Die Verwendung eines für den Außenbereich geeigneten Kabels verringert das Risiko eines Stromschlags.
- Wenn der Betrieb eines Elektrowerkzeugs in feuchter Umgebung unvermeidlich ist, verwenden Sie einen Fehlerstrom-Schutzschalter. Der Einsatz eines Fehlerstrom-Schutzschalters reduziert die Gefahr eines Stromschlags.
3. PERSÖNLICHE SICHERHEIT
- Bleiben Sie wachsam, achten Sie darauf, was Sie tun, und verwenden Sie Ihren gesunden Menschenverstand, wenn Sie ein Elektrowerkzeug benutzen. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten. Ein Moment der Unachtsamkeit beim Umgang mit Elektrowerkzeugen kann zu schweren Verletzungen führen.
Verletzungen. • Verwenden Sie persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz je nach Einsatzbedingungen verringern das persönliche
Verletzungen.
- Verhindern Sie unbeabsichtigtes Starten. Stellen Sie sicher, dass sich der Schalter in der Aus-Position befindet, bevor Sie das Werkzeug an die Stromquelle und/oder den Akku anschließen, es aufnehmen oder tragen. Das Tragen von Elektrowerkzeugen mit dem Finger auf dem Schalter oder das Einschalten von Elektrowerkzeugen mit eingeschaltetem Schalter kann zu Unfällen führen. • Entfernen Sie vor dem Einschalten des Elektrowerkzeugs alle Einstellschlüssel oder Schraubenschlüssel.
Ein in einem rotierenden Teil des Elektrowerkzeugs steckender Schraubenschlüssel oder Schlüssel kann zu Verletzungen führen. - Überstrecken Sie sich
nicht. Achten Sie stets auf einen sicheren Stand und halten Sie das Gleichgewicht.
Dies ermöglicht eine bessere Kontrolle des Elektrowerkzeugs in unerwarteten Situationen. • Ziehen Sie sich angemessen an. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Weite Kleidung, Schmuck oder lange
Haare können in beweglichen Teilen hängen bleiben.
Wenn Vorrichtungen für den Anschluss von Staubabsaugung und
Sammelstellen vorhanden sind, stellen Sie sicher, dass diese angeschlossen und ordnungsgemäß genutzt werden. Durch Staubabsaugung können staubbedingte Gefahren verringert werden.
4. VERWENDUNG UND PFLEGE VON ELEKTROWERKZEUGEN
- Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie das richtige Elektrowerkzeug für Ihre Anwendung. Das richtige Elektrowerkzeug erledigt die Arbeit besser und sicherer bei der
- Benutzen Sie das Elektrowerkzeug nicht, wenn der Schalter nicht funktioniert. Das Benutzen eines Elektrowerkzeugs, das nicht mit dem Schalter gesteuert werden kann, ist gefährlich und
- Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akkupack, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Elektrowerkzeug lagern. Solche vorbeugenden Sicherheitsmaßnahmen verringern das Risiko eines unbeabsichtigten Startens des Elektrowerkzeugs. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf und lassen Sie Personen, die mit dem Elektrowerkzeug oder dieser Anleitung nicht vertraut sind, das Gerät nicht benutzen. Elektrowerkzeuge sind in den Händen von unerfahrenen Benutzern gefährlich. • Warten Sie Elektrowerkzeuge. Überprüfen Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen, Teile gebrochen sind oder andere Zustände vorliegen, die die Leistung des Elektrowerkzeugs beeinträchtigen können. Lassen Sie das Elektrowerkzeug bei Beschädigung vor dem Einsatz reparieren. Viele Unfälle werden durch schlecht gewartete Elektrowerkzeuge verursacht. • Halten Sie Schneidwerkzeuge scharf und sauber. Ordnungsgemäß gewartete Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu kontrollieren. • Verwenden Sie Elektrowerkzeug, Zubehör und Werkzeugbits usw. gemäß diesen Anweisungen unter Berücksichtigung der Arbeitsbedingungen und der Verwendung. Die Verwendung des Elektrowerkzeugs für andere Zwecke als die beabsichtigte Verwendung kann zu einer gefährlichen Situation führen.
5. SERVICE
- Lassen Sie Ihr Elektrowerkzeug nur von einem qualifizierten Reparaturfachmann reparieren und verwenden Sie dabei identische Ersatzteile. Dadurch wird die Sicherheit des Werkzeugs gewährleistet.
SICHERHEITSHINWEISE FÜR SCHLEIFER
1. SICHERHEITSHINWEISE FÜR ALLE ARBEITSVORGÄNGE
a) Dieses Elektrowerkzeug ist für den Einsatz als Schleifgerät vorgesehen. Lesen Sie alle Sicherheitshinweise,
Warnungen, Anweisungen, Abbildungen und Spezifikationen, die mit diesem
Elektrowerkzeug geliefert werden. Die Nichtbeachtung aller unten aufgeführten Anweisungen kann zu
Stromschlag, Feuer und/oder schweren Verletzungen führen.
b) Dieses Elektrowerkzeug ist nicht zum Schleifen, Bürsten oder Schneiden geeignet.
Arbeiten, für die das Elektrowerkzeug nicht ausgelegt ist, können
eine Gefahr darstellen und zu Verletzungen führen. c)
Lassen Sie keine losen Teile der Motorhaube oder deren Befestigungsschnüre
frei drehen. Verstauen oder schneiden Sie alle losen Befestigungsschnüre ab. Lose und
rotierende Befestigungsschnüre können Ihre Finger verwickeln oder am Werkstück hängen bleiben.
d)
Verwenden Sie kein Zubehör, das nicht speziell für dieses Elektrowerkzeug vorgesehen und vom Hersteller empfohlen wurde. Nur weil das Zubehör an Ihrem Elektrowerkzeug angebracht werden kann, ist ein sicherer Betrieb nicht gewährleistet.
e) Die Nenndrehzahl des Zubehörs muss mindestens der auf dem Elektrowerkzeug angegebenen Höchstgeschwindigkeit entsprechen. Zubehör, das schneller als seine Nenndrehzahl läuft, kann auseinanderfliegen.
f) Der Außendurchmesser und die Dicke des Zubehörs müssen innerhalb der Belastbarkeit Ihres Elektrowerkzeugs liegen. Falsch dimensionierte Zubehörteile können nicht ausreichend geschützt oder kontrolliert werden.
g) Die Dorngröße von Rädern, Flanschen, Stützellern oder anderem Zubehör muss richtig auf die Spindel des Elektrowerkzeugs passen. Zubehör mit Dornlöchern, die nicht mit den Befestigungsteilen des Elektrowerkzeugs übereinstimmen, führt zu Unwucht, übermäßigen Vibrationen und Kontrollverlust.
Die auf dem Elektrowerkzeug angegebene Höchstgeschwindigkeit. Zubehör, das schneller läuft als
ihre Nenngeschwindigkeit kann auseinanderfliegen.
f) Der Außendurchmesser und die Dicke Ihres Zubehörs müssen innerhalb
die Belastbarkeit Ihres Elektrowerkzeugs. Falsch dimensionierte Zubehörteile können nicht
ausreichend geschützt oder kontrolliert werden. g)
Die Dorngröße von Rädern, Flanschen, Stützellern oder anderem Zubehör
muss richtig auf die Spindel des Elektrowerkzeugs passen. Zubehör mit Dorn
Löchern, die nicht mit den Befestigungsteilen des Elektrowerkzeugs übereinstimmen, führt zu
Unwucht, übermäßiger Vibration und zum Verlust der Kontrolle.
h) Verwenden Sie kein beschädigtes Zubehör. Überprüfen Sie vor jedem Gebrauch das
Zubehör wie Schleifscheiben für Absplitterungen und Risse, Stützteller für
Risse, Abnutzung oder übermäßigen Verschleiß, Drahtbürsten für lose oder gerissene Drähte. Wenn die
Wenn das Elektrowerkzeug oder Zubehör herunterfällt, überprüfen Sie es auf Schäden oder installieren Sie einen
unbeschädigtes Zubehör. Nach der Überprüfung und Installation eines Zubehörs sollten Sie
und umstehende Personen sich von der Ebene des rotierenden
und lassen Sie das Elektrowerkzeug eine Stunde lang mit maximaler Leerlaufdrehzahl laufen.
Minute. Beschädigte Zubehörteile brechen normalerweise während dieses Tests auseinander
Zeit.
i) Tragen Sie persönliche Schutzausrüstung. Je nach Anwendung verwenden Sie
Gesichtsschutz,
Schutzbrille oder Schutzgläser. Tragen Sie ggf. eine Staubmaske, Gehörschutz
Schutzhandschuhe und Schürze, die kleine abrasive oder
Werkstücksplitter. Der Augenschutz muss in der Lage sein,
herumfliegende Trümmer, die bei verschiedenen Operationen entstehen. Die Staubmaske oder Atemschutzmaske muss in der Lage sein, die bei Ihrem Betrieb entstehenden Partikel zu filtern.
Länger andauernde Belastung durch Lärm mit hoher Intensität kann zu Hörverlust führen.
j) Halten Sie umstehende Personen in sicherem Abstand vom Arbeitsbereich.
Der Arbeitsbereich muss persönliche Schutzausrüstung tragen. Fragmente der
Das Werkstück oder ein zerbrochenes Zubehörteil können wegfliegen und Verletzungen verursachen, die im unmittelbaren Arbeitsbereich. k) Positionieren
Sie das Kabel so, dass es nicht in der Nähe des rotierenden Zubehörs ist. Wenn Sie die Kontrolle verlieren,
Das Kabel kann durchtrennt oder eingeklemmt werden und Ihre Hand oder Ihr Arm können in das Spinnzubehör.
I) Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug zum Stillstand gekommen ist vollständig zum Stillstand. Das rotierende Zubehör kann sich an der Oberfläche festsetzen und das m) Lassen Sie das Elektrowerkzeug nicht
laufen, während Sie es tragen.
Der Kontakt mit dem rotierenden Zubehör könnte Ihre Kleidung beschädigen und die
n) Reinigen Sie regelmäßig die
Lüftungsschlitze des Elektrowerkzeugs. Der Lüfter des Motors saugt die
Staub im Gehäuse und übermäßige Ansammlung von Metallpulver
kann elektrische Gefahren verursachen.
o) Betreiben Sie das Elektrowerkzeug nicht in der Nähe von brennbaren Materialien. Funken könnten diese Materialien entzünden.
p) Verwenden Sie kein Zubehör, das flüssige Kühlmittel benötigt. Die Verwendung von Wasser oder anderen flüssige Kühlmittel können einen Stromschlag oder Schock verursachen.
2. KICKBACK UND DAMIT VERBUNDENE WARNHINWEISE
Ein Rückschlag ist eine plötzliche Reaktion auf ein eingeklemmtes oder hängengebliebenes rotierendes
Rad, einen Stützteller, eine Bürste oder ein anderes Zubehör. Einklemmen oder Hängenbleiben verursacht
schnelles Blockieren des rotierenden Zubehörs, was wiederum dazu führt, dass
das Elektrowerkzeug unkontrolliert in die entgegengesetzte Richtung gezwungen wird
zur Drehung des Zubehörs am Bindungspunkt.
Wenn beispielsweise eine Schleifscheibe am Werkstück hängen bleibt oder eingeklemmt wird,
kann die Kante des Rades, die in den Quetschpunkt eintritt, in die
Oberfläche des Materials eindringen, wodurch das Rad herausklettert oder herausschlägt. Die
Das Lenkrad kann je nach Fahrer entweder auf den Fahrer zu oder von ihm weg springen.
Richtung der Bewegung des Rades an der Klemmstelle. Schleifräder
können unter diesen Bedingungen auch brechen. Rückschlag ist das Ergebnis von Elektrowerkzeug
Missbrauch und/oder falsche Betriebsverfahren oder Bedingungen und kann
vermieden werden, indem Sie die unten aufgeführten Vorsichtsmaßnahmen ergreifen.
a) Halten Sie das Elektrowerkzeug fest und positionieren Sie Ihren Körper und Arm so,
dass Sie Rückschlagkräften entgegenwirken können. Verwenden Sie immer den Zusatzhandgriff, falls vorhanden,
für maximale Kontrolle über Rückschlag oder Drehmomentreaktion beim Start. Die
Der Bediener kann Drehmomentreaktionen oder Rückschlagkräfte kontrollieren, wenn richtig
Vorsichtsmaßnahmen getroffen
werden. b) Halten Sie Ihre Hand niemals in die Nähe des rotierenden Zubehörs. Das Zubehör kann
c) Halten Sie Ihren Körper von der
Bewegung des Elektrowerkzeugs fern, wenn es
Rückschlag auftritt. Der Rückschlag treibt das Werkzeug in die entgegengesetzte Richtung
die Bewegung des Rades an der Stelle, an der es hängen bleibt. d)
Gehen Sie besonders vorsichtig vor, wenn Sie Ecken, scharfe Kanten usw. bearbeiten. Vermeiden Sie
das Zubehörteil aufprallt und hängen bleibt. Ecken, scharfe Kanten oder aufprallende
neigen dazu, sich am rotierenden Zubehör zu verfangen und einen Kontrollverlust zu verursachen
oder Rückschlag.
e) Befestigen Sie keine Sägekette, kein Holzschnitzsägeblatt und kein gezahntes Sägeblatt.
Bei solchen Klingen kommt es häufig zu Rückschlägen und Kontrollverlust.
ALLGEMEIN
- Verwenden Sie dieses Werkzeug zum Schleifen von Holz, Entfernen von Farbe und
Polieren. • Verwenden Sie das mit diesem Werkzeug mitgelieferte Schleifpapier und den Schwamm.
- Verwenden Sie dieses Werkzeug nur zum
Trockenschleifen. • Dieses Werkzeug darf nicht von Personen unter 16 Jahren verwendet werden.
- Ziehen Sie immer den Stecker aus der Steckdose, bevor Sie
Anpassung oder Austausch von Zubehörteilen
- Bearbeiten Sie keine asbesthaltigen Materialien (Asbest gilt als
krebserregend).
ZUBEHÖR
- Verwenden Sie nur Zubehör mit einer zulässigen Geschwindigkeit, die mindestens der höchsten Leerlaufdrehzahl des Werkzeugs entspricht.
Keine beschädigten, verformten oder vibrierenden Zubehörteile verwenden.
Verwendung im Außenbereich
- Bei Einsatz im Außenbereich das Gerät über einen Fehlerstrom-Schutzschalter (FI) anschließen mit einem Auslösestrom von maximal 30 mA und verwenden Sie nur ein Verlängerungskabel, das
für den Einsatz im Außenbereich vorgesehen und mit einer spritzwassergeschützten Kupplungssteckdose ausgestattet ist.

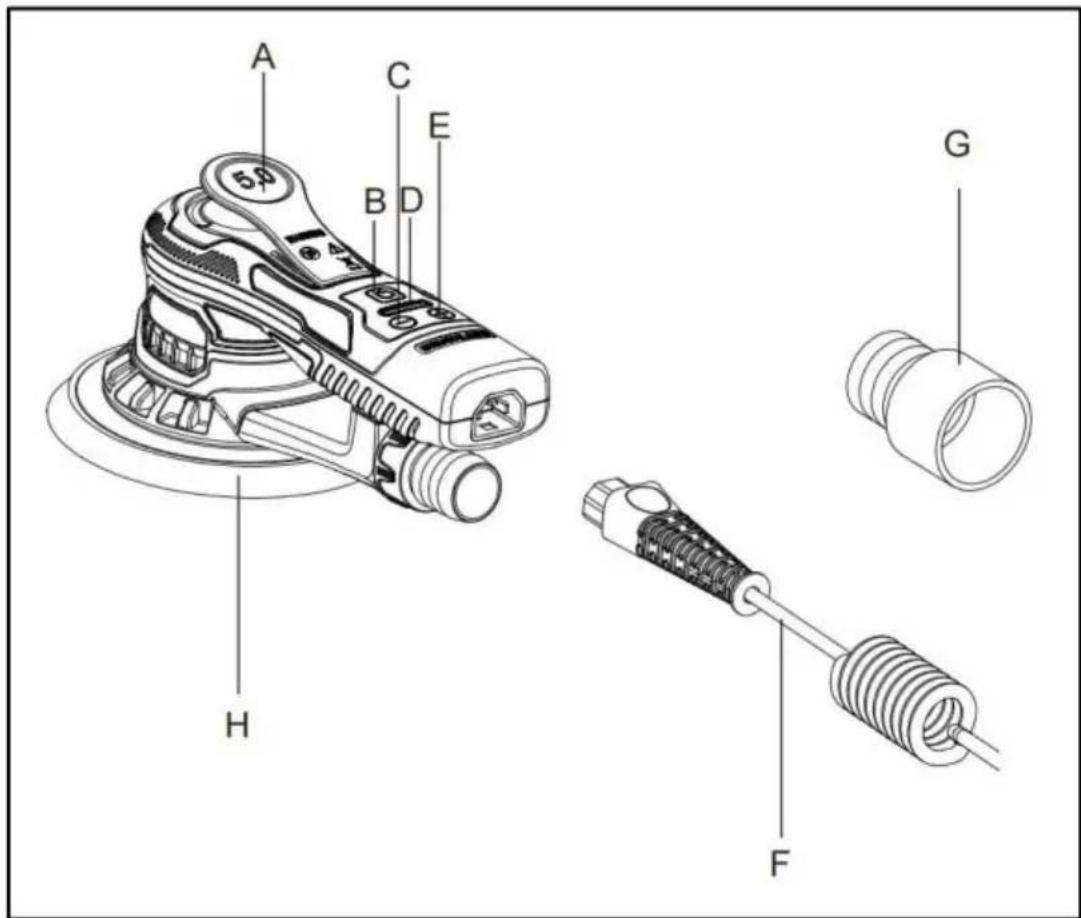

PRODUKTÜBERSICHT
E. Drehzahl - F. Netzkabel
Adapter anschließen H. Stützteller
PRODUKTPARAMETER
| MODELL | Region | Stromspannung | Netzsteckertyp | |
| R7313 | Norden Amerika | Wechselstrom 120 V, 60 Hz, 350 W | amerikanisch STECKER | |
| Europa | Wechselstrom 220-240 V 50 Hz | 350 W | europäisch STECKER | |
| Australien | Wechselstrom 220-240 V 50 Hz | 350 W | Australien-Stecker | |
| Leerlaufdrehzahl | 4000 - 10000 U/min | |||
| Durchm.ÿMax | 5 Zoll (127 mm) / 6 Zoll (150 mm) | |||
| Exzenter | 5 mm | |||
| Adapter anschließen | ÿ28 mm | |||
Hinweis: Bitte verwenden Sie die richtige Stromquellenspannung.
Achtung: Einige Modelle haben 5-Zoll-Klett-Stützteller, die separat erworben werden müssen.
VOR DEM GEBRAUCH
Vor der ersten Inbetriebnahme alle Werbe- und
Verpackungsmaterialien entfernen und prüfen, ob das Produkt sauber und staubfrei ist.
Bitte entsorgen Sie alle Plastiktüten sorgfältig und bewahren Sie sie fern von
Kindern und Haustieren auf. Überprüfen Sie alle mitgelieferten Komponenten gemäß der Liste in diesem Handbuch.
- Überprüfen Sie immer, dass die Versorgungsspannung mit der Spannung übereinstimmt, die auf dem Typenschild des Werkzeugs angegeben ist (Werkzeuge mit einer Leistung von 230V bis 240V können auch an eine 220-V-Stromversorgung angeschlossen werden).
- Staub von Materialien wie bleihaltiger Farbe, einigen Holzarten, Mineralien und Metall kann gesundheitsschädlich sein (Kontakt mit oder Einatmen des Staubs
kann allergische Reaktionen und/oder Atemwegserkrankungen beim Bediener oder umstehenden Personen verursachen); tragen Sie eine Staubmaske und arbeiten Sie mit einem Staubabsauggerät, wenn anschließbar.
Bestimmte Staubarten gelten als krebserregend (z. B. Eichen- und
Buchenmehl), insbesondere in Verbindung mit Zusätzen zur Holzaufbereitung.
Tragen Sie eine Staubmaske und arbeiten Sie mit einer Staubabsaugung, wenn anschließbar.
- Beachten Sie die staubbezogenen nationalen Anforderungen für die Materialien, die Sie bearbeiten.
- Sichern Sie das Werkstück (ein mit Spannvorrichtungen eingespanntes Werkstück oder im Schraubstock wird sicherer gehalten als mit der Hand).
Spannen Sie das Werkzeug nicht in einen Schraubstock ein.
Verwenden Sie vollständig abgerollte und sichere Verlängerungskabel mit einer Kapazität von 10 Ampere.
NACH DEM GEBRAUCH
- Bevor Sie das Werkzeug ablegen, schalten Sie den Motor aus und stellen Sie sicher, dass alle beweglichen Teile völlig zum Stillstand gekommen sind.
- Nach dem Ausschalten des Werkzeugs darf die Drehung des Zubehörs niemals durch seitliche Kraft, die dagegen ausgeübt wird, gestoppt werden.
Richtiger Einsatz des Werkzeugs
Dieser Schleifer ist zum Schleifen aller Arten von Materialien, d. h. Metalle, Holz, Stein, Kunststoffe usw., mit speziell dafür vorgesehenen Schleifmitteln konzipiert. Verwenden Sie keine anderen Schleifmittel.
Verwenden Sie diesen Schleifer nicht für andere als die angegebenen Zwecke, ohne Rücksprache mit dem Hersteller oder einem autorisierten Lieferanten des Herstellers.
Arbeitsplätze
Das Werkzeug ist für den Einsatz als Handwerkzeug vorgesehen. Es ist immer in einer stabilen Position zu halten.
Es wird empfohlen, das Werkzeug auf festem Boden zu verwenden.
Es kann in jeder Position sein, aber vor einer solchen Verwendung muss der Bediener in einer sicheren Position sein.
Sichere Position, festen Halt und Stand und seien Sie sich bewusst, dass der Schleifer
kann eine Drehmomentreaktion entwickeln. Siehe Abschnitt „Bedienungsanleitung“.
Anbringen und Wechseln des Schleifpapiers
Das Schleifpapier mittig auf den Schleifteller legen und andrücken.
Die Löcher im Schleifpapier müssen mit den Löchern im
Schleifteller übereinstimmen. Nur für runden Schleifteller: Führen Sie einen Probelauf durch, um zu prüfen, ob die Schleifscheibe mittig eingespannt ist.

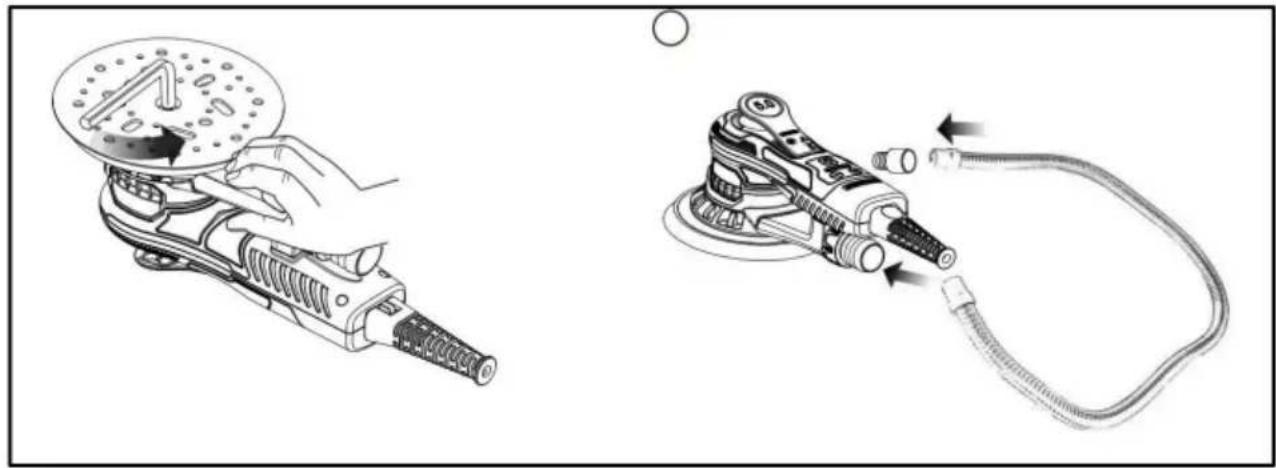

AUSTAUSCH DES STÜTZTELLERS
- Drehen Sie den Schleifer um und legen Sie ihn auf eine flache, ebene Fläche. • Lösen Sie mit dem S6-Schlüssel die Schraube in der Mitte der Scheibe gegen den Uhrzeigersinn.
- Entfernen Sie den alten Belag und wechseln Sie zum neuen. • Ziehen Sie die Schraube im Uhrzeigersinn fest.
VAKUUMROHRINSTALLATION
- Wählen Sie ein Ende des Vakuumrohrs, das mit dem Staubauslass der Maschine verbunden wird.
- Wählen Sie ein anderes Ende des Vakuumrohrs und verbinden Sie es mit einem 35-mm-Adapter zuerst, dann mit dem Staubsauger verbunden.
Das Werkzeug ist für den Einsatz als Handwerkzeug vorgesehen. Das Werkzeug kann
in jeder Position verwendet werden. Hinweis! Der Schleifer kann eine Drehmomentreaktion entwickeln, wenn er gestartet wird. Stellen Sie sicher, dass der Schleifer ausgeschaltet ist. Wählen Sie ein geeignetes Schleifmittel
und befestigen Sie es am Stützteller. Stellen Sie sicher, dass das Schleifmittel mittig auf dem Schleifteller liegt. Schalten Sie den Schleifer durch Drücken der Ein-/Aus-Taste ein. Die LED leuchtet jetzt grün.
- Jetzt kann der Schleifer durch Drücken des Hebels gestartet werden.
- Die Drehzahl kann zwischen 4.000 U/min und max. U/min eingestellt werden, indem die Position des Hebels eingestellt wird.
- Die maximale Drehzahl kann durch Drücken von rpm+ oder rpm- eingestellt werden. Erhöht oder verringert die Drehzahl um 1.200 U/min, bis die Grenzen erreicht sind. Die Drehzahl ist im Bereich von 4.000 bis 10.000 U/min einstellbar.
- Das Werkzeug verfügt über zwei Geschwindigkeitsregelungsmodi. Im Standardmodus kann die Geschwindigkeit durch Veränderung der Hebelposition linear eingestellt werden.
Im Modus bleibt die Drehzahl bei der eingestellten maximalen Drehzahl konstant, wenn das Werkzeug. Wenn die Tasten rpm+ und rpm- gleichzeitig gedrückt werden,
Das Werkzeug wechselt zwischen den beiden Steuerungsmodi.
- Legen Sie beim Schleifen das Werkzeug immer auf die Arbeitsfläche, bevor Sie das Werkzeug starten. Entfernen Sie das Werkzeug immer von der Arbeitsfläche, bevor Sie aufhören. Dadurch wird verhindert, dass die Arbeitsfläche durch zu hohe Geschwindigkeit des Schleifmittels beschädigt wird.
- Wenn der Schleifvorgang abgeschlossen ist, schalten Sie den Schleifer durch Drücken der Ein-/Aus-Taste aus. Die Schleifer-LED ist jetzt ausgeschaltet.
ANLEITUNG ZUR FEHLERSUCHE
| Symptom | Mögliche Ursache | Lösung | |
| Die Schleifer-LED zeigt normal an, rpm- und rpm+Tasten sind normal, aber der Schalter funktioniert nicht | Beschädigte HalleKomponenten. | Maschine zurückschicken zum After-SalesService, Änderung Hallenkomponenten. | |
| Nach dem Einstecken, egal was Taste gedrückt wird, leuchtet die LED leuchtet nicht. | Schalter beschädigt. | Schalter ändern Komponenten. | |
| Die LED-Leuchte leuchtet nicht und die Maschine bleibt stehen Arbeiten. | Die Eingangsspannung ist niedriger als 170VAC±10VAC, die Maschine tritt in Niederspannung ein Schutz. | Wechsel nach rechts Eingangsspannung, über 180 V und darunter 285 V. | |
| Die LED1, LED3, LED5 leuchten, die anderen Lichter sind aus. | Die Eingangsspannung ist höher als 275VAC±10VAC, die Maschine geht hoch Spannungsschutz. | Wechsel nach rechts Eingangsspannung, über 180V und unter 285 V. | |
| Die LED1,LED6 leuchten, andere Licht aus. | Die drei Drähte des Motor sind lose oder gebrochen. | Maschine zurückschicken zum After-Sales Service zur Reparatur. | |
REINIGUNG & LAGERUNG
- Bitte ziehen Sie den Netzstecker und stellen Sie sicher, dass das Produkt gestoppt ist, bevor Sie es reinigen.
- Mit einem trockenen Handtuch abwischen, nicht in Flüssigkeit einweichen.
- Halten Sie Werkzeug und Kabel stets sauber (insbesondere Lüftungsschlitze).
- Versuchen Sie nicht, Lüftungsschlitze durch Einführen spitzer Gegenstände in die Öffnungen zu reinigen.
TIPP: Mit Druckluft kann das Pulver von der Oberfläche des Produkts entfernt werden.
- Trennen Sie die Maschine vor der Lagerung immer vom Stromnetz.
- Stellen Sie immer sicher, dass die Maschine gereinigt, abgekühlt und getrocknet ist, bevor Sie sie lagern.
- Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.
Hersteller: Shanghaimuxinmuyeyouxiangongsi
Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.
Importiert nach AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien
Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Ort, Rancho Cucamonga, CA 91730
| Vertreter der EG |
E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.
| UK REP |
Technischer Support und E-Garantie-Zertifikat
2. ELEKTRISCHE SICHERHEIT
4. VERWENDUNG UND PFLEGE VON ELEKTROWERKZEUGEN
ANBRINGEN UND WECHSELN DES SCHLEIFPAPIERS
| UK | REP |
- REINIGUNG UND LAGERUNG
- EXZENTERSCHLEIFER
- VEVOR®
- TOUGH TOOLS, HALF PRICE
- BRAUCHEN SIE HILFE? KONTAKTIEREN SIE UNS
- TECHNISCHER SUPPORT UND E-GARANTIE-ZERTIFIKAT WWW.VEVOR.COM/SUPPORT
- WICHTIGE SICHERHEITSHINWEISE
- BITTE LESEN SIE ALLE ANWEISUNGEN, BEVOR SIE IHRE MASCHINE VERWENDEN
- SICHERHEIT AM ARBEITSBEREICH
- ELEKTRISCHE SICHERHEIT
- PERSÖNLICHE SICHERHEIT
- VERWENDUNG UND PFLEGE VON ELEKTROWERKZEUGEN
- SERVICE
- SICHERHEITSHINWEISE FÜR SCHLEIFER
- SICHERHEITSHINWEISE FÜR ALLE ARBEITSVORGÄNGE
- KICKBACK UND DAMIT VERBUNDENE WARNHINWEISE
- ALLGEMEIN
- ZUBEHÖR
- VERWENDUNG IM AUSSENBEREICH
- PRODUKTÜBERSICHT
- VOR DEM GEBRAUCH
- NACH DEM GEBRAUCH
- RICHTIGER EINSATZ DES WERKZEUGS
- ARBEITSPLÄTZE
- ANBRINGEN UND WECHSELN DES SCHLEIFPAPIERS
- AUSTAUSCH DES STÜTZTELLERS
- VAKUUMROHRINSTALLATION
- REINIGUNG & LAGERUNG
Marke : Vevor
Modell : R7313
Kategorie : Schleifmaschine
