R7313 - Szlifierka Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Szlifierka mimośrodowa
Marka	Vevor
Model	R7313
Napięcie zasilania	120 V AC 60 Hz / 220-240 V AC 50 Hz
Moc	350 W
Prędkość biegu jałowego	4000 - 10 000 obr/min
Średnica talerza	5 cali (127 mm) lub 6 cali (150 mm)
Mimośród	5 mm
Złącze odsysania	28 mm
Waga	Około 1,5 kg
Klasa ochronności	II (podwójna izolacja)
Kontrola prędkości	Elektroniczna z pokrętłem i przyciskami +/-
Tryby prędkości	Liniowy (progresywny) i stały (zapamiętany)
Wskaźnik świetlny	Dioda LED sygnalizująca pracę
Funkcje bezpieczeństwa	Ochrona przed niskim i wysokim napięciem
Zastosowanie	Szlifowanie na sucho drewna, metalu, plastiku, kamienia
Akcesoria w zestawie	Papier ścierny, podkładka gąbkowa, klucz S6
Konserwacja	Czyszczenie szczelin wentylacyjnych sprężonym powietrzem
Przechowywanie	Odłączyć od zasilania, wyczyścić, osuszyć przed przechowaniem

Często zadawane pytania - R7313 Vevor

Jak wymienić papier ścierny w szlifierce Vevor R7313?

Umieść nowy krążek ścierny na środku talerza szlifierskiego i mocno dociśnij. Upewnij się, że otwory w papierze są wyrównane z otworami w talerzu, aby zapewnić optymalne odsysanie pyłu. Dokręć ręcznie; żadne narzędzie nie jest potrzebne.

Jak ustawić prędkość szlifierki?

Użyj przycisków RPM+ i RPM-, aby zwiększyć lub zmniejszyć prędkość co 1200 obr/min. Zakres wynosi od 4000 do 10 000 obr/min. Możesz także zmienić tryb, naciskając jednocześnie oba przyciski, aby przełączyć się z kontroli liniowej (za pomocą dźwigni) na tryb stałej prędkości.

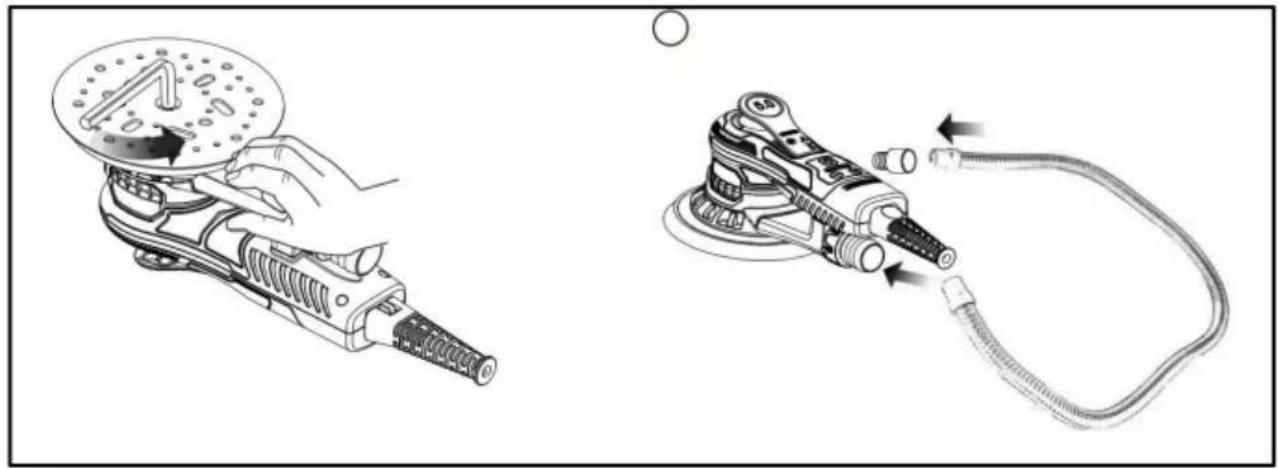

Czy mogę używać szlifierki z odkurzaczem?

Tak, szlifierka jest wyposażona w adapter przyłączeniowy 28 mm. Podłącz wąż odsysający (z adapterem 35 mm, jeśli to konieczne) do wylotu pyłu, aby zapewnić skuteczne odsysanie.

Jakie są podstawowe zasady bezpieczeństwa?

Zawsze noś okulary ochronne i maskę przeciwpyłową. Nie pracuj w wilgotnym otoczeniu. Odłącz narzędzie przed jakąkolwiek regulacją. Używaj przedłużacza odpowiedniego do użytku na zewnątrz oraz wyłącznika różnicowoprądowego 30 mA, jeśli to konieczne.

Jak konserwować szlifierkę?

Regularnie czyść szczeliny wentylacyjne sprężonym powietrzem. Nie używaj płynów do czyszczenia. Sprawdź stan przewodu i talerza podtrzymującego. Do wymiany talerza użyj dołączonego klucza S6.

Co zrobić, jeśli szlifierka nie uruchamia się?

Sprawdź napięcie zasilania (powinno wynosić od 180 V do 285 V). Jeśli dioda LED się nie świeci, przełącznik może być uszkodzony. Zapoznaj się z przewodnikiem rozwiązywania problemów w instrukcji lub skontaktuj się z działem obsługi klienta.

Jaka jest różnica między dwoma trybami kontroli prędkości?

Tryb liniowy umożliwia ciągłą regulację prędkości za pomocą pokrętła. Tryb stały utrzymuje maksymalną prędkość ustawioną przyciskami RPM. Przełączaj między trybami, naciskając jednocześnie RPM+ i RPM-.

Jakie materiały mogę szlifować tym narzędziem?

Ta szlifierka nadaje się do szlifowania na sucho drewna, metalu, plastiku i kamienia. Nie używaj płynu chłodzącego. Narzędzie nie nadaje się do materiałów zawierających azbest.

Gdzie mogę znaleźć części zamienne?

Skontaktuj się z producentem przez stronę www.vevor.com/support. Używaj wyłącznie identycznych części, aby zapewnić bezpieczeństwo. Talerze podtrzymujące i ścierniwa są dostępne osobno.

Czy szlifierka jest objęta gwarancją?

Tak, Vevor oferuje pomoc techniczną i elektroniczny certyfikat gwarancji. Odwiedź stronę www.vevor.com/support, aby uzyskać więcej informacji. Zachowaj dowód zakupu.

INSTRUKCJA OBSŁUGI R7313 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

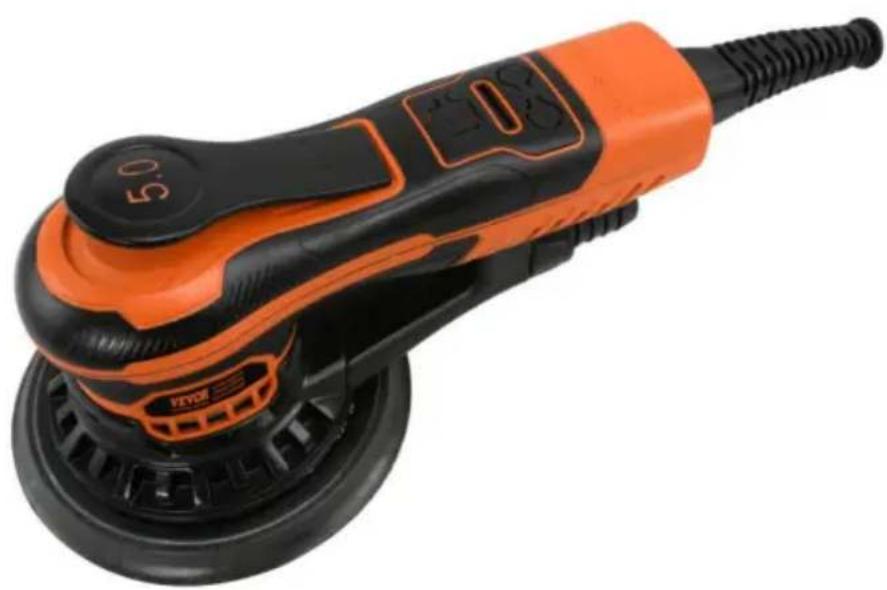

SZLIFIERKA ORBITALNA

MODEL: R7313

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

SZLIFIERKA ORBITALNA

MODEL: R7313

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

	Ostrzeżenie - aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać uważnie przeczytaj instrukcję obsługi.
	Podczas pracy należy zawsze nosić okulary ochronne zatwierdzone przez ANSI. z narzę dziami i sprzę tem.Stosuj ochronę oczu.Noś ochronniki słuchu.Założ rę kawice ochronne.Noś maskę przeciwpyłową.Noś obuwie ochronne, antypoślizgowe.
	Compliance to certyfikat bezpieczeństwa wydany przez WE i Wielką Brytanię .
	Niniejszy produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci przez wskazuje, że produkt wymaga oddzielnego składowania zbiórka w Unii Europejskiej. Dotyczy produktu oraz wszystkie akcesoria oznaczone tym symbolem. Produkty oznaczone jako takie nie mogą być wyrzucane razem ze zwykłymi odpadami domowym odpady, ale muszą zostać dostarczone do punktu zbiórki w celu recyklingu urządzenia elektryczne i elektroniczne.
	Wyłącz produkt i odłącz go od zasilania.przed montażem, czyszczeniem, regulacjami, konserwacją, przechowywaniem i transport.
	Ten produkt jest klasy ochrony II. Oznacza to, że jest wyposażony z ulepszoną lub podwójną izolacją.

WAŻNE ZABEZPIECZENIA

Dziękujemy za korzystanie z tego produktu. Aby mieć pewność, że możesz

aby prawidłowo obsługiwać maszynę, przed jej użyciem należy uważnie przeczytać niniejszą instrukcję

eksploatacji i zachowaj ją prawidłowo do wykorzystania w przyszłości. Upewnij się, że przeczytałeś

Aby zapewnić bezpieczne korzystanie z serwisu, zapoznaj się ze środkami ostrożności i zasadami bezpieczeństwa przedstawionymi na tej stronie.

W niniejszej instrukcji przedstawiono ostrzeżenia i środki ostrożności dotyczące bezpieczeństwa, obsługi,

konserwacji i czyszczenia. Ostrzeżenia i instrukcje omówione w niniejszej instrukcji

Instrukcja nie jest w stanie objąć wszystkich możliwych warunków i sytuacji, jakie mogą wystąpić.

Produkt ten nie jest produktem, który cechuje ostrożność i zdrowy rozsądek, ponieważ uważamy, że

że użytkownicy będą przestrzegać tych kodów. Jeśli masz jakiekolwiek problemy, zadzwoń do nas. Nie próbuj

naprawiać problemów samodzielnie, ponieważ spowoduje to obrażenia

lub uszkodzenia mienia.

Przed użyciem urządzenia należy przeczytać WSZYSTKIE instrukcje.

- Utrzymuj miejsce pracy w czystości i dobrym oświetleniu. Zagracone lub ciemne obszary zachęcają do wypadków.

- Nie należy używać elektronarzędzi w atmosferach wybuchowych, np.

obecność łatwopalnych cieczy, gazów lub pyłów. Narzędzia elektryczne wytwarzają iskry,

które mogą spowodować zapłon pyłu lub oparów.

Podczas obsługi elektronarzędzia należy trzymać dzieci i osoby postronne z dala.

Rozproszenie uwagi może spowodować utratę kontroli.

1. BEZPIECZEŃSTWO ELEKTRYCZNE

- Wtyczki elektronarzędzi muszą pasować do gniazdka. Nigdy nie modyfikuj wtyczki w żaden sposób.

Nie należy używać żadnych adapterów z uziemionym wtykiem zasilającym.

narzędzia. Niezmodyfikowane wtyczki i dopasowane gniazda zmniejszają ryzyko porażenia prądem.

zaszokować.

- Unikaj kontaktu ciała z uziemionymi lub uziemionymi powierzchniami, takimi jak rury, grzejniki, kuchenki i

lodówki. Istnieje zwiększone ryzyko porażenia prądem.

porażenia prądem, jeśli twoje ciało jest uziemione lub uziemione.

Nie wystawiaj elektronarzędzi na działanie deszczu lub wilgoci. Woda dostająca się do

elektronarzędzia zwiększa ryzyko porażenia prądem. • Nie nadużywaj

przewodu. Nigdy nie używaj przewodu do przenoszenia, ciągnięcia lub

odłączania elektronarzędzia. Trzymaj przewód z dala od ciepła, oleju, ostrych krawędzi lub

ruchomych części. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem zaszokować.

- Podczas używania elektronarzędzia na zewnątrz należy używać przedłużacza odpowiedniego do użytku na zewnątrz. Użycie przewodu nadającego się do użytku na zewnątrz zmniejsza ryzyko porażenia prądem.

- Jeżeli nie można uniknąć używania elektronarzędzia w wilgotnym miejscu, należy użyć uziemienia. wyłącznik różnicowoprądowy. Zastosowanie wyłącznika różnicowoprądowego zmniejsza ryzyko porażenia prądem.

3. BEZPIECZEŃSTWO OSOBISTE

- Zachowaj czujność, zwracaj uwagę na to, co robisz i kieruj się zdrowym rozsądkiem, obsługując elektronarzędzia. Nie używaj elektronarzędzia, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas obsługi elektronarzędzi może skutkować poważnymi obrażeniami ciała.

• Stosować środki ochrony osobistej. Zawsze nosić okulary ochronne.

Środki ochrony osobistej, takie jak maska przeciwpyłowa, antypoślizgowe obuwie robocze, kask ochronny lub ochrona słuchu stosowane w odpowiednich warunkach, zmniejszają ryzyko obrażeń ciała.

• Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że przełącznik jest w pozycji wyłączonej przed podłączeniem do źródła zasilania i/lub akumulatora, podniesieniem lub noszeniem narzędzia. Noszenie elektronarzędzia z palcem na przełączniku lub

podłączanie elektronarzędzia z włączonym przełącznikiem może być przyczyną wypadków. • Przed włączeniem elektronarzędzia należy usunąć klucz regulacyjny lub klucz francuski.

Pozostawienie klucza lub kluczyka przymocowanego do obracającej się części elektronarzędzia może spowodować obrażenia ciała.

- Nie wychylaj się za bardzo. Zawsze utrzymuj równowagę i odpowiednie oparcie. Umożliwia to lepszą kontrolę elektronarzędzia w nieoczekiwanych sytuacjach. • Ubierz się odpowiednio.

Nie noś luźnej odzieży ani biżuterii. Trzymaj włosy, odzież i rękawice z dala od ruchomych części. Luźna odzież, biżuteria lub długie

włosy mogą zostać wciągnięte przez ruchome części.

- Jeżeli przewidziano urządzenia do podłączenia odsysania pyłu i obiektów zbiorczych, upewnij się, że są one podłączone i prawidłowo używane. Korzystanie zbieranie pyłu może ograniczyć zagrożenia związane z pyłem.

4. UŻYTKOWANIE I KONSERWACJA ELEKTRONARZĘDZI

• Nie używaj elektronarzędzia na siłę. Używaj właściwego elektronarzędzia dla swojego zastosowania. Prawidłowe elektronarzędzie wykona pracę lepiej i bezpieczniej z szybkością, dla której zostało zaprojektowane.
• Nie używaj elektronarzędzia, jeśli przełącznik nie włącza i nie wyłącza go. Wszelkie elektronarzędzie, którego nie można kontrolować za pomocą przełącznika, jest niebezpieczne i musi zostać

naprawione. • Odłącz wtyczkę od źródła zasilania i/lub akumulator od

przed wykonaniem jakichkolwiek regulacji, wymianą akcesoriów lub

przechowywanie elektronarzędzi. Takie środki zapobiegawcze zmniejszają ryzyko

przypadkowego uruchomienia elektronarzędzia.

- Przechowuj nieużywane elektronarzędzia w miejscu niedostępnym dla dzieci i nie pozwalaj im

osoby niezaznajomione z elektronarzędziem lub niniejszą instrukcją obsługi

elektronarzędzie. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

Konserwacja elektronarzędzi. Sprawdzanie, czy ruchome części nie są źle ustawione lub zablokowane,

czy nie ma pęknięć części i innych warunków, które mogą mieć wpływ na elektronarzędzie.

działanie. W przypadku uszkodzenia, przed użyciem należy oddać elektronarzędzie do naprawy. Wiele

wypadki są spowodowane przez źle konserwowane elektronarzędzia. • Utrzymuj

narzędzia tnące ostre i czyste. Prawidłowo konserwowane narzędzia tnące

z ostrymi krawędziami tnącymi są mniej podatne na zakleszczanie i łatwiejsze do kontrolowania.

Używaj elektronarzędzi, akcesoriów i końcówek narzędziowych itp. zgodnie z

niniejszą instrukcją, biorąc pod uwagę warunki pracy i zakres prac

do wykonania. Użycie elektronarzędzia do operacji innych niż te,

zamierzone działanie może spowodować niebezpieczną sytuację.

5. USŁUGA

- Oddawaj elektronarzędzie do serwisu wyłącznie przez wykwalifikowanego pracownika, używając wyłącznie identycznych części zamiennych. Zapewni to bezpieczeństwo zasilania narzędzia podczas konserwacji.

INSTRUKCJE BEZPIECZEŃSTWA DLA SZLIFIERKI

1. INSTRUKCJE BEZPIECZEŃSTWA DLA WSZYSTKICH OPERACJI

a) To elektronarzędzie jest przeznaczone do pracy jako szlifierka. Przeczytaj wszystkie informacje dotyczące bezpieczeństwa,

ostrzeżenia, instrukcje, ilustracje i specyfikacje dołączone do tego dokumentu.

Nieprzestrzeganie wszystkich poniższych instrukcji może skutkować

porażeniem prądem, pożarem i/lub poważnymi obrażeniami. b) Nie

zaleca się używania tego elektronarzędzia do szlifowania, szczotkowania lub cięcia

operacji wyłączonych. Operacje, do których elektronarzędzie nie zostało zaprojektowane, mogą

stwarzać zagrożenie i powodować obrażenia ciała. c) Nie

dopuścić do tego, aby jakakolwiek luźna część maski lub jej sznurki mocujące do niej

obracały się swobodnie. Schować lub przyciąć wszelkie luźne sznurki mocujące. Luźne i

wirujące sznurki mocujące mogą zaplątać twoje palce lub zaczepić się o pracę

szt. d)

Nie należy używać akcesoriów, które nie zostały specjalnie zaprojektowane i

zalecane przez producenta narzędzia. Tylko dlatego, że akcesorium może

być przymocowane do elektronarzędzia, nie gwarantuje to bezpiecznej pracy. e) Znamionowa

prędkość obrotowa akcesorium musi być co najmniej równa

maksymalna prędkość podana na elektronarzędziu. Akcesoria pracujące szybciej niż

ich znamionowa prędkość może się rozpaść.

f) Średnica zewnętrzna i grubość akcesorium muszą mieścić się w granicach

moc znamionowa elektronarzędzia. Nieprawidłowo dobrane akcesoria nie mogą

być odpowiednio osłonięte lub kontrolowane. g)

Rozmiar trzpienia kół, kołnierzy, podkładek lub innych akcesoriów

musi być prawidłowo dopasowany do wrzeciona elektronarzędzia. Akcesoria z trzpieniem

otwory, które nie pasują do osprzętu montażowego elektronarzędzia, będą się przebijać

niezrównoważone, nadmiernie wibrować i może spowodować utratę kontroli. h) Nie używaj

uszkodzonego akcesorium. Przed każdym użyciem sprawdź

akcesoria takie jak tarcze ścierne do usuwania odprysków i pęknięć, podkładki do

pęknięcia, rozdarcia lub nadmierne zużycie, szczotki druciane do luźnych lub pękniętych drutów. Jeśli

elektronarzędzie lub akcesorium upadnie, sprawdź, czy nie ma uszkodzeń lub zamontuj

nieuszkodzone akcesorium. Po sprawdzeniu i zamontowaniu akcesorium należy ustawić się i osoby

postronne z dala od płaszczyzny obracającego się urządzenia.

akcesorium i uruchom elektronarzędzie z maksymalną prędkością bez obciążenia przez jeden

minutę. Uszkodzone akcesoria zazwyczaj rozpadają się podczas tego testu

czasu.

i) Stosować środki ochrony osobistej. W zależności od zastosowania należy stosować:

osłonę twarzy,

okulary ochronne lub gogle ochronne. W razie potrzeby należy nosić maskę przeciwpyłową, okulary ochronne

ochraniacze, rękawice i fartuchy warsztatowe, które mogą zatrzymać małe materiały ścierne lub

fragmenty obrabianego przedmiotu. Ochrona oczu musi być w stanie zatrzymać latające odłamki generowane przez różne operacje. Maska przeciwpyłowa lub respirator musi być zdolny do filtrowania cząstek wytwarzanych w trakcie Twojej działalności.

Długotrwałe narażenie na hałas o dużym natężeniu może spowodować utratę słuchu.

j) Utrzymuj osoby postronne w bezpiecznej odległości od miejsca pracy. Każda osoba wchodząca w miejscu pracy należy nosić środki ochrony osobistej. Fragmenty

obrabiany przedmiot lub uszkodzone akcesorium może odlecieć i spowodować obrażenia wykraczające poza bezpośredni obszar działania.

Umieść przewód z dala od wirującego akcesorium. W przypadku utraty kontroli,

przewód może zostać przecięty lub zaplątany, a twoja ręka lub ramię może zostać wciągnięte przez wirujące akcesorium.

1) Nigdy nie odkładaj elektronarzędzia, dopóki element osprzętu nie osiągnie całkowitego zatrzymania. Wirujący element może chwycić powierzchnię i pociągnąć elektronarzędzie poza twoją kontrolą.

m) Nie uruchamiaj elektronarzędzia, trzymając je przy sobie. Przypadkowy

kontakt z wirującym akcesorium może spowodować zaczepienie ubrania i pociągnięcie akcesorium do ciała. n) Regularnie

czyść otwory wentylacyjne elektronarzędzia. Wentylator silnika będzie zasysał kurz do wewnątrz obudowy i nadmierne gromadzenie się sproszkowanego metalu może powodować zagrożenia

elektryczne. o) Nie używaj elektronarzędzia w pobliżu materiałów łatwopalnych. Mogą powstać iskry, które zapalą te materiały. p) Nie

używaj akcesoriów wymagających płynnych środków chłodzących. Używanie wody lub innych płynów chłodzących może spowodować porażenie prądem lub wstrząs.

1. ODRZUT I POWIĄZANE OSTRZEŻENIA

Odrzut to nagła reakcja na zakleszczenie lub zaczepienie obracającego się koła, podkładki, szczotki lub innego akcesorium. Zakleszczenie lub zaczepienie powoduje:

szybkie zatrzymanie się obracającego się osprzętu, co z kolei powoduje niekontrolowane wciśnięcie elektronarzędzia w kierunku przeciwnym do obrotu akcesorium w miejscu wiązania.

Na przykład, jeżeli tarcza ścierna zostanie zaczepiona lub zaciśnięta przez obrabiany przedmiot, krawędź koła wchodząca w punkt zacisku może wbić się w

powierzchnię materiału, powodując wysunięcie się lub wyrzucenie koła.

koło może podskoczyć w kierunku operatora lub od niego, w zależności od

kierunek ruchu koła w punkcie zaciskania. Koła ścierne

może również pęknąć w tych warunkach. Odrzut jest wynikiem działania elektronarzędzia

niewłaściwego użycia i/lub nieprawidłowych procedur lub warunków operacyjnych i może być

można tego uniknąć, podejmując odpowiednie środki ostrożności, jak

podano poniżej. a) Trzymaj mocno elektronarzędzie i ustaw ciało i ramię tak, aby

pozwalają na przeciwstawienie się siłom odrzutu. Zawsze używaj uchwytu pomocniczego, jeśli jest dostępny,

dla maksymalnej kontroli nad odrzutem lub reakcją momentu obrotowego podczas rozruchu.

operator może kontrolować reakcje momentu obrotowego lub siły odrzutu, jeśli jest to właściwe

środki ostrożności. b) Nigdy

nie umieszczaj ręki w pobliżu obracającego się akcesorium. Akcesorium może

odrzutu nad dłonią. c) Nie ustawiaj

ciała w miejscu, w którym elektronarzędzie może się poruszać, jeśli

następuje odrzut. Odrzut spowoduje, że narzędzie zostanie odrzucone w kierunku przeciwnym do

ruch koła w miejscu zaczepienia. d) Należy zachować szczególną

ostrożność podczas pracy na narożnikach, ostrych krawędziach itp. Unikaj

odbijanie i zaczepianie akcesorium. Narożniki, ostre krawędzie lub odbijanie

mają tendencję do zaczepiania obracającego się osprzętu i powodowania utraty kontroli lub łapówki.

e) Nie mocuj łańcucha tnącego do drewna ani brzeszczotu zębatego.

Takie ostrza często powodują odrzut i utratę kontroli.

OGÓLNY

- Użyj tego narzędzia do szlifowania drewna, usuwania farby i polerowania. • Użyj

papieru ściernego i gąbki dołączonej do tego narzędzia.

- Używaj tego narzędzia wyłącznie do szlifowania

na sucho. • Narzędzia tego nie powinny używać osoby poniżej 16 roku życia.

- Zawsze odłączaj wtyczkę od źródła zasilania przed wykonaniem jakichkolwiek czynności.

regulacja lub zmiana jakichkolwiek akcesoriów

- Nie należy pracować z materiałami zawierającymi azbest (azbest jest uważany za

rakotwórcze).

AKCESORIA

• Używaj wyłącznie akcesoriów, których dopuszczalna prędkość jest co najmniej taka sama jak najwyższa prędkość bez obciążenia narzędzia.
• Nie należy używać uszkodzonych, zdeformowanych lub wibrujących akcesoriów.

UŻYTKOWANIE NA ZEWNĄTRZ

- W przypadku stosowania na zewnątrz należy podłączyć narzędzie za pomocą obwodu prądu zwarciowego (FI) wyłącznika o maksymalnym prądzie wyzwalającym 30 mA i używać wyłącznie przedłużacza, który jest

przeznaczony do stosowania na zewnątrz i wyposażony w bryzgoszczelne gniazdo przyłączeniowe.

PRZEGLĄD PRODUKTU

A. Dźwignia

B. Przycisk włączania/wyłączania C.

D. Dioda LED

E. RPM-F Przewód zasilający

RPM- G. Podłącz adapter H. Podkładka oporowa

PARAMETRY PRODUKTU

MODEL	Region	Woltaż	Typ wtyczki zasilającej
R7313	Północ Ameryka	Prąd zmienny 120 V 60 Hz 350 W		amerykański WTYCZKA
	Europa	Prąd zmienny 220-240 V 50Hz	350 W	europejski WTYCZKA
	Australia	Prąd zmienny 220-240 V 50Hz	WTYCZKA	AUSTRALIJSKA 350W
Prę dkość bez obciążenia		4000 - 10000 obr./min.
Średnica ΦMax		5 cali (127 mm) / 6 cali (150 mm)
Ekscentryczny		5mm
Podłącz adapter		Φ28mm

Uwaga: Proszę używać źródła zasilania o właściwym napięciu. Uwaga: Niektóre modele mają 5-calowe podkładki z rzepem, należy zakupić osobno.

PRZED UŻYCIEM

Przed pierwszym użyciem urządzenia należy zdjąć wszelkie naklejki promocyjne i materiały opakowaniowe i sprawdzić, czy produkt jest czysty i wolny od kurzu.

Prosimy o ostrożną utylizację wszystkich plastikowych toreb i przechowywanie ich w miejscu niedostępnym dla dzieci i zwierząt domowych. Sprawdź wszystkie dostarczone komponenty zgodnie z listą w tej instrukcji.

• Zawsze sprawdzaj, czy napięcie zasilania jest takie samo, jak napięcie podane na tabliczce znamionowej narzędzia (narzędzia o napięciu znamionowym 230V lub 240 V można również podłączyć do zasilania 220 V). • Pył z materiałów zawierających ołów, takich jak farby, niektóre gatunki drewna, minerały i metale, może być szkodliwy (kontakt z pyłem lub jego wdychanie może powodować reakcje alergiczne i/lub choroby układu oddechowego u operatora lub osoby postronne); należy nosić maskę przeciwpyłową i pracować przy użyciu urządzenia odpylającego po podłączeniu.

Niektóre rodzaje pyłu są klasyfikowane jako rakotwórcze (np. dąb i

pył bukowy) zwłaszcza w połączeniu z dodatkami do kondycjonowania drewna;

należy nosić maskę przeciwpyłową i pracować przy użyciu urządzenia odsysającego pył, podłączalny

- Postępuj zgodnie z krajowymi wymogami dotyczącymi pyłu w przypadku materiałów, których chcesz używać. z którym można pracować.

- Zabezpiecz przedmiot obrabiany (przedmiot obrabiany zamocowany za pomocą urządzeń zaciskowych lub w imadle jest trzymany pewniej niż ręcznie). • Nie zaciskaj

narzędzia w imadle. • Używaj całkowicie

rozwiniętych i bezpiecznych przedłużaczy o pojemności 10

Wzmacniacze.

PO UŻYCIU

• Przed odłożeniem narzędzia wyłącz silnik i upewnij się, że wszystkie ruchome części całkowicie się zatrzymały
• Po wyłączeniu narzędzia nigdy nie zatrzymuj obrotów akcesorium za pomocą siły bocznej przyłożonej do niego.

Prawidłowe użycie narzędzia

Ta szlifierka jest przeznaczona do szlifowania wszelkiego rodzaju materiałów, np. metali, drewna, kamienia, tworzyw sztucznych itp. za pomocą materiałów ściernych przeznaczonych do tego celu. Nie użyte tej szlifierki do jakiegokolwiek innego celu niż określony bez konsultacji z producentem lub autoryzowanym dostawcą producenta

Stanowiska pracy

Narzędzie jest przeznaczone do użytku ręcznego. Zawsze należy zalecać korzystanie z narzędzia stojąc na twardym podłożu.

może znajdować się w dowolnej pozycji, ale przed każdym użyciem operator musi znajdować się w bezpiecznej pozycji, mieć mocny chwyt i oparcie oraz świadomość, że szlifierka może wytworzyć reakcję momentu obrotowego. Zobacz rozdział „Instrukcja obsługi”.

ZAKŁADANIE I WYMIANA PAPIERU ŚCIERNEGO

Umieść papier ścierny na środku płytki ściernej i dociśnij.

Otwory w papierze ściernym muszą być wyrównane z otworami w podkładce ściernej.

Tylko w przypadku okrągłej podkładki ściernej: przeprowadź próbę, aby sprawdzić, czy tarcza ścierna jest zamocowana centralnie.

WYMIANA PODKŁADKI PODKŁADOWEJ

- Odwróć szlifierkę i połóż ją na płaskiej, równej powierzchni. • Za pomocą klucza S6 odkręć śrubę znajdującą się na środku tarczy.

przeciwnie do ruchu wskazówek zegara.

- Wyjmij starą podkładkę i wymień ją na nową. • Dokręć śrubę zgodnie z ruchem wskazówek zegara.

INSTALACJA RUR PODCIŚNIENIOWYCH

• Wybierz jeden koniec rury odkurzacza, podłączony do wylotu pyłu maszyny.
• Wybierz drugi koniec rury próżniowej i podłącz go za pomocą adaptera 35 mm najpierw, a potem podłączamy do odkurzacza.

Narzędzie jest przeznaczone do obsługi jako narzędzie ręczne. Narzędzie może być używane w dowolnej pozycji. Uwaga! Szlifierka może wytworzyć reakcję momentu obrotowego, gdy rozpoczęta. Upewnij się, że szlifierka jest wyłączona. Wybierz odpowiedni materiał ścierny i przymocuj go do podkładki. Upewnij się, że materiał ścierny jest wyśrodkowany na podkładce. Włącz szlifierkę naciskając przycisk On/Off, Szlifierka

Dioda LED świeci teraz na zielono.

1. Teraz można uruchomić szlifierkę, naciskając dźwignię.
2. Prędkość można regulować w zakresie od 4000 obr./min do maks. obr./min, regulując położenie dźwigni.
3. Maksymalne obroty na minutę można regulować, naciskając przycisk rpm+ lub rpm-. Każde naciśnięcie zwiększa lub zmniejsza prędkość o 1200 obr./min aż do osiągnięcia wartości granicznych. Obroty można regulować w zakresie od 4000 do 10 000 obr./min.
4. Narzędzie ma dwa tryby kontroli prędkości. W trybie domyślnym prędkość można regulować liniowo poprzez zmianę położenia dźwigni. W drugim przypadku w tym trybie prędkość pozostaje stała i wynosi maksymalną liczbę obrotów na minutę, gdy narzędzie jest włączone. Gdy przyciski rpm+ i rpm- zostaną naciśnięte jednocześnie,

Narzędzie przełącza pomiędzy dwoma trybami sterowania.

1. Podczas szlifowania zawsze przed rozpoczęciem pracy należy odłożyć narzędzie na powierzchnię roboczą. Zawsze zdejmuj narzędzie z powierzchni roboczej przed zatrzymaniem. To zapobiegnie powstawaniu wyżłobień na powierzchni roboczej spowodowanych nadmierną prędkością ścierną.
2. Po zakończeniu szlifowania wyłącz szlifierkę, naciskając przycisk Wt./Wył. Dioda LED szlifierki jest teraz wyłączona.

INSTRUKCJA ROZWIĄZYWANIA PROBLEMÓW

Objaw	Możliwa przyczyna		Rozwiązanie
Dioda LED szlifierki świeci normalnie,obr/min-i obr/min+klawisze są normalne, ale przełączniknie działa	Zniszczona Halaskładniki.		Odeślij maszynędo obsługi posprzedażowejusługa, zmianaelementy hali.
Po podłączeniu, bez względu du na wszystkonaciśnię ty przycisk, dioda LED świecinie zaświeci się .	Przełącznik uszkodzony.		Zmień przełącznikskładniki.
Dioda LED nie świecii maszyna się zatrzymujepracujący.	Napię cie wejściowe jest niższeniż 170VAC±10VAC, maszynawchodzi do niskiego napię ciaochrona.		Zmień na prawonapię cie wejściowe, powyżej180 V i poniżej285 V.
Diody LED1, LED3, LED5 świecą się ,pozostałe światła gasną.	Napię cie wejściowe jest wyższeniż 275VAC±10VAC,maszyna wchodzi wysokozabezpieczenie napię ciowe.		Zmień na prawonapię cie wejściowe,powyżej 180V iponiżej 285V.
Diody LED1, LED6 świecą, pozostałe zgasić światło.	Trzy przewody silnik jest luźny lub złamany.		Odeślij maszynędo obsługi posprzedażowejUstuga naprawy.

CZYSZCZENIE I PRZECHOWYWANIE

1. Odłącz przewód zasilający i upewnij się, że produkt jest wyłączony przed czyszczeniem.
2. Wytrzyj suchym ręcznikiem, nie moczyć w płynie.
3. Zawsze utrzymuj narzędzie i przewód w czystości (zwłaszcza otwory wentylacyjne).
4. Nie próbuj czyścić otworów wentylacyjnych, wkładając do nich ostre przedmioty. WSKAZÓWKA: Do czyszczenia proszku na powierzchni można użyć sprężonego powietrza.
5. Przed przechowywaniem urządzenia należy zawsze odłączyć je od zasilania.
6. Zawsze upewnij się, że maszyna jest wyczyszczona, schłodzona i wysuszona przed przechowywaniem.
7. Czyszczenie i konserwacja urządzenia przez użytkownika nie powinny być wykonywane przez dzieci bez nadzoru.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj 200000 CN.

Importowane do USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

Przedstaw ciel UE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

REP WIELKIEJ BRYTANII

YH CONSULTING LIMITED.

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

EXCENTRISCHE SCHUURMACHINE

MODEL: R7313
