BRUKSANVISNING HCP250-D Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

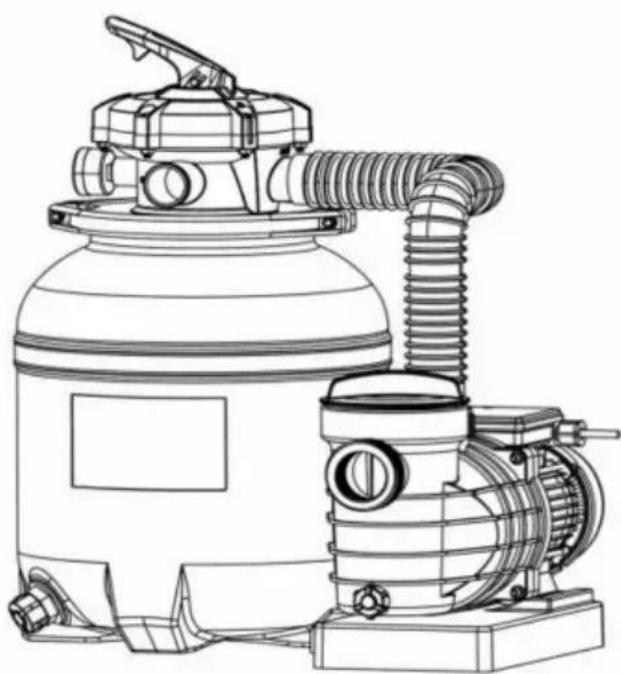

SIMPASSPUMP

USR WIN L

MODELL: HCP250-D

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena

VEVOR®

TOUGH TOOLS, HALF PRICE

SIMPASSPUMP

MODELL: HCP250-D

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

VIKTIG VARNING OCH SÄKERHET

DANGER

ALLVARLIG KROPPSSKADA ELLER DÖD KAN RESULTAT OM DENNA SAND FILTER ÄR INTE INSTALLERADE OCH ANVÄNDS KORREKT.

DANGER

INSTALLATÖRER, POOLSÖKARE OCH POOLÄGARE MÅSTE LÄSA DESSA VARNINGAR OCH ALLA INSTRUKTIONER INNAN DU ANVÄNDER DETTA SANDFILTER.

WARNING

Detta sandfilter är avsett för användning i poolapplikationer.

WARNING

De flesta delstater och lokala bestämmelser reglerar konstruktion, installation och drift av offentliga pooler och spa samt byggande av bostadspooler och spa. Det är viktigt att följa dessa koder, varav många direkt reglera installationen och användningen av denna produkt. Rådfråga din lokala byggnad och hälsokoder för mer information.

WARNING

Tillåt inte barn att använda eller använda detta sandfilter.

Innan du installerar denna produkt, läs och följ alla varningsmeddelanden och instruktioner i denna guide. Underlåtenhet att följa varningar och instruktioner kan leda till allvarliga skador, dödsfall eller skador på egendom.

WARNING

INNAN DU ARBETAR MED FILTRET!

Air Release:

Tryck ner kontrollventilens handtag för att släppa ut luften.

OBS: Det är viktigt att upprepa denna operation varje gång du starta pumpen efter vinterbehandling, underhåll och backspolning.

CAUTION

Komponenter som filtreringssystem, pumpar och värmare måste placeras så att de inte används som tillgång till poolen av små barn.

WARNING

Elektrisk jordning av all elektrisk utrustning innan den ansluts till elnätet.

Underlåtenhet att jorda all elektrisk utrustning kan orsaka allvarlig eller dödlig risk för elektriska stötar.

WARNING

För att undvika farliga eller dödliga elektriska stötar, stäng AV strömmen till all elektrisk utrustning innan du arbetar med elektriska anslutningar.

CAUTION

Detta sandfilter är endast avsett för användning med förvaringsbara pooler. Använd det inte med permanent installerade pooler. Den förvaringsbara poolen är konstruerad så att den lätt kan demonteras för förvaring och återmonteras till sin ursprungliga integritet permanent installerad pool är konstruerad i eller på marken eller i en byggnad så att den inte lätt kan demonteras för förvaring.

DANGER

Högt tryck från sandfiltret kan orsaka allvarliga skador eller större egendomsskador på grund av tankseparering.

Släpp allt tryck och läs instruktionerna innan du arbetar med sandfiltret.

Om filterklämman justeras under tryck kan tanken

separat, vilket orsakar allvarlig skada eller större egendomsskada.

DANGER

RISK FÖR ELEKTRISK STÖT ELLER ELEKTRISK STÖT: PUMPAR KRÄVER HÖG SPÄNNING, SOM KAN SCHOCKA, BRÄNDA ELLER DÖDA.

INNAN DU ARBETA MED PUMPEN!

Koppla alltid bort strömmen till poolpumpen vid strömbrytaren från pumpen innan du servar pumpen. Underlåtenhet att göra det kan leda till dödsfall eller allvarliga skador på servicepersonen, poolanvändare eller andra på grund av elektriska stötar.

WARNING

En pool- eller spapump måste installeras av en kvalificerad pool- och spaservicetekniker i enlighet med National Electrical Code och alla tillämpliga lokala bestämmelser och förordningar.

Felaktig installation kan skapa en elektrisk fara som kan leda till dödsfall eller allvarliga skador för poolanvändare, installatörer eller andra på grund av elektriska stötar och kan också orsaka skada på egendom.

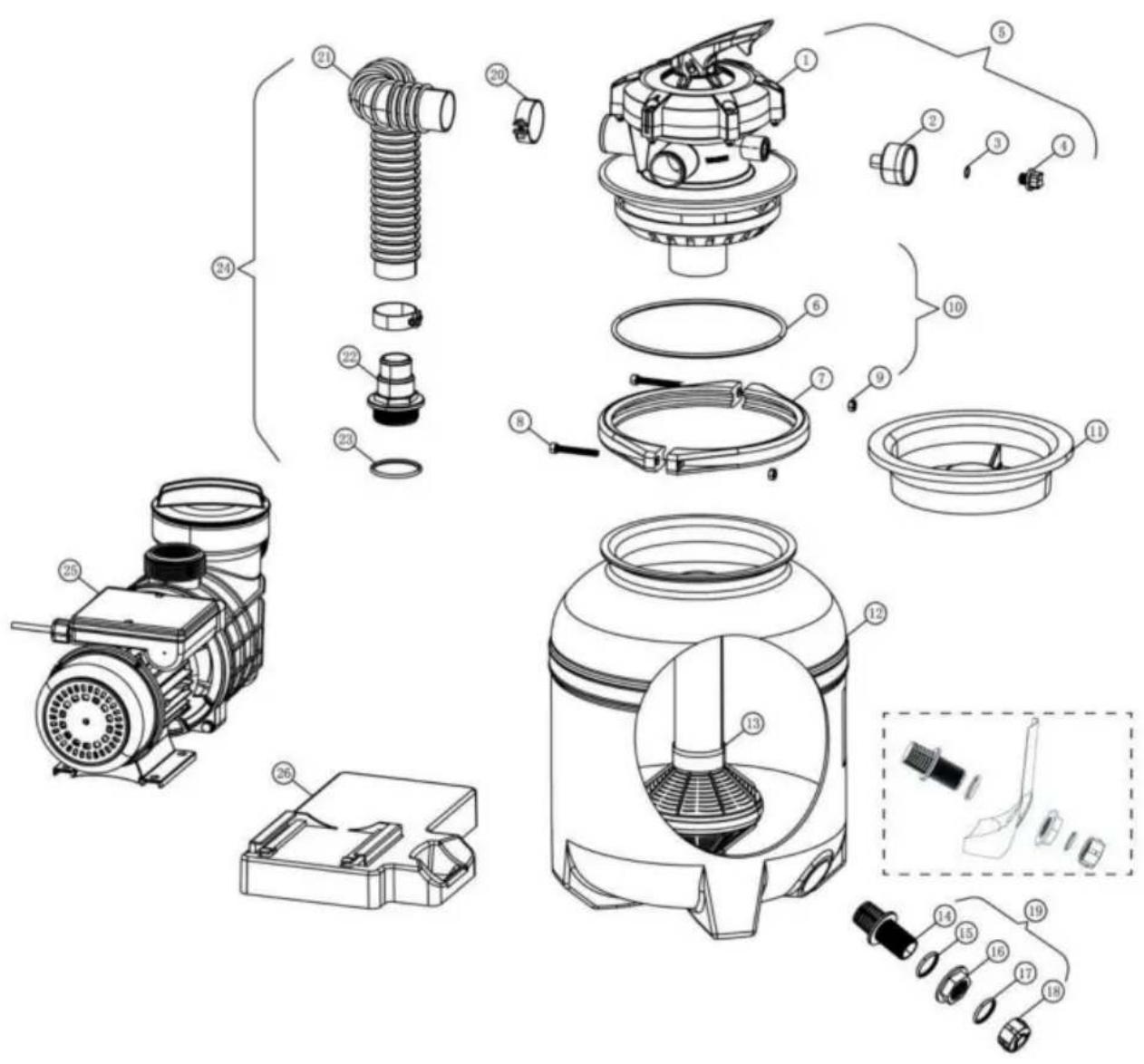

MONTERINGSDIAGRAM

Antal	Beskrivning	Antal
1	Ventil 1-1/2in.5-vägs klämtyp	1
2	Tryckmätare O-	1
3	ring, plugg	1
4	Plugg, Tryckmätare	1
5	Ventilenhet O-	1
6	ring,	1
7	Ventilflänsklämma	2
8	Skruva	2
9	Mutter	2
10	Klämenhet	1
11	Sandsköld	1
12	Filtertank	1
13	Ställrör och underavloppsenhet	1
14	Töm tapp	1
15	O-ring, plugg	1
16	Dräneringsmutter	1
17	O-ring, plugg	1
18	Avloppslock	1
19	Dräneringssats	1
20	Slangklämma	5
21	Pump till filterslang	1
22	Slangadapter 0-	2
23	ring, Slangadapter	1
24	Pump till filterenhet	1
25	Pump	1
26	Pumpbas	1

FILTERÖVERSIKT

Ditt högklassiga sandfilter är designat för att producera klart, glittrande vatten och fungera i åratal med ett minimum av underhåll när den är installerad, i drift och underhålls i enlighet med dessa instruktioner.

Ditt filter använder speciell filtersand för att ta bort smutspartiklar från poolvattnet. Filtersand laddas i filtertanken och fungerar som smutsavlägsnande media. Poolvattnet, som innehåller suspenderade smutspartiklar, pumpas genom ditt rörsystem och dirigeras automatiskt av filterkontrollventilen till toppen av filtertanken. När poolvattnet pumpas genom filtersanden fångas smutspartiklar av sandbädden och filtreras ut. Det rengjorda poolvattnet strömmar från botten av filtertanken, upp genom ståndröret och tillbaka till ventilen på toppen av filtret där det rena vattnet återförs till poolen genom rören eller slangarna.

Efter en tid orsakar den samlade smutsen i filtret ett flödesmotständ och flödet minskar. Det betyder att det är dags att rengöra (backspolning)

ditt filter. Med kontrollventilen i backspolningsläget, reverseras vattenflödet automatiskt genom filtret så att det riktas till botten av tanken, upp genom sander som spolar den tidigare instängda smutsen och skräpet ur avloppsledningen. När filtret är tillbakatvättat (rengjort) från smuts, ställs kontrollventilen manuellt om till Sköljning och sedan Filter för att återuppta normal filtrering.

SPECIFICATIONER

PUMP	Modell	HCP250-D
	Nominell spänningoch	AC220-240V,50Hz285W
	Am sid	1,4A
	Max.hea d	7 m
	Max.flo l	10000L/H
	Skyddsklass s	IPX5
	Isoleringsklass	F

Top Mount Filter	Filterdiameter	12"
	Effektivt filtreringsområde	0,073
	Tankvolym	22L
	Erforderlig mediatyp	#20 kiseldioxidsand
	Erforderlig mediamängd Max.	20 kg
	Arbetstryck	35psi

INSTALLERA FILTRET

Läs och förstå alla instruktioner innan du försöker

installera, driva eller underhålla ditt pump- och sandfiltersystem.

1. Ta försiktigt bort alla enskilda komponenter från kartongen och inspektera

för eventuella synliga skador. Om kartongen eller delar är skadade, kontakta säljarer eller fraktbolag.

WARNING

Blockering av sugkopplingar kan orsaka allvarliga eller dödliga skador på grund av drunkning. För att minska risken för skador, låt inte barn använda

WARNING

Arbeta aldrig på pumpen medan den är igång eller strömmen fortfarande är ansluten. Högspänning kan orsaka allvarliga eller dödliga skador. En lämplig jordfelsbrytare (GFCI) bör alltid installeras vid strömkällan till denna enhet. Se till att jorda motorn innan du ansluter den till den elektriska växelströmskällan.

Underlåtenhet att jorda motorn kan orsaka en allvarlig eller dödlig risk för elektriska stötar.

jord till en gasledning.

1. Filtersystemet bör installeras högst 50 cm över poolvattennivån, på en jämn betongplatta, mycket fast mark eller motsvarande, enligt din poolåterförsäljares rekommendationer. När filtret är fyllt med sand och vatten kan det väga flera hundra pund. Placera filtret så att röranslutningarna, reglerventilen och vinteravloppet är

tillgänglig för drift, service och vinterförvaring.

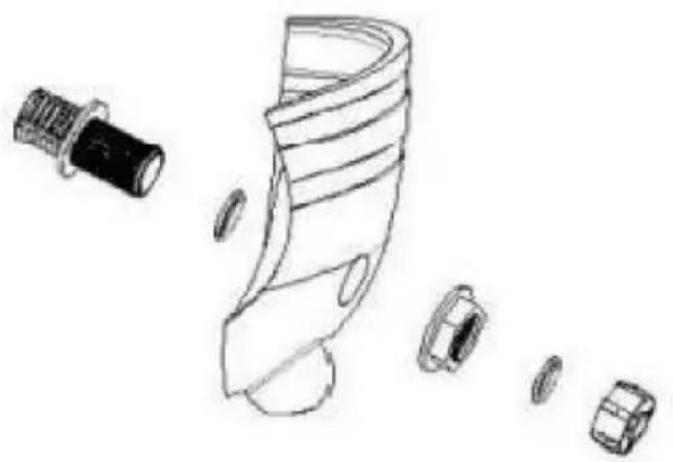

1. Montera avloppet till det nedre utloppet i botten av filtret

tank. Se till att o-ringarna är korrekt monterade för att förhindra vattenläckage. Se figuren nedan.

1. Placera filtertanken på systembasen och rotera lite medurs bit. Placera filtertanken så att vinteravloppet är vänt mot motsatt riktning pumpen.
2. Montera pumpen på systembasen.
3. Placera ständröret och dräneringsenheten i mitten av tank. Täck ständröret med ett sandskydd för att förhindra att sand tränger in Fyll tanken med ungefär halvfullt vatten.(Se till att vinteravloppslocket sitter säkert på plats). Häll försiktigt i rätt mängd och filterkvalitet sand (Se till att ständröret förblir centrerat i öppningen).

IMPORTANT

Du får endast använda No.20 standard kiseldioxidsand med en jämnhet koefficient på 1,75 eller mindre. No.20 kiseldioxidsand har en partikelstorlek av.018-.022 tum (0,45 till 55 mm).

Obs: Sand ingår ej.

1. Ta bort sandskyddet från ståndröret. Tvätta bort all sand runt omkring öppningen på toppen av tanken. Se till att toppen av filtret är fri från något sand eller skräp och ventilens o-ring är på plats på ventilhuset. Sätt i filtret Styrventilen i tankens hals, var noga med att ståndröret glider in i hål i botten av ventilen.
2. Placera ventilen så att portplatserna är i önskad slutlig position. Ventilportar är markerade med platsen där de ska vara ansluten, dvs. pumpporten måste gå till pumpens utlopp, avfallsporten måste gå till avloppsledningen, och returporten måste gå till poolens retur.
3. Torka av filterflänsen. Placera flänsklämman runt tanken och ventilfläns och montera skruvar och muttrar med insexnyckeln. Dra åt spänn fast skruvarna ordentligt och kontrollera visuellt ventiltanken och klämenheten för att säkerställa att fogen är korrekt monterad.

WARNING

Högtryck:

Felaktig montering av tankventilen kan få ventilen att separera och orsaka allvarliga skador och/eller större materiella skador.

1. Linda ett teflonrör som tillverkats för plaströret på 14" NPT-hanänden av mätaren. Skruva försiktigt in tryckmätaren i det 1/4" NPT-gängade hålet i ventilhuset. Dra inte åt för h

2. Skruva fast slangadaptrarna i styrventilporten märkt PUMP och pumpens utloppsport. Linda fem varv av teflonrör på varje slangadapter. Anslut slangadaptrarna med en 1,5" slang och använd en slangklämma för att fixera dem.

3. Gör en återgång till poolens röranslutning till kontrollventilöppningen märkt RETURN och slutför övriga nödvändiga VVS-anslutningar, avloppsledningar, sugledningar till pumpen, etc.

4. För att förhindra vattenläckage, se till att vinterdräneringslocket sitter ordentligt på plats och att alla röranslutningar är täta.

CAUTION

HÅLL SÄKERHETSETIKETTER I GOTT SKICK OCH BYT OM SAKNAS ELLER SKADAD.

FILTER KONTROLLVENTIL FUNKTIONER

FILTER: Från pumpen, genom ventilen, nedåt genom filtersandbädden, upp genom mittröret till ventilens returport och tillbaka till poolen för normal filterverkan och dammsugning av poolen genom filtret.

BACKWASH: Från pumpen, genom ventilen, ner genom mittröret, upp genom filtersand till ventilen och ut avloppsporten. Denna position används för att rengöra filtret genom att vända flödet.

SKÖLJNING: Från pumpen, genom ventilen, nedåt genom filtersand, upp genom mittröret till ventilen och ut avloppsporten. Detta läge är

används för startrengöring och återställning av filterbädden efter backspolning.

AVFALL: Från pumpen, genom ventilen, går förbi filtret och går till avfallsporten. Denna position är för att dammsuga direkt till avfall, sänka poolnivå, eller

tömma poolen.

STÄNG: INGEN FLYTNING DENNA POSITION - ANVÄND INTE DENNA INSTÄLLNING MEDAN PUMPEN FUNGERAR.

VINTER: Ventilläge för ett vinterfilter.

FÖRSTA UPPSTART

1. På en ny pool, rengör poolen innan du fyller poolen med vatten.

Överdriven smuts och stora partiklar kan orsaka skador på pumpen och filtrera.

2.Se till att alla poolens sug- och AVFALLSledningar är öppna så att vattnet är fritt att rinna från poolen till WASTE-ledningen. Ställ reglerventilen på läget BACKWASH.

1. Kontrollera att ventiklämman är tät.

4.Kontrollera pumpsilkärlet för att vara säker på att den är full med vatten (Kontrollera slange är full med vatten om det inte finns någon silkorg). Dra åt pumplocket.

Fyll på och starta pumpen, låt filtertanken fyllas med vatten.

CAUTION

TORRKÖR INTE SANDFILTRET.

1. När vattenflödet är jämnt ut genom WASTE-ledningen, kör pumpen i kl minst 2 minuter eller tills returspolningsvattnet är rent

backspolning av filtret rekommenderas för att avlägsna eventuella föroreningar sandpartiklar i kiseldioxidsandmediet.

1. Stäng av pumpen och ställ in ventilen i "SKÖLJNING"-läget. Se till att alla poolsug och AVFALLsledningar är öppna så att vattnet kan rinna fritt

från poolen till WASTE-linjen. STÅ FRÅN FILTER och starta pump.

1. Kör pumpen i minst två minuter.
2. Stäng av pumpen och ställ in ventilen i "FILTER"-läget. Se till att alla poolsug- och RETURN-ledningar är öppna så att vattnet kan rinna fritt från och tillbaka till poolen. STÅ FRÅN FILTRET och starta pump.
3. Filtret har nu startat sin filtreringscykel. Det bör du se till vattnet kommer tillbaka till poolen och notera driftstrycket när filtret är rent.
   10.Kontrollera systemet för vattenläckor. Om en läcka upptäcks, stäng av pumpen innan du åtgärdar läckan.
4. Eftersom filtret tar bort smuts och föroreningar från poolvattnet, ackumulering gör att filtertrycket stiger och flyter till Minska. När tryckmätarens avläsning är 5-10 psi högre än Rengör filteravläsningen ovan, det är dags att backspola filtret.

RENGÖRING

1. Filtret på en ny pool ska baktvättas och sedan rengöras cirka 48 timmars drift för att rensa bort gipsdamm och/eller byggrester.
2. Det finns tre olika sätt att identifiera när filtret behöver bakspolning.

- Den mest exakta indikatorn på poolsystem med flödesmätare är att

backspolning när flödet minskar 30 % från originalet (ren filter)flöde. Om det ursprungliga flödet till exempel var 1 0 0 0 0 L/H bör filtret gå tillbaka-

tvättas när flödet minskar med cirka 3 0 0 0 L/H (eller 30 %)

- En mer subjektiv och mindre exakt indikator är att observera mängden av vatten som strömmar från flödesriktningarna som finns i väggen på pool. Filtret ska backspolas när det upptäcks att flödet har minskat.

- Den vanligaste men mindre exakta indikatorn är backspolning när filtermätaravläsningen ökar med 10 PSI över initial (ren filter) läsning.

1. Det är viktigt att inte backspola filtret enbart på tidsbestämd basis, som t.ex var tredje dag. Det är också viktigt att notera att backspolning också orsakar ofta dålig filtrering. Faktorer som väderförhållanden,
   kraftiga regn, damm eller pollen och vattentemperaturer påverkar alla frekvensen av backwash. När du använder din pool kommer du att bli medveten om dessa influenser.
2. För att förhindra skador på pumpen och filtret och för korrekt drift av pumpen system, rengör pumpsilen och skimmerkorgarna regelbundet.
3. Om, vid något tillfälle, starttrycket efter backspolning av filtret indikerar 4 till 6 PSI högre än det normala starttrycket är det dags att utföra en kemisk rengöringsprocedur.

FÖRFARANDE FÖR BACKSPOTTNING MED FILTER

1. Stoppa pumpen.

WARNING

Stäng alltid av pumpen innan du ändrar ventillägen.

Att ändra ventillägen medan pumpen är igång kan skada kontrollventil, vilket kan orsaka allvarliga skador eller skador på egendom.

1. Se till att sug- och AVFALLSledningarna är öppna så att vattnet är fritt att komma från poolen och rinna ut WASTE-ledningen. Ställ reglerventilen på

"BACKWASH"-läget.

3.STÅ FRÅN FILTRET och starta pumpen.

1. Tillbaksspolningsfiltret i cirka 3 till 5 minuter eller tills det återspolningsvatten är ren

2. Stanna pumpen och ställ ventilen till "SKÖLJNING"-läget.

6.STÅ FRÅN FILTRET och starta pumpen.

1. Skölj filtret i cirka 30 sekunder.

2. Stanna pumpen och ställ in ventilen i "FILTER"-läget.

9.Se till att poolens RETURN-ledning är öppen så att vattnet kan rinna fritt från filtret tillbaka till poolen.

10.STÅ FRÅN FILTER och starta pumpen.

1. Filtret har nu startat sin filtreringscykel. Kontrollera att vattnet kommer tillbaka till poolen och notera filtertrycket när filtret är rent.

2. Filtertrycket i steg 11 ovan bör inte överstiga trycket ursprungligen observerades på filtret när det startades. Om, efter

backspolning, trycket är 4 till 6 psi över starttillståndet, kommer det att vara nödvändigt för att rengöra sandbädden kemiskt.

VINTERISERA DITT FILTER

WARNING

Att tillåta vatten att frysa i systemet kommer att skada systemet och orsaka potentiell vattenskada/översvämning och potentiell egendomsskada

I områden som har minusgrader på vintern måste poolutrustning vara vinteriserad för att skydda mot skador.

1. Spola tillbaka sandfiltret.

2. Stäng av pumpen efter bakspolning och flytta ventilens handtag till VINTER-positionen.

CAUTION

Flerportsventilen ska lämnas i "WINTER"-läget under tiden avstängningssäsong. Underlåtenhet att göra det kan skada systemet, vilket kan orsaka egendomsskador från läckande vatten.

1. Ta bort avtappningslocket på botten av filtertanken och lämna locket av under vintern. Töm filtertanken helt.
2. Töm och vinterställ pumpen.
3. Töm alla lämpliga systemrör.

VINTERISERA DITT FILTER FELSÖKNING

Poolvatten är det inte tillräckligt ren.	1.Pool kemi är inte tillräcklig för att hämma alger tillväxt.2.Otillbörligt belopp eller fel sandstorlek.3.Otillräcklig omsättningshastighet.	1.Upprätthåll poolkemi eller konsultera en tjänst tekniker.2.Kontrollera sandbäddens djup och sandstorlek eller konsultera en poolservicetekniker.3.Kör systemet för en längre tid eller konsultera a återförsäljare eller poolservice tekniker.
Kontrollventil läckage	1.Kontrollventilen är inställd mellan två funktioner.2.Packningen är trasig.	1.Ställ in ventilen på rätt funktion.2.Byt ut packningen.
Motorn är Springer, men inget vatten rinner genom pump.	1.Luft kommer in i systemet.2.Sughöjd också hög, felaktig position.	1.Kontrollera alla slangar/rör anslutningar och säkerställa sillocket är åtdragna.2.Placera system/pump till en lägre plats.
Sand rinner in i slå samman.	1.Sanden är för liten.2. Nivån på sanden är för högt.3. Trasigt underavlopp montering.	1.Använd#2O kiseldioxidsand2. Sänk sandnivån till2/3 av filtret3. Byt ut trasiga eller skadad montering.
Högre filtertryck.	1.Otillräcklig bakspolning.2.Delvis stängd ventil eller begränsning.	1.Tillbaksspolning tills avloppsvatten springer klart.2.Öppna ventilen eller ta bort hindret i returlinje.
Återflöde till poolen 1. Hinder minskat, lågt filter tryck,	i pumpen.2. Hinder i suget linje till pump.	1. Ta isär och rengör pumpen.Rengör sil/skimmer korg.2.Ta bort hinder i rader.

Korrekt

avfallshantering Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU.

Symbolen som visar en soptunna på hjul korsad anger att produkten

kräver separat sophämtning i Europeiska unionen. Detta gäller för

produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana

får inte slängas tillsammans med vanligt hushållsavfall utan måste tas till

en insamlingsplats för återvinning av elektriska och elektroniska apparater.
