BRUKSANVISNING HL660 SCHEPPACH

Defekt elektrisk tilslutningsledning

Der opstår ofte isoleringsskader på elektriske tilslutningsledninger.

Förklaring av symbolerna på apparaten

Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbolerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor.

	Läs handboken före idrifttagning.
	Använd hörselskydd. Buller kan orsaka hörselskador.
	Använd säkerhetsskor.
	Använd skyddsglasögon.
	Använd arbetshandskar.
	Det är förbjudet att avlägsna och att ta bort maskinens skydds- och säkerhetsanordningar.
	Låt ingen hydraulolja rinna ut på marken.Avfallshantera förbrukad olja i avsedda behållare på plats. Det är förbjudet att hålla ut gammal olja på marken eller att blanda den med annat avfall.
	Observera! Vid allt reparations-, underhålls- och rengöringsarbete ska motorn stängas av och nätstickkontakten dras ut.
	Högspänning, livsfara!
	Stick inte in händerna i klyvområdet!Skaderisk! Risk för skär- och klämskador!
	Håll oskyddade händer borta från maskinen!
	Observera! Rörliga delar!
	Endast operatören får stå i maskinens arbetsområde. Obehöriga personer samt husdjur och boskap ska hållas borta från riskområdet (minst 5 m avständ).
⚠ Observera!	I denna driftsanvisning har vi försett ställen som berör din säkerhet med denna symbol

Innehållsförteckning: Sida:

1. Inledning.... 161
2. Maskinbeskrivning 161
3. Leveransomfång....161
4. Avsedd användning....161
5. Allmänna säkerhetsanvisningar 162
6. Ytterligare säkerhetsanvisningar 162
7. Tekniska specifikationer....163
8. Uppackning 163
9. Uppställning/Före idrifttagning....163
10. Idrifttagning 164
11. Elektrisk anslutning.... 165
12. Rengöring.... 165
13. Transport 165
14. Lagring 165
15. Underhåll 165
16. Kassering och återvinning 166
17. Felsökning.... 167

1. Inledning

Tillverkare:

scheppach

Vi hoppas att du får mycket glädje och nytta av din nya maskin.

Info:

Tillverkaren av denna maskin ansvarar enligt gällande produktansvar inte för skador som kan uppstå på maskinen eller genom maskinen:

• Vid felaktig hantering.
- Om bruksanvisningen inte följs.
- Vid reparationer genom utomstäende, icke auktoriserade personer.
- Vid byte och montering av reservdelar som inte är original.
- felaktig användning
- Den elektriska anläggningen slutar fungera om man inte följer de elektriska föreskrifterna och VDE-bestämmelse 0100, DIN 57113 / VDE 0113

Beakta följande:

Läs hela texten i bruksanvisningen innan montering och idrifttagning.

Denna instruktionsmanual hjälper dig lära känna apparaten och hur den bäst kan användas på avsett sätt.

Instruktionsmanualen innehåller viktiga anvisningar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med apparaten. Den informerar om hur du undviker faror, håller nere reparationskostnader och stilleståndstider samt hur du ökar apparatens tillförlitlighet och livslängd.

Utöver denna instruktionsmanuals säkerhetsbestämmelser måste även föreskrifterna beaktas som gäller apparatens användning i ditt land.

Bevara denna instruktionsmanual vid apparaten, i en plastficka som skyddar den mot smuts och fukt.

Bruksanvisningen måste läsas och följas av all operatörspersonal innan arbetet påbörjas.

Endast personer som utbildats i apparatens användning, och som informerats om riskerna som finns, får arbeta med apparaten. Minsta ålder måste beaktas.

Förutom säkerhetsanvisningarna i denna bruksanvisning och de landsspecifika föreskrifterna, måste man också beakta allmänna regler för drift av identiska maskiner.

Vi tar inget ansvar för olyckor eller skador som orsakats av underlätenhet att följa bruksanvisningen och säkerhetsinstruktionerna.

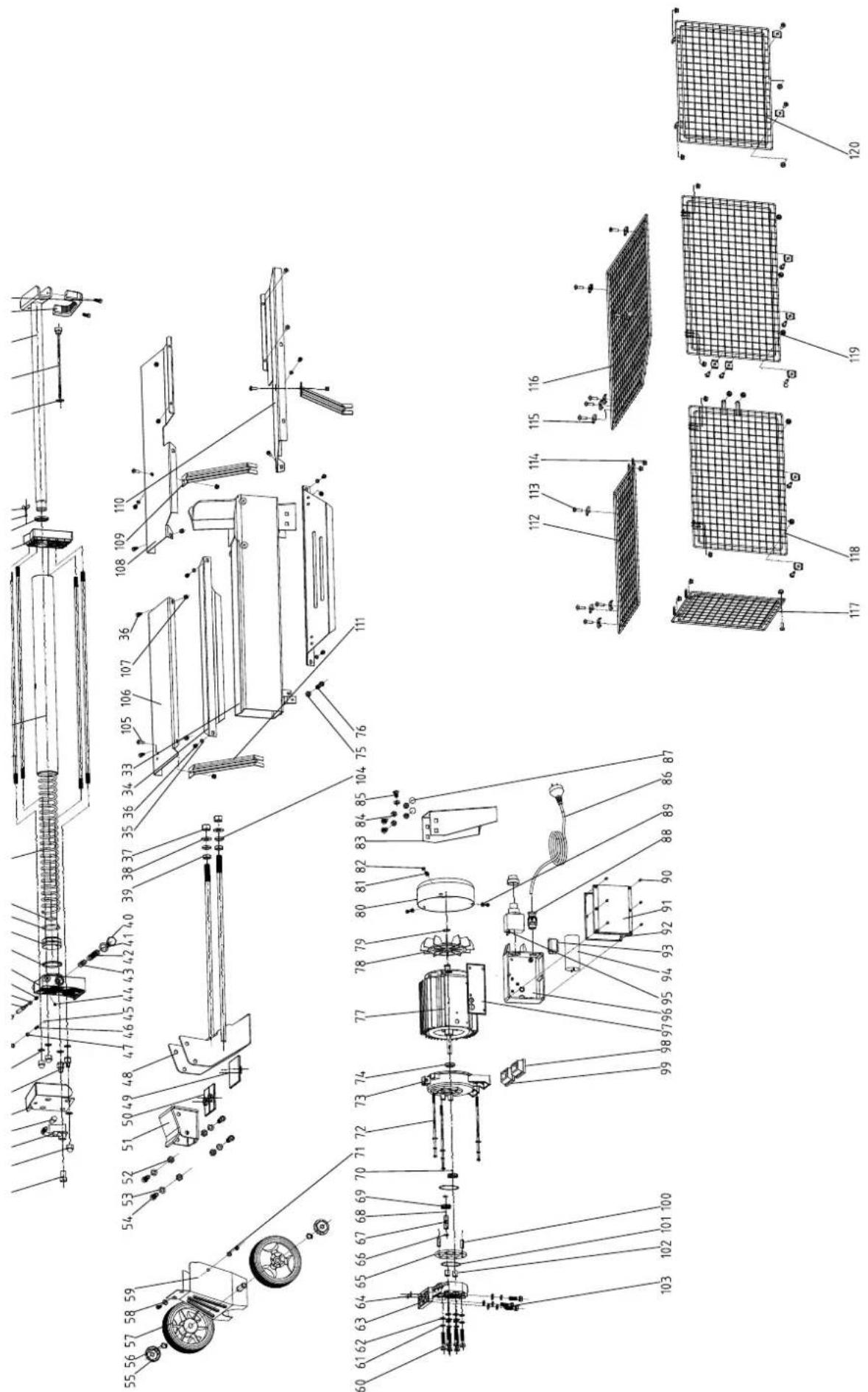

2. Maskinbeskrivning

1. Skyddsanordning
2. Klyvkil
3. Förvaringsbord för kluven ved
4. Grepp
5. Styrplåt stock
6. Utlösningsknapp
7. Luftningsskruv
8. Oljeavtappningsskruv med oljesticka
9. Stödyta
10. Tryckplatta
11. Manöverspaksskydd
12. Manöverspak
13. Motor
14. Transporthjul
15. Tryckbegränsningsskruv
16. Fot

3. Leveransomfång

A. Instruktionsmanual
B. Tillbehörspåse (a, b, c, d, e, f)
C. Grepp
D. Vedklyv
E. Skyddsanordning uppe 1
F. Skyddsanordning upptill 2
G. Skyddsanordning vänster
H. Skyddsanordning bak 1
I. Skyddsanordning bak 2
J. Skyddsanordning fram
K. Förvaringsbord 1
L. Skyddsplåt
M. Förvaringsbord 2
N. Stödstag (2x)
O. Stödstag

4. Avsedd användning

Maskinen får endast användas på ändamålsenligt sätt. Varje användning därutöver är inte ändamålsenlig. För skador eller personskador till följd av detta ansvarar användaren/operatören och inte tillverkaren.

I den avsedda användningen ingår också att man följer säkerhetsanvisningen liksom monteringsanvisningen och driftanvisningar i bruksanvisningen.

Personer som använder och underhåller maskinen måste insatta i dessa och känna till möjliga risker.

Dessutom måste gällande föreskrifter för olycksförebyggande arbete följas strikt.

Följ också andra allmänna bestämmelser för aktuella branschspecifika yrkesområden vad gäller hälsa och säkerhet.

Förändringar av maskinen fritar tillverkaren från allt ansvar och därav resulterande skador.

• Den hydrauliska vedklyven är endast avsedd för användning i liggande läge. Virke får endast klyvas i fiberriktningen. Virke som ska klyvas får vara maximalt 52 cm lång.
• Klyv aldrig ved stående eller mot fiberriktningen!
• Tillverkarens säkerhets-, arbets- och underhällsföreskrifter samt de mått som anges i den tekniska specifikationen måste följas.
• Gällande föreskrifter om förebyggande av olycksfall och andra allmänt erkända säkerhetstekniska regler måste beaktas.
• Maskinen får bara användas, underhållas eller repareras av personer som känner till dessa arbeten och dess risker. Egenmäktiga förändringar av maskinen fritar tillverkaren från allt ansvar för därav resulterande skador.
• Maskinen får bara användas med originaltillbehör och originalverktyg från tillverkaren.
• Annan användning är felaktig. Tillverkaren ansvarar inte för skador som i så fall uppstår och användaren ansvarar ensam för risken.
• Håll arbetsområdet rent och fritt från hinder.
• Använd apparaten på ett plant och fast underlag.
• Kontrollera klyvredskapet avseende korrekt funktion inför varje användningstillfälle.
• Apparaten får endast användas i områden som ligger högst 1000 m över havet.

Observera att våra maskiner inte är konstruerade för kommersiell, hantverksmässig eller industriell användning. Vi lämnar ingen garanti när apparaten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

5. Allmänna säkerhetsanvisningar

⚠️ VARNING: Du måste följa nedanstående grundläggande säkerhetsanvisningar när du använder elverktyg. Därmed minskar du risken för bränder, elstötar och personskador. Vänligen läs alla anvisningar innan du börjar arbeta med maskinen.

• Följ alla säkerhets- och riskanvisningar som sitter på maskinen.
• Alla säkerhets- och riskanvisningar som sitter på maskinen ska vara i fullständigt läsbart skick.
• Säkerhetsanordningarna på maskinen får inte monteras bort eller göras obrukbara.
• Kontrollera nätanslutningsledningar. Använd inte nätanslutningsledningar som är defekta.
• Kontrollera avseende korrekt funktion med tvåhandsgrepp innan du börjar använda maskinen.
• Användaren måste vara minst 18 år. Lärlingar måste arbeta under uppsikt och vara minst 16 år.

• Barn får inte arbeta med den här maskinen

• Bär arbets- och säkerhetshandskar, skyddsglasögon, åtsittande arbetskläder och ett hörselskydd (PSA - Persönliche Schutzausrüstung - personlig skyddsutrustning) vid arbetet.

• Var försiktig under arbetet: Risk för finger- och handskador vid användning av klyvningsverktyget.
• Omriggnings-, inställnings- och rengöringsarbeten samt underhåll och åtgärdande av störningar får utföras endast med avstängd motor. Dra ut näts-tickkontakten!
• Installation reparation och underhåll av elsystemet måste utföras av elektriker.
• Alla skydds- och säkerhetsanordningar måste omedelbart sättas tillbaka efter avslutade reparations- och underhållsarbeten.
• Stäng av motorn innan du lämnar arbetsplatsen. Dra ut nätstickkontakten!
• Det är strängt förbjudet att ta bort skyddsanordningen eller att arbeta utan den.
• Vid klyvning kan virkets beskaffenhet (t.ex. sammanväxningar, stamavsnitt med oregelbunden form o.s.v.) göra att det uppstår risker så som utslungning av delar, blockering av klyven och klämskador.

6. Ytterligare säkerhetsanvisningar

• Vedklyven får endast användas av en person i taget.
• Försök inte klyva virke som innehåller spik, ståltråd eller andra föremål.
• Redan kluvet virke och träspån utgör en fara i arbetsområdet. Det finns risk för att snubbla, halka eller falla. Håll ordning och reda i arbetsområdet.
• Lägg inte händerna på maskinens rörliga delar när maskinen är igång.
• Klyv trä endast med en maximal längd på 52 cm.

⚠️ VARNING! Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa omständigheter kan fältet störa aktiva eller passiva medicinska implantat. För att minska risken för dödsfall eller allvarliga skador rekommenderar vi därför personer med medicinska implantat till att höra med sin läkare och kontakta tillverkaren av det medicinska implantatet innan verktyget används.

Restrisker

Maskinen har tillverkats enligt senaste tekniska rön och gällande säkerhetstekniska regler. Trots detta kan det uppstå vissa restrisker vid arbetet.

• Risk för finger- och handskador på grund av klyvverktyg som inte styrs eller stöds på fackmässigt sätt.
• Personskador genom utslungat arbetsstycke vid felaktig fastsättning eller styrning.

• Hälsofara på grund av ström vid användning av icke korrekta elanslutningsledningar.

• Innan du gör några justerings- eller underhållsarbeten, släpper du upp startknappen och drar ut nätstickkontakten.

• Trots alla åtgärder som vidtas kan dessutom icke uppenbara risker kvarstå.
• Restrisker kan minimeras om "Säkerhetsanvisningar" och "Avsedd användning" liksom instruktionsmanualen beaktas tillsammans.
• Undvik att starta maskinen utan avsikt: startknappen får inte vara intryckt när du sätter in kontakten i eluttaget. Använd det verktyg som rekommenderas i den här handboken. Då får du en maskin som ger maximal effekt.
• Håll händerna borta från arbetsområdet när maskinen är i drift.

7. Tekniska specifikationer

Mått L x B x H 1160 x 425 x 610 mm

Ved ø min - max	5 - 25 cm
Ved längd - max	52 cm
Vikt utan understativ	59 kg
Vikt med understativ	64 kg
Motor	230/50 V/Hz
Effekt P1	2200 W
Uteffekt P2	1700 W
Driftläge	S3 25%
Klyvkraft	max. 6,5 t
Slaglängd mm	370 mm
Cylinder framåt	3,08 cm/sek
Cylinder bakåt	5,29 cm/sek
Oljemängd	3,5 l
Arbetstryck	208 bar
Varvtal	2800 1/min

Med förbehåll för tekniska ändringar!

Buller och vibration

⚠️ VARNING: Buller kan ha allvarliga inverkningar på din hälsa. Om maskinens buller överstiger 85 dB (A), bör du använda ett passande hörselskydd.

8. Uppackning

• Öppna förpackningen och ta ut enheten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera enheten och tillbehör för transportskador. Vid reklammationer måste transportören genast meddelas. Senare reklamationer kan inte behandlas.

• Om möjligt, ha kvar förpackningen fram till utgången av garantiperioden.

• Bekanta dig med apparaten innan bruk med hjälp av bruksanvisningen.

• Använd bara originaldelar till tillbehören och till slit- och reservdelarna. Reservdelar hittar du hos din fackhandlare.
• Ange våra artikelnummer liksom maskinens typ och tillverkningsår vid beställningar.

⚠️ SE UPP!

Maskin och förpackningsmaterial är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!

9. Uppställning/Före idrifttagning

Var minst två personer när maskinen monteras.

9.1 Montering understativ (bild 3 + 4)

Av förpackningstekniska skäl monteras understativet av kunden.

Till detta används medföljande sexkant-skruvar M6 x 16 med muttrar.

1. Ta bort fälgen och demontera hjulen.
2. Anslut understativets enskilda delar och skruva fast maskinen.
3. Ställ då enheten vågrätt på golvet och lägg förpackningens frigolitvaddering under enheten på spaltknivssidan.
4. Montera hjulen på understativets hjulaxlar.

9.2 Montering handtag (4) (tillbehörspåse a) (bild 5)

Sätt fast handtaget på U-bygeln med två cylinderskruvar.

9.3 Montering skyddsplåt (L) (tillbehörspåse b) (bild 6 + 7)

1. Sätt fast skyddsplåten (L) på styrplåten för stocken (5) och fixera den med de medföljande cylinderskruvarna och muttrarna.
2. Lossa cylinderskruven med bricka som sitter på hjulhållaren.
3. Sätt fast den andra änden av stödstaget med krysskruven och muttern på skyddsplåten. (3)
4. För nu stödstagets öppna ände (O) mellan brickan och hjulhållaren. Dra fast cylinderskruven ordentligt igen (4).

9.4. Montering förvaringsbord (K + M)

(tillbehörspåse c + d + e) (bild 8 + 9 + 10)

1. Sätt fast förvaringsbordet (K) på samma sida som skyddsplåten (L). Fixera bordet på vedklyven med två cylinderskruvar och fjäderringar. (1)
   Var noga med att bordet och skyddsplåten ligger på samma nivå mot varandra.

2. Lossa skruven på stödfotens vänstersida.

3. Sätt fast den andra änden av stödstaget med krysskruven och muttern på skyddsplåten, rikta in allt och dra fast skruven ordentligt igen.

4. För nu stödstagets öppna ände (N) mellan skruven och stödfotshållaren. Dra fast skruven lite.
5. Upprepa tillvägagångssättet på andra sidan.
6. Rikta in borden mot varandra och fixera dem med krysskruvarna och muttrarna (e).

9.5 Montering skyddsanordning (E - J) (tillbehörspåse f) (bild 11 + 12)

1. Förbind skyddsanordningarna (H) och (I) med varandra och fixera dem med två krysskruvar, spännklämmor och muttrar.
2. Sätt fast skyddsanordningarna (H, I, J) i öppningarna som är avsedda för detta. De finns på sidan av bordet och skyddsplåten. Fixera skyddsanordningen med sju krysskruvar, spännklämmor och muttrar. Montera skyddsanordningen (G) på manöverspaksskyddet (11) och fixera den med en krysskruv och mutter.
3. Sätt nu fast skyddsanordningarna (E + F) på den övre sidan. Fixera dessa med åtta krysskruvar, spännklämmor och muttrar.
4. Fixera skyddsanordningarna (E + F) med varandra genom att använda två krysskruvar, spännklämmor och muttrar.

⚠ SE UPP!

Montera klart hela maskinen innan den tas i drift!

10. Idrifttagning

Förvissa dig om att maskinen monteras enligt föreskrifterna. Kontrollera före varje användning:

• anslutningssladdar beträffande defekta ställen (repor, jack och liknande),
• maskinen beträffande skador,
• att alla skruvar är ordentligt åtdragna,
• hydrauliken beträffande läckage och
• oljenivån och
• säkerhetsanordningarna

10.1 Kontrollera oljenivån (bild 17)

Hydraulsystemet är slutet system med oljetank, oljepump och styrventil. Kontrollera oljenivån regelbundet inför varje idrifttagning. För låg oljenivå kan skada oljepumpen. Oljenivån måste ligga inom den mellersta markeringen på oljemätstickan. Maskinen måste stå jämnt. Vrid in oljestickan helt för att måta oljenivån.

10.2 Ventilationsskruv

Innan arbetet påbörjas måste avluftningsskruven (7) lossas några varv så att luften i oljetanken tillåts cirkulera. Om avluftningsskruven förblir åtdragen under arbetet leder den hydrauliska rörelsen till ett övertryck som kan skada maskinen!

Innan apparaten transporteras ska denna skruv ovillkorligen skruvas fast för att förhindra oljespill.

10.3 Klyva ved

Klyv endast rakt avsågat virke. Gör då så här:

1. Lägg klyvningsgodset rakt på stödytan (9)
2. Din maskin är utrustad för en tvåhandsmanövrering – den vänstra handen manövrerar manöverspaken (12), den högra utlösningsknappen (6).
3. Tryck manöverspaken neråt enligt beskrivningen och starta klyvningsprocessen genom att trycka på utlösningsknappen (6).

Om ett manöverdon släpps stoppas maskinen ome- delbart. Om båda manöverdonen släpps kommer tryckplattan att åka tillbaka.

Om det inte går att klyva ett klyvningsgods inom 5 sekunder stoppar du processen direkt. Klyvningsgodset är förmodligen för hårt för din maskins kapacitet. Vrid klyvningsgodset i 90° och försök igen. Var försiktig: Vid kontinuerlig drift under mer än 5 sekunder finns risk för överhettning. Din maskin kan skadas.

10.4 Slagbegränsning

När klyvningsgodset är kort är det meningsfullt att begränsa tryckplattans (10) slag. Tryck då på manöverspaken (12) och utlösningsknappen (6) och placera tryckplattan (10) precis framför klyvmaterialet.

Släpp utlösningsknappen, ställ in slagbegränsningsringen (7a) på huset och dra åt den. Därefter kan du släppa hydraulikspaken igen.

Tryckplattan stannar nu kvar i vald position.

10.5 Felaktig utrustning (bild 13)

Lägg alltid klyvningsmaterialet plant på stödytan! Det ska inte kunna åka iväg och får inte stå snett. Klyvki- len slits ut vid ett klyvförlopp som inte utförs över hela snittet, utan endast i det övre området.

Klyv aldrig flera stycken samtidigt! Annars finns det risk för att någon av delarna slungas iväg. Hög skaderisk!

10.6 Säkrat klyvmaterial (bild 14 + 15)

Försök aldrig knacka ut säkrat klyvmaterial ur maskinen. Detta kan förorsaka olyckor och skador på apparaten. Gör så här:

1. Låt tryckplattan åka tillbaka till startposition.
2. Lägg en kil under klyvmaterialet (se bild 15)
3. Starta ett klyvförlopp så att tryckplattan skjuter in kilen en bit under det klyvmaterial som ska tas ut.
4. Upprepa stegen ovan med nya kilar tills att klyv-materialet skjuts uppåt ur maskinen.

11. Elektrisk anslutning

Den installerade elmotorn är ansluten så att den är redo för drift. Anslutningen motsvarar tillämpliga VDE- och DIN-bestämmelser.

Kundens nätanslutning liksom den använda förlängningskabeln måste motsvara dessa föreskrifter.

Skadad elanslutningsledning

På elektriska anslutningsledningar uppstår ofta isolationsskador.

Orsaker till detta kan vara:

• tryckställen när anslutningsledningar förs genom fönster- eller dörröppningar.
• Knäckställen genom felaktig fastsättning eller styrning av anslutningsledningen.
• Snittställen genom att anslutningsledningen körts över.
• Isolationsskador genom ryck ur vägguttaget.
• Sprickor genom isolationens åldring.

Sådana skadade elanslutningsledningar får inte användas och är på grund av isolationsskadorna livsfarliga.

Kontrollera regelbundet anslutningsledningar för skador. Se upp så att anslutningsledningen inte är ansluten till elnätet vid kontrollen.

Elektriska anslutningsledningar måste motsvara tilllämpliga VDE- och DIN-bestämmelser. Använd endast anslutningssladdar med märkningen H05VV-F.

Enligt föreskrift ska typbeteckningen vara tryckt på anslutningskabeln.

Om en enfas-växelströmsmotor används rekommenderar vi en säkring på C 16 A eller K 16 A till maskiner med hög startström (från 3 000 watt)!

DIN EN 61000-3-11

• Produkten uppfyller kraven i EN 61000-3-11 och omfattas av specialvillkor för anslutningen. Det betyder att man inte får använda vilka anslutningsställen som helst.
• Apparaten kan vid olämpliga nätförhålanden leda till övergående spänningsvariationer.
• Produkten är enbart avsedd att användas på anslutningspunkter som

a. överskrid inte en maximal tillåten nätimpedans på "Z max = 0.382 Ω", eller

b. har en konstant strömbelastningsförmåga på minst 100 A för varje fas.

- Ni måste som användare se till att en av de beskrivna kraven a) eller b) uppfylls för anslutningsstället.

Ni bör kontakta energileverantören

Växelströmsmotor 230 V/ 50 Hz

Nätspänning 230 Volt/50 Hz.

Eisladden och förlängningssladden måste ha 3 ledare = P + N + SL. - (1/N/PE).

Förlängningsledningar måste ha ett minsta area måste vara 1,5 mm ^2 .

Nätanslutningen avsäkras med max. 16 A.

12. Rengöring

SE UPP!

Dra ut stickkontakten före alla rengöringsarbeten.

Vi rekommenderar att maskinen rengörs direkt efter varje användning.

Rengör maskinen regelbundet med en fuktig trasa och lite såpa. Använd inga rengörings- eller lösningsmedel. De skulle kunna angripa enhetens plastdelar.

Se till att det inte tränger in vatten i maskinen.

13. Transport

Vedklyven är utrustad med två hjul för enkel transport.

Maskinen kan lutas på hjulen och transporteras. Använd transporthandtaget, lyft upp och dra, eller tryck.

(Fig.16)

14. Lagring

Lagra apparaten och dess tillbehör på en mörk, torr och frostfri plats som inte är tillgänglig för barn. Den optimala lagertemperaturen ligger mellan 5 och 30 °C.

Förvara verktyget i originalförpackningen. Täck över verktyget för att skydda det mot damm eller fukt. Förvara bruksanvisningen vid verktyget.

15. Underhåll

SE UPP!

Dra ut stickkontakten innan alla underhållsarbeten.

Vi rekommenderar:

• Klyvkniven är en slitdel som ska efterslipas vid behov.
• Det kombinerade tvåhandsskyddet måste ha fort-satt lätt gång. Smörj med några droppar olja vid behov.
• Håll stödytan ren.
• Fetta in glidskenorna.

Kontrollera regelbundet oljenivån.

För låg oljenivå skadar oljepumpen

Kontrollera regelbundet om hydraulanslutningar och skruvförband är täta - efterdra om det behövs.

När byter jag oljan?

Oljebytet sker efter 150 arbetstimmar.

Oljebyte (bild 17 - 20)

1. Ställ vedklyven i startposition och dra ut stickkontakten.
2. Lossa oljeavtappningsskruven med oljesticka (8) och lägg den åt sidan. (Bild 18)
3. Ställ en tom 4 l-skål bredvid din maskin och rikta upp denna så som visas på fig. 19. Vänta tills all spillolja har runnit ut. Avfallshantera spilloljan miljövänligt!
4. Vänd nu din maskin upp och ner (bild 20) för att fylla på ca. 3,5 l hydraulolja.
5. Skruva in den rengjorda oljeavtappningsskruven med oljemätstickan (8) i maskinen som fortfarande står lodrätt. Skruva ur den igen om det har skapats en oljefilm mellan de båda spåren. (Bild 17)
6. Skruva nu fast oljeavtappningsskruven med oljestickan igen. Aktivera sedan vedklyven tom några gånger.
7. Kontrollera oljenivån en sista gång och fyll på lite mera olja om det behövs.

Avfallshantera uttjänt olja korrekt på en anvisad uppsamlingsplats för gammal olja. Det är förbjudet att hålla ut gammal olja på marken eller att blanda den med annat avfall

Vi rekommenderar HLP 32-seriens oljor.

Anslutningar och reparationer

Anslutningar och reparationer av elektrisk utrustning får endast utföras av kvalificerade elektriker.

Uppge följande information om du har frågor:

• Motorns strömtyp
• Märkskyltens uppgifter
• Motoruppgifter på märkskylten

Serviceinformation

Tänk på att produktens följande delar slits naturligt eller under bruk, eller att följande delar används som förbrukningsmaterial.

Slitdelar*: Klyvkil, hydraulolja, klyvkilsstyrningar

* Ingår inte obligatoriskt i leveransen!

16. Kassering och återvinning

Maskinen ligger i en förpackning för att förhindra transportskador. Denna förpackning är råmaterial och kan därför återanvändas eller tillföras råvarukretsloppet.

Maskinen och dess tillbehör består av olika material, som t.ex. metall och plast. Bortskaffa defekta komponenter som farligt avfall. Fråga i fackhandeln eller hos lokala myndigheter!

Släng inte uttjänta apparater tillsammans med hushållsavfall!

Denna symbol anger att produkten inte får kastas tillsammans med hushållsavfall i enlighet med direktivet om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter (2012/19/EU) och nationell lagstiftning. Produkten ska lämnas in på en för ändamålet avsedd uppsamlingsplats. Detta kan t.ex. ske genom återlämning vid köp av en liknande produkt eller genom inlämning på ett auktoriserat insamlingsställe för återvinning av uttjänta elektriska och elektroniska produkter. Felaktig hantering av uttjänta maskiner kan på grund av de potentiellt farliga ämnena som ofta ingår i elektrisk och elektronisk utrustning ha en negativ inverkan på miljön och människors hälsa. Genom korrekt kassering av denna produkt kommer du att bidra till en effektiv användning av naturresurser. För information om kassering av uttjänt utrustning för återvinning, kontakta kommunen för att ta reda på var din närmsta återvinningscentral finns för deponering av elektrisk och elektronisk utrustning.

17. Felsökning

I den följande tabellen anges felsymtom och det beskrivs hur du kan avhjälpa dem om din maskin någon gång inte skulle fungera som den ska. Om du inte kan lokalisera och avhjälpa problemet på detta sätt så kontaktar du din serviceverkstad.

Störning Möjliga orsaker Åtgård
Motorn avslutar själv klyvförloppet	Överspänningsskyddet aktiverades Tillkalla elspecialist
Klyvmaterial kunde inte klyvas	Maskinen felaktigt utrustad Lägg in klyvmaterial korrekt
	Klyvmaterialmängden överstiger motorns kapacitet	Såga klyvmaterialet i lämplig storlek
	Klyvkilen är slö Slipa klyvkilen
	Olja sipprar ut Lokalisera otäta ställen,	kontakta handlare
Tryckplatta vibrerar, buller hörs	Oljebrist och för mycket luft i hydr. system	Kontrollera oljenivå, fyll på olja mot behov, eller kontakta handlare
Utsipprande olja på cylinder eller andra ställen	Luftintag i hydr.system under drift	Lossa avluftningsskruven några varv före användning
	Avluftningsskruv inte åtdragen inför transport	Dra åt avluftningsskruven inför transport
	Skruva fast oljeavtappningsskruv löst	Skruva fast oljeavtappningsskruv ordentligt
	Oljeventil och/eller tätningar defekta K	Kontakta handlare

Med denna maskin följer en 24 mänaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan omkostningar, men kunden står för installationen. Vår garanti täcker endast orginal-delar. Anspråk på garanti öreligger inte för: garantin täcker ej, transportska

dor, skador orsakade av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.

Záruka SK

Med denna maskin följer en 24 månaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan omkostningar, men kunden står för installationen. Vår garanti täcker endast orginal-delar. Anspråk på garanti öreligger inte för: garantin täcker ej, transportska

dor, skador orsakade av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.

εγγύηση GR
