Produkttyp	Kontinuerlig förseglingsmaskin för plastpåsar
Modell	900MWSJ
Märke	Vevor
Strömförsörjning	230 V / 50 Hz, 110 V / 60 Hz (beroende på version)
Effekt	Cirka 500 W (uppskattning)
Mått (L × B × H)	555 × 330 × 565 mm (vertikal konfiguration)
Vikt	Cirka 15 kg
Förseglingshastighet	0 till 16 m/min (kontinuerligt justerbar)
Förseglingsbredd	6 till 12 mm
Temperaturområde	0 till 300 °C (kontinuerligt justerbar)
Avstånd centrum försegling - bord	150 till 270 mm
Huvudfunktioner	Kontinuerlig försegling, bandtransportör, prägling, datumtryck (valfritt)
Underhåll	Rengör förseglingsbandet regelbundet; smörj turbohuset med 50 g olja 20# per månad
Säkerhet	Uttag med jordning obligatoriskt; använd inte i fuktig miljö; säkerhetsskydd installerat
Reservdelar	Förseglingsband, präglingshjul, värmeelement, kylblock
Reparerbarhet	Enkelt byte av band och block; teknisk support online
Konfiguration	Kan användas horisontellt eller vertikalt (konverteringssats medföljer)
Kompatibla material	Polyeten, polypropen, polyolefin, aluminiumfolier, kraftpapper, etc.

Vanliga frågor - 900MWSJ Vevor

Hur ställer jag in förseglingstemperaturen?

Använd temperaturreglaget. För polyeten, ställ in mellan 150-160°C; för polypropen, 170-180°C; för polyolefinkompositer, 180-190°C. Justera efter tjocklek och hastighet.

Vad gör jag om förseglingsbandet hamnar i centrum?

Justera de två justerskruvarna på drivhjulets stöd tills bandet återgår till rätt läge. Se till att axlarna är parallella.

Varför är förseglingen inte jämn?

Kontrollera att delen som ska förseglas är rak och plan. Justera trycket på präglingshjulet och temperaturen. För stort eller för litet avstånd mellan värmeelementen kan också vara orsaken.

Hur byter jag förseglingsbandet?

Tryck drivhjulet mot B för att ta bort det gamla bandet. Installera det nya bandet genom att placera övre och nedre band. Sätt tillbaka drivhjulet, värmeelementet och kylaren. Slå på strömmen för att rotera och justera vid behov.

Vad är rätt procedur för avstängning?

Innan du stänger av, återställ temperaturinställningen till noll och slå på fläkten. Låt bandet rotera tills temperaturen sjunker under 100°C innan du stänger av huvudströmbrytaren.

Kan maskinen användas vertikalt?

Ja, maskinen kan konverteras till vertikal konfiguration genom att följa instruktionerna i manualen: montera stativen, ta bort transportstationen, montera den vertikalt och använd medföljande långa axel.

Hur underhåller jag turbohuset?

Tillsätt 50 g olja 20# en gång i månaden. Rengör och underhåll en gång per år (för 8 timmars arbete per dag). Håll insidan ren för att undvika buller.

Vad gör jag om präglingen inte är tydlig?

Kontrollera slitaget på präglingshjulet och byt ut vid behov. Justera tryckfjädern på präglingshjulet så att den är tillräckligt åtdragen.

Varför hamnar transportbandet i centrum?

Justera de två justerskruvarna på den drivna rullaxeln (bakre axel) på transportören för att rikta in bandet.

Kan maskinen försegla PVC-påsar?

Nej, enligt manualen kan PVC-påsar (0,24 mm) och vissa mycket tunna PE/UP/PP-filmer inte förseglas. Använd rekommenderade material som polyeten, polypropen eller aluminiumkompositer.

BRUKSANVISNING 900MWSJ Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

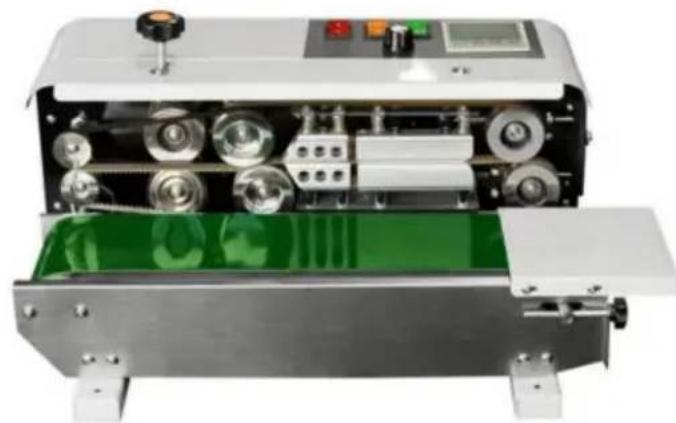

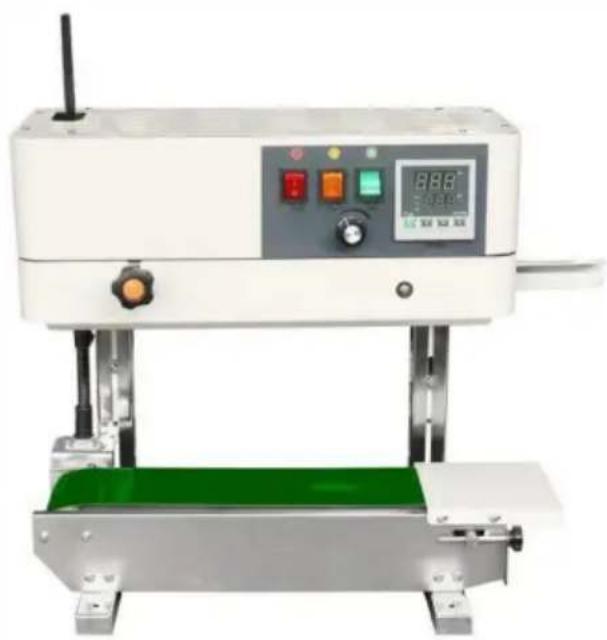

KONTINUERLIG FÖRSEGLINGSMASKIN

MODELL: 900MWP/900MWS/900MWSJ/900MLP/900MLS

(Bilden är endast för referens, se det faktiska objektet)

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommit att informera dig om det finns någon teknik- eller mjukvaruuppdatering på vår produkt.

VARNING:

1. Läs noga och förstå alla MONTERINGS- OCH DRIFTINSTRUKTIONER

före användning.

1. Underlåtenhet att följa säkerhetsreglerna och andra grundläggande säkerhetsåtgärder kan resultera i allvarliga personskador.

ALLMÄNNA SÄKERHETSFÖRESKRIFTER

Läs hela bruksanvisningen innan du använder produkterna för första gången; de innehåller viktig information om korrekt drift.

Garantin upphör att gälla om skada uppstår till följd av

bristande efterlevnad av bruksanvisningen. Ansvar för allt

följdskador är uteslutna!

Vi tar inget ansvar för egendomsskador eller personskador orsakade av

felaktig användning eller underlåtenhet att följa säkerhetsanvisningarna! I sådana fall

garantin upphör att gälla.

Den obehöriga omvandlingen, ändringen eller demonteringen av produkterna är

otillåten på grund av säkerhets- och godkännandeskäl (CE).

Produkten är inte en leksak och måste förvaras utom räckhåll för barn.

Särskild försiktighet måste därför iakttas om barn är närvarande.

Produkten får inte bli fuktig eller blöt, den är endast avsedd för användning i torra, inomhusplatser (inte badrum eller liknande fuktiga områden). Det finns risk för en dödlig elektrisk chock.

Utsätt inte produkten eller dess tillbehör för fukt eller extremt höga eller låga temperaturer.

Lämna inte förpackningsmaterial utan uppsikt. Det kan bli farligt att leka

material för barn.

Fall, tryck eller dragkrafter kan förstöra eller åtminstone begränsa produktens funktion.

Placera aldrig enheten i närheten av brännbara eller lättantändliga material.

Se alltid till att det roterande bordet som föremålet placeras på är placerat i mitten av huset!

Denna maskin är lämplig för plastfilmsförsegling, påskrämställning, kan vara bred. Används i livsmedel, medicin, kemisk industri, daglig användning, frö och andra industrier.

Eftersom maskinen antar elektronisk konstant temperaturkontroll och oändlig hastighetsreglering i transmissionsmekanismen, kan den täta en mängd olika material av plastpåsar. På grund av maskinens ringa storlek används den ofta, förseglingslängden är inte begränsad, så den kan användas med en mängd olika förpackningslinjer. Det kommer att vara den bästa tätningsutrustningen för fabrik och butik bulkproduktförpackningar.

På grund av den enkla elektriska styrningen av maskinen, rimlig och raffinerad mekanisk transmission, är den strukturella prestandan mycket stabil, felfrekvensen är mycket låg och livslängden är längre. Den kan fungera kontinuerligt under lång tid för att möta behoven av massproduktion. Efter maskinens förseglingspaket har produkten ett vackert utseende, ren, dammtät, fuktsäker, skadesäker, lätt att hantera och förvara. Avsevärt minska produktförlust och förpackningskostnad fördel.

Om du har anledning att anta att säker drift inte längre är möjlig, koppla ur enheten omedelbart och säkra den mot oavsiktlig antändning.

Det kan antas att säker drift inte längre är möjlig om: -enheten visar synliga tecken på skada, -enheten inte

längre fungerar, - efter en längre

1	Transportband	11	Kontrollbox
2	gummihjul	12	Drivna hjul
3-mönsterrulle (färghjul)		13	Styrplats für tätningsbreddreglering
4	Inker hjulsäte	14	Eluttag och skydd
5	Tryckreglerande hjul	15	Fast arbetsbord
6	Drivhjul	16	Reglerskruv für transportörbältets elasticitet
7	Säkerhetsskydd	17	Reglevred på transportörstationen är in-ut
8	Kylblock	18	Reglevred på transportörstationens höjd
9	Värmeblock	19	Namnskylt
10	Tätningsfläta	20	Transportörstation Fig.

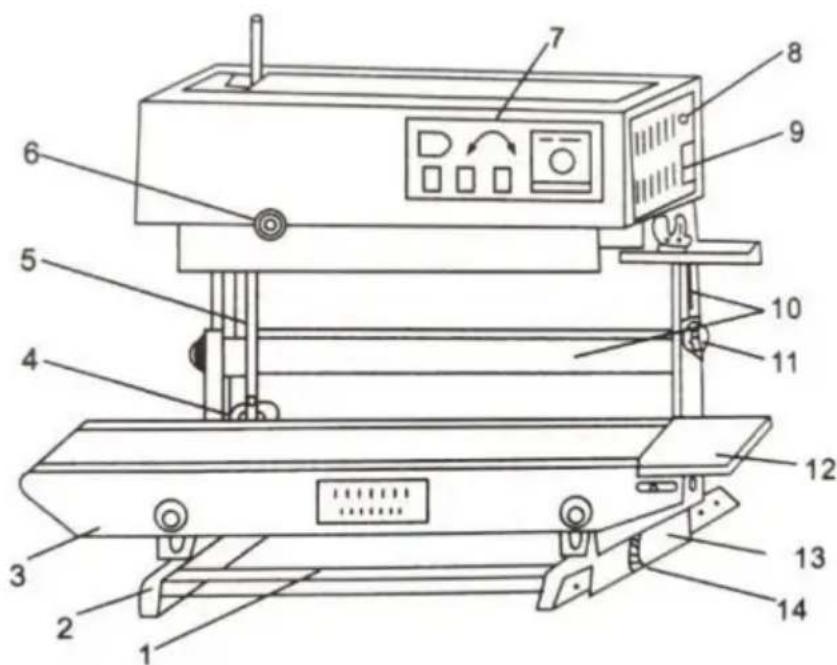

Monteringsritning av den horisontella och vertikala dubbeltypsmaskinen i vertikal

1	Horisontell balk (vertikal typ) 8 Försakringsör
2	gummihjul	9 Strömförsörnjningsuttag
3	Transportörstation	10 Stöd (horisontell typ)
4	paraplyväxelsäte	11 Höjdregleringsvred
5	Vertikal längaxel	12 Fast arbetsbord
6	Tryckregleringsratt	13 Transportörstations stöd
7	Kontrollbox	14 Fästvred für transportörstation

DRIFTSINSTRUKTIONER

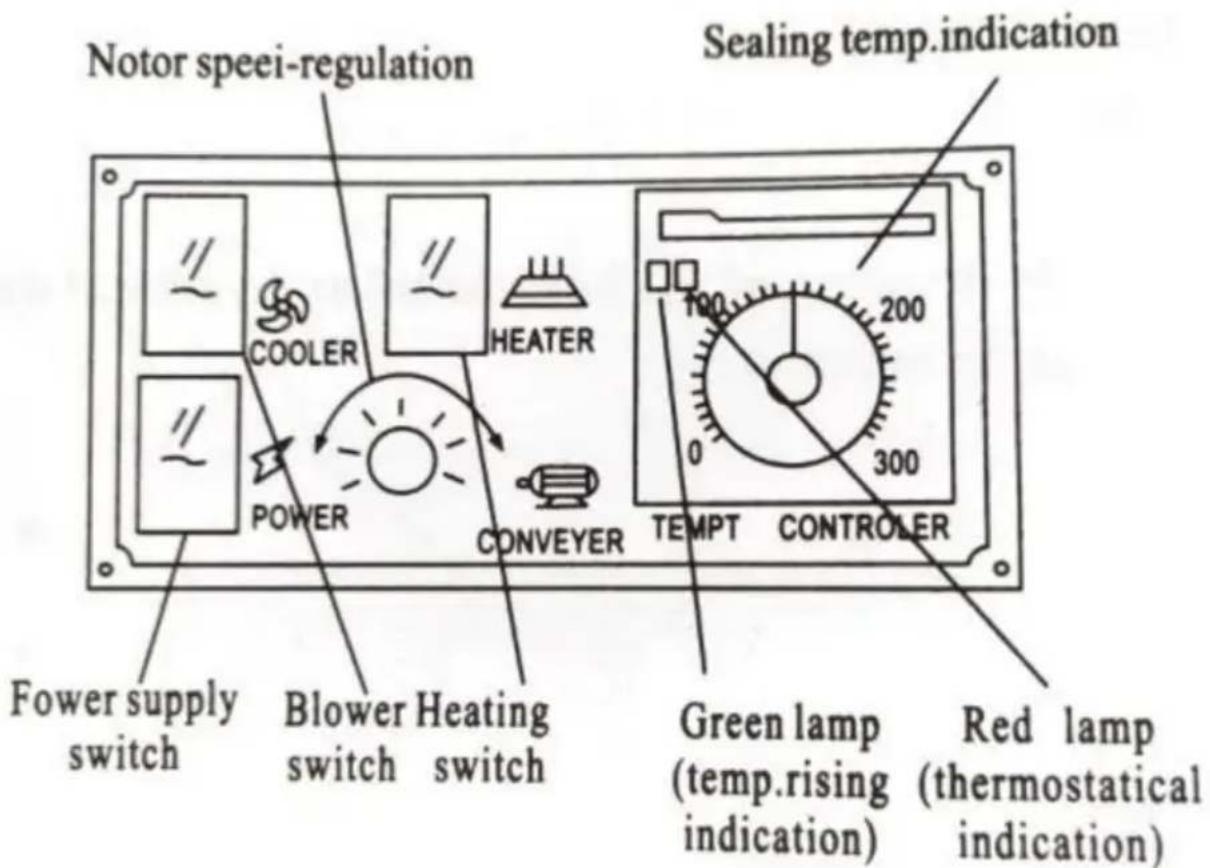

Namn på kontrollboxen

Förberedelser före start av maskinen:

1. Maskinen är utrustad med ett skyddsjordat trepoligt uttag, som bör vara väl jordat för att säkerställa säker produktion.
2. Den elektrotermiska komponenten ska förvärmas vid låg temperatur i några minuter innan normal drift, eftersom den kan vara fuktig i början av användningen eller efter långa intervaller.
3. Justera höjden och positionen fram och bak på transportören för att passa den nödvändiga nivån av förseglingspåsens yttre storlek.
4. Justera positionen för styrplatsen för tätningsbreddsreglering, enligt dess krav.
5. Justera mellanrummen mellan den övre och nedre värmaren och den övre och nedre kylaren (dvs utrymmena mellan återförslutningsflätorna) enligt till den nödvändiga tjockleken på tätningsmaterialet.

Drift:

1. Slå på strömmen, indikatorlamporna tänds sedan alla hjul börjar sin synkroniserade körning.
2. Justera ratten på mönstervalsen så att den (eller färghjulet) roteras och regleras till lämpligt tryck.
3. Slå på värmebrytaren, den gröna lampan för den elektroniska temperaturkontrollen tänds, justera temperaturen till nödvändig temperatur enligt beskaffenheten och tjockleken på förpackningspåsens material. I allmänhet kan siffrorna nedan användas för ovanstående justering i en rumstemperatur på 20 °C:

a) Polyeten: 150–160 °C b) Polypropen: 170–180 °C c) Polyolefinförening: 180–190 °C

Flexibiliteten för temperaturjustering kan ökas tillsammans med justerbar hastighet.

Den röda lampan tänds efter uppvärmning en stund för att indikera att önskad temperatur är tillräcklig, sedan en provning justeras på förseglingsresultatet för att få idealisk tätningskvalitet, och efter det kan kontinuerlig tätning bearbetas.

1. Bestäm om fläkten behöver slås på för kylning, enligt tätningsmaterialets tjocklek. (Det bör vara påslaget för vanligt polyeten etc. enskiktsplastfilmer).
2. Den förseglande delen av påsen ska vara i linje med plan läggning. Tryck på regleringsplatsen för tätningssidorna, och i det ögonblick som delen grips av tätningsflätorna och rör sig själv framåt, varken tryck eller stoppa, eller sätt i eller dra ut med kraft kan göras; annars kan ojämn tätning eller fel uppstå.

SÄTT ATT ÄNDRA DEN HORIZONTALA TYPEN TILL DEN VERTIKALA

(1). Installera två stativ och två horisontella balkar med M4-skruvar. Den konkava sidan på stativet är vänd inåt medan strålen är vänd nedåt.

(2). Lossa regleringsvredet på transportstationens in-ut och dra i stationen ut, ta sedan ut vredet och de fyrkantiga fästskruvarna för att ta ut stationen. (3). Montera stationen på det vertikala stativet och dra åt vredet. (4). Ta ut den horisontella kortaxeln och installera den horisontella långaxeln och paraplyväxelsätet. (5). Sätt den långa axeln i det axiella hålet på maskinen och horisontellt stöd i det vertikala stödet, installera och dra åt höjdregleringsratten. (6). Placera tätningsmaskinen vertikalt för vertikal tätning. 8. SÄTT FÖR UNDERHÅLL OCH REPARATION

(1). Sätt att underhålla: a). Skjut det drivna hjulet mot B och ta ut tätningsflätan. b). Byt till en ny fläta och montera det övre och nedre blybältet. c). Placera det drivna hjulet och värmaren och kylaren i originalpositioner. d). Slå på strömmen för att få remskivan att rotera och flätan att röra sig, och starta sedan en provkörning. Kantavvikelsen, om någon, på tätningsflätan kan justeras genom skruven på det drivna hjulet. e). Installera säkerhetsskyddet, sedan kan kontinuerlig drift göras efter uppvärmning. g). För att förlänga tätningsflätans livslängd, före stopp av maskinen, återför den roterande skivan för temperaturjustering till nollställ och slå på fläkten. I det ögonblicket börjar temperaturpekaren sakta falla ner men tätningsflätan går fortfarande. Det kan inte göras för att stänga av fläkten, huvudströmbrytaren etc. förrän temperaturen blir under 100°C på några minuter. (2). Turbohus:

Som en övergripande förstklassig turbo- och maskinenhet har turbohuset funktionerna låg ljudnivå, stor effekt etc., oljad med 50g 20# olja endast en gång i månaden och städas och underhålls endast en gång per år, beräknat per 8 timmar per skift allmänt när det används. Försiktighet bör vidtas för att hålla rent inuti när du underhåller för att undvika uppträdande brus.

VANLIGA FEL OCH LÖSNINGAR

	ResoneraProblem Lösning
Tätningsbälte spãrar inte	Drivhjulsaxel侦 der inte parallell med driven hjulaxel	Justera två justerskruvar på det drivna hjulet hällaren tills tätningen侦 forseglad i rätt lage.
Tätningsbälte侦 lätt att bryta	1. För mycketSPANNING på tätningsbälte2. Tätningsbälte spãrar inte3. Veck på tätningsbandet4. självhättande film eller annan smuts fãst på tätningsbälte yta5. Tätningsbälte侦 lätt att bränna	1. Justera den vertikala justerskruven på den drivna hjulhällaren på att tätningsbälte blir minde lõsa.2. (se punkten oven)3. Inget veck på tätningsbälte.4. Rengör dess yta i tid5.avständ mellan två varmeblock侦 ocksà liters erder temperatureen侦 for hög
Prägling侦 det inte rensa	1. Präglingshjulet侦 slitet ut2. Tryck på fjädern präglingshjul侦 det inte ätdragna tillräckligt.	1. Byt ut präglingshjulet2. Justera präglingshjulets ätdragning fjädra
Det finns motständ när tätningen bönte fornmedlar	Avständet mellan värmeblock eller kyla blocken侦 for liten, den friktionen侦 for mycket.	Justera avständet mellan tätningsbanden ordentigt, vilket börs vara ungefär tjock på packpase i ett lager, sä att det inte bara sakerställer den starka forseglingen och tydiga trycket men inte gör de tvåalandarna av forseglingen delen侦 for lang.
Det finns ett block ell hopfällbar fenomen när packpäsen侦 fornmedlas till tryckhjul eller präglingshjul	För myckettryck orsakat genom att trycka på hjuleller prägling hjul	1. Justera tryckhjulet侦 präglingshjulet till rätt tryck,侦 att góra frigången mellan två tätningsband vara ungefär tjock på packpase i ett lager sä att inte bara sakerställa den starka tätningen och tydiga trycket, men inte få de tvåalandarna av tätningsdelen att sträcka sig ochå lungs.2. Justera begränsningsskriven after justering spel.
Transportbandet loper av	Den drivande rullaxeln侦 det in parallell med driven rullaxel.	Justera två justerskruvar侦 driven rullaxel (bakre axeln) på transportören.
Transportband och tätningsbälte侦 det inte flytta synkront	För lite spänning på transportband.	1. Dra at kadjan på drivrullaxeln (främre axeln) och mittaxeln ordentigt.2. Dra at transportbandet ordentigt

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EG. Symbolen som visar en soptunna på hjul korsad indikerar attprodukten kräver Separate sophämtning i Europaiska unionen. Detta gällerprodukten och alla tillbehör märkt med gonna symbol. Produktter märkta som södana kanske inte är det kasseras tillsammans med vanligt hushållsavfall, men@maste lämnas till en insamling punkt För ätervinning av elektriska och elektroniska apparater

MODELL OCH PARAMETRAR

Modell		900MLP/900MLS900MWP/900
Spänning	230V/50Hz, 110V/60Hz	230V/50Hz, 110V/60Hz
Tätningshestighet	0~16m/min	0~16m/min
Tätningsbredd		6~12mm6~12 mm
Temperaturkontroll räckvidd	0~300(ïy) (Steglös justerbar)	0~300(ïy) (Steglös justerbar)
Avständ frän tätning centrum till transportbord	10~40(mm) 150~270(mm)
Dimensionera (LXWXH)	555*345*265 mm	555*330*565 mm

900 Seal Machine Bag Test Parameter Reference
Namn	Typ	Material	Tjocklekestest	Temp Resultat
Tepåse	Dubbelsidig	Mjukpapper+PE	0,26 mm	200 ŵ	Förseglingsbar
Aluminiumfolievåka	Dubbelsidig	PE+aluminiumÖverdragen	0,18 mm	190 ŵ	Förseglingsbar
Dragkedja	Dubbelsidig	PE+PET+AluminiumÖverdragen	0,16 mm	170 ŵ	Förseglingsbar
Dragkedja	Dubbelsidig	PE+PET+AluminiumÖverdragen	0,2 mm	185 ŵ	Förseglingsbar
Aluminiumfolievåka	Dubbelsidig	PE+aluminiumÖverdragen	0,14 mm	175 ŵ	Förseglingsbar
Dragkedja i aluminiumFoliepase	Dubbelsidig	PE+aluminiumÖverdragen	0,14 mm	175 ŵ	Förseglingsbar
Handgjord våska	Dubbelsidig	OPP+CPP+vãvnadPapper	0,24 mm	190 ŵ	Förseglingsbar
Tepåse	Mittendubbelsidig ochfyra sidor av sedan	Rent aluminium	0,2 mm	200 ŵ	Förseglingsbar
Tepåse	Mittendubbelsidig ochfyra sidor av sedan	Kraftpapper+PureAluminium	0,24 mm	220 ŵ	Förseglingsbar
Dragkedja kraftPapperspase	Dubbelsidig	BOPP+CPP+KraftPapper	0,28 mm	200 ŵ	Förseglingsbar
Handgjord våska	Dubbelsidig	UPP+CPP	0,1 mm	150 ŵ	Förseglingsbar
Dragkedja i aluminiumFoliepase	Mittendubbelsidig ochfyra sidor av sedan	Rent aluminium	0,28 mm	220 ŵ	Förseglingsbar
KaffepinneAluminiumfolievåka	Dubbelsidig	Rent aluminium	0,18 mm	220 ŵ	Förseglingsbar
Aluminiumfolievåka	Dubbelsidig	Rent aluminium	0,24 mm	210 ŵ	Förseglingsbar
Mat aluminiumFoliepase	Dubbelsidig	PET+Rent aluminium	0,2 mm	225 ŵ	Förseglingsbar
GodisHandgjord våska	Dubbelsidig	UPP+CPP	0,1 mm	150 ŵ	Förseglingsbar
GodisHandgjord våska	Dubbelsidig	UPP+CPP	0,08 mm	140 ŵ	Förseglingsbar
GodisHandgjord våska	Dubbelsidig	PE+aluminiumÖverdragen	0,1 mm	150 ŵ	Förseglingsbar
MänkakaHandgjord våska	Dubbelsidig	UPP+CPP	0,09 mm	150 ŷ	Förseglingsbar
MänkakaHandgjord våska	Dubbelsidig	UPP+CPP	0,08 mm	150 ŷ	Förseglingsbar
Handgjord våska	Dubbelsidig	UPP+CPP	0,09 mm	150 ŷ	Förseglingsbar
Ägula PuffHandgjord våska	Dubbelsidig	UPP+CPP	0,09 mm	150 ŷ	Förseglingsbar
Aluminiumfolievåska	Dubbelsidig	PE+aluminiumsfolie	0,16 mm	170 ŷ	Förseglingsbar
Tepäse	Mittendubbelsidig ochfyra sidor av sidan	PE+aluminiumsfolie	0,15 mm	170 ŷ	Förseglingsbar
Tepäse	Mittendubbelsidig ochfyra sidor av sidan	PE+aluminiumsfolie	0,12 mm	170 ŷ	Förseglingsbar
GodisHandgjord våska	Mittendubbelsidig ochfyra sidor av sidan	UPP+CPP	0,12 mm	170 ŷ	Förseglingsbar
FärgadAluminiumfolievåska	Dubbelsidig	PE+aluminiumsfolie	0,16 mm	180 ŷ	Förseglingsbar
Smidigt vakuumvåska	Dubbelsidig	PE+PET	0,16 mm	180 ŷ	Förseglingsbar
Dragkedja i aluminiumFoliepäse	Mittendubbelsidig ochfyra sidor av sidan	Rent aluminium	0,3 mm	230 ŷ	Förseglingsbar
Dragkedja i aluminiumFoliepäse	Mittendubbelsidig ochfyra sidor av sidan	Rent aluminium	0,33 mm	230 ŷ	Förseglingsbar
Elektrostatisk våska	Dubbelsidig	CPP	0,14 mm	180 ŷ	Förseglingsbar
Mat aluminiumFoliepäse	Dubbelsidig	PET+Rent aluminium 0,22mm		225 ŷ	Förseglingsbar
VakuumAluminiumfolievåska	Dubbelsidig	PET+Rent aluminium 0,18mm		200 ŷ	Förseglingsbar
Brödpäse	Mittenfyra sidor av sidan	CPPdubbelsidig och	0,13 mm	200 ŷ	Förseglingsbar
Brödpäse	Mittendubbelsidig ochfyra sidor av sidan	CPP	0,14 mm	200 ŷ	Förseglingsbar
Tepäse	Mitten	Rent aluminium	0,2 mm	200 ŷ	Förseglingsbar
	dubbelsidig och fyra sidor av sidan
Tepäse	Mitten dubbelsidig och fyra sidor av sidan	Rent aluminium	0,19 mm	200 y	Förselingsbar
Vakuum Yin-Yang Aluminiumfolie väska	Dubbelsidig	PET+Aluminisering	0,2 mm	200 y	Förselingsbar
Spannmösvakuum väska	Dubbelsidig	PE+PET	0,26 mm	170 y	Förselingsbar
Platt väska	Dubbelsidig	CPE	0,9 mm		Oförselingsbar
Dragkedja	Dubbelsidig	PVC	0,24 mm		Oförselingsbar
Platt väska	Dubbelsidig	PE+UPP	0,04 mm		Oförselingsbar
Platt väska	Dubbelsidig	UPP	0,08 mm		Oförselingsbar
Platt väska	Dubbelsidig	PP	0,05 mm		Oförselingsbar
Platt väska	Dubbelsidig	PE+UPP	0,09 mm		Oförselingsbar
Obs: På grund av att pāsens faktiska materialtjocklek inte är konsekvent, endast För referenfsökning Funktion, kan justeras utifràn referens.
