Varumärke	Vevor
Modell	H88-F-B
Typ av utrustning	Pilates Reformer
Maximal viktkapacitet	400 lb (181 kg)
Rammaterial	Trä och rostfritt stål
Material för axelkuddar	Skum med beläggning
Antal remskivor	2
Inkluderade spänningsrep	2
Inkluderade krokremmar	1
Inkluderad trampolin	Ja
Inkluderade pedaler	Ja
Flyttbara hjul	Ja, för transport
Axelkuddar	2
Bakelitskenor	2
Medföljande nycklar	Nyckel 13-16, sexkantsnyckel M5
Medföljande skruvar och muttrar	Tryckknappsskruv M8, låsmutter M8, etc.
Monteringsnivå	Medel, med illustrerade instruktioner
Säkerhet	Läs varningar, kontrollera skruvar, överskrid inte 400 lb
Rekommenderad användning	Läkarkonsultation före träning
Underhåll	Kontrollera regelbundet fästelement, rengör med torr trasa
Garanti	Elektroniskt certifikat, teknisk support via e-post/webbplats
Teknisk support	www.vevor.com/support

Vanliga frågor - H88-F-B Vevor

Vilken är den maximala vikten som stöds av Pilates Reformer Vevor H88-F-B?

Användarens maximala vikt är 400 lb (181 kg). Överskrid inte denna gräns av säkerhetsskäl.

Hur monterar jag Vevor H88-F-B?

Följ de illustrerade installationsstegen i manualen. Använd medföljande nycklar (nyckel 13-16 och sexkantsnyckel M5). Dra åt alla skruvar och muttrar före användning.

Finns reservdelar tillgängliga för denna modell?

Ja, reservdelar kan beställas genom att kontakta teknisk support via www.vevor.com/support. Ange modell H88-F-B.

Kan jag använda Pilates Reformer om jag är gravid?

Nej, det är inte rekommenderat att använda denna utrustning under graviditet. Rådgör med en läkare före fysisk aktivitet.

Hur underhåller jag min Pilates Reformer Vevor?

Kontrollera regelbundet att alla skruvar och anslutningar är ordentligt åtdragna. Rengör ytor med en torr eller lätt fuktad trasa. Använd inte slipande rengöringsmedel.

Vad är garantitiden?

Garantin täcks av ett elektroniskt certifikat. För mer information, kontakta teknisk support på adressen som anges i manualen.

Är det lätt att flytta enheten?

Ja, Vevor H88-F-B är utrustad med flyttbara hjul (rörlig hjulram) för enkel transport. Se till att hjulen är ordentligt åtdragna före användning.

Kan jag använda trampolinen och pedalen samtidigt?

Nej, trampolinen och pedalen delar samma plats. De måste användas omväxlande: sätt in den ena eller den andra i springan och dra åt med tryckknappsskruven 8X40.

Vad gör jag om ett rep eller en rem går sönder?

Kontakta kundtjänst via www.vevor.com/support för att beställa reservdelar. Använd inte utrustningen med skadade rep.

Finns det ytterligare tillbehör som ingår?

Ja, manualen listar tillbehören: remskivor med rep, krokremmar, spänningsrep, nycklar, skruvar, etc. Se delistan i manualen.

BRUKSANVISNING H88-F-B Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Pilates reformator

MODELL: H88-FB

Obs: Produktbilden är för referens, de faktiska detaljerna ska råda

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual.

Utseendet på produkten är beroende av den produkt du fått.

Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Driftsäkerhet

WARNING:

Läs alla instruktioner innan du använder denna produkt

Det är ägarens ansvar att se till att alla användare av denna produkt är

fullt medveten om alla varningar och

försiktighetsåtgärder. ä Använd det inte om du är gravid

ÿ Installera strikt enligt instruktionerna
ÿ För att säkerställa användarens säkerhet, kontrollera om alla skruvar och andra anslutningar delarna på enheten är intakta före varje användning
ÿ Fel eller överdriven träning är inte bra för hälsan. Det rekommenderas att konsultera en läkare innan du tränar
ÿ Det är bäst att bära sportkläder och sportskor när du tränar
ÿ Om du känner yrsel, kräkningar eller andra negativa symtom under träning, kan du bör sluta träna omedelbart.
ÿ Observera att alla skruvar och muttrar måste dras åt innan träning
ÿ Träna inte en halvtimme före/efter måltider eller 1 timme före sömn
ÿ Gör träningsplaner. ÿ Användarens

vikt får inte överstiga 400lbs

ÿ Överdriven användning av okvalificerade personer är

förbjuden. ÿ Var försiktig så att du inte klämmer fingrarna när du viker ut eller viker produkten

ÿ Gör en enkel stretch innan du använder produkten.

TIPS: Vissa delar kan inte representeras på sönderdelningsdiagrammet, vänligen ta detaljerna därefter.

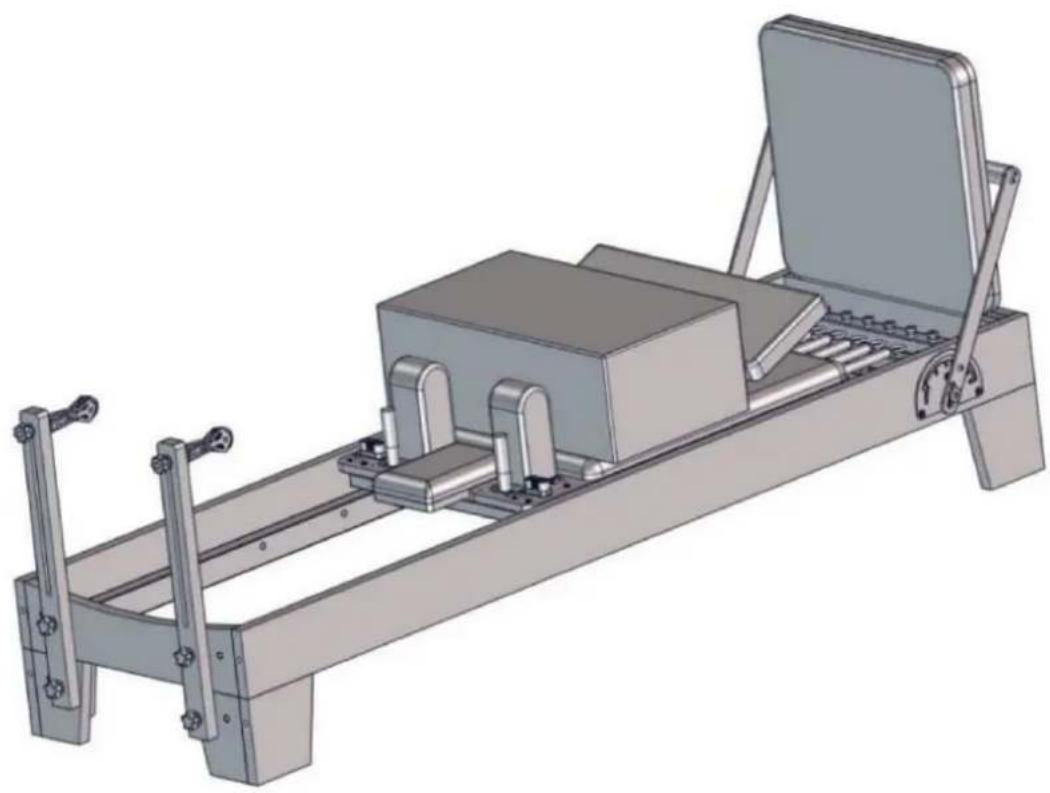

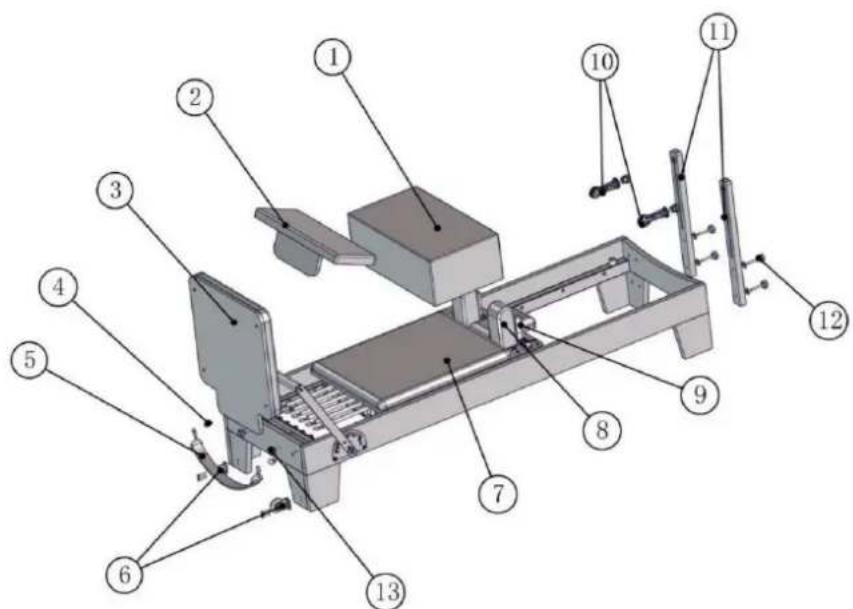

Sprängvy

BRA ID	beskriva	kvantitet
•1	Fyrkantig låda	1
•2	Pedaler	1
•3	trampolin	1
•4	M8 lyftring	2
•5	Krokband	1
•6	Mobil hjulram	2
•7	Skateboard montering	1
•8	Axelkudde	2
•9	Bakelit ledstång	2
•10	Repremskiva	2
•11	Trästolpe	2
•12	8X50 Knoppskruv	4
•13	8X40 Knoppskruv	2
•14	8X16 Knoppskruv	2
•15	M8 anti-lossningsmutter	4
•16	8X45 skruvar i rostfritt stål	4
•17	Dragsko i dubbelt lager	2
•18	Stor packning i rostfritt stål	6
•19	Spänn rep	2
•20	13-16 skiftnyckel	1
•21	M5 sexkantnyckel	1
•22	M8 fjäderbricka	2

•1 Fyrkantig läda X1

ÿAxelkudde x2 (under axelkudden finns y8X16 knoppskruv + ÿ stor bricka i rostfritt stål + •22 M8 fjäderbricka) Se installationssteg (3) för detaljer

(Skruvstångslängd 50 mm) (Skruvstångslängd 40 mm)

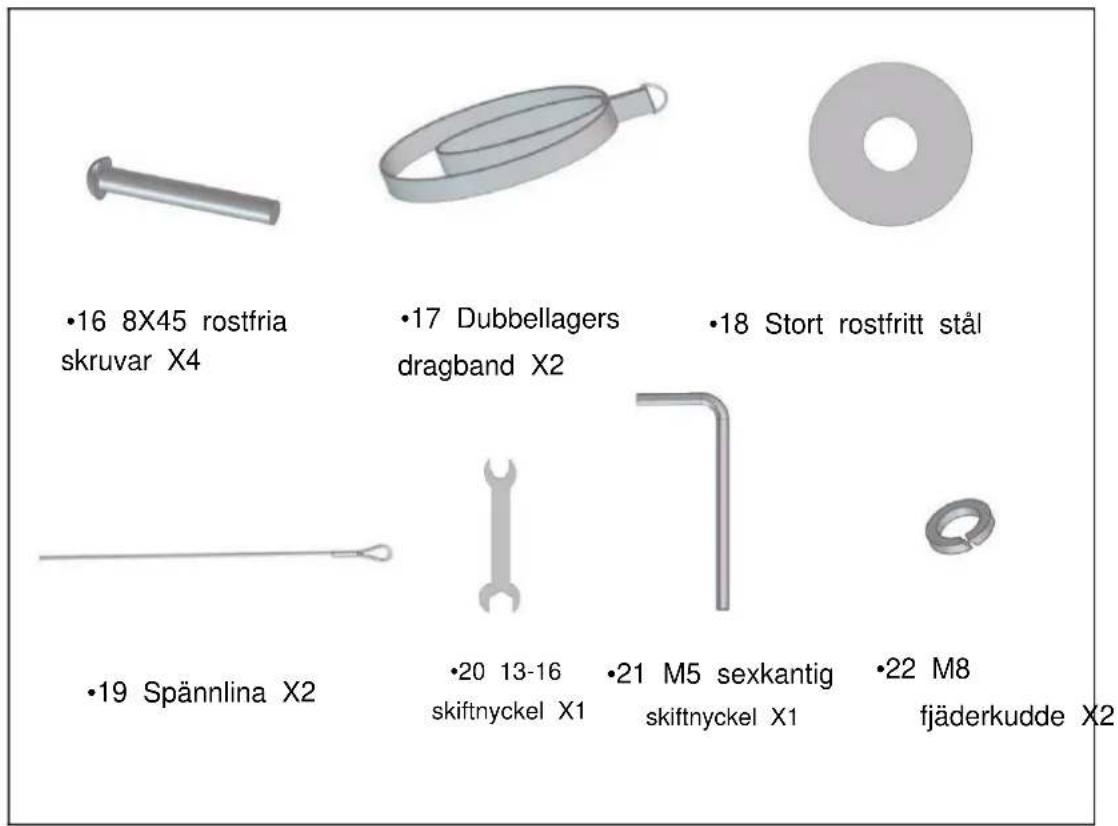

•16 8X45 rostfria skruvar X4 •17 Dubbellagers dragband X2 •18 Stort rostfritt stål •19 Spännlina X2 •20 13-16 skiftnyckel X1 •21 M5 sexkantig skiftnyckel X1 •22 M8 fjäderkudde X2

Installationssteg

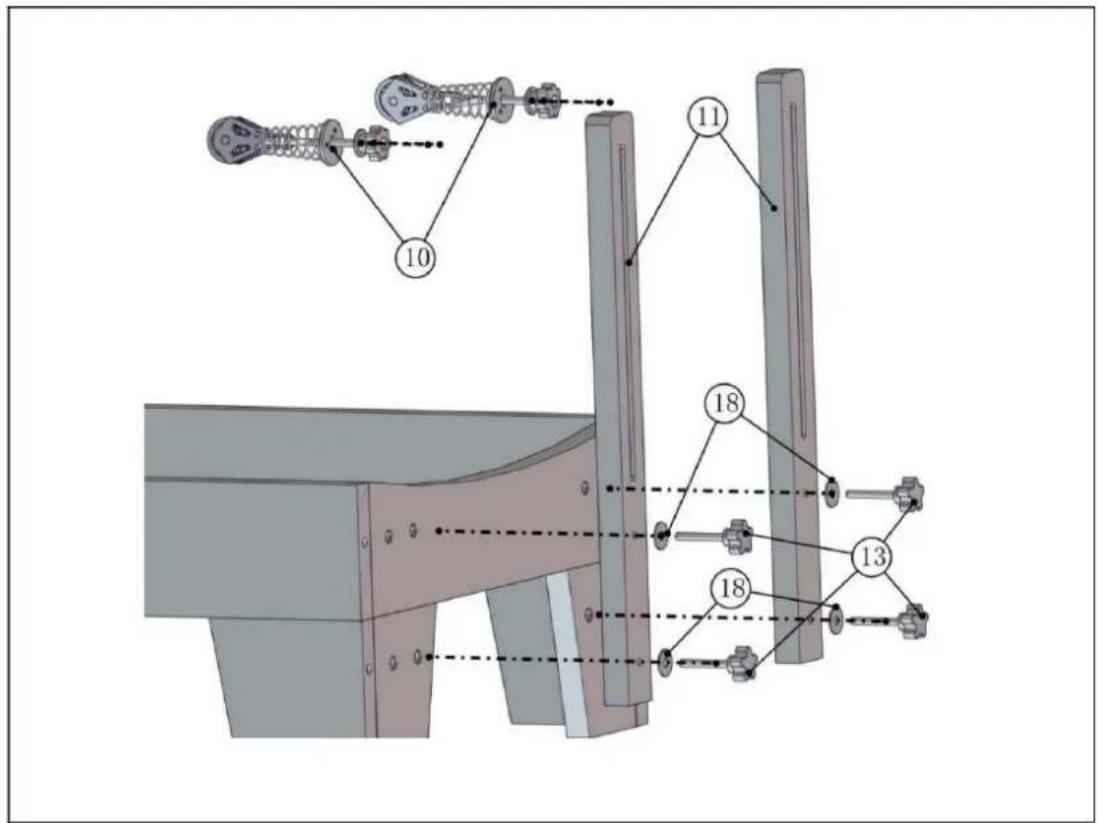

Förbered tillbehör:•10 repremskiva X2,•11 trästolpe X2,•13 8X50 knoppskruv X4, •18 rostfritt stål stor packning X4.

(1: Först•11 rikta in hålet på trästolpen med det reserverade hålet på sängen ram,•13 sätt en•18 stor packning av rostfritt stål på 8X50 knoppskruven och rikta in den med•11 hålet på trästången, och vrid•13 8X50 knoppskruven för att dra åt det. (Obs: Dra inte åt•13 8X50 knoppskruven först, skruva alla 4•13 8X50 knopp skruvar in i hålen och dra sedan åt dem för att förhindra att hålen finns felinriktad.)

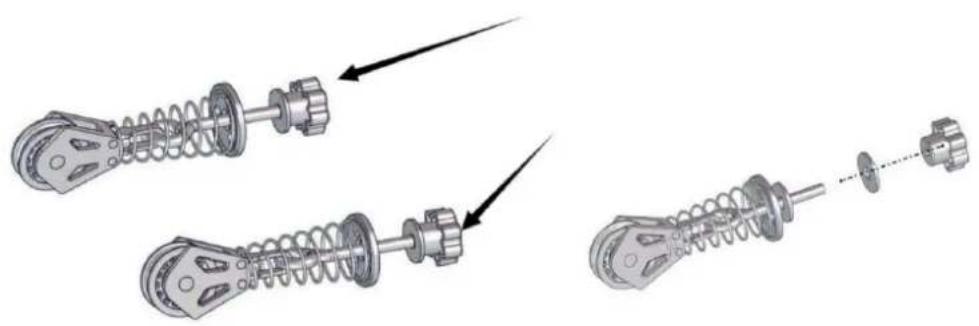

(2: Först•10 skruva loss knoppmuttern på linskivan och ta sedan ner en stor packning av rostfritt stål, och sätt sedan in den i•11 det långa spåret i mitten av trästolpe, och installera sedan den borttagna rostfria packningen och knoppmuttern.

Steg (2)

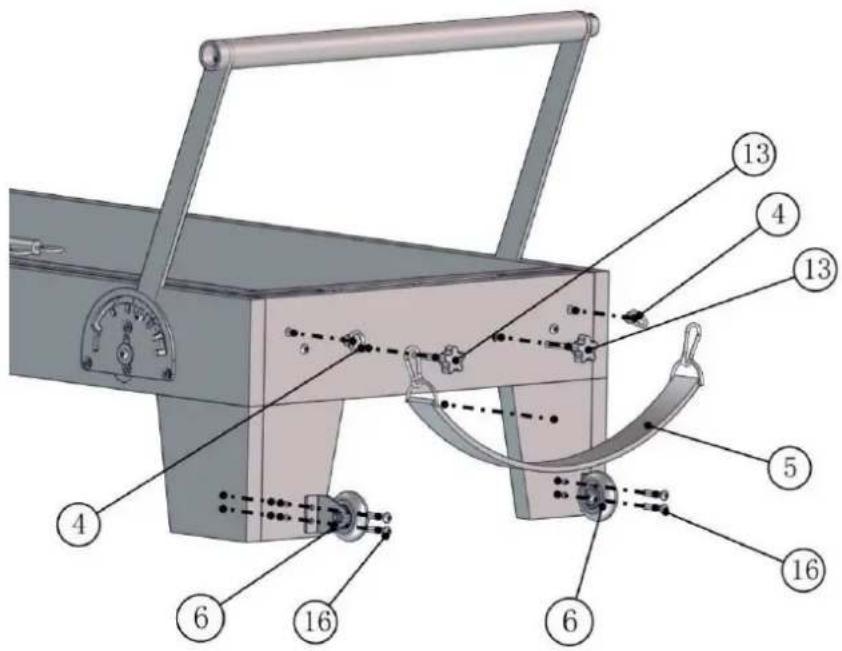

Förbered tillbehör:•4 M8 lyftring X2,•5 krokrem X1,•6 mobilstativ X2,

•16 8X45 rostfria skruvar X4,•15 M8 antilossningsmutter X4,•13 8X40 knopp skruv X2

(1:4 Skruva in M8-lyftringen i de reserverade hålen på båda sidor och dra åt den medurs.

(2:•5 Häng kroken med säkerhetsspännet•4 på M8-lyftringen.

(3:•13 Skruva in 8X40 knoppskruven i det reserverade hålet i mitten. (4:•6 Rikta in hålet på den rörliga hjulramen med hålet under sängramen, använd•16 8X45 rostfria skruvar för att passera från utsidan till insidan, och•15 dra åt insidan med M8 anti-lossningsmuttrar. (•20 A 13-16 öppen slut skiftnyckel och•21 en M5 sexkantnyckel krävs för åtdragning)

Steg (3)

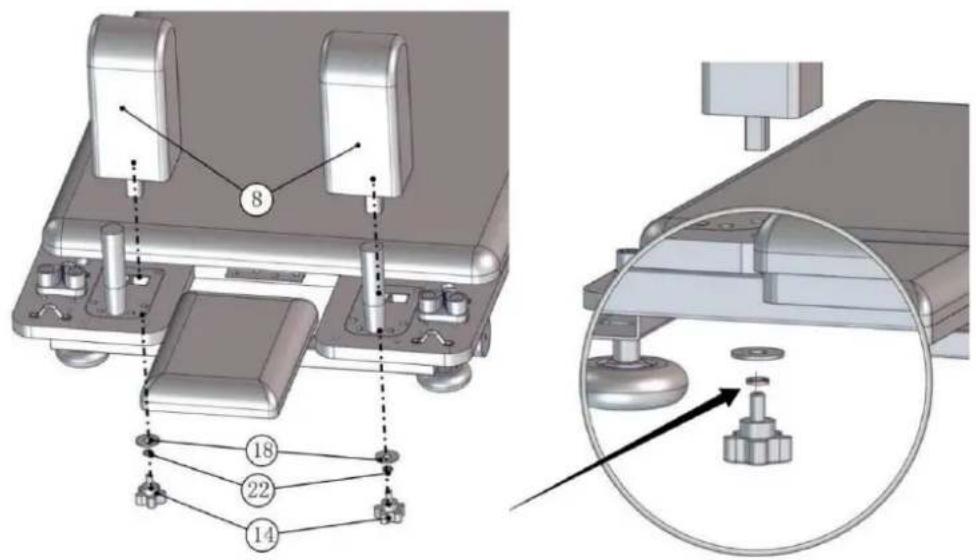

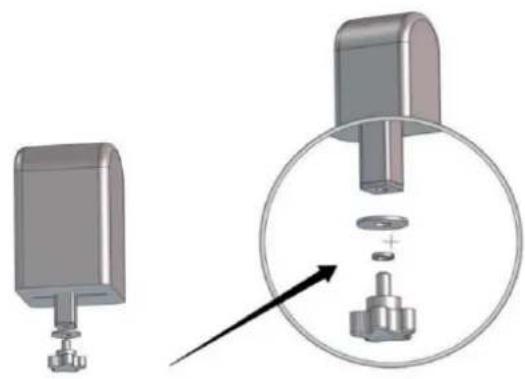

Förbered tillbehör:•8 axelkudde X2,•14 8X16 knoppskruv X2,•18 rostfri stål stor packning X2,•22 M8 fjäderbricka X2

Rikta in•8 axelkudden med det fyrkantiga hålet på axelkuddens block på skateboarden och sätt in den uppifrån och ned.8 Det finns ett reserverat hål på axelkudde. Rikta in 8X16 knoppskruven under axelkuddsblocket•14 med det reserverade hålet på axelkudden för att dra åt den. (•14 8X16 knoppskruven har en •22 M8 fjäderbricka och•18 en stor bricka i rostfritt stål)

Steg (4)

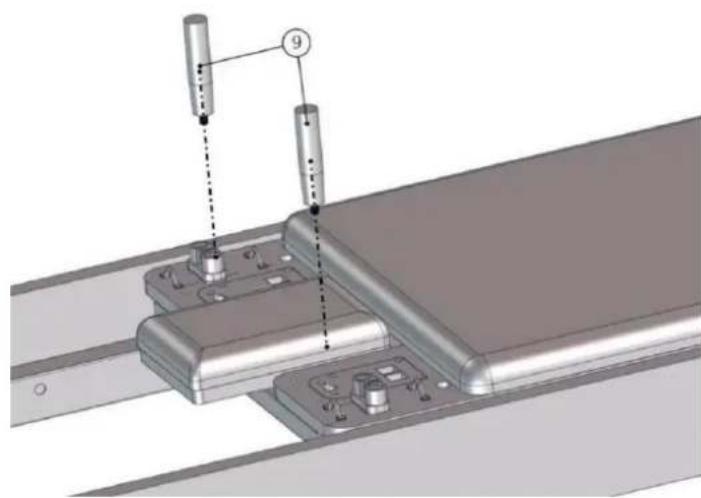

Förbered tillbehör•9 bakelithandledare X2.

Det finns två runda hål på axelkudden med muttrar inuti. Justera dem bara med hålen och skruva fast dem.

Steg (5)

Förbered tillbehör•17 - dubbellagers dragband x2,•19 draglinor x2,

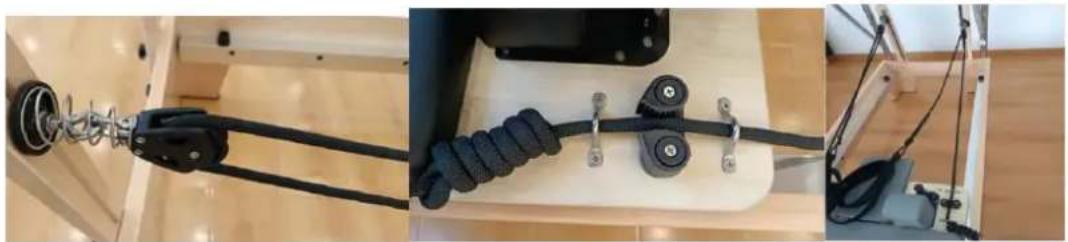

Använd •19 spännlinan för att passera genom hjulet på linskivan uppifrån och upp botten•10, dra den sedan mot skateboarden och för den genom puckelkroken, repklämma, och puckelkrok på skateboarden i pilens riktning i bild.

Förbered tillbehör:•3 språngbräda x1,

När du använder en språngbräda, sätt först in den i skåran längst upp på sängen och sedan flytta styret bakom språngbrädan för att förhindra skador på språngbrädan

under användning.

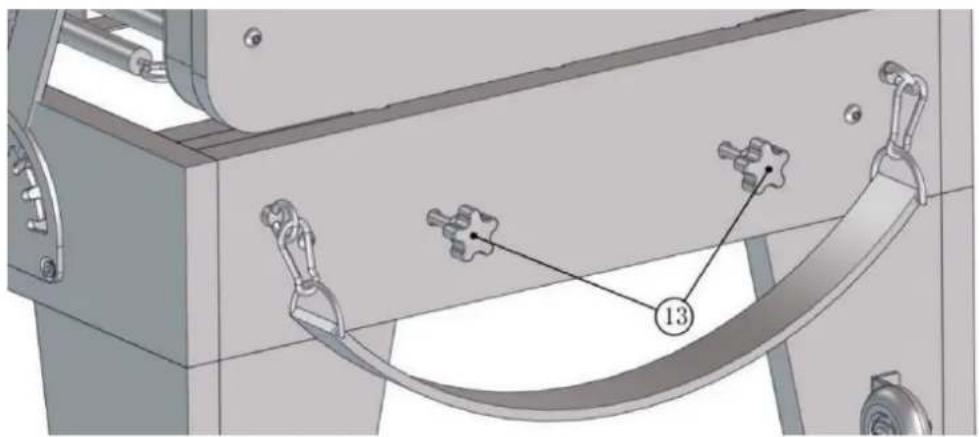

Efter att språngbrädan har satts in i spåret,•13 drar du åt den medurs med 8X40 skruv för att hålla•3 språngbrädan på plats.

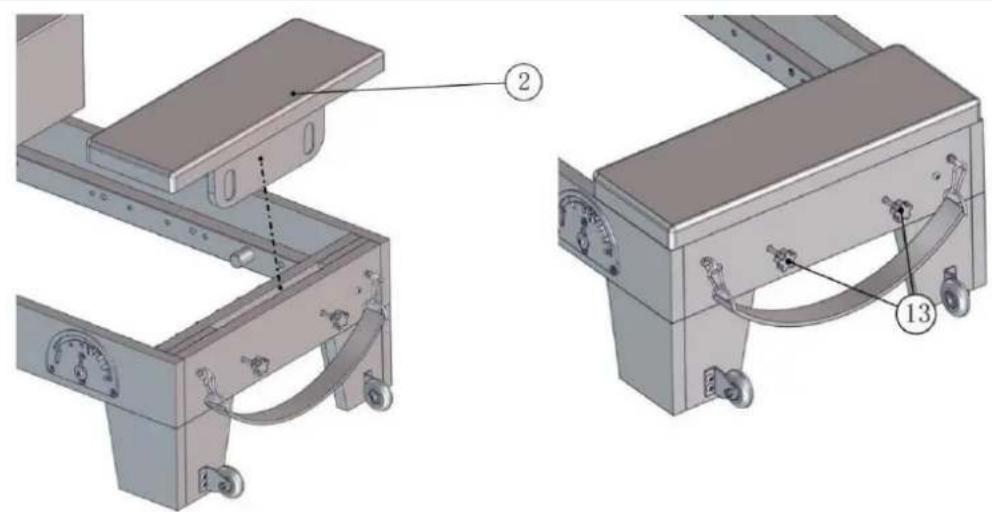

Förbered tillbehör:•2 pedal x1

Fotpedalen används enligt bilden:•3 språngbrädan och•2 foten pedalen delar ett spår och kan bytas ut växelvis. Fotpedalen måste sättas på in i skåran och •13 dras åt medurs med 8X40 knoppskruven för att hålla• 2 fotpedal.
