Marca	Vevor
Modello	H88-F-B
Tipo di attrezzatura	Pilates Reformer
Capacità di peso massima	400 lb (181 kg)
Materiale del telaio	Legno e acciaio inossidabile
Materiale dei cuscini per spalle	Schiuma con rivestimento
Numero di pulegge	2
Corde di tensione incluse	2
Cinghie con gancio incluse	1
Trampolino incluso	Sì
Pedali inclusi	Sì
Ruote mobili	Sì, per il trasporto
Cuscino per spalle	2
Guida in bachelite	2
Chiavi fornite	Chiave 13-16, chiave esagonale M5
Viti e dadi forniti	Viti a testa tonda M8, dadi autobloccanti M8, ecc.
Livello di assemblaggio	Medio, istruzioni illustrate
Sicurezza	Leggere gli avvisi, controllare le viti, non superare 400 lb
Utilizzo raccomandato	Consultazione medica prima dell'esercizio
Manutenzione	Controllare regolarmente i fissaggi, pulire con un panno asciutto
Garanzia	Certificato elettronico, supporto tecnico via email/sito
Assistenza tecnica	www.vevor.com/support

Domande frequenti - H88-F-B Vevor

Qual è il peso massimo supportato dal Pilates Reformer Vevor H88-F-B?

Il peso massimo dell'utente è di 400 lb (181 kg). Non superare questo limite per motivi di sicurezza.

Come assemblare il Vevor H88-F-B?

Segui le fasi di installazione illustrate nel manuale. Usa le chiavi fornite (chiave 13-16 e chiave esagonale M5). Stringere tutte le viti e i dadi prima dell'uso.

I pezzi di ricambio sono disponibili per questo modello?

Sì, i pezzi di ricambio possono essere ordinati contattando il supporto tecnico tramite www.vevor.com/support. Specificare il modello H88-F-B.

Posso usare il Pilates Reformer se sono incinta?

No, è sconsigliato usare questo apparecchio durante la gravidanza. Consultare un medico prima di qualsiasi attività fisica.

Come mantenere il mio Pilates Reformer Vevor?

Controllare regolarmente che tutte le viti e connessioni siano ben serrate. Pulire le superfici con un panno asciutto o leggermente umido. Non utilizzare prodotti abrasivi.

Qual è la durata della garanzia?

La garanzia è coperta da un certificato elettronico. Per maggiori dettagli, contattare il supporto tecnico all'indirizzo indicato nel manuale.

È facile spostare l'apparecchio?

Sì, il Vevor H88-F-B è dotato di ruote mobili (telaio con ruote mobili) per facilitare il trasporto. Assicurarsi di stringere bene le ruote prima dell'uso.

Posso usare il trampolino e il pedale contemporaneamente?

No, il trampolino e il pedale condividono la stessa posizione. Devono essere utilizzati in alternanza: inserire l'uno o l'altro nella fessura e stringere con la vite a testa tonda 8X40.

Cosa fare se una corda o una cinghia si rompe?

Contattare il servizio post-vendita tramite www.vevor.com/support per ordinare pezzi di ricambio. Non utilizzare l'apparecchio con corde danneggiate.

Ci sono accessori aggiuntivi inclusi?

Sì, il manuale elenca gli accessori: pulegge a corda, cinghie con gancio, corde di tensione, chiavi, viti, ecc. Consultare l'elenco dei pezzi nel manuale.

MANUALE UTENTE H88-F-B Vevor

Supporto tecnico e certificato di garanzia

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

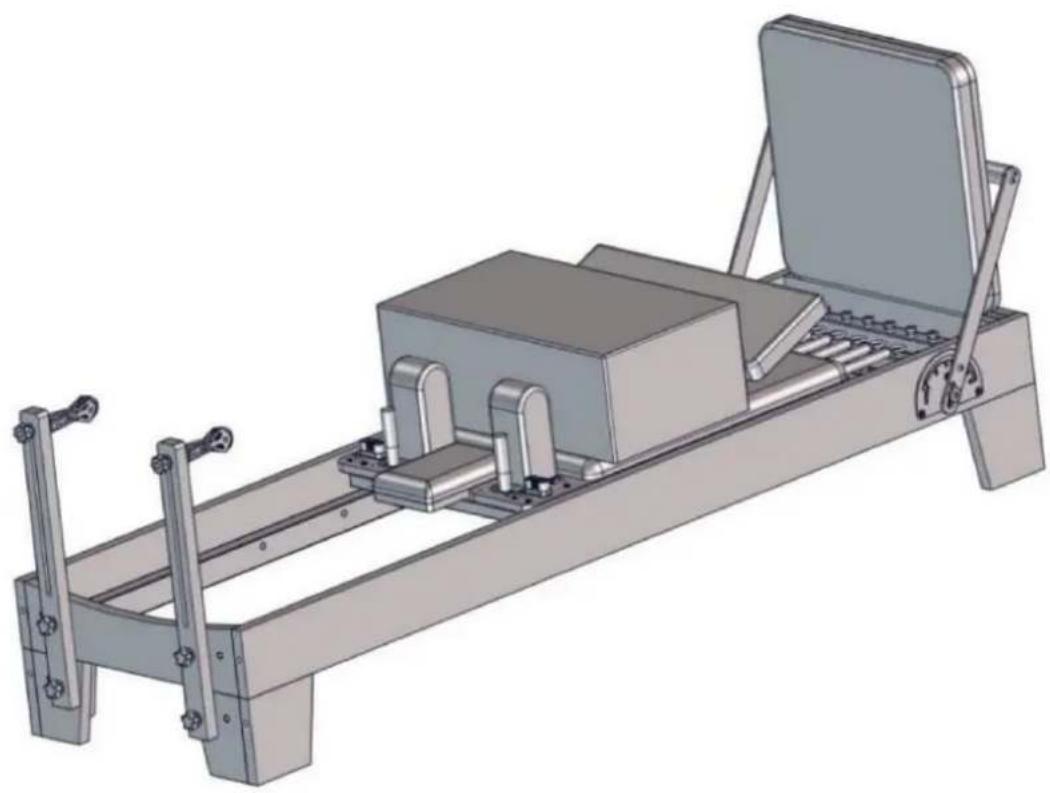

Riformatore Pilates

MODELLO: H88-FB

Nota: l'immagine del prodotto è di riferimento, i dettagli effettivi prevarranno

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto.

Ci scusiamo ma non vi informeremo più se saranno disponibili aggiornamenti tecnologici o software per il nostro prodotto.

Sicurezza operativa

AVVERTIMENTO:

Si prega di leggere tutte le istruzioni prima di utilizzare questo prodotto

È responsabilità del proprietario garantire che tutti gli utenti di questo prodotto siano

pienamente consapevole di tutte le avvertenze e precauzioni.

ÿ Non utilizzarlo se sei incinta

ÿ Si prega di installare rigorosamente secondo le istruzioni

y Per garantire la sicurezza dell'utente, controllare che tutte le viti e gli altri collegamenti le parti del dispositivo siano intatte prima di ogni utilizzo

ÿ L'esercizio fisico scorretto o di intensità eccessiva non fa bene alla salute. Si raccomanda consultare un medico prima di fare esercizio fisico

ÿ È meglio indossare abbigliamento sportivo e scarpe sportive quando si fa esercizio fisico

ÿ Se avverti vertigini, vomito o altri sintomi avversi durante l'esercizio, dovrebbe interrompere immediatamente l'allenamento.

ÿ Notare che tutte le viti e i dadi devono essere serrati prima dell'esercizio

ÿ Si prega di non fare esercizio fisico mezz'ora prima/dopo i pasti o 1 ora prima di dormire

ÿ Si prega di pianificare gli esercizi. ÿ Il peso dell'utente non può superare le 400 libbre

ÿ È vietato l'uso eccessivo da parte di persone non qualificate.ÿ Fare attenzione a non schiacciarsi le dita quando si apre o si piega il prodottoÿ Si prega di effettuare un semplice stretching prima di utilizzare il prodotto.

SUGGERIMENTI: Alcune parti non possono essere rappresentate sul diagramma di decomposizione, si prega di prendere i dettagli di conseguenza.

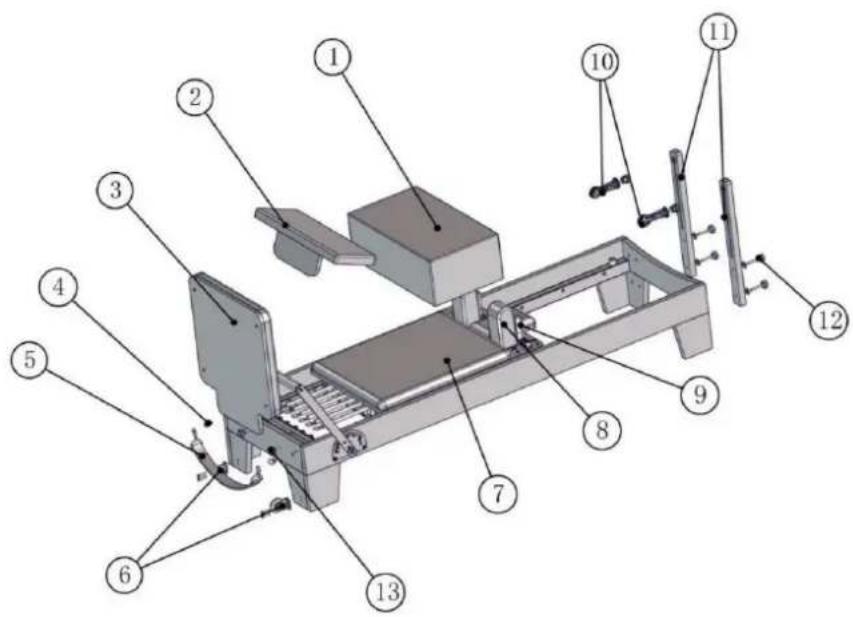

Vista esplosa

BUONA IDENTITA	descrivere	quantità
•1	Scatola quadrata	1
•2	Pedali	1
•3	trampolino	1
•4	Anello di sollevamento M8	2
•5	Cinghia a gancio	1
•6	Telaio della ruota mobile	2
•7	Montaggio dello skateboard	1
•8	Cuscino per le spalle	2
•9	Corrimano in bachelite	2
•10	Puleggia a fune	2
•11	Palo di legno	2
•12	Vite a manopola 8X50	4
•13	Vite a manopola 8X40	2
•14	Vite a manopola 8X16	2
•15	Dado anti-allentamento M8	4
•16	Viti in acciaio inox 8X45	4
•17	Coulisse a doppio strato	2
•18	Guarnizione grande in acciaio inox	6
•19	Fune di tensione	2
•20	Chiave inglese 13-16	1
•21	Chiave esagonale M5	1
•22	Rondella elastica M8	2

-1 Scatola quadrata X1

•4 M8 anello di sollevamento x2

•6 Telaio ruota mobile X2

ÿCuscino per le spalle x2 (sotto il cuscino per le spalle c'è una vite con manopolaÿ8X16 +ÿ rondella grande in acciaio inossidabile + • rondella elastica M8 22) Vedere i passaggi di installazione (3) per i dettagli

•10 Puleggia a fune X2

•11 Palo di legno X2

•12 8X50 vite manopola X4

•13 Vite a manopola 8X40 X2

•14 Vite a manopola 8X16 X2

(Lunghezza asta vite 50 mm) (Lunghezza asta vite 40 mm)

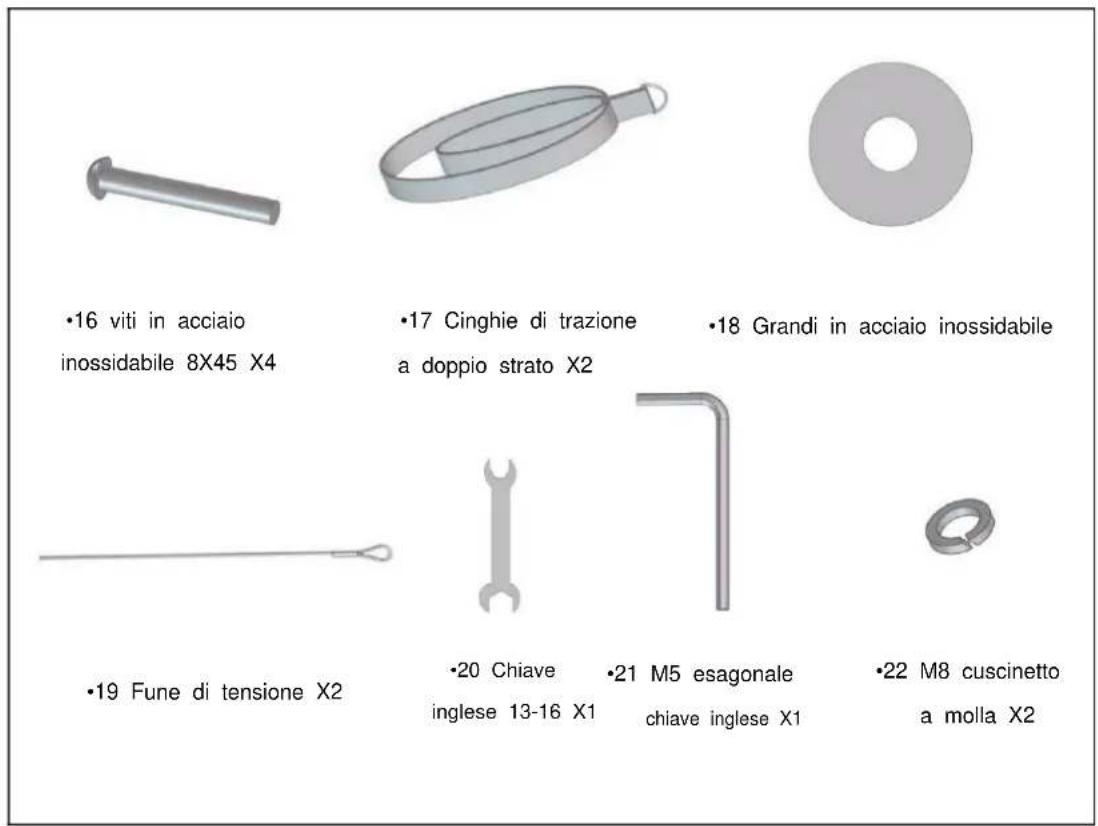

•16 viti in acciaio inossidabile 8X45 X4 •17 Cinghie di trazione a doppio strato X2 •18 Grandi in acciaio inossidabile •19 Fune di tensione X2 •20 Chiave inglese 13-16 X1 •21 M5 esagonale chiave inglese X1 •22 M8 cuscinetto a molla X2

Fasi di installazione

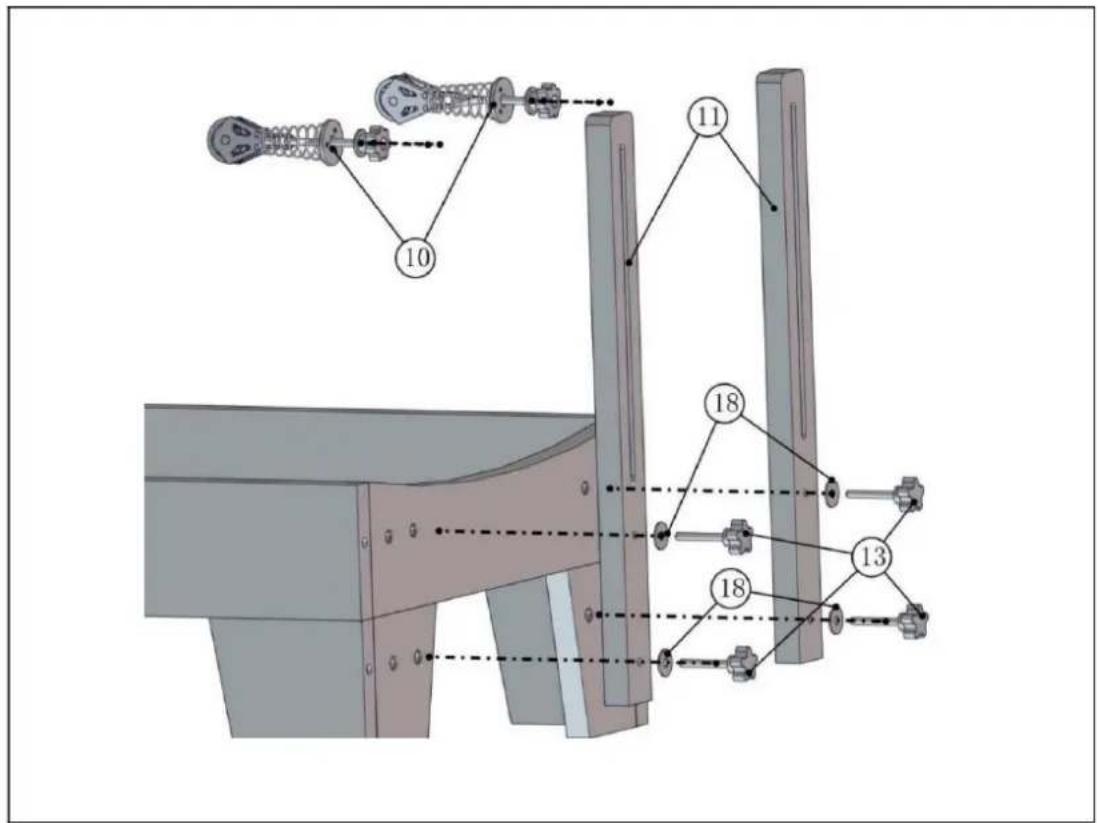

Preparare gli accessori: •10 puleggia per fune X2, •11 palo di legno X2, •13 vite a manopola 8X50 X4, •18 guarnizione grande in acciaio inox X4.

(1: Per prima cosa•11 allinea il foro sul palo di legno con il foro riservato sul letto

telaio, •13 mettere una guarnizione in acciaio inossidabile grande •18 sulla vite della manopola 8X50, quindi allinearla

con•11 il foro sul palo di legno e ruotare•13 la vite della manopola 8X50 per stringere

(Nota: non stringere prima la vite della manopola 8X50, avvitare tutte e 4 le manopole 8X50

viti nei fori, quindi serrarle per evitare che i fori siano

(non allineato.)

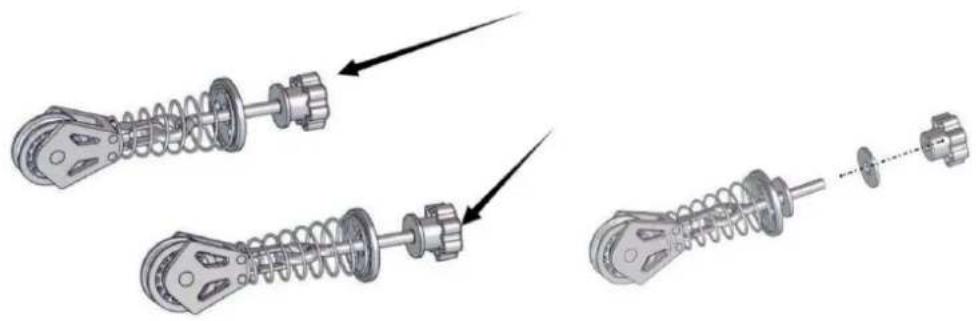

(2: Per prima cosa•10 svitare il dado della manopola sulla puleggia della fune, quindi smontare una grande

guarnizione in acciaio inossidabile, quindi inserirla nella scanalatura lunga al centro del

palo di legno, quindi installare la guarnizione in acciaio inossidabile e il dado a manopola rimossi.

Passo (2)

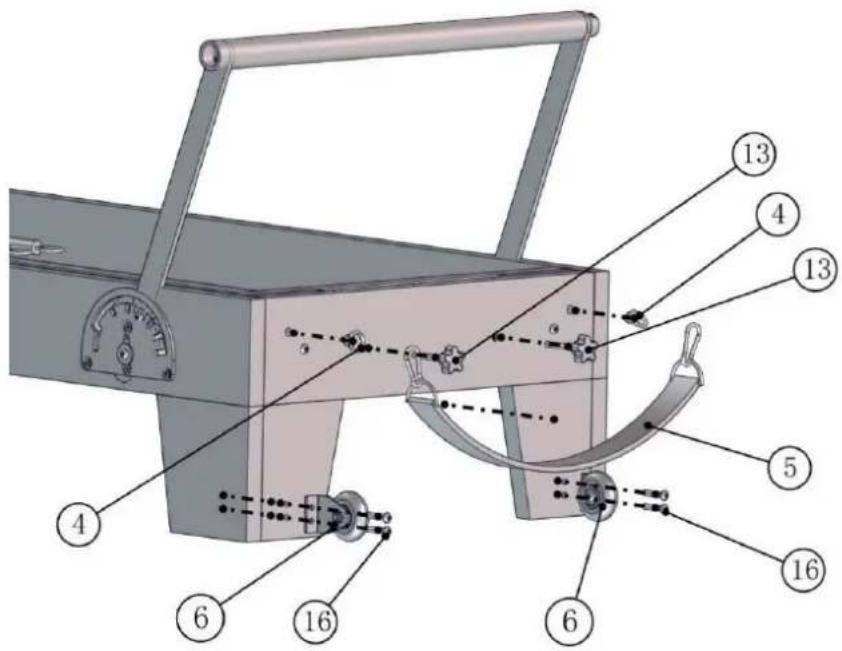

Preparare gli accessori: •4 anello di sollevamento M8 X2, •5 cinghia a gancio X1, •6 supporto mobile X2,

•16 viti in acciaio inox 8X45 X4,•15 dado antiallentamento M8 X4,•13 manopola 8X40

vite X2

(1:4 Avvitare l'anello di sollevamento M8 nei fori riservati su entrambi i lati e serrarlo in senso orario.

(2:5 Appendere il gancio con la fibbia di sicurezza•4 all'anello di sollevamento M8.

(3:13 Avvitare la vite con manopola 8X40 nel foro riservato al centro.

(4.6 Allineare il foro sul telaio della ruota mobile con il foro sotto il telaio del letto,

utilizzare•16 viti in acciaio inossidabile 8X45 per passare dall'esterno all'interno,

e•15 serrare l'interno con dadi antiallentamento M8. (•20 A 13-16 estremità aperta

chiave inglese e•21 chiave esagonale M5 sono necessarie per il serraggio)

Passo (3)

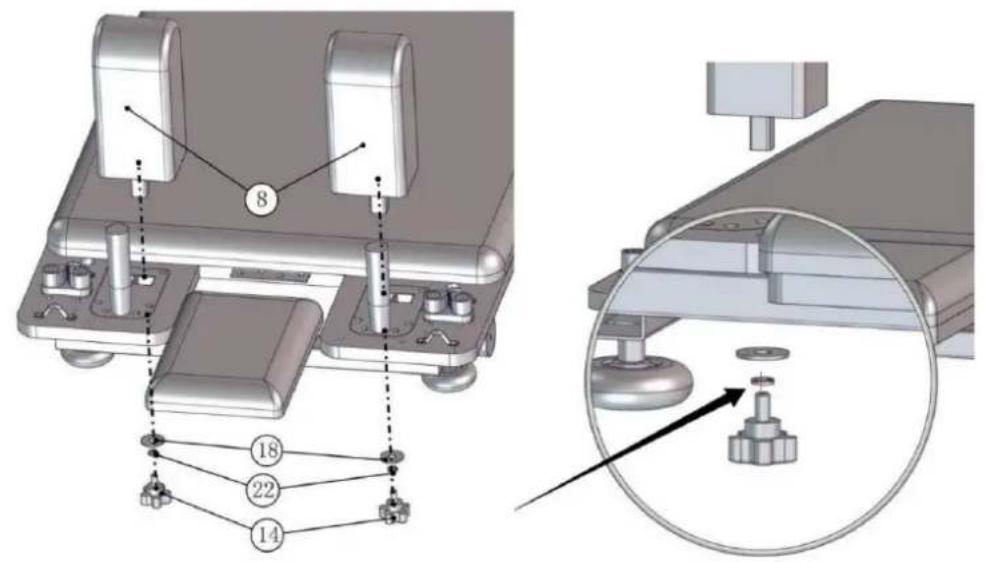

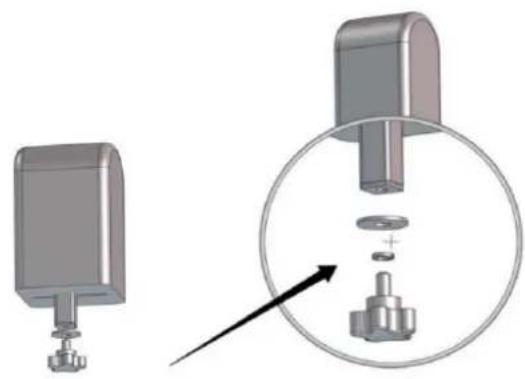

Preparare gli accessori: •8 cuscino per spalla X2, •14 vite a manopola 8X16 X2, •18 acciaio inossidabile

guarnizione grande in acciaio X2,•22 rondella elastica M8 X2

Allinea•8 il cuscino per la spalla con il foro quadrato sul blocco del cuscino per la spalla su

lo skateboard e inserirlo dall'alto verso il basso.•8 C'è un foro riservato sul

cuscino per le spalle. Allineare la vite a manopola 8X16 sotto il blocco del cuscino per le spalle•14 con

il foro riservato sul cuscino per la spalla per stringerlo. (•14 La vite a manopola 8X16 ha

una rondella elastica M8 •22 e•18 una grande rondella in acciaio inossidabile)

Passo (4)

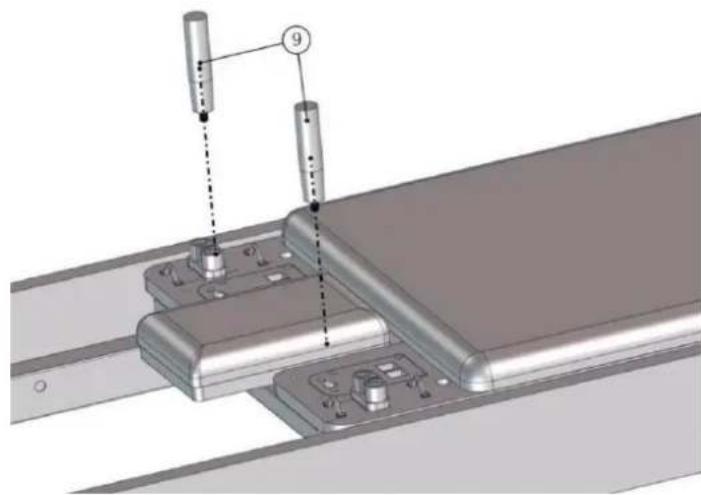

Preparare gli accessori•9 corrimano in bachelite X2.

Ci sono due fori rotondi sul cuscino per le spalle con i dadi all'interno. Basta allinearli con i fori e avvitarli.

Passo (5)

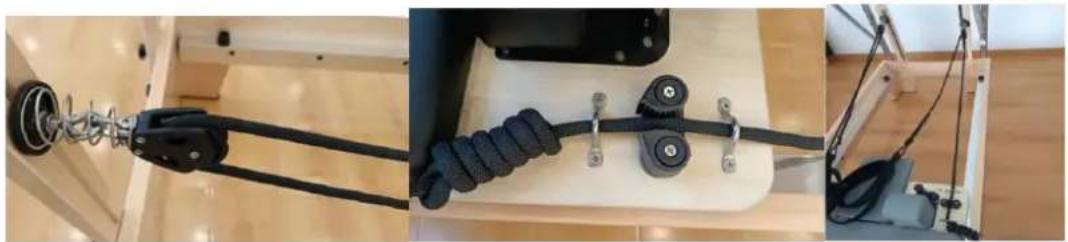

Preparare gli accessori•17 - cinghie di trazione a doppio strato x2,•19 corde di trazione x2,

Utilizzare•19 la fune di tensione per passare attraverso la ruota della puleggia della fune dall'alto verso il basso

bottom•10, quindi tiralo verso lo skateboard e fallo passare attraverso il gancio della gobba,

morsetto della corda e gancio della gobba sullo skateboard nella direzione della freccia nella

immagine.

Preparare gli accessori: •3 trampolini x1,

Quando si utilizza un trampolino, inserirlo prima nella fessura sulla testata del letto, quindi

spostare il manubrio dietro il trampolino per evitare di danneggiarlo

durante l'uso.

Dopo aver inserito il trampolino nella fessura,•13 serrarlo in senso orario con la chiave 8X40

manopola a vite per tenere fermo il trampolino•3.

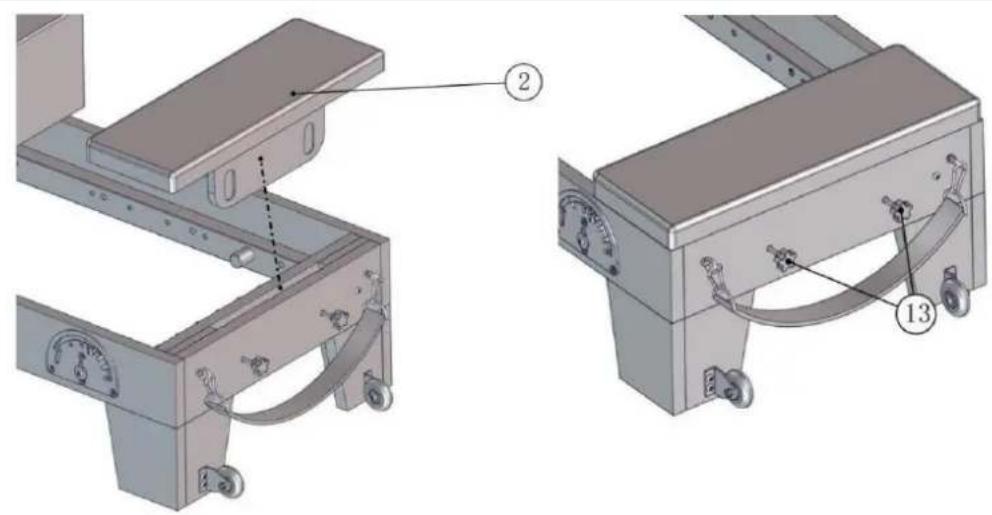

Preparare gli accessori: •2 pedali x1

Il pedale viene utilizzato come mostrato nella figura: •3 il trampolino e •2 il pedale pedale condividono uno slot e possono essere sostituiti alternativamente. Il pedale deve essere inserito nella fessura e•13 serrato in senso orario con la vite a manopola 8X40 per tenere•2 il pedale.

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Rappresentante della CE

E-CrossStu GmbH

Magonza Landstr.69,

60329 Francoforte sul Meno.
