Marka	Vevor
Model	H88-F-B
Rodzaj sprzętu	Pilates Reformer
Maksymalna nośność	400 lb (181 kg)
Materiał ramy	Drewno i stal nierdzewna
Materiał poduszek na ramiona	Pianka z pokryciem
Liczba bloków	2
Dołączone linki naciągowe	2
Dołączone taśmy z hakami	1
Dołączona trampolina	Tak
Dołączone pedały	Tak
Mobilne kółka	Tak, do transportu
Poduszki na ramiona	2
Bakelitowa szyna	2
Dołączone klucze	Klucz 13-16, klucz imbusowy M5
Dołączone śruby i nakrętki	Śruby M8 z łbem, nakrętki samozabezpieczające M8 itp.
Poziom montażu	Średni, instrukcja ilustrowana
Bezpieczeństwo	Przeczytaj ostrzeżenia, sprawdź śruby, nie przekraczaj 400 lb
Zalecane użycie	Konsultacja medyczna przed ćwiczeniami
Konserwacja	Regularnie sprawdzaj mocowania, czyść suchą szmatką
Gwarancja	Certyfikat elektroniczny, wsparcie techniczne e-mail/strona
Pomoc techniczna	www.vevor.com/support

Często zadawane pytania - H88-F-B Vevor

Jaka jest maksymalna waga obsługiwana przez Pilates Reformer Vevor H88-F-B?

Maksymalna waga użytkownika wynosi 400 lb (181 kg). Nie przekraczaj tego limitu ze względów bezpieczeństwa.

Jak złożyć Vevor H88-F-B?

Postępuj zgodnie z ilustrowanymi krokami montażu w instrukcji. Użyj dołączonych kluczy (klucz 13-16 i klucz imbusowy M5). Dokręć wszystkie śruby i nakrętki przed użyciem.

Czy części zamienne są dostępne dla tego modelu?

Tak, części zamienne można zamówić, kontaktując się z wsparciem technicznym przez www.vevor.com/support. Podaj model H88-F-B.

Czy mogę używać Pilates Reformer w ciąży?

Nie, odradza się używania tego urządzenia w czasie ciąży. Skonsultuj się z lekarzem przed podjęciem jakiejkolwiek aktywności fizycznej.

Jak konserwować mój Pilates Reformer Vevor?

Regularnie sprawdzaj, czy wszystkie śruby i połączenia są dobrze dokręcone. Czyść powierzchnie suchą lub lekko wilgotną szmatką. Nie używaj ściernych środków czyszczących.

Jaka jest długość gwarancji?

Gwarancja objęta jest certyfikatem elektronicznym. Po szczegóły skontaktuj się z pomocą techniczną pod adresem podanym w instrukcji.

Czy łatwo przesunąć urządzenie?

Tak, Vevor H88-F-B jest wyposażony w mobilne kółka (rama z kółkami) ułatwiające transport. Upewnij się, że koła są dobrze dokręcone przed użyciem.

Czy mogę używać trampoliny i pedału jednocześnie?

Nie, trampolina i pedał zajmują to samo miejsce. Należy ich używać naprzemiennie: włóż jeden lub drugi w szczelinę i dokręć śrubą M8 z łbem.

Co zrobić, jeśli linka lub taśma pęknie?

Skontaktuj się z obsługą posprzedażową przez www.vevor.com/support, aby zamówić części zamienne. Nie używaj urządzenia z uszkodzonymi linkami.

Czy dołączone są dodatkowe akcesoria?

Tak, instrukcja wymienia akcesoria: bloczki linowe, taśmy z hakami, linki naciągowe, klucze, śruby itp. Sprawdź listę części w instrukcji.

INSTRUKCJA OBSŁUGI H88-F-B Vevor

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

Reformer Pilatesa

MODEL:H88-FB

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Reformer Pilatesa

MODEL: H88-FB

Uwaga: Zdjęcie produktu ma charakter poglądowy, decydujące znaczenie mają rzeczywiste szczegóły.

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed rozpoczęciem użytkowania należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie prawo do jednoznacznej interpretacji instrukcji obsługi.

Wygląd produktu będzie zależał od produktu, który otrzymałeś.

Przepraszamy, ale nie będziemy Cię już więcej informować, jeśli w naszym produkcie pojawią się aktualizacje technologiczne lub oprogramowania.

Bezpieczeństwo działania

OSTRZEŻENIE:

Przed użyciem tego produktu należy przeczytać wszystkie instrukcje.

Właściciel jest odpowiedzialny za zapewnienie, że wszystcy użytkownicy tego produktu są:

w pełni świadoma wszystkich ostrzeżeń i środków

ostrożności. Nie należy stosować leku, jeśli jesteś w ciąży

Proszę przeprowadzić instalację ściśle według instrukcji

Aby zapewnić bezpieczeństwo użytkownika, należy sprawdzić, czy wszystkie śruby i inne elementy łączące są prawidłowo dokręcone.

części urządzenia są nienaruszone przed każdym użyciem

Nieprawidłowe lub nadmierne ćwiczenia nie są dobre dla zdrowia. Zaleca się

przed ćwiczeniami należy skonsultować się z lekarzem

Podczas ćwiczeń najlepiej jest nosić odzież sportową i buty sportowe

Jeśli podczas ćwiczeń odczuwasz zawroty głowy, wymioty lub inne niekorzystne objawy,

należy natychmiast przerwać trening.

Należy pamiętać, że przed rozpoczęciem ćwiczeń należy dokręcić wszystkie śruby i nakrętki.

Prosimy nie ćwiczyć na pół godziny przed/po posiłku i na 1 godzinę przed snem.

Proszę zaplanować ćwiczenia. Waga

użytkownika nie może przekraczać 400 funtów

Nadmierne użytkowanie przez osoby niewykwalifikowane jest

zabronione. Należy zachować ostrożność, aby nie przytrzasnąć sobie palców podczas rozkładania lub składania produktu.

Przed użyciem produktu wykonaj proste ćwiczenia rozciągające.

WSKAZÓWKI: Niektórych części nie da się przedstawić na schemacie rozkładu, proszę wziąć pod uwagę podaj szczegóły.

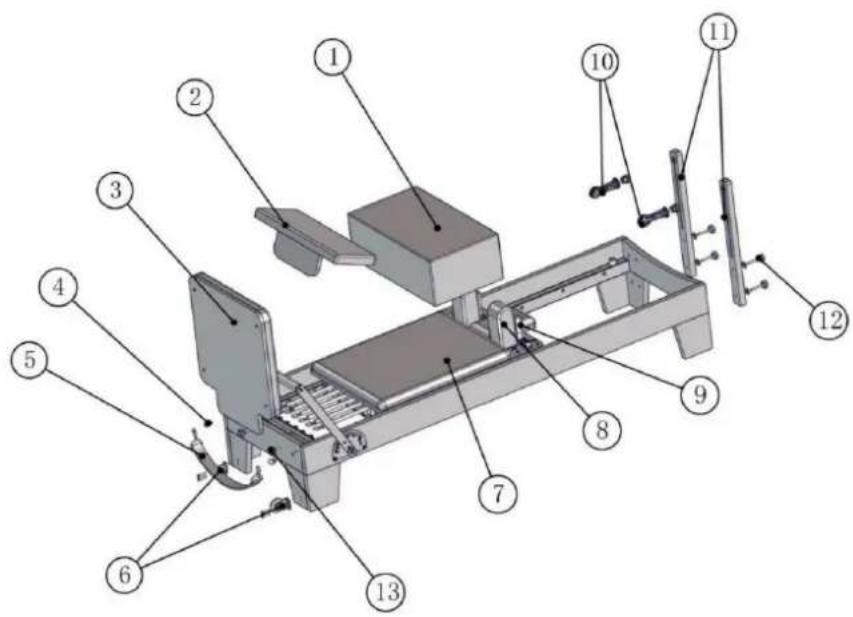

Widok wybuchowy

DOBRY ID	opisać	ilość
•1	Kwadratowe pudełko	1
•2	Pedały	1
•3	trampolina	1
•4	Pierścień podnoszący M8	2
•5	Pasek haczykowy	1
•6	Mobilna rama koła	2
•7	Montaż deskorolki	1
•8	Poduszka na ramię	2
•9	Poręcz bakelitowa	2
•10	Krążek linowy	2
•11	Drewniany słup	2
•12	Śruba gałki 8X50	4
•13	Śruba gałki 8X40	2
•14	Śruba gałki 8X16	2
•15	Nakrętka antypoślizgowa M8	4
•16	Śruby ze stali nierdzewnej 8X45	4
•17	Podwójna warstwa ściągacza	2
•18	Duża uszczelka ze stali nierdzewnej	6
•19	Lina napinająca	2
•20	Klucz 13-16	1
•21	Klucz imbusowy M5	1
•22	Podkładka sprężysta M8	2

•1 Pudełko kwadratowe X1

•4 pierścienie podnoszące M8 x2

•5 Pasek haczykowy X1

•6 Mobilna rama koła X2

•7 Montaż deskorolki X1

Poduszka naramienna x2 (pod poduszką naramienną znajduje się śruba 8X16 z pokrętłem + duża podkładka ze stali nierdzewnej + • podkładka sprężysta 22 M8) Zobacz kroki instalacji (3) po szczegóły

•9 Poręcz bakelitowa X2

•10 Krążek linowy X2

•11 Drewniany stupek X2

•12 śruba z pokrętłem 8X50 X4

•13 śruba z pokrętłem 8X40 X2

•14 śruba z pokrętłem 8X16 X2

•15 M8 nakrętka antypoślizgowa X4

(Długość pręta śrubowego 50 mm) (Długość pręta śrubowego 40 mm)

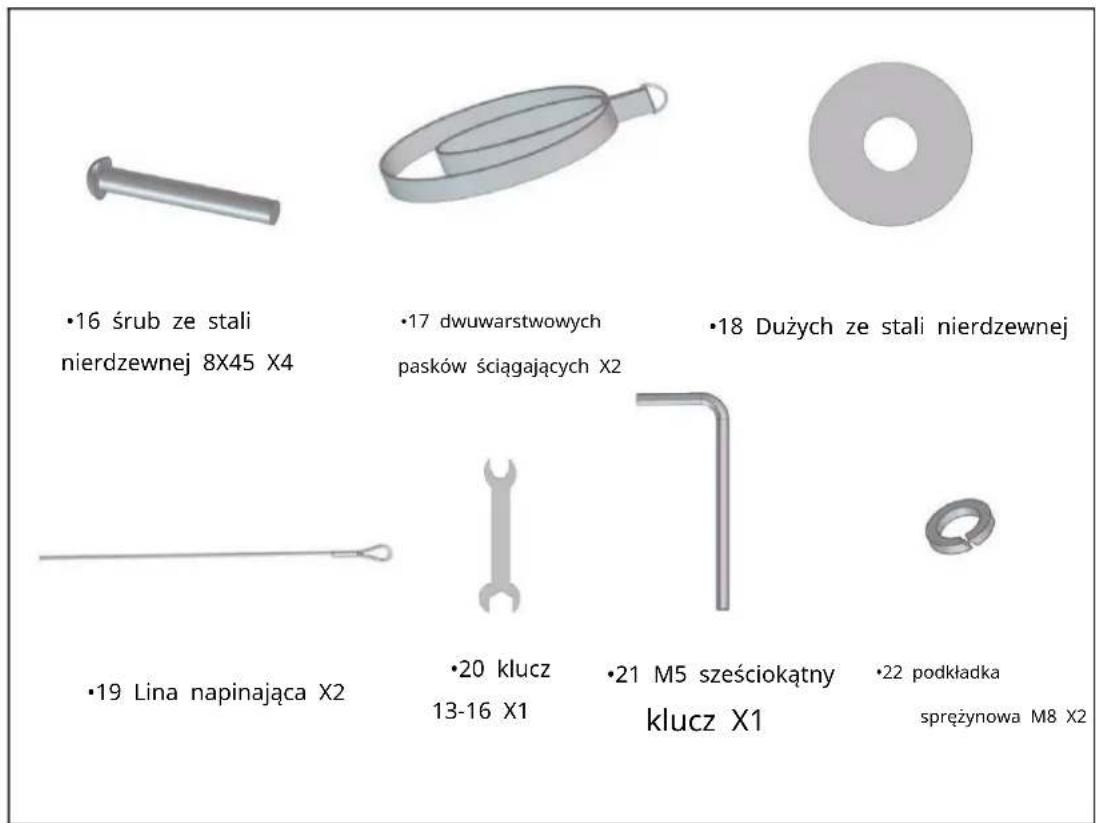

•16 śrub ze stali nierdzewnej 8X45 X4 •17 dwuwarstwowych pasków ściągających X2 •18 Dużych ze stali nierdzewnej •19 Lina napinająca X2 •20 klucz 13-16 X1 •21 M5 sześciokątny klucz X1 •22 podkładka sprężynowa M8 X2

Kroki instalacji

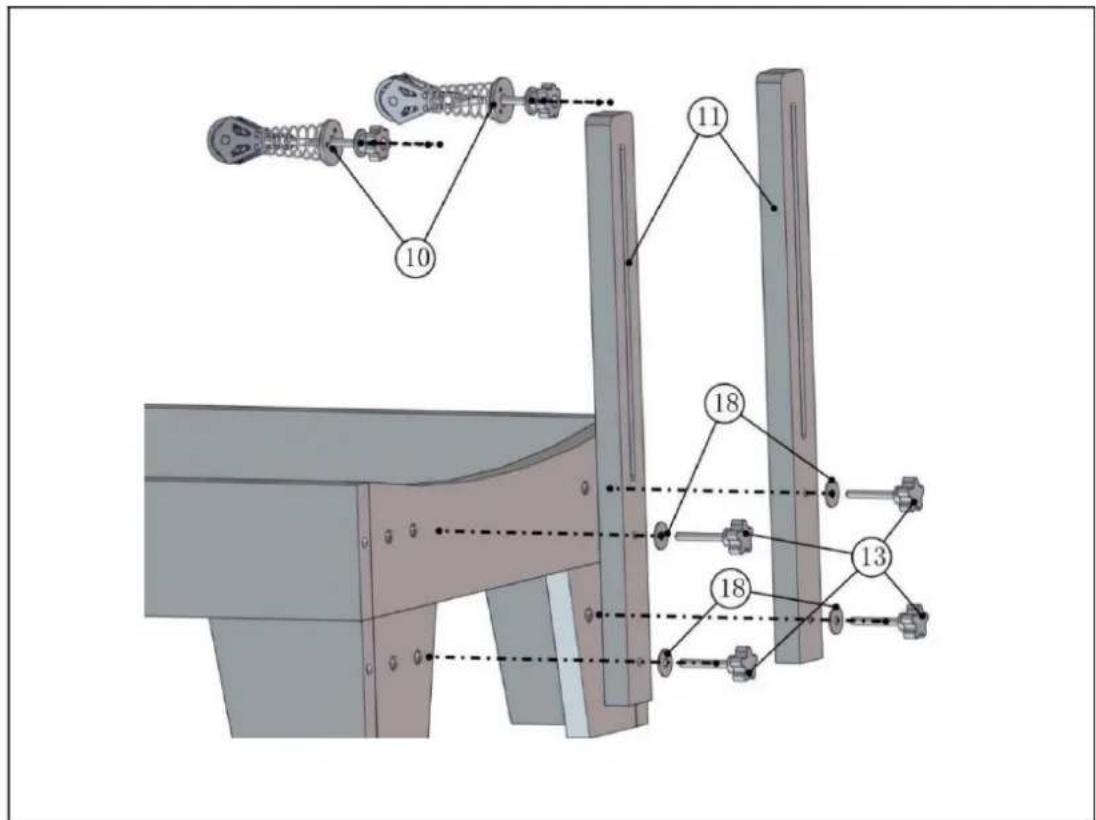

Przygotuj akcesoria: •10 krążek linowy X2, •11 drewniany słupek X2, •13 śruba z pokrętem 8X50 X4, •18 duża uszczelka ze stali nierdzewnej X4.

(1: Najpierw •11 wyrównaj otwór na drewnianym słupku z zarezerwowanym otworem na łóżku rama, •13 nałów •18 dużą uszczelkę ze stali nierdzewnej na śrubę pokrętła 8X50, a następnie wyrównaj ją z otworem w drewnianym słupku•11 i obróć•13 śrubę z pokrętem 8X50, aby ją dokręcić

(Uwaga: Nie dokręcaj najpierw śruby pokrętła 8X50 •13, wkręć wszystkie śruby pokrętła 8X50 4•13 wkręć śruby w otwory, a następnie dokręć je, aby zapobiec ich pękaniu

(niewspółosiowe.)

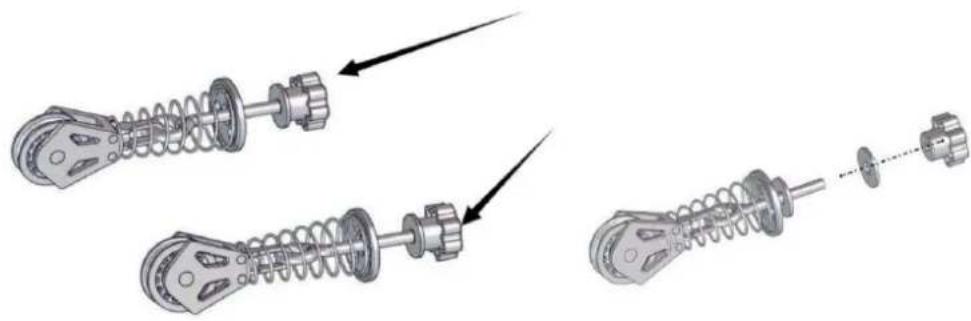

(2: Najpierw •10 odkręć nakrętkę pokrętła na kole linowym, a następnie zdejmij dużą

uszczelkę ze stali nierdzewnej, a następnie włóż ją do•11 długiego rowka na środku

drewniany słupek, a następnie zamontuj usuniętą uszczelkę ze stali nierdzewnej i nakrętkę pokrętła.

Krok (2)

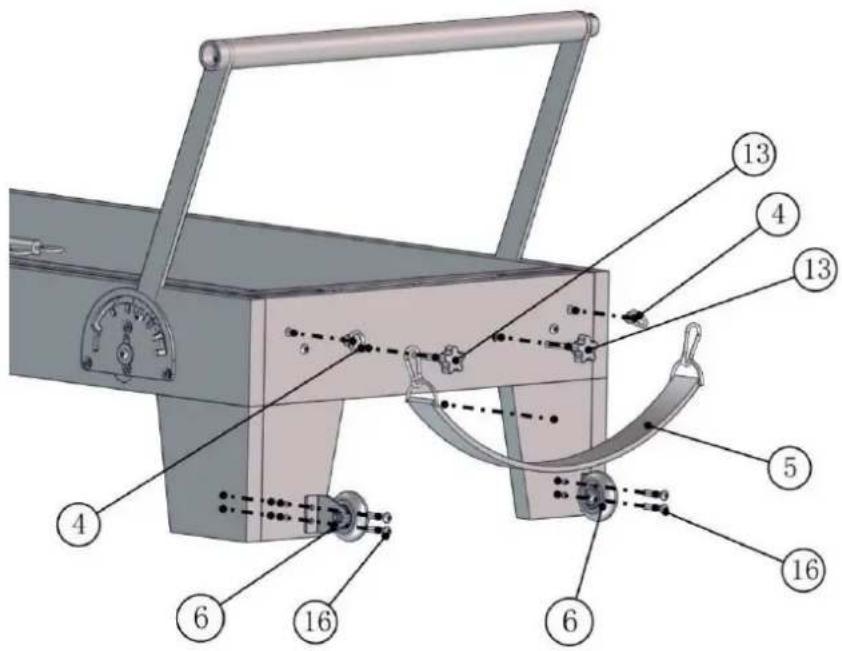

Przygotuj akcesoria: •4 uchwyty podnoszące M8 X2, •5 pas haczykowy X1, •6 stojak mobilny X2,
•16 śrub ze stali nierdzewnej 8X45 X4,•15 nakrętek antypoślizgowych M8 X4,•13 pokręteł 8X40

śruba X2

(1:4 Wkręć pierścień podnoszący M8 w zarezerwowane otwory po obu stronach i dokręć go

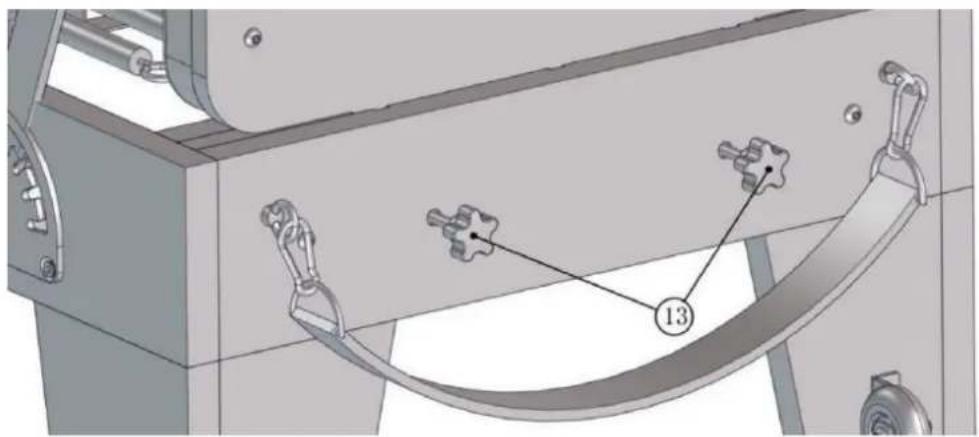

(2:5 Zawieś hak za pomocą klamry zabezpieczającej•4 na pierścieniu podnoszącym M8.

(3:13 Wkręć śrubę z pokrętem 8X40 w zarezerwowany otwór na środku.
(4:6 Wyrównaj otwór w ramie koła ruchomego z otworem pod ramą łóżka,
użyj •16 śrub ze stali nierdzewnej 8X45, aby przeprowadzić je z zewnątrz do wewnątrz,
•15 dokręć wewnątrz nakrętkami M8 zapobiegającymi odkręcaniu. (•20 A 13-16 z otwartym końcem
Do dokręcenia potrzebny jest klucz i •21 klucz imbusowy M5)

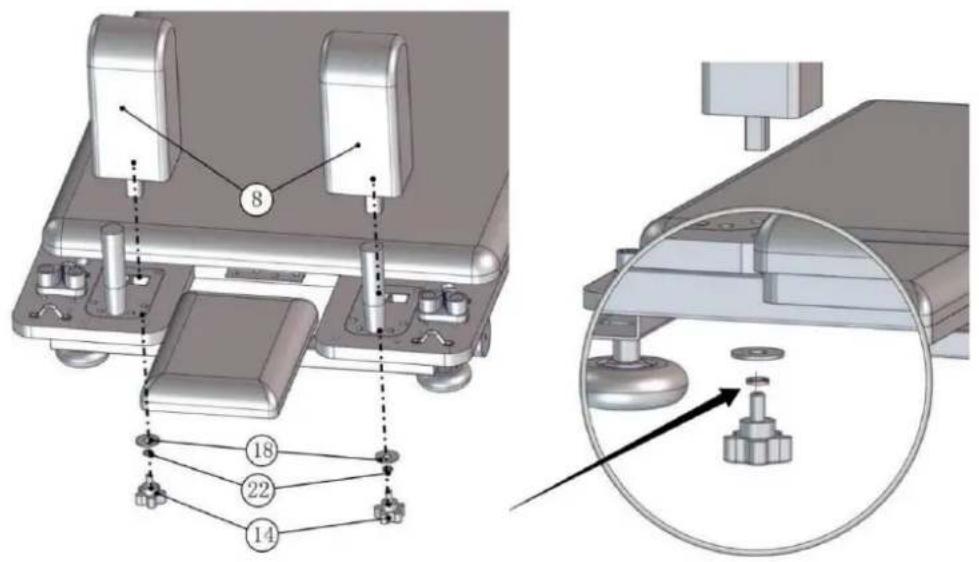

Krok (3)

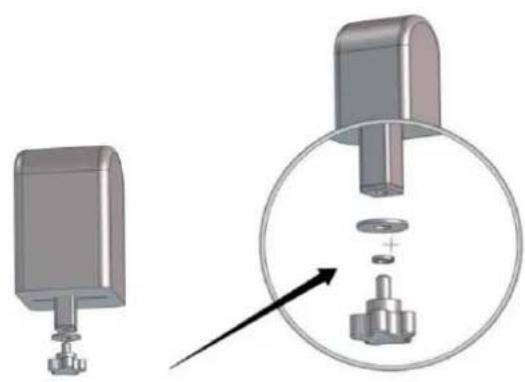

Przygotuj akcesoria: •8 poduszek naramiennych X2, •14 śrub pokrętła 8X16 X2, •18 nierdzewnych

stalowa duża uszczelka X2, •22 podkładka sprężysta M8 X2

Wyrównaj poduszkę naramienną•8 z kwadratowym otworem na bloku poduszki naramiennej

deskorolkę i włóż ją od góry do dołu.•8 Na desce znajduje się zarezerwowany otwór

poduszka naramienna. Wyrównaj śrubę z pokrętłem 8X16 poniżej bloku poduszki naramiennej•14 z

zarezerwowany otwór w poduszce barkowej, aby ją dokręcić. (•14 Śruba z pokrętem 8X16 ma

•22 podkładka sprężysta M8 i •18 duża podkładka ze stali nierdzewnej)

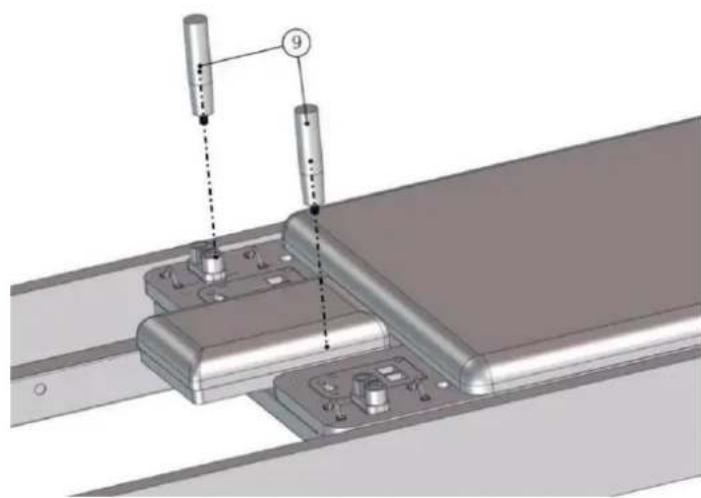

Krok (4)

Przygotuj akcesoria • 9 poręczy bakelitowych X2.

Na poduszce naramiennej znajdują się dwa okrągłe otwory z nakrętkami w środku. Wystarczy je wyrównać z otworami i przykręć je.

Krok (5)

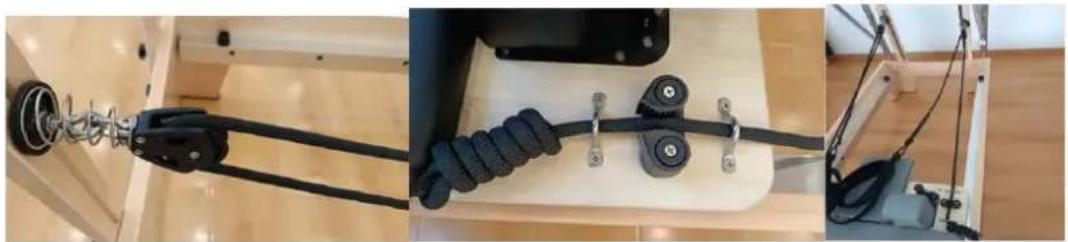

Przygotuj akcesoria •17 - dwuwarstwowych pasów naciągowych x2, •19 lin naciągowych x2,

Za pomocą •19 liny napinającej przeciągnij ją przez koło krążka linowego od góry do dołu.

dół•10, następnie pociągnij go w kierunku deskorolki i przeciągnij przez hak garbu, zacisk linowy i hak na deskorolce w kierunku wskazanym strzałką

zdjęcie.

Przygotuj akcesoria: •3 trampoliny x1,

W przypadku korzystania z trampoliny należy najpierw wsunąć ją w szczelinę przy wezglowiu łożka, a następnie

przesuń kierownicę za trampolinę, aby zapobiec jej uszkodzeniu

podczas użytkowania.

Po wsunięciu trampoliny do gniazda, •13 dokręć ją zgodnie z ruchem wskazówek zegara za pomocą wkrętaka 8X40

śruba z pokrętem do przytrzymywania•3 trampoliny na miejscu.

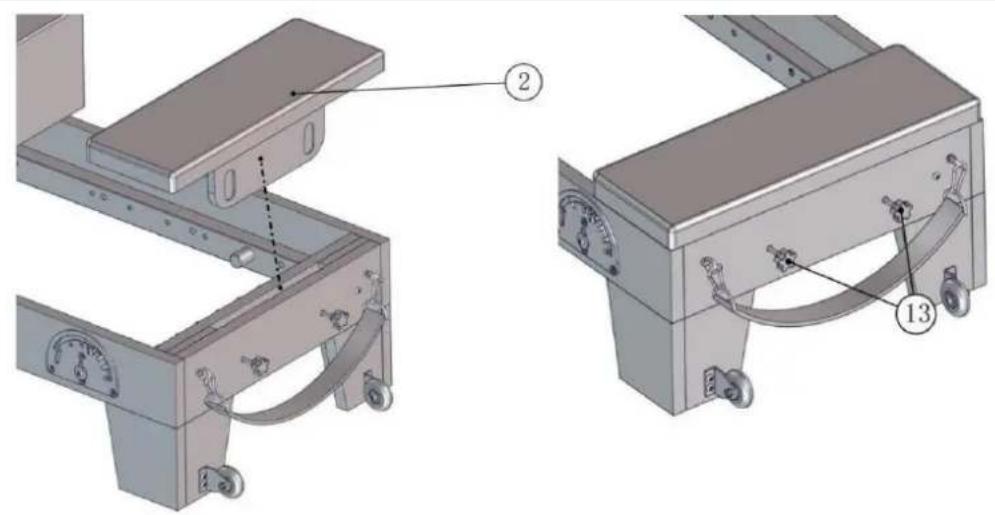

Przygotuj akcesoria: •2 pedały x1

Pedał nożny jest używany w sposób pokazany na rysunku: •3 trampolina i •2 pedał nożny

pedały dzielą szczelinę i można je wymieniać naprzemiennie. Pedał nożny należy umieścić

do szczeliny i • 13 dokręcić zgodnie z ruchem wskazówek zegara za pomocą śruby z pokrętłem 8X40, aby przytrzymać • 2

pedał nożny.
