H88-F-B - Fitnessgeräte Vevor - Kostenlose Bedienungsanleitung

Marke	Vevor
Modell	H88-F-B
Gerätetyp	Pilates Reformer
Maximale Gewichtskapazität	400 lb (181 kg)
Rahmenmaterial	Holz und Edelstahl
Material der Schulterpolster	Schaumstoff mit Bezug
Anzahl der Rollen	2
Spannseile enthalten	2
Hakengurte enthalten	1
Sprungbrett enthalten	Ja
Pedale enthalten	Ja
Bewegliche Räder	Ja, für den Transport
Schulterpolster	2
Bakelit-Schiene	2
Mitgelieferte Schlüssel	Schlüssel 13-16, Inbusschlüssel M5
Mitgelieferte Schrauben und Muttern	Rändelschraube M8, Sicherungsmuttern M8 usw.
Montageaufwand	Mittel, bebilderte Anleitung
Sicherheit	Warnhinweise lesen, Schrauben prüfen, 400 lb nicht überschreiten
Empfohlene Nutzung	Ärztliche Beratung vor dem Training
Wartung	Befestigungen regelmäßig prüfen, mit einem trockenen Tuch reinigen
Garantie	Elektronisches Zertifikat, technischer Support per E-Mail/Website
Technische Unterstützung	www.vevor.com/support

Häufig gestellte Fragen - H88-F-B Vevor

Wie hoch ist das maximale Gewicht, das der Pilates Reformer Vevor H88-F-B unterstützt?

Das maximale Benutzergewicht beträgt 400 lb (181 kg). Überschreiten Sie diese Grenze aus Sicherheitsgründen nicht.

Wie montiere ich den Vevor H88-F-B?

Befolgen Sie die bebilderten Montageschritte in der Anleitung. Verwenden Sie die mitgelieferten Schlüssel (Schlüssel 13-16 und Inbusschlüssel M5). Ziehen Sie alle Schrauben und Muttern vor Gebrauch fest.

Sind Ersatzteile für dieses Modell erhältlich?

Ja, Ersatzteile können über den technischen Support unter www.vevor.com/support bestellt werden. Geben Sie das Modell H88-F-B an.

Kann ich den Pilates Reformer verwenden, wenn ich schwanger bin?

Nein, es wird nicht empfohlen, dieses Gerät während der Schwangerschaft zu verwenden. Konsultieren Sie vor jeder körperlichen Aktivität einen Arzt.

Wie pflege ich meinen Pilates Reformer Vevor?

Überprüfen Sie regelmäßig, ob alle Schrauben und Verbindungen fest angezogen sind. Reinigen Sie die Oberflächen mit einem trockenen oder leicht feuchten Tuch. Verwenden Sie keine Scheuermittel.

Wie lange ist die Garantiezeit?

Die Garantie wird durch ein elektronisches Zertifikat abgedeckt. Für weitere Details wenden Sie sich an den technischen Support unter der in der Anleitung angegebenen Adresse.

Ist das Gerät leicht zu bewegen?

Ja, der Vevor H88-F-B ist mit beweglichen Rädern (Rahmen mit beweglichen Rädern) für den einfachen Transport ausgestattet. Achten Sie darauf, die Räder vor Gebrauch festzuziehen.

Kann ich das Sprungbrett und das Pedal gleichzeitig verwenden?

Nein, das Sprungbrett und das Pedal teilen sich denselben Platz. Sie müssen abwechselnd verwendet werden: Stecken Sie das eine oder andere in den Schlitz und ziehen Sie es mit der Rändelschraube 8X40 fest.

Was tun, wenn ein Seil oder ein Gurt reißt?

Kontaktieren Sie den Kundendienst unter www.vevor.com/support, um Ersatzteile zu bestellen. Verwenden Sie das Gerät nicht mit beschädigten Seilen.

Sind zusätzliches Zubehör enthalten?

Ja, die Anleitung listet das Zubehör auf: Seilrollen, Hakengurte, Spannseile, Schlüssel, Schrauben usw. Die Teileliste finden Sie in der Anleitung.

BEDIENUNGSANLEITUNG H88-F-B Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der

Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen

Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

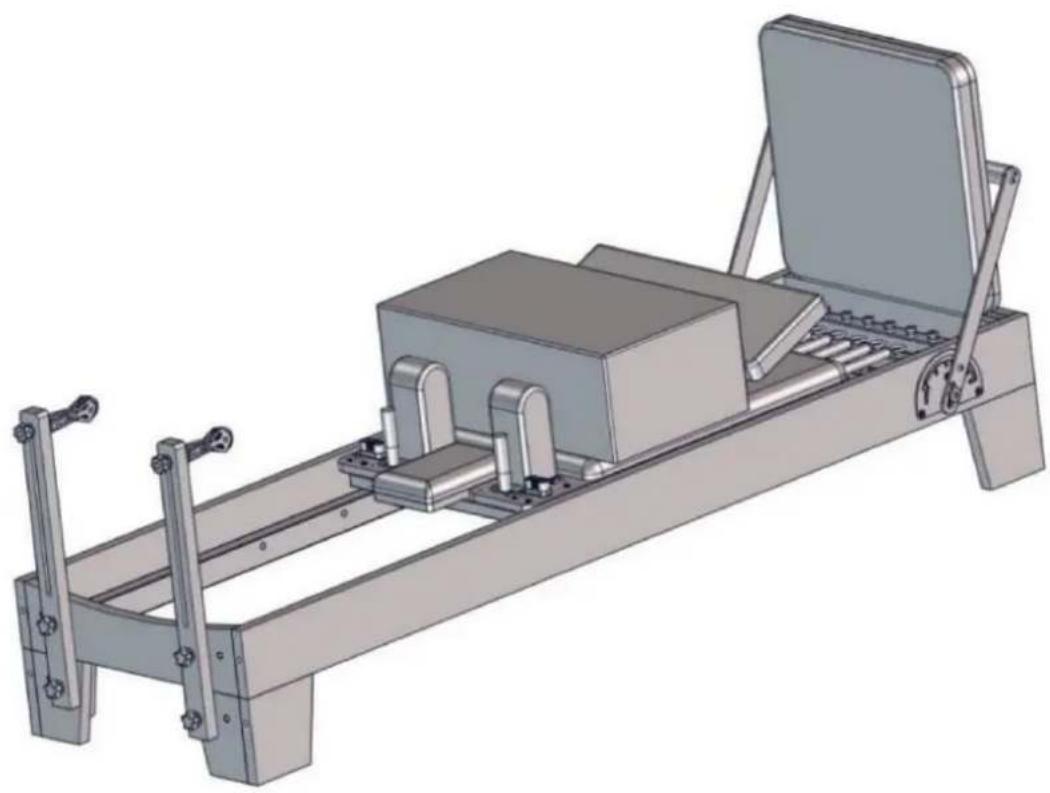

Pilates Reformer

MODELL: H88-FB

Hinweis: Das Produktbild dient als Referenz, die tatsächlichen Details sind maßgebend

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen im Handbuch vor der Inbetriebnahme sorgfältig durch. VEVOR behält sich eine klare Auslegung unseres Benutzerhandbuchs vor.

Das Aussehen des Produkts richtet sich nach dem Produkt, das Sie erhalten haben.

Bitte haben Sie Verständnis, dass wir Sie nicht erneut informieren, wenn es Technik- oder Software-Updates zu unserem Produkt gibt.

Betriebssicherheit

WARNUNG:

Bitte lesen Sie alle Anweisungen, bevor Sie dieses Produkt verwenden

Es liegt in der Verantwortung des Eigentümers, sicherzustellen, dass alle Benutzer dieses Produkts

sich aller Warnungen und Vorsichtsmaßnahmen bewusst sein.

ÿ Verwenden Sie es nicht, wenn Sie schwanger sind
ÿ Bitte installieren Sie streng nach den Anweisungen
ÿ Zur Gewährleistung der Sicherheit des Anwenders überprüfen Sie bitte, ob alle Schrauben und sonstigen Teile am Gerät sind vor jedem Gebrauch intakt
ÿ Falsches oder übermäßig intensives Training ist nicht gut für die Gesundheit. Es wird empfohlen vor dem Training einen Arzt zu konsultieren
ÿ Am besten tragen Sie beim Training Sportbekleidung und Sportschuhe
ÿ Wenn Sie während des Trainings Schwindel, Erbrechen oder andere unerwünschte Symptome verspüren, sollte das Training sofort abbrechen.
ÿ Beachten Sie, dass alle Schrauben und Muttern vor dem Training festgezogen werden müssen
ÿ Bitte trainieren Sie eine halbe Stunde vor/nach den Mahlzeiten oder 1 Stunde vor dem Schlafengehen nicht.
ÿ Bitte machen Sie Trainingspläne.ÿ Das

Gewicht des Benutzers darf 400 Pfund nicht überschreiten

ÿ Übermäßiger Gebrauch durch ungelernte Personen ist verboten.ÿ Bitte

achten Sie darauf, dass Sie sich beim Auf- und Zuklappen des Produkts nicht die Finger einklemmen.

ÿ Machen Sie vor der Verwendung des Produkts bitte ein paar Dehnübungen.

TIPPS: Einige Teile können nicht im Zerlegungsdiagramm dargestellt werden, bitte beachten Sie die Details entsprechend.

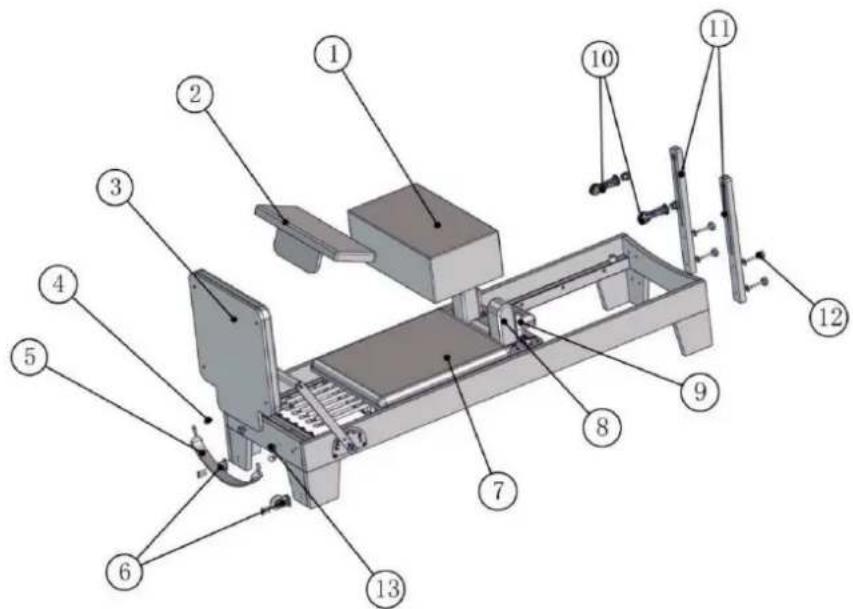

Explosionszeichnung

Guter Ausweis	beschreiben	Menge
•1	Quadratische Box	1
•2	Pedale	1
•3	Sprungbrett	1
•4	M8 Hebeöse	2
•5	Hakenband	1
•6	Mobiles Radgestell	2
•7	Skateboard-Montage	1
•8	Schulterkissen	2
•9	Handlauf aus Bakelit	2
•10	Seilrolle	2
•11	Holzpfosten	2
•12	8X50 Knopfschraube	4
•13	8X40 Knopfschraube	2
•14	8X16 Knopfschraube	2
•15	M8 Sicherungsmutter	4
•16	8X45 Edelstahlschrauben	4
•17	Doppellagiger Kordelzug	2
•18	Große Edelstahldichtung	6
•19	Spannseil	2
•20	13-16 Schraubenschlüssel	1
•21	M5 Sechskantschlüssel	1
•22	M8 Federscheibe	2

-2 Fußpedal x1-1 Quadratisches Kästchen X1

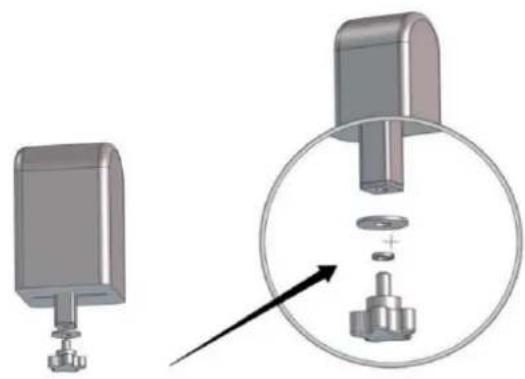

ÿSchulterkissen x2 (unter dem Schulterkissen befindet sich y8X16 Knopfschraube + ygroße Edelstahl-Unterlegscheibe + •22 M8-Federscheibe) Siehe Installationsschritte (3) für Details

•9 Bakelit-Handlauf X2

•12 8X50 Knopfschraube X4

•13 8X40 Knopfschraube X2

•14 8X16 Knopfschraube X2

•15 M8 Sicherungsmutter X4

(Gewindestangenlänge 50 mm) (Gewindestangenlänge 40 mm)

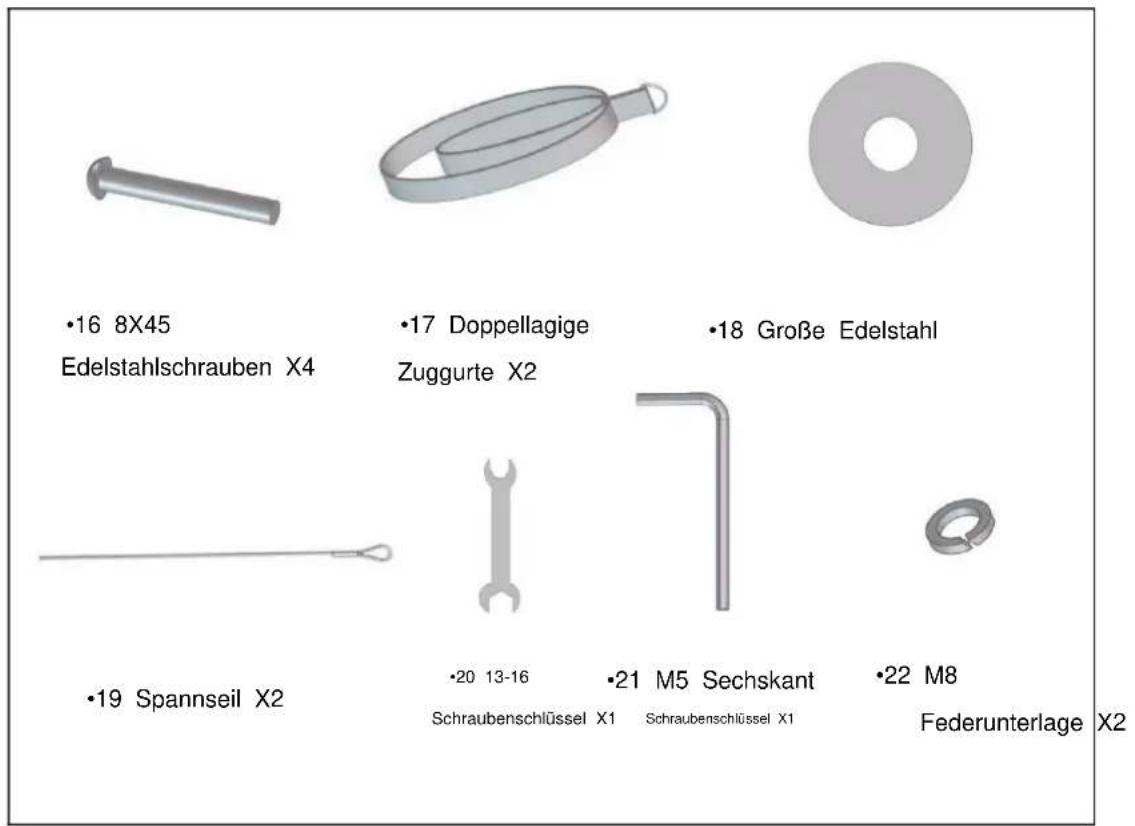

•16 8X45 Edelstahlschrauben X4 •17 Doppellagige Zuggurte X2 •18 Große Edelstahl •19 Spanseil X2 •20 13-16 Schraubenschlüssel X1 •21 M5 Sechskant Schraubenschlüssel X1 •22 M8 Federunterlage X2

Installationsschritte

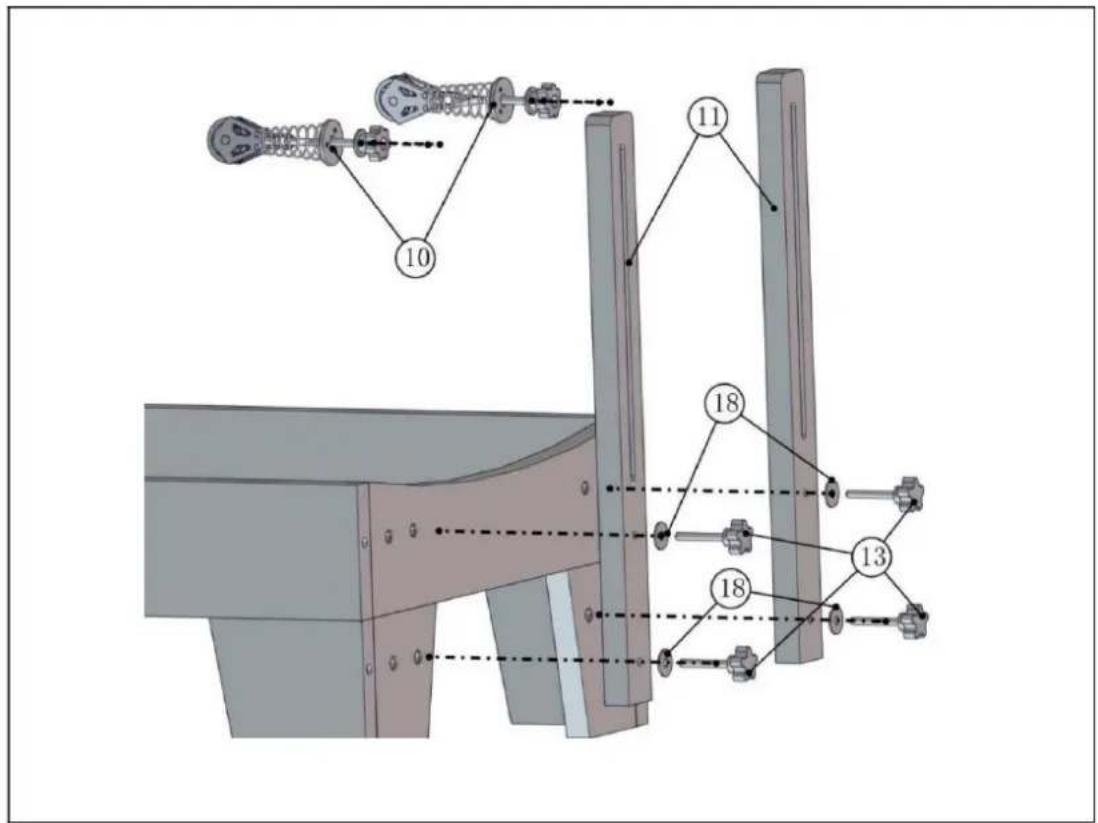

Bereiten Sie Zubehör vor: •10 Seilrolle X2, •11 Holzstange X2, •13 8X50 Knopfschraube X4, •18 große Edelstahldichtung X4.

(1: Richten Sie zuerst das Loch an der Holzstange mit dem reservierten Loch am Bett aus Rahmen,•13 legen Sie eine•18 große Edelstahldichtung auf die 8X50 Knopfschraube, dann richten Sie sie mit•11 das Loch auf der Holzstange, und drehen•13 die 8X50 Knopfschraube zum Festziehen (Hinweis: Ziehen Sie nicht zuerst die 8X50-Knopfschraube fest, sondern alle 4 8X50-Knopfschrauben.) Schrauben in die Löcher und ziehen Sie sie dann fest, um ein Verrutschen der Löcher zu verhindern. falsch ausgerichtet.)

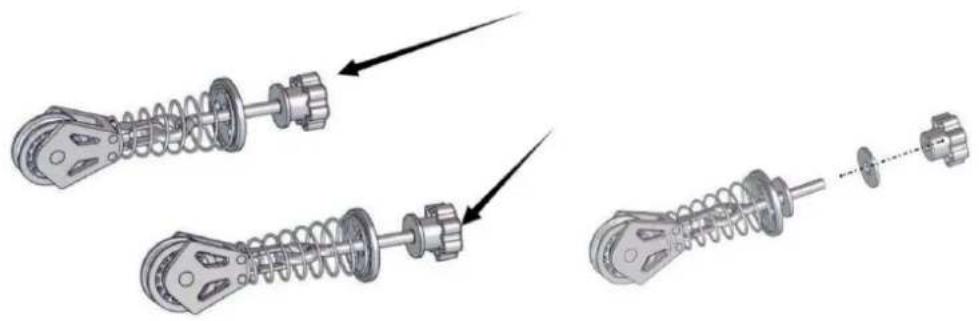

(2: Zuerst•10 die Knopfmutter an der Seilrolle abschrauben, dann eine große

Edelstahldichtung und legen Sie sie dann in die lange Nut in der Mitte des

Holzstange und installieren Sie dann die entfernte Edelstahldichtung und die Knopfmutter.

Schritt (2)

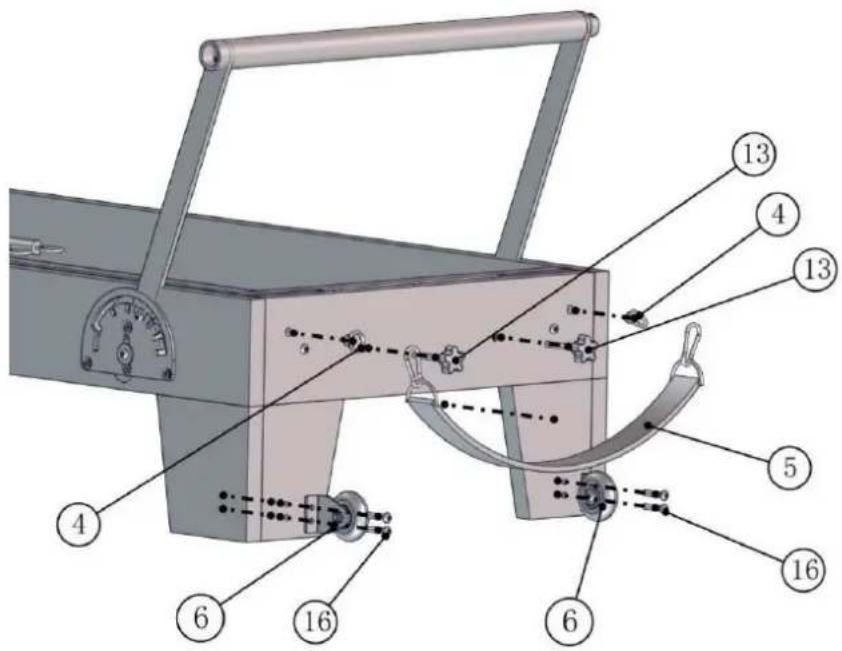

Bereiten Sie Zubehör vor: •4 M8 Hebeöse X2, •5 Hakenband X1, •6 mobiler Ständer X2,
•16 8X45 Edelstahlschrauben X4, •15 M8 Sicherungsmutter X4, •13 8X40 Knopf

Schraube X2

(1:4 Schrauben Sie den M8-Hebering in die dafür vorgesehenen Löcher auf beiden Seiten und ziehen Sie ihn fest im Uhrzeigersinn.

(2:5 Hängen Sie den Haken mit der Sicherheitsschnalle•4 an die M8-Hebeöse.

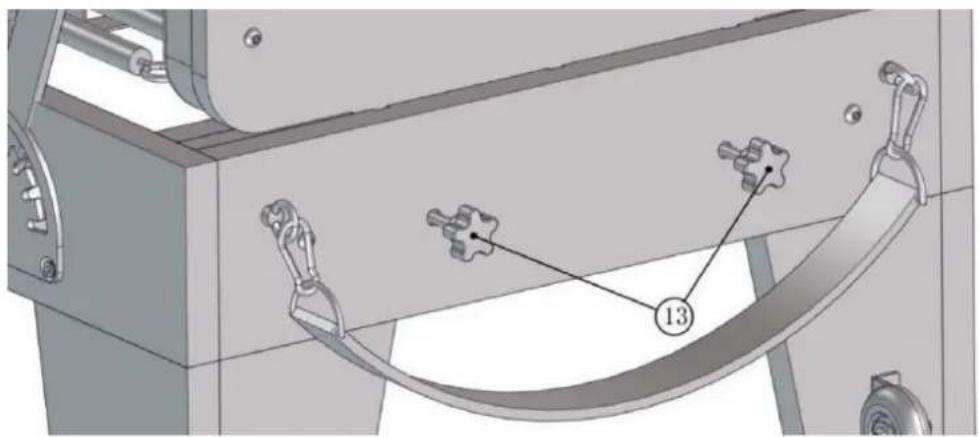

(3:•13 Schrauben Sie die 8x40-Knopfschraube in das dafür vorgesehene Loch in der Mitte.
(4:6 Richten Sie das Loch am Rahmen des beweglichen Rades mit dem Loch unter dem Bettrahmen aus.
• 16 Stück 8x45 Edelstahlschrauben von außen nach innen durchstecken,
und•15 die Innenseite mit M8 Sicherungsmuttern festziehen. (•20 A 13-16 offene
-21 Zum Anziehen sind ein Schraubenschlüssel und ein M5-Sechskantschlüssel erforderlich)

Schritt (3)

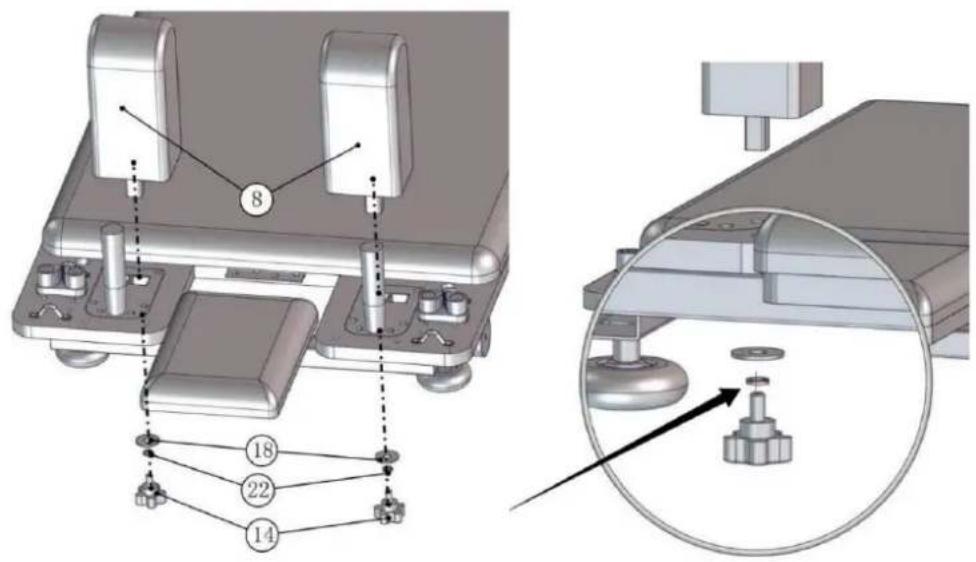

Zubehör vorbereiten: • 8 Schulterkissen X2, • 14 8X16 Knopfschraube X2, • 18 Edelstahl

Große Stahldichtung X2,•22 M8 Federscheibe X2

Richten Sie das Schulterkissen mit der quadratischen Öffnung am Schulterkissenblock auf

das Skateboard und stecken Sie es von oben nach unten.8 Es gibt ein reserviertes Loch auf der

Schulterkissen. Richten Sie die 8X16-Knopfschraube unter dem Schulterkissenblock•14 mit

das reservierte Loch am Schulterkissen, um es festzuziehen. (•14 Die 8X16-Knopfschraube hat

eine •22 M8-Federscheibe und •18 eine große Edelstahlscheibe)

Schritt (4)

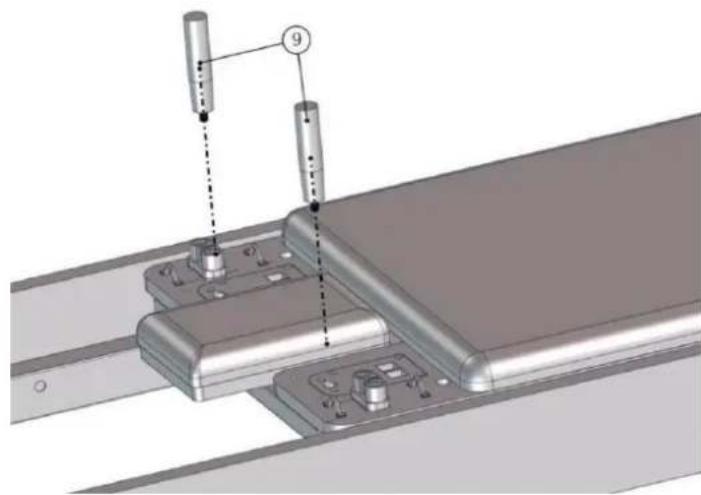

Zubehör vorbereiten • 9 Bakelit-Handläufe X2.

Auf dem Schulterkissen befinden sich zwei runde Löcher mit Muttern darin. Richten Sie sie einfach aus mit den Löchern und schrauben Sie sie fest.

Schritt (5)

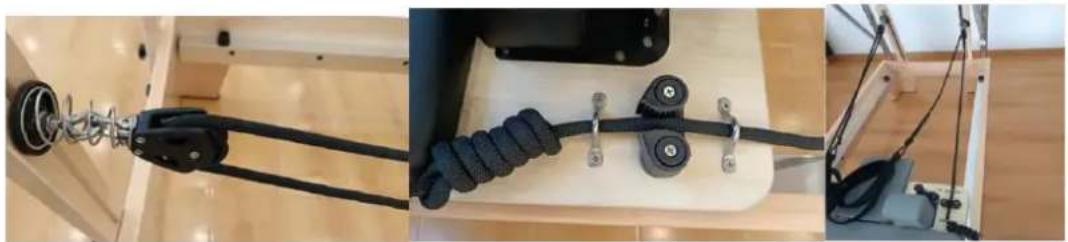

Zubehör vorbereiten•17 - doppellagige Zuggurte x2,•19 Zugseile x2,

Benutzen Sie das Spannseil, um es von oben durch das Rad der Seilrolle zu führen.

unten•10, dann ziehen Sie es in Richtung Skateboard und führen Sie es durch den Buckelhaken,

Seilklemme und Hump Hook am Skateboard in Pfeilrichtung im

Bild.

Zubehör vorbereiten:•3 Sprungbrett x1,

Wenn Sie ein Sprungbrett verwenden, stecken Sie es zuerst in den Schlitz am Kopfende des Bettes und dann

Bewegen Sie den Lenker hinter das Sprungbrett, um Schäden am Sprungbrett zu vermeiden

während des Gebrauchs.

Nachdem das Sprungbrett in den Schlitz eingesetzt wurde, •13 ziehen Sie es im Uhrzeigersinn mit dem 8X40 fest

Knopfschraube, um•3 das Sprungbrett an seinem Platz zu halten.

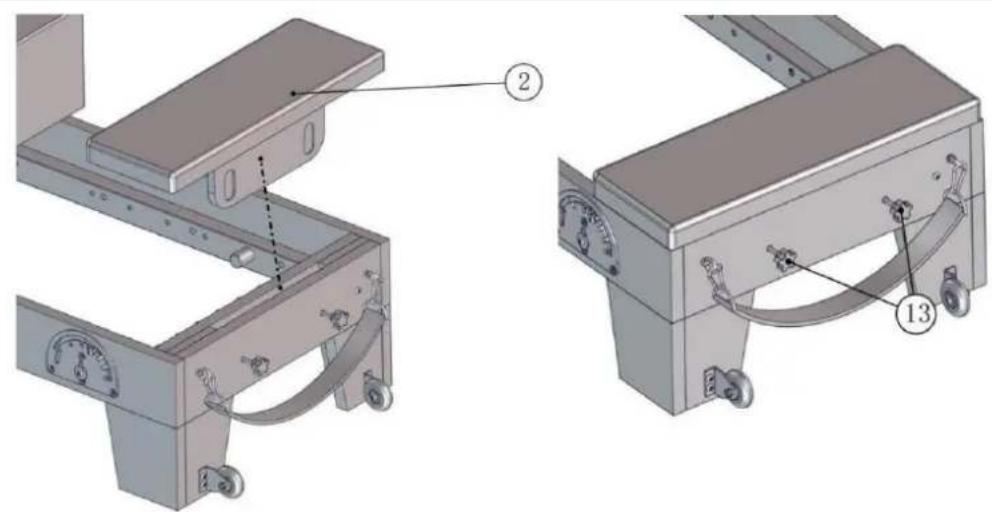

Zubehör vorbereiten: •2 Pedale x1

Das Fußpedal wird wie in der Abbildung gezeigt verwendet: •3 das Sprungbrett und •2 das Fußpedal Pedal teilen sich einen Steckplatz und können abwechselnd ausgetauscht werden. Das Fußpedal muss in den Schlitz und•13 im Uhrzeigersinn mit der 8X40 Knopfschraube festgezogen, um•2 die Fußpedal.
