Produkttyp	Kommersiellt kylskåp (kyld display)
Märke	Vevor
Modell	XLS-215WG
Kapacitet	215 liter
Mått (H x B x D)	120 x 60 x 55 cm
Vikt	40 kg
Strömförsörjning	98-132 V (Nordamerika) / 187-242 V (Europa), 50/60 Hz
Temperaturintervall	0 °C till 10 °C (32 °F till 50 °F)
Köldmedium	R600a / R290 (brandfarligt)
Antal dörrar	1
Dörrtyp	Härdat glas med dubbel isolerruta
Belysning	LED invändig och utvändig skärmbelysning
Kompressor	Hermetisk, hög effektivitet
Hylla	Justerbar i höjd
Lås	Inbyggd
Avfrostning	Automatisk (kompressorns stoppcykler)
Isolering	Polyuretan
Finish	Utvändig pulverlackerad stål, invändig vit HIPS
Rengöring	Mjuk trasa och neutralt rengöringsmedel, var 30-45 dag
Installation	Fristående, endast inomhus
Maximal belastning per hylla	22,35 kg (50 lb)

Vanliga frågor - XLS-215WG Vevor

Hur ställer jag in temperaturen på Vevor XLS-215WG kylskåpet?

Vrid termostatratten medurs. Ju högre siffra, desto lägre temperatur. Läge '5' är lämpligt. 'OFF' stoppar kylningen, 'Max' är maximal kylning.

Varför startar inte kompressorn?

Kontrollera kontakten och strömförsörjningen. Om spänningen är lägre än 98 V (Nordamerika) eller 187 V (Europa), använd en spänningsregulator på minst 500 W.

Hur rengör jag kylskåpet?

Koppla bort apparaten. Rengör insidan och utsidan med en mjuk trasa och neutral tvål eller milt rengöringsmedel. Använd inte slipande produkter. Rengöring var 30 till 45 dag rekommenderas.

Dörrtätningen är smutsig, hur underhåller jag den?

Rengör tätningen med varmt tvålvatten. Undvik starka rengöringsmedel. Använd inte vassa verktyg. Tätningen byts enkelt genom att dra ut den ur spåret.

Vad gör jag vid för mycket ljud?

Se till att kylskåpet är vågrätt och stabilt. Dra åt fästena om det behövs. Undvik kontakt mellan rören. Ett ljud av vätskecirkulation är normalt.

Köldmediet är brandfarligt, vilka försiktighetsåtgärder?

Apparaten använder R600a eller R290, brandfarligt. Punktera inte kretsen. Låt en kvalificerad tekniker reparera. Använd inte mekaniska anordningar för avfrostning. Håll borta från antändningskällor.

Hur avfrostar jag kylskåpet?

Avfrostningen är automatisk: den sker vid varje kompressorstopp. Om en tjock frostskikt bildas, ta ut maten och låt avfrostas. Använd inte mekaniska verktyg.

Kan jag använda apparaten utomhus?

Nej, apparaten är endast avsedd för inomhusbruk. Den är fristående.

Vad gör jag om dörren stängs dåligt?

Justera dörrtätningen. Rengör tätningen och kontrollera att den inte är deformerad. Byt ut den om det behövs.

Var hittar jag teknisk support eller garanti?

Besök webbplatsen www.vevor.com/support för teknisk support och elektroniskt garantibevis.

BRUKSANVISNING XLS-215WG Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

KOMMERSIELLT KYLSKÅP

Symbol	Symbol Beskrivning
	Varning: För att minska risken för skada måste användläsa bruksanvisningen noggrant.
	Denna symbol, placerad före en säkerhetskommentar indikerar en slags försiktighetsåtgärd, varning eller fara ignorera denna varning kan leda till en olycka. För at risken för skada, brand eller elstöt, följ alltid rekommendationen nedan.
	KORREKT AVFALLSHANTERING:Denna produkt omfattas av bestämmelserna i det euro direktivet2012/19/EG. Symbolen som visar en softunna korsad att produkten kräver separat sophämtning i EU. Detta gprodukten och alla tillbehör märkta med denna symb Produkter märkta som sådana kanske inte är det kas tillsammans med vanligt hushållsavfall, men måste lämn en insamlingsplats för återvinning av elektriska och elektroniska apparater.

Viktiga säkerhetsåtgärder

• Denna utrustning är avsedd för förvaring och visning av icke-tid/temperaturkontroll endast för säkerhetsmat på flaska eller konserver.
• Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller brist på erfarenhet och kunskap, såvida de inte har fått övervakning eller instruktioner angående användning av apparaten av en person som ansvarar för deras säkerhet.
• Barn bör övervakas för att säkerställa att de inte leker med apparaten.
• Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.
• Förvara inte explosiva ämnen som aerosolburkar med brandfarligt

drivmedel i denna apparat.

• Om nätsladden är skadad måste den bytas ut av tillverkaren eller servicerepresentant eller en liknande kvalificerad person för att undvika fara.
• Vänligen följ lokala bestämmelser om kassering av apparaten för dess brandfarliga blåsgas. Innan du skrotar apparaten, ta av dörren för att förhindra att barn blir instängda.
• VARNING – Håll ventilationsöppningar, i apparatens hölje eller i den inbyggda strukturen fria från hinder.
• VARNING – Använd inte mekaniska anordningar eller andra medel för att påskynda avfrostningsprocessen, andra än de som rekommenderas av tillverkaren.
• VARNING – Skada inte köldmediekretsen.
• VARNING – Använd inte elektriska apparater inuti apparatens matförvaringsfack, såvida de inte är av den typ som rekommenderas av tillverkaren.
• Denna apparat är avsedd att användas i hushåll och liknande applikationer som t.ex. personalkök i butiker, kontor och andra arbetsmiljöer, bondgårdar och av kunder i hotell, motell och andra bostadsmiljöer; catering och liknande applikationer utanför detaljhandeln.
• Apparaten får inte installeras i allmänna korridorer eller i lobbyn.
• Varning: apparaten ska installeras i enlighet med nationella ledningsföreskrifter.
• Apparaten ska installeras i enlighet med säkerhetsstandarden för kylsystem, ANSI/ASHRAE 15.

Observera: Varje person som är involverad i att arbeta på eller bryta köldmediekretsen bör inneha ett aktuellt giltigt certifikat från en branschackrediterad bedömningsmyndighet, som godkänner deras kompetens att hantera köldmedier på ett säkert sätt i enlighet med er branschgodkända bedömningsspecifikation.

Observera: Service ska endast utföras enligt rekommendationer från utrustningstillverkaren. Underhåll och reparationer som kräver hjälp av annan kvalificerad personal ska utföras under överinseende av den person som är behörig att använda brandfarliga köldmedier.

som är behörig att använda brandfarliga köldmedier.

Observera: Komponentdelar ska bytas ut mot liknande komponenter för att minimera risken för eventuell antändning på grund av felaktiga delar.

Apparaten ska installeras i enlighet med säkerheten.

- VARNING

Använd inga medel för att påskynda avfrostningsprocessen eller för att rengöra, andra än de som rekommenderas av tillverkaren.

Apparaten ska förvaras i ett rum utan kontinuerligt fungerande antändningskällor (till exempel: öppna lågor, en gasapparat i drift eller elektrisk värmare i drift).

Får inte sticka hål eller bränna.

Tänk på att köldmedier kanske inte innehåller någon lukt.

- Varning: Apparaten ska förvaras i ett väl ventilerat utrymme där rummets storlek motsvarar den rumsyta som anges för drift.

Varning: Apparaten ska förvaras i ett rum utan kontinuerligt fungerande öppen låga (till exempel en fungerande gasapparat) och antändningskäl (till exempel en fungerande elvärmare). Varning: Apparaten ska förvaras så att mekanisk skada inte uppstår.

- Kontrollera att kablar inte utsätts för slitage, korrosion, övertryck, vibrationer, vassa kanter eller andra negativa miljöeffekter. Kontrollen ska också ta hänsyn till effekterna av åldrande eller kontinuerliga vibrationer från källor som kompressorer eller fläktar.

- Innan en avvecklingsprocedur utförs är det viktigt att teknikern är fullständigt bekant med utrustningen och alla dess detaljer. Det rekommenderas god praxis att alla köldmedier återvinns på ett säkert sätt. Innan uppgiften utförs ska ett olje- och köldmedieprov tas om analys innan återanvändning av återvunnet köldmedium. Det är viktigt att el finns tillgänglig innan arbetet påbörjas.

När du tar bort köldmedium från ett system, antingen för service eller avveckling, rekommenderas god praxis att alla köldmedier tas bort på säkert sätt.

Återvinningsutrustningen ska vara i gott skick med en uppsättning instruktioner om den utrustning som finns till hands och ska vara lämplig

för återvinning av alla lämpliga köldmedier inklusive, när så är tillämpligt

BRÄNNBARA KYLDMEDEL

Det återvunna köldmediet ska returneras till köldmedieleverantören i rätt återvinningsflaska och relevant avfallsöverföringssedel ordnas. Blanda inte in kylmedel i återvinningsenheter och speciellt inte i cylindrar

Köldmedieklass A3 enligt ANSI/ASHRAE 34

Varning:

Risk för brand / brandfarligt material, var noga med att undvika att orsaka brand genom att antända brännbart material.

Den maximala belastningen för varje typ av hylla är 22,35 kg.

Omgivningstemperaturen och luftfuktigheten för klimatklassen i montern enligt fliken nedan

Testrumsklim at klass	Torr glödlamp temperatur °C	Relativ luftfuktighet %	Dagg Punkt °C	Vattenångmass a i torr luft g/kg
0	20	50	9.3	7.3
1	16	80	12.6	9.1
8	23.9	55	14.3	10.2
2	22	65	15.2	10.8
3	25	60	16.7	12,0
4	30	55	20.0	14.8
6	27	70	21.1	15.8
5	40	40	23.9	18.8
7	35	75	30,0	27.3

OBS vattenångmassan torr luft är en av huvudpunkterna som skåpens prestanda och energiförbrukning. Därför baseras ordning klimatklassen i tabellen på vattenångmassakolumnen.

Se även bilaga B för att jämföra labb- och butiksförhållanden

- All underhållspersonal och andra som arbetar i närområdet ska instrueras om arten av det arbete som utförs. Arbete i trånga utrymmen ska undvikas.

- Om något hett arbete ska utföras på kylutrustningen eller tillhörande delar ska lämplig brandsläckningsutrustning finnas tillgänglig. En torr kemikalie- eller CO2-brandsläckare bör finnas i anslutning till laddningsområdet.

- Observera: Personer som är involverade i arbete på eller bryter in i en köldmediekrets ska inneha ett aktuellt giltigt certifikat från en branschackrediterad bedömningsmyndighet, som godkänner deras kompetens att hantera köldmedier säkert i enlighet med en branschgodkänd bedömningsspecifikation.

- Observera: Service ska endast utföras enligt rekommendationer från utrustningstillverkaren. Underhåll och reparationer som kräver hjälp av annan kvalificerad personal ska utföras under överinseende av den person som är behörig att använda brandfarliga köldmedier.

- Ingen person som utför arbete i samband med ett kylsystem som innebär att något rörsystem exponeras får använda några antändningskällor på ett sådant sätt att det kan medföra risk för brand eller explosion. Alla möjliga antändningskällor, inklusive cigarettrökning, bör hållas tillräckligt långt borta från installations-, reparations-, demonterings- och kasseringsplatsen, under vilken köldmedium eventuellt kan släppas ut till det omgivande utrymmet. Innan arbetet påbörjas ska området runt utrustningen undersökas för att säkerställa att det inte finns några brandfarliga faror eller antändningsrisker. "Rökning förbjuden"-skyltar ska visas.

- Kontroll av förekomst av köldmedium. Området ska kontrolleras med en lämplig köldmediedetektor före och under arbetet, för att

säkerställa att teknikern är medveten om potentiellt giftiga eller brandfarliga atmosfärer. Se till att läckagedetekteringsutrustningen som används är lämplig för användning med alla tillämpliga köldmedier, dvs. gnistfri, tillräckligt förseglad eller inneboende säker.

- Se till att området är öppet eller att det är tillräckligt ventilerat innan man bryter in i systemet eller utför något hett arbete. En grad av ventilation ska fortsätta under den tid arbetet utförs. Ventilationen ska på ett säkert sätt sprida eventuellt släppt köldmedium och helst driva ut det externt i atmosfären. Om elektriska komponenter byts ut ska de vara lämpliga för ändamålet och till rätt specifikation. Alltid tillverkarens riktlinjer för underhåll och service ska följas. Om i tvivel, rådfråga tillverkarens tekniska avdelning för bistånd.

- Detektering av brandfarliga köldmedier: Under inga omständigheter får potentiella antändningskällor användas för att söka efter eller upptäcka köldmedieläckor. En halidfackla (eller någon annan detektor som använder en öppen låga) ska inte användas.

Detaljer om produkten

Den använder en kvalitativ, effektiv och hermetisk kompressor med brett startspänningsområde, lämplig omgivningstemperatur: inte högre än 100 °F / 38 °C. Rimlig matchning av showcasesystemet garanterar dess kraftfulla kylmedelsförmåga och energibesparing.

Förvarade varor kan visas tydligt genom dörren gjord av klart glas. Värmeisoleringsskiktet på apparaten av hård polyuretan gör den lätt och har god förmåga att hålla föremålen kallt inne.

Skåpen är av pulverlackerat stål exteriör och vit HIPS insida.

Specifikationer:

• Dörrar: 1 - Temperatur inuti: 0°C - 10°C / 32°F - 50°F

• LED-belyst yttre tak - LED innerbelysning • Dubbelglasdörr i härdat glas - Mycket effektiv kompressor med Hydro Carbon R600a och R290 köldmedium - Justerbara hyllor för olika höjder på drycker och andra föremål - Inbyggt lås för att säkra godset säkert

Varning för säkerhet

1. Om den används i området Nordamerika, intervallet för driftspänning: 98~132V. För att undvika att skada kompressorns elektriska prestanda, vänligen utrusta med en spänningsstabilisator med effekt på minst 500 för att skydda kylaren när spänningen är lägre än 98V eller högre. Om det används i Europa, området för driftspänning: 187~242V.
2. Individuellt enfasuttag måste användas. Den ska vara tillförlitligt ansluten till en jordledning. Varning: Jordledningen får inte anslutas till vattenrör eller ett gasrör.
3. Stark bas, stark syra, organiska lösningsmedel och frätande varor sådana som är lätta att förorena till mat är förbjudna att lagra i mor annars kan det orsaka frätning eller olycka.
4. Lyft inte upp vitrinen eller skalet på de elektriska delarna, eftersom det kommer att orsaka nedgång i isoleringen och orsaka korrosion.
5. När montern kommer att vara ur bruk under en längre tid, koppla strömmen och rengör den sedan. Vänligen undersök kretsen om den innan återanvändning.
6. Apparaten är fristående installationstyp och inte lämplig för utomhusbruk.

Varning för säkerhet

1. Om den används i Nordamerika, driftspänningsområde: 98~132V. För att undvika skador på kompressorns elektriska prestanda, utrusta dig med

Regulator på minst 500 W för att skydda kylaren när spänningen är lägre än 98 V eller högre än 132 V. Om den används i den europeiska regionen är driftspänningsområdet 187–242 V.

1. Det individuella enfasuttaget måste användas. Den måste vara pålitligt ansluten till en jordledning. OBSERVERA: Jordledningen får inte anslutas till ett vattenrör eller gasrör.
2. Stark bas, stark syra, organiska lösningsmedel och frätande produkter eller sådana som är lätta att förorena livsmedel är förbjudna att använda i vitrinskåpet. Annars kan det orsaka frätning eller olycka.
3. Lyft inte vitrinen eller skalet på de elektriska delarna, eftersom det kommer att leda till att isoleringen minskar och orsakar korrosion.
4. När vitrinskåpet kommer att vara ur bruk under en längre tid, koppla ur strömmen och rengör den sedan. Undersök kretsen om den är OK innan den återanvänds.
5. De elektriska apparaterna är av autonom typ och lämpar sig inte för utomhusbruk.

Drift

1. Packa upp alla förpackningar innan du använder skyltfönstret. Böj inte mer än 60° medan du flyttar den.
2. Vitrinen bör installeras i en miljö med god ventilation, sval och torr utan frätande gas. Den ska inte installeras nära värmekällor eller direkt under solljus. Ett utrymme på mer än 10 cm mellan väggen på fram- och baksidan av montern bör tillåtas. Vid montering bör universalhjulen vara väl vadderade för att få montern att vara jämn och stabil, annars kommer den att orsaka vibrationer och för mycket ljud.
3. Vid första användningen bör kylskåpet vara tomt cirka en timme innan maten förvaras i det.
4. Förångarfläktarna går kontinuerligt under kylcyklerna för att bibehålla det fabriksinställda interna temperaturintervallet.

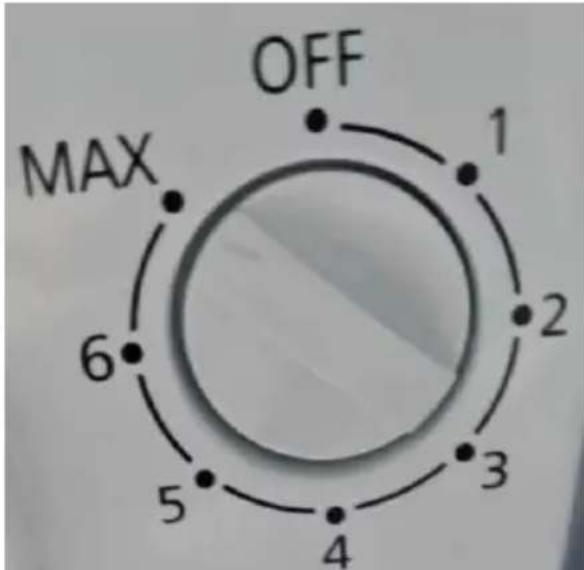

5. Hur man använder temperaturkontrollen: termostaten kan justera

temperaturen inuti montern. När du vrider in ratten medurs. Ju större desto lägre temperatur. I allmänhet är positionen "5" lämplig. 'OFF'-läget står för ingen kylning. 'Max'-positionen står för maximal kylning. Temperaturen varierar beroende på mängden mat och dryck som förvaras och hur dörren öppnas.

1. Ljusbrytarens placering varierar beroende på XLS-modell. De flesta modeller har ljusströmbrytaren placerad på höger sida av den övre ljuslådan.
2. För att spara energi bör dörren inte öppnas ofta eller lämnas öppen under en längre tid.
3. Kylskåp med mekanisk temperaturkontroll kommer att avfrosta under varje kompressoravstängning.

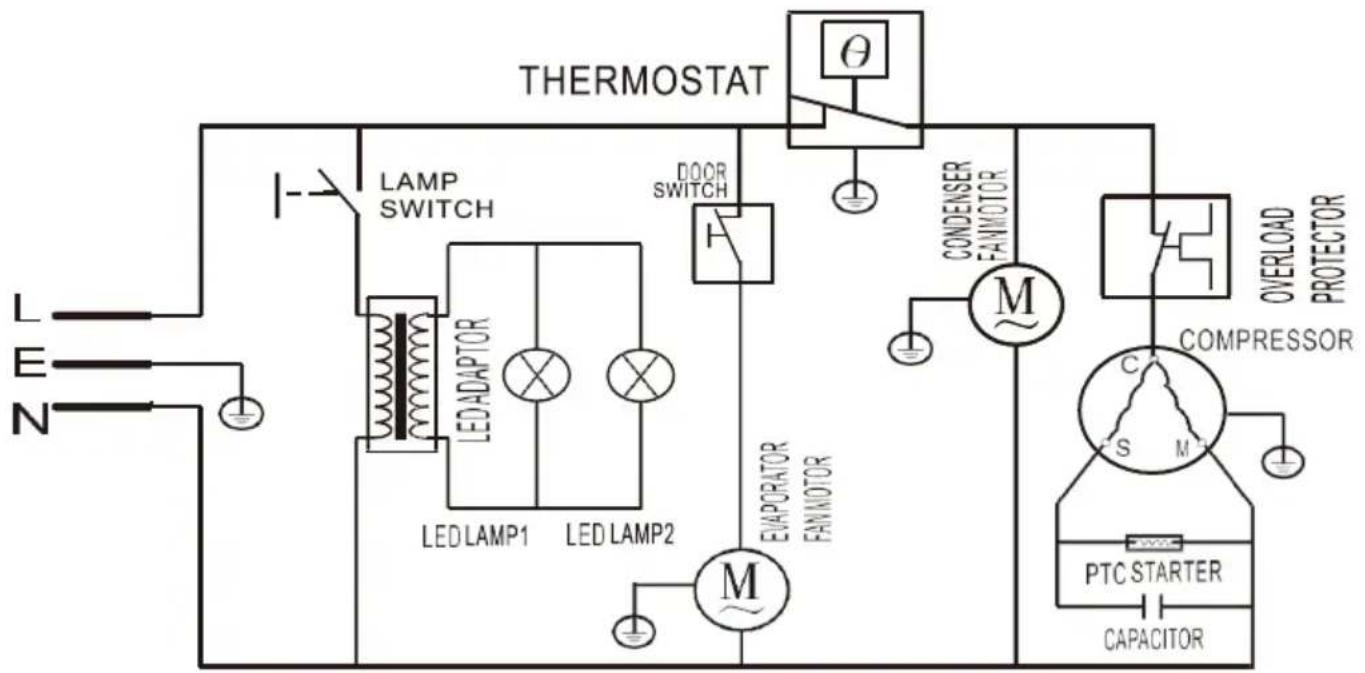

Kopplingsscheman

Varning vid användning

Ytan och insidan av montern ska vara torr och ren. Långvarig fukt är orsaken till att montern rostar långsamt. (Det kommer att finnas några fläckar på ytan.)

Regelbunden rengöring rekommenderas för din referens. I allmänhet är 30-45 dagar en gång bäst. Vid rengöring är det bäst att torka av in- och ytan av montern med den mjuka trasan med neutral tvål eller rengöringsmedel.

Underhåll av packningar: packningar kräver rengöring för att förhindra mögel och mögel och för att bibehålla packningens elasticitet. Rengör packningarna med varmt tvålvatten. Undvik rengöringsprodukter med full styrka på packningen, detta kan göra att packningarna blir spröda och förhindra korrekt tätning. Använd aldrig vassa verktyg eller knivar, som sliter sönder packningen och/eller sliter sönder bälgen, för att skrapa eller rengöra packningen. Packningar är lätta att byta och kräver inga verktyg. För att ta bort och byta ut packningarna av piltyp, dra ut packningen ur skåran i dörren och tryck tillbaka den nya packningen på plats.

Försiktighet för användning

- Regelbunden rengöring rekommenderas för din referens. I allmänhet 30-45 dagar en gång

Det bästa. Vid rengöring är det bäst att torka av insidan och ytan med den mjuka trasan med neutral tvål eller rengöringsmedel.

- Underhåll av packningar: Packningar kräver rengöring för att förhindra ansamling av mögel och mögel och bibehålla packningens elasticitet.

Rengör fogarna med varmt tvålvatten. Undvik tunga rengöringsmedel på packningar, detta kan göra att packningarna blir spröda och förhindra korrekt tätning. Använd aldrig vassa verktyg eller knivar, som kan riva sönder tätningen och/eller riva bälgen, för att skrapa eller rengöra tätningen. Tätningarna är lätta att byta och kräver inga verktyg. För att ta bort och återinstallera tätningar av DART-typ, ta bort tätningen från dörrspåret och tryck den nya tätningen på plats.

Observera: För att garantera säkerheten måste nätkontakten dras ur innan rengöring. Alla säkerhetsåtgärder måste följas. Kassera på rätt sätt i enlighet med federala eller lokala föreskrifter. Risk för brand eller explosion på grund av punktering av köldmedieslangar. Följ hanteringsinstruktionerna noggrant.

FARA: Risk för brand eller explosion. Brandfarligt köldmedium R600a och R290 används. Får endast repareras av utbildad servicepersonal. Använd inte mekaniska anordningar för att tina upp kylskåpet. Punktera inte köldmedieslangen.

FÖRSIKTIGHET: För att garantera säkerheten måste nätkontakten tas bort innan rengöring. Alla säkerhetsåtgärder måste följas. Kassera på rätt sätt i enlighet med federala eller lokala bestämmelser. Risk för brand eller explosion på grund av perforering av köldmedieröret. Följ hanteringsinstruktionerna noggrant.

Fara: risk för brand eller explosion. Brandfarligt köldmedium R600a eller R290 används. Repareras endast av en kvalificerad tekniker. Använd inte mekaniska anordningar för att tina upp kylskåpet. Punktera inte köldmedieröret.

Uppmärksamhet

Barn bör inte använda denna utrustning.

Barn bör inte leka runt denna utrustning.

Manualen är endast för referens. Vi har rätt att ändra material och specifikationer utan föregående meddelande.

Felsökning

Bryta ner	Fall	Borttagningsmetod
Indikatorn lyser int Kompressordoserna startar inte.	Kontakten är inte rikt ansluten till uttaget.	Sätt tillbaka den.
	ingen ström	Anslut uttaget med strör
Indikatorn lyser, men kompressorn fungerar inte och bara surrar	Strömspänningen är < 98V i Nordamerika el < 187 V i Europa	Sätt ihop en effektregula med mer än 1000W eff
Kompressorn stannar en minut efter start och sta om efter några minuter, och så upprepade gånger.	Strömspänningen är>132V i Nordamerika e < 242V i Europa
	Dörren är också öppe ofta.	Minska öppettiderna.
Kompressornfungerar normalt,men temperaturenskåpetsänks för långsam	Maten i skåpet är 1 mycket och placerad fel sätt.	Placera maten ordentligt håll plats mellan dem ventilation av kall luft.
	Frostfilmen är för tjoc	Ta ut mat och tina.
	Ytan på kondensorn för smutsig.	Stanna och rengör kondensorn.
	Dörren tätar dåligt.	Justera dörrtätningen.
Ljudet är för hög	Frysen är placerad instabilt.	Placera den stabilt.
	Infästningen av frysen lös.	Dra åt fästet.
	det finns kontakt mell rören.	Separera dem.

Följande är inte fel:

• När frysen fungerar eller efter att ha stannat en stund cirkulerar köldmediet i rören och avger rinnande vattenljud.
• Yttemperaturen på kompressorn kan vara upp till 70°C -- 80°C / 158°F -- 176°F när den är i drift.
• Baksidan av stegfrysen avger värme.
• Under regnperioden kan skåpets yttre yta ha dagg, vilket är normalt vid normal användning. Torka det bara med en trasa.

Tillverkad i Kina
