BRUKSANVISNING CM1103 GRAEF

Producenten påtager sig intet ansvar for skader som skyldes:

Information om den här bruksanvisningen 95

Varningar....95

Allmänna säkerhetsanvisningar 96

Fara på grund av elektrisk ström....98

Avsedd användning....98

Ansvarsbegränsning 98

Kundtjänst....99

Uppackning....99

Avfallshantering av förpackningen....99

Avfallshantering av apparaten 99

Krav på uppställningsplatsen....99

Elektrisk anslutning....100

Innan första användningen....100

Sätta på bönbehållaren 100

Filterhållare....100

Inställning av malningsgrad 101

Display....101

Idrifttagning....101

Spärra inställning....102

Kontinuerlig malning 102

Visning av antal koppar....102

Rengöra utsidan....103

rengöring....103

Rengöring och underhåll av kvarnen 103

2 års garanti 104

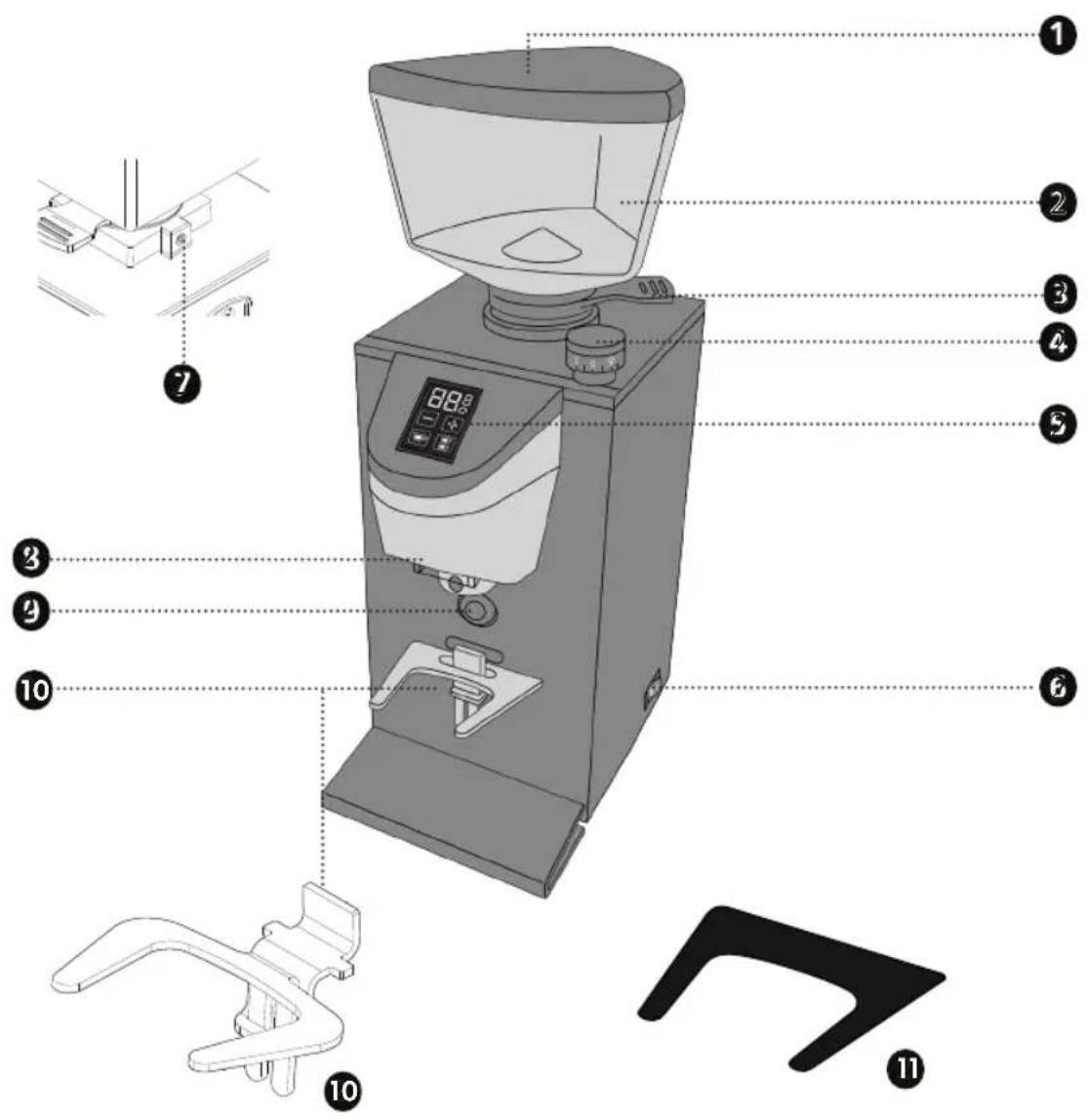

PRODUKTBESKRIVNING

① Bönbehållarlock
② Bönbehållare
3 Skjutlås
2 Vridknapp för inställning av malningsgraden
5 Display
Av-/på-knapp
7 Fästskruv för behållaren
③ Utlopp

2 Kontaktbrytare
10 Filterhållare
11 Skyddskudde*

FÖRORD

Kära kund,

med köpet av den här kaffekvarnen har du gjort ett bra val. Du har köpt en erkänd kvalitetsprodukt.

Vi tackar dig för ditt köp och önskar dig mycket nöje med din nya kaffekvarn från Graef.

INFORMATION OM DEN HÄR BRUKSANVISNINGEN

Denna bruksanvisning är en beståndsdel av kaffekvarnen (i det följande kallad apparaten) och ger er viktiga anvisningar för idrifttagningen, säkerheten, användning enligt bestämmelserna och skötsel av apparaten.

Bruksanvisningen måste alltid finnas tillgänglig på apparaten. Den måste läsas och användas av alla som har att göra med:

• Idrifttagning,
• Användning,
  • Felsökning och/eller
  • Rengöring

av enheten.

Spara denna bruksanvisning och skicka den vidare med apparaten till nästa ägare.

Denna bruksanvisning kan inte ta hänsyn till alla tänkbara aspekter. För ytterligare information eller problem som inte behandlas i denna handbok eller inte behandlas i tillräcklig detalj, vänligen kontakta Graefs kundtjänst eller din fackhandlare.

WARNINGAR

I den här bruksanvisningen används följande varningsupplysningar och signalord:

WARNING

Detta informerar om en potentiellt farlig situation. Om anvisningen inte beaktas så kan det leda till svåra personskador eller dödsfall.

OBSERVERA

Detta informerar om en potentiellt farlig situation. Skador på egendom kan uppstå om informationen inte följs.

VIKTIGT!

Detta hänvisar till användningstips och andra speciellt viktiga informationer.

ALLMÄNNA SÄKERHETSANVISNINGAR

Denna apparat överensstämmer med gällande säkerhetsbestämmelser. En felaktig användning kan dock leda till person- och sakskador.

Beakta följande säkerhetsanvisningar för en säker användning av appa- raten:

• Kontrollera före användning att det inte finns synliga skador på apparatens hölje, sladd eller kontakt. En skadad apparat får inte tas i drift.
• Reparationer får bara utföras av en fackman eller av Graefs kundtjänst. Felaktigt utförda reparationer kan leda till fara för användaren. Därutöver upphör garantin att gälla.
• Defekta komponenter kan bara bytas ut mot original-reservdelar. Endast dessa delar garanterar att säkerhetskraven uppfylls.
• Denna apparat får inte användas av barn. Apparaten och strömsladden ska hållas utom räckhåll för barn.
• Barn bör hållas under uppsikt för att säkerställa att de inte leker med apparaten.
• Den här produkten kan också användas av personer med begränsad fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och/eller kunskap om de övervakas eller får lära sig hur produkten används på ett säkert sätt samt vilka risker det innebär av någon ansvarig person.
• Apparaten är inte avsedd att användas med ett externt kopplingsur eller en separat fjärrstyrning.
• Håll alltid i kontakten när du drar ut den från vägguttaget, inte i sladden.
• Använd inte apparaten om strömsladden eller kontakten är skadad.
• Förhindra att vätska kommer på stickkontakten.
• Om anslutningsledningen är skadad får den bara bytas ut av tillverka- ren, dennes kundtjänst eller en liknande kvalificerad person.
• Öppna aldrig apparatens hölje. Om strömförande anslutningar berörs och om den elektriska och mekaniska uppbyggnaden förändras finns risk för elektriska stötar.
• Rör aldrig på delar som står under spänning. Dessa kan förorsaka elek-

triska stötar eller leda till dödsfall.

• Innan anslutning av apparaten skall anslutningsdata (spänning och frekvens) på typskylten jämföras med de data som gäller för elnätet. Dessa data måste stämma överens så att inga skador uppstår på apparaten.
• Se till att strömkabeln är korrekt placerad. Om apparaten fastnar i kabeln kan den falla ner från arbetsytan.
• Förpackningsmaterialet får inte användas som leksak. Risk för kvävning.

- Använd aldrig apparaten i närheten av en värmekälla.

• Använd aldrig apparaten utomhus och förvara den på en torr plats.
• För att normal drift ska kunna garanteras måste apparaten placeras på platser där temperaturen är mellan +5 °C och +32 °C och fuktigheten inte är högre än 70%.

- Försök inte att mala malt kaffe igen.

• För att undvika överhettning av apparaten rekommenderas att inte mala i mer än 1 minut.
• Blockera inte ventilations- eller kylelementsöppningar eller springor och undvik att låta vatten eller andra vätskor tränga in i apparaten.
• Skjut aldrig in skedar, gafflar eller andra föremål i utloppet eller bönbehållaren när apparaten är i drift.
• Stäng alltid först av apparaten när du vill avlägsna malt kaffe ur utloppet.
• Om ett främmande föremål blockerar motorn ska du stänga av apparaten omedelbart och kontakta Graefs kundtjänst.

FARA PÅ GRUND AV ELEKTRISK STRÖM

WARNING

Vid kontakt vid ledningar under spänning eller komponenter består livsfara! Beakta följande säkerhetsanvisningar för att undvika en fara på grund av elektrisk ström:

• Använd inte apparaten om strömsladden eller kontakten är skadad.
• Låt i detta fall Graefs kundtjänst eller en auktoriserad yrkesperson installera en ny anslutningsledning innan apparaten används vidare.
• Öppna aldrig apparatens hölje. Om strömförande anslutningar berörs och om den elektriska och mekaniska uppbyggnaden förändras finns risk för elektriska stötar.
• Rör aldrig på delar som står under spänning. Dessa kan förorsaka elektriska stötar eller leda till dödsfall.

AVSEDD ANVÄNDNING

Denna apparat är inte avsedd för kommersiell användning. Använd endast denna apparat för malning av kaffebönor. All annan eller ytterligare användning anses vara ej avsedd. Denna apparat är avsedd för användning i hushållet.

• I fikarum för anställda i butiker eller kontor;
• På lantställen;
• Av gäster i hotell, motell och andra bostadsinrättningar;
• På frukostpensionat.

VIKTIGT!

Använd endast i hushållsliknande områden!

All annan eller ytterligare användning anses vara ej avsedd.

OBSERVERA

Om apparaten inte används på ändamålsenligt sätt kan det utgå faror från den.

• Använd endast apparaten enligt bestämmelserna.
• Följ de förfaranden som beskrivs i den här bruksanvisningen.

Anspråk av alla slag på grund av skador från felaktig användning är uteslutna.

Operatören bär ensam ansvaret.

ANSVARSBEGRÄNSNING

All teknisk information, data och upplysningar för installation, drift och underhåll i den här bruksanvisningen motsvarar den modernaste tekniken för tryckreglering och sker med hänsyn till vår erfarenhet och kunskap efter bästa förmåga.

Inga anspråk kan härledas till uppgifterna, bilderna och beskrivningarna i den här bruksanvisningen.

Tillverkaren övertar inget ansvar för skador på grund av:

• Nonchalering av anvisningen

• Ej avsedd användning
  • Felaktiga reparationer
• Tekniska förändringar
  • Användning av otillåtna reservdelar

Översättningar görs enligt bästa vetande. Vi tar inget ansvar för översättningsfel. Endast den tyska texten är bindande.

KUNDTJÄNST

Om din Graef-enhet är skadad, kontakta din specialisthandlare eller Graef-kundtjänst på 02932-9703677 eller skicka ett e-postmeddelande till [e-mail].

VIKTIGT!

Förvara originalförpackningen under enhetens garantiperiod så att du kan packa och transportera enheten ordentligt i händelse av garantifall.

UPPACKNING

Packa upp apparaten på följande sätt:

• Ta upp apparaten ur kartongen.
• Ta bort alla förpackningsdelar.
- Ta bort eventuella etiketter på apparaten. Ta inte bort typskylten!

AVFALLSHANTERING AV FÖRPACKNINGEN

Förpackningen skyddar apparaten mot transportskador. Förpackningsmaterialen är valda utifrån miljöförenlighet och avfallstekniska hänsyn och är därför återvinningsbara. Återcirkulationen av förpackningar i materialkretsloppet sparar råmaterial och minskar avfallsvolymen. Kassera förpackningsmaterial som du inte längre behöver på samlingsställen för återvinningssystemet »Grüner Punkt«.

AVFALLSHANTERING AV APPARATEN

Denna produkt får inte slängas som hushållsavfall när den har tjänat ut. Symbolen på produkten och i bruksanvisningen anger detta. Materialet kan återvinnas enligt sin märkning. Genom återanvändning, materialåtervinning eller andra former av återvinning av gamla apparater ger du ett viktigt bidrag till att skydda vår miljö. Fråga efter lämplig återvinningsplats hos din kommunalförvaltning.

KRAV PÅ UPPSTÄLLNINGSPLATSEN

För en säker och felfri drift av apparaten skall uppställningsplatsen uppfylla följande krav:

• Apparaten skall stå på en fast, plan, vågrät och halkfri yta med en tillräcklig bärkraft.
  • Se till så att apparaten inte kan falla omkull.

• Välj installationsplats så att barn inte kan röra enhetens inmatningslinje.

• Ställ inte apparaten på heta ytor, som t.ex. spisplattor eller i närheten av sådana.

• Använd aldrig apparaten utomhus och förvara denna på en torr plats.
• Apparaten är inte avsedd för installation i ett väggskåp eller ett inbyggt skåp.
• Ställ inte apparaten i en varm, blöt eller fuktig omgivning.
• Uttaget skall vara lättåtkomligt så att stickkontakten vid behov kan dras ut snabbt.

ELEKTRISK ANSLUTNING

För en säker och felfri drift av apparaten måste du beakta följande upplysningar vid den elektriska anslutningen:

• Innan anslutning av apparaten skall anslutningsdata (spänning och frekvens) på typskylten jämföras med de data som gäller för elnätet. Dessa data måste stämma överens så att inga skador uppstår på apparaten. Om du är osäker, fråga en kvalificerad elektriker.
• Uttaget måste vara säkrat med minst en 10A-säkring.
• Försäkra dig om att strömkabeln är hel och inte läggs över varma ytor eller skarpa kanter.
• Anslutningskabeln får inte vara spänd.
• Apparatens elektriska säkerhet är bara garanterad när den är ansluten till ett korrekt installerat skyddsledarsystem. Drift till ett vägguttag utan skyddsledare är förbjudet. Om du är osäker, kontrollera husinstallationen med hjälp av en kvalificerad elektriker. Tillverkaren ansvarar inte för skador som har uppstätt genom en felaktig eller avbruten skyddsledare.

Rengör alla delar enligt anvisningarna i "Rengöring".

SÄTTA PÅ BÖNBEHÅLLAREN

• Sätt behållaren för kaffebönor på apparaten.
• Skruva fast behållarens lässkruv med en spårskruvmejsel om det behövs.
• Öppna bönbehållarens utlopp genom att dra ut skjutlåset.
  • Ta av bönbehållarens lock och fyll på kaffebönor.
• Sätt på locket igen.

FILTERHÅLLARE

Sätt i filterhållaren igen. Filterhållaren kan justeras i höjdled. För att bestämma portafiltrets rätta position ska skruven lossas och höjden justeras. Det rekommenderas att inte lossa skruven fullständigt. Filterhållaren kan skjutas längre upp eller ner beroende på portafiltrets storlek. När du har kommit fram till den passande storleken, dra åt skruven igen. Filterhållaren fixerar portafiltret direkt under utloppet och gör det möjligt att mala automatiskt in i portafiltret utan att portafiltret behöver hållas fast.

INSTÄLLNING AV MALNINGSGRAD

VIKTIGT!

Du kan ändra kaffets kornstorlek med olika malningsgrader.

Det går inte att ange exakta uppgifter om malningsgraden eftersom många olika faktorer spelar in här, som t.ex. kaffesort / - bönor, rumstemperatur, personlig smak etc.

Generellt kan man säga att man tar en finare malningsgrad för Espresso, en genomsnittlig inställning av malningsgraden för filterkaffe, och en grövre inställning av malningsgraden för French Press.

Apparaten är utrustad med steglöst inställningsbar malningsgrad.

Inställningen görs med hjälp av vridknappen. Vrid vridknappen medurs för finare malning och moturs för grövre malning.

Anvisning:

• Ju finare malningsgrad, desto längre tid tar malningsprocessen.
• Om du använder en mycket fin malningsgrad kan det hända att kaffeutloppet täpps till.
• Ändra malningsgraden med ett eller två steg när kvarnen går annars kan apparaten blockeras.

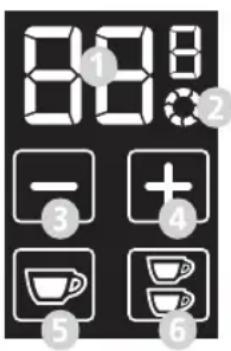

DISPLAY

8:00-18 - + 4 5 6

① Sekundvisare
② Kontinuerlig malning
③ Minusvisare
4 Plusvisare
5 Kaffebönor för 1 kopp
6 Kaffebönor för 2 koppar

IDRIFTTAGNING

• Sätt i nätanslutningskabeln i uttaget.
- Koppla in apparaten.
• Sätt i filterhållaren igen.

VIKTIGT!

Produkten är fabriksinställd vid leveransen. Du kan ställa in den som du vill.

Dina inställningar finns kvar nästa gång du använder produkten.

• Välj om du vill ställa eller ko

- Tryck på motsvarande knapp.

- Välj sedan malningstid med knappen +/-

• Tiden anges i sekunder.

- När tiden ställts in sätter du portafiltret i filterhållaren och trycker den mot kontaktbrytaren.

• Malningsprocessen startar automatiskt.
- När tiden har löpt ut stannar apparaten.

VIKTIGT!

Tryck på kontaktbrytaren för att avbryta processen. Den kopp som valts blinkar till. Tryck in kontaktbrytaren igen för att fortsätta mala.

VIKTIGT!

För att apparaten ska kunna fungera korrekt bör inte mer än 160 g kaffebönor malas åt gången.

SPÄRRA INSTÄLLNING

Gör så här om du inte vill att de tider som ställts in ska ändras (barnsäkring):

• Tryck på knapparna + och - samtidigt.
• När du släpper knapparna försvinner de från displayen och det går inte längre att ändra den inställda tiden.
• För att göra tidsinställningen tillgänglig igen trycker du samtidigt på knapparna + och - en gång till.
• Då dyker knapparna upp på displayen igen och tiden kan åter ställas in.

KONTINUERLIG MALNING

Gör så här om du vill mala oavbrutet utan tidsinställning:

- Tryck på knapparna för och koons samtidigt.

- Symbole: kimmer upp på displayen.

• När tiden ställts in sätter du portafiltret i filterhållaren och trycker den mot kontaktbrytaren. Malningsprocessen startar automatiskt.
• Du kan också ta bort filterhållaren och trycka en behållare mot kontaktbrytaren. Malningsprocessen startar automatiskt.
• När du malt den mängd du vill ha trycker du in kontaktbrytaren igen och tar sedan bort portafiltret eller behållaren.

VIKTIGT!

Den maximala malningstiden är 60 sekunder.

VISNING AV ANTAL KOPPAR

Om du vill se hur många gånger du malt med kaffekvarnen gör du så här:

- Tryck på kontaktbrytaren samtidigt som du kopplar på produkten. Håll kontaktbrytaren intryckt i 5 sekunder.

• Välj sedan räknare:

• Knapp för en portio: knar antalet enskilda portioner.
• Knapp för två dubbel portion : räknar antalet dubbla portioner.
• Tryck samtidigt på knappen för en portion och knappen för dubbel portion räknar antalet portioner vid kontinuerlig malning.
• De knappar som valts börjar lysa och antalet portioner visas parvis på displayen.
• När man tar fram antalet koppar för kontinuerlig malning tänds inga knappar.
• Om man till exempel har malt totalt 536 portioner visas siffrorna 00, 05, 36 i tur och ordning i vardera två sekunder.
• När de sista sifferparet kommit upp avbryts visningen i 4 sekunder och börjar sedan om igen.
• Tryck in kontaktbrytaren igen för att stänga räknaren.

RENGÖRA UTSIDAN

Dra ut kontakten ur uttaget och låt apparaten svalna. Rengör ytorna på apparatens utsida med en mjuk, fuktig trasa. Vid kraftig smuts kan ett milt rengöringsmedel användas.

Rengör aldrig apparaten under rinnande vatten och doppa aldrig apparaten i vatten.

RENGÖRING

VIKTIGT!

Gamla kafferester i kvarnen kan oxidera. Detta påverkar tillredningens resultat vilket kan leda till en obehaglig och onjutbar smak. Apparaten ska alltid vara rengjord för att kunna garantera en optimal Espresso.

Rengör apparaten beroende på användning minst 1 x i veckan.

• Dra ut kontakten ur uttaget.
- Stäng bönbehållaren genom att skjuta in sliden igen.
- Mal de resterande bönorna i malverket.
- Lossa bönbehållarens lässkruv.
- Lyft av bönbehållaren uppåt.

- Häll ut bönorna och förvara dem i en luftförsluten behållare så att aromen stannar kvar.

• Rengör bönbehållaren med varmt vatten och lite diskmedel.
  • Torka sedan av behållaren ordentligt.

RENGÖRING OCH UNDERHÅLL AV KVARNEN

OBSERVERA

• Följ anvisningarna i detta kapitel noggrant och kontakta Graefs kundtjänst om du har några frågor.
• Utför inga obehöriga underhållsarbeten och använd alltid originalreservdelar.

134

1. Ta bort täckhuven på apparatens baksida.
2. Lossa skruven med en skruvmejsel.
3. Ta bort det övre täcklocket på kapslingen.
4. Lossa sedan de tre skruvarna som håller fast den övre kvarnen med en skruvmejsel och ta bort den övre kvarnen.
5. Rengör den och de andra inre komponenterna med en borste eller en torr trasa. Om nödvändigt kan en dammsugare användas för att avlägsna kaffepulverrester.
6. Sätt på den övre kvarnen igen efter rengöring och skruva fast de tre skruvarna som håller fast den övre kvarnen med en skruvmejsel. Stäng sedan kapslingen genom att sätta på det övre täcklocket igen.
7. Dra åt skruven på kapslingen igen med en skruvmejsel och sätt fast täckhuven.

Anvisning:

Den nedre kvarnen kan rengöras genom att man mal lämpliga rengöringstabletter.

VIKTIGT!

Om du märker att kvarnen börjar mala sämre efter en tid kan det bero på att malningsskivorna är slitna.

Kontrollera om malningsskivorna är nötta varje gång du malt 250 kg kaffe och låt en expert eller Graefs kundtjänst byta ut dem mot malningsskivor i original om det behövs.

2 ÅRS GARANTI

För denna produkt lämnar vi 24 månaders garanti med början från inköpsdatumet för brister som kan ledas tillbaka till tillverknings- och materialfel. Ditt juridiska garantianspråk enligt § 437 ff. BGB påverkas inte av denna bestämmelse. Skador, som har uppstått genom felaktig hantering eller användning samt brister, som bara lindrigt påverkar funktionen eller apparatens värde ingår inte i garantin. Vidare är transportskador, som vi inte är ansvariga för, uteslutna från garantianspråk. För skador som har uppstått genom reparation som ej utförts av oss eller våra representanter är alla garantianspråk uteslutna. Vid berättigad reklamation reparerar vi eller byter ut den trasiga produkten mot en felfri produkt efter eget godtycke.

INNHOLD

Produktbeskrivelse 106

Forord....107

Bortskaffing av forpakninger 111

Bortskaffing av apparatet....111
