BRUKSANVISNING CM 8007 GRAEF

Producenten påtager sig intet ansvar for skader som skyldes:

- Placer kaffebeholderen på maskinen igen.

FINJUSTERING AF DEN ∅VERSTE KVÆRN

Produktbeskrivning....96

Förord....97

Information om den här bruksanvisningen 97

Varningar....97

Allmänna säkerhetsanvisningar 98

Fara på grund av elektrisk ström....99

Avsedd användning....99

Ansvarsbegränsning 100

Kundtjänst....100

Packa upp....100

Avfallshantering av förpackningen....101

Avfallshantering av apparaten 101

Krav på uppställningsplatsen....101

Elektrisk anslutning....101

Ilnnan första användningen....102

Inställning av malningsgrad 102

Mala kaffe direkt i filterhållaren.... 103

Rengöring....103

Rengöring av kvarnen.... 104

Fininställning av den övre kvarnen.... 105

Anvisning rengöring / fininställning 105

Tips....106

2 års garanti 106

PRODUKTBESKRIVNING

Bönbehållare ca. 75 g

Påfyllningstratt ∅ ca. 56 mm

Päfyllningstratt ∅ ca. 48 mm

GRAEF 1 2 3 4 5 6 7 8

1 Lock
② Bönbehållare ca. 350 g
3 Skjutlås
4 Kvarnstenskrans

5 Belyst utlopp för malet kaffe
6 Kaffeutlopp
7 Kontaktbrytare
8 Strömbrytare med ON / OFF / Auto -funktion

Rengöringsborste Filterhållare

∅ ca. 60 mm

Filterhållare
∅ ca. 70 mm

med köpet av den här kaffekvarnen har du gjort ett bra val. Du har köpt en erkänd kvalitetsprodukt.

Vi tackar dig för ditt köp och önskar dig mycket nöje med din nya kaffekvarn från Graef.

INFORMATION OM DEN HÄR BRUKSANVISNINGEN

Denna bruksanvisning är en beståndsdel av kaffekvarnen (i det följande kallad apparaten) och ger er viktiga anvisningar för idrifttagningen, säkerheten, användning enligt bestämmelserna och skötsel av apparaten.

Bruksanvisningen måste alltid finnas tillgänglig på apparaten. Den måste läsas och användas av alla som har att göra med:

• Idrifttagning,
• Användning,
  • Felsökning och/eller
  • Rengöring

av enheten.

Spara denna bruksanvisning och skicka den vidare med apparaten till nästa ägare.

Denna bruksanvisning kan inte ta hänsyn till alla tänkbara aspekter. För ytterligare information eller problem som inte behandlas i denna handbok eller inte behandlas i tillräcklig detalj, vänligen kontakta Graefs kundtjänst eller din fackhandlare.

WARNINGAR

I den här bruksanvisningen används följande varningsupplysningar och signalord:

WARNING

Detta informerar om en potentiellt farlig situation. Om anvisningen inte beaktas så kan det leda till svåra personskador eller dödsfall.

OBSERVERA

Detta informerar om en potentiellt farlig situation. Skador på egendom kan uppstå om informationen inte följs.

VIKTIGT!

Detta hänvisar till användningstips och andra speciellt viktiga informationer.

ALLMÄNNA SÄKERHETSANVISNINGAR

Denna apparat uppfyller kraven i gällande säkerhetsbestämmelser. En felaktig användning kan dock leda till person- och sakskador.

Beakta följande säkerhetsanvisningar för en säker användning av appa- raten:

• Kontrollera före användning att det inte finns synliga skador på apparatens hölje, sladd eller kontakt. En skadad apparat får inte tas i drift.
• Reparationer får bara utföras av en fackman eller av Graefs kundtjänst. Felaktigt utförda reparationer kan leda till fara för användaren. Dessutom upphör garantin att gälla.

- Defekta komponenter kan bara bytas ut mot original-reservdelar. Endast dessa delar garanterar att säkerhetskraven uppfylls.

- Denna apparat får även användas av barn från 8 år, samt av personer med begränsad fysisk, sensorisk eller mental förmåga eller som saknar erfarenhet och/eller kunskaper om de står under uppsikt eller har undervisats om apparatens användning och har förstått riskerna som följer med den. Rengöring och underhåll får inte utföras av barn, om de inte är 8 år eller äldre och övervakas.

- Apparaten och dess anslutningsledning skall hållas borta från barn under 8 år.

- Barn bör hållas under uppsikt för att säkerställa att de inte leker med apparaten.

- Apparaten är inte avsedd att användas med ett externt kopplingsur eller en separat fjärrstyrning.

- Håll alltid i kontakten när du drar ut den från vägguttaget, inte i sladden.

- Använd inte apparaten om strömsladden eller kontakten är skadad.

- Förhindra att vätska kommer på stickkontakten.

- Om anslutningsledningen är skadad får den bara bytas ut av tillverka- ren, dennes kundtjänst eller en liknande kvalificerad person.

- Öppna aldrig apparatens hölje. Om strömförande anslutningar berörs och om den elektriska och mekaniska uppbyggnaden förändras finns risk för elektriska stötar.

• Rör aldrig på delar som står under spänning. Dessa kan förorsaka elektriska stötar eller leda till dödsfall.
• Innan anslutning av apparaten skall anslutningsdata (spänning och frekvens) på typskylten jämföras med de data som gäller för elnätet. Dessa data måste stämma överens så att inga skador uppstår på apparaten.
• Se till att strömkabeln är korrekt placerad. Om apparaten fastnar i kabeln kan den falla ner från arbetsytan.
• Förpackningsmaterialet får inte användas som leksak. Risk för kvävning.
• Använd aldrig apparaten i närheten av en värmekälla.
• Använd aldrig apparaten utomhus och förvara den på en torr plats.
• Dra alltid ut kontakten ur vägguttaget vid påfyllning av vatten, efter varje användning och innan rengöring.
• För att undvika överhettning av apparaten rekommenderas att inte mala i mer än 1 minut.
• Denna apparat är endast avsedd för att mala kaffebönor.
• Försök inte att mala malt kaffe igen.
• Använd inga aggressiva eller skurande rengöringsmedel och inga lösningsmedel.
• Skrapa inte av hårt sittande smuts med hårda föremål.

FARA PÅ GRUND AV ELEKTRISK STRÖM

WARNING

Vid kontakt vid ledningar under spänning eller komponenter består livsfara! Beakta följande säkerhetsanvisningar för att undvika en fara på grund av elektrisk ström:

• Använd inte apparaten om strömsladden eller kontakten är skadad.
• Låt i detta fall Graefs kundtjänst eller en auktoriserad yrkesperson installera en ny anslutningsledning innan apparaten används vidare.
• Öppna aldrig apparatens hölje. Om strömförande anslutningar berörs och om den elektriska och mekaniska uppbyggnaden förändras finns risk för elektriska stötar.
• Rör aldrig på delar som står under spänning. Dessa kan förorsaka elektriska stötar eller leda till dödsfall.

AVSEDD ANVÄNDNING

Denna apparat är inte avsedd för kommersiell användning. Använd denna apparat för malning av kaffebönor.

Denna apparat är avsedd för hushållsbruk och liknande, exempelvis:

• I fikarum för anställda i butiker eller kontor;
- På lantställen;
- Av gäster i hotell, motell och andra bostadsinrättningar;
- På frukostpensionat.

VIKTIGT!

Använd endast i hushållsliknande områden!

All annan eller ytterligare användning anses vara ej avsedd.

OBSERVERA

Om apparaten inte används på ändamålsenligt sätt kan det utgå faror från den.

• Använd endast apparaten enligt bestämmelserna.
• Följ de förfaranden som beskrivs i den här bruksanvisningen.

Anspråk av alla slag på grund av skador från felaktig användning är uteslutna.

Operatören bär ensam ansvaret.

ANSVARSBEGRÄNSNING

All teknisk information, data och upplysningar för installation, drift och underhåll i den här bruksanvisningen motsvarar den modernaste tekniken för tryckreglering och sker med hänsyn till vår erfarenhet och kunskap efter bästa förmåga.

Inga anspråk kan härledas till uppgifterna, bilderna och beskrivningarna i den här bruksanvisningen.

Tillverkaren övertar inget ansvar för skador på grund av:

• Nonchalering av anvisningen
- Ej avsedd användning
• Felaktiga reparationer
- Tekniska förändringar
• Användning av otillåtna reservdelar

Översättningar görs enligt bästa vetande. Vi tar inget ansvar för översättningsfel. Endast den tyska texten är bindande.

KUNDTJÄNST

Om din Graef-enhet är skadad, kontakta din specialisthandlare eller Graef-kundtjänst på 02932-9703677 eller skicka ett e-postmeddelande till [e-mail].

VIKTIGT!

Förvara originalförpackningen under enhetens garantiperiod så att du kan packa och transportera enheten ordentligt i händelse av garantifall.

PACKA UPP

Packa upp apparaten på följande sätt:

• Ta upp apparaten ur kartongen.
• Ta bort alla förpackningsdelar.
- Ta bort eventuella etiketter på apparaten. Ta inte bort typskylten!

AVFALLSHANTERING AV FÖRPACKNINGEN

Förpackningen skyddar apparaten mot transportskador. Förpackningsmaterialen är valda utifrån miljöförenlighet och avfallstekniska hänsyn och är därför återvinningsbara.

Återcirkulationen av förpackningar i materialkretsloppet sparar råmaterial och minskar avfallsvolymen. Kassera förpackningsmaterial som du inte längre behöver på samlingsställen för återvinningssystemet »Grüner Punkt«.

AVFALLSHANTERING AV APPARATEN

Denna produkt får inte slängas som hushållsavfall när den har tjänat ut. Symbolen på produkten och i bruksanvisningen hänvisar till detta. Materialet kan återvinnas enligt sin märkning. Genom återanvändning, materialåtervinning eller andra former av återvinning av gamla apparater ger du ett viktigt bidrag till att skydda vår miljö. Fråga efter lämplig återvinningsplats hos din kommunalförvaltning.

KRAV PÅ UPPSTÄLLNINGSPLATSEN

För en säker och felfri drift av apparaten skall uppställningsplatsen uppfylla följande krav:

• Apparaten skall stå på en fast, plan, vägrät och halkfri yta med en tillräcklig bärkraft.
• Se till så att apparaten inte kan falla omkull.
• Välj installationsplats så att barn inte kan röra enhetens inmatningslinje.
• Ställ inte apparaten på heta ytor, som t.ex. spisplattor eller i närheten av sådana.
• Använd aldrig apparaten utomhus och förvara denna på en torr plats.
• Apparaten är inte avsedd för installation i ett väggskåp eller ett inbyggt skåp.
• Ställ inte apparaten i en varm, blöt eller fuktig omgivning.
• Uttaget skall vara lättåtkomligt så att stickkontakten vid behov kan dras ut snabbt.

ELEKTRISK ANSLUTNING

För en säker och felfri drift av apparaten måste du beakta följande upplysningar vid den elektriska anslutningen:

• Innan anslutning av apparaten skall anslutningsdata (spänning och frekvens) på typskylten jämföras med de data som gäller för elnätet. Dessa data måste stämma överens så att inga skador uppstår på apparaten. Om du är osäker, fråga en kvalificerad elektriker.
• Uttaget måste vara säkrat med minst en 10A-säkring.
• Försäkra dig om att strömkabeln är hel och inte läggs över varma ytor eller skarpa kanter.
• Anslutningskabeln får inte vara spänd.
• Apparatens elektriska säkerhet är bara garanterad när den är ansluten till ett korrekt installerat skyddsledarsystem. Drift till ett vägguttag utan skyddsledare är förbjudet. Om du är osäker, kontrollera husinstallationen med hjälp av en kvalificerad elektriker. Tillverkaren ansvarar inte för skador som har uppstätt genom en felaktig eller avbruten skyddsledare.

Rengör alla delar enligt beskrivningen under „Rengöring och skötsel“.

- Sätt bönbehållaren på apparaten (beakta läsmekanismen).

- Tryck bönbehållaren nedåt och vrid denna medurs (ca. 30°).

- Öppna bönbehållarens utlopp med skjutlåset.

INSTÄLLNING AV MALNINGSGRAD

Du kan ändra kaffets kornstorlek med olika malningsgrader.

Det går inte att ange exakta uppgifter om malningsgraden eftersom många olika faktorer spelar in här, som t.ex. kaffesort / - bönor, rumstemperatur, personlig smak etc.

Generellt kan man säga att man tar en finare malningsgrad för Espresso, en genomsnittlig inställning av malningsgraden för filterkaffe, och en grövre inställning av malningsgraden för French Press.

VIKTIGT!

• Ju finare malningsgrad, desto längre tid tar malningsprocessen.
• Om du använder en mycket fin malningsgrad kan det hända att kaffet kletas ihop. Knacka lätt på bönbehållaren om bönklumpar blockerar flödet till kvarnen.

MALA KAFFE MED KONTINUERLIG FUNKTION

1. Stoppa i kontakten i vägguttaget.
   2.Fyll bönbehållaren med kaffebönor.

VIKTIGT!

Använd uteslutande hela bönor.

- Öppna bönbehållarens utlopp med skjutlåset.

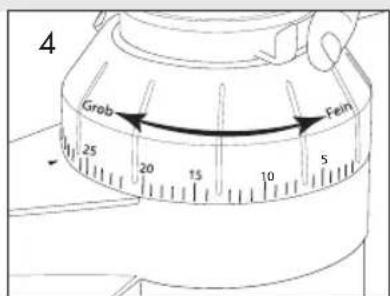

4 Grob Fein 25 20 15 10 5

- Ställ in önskad malningsgrad.

• Ställ kaffebehållaren under utloppet.

- Ställ strömbrytaren i läge "ON". Malningsprocessen börjar.

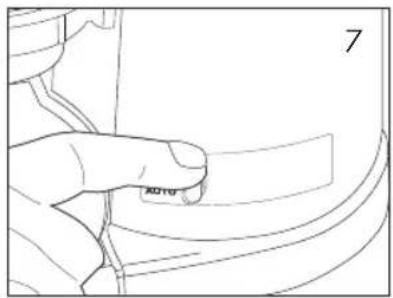

AUTO 7

- Ställ strömbrytaren i läge "OFF" när malningsprocessen har avslutats.

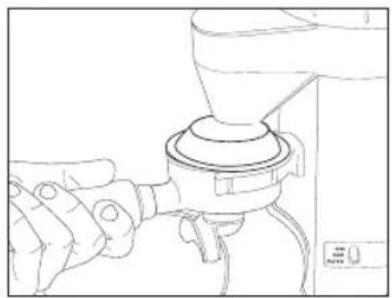

MALA KAFFE DIREKT I FILTERHÅLLAREN

1. Sätt efter önskemål in den stora eller lilla filterhållaren.

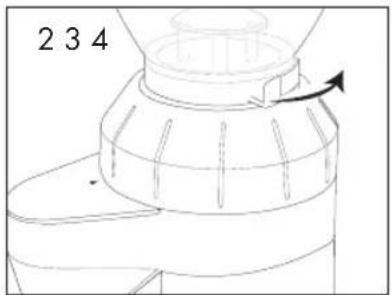

2 3 4

- Öppna bönbehållarens utlopp med skjutlåset.

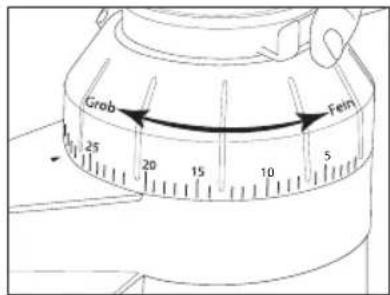

Grab 25 20 15 10 5 Felm

- Ställ in önskad malningsgrad.

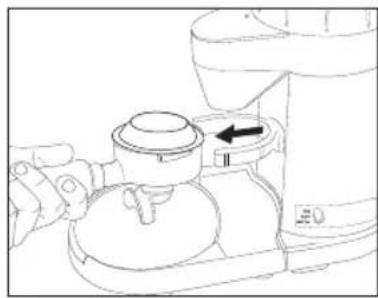

- Fäst filterhållaren mellan fästena.

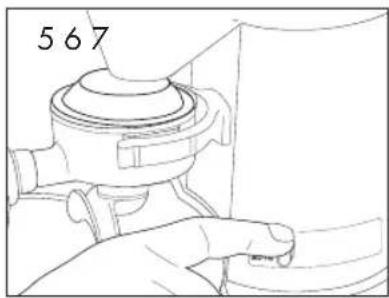

- Ställ strömbrytaren i läge "AUTO".

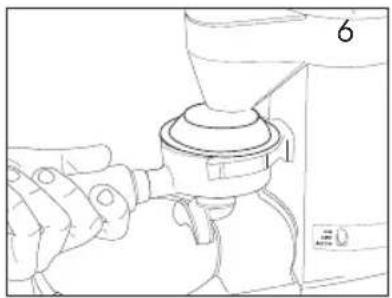

- Tryck filterhållaren mot kontaktbrytaren mellan filterhållaren. Malningsprocess börjar automatiskt.

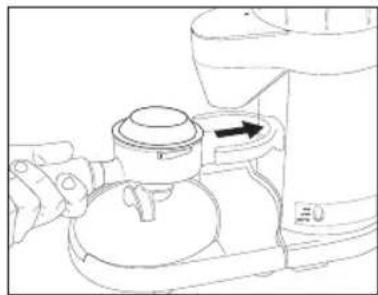

- Så snart som filterhållaren är tillräckligt påfylld drar du tillbaka den. Malningsprocess stannar automatiskt.

RENGÖRING

Gamla kafferester i kvarnen kan oxidera. Detta påverkar tillredningens resultat vilket kan leda till en obehaglig och onjutbar smak. Apparaten ska alltid vara rengjord för att kunna garantera en optimal Espresso.

Rengör apparaten beroende på användning minst 1 x i veckan.

Dra ur stickproppen innan rengöringen.

- Rengör ytorna på apparatens utsida med en mjuk, fuktig trasa. Vid kraftig smuts kan ett milt rengöringsmedel användas.

• Ta bort bönbehållaren, håll fast kvarnstenskransen, tryck bönbehållaren nedåt och vrid av den moturs. Se till så att passagen för kaffebönorna på bönbehållaren är stängd.
• Häll ut bönorna och förvara dem i en luftförsluten behållare så att aromen stannar kvar.
• Rengör bönbehållaren och kaffebehållaren med varmt vatten och lite diskmedel.
  • Torka sedan båda kärlen noga.

RENGÖRING AV KVARNEN

• Dra ut stickproppen.
• Ta bort bönbehållaren enligt beskrivningen under „Rengöring“.

PUSH

• Vrid kvarnstenskransen längt till höger som möjligt.

PUSH

så • Tryck på "PUSH"-knappen och vrid kvarnstenskransen längre åt höger.

PUSH

- Om de 2 pilarna står ovanpå varandra kan tu ta bort kvarnstenskransen samt den övre kvarnen. Ta nu ut den övre kvarnen ur kvarnstenskransen.

- Rengör den övre och undre kvarnen med bifogade borstar.

PUSH

- Sätt kvarnstenskransen på • Sätt nu in den övre kvarnen. motorblocket (pil på pil) efter rengöringen.

- Vrid kvarnstenskransen m durs till önskad malningsgrad.

VIKTIGT!

För att testa om kvarnen har satts in korrekt vrider du kvarnstenskransen till „grov“, t.ex. nivå 35, och försöker att dra ut kvarnen på metallringen. Om kvarnen inte längre kan tas ut är den korrekt insatt.

- Sätt tillbaka bönhållaren på apparaten.

FININSTÄLLNING AV DEN ÖVRE KVARNEN

Genom att finjustera kvarnen kan du ställa in grövre eller finare malningsgrad.

Gör på följande sätt:

- Ta bort den övre kvarnen. - Ta bort de små skruvarna med en skruvdragare.

• Vrid nu kvarnen ett steg till vänster (grövre) eller till höger (finare).

VIKTIGT!

Justera sedan kvarnen maximalt 2 - 3 steg till höger eller vänster.

• Dra fast skruvarna igen.
• Sätt tillbaka kvarnen.

ANVISNING RENGÖRING / FININSTÄLLNING

Videofilmerna för rengöring och fininställning finns även på vår Youtube-kanal „gebrgraef“.

TIPS

• Exakta uppgifter om hur man ställer in malningsgraden kan på grund av olika faktorer inte anges.
• Bönor / bönsorter beter sig på olika sätt (oljiga, gamla, färskt rostade etc.).

• Den egna smaken spelar roll.

- Välj en finare inställning av malningsgraden för Espresso.

- Välj en genomsnittlig inställning av malningsgraden för filterkaffe.

• Välj en grov inställning av malningsgraden för French Press.
• Rumstemperatur / luftfuktighet påverkar kaffebönorna.

- Tendensen för korrekt inställning av malningsgraden för Espresso kan identifieras genom att det malda kaffet börjar att kleta ihop sig. Det malda kaffet kletas inte ihop så mycket när det faller ut, det bildas små till medelstora kulor som fördelas igen när de ramlar ned. Det malda kaffet känns bra.

• Det är mycket viktigt att hitta passande malningsgrad när kaffet tillreds (extraktionstid). Vid en felaktig malningsgrad kan kaffet inte extraheras optimalt. Detta blir då antingen under- eller överextraherat.
• Den „perfekta malningsgraden“ finns dock inte. Var och en måste hitta den rätta malningsgraden efter sina egna smakpreferenser.
• Inställningen av malningsgrader kräver också att hänsyn tas till anliggningstrycket och doseringen samt rostningsgraden på bönorna som används. Här krävs det några tester / testmalningar. Anliggningstryck och dosering bör hållas konstant och malningsgraden bör ställas in efter det.

- Ju finare malningsgrad, desto längre tid tar malningen.

- Det förekommer att malningsgraden måste justeras efter en tid, eftersom kvaliteten, fuktighetshalten och bönornas färskhet är mycket beroende av omgivningen. Den kan snabbt justeras genom utprovning och anpassning av malningsgraden resp. anliggningstrycket om Espression t.ex. rinner ner för snabbt eller för långsamt i koppen.

2 ÅRS GARANTI

För denna produkt lämnar vi 24 månaders garanti med början från inköpsdatumet för brister som kan ledas tillbaka till tillverknings- och materialfel. Ditt juridiska garantianspråk enligt § 437 ff. BGB påverkas inte av denna bestämmelse. Skador, som har uppstått genom felaktig hantering eller användning samt brister, som bara lindrigt påverkar funktionen eller apparatens värde ingår inte i garantin. Vidare är transportskador, som vi inte är ansvariga för, uteslutna från garantianspråk. För skador som har uppstått genom reparation som ej utförts av oss eller våra representanter är alla garantianspråk uteslutna. Vid berättigad reklamation reparerar vi eller byter ut den trasiga produkten mot en felfri produkt efter eget godtycke.

INNHOLD

Produktbeskrivelse 108

Forord....109

Bortskaffing av forpakninger 113

Bortskaffing av apparatet....113

• Ta apparatet ut av esken.

• Kast alle pakningsdeler.
