Innan du använder BSP45-hylsapplikatormaskinen ska du noggrant läsa dessa instruktioner i sin helhet. Behåll denna instruktionshandbok för framtida hänvisning.

Avsedd användning

BSP45-hylsapplikatorn med ledning/kabel är en bordsmaskin som bistår med appliceringen av hylsor på ledningar och kablar. Om utrustningen används på ett sätt som inte anges av tillverkaren kan skyddet som tillhandahålls av utrustningen försämras.

Varningar:

	Sätt INTE fingrarna eller händerna i stansmodulöppningen, klämrisk.
	Använd INTE maskinen med öppna skydd.
	Slå INTE på strömmen till maskinen när något av höljena har avlägsnats (verktyg krävs), elektrisk fara. Se avsnittet Underhåll.
	Koppla ALLTID bort nätsladden för att stänga av strömmen vid service.

Försiktighetsåtgärder:

• Bär ALLTID skyddsglasögon vid användning av maskinen och/eller service för att förhindra ögonskada i fall med flygande skräp från en patron som går sönder.
• Använd ALLTID nödstoppsknappen om en akut situation skulle uppstå för att inaktivera stansmodulen, patronen och tryckluftsdriften.
• Använd ALLTID korrekta instruktioner för hylsor som tappats. Hänvisa till avsnittet Återhämtning från hylsa som tappats på page 11.
• Använd ALLTID korrekta anvisningar för maskinfel som finns i avsnittet "Återställa från fel" som medföljer.
• Använd ALLTID hylsor/material från Brady när maskinen är i drift.
• Sätt ALDRIG i mer än en ledning, eller kabelbunt, i maskinen.
• Sätt ALDRIG i något annat föremål än ledning av korrekt storlek.
• S t ä l l INTE maskinen på en ostabil yta eller hylla.
• Placera INTE maskinen så att elektrisk och tryckluftsenergi inte lätt kan kopplas bort.
• Använd ALLTID handtagen som finns längst ned på fram- och baksidan för att lyfta maskinen.
• Ställ INTE något på enheten. Se till att det inte finns obstruktioner
• Bär INTE löst sittande kläder som skulle kunna fastna i maskinen.
• Använd ALLTID maskinen i ett väl ventilerat område. Blockera INTE skårorna och öppningen på maskinen. De finns där för att tillhandahålla ventilation.
• Använd ALLTID den energikälla som indikeras på märkningsetiketten.
• Använd ALLTID bara den nätsladd som tillhandahålls med maskinen.
• Anslut ALLTID kontakten med tre stift till uttaget. Se till att uttaget är jordat och att det är lätt att tillgå.
• Använd ALLTID lufttryck som är större än 40 psi men mindre än 145 psi.
• Använd INTE maskinen i direkt solljus.
• Låt ALLTID maskinen uppnå omgivningstemperaturen under en timme före användning.
• Se till att du har enkel åtkomst till huvudkontakten om det skulle uppstå en nödsituation. Om nödsituation uppstår, koppla omedelbart bort enheten från vägguttaget.

• Spänning: 100 - 240 V, 50/60 Hz, 2A
  • Mekaniskt:

• Maximalt ingångslufttryck 145 PSI (1,0 MPa).

• Pneumatisk kontakt, industriell snabbkopplingsanslutning, 1/4 tum NPTF, 18 gängor per tum.
• Filtrerad lufttillförselkälla rekommenderas.
• Luft som tillhandahålls ska INTE innehålla olja i ledningen i kompressorslangen.

• Arbetstemperatur: 5 °C - 40 °C
• Relativ luftfuktighet: 10 % till 80 % relativ fuktighet
• Vikt: 19 kg (42 pund)
• Höjd för drift: upp till 2000 meter

Mediespecifikationer

Hylsapplikatorn BSP45 är utformad så att den endast ska fungera med ett specifikt sortiment med Brady-hylskomponenter som konstruerats för att möjliggöra korrekt matning, avkänning och automatisk applicering av maskinen. Hylsdelar som inte kommer från Brady och hylsdelar som inte är specifika för BSP45 kommer inte att fungera i systemet. Kontakta Bradys tekniska support eller kundsupport för specifik medieinformation.

BSP45-fotströmställare

30 V växelström max, 3A, endast klass 2-kretsar, EN 60529 (IP20), UL REC/E83123

Nummer för teknisk support/direkthjälp

Om det behövs reparation eller teknisk hjälp, hitta Bradys regionala kontor för teknisk support i följande tabell.

Land Webbplats Telefon E-postadress

USA www.bradyid.com 1-800-643-8766 [e-mail]
Kanada www.bradycanada.ca 1-800-263-6179 [e-mail]
Mexiko www.bradylatinamerica.com 1-800-212-8181 [e-mail]
Centralamerika	www.bradylatinamerica.com 1-866-748-4424 [e-mail]
Sydamerika	www.bradylatinamerica.com 1-866-748-4424 [e-mail]
Brasilien	www.brady.com.br [phone] ankn. 5		[e-mail]
Australien	http://www.bradyid.com.au	1800 644 834	[e-mail]
Europa	www.bradyeurope.com	[phone]	[e-mail]
Sydasien	http://www.bradyid.com.sg	65-64777261	[e-mail]

Reparation och ersättningsdelar

Brady Corporation tillhandahåller reparations- och ersättningstjänster. Kontakta Brady Technical Support för information rörande reparation eller ersättning av delar.

Återhämtning från hylsa som fallit ner i maskinen.... 11

Underhåll 12

Rengöra applikatorn 12

Säkring.... 12

Rengöra stansar 12

Felsökning 13

Återhämtning från fel 18

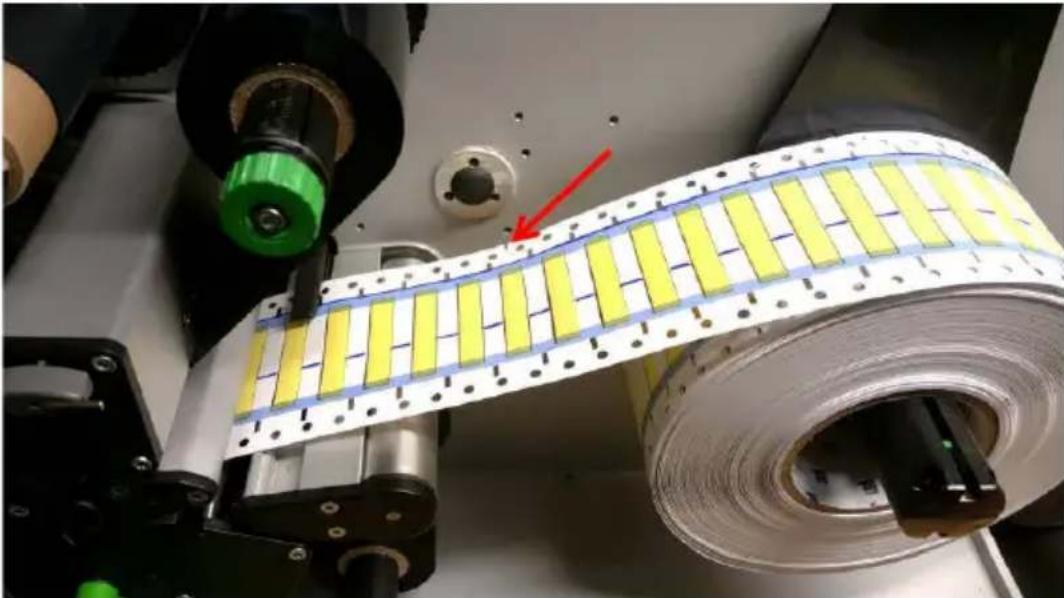

Bilaga A - Fylla på material i skrivaren BBP72 ......19

Bilaga B - Ladda material i skrivaren PR300+. .....20

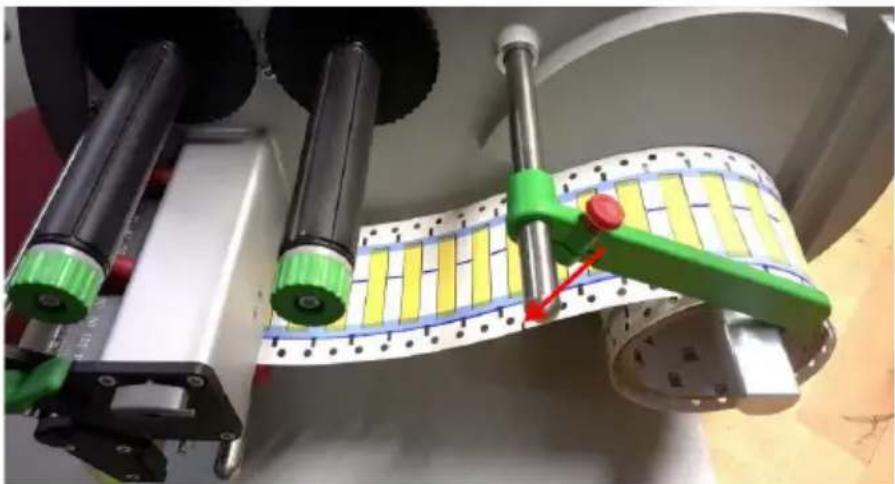

Mallsida 1 (första sidan att skriva ut för 1- och 2-sidig utskrift).... 20

Mall sida 2 (andra sidan för dubbelsidig utskrift) ...... 21

Ta försiktigt bort allt transportskydd mellan stansöppningen och området framför trä-igenom-och-lyft-modulen.

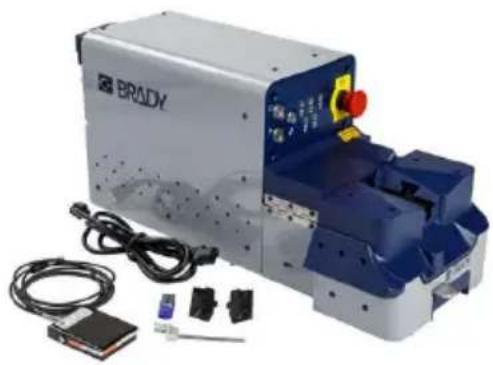

Följande komponenter ingår i standardpaketet för BSP45-hylsapplikatorn:

• BSP45 hylsapplikator för ledningar/kablar
• Användarhandbok (på USB-minne)
• Nätsladd
• Stansar
• Patronmontering
• Fotpedal

Registrera applikatorn online på www.bradycorp.com/register för gratis produktsupport och uppdateringar.

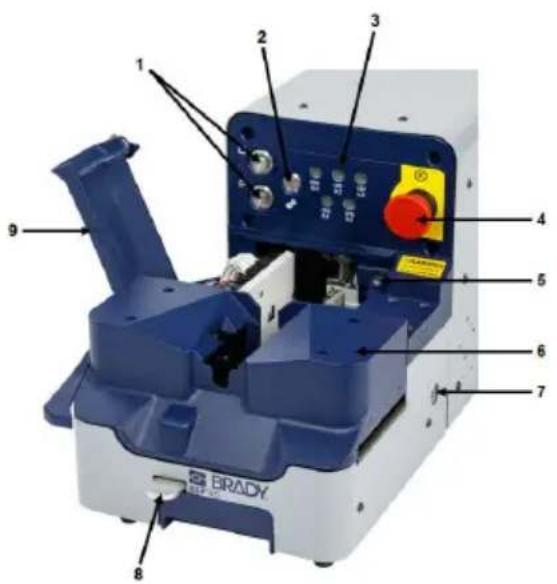

1 2 3 4 5 6 7 8 9 BRADY

13 10 11 12

1 | Starta/stoppa-knappar
2 Funktionsknapp 9 Bakre lucka
3Khappar för val av hylsstorlek 10PÅ/AV-brytare
4Nödstoppsknapp 11Säkring
5 Säkerhetslås för bakre lucka
6 Fotpedaluttag
7Stansmodul

8 | Frigöringsarm för stansmodulen
12 Nätsladdsanslutning

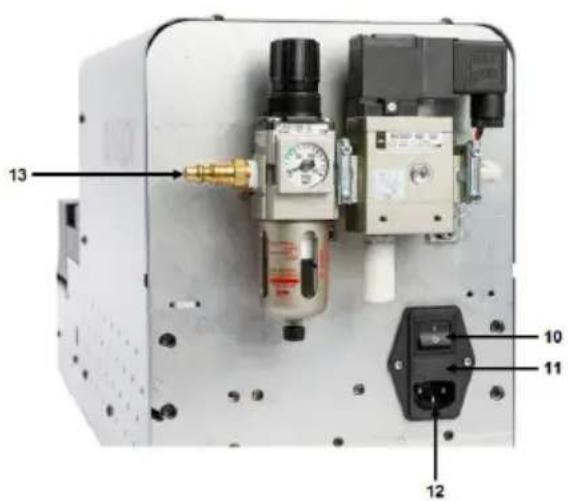

13 Anslutning för pneumatisk slang

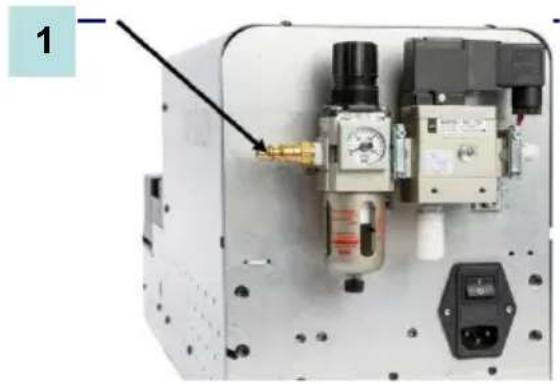

1. Anslut den lediga änden av den pneumatiska slang som är ansluten till en luftkompressor till hankontakten på BSP45-enheten. SE TILL ATT TRYCKLUFTSLINJEN ALLTID ÄR FRI FRÅN OLJA.

2. Anslut fotpedalen.

Obs! Lufttrycket måste vara större än 40 psi men mindre än 145 psi.

1. Anslut nätsladden (medföljer) till applikatorn och anslut till eluttag, vrid sedan strömställaren på baksidan av applikatorn till positionen PÅ (I).

4 Byta stansar/ändra hylsstorlek Svensk

Byta stansar/ändra hylsstorlek

Innan du kan applicera önskad hylsa måste du installera korrekt patron och stansar som motsvarar den valda hylsdiametern. Exempelvis gäller att för hylsor med 0,125-tums diameter måste motsvarande patron på 0,125 tum och stansar på 0,125 tum installeras. Både patron och stansar är stämplade med hylsdiametern.

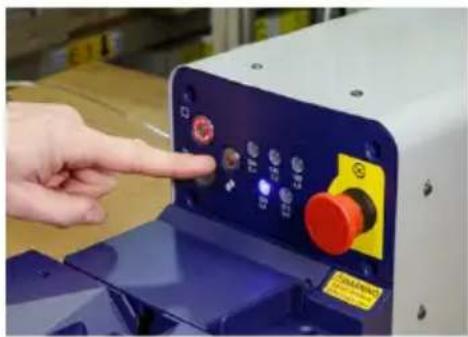

1. Tryck på funktionsknappen på infattningen.

Båda stansar visas.

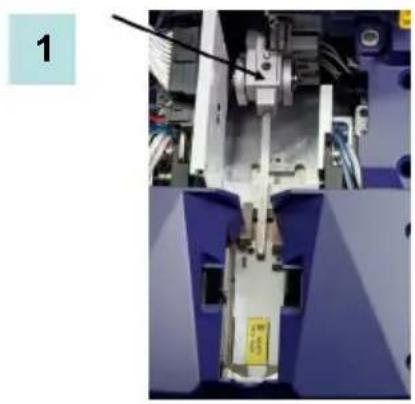

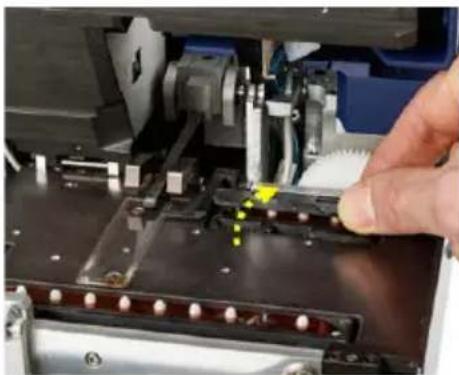

1. Tryck på silverfliken för stansfrigöring (inringad) mot bakre delen av maskinen. Samtidigt som du håller tag i frigöringsfliken med ena handen, tar du tag i stansen med den andra handen och drar direkt upp och

1

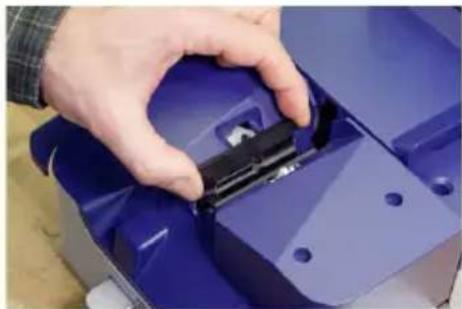

1. Sätt i önskad stans i öppningen och tryck försiktigt ner tills det klickar. Frigöringsfliken knäpps tillbaka på plats.

2. På enhetens främre panel, tryck på knappen för val av hylstorlek som motsvarar storleken för isatta stansar.

3

Stansarna går tillbaka till under höljet. Maskinen är nu klar för användning.

Se Byta patron (sida 5) för att slutföra proceduren att byta material.

Installera den patron som motsvarar den valda hylsdiametern. Hylsdiametern är stämplad på sidan av patronblocket.

Obs! Om du bara byter ut patronen (inte stansarna), behöver du inte trycka på funktionsknappen.

För denna procedur behöver du en stjärnskruvmejsel 1.

1. Öppna åtkomstluckan för att se patronmonteringen. .)

2. Skruva av patronhållaren med stjärnskruvmejsel.

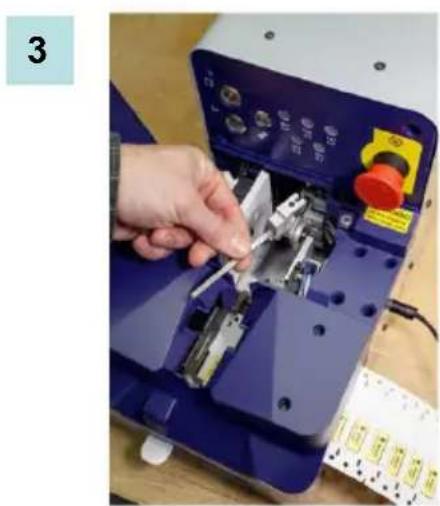

1. Dra ut den installerade patronmonteringen. 4. Sätt i ytterligare en patronmontering (som motsvarar den storlek som valts tidigare på infattningen och enligt vad som indikeras av stansarna) och säkra genom att dra åt skruvarna.

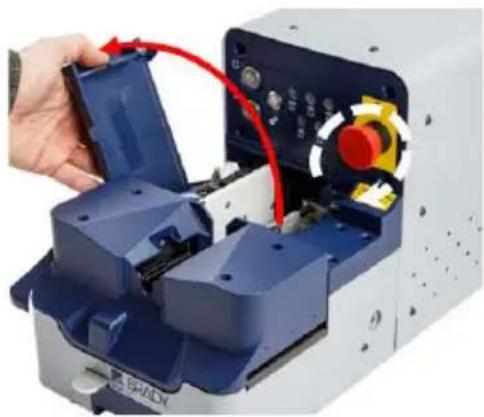

1. Se till att nödstoppet (säkerhetsbrytaren) har frigjorts. Om så inte är fallet, vrid den röda nödstoppsknappen medurs och dra ut. Lyft sedan försiktigt den bakre luckan. När du öppnar denna lucka frigörs säkerhetsläset som automatiskt evakuerar systemluft och kopplar från den elektriska strömmen.

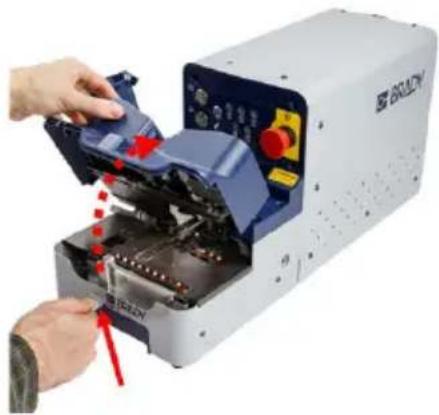

2. Tryck på den förlängda regeln på nedre framsidan av stansmodulen för att frigöra den. Stansmodulen öppnas automatiskt till en angiven position.

1

1. Lyft och vänd upp den lucka som täcker den bakre traktorstiftmatningen.

2

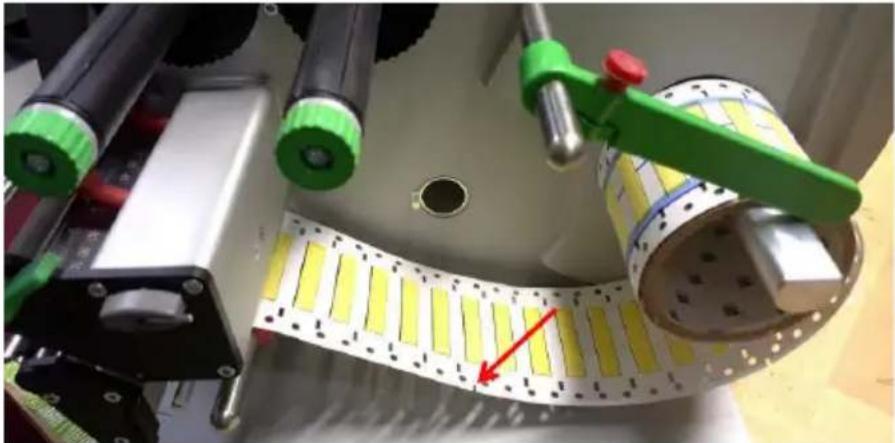

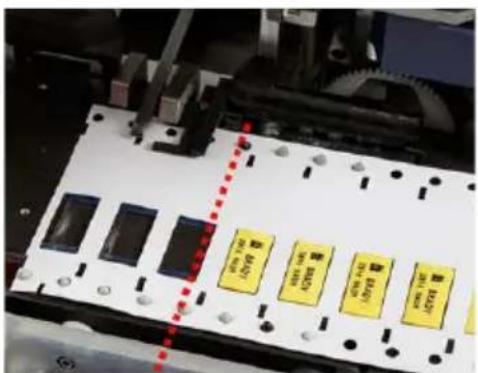

1. Ladda medierna med inskärningen på kanten av etikettunderlaget (märkt med den röda cirkeln) mot framsidan av enheten. De blå strecken på baksidan av etikettunderlaget ska vara vända nedåt. En minimal längd på 6 tum (15,24 cm) för etikettunderlaget är obligatoriskt

Obs! För korrekt drift måste den minimala medielängden som laddas vara 6 tum (15,24 cm).

3

Kanten på etikettunderlaget ska vara plan och i nyskick (direkt från lådan). Nedan finns exempel på skadat material som ska trimmas för att avlägsna den skadade delen av medierna.

Tejp på slutet av etikettunderlaget

1. Mata in etikettunderlaget i enheten, anlägg alla traktorstift. Om det saknas hylsor gäller att när maskinen startas förs den automatiskt fram till den första tillgängliga hylsan.

Undvik att slösa hylsor genom att försäkra dig om att patronen är isatt i den första genomförbara hylsan. Oanvända etikettunderlagsrullar har flera tomma hylsfönster (se Figur 5 nedan). Den röda streckade linjen i Figur 5 anger var etikettunderlaget ska sättas i och kopplas in.

1. Stäng luckan på bakre traktormatningen.

Obs! Om traktorluckan inte stängs innan du stänger stansmodulen skulle detta kunna stoppa motorn.

5

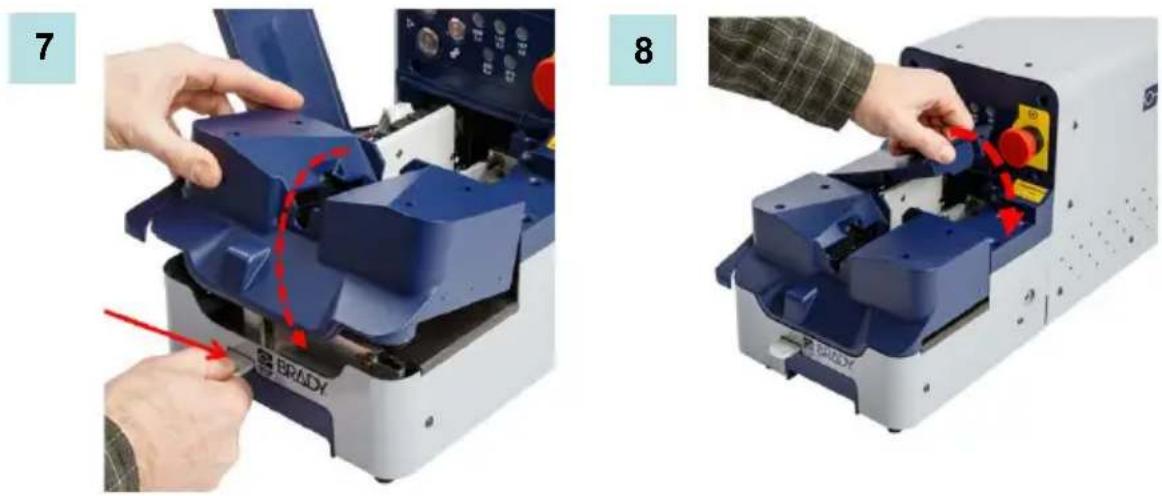

1. Tryck på och håll nere den förlängda regeln på stansmodulen samtidigt som du trycker ner på stansmodulen. När modulen är stängd släpper du regeln.

2. Stäng den bakre luckan. Säkerhetslåset kopplas in igen när luckan stängs. STOPPknappen tänds vilket indikerar att maskinen är redo.

WARNING

Sätt INTE in fingrarna eller händerna i stansmodulöppningen - klämrisk!

Använd INTE maskinen med öppna skydd!

Du måste välja en ny hylstorlek när du byter media.

Hänvisa till Byta stansar/ändra hylsstorlek (sida 4) och Byta patron (sida 5) för att slutföra bytet av medier.

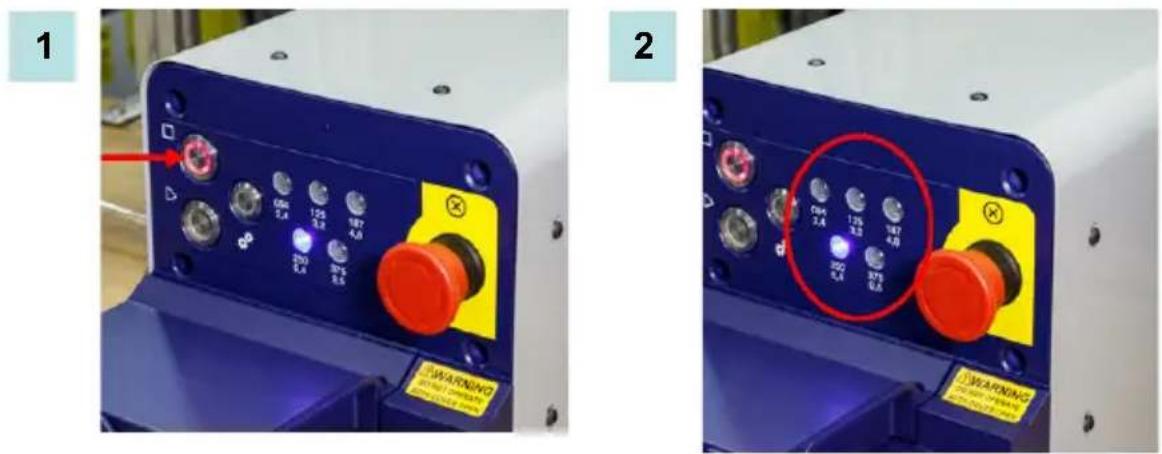

1. Tryck på knappen för att välja hylsor.

1. Efter det att stansar och patroner har bytts ut, tryck på Start-knappen för att fortsätta att applicera hylsor.

3 096 126 187 2.4 3.2 4.0 250 375 6.4 9.2 WARNING WITH CO2 use

10 Applicera hylsa (IN-PEDAL-UPP). Svensk

Appliceringen av en hylsa är lika enkel som 1-2-3. Det involverar en procedur i tre steg som kallas för IN-PEDAL-UPP. IN-PEDAL-UPP utförs snabbt men efter ett par försök kommer du att utveckla en rytm och proceduren kommer att vara sömlös

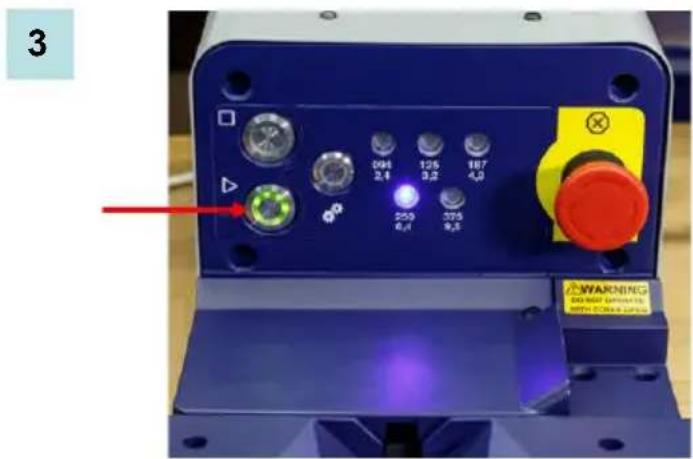

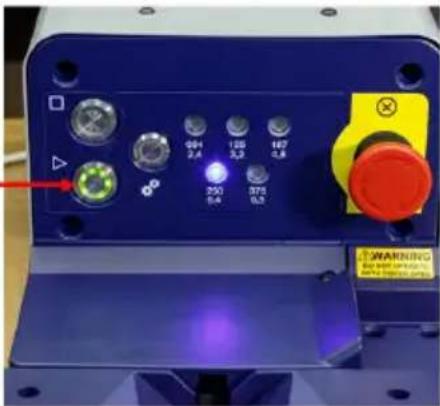

1. Tryck på START-knappen för att föra fram medier till den första hylsan. Enheten komprimerar hylsan från båda sidor, vilket skapar den öppning genom vilken ledningen dras.

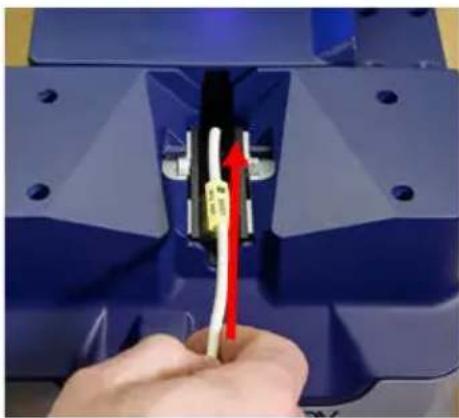

2. Sätt i en ledning i den öppna hylsan, se till att ledningen passerar helt och hålet genom den öppna hylsan. (IN)

1

90H 128 167 250 378 0.4 0.3 WARNING

2

1. Tryck på fotpedalen med foten. (PEDAL) 4. Lyft snabbt upp och ut ledningen ur stansmodulen. (UPP)

WARNING

Sätt INTE fingrarna eller händerna i stansmodulöppningen, klämrisk. Använd INTE maskinen med öppna skydd.

3

När du har nätt den sista hylsan du vill applicera på en ledning:

1. Sätt i ledningen i hylsan.
2. Tryck på STOPP-knappen (INTE fotpedalen).

När du trycker på STOPP-knappen frigörs den sista hylsan, så det finns inget avfall.

Obs! På den sista hylsan gäller att om stoppknappen trycks ner INNAN du sätter i en ledning i hylsan kommer den sista hylsan att falla in i maskinen, och möjligen leda till stopp

WARNING

Om maskinen inte stoppas, tryck på nödstoppsknappen för att stänga av all ström till systemet. Du ska INTE sticka in händerna eller fingrarna i maskinen förrän all ström har stoppats.

Återhämtning från hylsa som fallit ner i maskinen

Om en hylsa faller ner i maskinen, använd följande procedur för att hämta hylsan.

1. Tryck på STOPP-knappen, om den inte är röd. Om den är röd har maskinen redan stannat.
2. Öppna den bakre luckan.
3. Öppna stansmodulen.
4. Ta ut den lösa hylsan ur maskinen.
5. Stäng stansmodulen.
6. Stäng den bakre luckan.

Knapparna är nu aktiva och STOPP-knappen är röd. Tryck på START-knappen och följ proceduren IN-PEDAL-UPP för att fortsätta med jobbet.

WARNING

Slå INTE på strömmen till maskinen när något av höljena har avlägsnats (verktyg krävs), elektrisk fara!

Koppla ALLTID från nätsladden för att stänga av strömmen vid service!

Rengöra applikatorn

Rengör applikatorn så här:

1. Avlägsna medier.
2. Fukta en ej slipande duk med denaturerad sprit eller använd sådan förfuktad rengöringsservett som används för att rengöra glasögon.
3. Torka försiktigt med duken över medieplattan och linserna.
4. Upprepa så ofta som behövs för att upprätthålla applikatorns funktionalitet.

Säkring

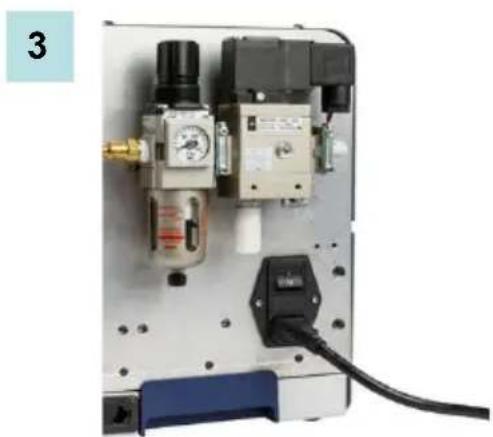

Den specifika informationen för säkringen på baksidan av panelen, under på/av-knappen, är enligt följande:

Storlek: 5 x 20 mm

Ström: 2A

Spänning: 250 V växelström

Typ: Kontaktdon med fördröjning

Rengöra stansar

Rengör stansarna så här:

1. Ta ut stansarna. (Se Byta stansar på sida 4 i detta dokument.)
2. Fukta en ej slipande duk med denaturerad sprit eller använd sådan förfuktad rengöringsservett som används för att rengöra glasögon.
3. Torka försiktigt av den smutsiga delen av stansen med den spritfuktade duken tills smutsen har avlägsnats.
4. Upprepa så ofta som behövs för att upprätthålla stansens funktionalitet.

När det uppstår ett fel visas koden i form av blinkande rött och/eller grönt ljus på maskinens huvudsakliga infattning. De olika felen kan tolkas genom att titta på sekvenserna för de blinkande ljusen. Dessa koder för blinkande ljus beskrivs i kolumnen Problem/felkod i denna felsökningsguide.

Problem/felkod Problem Lösning
Alternerande röda och gröna ljus (felkod 1)
	Mediestopp	Öppna den bakre luckan och stansmodulen.Åtgärda stoppet.Stäng den bakre luckan och stansmodulen.
	Avkännarfel	Öppna åtkomstluckan för att återställa felet.Stäng locket.Om problemet kvarstår, kontakta Bradys tekniska support
2 röda blinksignaler, paus, upprepas (felkod 2)
	Platsavkännarna för "trä-igenom-och-lyft-modulen" fungerar inte	Öppna åtkomstluckan för att återställa felet.Stäng locket.Om problemet kvarstår, kontakta Bradys tekniska support
	Magnetventilerna utlöses inte	Öppna åtkomstluckan för att återställa felet.Stäng locket.Om problemet kvarstår, kontakta Bradys tekniska support
3 röda blinksignaler, paus, upprepas (felkod 3)
	En eller båda stansar har fastnat i öppet eller stängt läge	Se till att stansarna inte är smutsiga.Installera båda stansar igen och försäkra dig om korrekt inpassning.Om problemet kvarstår, kontakta Bradys tekniska support
	Stansplatsavkännarna fungerar inte	Kontakta Bradys tekniska support för att få hjälp
4 röda blinksignaler, paus, upprepas (felkod 4)
	Material som inte kommer från Brady eller material som inte avkänns på rätt sätt	Se till att materialet är Brady BSP45-material.Efter 2 minuter lyser STOPP-knappen med fast rött sken.Öppna och stäng luckan ELLERTryck på och tryck ner nödstoppsknappen för att återuppta normal drift.Maskinen låses under 2 minuter och går sedan tillbaka till normal drift.Obs! Stäng INTE av maskinen eftersom det återställer 2-minuterstidtagaren.
4 röda blinksignaler, paus, upprepas, (felkod 4) (forts.)
	Smuts som täcker över BP-fönstretMaterialet är installerat upp och ner	Se till att smutsen inte täcker över BP-fönstret.Efter 2 minuter lyser STOPP-knappen med fast rött sken.Öppna och stäng luckan ELLERTryck på och tryck ner nödstoppsknappen för att återuppta normal drift.Maskinen låses under 2 minuter och går sedan tillbaka till normal drift.Obs! Stäng INTE av maskinen eftersom det återställer 2-minuterstidtagaren.Se till att materialet är installerat med det blå strecket uppåt.Öppna och stäng åtkomstluckan för att återställa felet.Efter 2 minuter lyser STOPP-knappen med fast rött sken.Öppna och stäng luckan ELLERTryck på och tryck ner nödstoppsknappen för att återuppta normal drift.Maskinen låses under 2 minuter och går sedan tillbaka till normal drift.Obs! Stäng INTE av maskinen eftersom det återställer 2-minuterstidtagaren.
Snabbt blinkande STOPP-ljus Temperaturändring Låt det gå en timme så att maskinen kan acklimatiseras till omgivande temperatur.
	Alltför mycket ljus Ta bort de starka ljus som skiner på eller in i maskinen.
5 röda blinksignaler, paus, upprepas (felkod 5)
	BP-avkännaren fungerar inte Kontakta Bradys tekniska support.
Diverse problem
Strömmen till maskinen slås inte på	Brytaren är inte aktiverad Se till att nödstoppet inte är aktiverat.Se till att luckorna är stängda och att strömbrytaren på baksidan är på.
	Säkringen har gått Se till att säkringen i den bakre strömbrytaren inte har gått.Om den har gjort det ska du byta ut mot ny säkring.
Maskinen stoppade Patronen är inte korrekt installerad		Öppna luckorna och se till att patronskruven är hårt åtdragen. Om inte, använd stjärnskruvmejsel 1 för att dra åt skruven.
	Stansarna är inte korrekt installerade	Se avsnittet Byta stansar/ändra hylssstorlek (sida 4) för att bekräfta att stansarna är korrekt installerade.
	Fotpedalen är inte inkopplad Se till att fotströmställaren är inkopplad.
Maskinen öppnar inte hylsorna Stansarna är inte korrekt installerade		Se avsnittet Byta stansar/ändra hylssstorlek (sida 4) för att bekräfta att stansarna är korrekt installerade.
Maskinen öppnar inte varje hylsa	Avkännarfönstren är smutsiga Se avsnittet Rengöra applikatorn på sida 12 i denna handbok.
Det går inte att stänga främre luckan	Denna operation kräver att du använder båda händer	Se till att traktormatarluckan är stängd.Sedan trycker du och håller inne den främre luckans frigöringsarm med den ena handen samtidigt som du stänger luckan med den andra handen.Släpp upp armen när den främre luckan stängts.
Långsam operation Lågt lufttryck	Se till att lufttrycket är 40 psi	för att optimera maskinens prestanda.

Om maskinen går till ett felläge (som orsakas av hylsa som saknas eller material som fastnat) blinkar STOPP-knappen rött för att indikera fel. När maskinen har registrerat ett fel är knapparna START och STOPP inte längre aktiva förrän följande procedur följs.

1. Öppna den bakre luckan.
2. Öppna stansmodulen.
3. Ta itu med felet.

När problemet har åtgärdats:

1. Stäng stansmodulen.
2. Stäng den bakre luckan.

Knapparna är nu aktiva och STOPP-knappen är röd. Tryck på START-knappen och följ proceduren IN-PEDAL-UPP för att fortsätta med jobbet.

Bilaga A - Fylla på material i skrivaren BBP72

1. Fyll på med hylsor av storlek 1 och 2 tum och etikettunderlag i BBP72, rikta in inskärningen på kanten av etikettunderlaget (märkt med röd pil) mot enhetens innervägg. De blå strecken på etikettunderlaget ska vara uppåtvända när de kommer av rullen.
2. Skriv ut data på hylsorna och börja med data för Hylsa nr 1.

1

1. Efter utskriften, rulla om rullen igen. Den senast tryckta hylsan kommer att vara den första på omrullaren. Detta placerar hylsmaterialet i korrekt orientering för körning på BSP45. Tryckt hylsa nr 1 kommer att finnas på utsidan av den tillbakarullade rullen och den första hylsan i BSP45.

Mallsida 1 (första sidan att skriva ut för 1- och 2-sidig utskrift)

1. Fyll på med hylsor av storlek 1 och 2 tum och etikettunderlag i PR300+, rikta in inskärningen på kanten av etikettunderlaget (märkt med röda pil) bort från enhetens innervägg. De blå strecken på etikettunderlaget ska vara NEDÄTVÄNDA när de kommer av rullen.

1

1. För ensidig utskrift skriver du ut data på hylsorna med början med data för hylsa nr 1. Sedan, efter utskriften, rulla om och se till att den sista hylsan som trycks är den första på omrullaren. Detta placerar hylsmaterialet i korrekt orientering för körning på BSP45.

ELLER

För 2-sidig utskrift skriver du ut data på hylsorna med början med data för den SISTA hylsan. Rulla sedan om rullen direkt ut från skrivaren så att data på Hylsa nr 1 nu finns på rullens utsida.

Mall sida 2 (andra sidan för dubbelsidig utskrift)

1. Fyll på med hylsor av storlek 1 och 2 tum och etikettunderlag i PR300+ för att skriva ut den andra (under-) sidan, rikta in inskärningen på kanten av etikettunderlaget (märkt med röd pil) bort från enhetens innervägg. De blå strecken på etikettunderlaget ska vara UPPÄTVÄNDA när de kommer av rullen.

3

1. Skriv ut data på hylsorna och börja med data för Hylsa nr 1.

2. Spola tillbaka rullen direkt ut ur skrivaren så att data för Hylsa nr 1 är i kärnan. Materialet är nu korrekt orienterat för att köras på BSP45 där senaste datautskrift appliceras först. (Exempel: Utskrift av serialiserade hylsor 1 t.o.m. 100, Hylsa 100 kommer att bli den som appliceras först på BSP45)
