BRUKSANVISNING WEPBA 20-125 Quick DS BL METABO

1. Försäkran om överensstämmelse

Vi försäkrar och tar ansvar för att: vinkelslipen med typ- och serienummer *1) uppfyller kraven i gällande direktiv *2) och standarder *3). Teknisk dokumentation *4) - se sida 4.

2. Föreskriven användning

Vinkelsliparna är med Metabo originaltillbehör avsedda för slipning, sandpappersslipning, stålborstning och kapning av metall, betong, sten och liknande material utan vatten.

WEV... lämpar sig även för lättare poleringsarbeten. Vi rekommenderar att du använder vår vinkelpolerare för tyngre poleringsarbeten.

Maskiner med beteckningen WEV... lämpar sig särskilt bra för arbeten med stålborstar tack vare vred för varvtalsinställning.

Användaren ansvarar själv för skador som orsakas av felaktig användning.

Allmänna föreskrifter om olycksförebyggande samt bifogade säkerhetsanvisningar måste följas.

3. Allmänna säkerhetsanvisningar

Följ anvisningarna i textavsnitten med den här symbolen för att förebygga personskador och skador på elverktyget!

WARNING – Läs igenom bruksanvisningen för att minska risken för skador.

WARNING – Läs alla säkerhetsvarningar, instruktioner, illustrationer och

specifikationer som medföljer detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Spara säkerhetsanvisningar och anvisningar för framtida bruk.

Se till så att dokumentationen medföljer elverktyget.

4. Särskilda säkerhetsanvisningar

4.1 Allmänna säkerhetsanvisningar för slipning, sandpappersslipning, stålborstning, polering eller kapning:

a) Elverktyget är avsett för slipning, sandpappersslipning, stålborstning, hålskärning och kapning. Följ alla säkerhetsanvisningar, anvisningar, illustrationer och all information som följer med maskinen. Om anvisningarna inte följs finns risk för elstöt, brand och/eller allvarliga

personskador. WEV... kan även användas för polering.

b) Elverktyget är inte avsett för polering. Använder du maskinen till sådant som den inte är avsedd för utsätter du dig själv och andra för fara och risk för personskador. (Gäller inte för WEV...)

c) Använd inte elverktyget för ändamål som det inte uttryckligen har konstruerats och godkänts av tillverkaren som. En sådan ombyggnad kan leda till kontrollförlust och till allvarliga personskador.

d) Använd bara insatsverktyg som är avsedda för elverktyget och rekommenderas av tillverkaren. Att tillbehöret kan fästas på elverktyget är ingen garanti för att verktyget fungerar säkert.

e) Verktygets tillåtna varvtal ska vara minst lika högt som det maxvarvtal som anges på maskinen. Insatsverktyg som roterar med för högt varvtal kan gå sönder och delar kan flyga omkring.

f) Verktygets ytterdiameter och grovlek måste motsvara elverktygets specifikationer. Verktyg med fel dimensioner går inte att skydda eller kontrollera tillräckligt.

g) Mätten för montering av insatsverktyget måste lämpa sig för måtten på elverktygets monteringsmaterial. Delar som inte passar exakt på fästet orsakar obalans, kraftiga vibrationer och kan få användaren att tappa kontrollen.

h) Använd inte skadade insatsverktyg. Kontrollera verktygen före användning, t.ex. så att slipskivor inte är uppfläkta eller spräckta, sliprondeller inte är spräckta, slitna eller utnötta, stålborstar inte har lös eller avbruten tråd. Tappar du maskin och verktyg, ska du kontrollera om något är skadat och sätt i så fall på ett helt verktyg. När du kontrollerat verktyget och satt i det, ser du till att du själv och andra runtomkring inte är inom räckhåll för roterande delar och att maskinen körs på max. varvtal under en minut. Skadade verktyg går oftast sönder vid testet.

i) Använd personlig skyddsutrustning. Beroende på tillämpningen, använd visir, ögonskydd eller skyddsglasögon. Om det behövs, använd dammask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot grader och avverkat material. Skydda ögonen mot kringflygande skräp som uppstår vid användningsområdena. Dammask och andningsskydd ska klara att filtrera bort det damm som bildas vid användning. Om du blir exponerad för buller, kan du få hörselskador.

j) Se till att andra i närheten är på säkert avständ från arbetsområdet. Den som är inom arbetsområdet ska bära personlig skyddsutrustning. Delar av arbetsstycken eller trasiga verktyg kan slungas iväg och orsaka personskador utanför det aktuella arbetsområdet.

k) Håll alltid i de isolerade greppen när du jobbar med sådana verktyg som kan komma i

kontakt med dolda elledningar eller den egna sladden. Kontakt med strömförande ledning kan spänningssätta maskinens metalldelar, så att du får en stöt.

I) Se till så att sladden inte kommer nära roterande delar. Tappar du kontrollen över maskinen kan sladden kapas eller snos in så att din hand eller arm dras in i roterande delar.
m) Lägg aldrig ifrån dig elverktyget förrän roterande delar stannat helt. Roterande delar kan komma i kontakt med underlaget, så att du tappar kontrollen över elverktyget.
n) Elverktyget får aldrig vara igång när du bär det. Kommer roterande delar i kontakt med klädesplagg kan de haka fast och borra in sig i kroppen.
o) Rengör ventilationsöppningarna på elverktyget regelbundet. Motorfläkten suger in damm i huset, för mycket avlagringar av metalldamm kan ge elstötar.
p) Använd inte elverktyg i närheten av brännbara material. Gnistor kan antända materialet.
q) Använd aldrig verktyg som kräver skärvätska. Vatten och andra flytande kylmedel kan ge elstötar.

4.2 Kast och motsvarande säkerhetsanvisningar

Kast är en plötslig reaktion på grund av att roterande delar hakar fast eller nyper, som t.ex. en slipskiva, sliprondell, stålborste. Ihakningen eller nypet ger den roterande delen ett abrupt stopp. Det slungar elverktyget okontrollerat mot verktygets rotationsriktning vid blockeringen.

Om t.ex. en slipskiva hakar fast eller nyper i arbetsstycket, kan slipskivskanten som sitter fast spräcka slipskivan eller ge ett kast. Slipskivan rör sig då mot eller från användaren, allt beroende på skivans rotationsriktning vid blockeringen. Det kan även leda till skivsprängning.

Ett kast orsakas av felaktig användning av elverktyget och/eller felaktiga arbetsvillkor. Det kan förhindras med hjälp av försiktighetsåtgärderna nedan.

a) Håll fast elverktyget ordentligt och inta en kroppsställning som gör att du kan parera kastrekylen med armarna. Använd alltid stödhandtaget när det är på, så att du får så bra kontroll som möjligt över kast och reaktioner vid drift. Med rätt åtgärder kan du som användare få kontroll över kastrekyler och motriktade krafter.
b) Håll aldrig handen nära roterande verktyg. Verktyget kan röra sig över handen om du får ett kast.
c) Stå inte med kroppen i den riktning som elverktyget rör sig om det får ett kast. Kastet slungar elverktyget i motsatt riktning mot slipskivans rotationsriktning vid blockeringen.
d) Var extra försiktig i närheten av hörn, skarpa kanter osv. Se till så att verktyget inte stöter mot arbetsstycket och nyper. Roterande verktyg har lätt att nypa om de studsar vid hörn och skarpa

kanter. Det kan få dig att tappa kontrollen eller ge kast.

e) Använd inte kedjesågblad för, sågning i trä, inga segmenterade diamantkapskivor med ett segmentavständ större än 10 mm och inga tandade sågblad. Sådana verktyg ger ofta kast eller får användaren att tappa kontrollen.

4.3 Särskilda säkerhetsanvisningar för slipning och kapning:

a) Använd bara skyddskåpor och slipskivor som är godkända för elverktyget. Slipskivor som inte är avsedda för elverktyget går inte att skärma av tillräckligt och ger osäkert skydd.
b) Försänkta slipskivor ska vara monterade så att slipy tan ligger under kanten på skyddskåpan. En felmonterad slipskiva som sticker ut över skyddskåpans kant går inte att skärma av ordentligt.
c) Skyddskåpan ska sitta ordentligt på elverktyget och vara inställd så att du får maximal säkerhet och exponeras för så liten del som möjligt av slipskivan. Skyddskåpan hjälper till att skydda dig mot lösa fragment, mot kontakt med slipskivan och mot gnistor som kan antända dina kläder.
d) Slipskivorna är bara gjorda för avsedd användning. Exempel: Slipa aldrig med kapskivans sidoytor. Kapskivor är avsedda för materialavverkning med skivkanten. Sidokrafter på en sån slipskiva kan ge skivbrott.
e) Använd alltid oskadade flänsar med rätt dimension och form för den skiva som du ska använda. Rätt fläns skyddar slipskivan och minskar risken för skivbrott. Flänsar till kapskivor skiljer sig från flänsar till andra slipskivor.
f) Använd aldrig nötta slipskivor från större elverktyg. Större elverktygs slipskivor är inte gjorda för lika höga varvtal som mindre elverktygs och kan spricka.
g) Vid användning av skivor för dubbla syften ska du alltid använda lämplig skyddskåpa för den aktuella tillämpningen. Om inte rätt skyddskåpa används kan önskad skärmning inte uppnås, vilket i sin tur kan leda till allvarliga skador.

4.4 Andra särskilda säkerhetsanvisningar för kapning:

a) Se till så att kapskivan inte nyper eller får för stor tryckkraft. Gör inte för djupa kap.
Overbelastar du kapskivan ökar belastningen och risken för att skivan blir stukad eller nyper, vilket kan ge kast eller skivbrott.
b) Undvik området framför och bakom kapskivan. När du för kapskivan ifrån dig i arbetsstycket kan ett kast slunga elverktyget och den roterande skivan rakt emot dig.
c) Om skivan nyper eller om du avbryter arbetet, slå av elverktyget och håll den stilla tills skivan stannat helt. Försök aldrig dra loss kapskivan ur skåran när skivan roterar, det kan ge ett kast. Hitta och åtgärda orsaken till att skivan nöp.

SVENSKAsv

d) Slå inte på elverktyget när det sitter i arbetsstycket. Låt kapskivan varva upp till max. varvtal innan du försiktigt fortsätter kapningen. Annars kan skivan haka i, hoppa ur arbetsstycket eller ge ett kast.
e) Palla upp plattor eller stora arbetsstycken, så minskar risken för kast på grund av att kapskivan nyper. Stora arbetsstycken kan böja sig av sin egen vikt. Palla upp arbetsstycket på båda sidor, både vid snittlinjen och kanten.
f) Var extra försiktig vid "instickning" i befintliga väggar eller andra ställen utan insyn. Kapskivan kan vid insticket orsaka kast vid kapning genom gas-, vatten- eller elledningar eller andra föremål.
g) Utför inte kurvsågning. Överbelastar du kapskivan ökar belastningen och risken för att skivan blir stukad eller nyper, vilket kan ge kast eller skivbrott. Det kan i sin tur leda till allvarliga skador.

4.5 Särskilda säkerhetsanvisningar för sandpappersslipning:

a) Använd slippapper av rätt storlek och utan följ tillverkarens anvisningar om val av slippapper. Slippapper som sticker utanför sliprondellen kan ge personskador, få rondellen att nypa, riva sönder slippappret eller ge kast.

4.6 Gäller endast WEV...: Särskilda säkerhetsanvisningar för polering:

a) Det får inte finnas några lösa delar på polerhättan; var särskilt uppmärksam på fästtrådar. Stick in eller kapa fästtrådarna. Lösa, medroterande fästtrådar kan dra med sig dina fingrar in eller fastna i arbetsstycket.

4.7 Särskilda säkerhetsanvisningar för arbete med stålborste:

a) Tänk på att stålborsten tappar borst även vid normal användning. Överbelasta inte borsten med för stor tryckkraft. Ivägslungade borst kan lätt tränga igenom tunna kläder och/eller in i huden. b) Om skyddskåpa rekommenderas, så är det i syfte att förhindra att du kommer i kontakt med stålborsten. Skiv- och koppborstar får större diameter av tryck- och centrifugalkrafterna.

4.8 Övriga säkerhetsanvisningar:

VARNING! – Använd alltid skyddsglasögon.

Använd hörselskydd.

WARNING – Elverktyget ska alltid användas med båda händerna.

Använd inte skyddskåpan för slipning till kaparbeten. När du jobbar med kapskivor, använd skyddskåpa för kapning av hetsskäl.

Använd inte segmenterade diamantkapskivor med segmentspår > 10 mm. Endast negativa segmentskärvinklar är tillåtna.

Använd endast limmade skivor om de är förstärkta.

Använd elastiska mellanlägg om de följer med som en nödvändig del av slipmediet.

Följ verktygs- och tillbehörstillverkarens anvisningar! Skydda slipskivorna mot fett och slag!

Förvara och hantera verktygen helt enligt tillverkarens anvisningar.

Använd aldrig kapskivor till grovbearbetning eller avgradning! Kapslipskivor tål inte tryck i sidled.

Säkra arbetsstycket så att det ligger stadigt och inte glider, t.ex. med spänntving. Palla upp stora arbetsstycken ordentligt.

Använder du verktyg med gängfäste får spindeländen inte gå i botten på slipverktyget. Se till så att gängningen i verktyget är tillräckligt lång, så att hela spindeln får plats. Verktygsgängningen måste passa spindelgångan. Spindellängd och spindelgånga, se sid. 4 och kap. 14. Tekniska data.

Vi rekommenderar att du använder lämpligt stationärt utsug. Förkoppla alltid en allströmskänslig jordfelsbrytare (RCD) av typ B med en max. aktiveringsström på 30 mA. Slår jordfelsbrytaren av vinkelslipen, måste du kontrollera och rengöra den. Se kapitel 9. Rengöring.

Skadade, ej runda eller vibrerande verktyg får ej användas.

Försök att inte skada gas-, vatten- och elledningar samt bärande väggar.

Dra alltid ur kontakten före inställning, omriggning eller underhåll.

Metabo S-automatic-säkerhetskoppling. Om säkerhetskopplingen löser ut, slå genast av maskinen!

Byt ut skadade eller spruckna stödhandtag. Använd aldrig maskinen med trasigt stödhandtag.

Byt ut skadat eller sprucket sprängskydd. Använd aldrig maskinen med trasigt sprängskydd.

Fäst små arbetsstycken. Spänn t.ex. fast dem i skruvstäd.

Om flänsmonterade skivor används för dubbla ändamål (kombinerade slip- och kapskivor) får endast följande typer av skyddskåpor användas: typ A, typ C.

Se kapitel 11.

Använd rätt skyddskåpa:

En felaktig skyddskåpa kan leda till kontrollförlust och allvarliga skador. Exempel på felaktig användning:

• Vid användning av en skyddskåpa av typ A för sidoslipning kan skyddskåpan och arbetsstycket störa varandra, vilket resulterar i otillräcklig kontroll.

• Vid användning av en skyddskåpa av typ B för slipning med limmade kapskivor finns en ökad risk för att användaren träffas av gnistor och slippartiklar samt av fragment av slipskivan om en slipskiva går sönder.

• Vid användning av en skyddskåpa av typ A, B, C för kap- eller sidoslipning i betong eller murverk, finns en ökad risk för dammexponering och kontrollförlust och därmed för kast.

• Vid användning av en skyddskåpa av typ A, B, C med cirkulärborste som är tjockare än vad som tillåts, kan trådarna slå mot skyddskåpan så att de bryts.
  Använd alltid en skyddskåpa som lämpar sig för insatsverktyget. Se kapitel 11.

Minska belastning genom damm:

WARNING - Vissa typer av damm som genereras vid sandpappersslipning, slipning,

borrning och andra arbeten innehåller kemikalier som kan orsaka cancer, fosterskador eller andra fortplantningsstörningar. Till dessa kemikalier hör bland annat följande:

• Bly av blyhaltig färg,
• mineraliskt damm i murstenar, cement och andra murmaterial.
• Arsenik och krom i kemiskt behandlat trä. Den risk som du utsätts för beror på hur ofta du genomför denna typ av arbeten. För att minska belastningen genom dessa kemikalier: Arbeta i ett ordentligt ventilerat område och använd godkänd skyddsutrustning, t.ex. dammask som utvecklats speciellt för filtrering av mikroskopiska partiklar.

Detta gäller även för damm från andra material, t.ex. vissa trätyper (som ek- eller bokdamm), metaller, asbest. Andra sjukdomar är t.ex. allergiska reaktioner och andningsbesvär. Låt inte damm hamna i din kropp.

Följ gällande bestämmelser för respektive material, personal, arbete och användningsplats (t.ex. regler för olycksförebyggande, avfallshantering).

Samla upp partiklarna på den plats där de uppstår, undvik att de lagras i den omgivande miljön.

Till speciella arbetsuppgifter ska man använda lämpliga tillbehör. På så sätt hamnar färre partiklar kontrollerat i omgivningen.

Anslut lämpligt dammutsug.

Minska dammbelastningen genom att vidta följande åtgärder:

• Rikta inte partiklarna från maskinen eller maskinens frånluftsflöde mot dig själv, mot personer i närheten eller mot avlagrat damm.
• Använd en utsugsanordning och/eller en luftrenare.
• Sörj för god ventilation på arbetsplatsen och dammsug för att hålla rent. Sopning eller luftblåsning kan göra så att damm virvlas upp.
• Dammsug eller tvätta skyddskläder. Kläder ska inte blåsas, slås eller borstas rena.

5. Översikt

Se sida 2.

1 Quick-spännmutter *
2 Spindel
3 Autobalansstödfläns *
4 Spindellåsknapp
5 Skjutreglage PÅ/AV *
6 Handtag

7 Elektronisk signalindikering
8 Varvtalsvred *
9 Fästögla (för fallsäkring)*
10 Strömbrytare *
11 Startspärr *
12 Dammskyddsfilter *
13 Stödhandtag/vibrationsdämpat stödhandtag *
14 Skyddskåpa
15 Stödfläns
16 Tvåhålsmutter*
17 Spännyckel *
18 Fästspak till sprängskyddet

* beroende på utförande/ingår inte

6. Driftstart

Kontrollera först att den spänning och frekvens som anges på typskylten

överensstämmer med den nätström du ska använda.

Förkoppla alltid en allströmskänslig jordfelsbrytare (RCD) av typ B med en max.

aktiveringsström på 30 mA.

6.1 Sätta på stödhandtag

Arbeta bara med påsatt stödhandtag (13)!

Skruva fast stödhandtaget ordentligt på

maskinens vänster- eller högersida.

6.2 Sätta på sprängskyddet

Av säkerhetsskäl ska endast den skyddskåpa som lämpar sig för respektive insatsverktyg

användas! En felaktig skyddskåpa kan leda till kontrollförlust och allvarliga skador. Se även kapitlet 11. Tillbehör!

Se sid. 3, bild D.

• Tryck ned spaken (18) och håll den intryckt. Sätt på sprängskyddet (14) i markerat läge.
• Släpp spaken och vrid sprängskyddet tills spaken snäpper fast.
• Tryck på spaken och vrid sprängskyddet så att den skyddade delen är mot användaren.
• Kontrollera att sprängskyddet sitter fast ordentligt: Spaken ska ha snäppt fast och det får inte vara möjligt att vrida på sprängskyddet.

Använd endast verktyg som sticker ut minst 3,4 mm utanför sprängskyddet.

(Ta av sprängskyddet i omvänd ordning.)

7. Sätta på slipskivan

Före alla omriggningsarbeten: Dra ut kontakten ur uttaget. Maskinen ska vara av spindeln ska ha stannat.

Vid arbeten med kapskivor måste du av säkerhetsskäl använda kapsprängskydd (se 11. Tillbehör).

SVENSKAsv

7.1 Låsa spindeln

- Tryck på spindellåsningen (4) och vrid spindeln (2) för hand tills du känner att spindellåsningen hakar fast.

7.2 Sätta på slipskivan

W...A...:

Se sid. 2, bild A.

Stödflänsen med autobalans (3) sitter fastmonterad på spindeln. En avtagbar stödfläns är inte nödvändigt som på de flesta andra vinkelslipar.

Autobalans-stödflänsens anliggningsyta (3), slipskiva och Quick-spännmuttern (1) måste rena. Rengör vid behov.

- Lägg slipskivan på autobalans-stödflänsen (3). Slipskivan ska ligga an jämnt mot autobalans-stödflänsen.

WEP...20...:

Se sid. 2, bild B.

• Sätt på stödflänsen (15) på spindeln. Den sitter korrekt när den inte går att vrida runt på spindeln.
• Lägg slipskivan på stödflänsen (15). Slipskivan ska ligga an jämnt mot stödflänsen.

7.3 Dra åt Quick-spännmuttrar (bara vissa modeller)

Dra åt Quick-spännmuttrar (1):

Quick-spännmuttrar (1) får endast sättas fast på maskiner med "Metabo Quick-system". Du er igen dessa maskiner på den röda dellåsningen (4) med märkningen "M-Quick".

Du får inte använda Quick-spännmuttrar på verktyg med spännfästen kraftigare än 7,1 mm! Använd i stället tvåhålsmutter (16) med spännyckel (17).

• Spindellåsning (se kapitel 7.1).
• Sätt på Quick-spännmuttern (1) på spindeln (2) så att de 2 flänsarna går i lås på de 2 spåren på spindeln. Se bild på sidan 2.
• Dra åt Quick-spännmuttern för hand medurs.
• Dra åt Quick-spännmuttern genom att vrida slipskivan hårt medurs.

Lossa Quick-spännmuttrar (1):

Spindeln med den röda M-Quick- spindelläsningen (4) får endast stoppas när Quick-spännmuttern (1) är monterad!

• Maskinen har en viss eftergång när du slagit av den.
• Precis innan slipskivan stannar trycker du på knappen till M-Quick-spindellåsningen (4). Quickspännmuttern (1) lossar automatiskt ca ett halvt varv och kan skruvas av utan större kraftansträngning eller verktyg.

7.4 Installera/ta av tvåhålsmutter (beroende på utrustning)

Vid användning av tvåhålsmuttern får spindellåsknappen (4) endast tryckas när deln står stilla.

Tvåhålsmuttern har 2 olika sidor. Så här skruvar du på tvåhålsmuttern på spindeln:

Se sid. 2, bild C.

- X) På tunna slipskivor:

förhöjningen på tvåhålsmuttern (16) ska peka uppåt så att den tunna slipskivan kan spännas fast säkert.

X) På tjocka slipskivor:

förhöjningen på tvåhälsmuttern (16) ska peka nedåt så att tvåhälsmuttern sitter säkert på spindeln.

- Spärra spindeln. Dra åt tvåhålsmuttern (16) medurs med spännyckeln (17).

Lossa tvåhålsmuttern:

- Spindellåsning (se kapitel 7.1). Skruva av tvåhålsmuttern (16) moturs med spännyckeln (17).

8. Användning

8.1 Ställa in varvtalet (bara vissa modeller)

Ställ in rekommenderat varvtal med vredet (8). (litet tal = lågt varvtal; stort tal= högt varvtal)

Kapslipskivor, navrondeller, koppslipar, diamantkapskivor: högt varvtal Borstar: medelhögt varvtal

Sliprondeller: lågt eller medelhögt varvtal Obs! Vi rekommenderar att du använder vår vinkelpolerare vid polering.

8.2 Start och stopp

Hantera alltid maskinen med två händer.

Slå på maskinen först, lägg sedan an verktyget mot arbetsstycket.

Undvik oavsiktlig start: slå alltid av strömbrytaren när du drar ut kontakten ur let eller om strömmen bryts.

WEVBA..., WEBA...: Vid kontinuerlig användning fortsätter maskinen att gå om du ar den. Håll alltid maskinen med båda lerna i handtagen, stå stadigt och koncentrera å arbetet.

Undvik att maskinen virvlar upp eller suger in damm eller spån. När du slår av maskinen, inte ifrån dig den förrän motorn stannat.

Maskiner med skjutreglage:

0 5 1

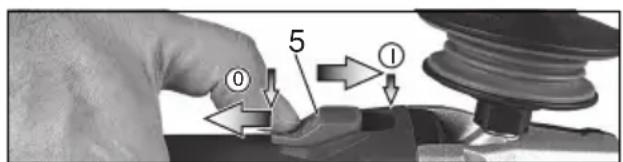

Start: Skjut skjutreglaget (5) framåt. Tippa ned den tills den snäpper fast vid kontinuerlig användning.

Stopp: tryck på bakkanten av skjutreglaget (5) så att det lossar.

Maskiner med paddelbrytare (med dödmansfunktion):

10 11 ①

Start: Skjut påslagsspärren (11) i pilens riktning och tryck på strömbrytaren (10).

Stopp: Släpp upp strömbrytaren (10).

Slipning och sandpappersslipning:

Tryck lagom hårt på maskinen och för den fram och tillbaka över ytan, så att arbetsstycksytan inte blir för het.

Grovslipning: Du får bäst slutresultat om du jobbar med ställvinklar på 30°-40°.

Kapslipning:

Jobba alltid mot rotationsriktningen vid kapning (se bild). Annars finns det risk att maskinen hoppar ut okontrollerat ur skåran. Jobba med lagom matning som är anpassad till materialet du

bearbetar. Kanta inte, tryck inte, sväng inte.

Tryck lagom hårt på maskinen.

8.4 Anslutning till ett säkringsbältet för verktyg (beroende på utrustning)

Säkerhetsanvisningar särskilt för användning vid arbeten på hög höjd. Läs alla

säkerhetsanvisningar och anvisningar. Om säkerhetsanvisningarna och instruktionerna inte följs kan det leda till allvarliga personskador.

• Får endast användas av utbildad personal. Användaren måste vara utbildad i verktygssäkerhet samt i användning av verktyg på hög höjd.
• Se till att verktyget alltid är säkrat med säkringsbältet för verktyg när du utför arbeten på hög höjd. Använd endast lämpliga säkringsbälten för verktyg av märket Metabo (maximal längd 2 m (6.5 ft) med tillräcklig dämpning). Den största möjliga fallhöjden för säkringsbältet för verktyg får inte överskrida 2 m (6,5 ft). Använd endast säkringsbälten för verktyg som är lämpliga för den specifika verktygstypen och som är konstruerade för att vara minst verktygets vikt, inklusive alla tillbehör som används.
• Läs och beakta bruksanvisningen för säkringsbältet för verktyg!
• Kontrollera före varje användning att verktyget (särskilt fästöglan) och säkringsbältet för verktyg inte är skadade och fungerar som de ska (inklusive tyg och sömmar). Använd inte verktyget eller säkringsbältet för verktyg om de är skadade eller inte fungerar som de ska.

• Fäst inte verktygsbältet för verktyg vid kroppen. Fäst säkringsbältet för verktyg på en fast fästpunkt som tål krafterna från ett fallande verktyg.

• Risk för krosskador, skärskador eller inlindning. Säkringsbältet för verktyg får aldrig användas i närheten av rörliga delar eller mekanismer eller av arbetande maskiner.

• Genomför inga ändringar på säkringsbältets koppling och använd inte kopplingen för något annat ändamål än vad som beskrivs i den här bruksanvisningen.
• Använd uteslutande karbinhake för att fästa verktyget på säkringsbältet. Fäst inte verktyget på ett säkringsbälte med en ögla eller en knut. Använd inte vajrar eller snören för fastsättning. Använd endast karbinhakar med tvåvägslåssystem. Använd inga karbinhakar med enkel snäpplåsning.
• Säkra säkringsbältet för verktyg så att verktyget kan flyttas bort från användaren när det faller ned. Tappade verktyg hamnar i gungning på säkringsbältet, vilket kan leda till att användaren skadas eller tappar balansen.
• Fäst aldrig mer än ett verktyg på ett säkringsbälte för verktyg.
• Använd endast de avsedda fästpunkterna (fästögla (9)) för att fixera säkringsbältet på verktyget. Modifiera ALDRIG ett verktyg för att skapa en fästpunkt.
• Fäst inte säkringsbältet på verktyget på ett sätt som förhindrar att skyddsanordningar, brytare eller lås fungerar som de ska.
• Håll säkringsbältet borta från insatsverktyget.
• Skydda säkringsbältet för verktyg mot gnistor och spån.
• Skydda säkringsbältet för verktyg mot vassa kanter, skär, spån och dylikt. Trampa inte på maskinen eller på säkringsbältet för verktyg.
• Använd inte säkringsbälten eller fästanordningar för verktyg för att öka hävstångseffekten hos ett verktyg.
• Se till att det finns tillräckligt med plats i fallområdet. Inga personer får befinna sig i fallområdet.
• Om maskinen fallit ned ska du byta ut vajern och kontrollera om maskinen är skadad. Låt en utbildad person kontrollera om maskinen är skadad varje gång den faller ned och reparera den vid behov.
• Försök aldrig att fånga upp maskinen om den faller ned. Det kan leda till att du skadar dig.

8.5 Vrida växelhuset

Se sid. 3, bild E.

• Dra ur stickkontakten.
• Skruva ur spakens (18) fästskruv (a). Ta ur skruven och spaken (med plåtdelen) och lägg undan.
• Skruva ur de 4 skruvarna på växelhuset (b). Varning! Dra inte av växelhuset!
• Vrid växelhuset i önskat läge utan att dra av det.
• Skruva i de 4 skruvarna (b) på växelhuset i de befintliga gångorna. Åtdragningsmoment = 3,0 Nm +/- 0,3 Nm.
• Skjut fjädern som trycker fast spaken i sitt läge åt sidan och sätt i spaken (18) (med plåtdelen) igen. Škruva åt med fästskruven (a).

Ätdragningsmoment = 4,0 Nm +/- 0,4 Nm. Kontrollera att spaken fungerar korrekt, den måste vara fjäderspänd.

SVENSKAsv

9. Rengöring

Under bearbetning kan partiklar avlagras på insidan av elverktyget. Detta påverkar kylningen av verktyget negativt. Ledande avlagringar kan påverka elverktygets skyddsisolering och orsaka elektriska faror.

Sug upp eller blås ut damm med torr luft från ventilationsöppningarna på fram- och baksidan av verktyget grundligt och med jämna mellanrum. Koppla först elverktyget från strömmen och bär skyddsglasögon och lämplig andningsmask. Se till att utsugning sker korrekt i samband med urblåsning.

10. Felåtgärder

Den elektroniska signalindikeringen (7) lyser grönt. Maskinen är driftklar.

Den elektroniska signalindikeringen (7) lyser i ca 0,5 s efter att maskinen har kopplats i. Om elektronikindikeringen inte lyser orange eller inte lyser alls, måste maskinen repareras, se kapitel 12.

Den elektriska signalindikeringen (7) lyser permanent rött och arbetsvarvtalet sjunker. Maskinbelastningen är för hög. Minska maskinens belastning tills den elektroniska signalindikeringen lyser grönt igen.

Maskinen arbetar inte. Den elektriska signalindikeringen (7) blinkar rött. Maskinen har slagits från på grund av att verktyget blockerats, belastningen är för hög eller återstartspärren har löst ut. Om stickkontakten ansluts när maskinen är tillkopplad eller om strömförsörjningen återställs efter ett avbrott startar inte maskinen. Slå av och på maskinen igen.

Maskinen slås från automatiskt upprepade gånger. Låt reparera maskinen, se kapitel12.

11. Tillbehör

Använd bara Metabo-originaltillbehör.

Använd endast tillbehör som uppfyller kraven och specifikationerna i den här bruksanvisningen.

Använd alltid lämpligt insatsverktyg och föreskriven skyddskåpa för arbetsuppgiften.

Se sidan 5. (Bilderna fungerar som exempel).

Arbetsuppgift:

2.4 = Kapskiva för dubbelt syfte (kombinerad slip- och kapskiva)
3.1 = Diamantborrkrona
4.1 = Rundborste
4.2 = Skålborste
5.1 = Lamellsliprondell
5.2 = Sliprondell för slippapper
6.1 = Poleringstillbehör

Föreskriven skyddskåpa:

Typ A = Skyddskåpa för kapning/skyddskåpa inkl. klämma för skyddskåpa för kapning

Typ B= skyddskåpa för slipning

Typ C = skyddskåpa för slipning och kapning (Kombination)

Typ D= skyddskåpa för slipskål

Typ E = Utsugskåpa för slipning av ytor

Typ F = Utsugskåpa för kapning

Fler tillbehör: (se även www.metabo.com)

Det fullständiga tillbehörssortimentet hittar du på www.metabo.com eller i katalogen.

12. Reparation

Reparation av elverktyg får endast utföras av behörig elektriker!

En defekt nätanslutningskabel får endast ersättas med en av Metabos särskilda originalnätanslutningskablar, som kan beställas från Metabo-service.

Metabo-elverktyg som behöver repareras ska skickas till din Metabo-återförsäljare. För adresser, se www.metabo.com.

Du kan hämta reservdelslistor på www.metabo.com.

13. Miljöskydd

Slipdammet som uppstår kan innehålla skadliga ämnen: Avfallshantera korrekt.

Följ nationella miljöföreskrifter för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör.

Förpackningsmaterial måste bortskaffas i enlighet med kommunala riktlinjer baserat på produktmärkningen. Mer information finns på www.metabo.com under service.

Gäller endast för EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt Europaparlamentets och rådets direktiv

2012/19/EU om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess införlivande i den nationella lagstiftningen ska elektriska verktyg samlas in separat och återvinnas på ett miljövänligt sätt.

14. Tekniska specifikationer

Förklaringar till uppgifterna finns på sida 4. Med reservation för tekniska ändringar.

∅ = verktygets maximala diameter

t_max,1 = max. tillåten verktygstjocklek vid spännfästet när du använder tvåhålsmutter (16) t_max,2 = Max. tillåten verktygstjocklek vid spännfästet när du använder Quick-spännmutter (1) t_max,3 = Navrondell/kapskiva: Max. tillåten verktygstjocklek t_max,4 = max. tillåten tjocklek hos cirkulärborstar

M = Spindelgänga

I = Slipspindellängd

n_0^* = Varvtal obelastad (maxvarvtal)

n_V^*=Vartal obelastad (justerbart)

P_1 = Nominell effektförbrukning

P_2 = Utgångseffekt

m = Vikt utan sladd

Mätvärdena är uppmätta enligt EN 62841.

□ Maskinen har skyddsklass II

\~ Växelström

* Energirika högfrekventa störningar kan orsaka varvtalssvängningar. De försvinner när störningen klingat av.

I de tekniska specifikationerna ovan tas även hänsyn till toleranserna (i enlighet med gällande standarder).

Utsläppsvärden

Dessa värden medger en bedömning av elverktygets utsläpp samt jämförelse med andra eldrivna verktyg. Beroende på förhållandena, elverktygets skick och hur verktygen används kan de faktiska värdena vara högre eller lägre. Räkna även med pauser och perioder med lägre belastning. Använd de uppskattade värdena för att ta fram skyddsåtgärder för användaren, t.ex. organisatoriska åtgärder.

Slipning av tunna plåtar eller andra lätt vibrerande arbetsstycken med stor yta kan leda till betydligt högre total ljudnivå (upp till 15 dB) än de angivna värdena för bulleremission. Om möjligt bör bulleremissionen från sådana arbetsstycken dämpas genom lämpliga åtgärder, såsom användning av tunga, flexibla dämpningsmattor. Den ökade bulleremissionen måste även beaktas i samband med riskbedömningen av bullret och val av lämpligt hörselskydd.

Totalt vibrationsvärde (vektorsumma i tre riktningar) beräknas enligt EN 62841:

a_h, SG = Vibrationsemissionsvärde (Ytslipning)

a_h,DS = Vibrationsemissionsvärde (slipning med sliprondell)

a_h,P = Vibrationsemissionsvärde (polering)

K_h,SG/DS/P = Onoggrannhet (vibrationer)

Typisk A-värderad bullernivå:

L_pA = L_judtrycksnivå

L_WA = Ljudeffektnivå

K_pA, K_WA = Onoggrannhet

Vid arbete kan ljudnivån överskrida 80 dB(A).

Använd hörselskydd!

Alkuperäiset ohjeet

7. Montering av slipeskiven

10. Utbedring av feil

Nå lyser elektornikk-signalet (7) permanent grønt. Maskinen er driftsklar.

Maskiner med skydekontakt:

0 5 1
