BRUKSANVISNING 51348 TORO

Elektrisk trimmer för 27 och 32 cm

Modellnr 51248 - 250000001 & upp

Modellnr 51348 - 250000001 & upp

Operator's Manual

Bedienungsanleitung

Manual del operador

VARNING! – Säkerhetsföreskrifterna måste iakttas under maskindrift. Läs de här instruktionerna innan maskinen tas i drift, för din egen och kringståendes säkerhet. Förvara instruktionerna på ett säkert ställe för framtida behov.

Det är viktigt att du eller någon annan som använder utrustningen läser och förstår innehållet i den här bruksanvisningen innan utrustningen används. Var särskilt uppmärksam på varningssymbolen som betyder FÖRSIKTIGHET, WARNING eller FARA – föreskrifter för personlig säkerhet. Läs och var införstådd med anvisningarna eftersom de rör säkerhet. Personskador och risk för brand eller elstötar kan bli följden om föreskrifterna inte följs.

Följande säkerhetsinformation har anpassats till den europeiska standarden EN 786:1996 och EN 60335-2-91:2002:

- Bekanta dig med reglagen och hur maskinen ska användas.

•Bär skyddsglasögon.

- Låt aldrig barn eller personer som inte känner till anvisningarna köra maskinen.

- Upphör att använda maskinen om människor, särskilt barn, eller sällskapsdjur befinner sig i närheten.

- Använd endast maskinen i dagsljus eller i god belysning.

- Undersök maskinen för tecken på slitage eller skador och utför nödvändiga reparationer varje gång maskinen används samt om trimmern kolliderat med något.

- Använd aldrig trimmern med skadade skydd eller om skydden inte sitter på plats.

- Håll alltid händer och fötter borta från klippenheterna, särskilt när motorn slås på.

- Var försiktig så att du inte skadar dig på tråden på trimmerns undersida. Vänd alltid maskinen till sitt upprätta arbetsläge innan den slås på när en ny tråd har monterats.

- Använd aldrig klippelement av metall.

- Bär inte trimmern med fingret på kontakten om trimmern är ikopplad. Kontrollera att kontakten är frånslagen när du kopplar i trimmern.

- Koppla bort maskinen från strömkällan innan du undersöker, rengör, eller utför arbete på maskinen, samt när den inte används.

- Se till att ventilöppningarna alltid hålls fria från skräp.

• Innan du använder maskinen bör du kontrollera förlängningssladden och den medföljande nät-kabeln, för att upptäcka eventuella skador eller slitage.
• Koppla omedelbart bort nätkabeln från strömkällan, om kabeln skadas under användning. Ta inte i kabeln innan du kopplat bort strömkällan.
• Använd inte maskinen om kabeln är skadad eller sliten.
• Varning, klippelementet fortsätter att rotera efter att motorn har stängts av.
• Håll förlängningssladdar på avständ från klippelementet.
• Till utrustningen krävs en strömkälla med jordfelsbrytare (DI-modul), som utlöses redan vid 30 mA.
  •Maskinen väger 2,3 kg.
• Undersök maskinen för skada efter användning.
• Maskinen ska förvaras oåtkomligt för barn när den inte används.
• Ta med trimmern till en auktoriserad Toro-återförsäljare om den är i behov av reparation.
• Använd endast Toro originalreservdelar och tillbehör.

Ljudtrycksnivå

Maskinen ger en maximal ljudtrycksnivå vid användarens öra på 82,5 dB(A), grundat på mätningar av identiska maskiner enligt direktiv 98/37/EG.

Ljudstyrka

Maskinen ger en garanterad ljudstyrka på 96 dB(A), grundat på mätningar av identiska maskiner enligt direktiv 2000/14/EG.

Vibration, hand/arm

Maskinen ger inte en hand-/armvibration som överstiger 6,54 m/s ^2 , grundat på mätningar av identiska maskiner enligt direktiv 98/37/EG.

VIKTIGT: Säkerhets- och instruktionsdekalerna sitter nära potentiella farozoner. Byt ut skadade eller försvunna dekaler.

1. Varning – läs bruksanvisningen.
2. Risk för att kapa händer och fötter – håll dig borta från rörliga delar. Håll kringstående borta.
3. Risk för kringkastade föremål – använd ögonskydd.
4. Varning – innan du utför service eller underhåll ska du koppla bort trimmern från strömkällan och läsa instruktionerna.
5. Risk för elektriska stötar – utsätt inte trimmern för regn eller våta miljöer.

Uppriggning Justera och montera trimmern

1. Lossa på ratten (A) och flytta sedan stödhandtaget uppåt eller nedåt på axeln tills det befinner sig i önskad höjd.

2. Vrid stödhandtaget till ett bekvämt läge (B) och dra sedan åt ratten igen.

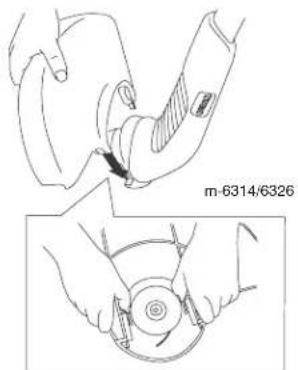

3. Montera skyddet såsom bilden visar och snäpp fast det på trimmerns bägge sidor.

A B m-7852a

m-6314/6326

Kniven under skyddet är vass och kan ge skärsår. Var försiktig när du hanterar trimmern så att du inte skär dig av misstag.
4. Montera metalltrådsguiden (endast modell 51348).

A. m-6319

B. m-6327

Användning

Under användning kan trimmern kasta föremål i riktning mot operatören eller kringstående och orsaka skada.

• Bär skyddsglasögon eller annat lämpligt ögonskydd, långbyxor och skor under arbetet med trimmern.
• Se till så att kringstående håller sig på avständ från arbetsområdet.

När trimmern är igång snurrar klipphuvudet. Om du kommer i kontakt med klipptråden eller klipphuvudet kan du skada dig.

•Håll klipphuvudet på avständ från händer och fötter, samt från kringstående. Ha skyddet på plats, och se till att det fungerar.
- Ha skor och långbyxor på dig när du använder trimmern.
- Innan du undersöker eller utför service på klipphuvudet, ska du kontrollera att klipp-huvudet har stannat och att du kopplat bort trimmern från strömkällan. Starta inte trimmern om inte du har bägge händerna på handtagen och klipphuvudet är nere vid marken.
•Låt inte trimmern klippa i kabeln.

Ansluta till en strömkälla

!

Om du inte sätter fast förlängningssladden ordentligt i kontakten kan den glappande kontakten leda till överhettning och orsaka brand, vilket eventuellt kan leda till att du eller några andra personer brännskadas.

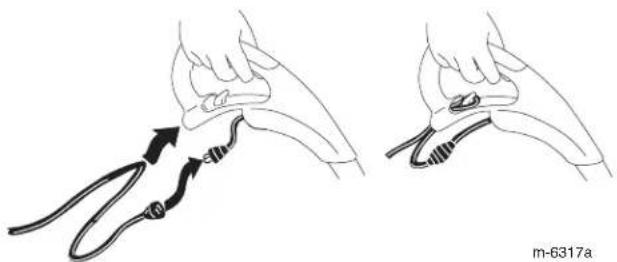

Kontrollera att du sätter fast sladden ordentligt i kontakten och använd sladdlåsningsfunktionen till att säkra den.

VIKTIGT: Använd inte en skadad sladd.

Starta trimmern

Tryck ihop avtryckaren för att starta trimmern.

Släpp avtryckaren för att stanna trimmern.

Använda trimmern

Öka klipptrådens längd genom att knacka spolen på marken medan trimmern är igång.

Obs: Kniven under skyddet klipper tråden till korrekt längd.

VIKTIGT: laktta följande försiktighetsåtgärder för att försäkra optimal prestanda.

•Håll inte spolen på marken.
- Knacka bara en gång när du vill förlänga tråden, för att undvika trassel. Vänta ett par sekunder innan du knackar trimmerhuvudet om du behöver längre tråd.
- Om tråden inte dras fram emellanåt, slits den ner till ögat. Den korta tråden kan dras in i klipphuvudet när trimmern stannar. Om detta skulle inträffa tar du bort spolen, matar tråden igenom ögat igen och monterar spolen till trimmern.

Arbetstips

Minska trådslitaget och förbättra trimningsprestandan genom att tillämpa följande tekniker:

• Ta bort tråd-, rep- och snörliknande material från området som trimmas, för att undvika att de trasslar in sig i den roterande tråden.
• Trimma endast när gräset och ogräset är torrt.
  •Flytta sakta trimmern in och ut över området som klipps.

• Klipp gräs som överstiger 20 centimeter och ogräs uppifrån och ner i små steg.
• Trimmern får inte brukas med våld. Låt nylontrådens yttersta del göra klippningen.

Byte av tråden

Vid utbyte av tråden kan du antingen köpa en ny, förrullad trådspole (modell nr 88175) eller bulktråd (1,6 mm x 9 m) som du kan vira upp på den gamla spolen. Bägge finns att köpa från din auktoriserade Toro-återförsäljare.

Metalltråd, rep, plastknivar eller material andra än Toros nylonmonofilament med diameter 1,6 mm kan överbelasta motorn, vilket kan resultera i brand eller elektriska stötar.

Använd ingen annan tråd än Toros nylonfilament med 1,6 mm diameter och en maximilängd på 9 meter.

Borttagning av spolen

1. Ta bort käpan och spolen.

Obs: Om fjädern faller av ska du montera den innan spolen monteras.

1. Rengör klipphuvudet och käpan grundligt och undersök dem för skadade och utslitna delar.

Rulla på ny tråd på spolen

Obs: Om du ersätter spolen med en ny förrullad spole ska du kassera den tomma spolen och hoppa över det här stycket.

1. Ta bort gammal klipptråd från spolen.

2. Kroka i den ena änden av tråden så långt det går in i skåran på spolen, och låt högst 3 mm sticka ut.

1. Vira upp tråden på spolen i pilens riktning i jämna varv mellan spolens flänsar.

Obs: Trimmern kommer inte att fungera ordentligt om du rullar på tråden åt fel håll, om änden på tråden sticker ut mer än 3 mm, eller om du rullar på mer än 9 m tråd på spolen.

Montering av spolen

Om du inte monterar spolen och käpan ordentligt, kan trimmern kasta iväg dessa under arbetet och skada dig själv eller kringstående.

1. För in spolen i klipphuvudet och tråden i ögat medan du håller i tråden och spolen.

1. Sätt käpan på spolen medan du håller i tråden och spolen.

Utför följande varje gång trimmern har använts:

• Torka av trimmern med en ren fuktig trasa. Spruta inte över trimmern med en vattenslang, och sänk inte heller ned den i vatten.
• Torka eller skrapa klipphuvuds- och spolområdet så snart smuts eller gräsklipp har ansamlats.
• Kontrollera och dra åt alla fästen. Laga eller byt ut skadade eller försvunna delar.
• Borsta bort skräp från luftintagen på baksidan av axeln, för att förhindra att motorn överhettas.

Förvaring

Förvara trimmern och förlängningssladdarna inomhus, på en torr plats utom räckhåll för barn och djur.

VIKTIGT: Låt inte trimmern vila på skyddet, eftersom det kan bli skevt och medföra att klipptråden förändras.

Obs: I handeln finns anordningar som håller förlängningssladdar på plats.

Service

Toro har konstruerat den här produkten för att ge dig flera års felfri drift. Ta med produkten till din auktoriserade Toro-återförsäljare vid behov av service. Din Toro-återförsäljare är särskilt utbildad i att reparera Toro-produkter och försäkrar att din Toro förblir "helt och hålet" Toro.

Dubbelisolerad utrustning

I en dubbelisolerad utrustning finns två isoleringssystem istället för jordning. En dubbelisolerad utrustning är inte jordad, och ingen jordande enhet bör heller kopplas till utrustningen. För att utföra service på en dubbelisolerad utrustning krävs stor försiktighet och god kunskap om systemet. Låt därför endast kvalificerad servicepersonal hos din auktoriserade Toro-återförsäljare utföra service. Reservdelar till en dubbelisolerad utrustning måste vara exakt likadana som de delar som byts ut. En dubbelisolerad utrustning är märkt med orden "Dubbelisolering" ("Double Insulation") eller "Dubbelisolerad" ("Double Insulated"). Utrustningen kan även vara märkt med en symbol i form av en kvadrat inuti en kvadrat

TORO®
