BRUKSANVISNING Concept 90 Q Acoustics

Viktig säkerhetsinformation och varningar 73

Introduction 74

Förpackningens innehåll 75

Förberedelser 76

Positionering....77

Anslutningar 78

Inkörning....79

Efterskötsel 79

Garanti 79

Tillbehör 80

Specifikationer 81

Viktig säkerhetsinformation och varningar

1. Säkerhetsinformation och varningar

Se till att alla enheter i ditt ljudsystem är avstängda från elnätet innan du gör några anslutningar till dina högtalare.

Ställ in huvudvolymen på en låg nivå när du slår på ditt ljudsystem eller byter ingångskällor. Justera sedan upp nivån gradvis.

Spela ALDRIG ditt ljudsystem på högsta volym. Volymkontrollens läge är vilseledande och indikerar inte systemets effektnivå. Användning av en hög volyminställning kan skada din hörsel.

1.1. Instruktioner

Läs dessa instruktioner noggrant innan du använder dina högtalare. Om skador orsakas av att dessa instruktioner inte följs gäller inte garantin. Förvara instruktionerna på ett säkert ställe.

Läs dessa instruktioner

Behåll dessa instruktioner.

Följ alla instruktioner.

Använd inte apparaten i närheten av vatten.

Anslut INTE högtalarterminalerna till nätuttaget. Installera inte i närheten av värmekällor som radiatorer, värmeaggregat, spisar eller andra apparater (inklusive förstärkare som producerar värme).

Använd endast tillbehör som anges av tillverkaren.

Koppla ur den här apparaten under åskväder eller om apparaten inte används under långa perioder.

2. Uppackning av högtalarna

Packa upp högtalarna helt. Ta ut högtalarna ur kartongerna genom att hålla i kabinetterna. Använd inte skyddsmaterialet för att lyfta dem. Concept 50 är tunga – Försök inte lyfta dem ensam.

När du flyttar högtalarna ska du inte dra dem över golvet eftersom detta kan orsaka skador. Lyft alltid varje högtalare innan du flyttar dem.

Kontrollera högtalaren ordentligt. Om några delar är skadade eller saknas ska du rapportera detta till din återförsäljare så snart som möjligt.

Förvara förpackningen för framtida transporter. Om du kastar förpackningen ska detta göras enligt återvinningsbestämmelserna i ditt område.

3. Installation

• Använd endast tillbehören som levereras med Concept 50.
• För att förhindra skador måste enheten monteras säkert på golvet i enlighet med installationsanvisningarna.
• Om du spelar dina högtalare utan att gallren har monterats ska du vara noga med att skydda drivenheterna från skador.
• Skruva INTE isär högtalaren. Du kommer att ogiltiggöra garantin.
• Användningen av denna apparat är angiven för tropiska och/eller måttliga klimat.

3.1. Fukt

• Minska risken för brand eller elektriska stötar genom att skydda apparaten från regn, fukt, droppande vätska eller stänk.
• Använd inte apparaten i närheten av vatten.

3.2. Underhåll

Överlåt all service till kvalificerad servicepersonal. Service krävs om apparaten har skadats på något sätt, om vätska har spills på den eller om föremål har fallit in i apparaten, om apparaten har utsatts för regn eller fukt, inte fungerar normalt eller har tappats.

4.0 Symboler som används på denna produkt

Varningssymbol

uppmärksammar

funktioner som du noggrant bör läsa om i bruksanvisningen för att förhindra drift och underhållsproblem.

Symbol för elektriskt avfall och elektronisk utrustning

Denna symbol indikerar att när enheten ska kasseras måste den separeras från andra typer av hushållsavfall och skickas till separata uppsamlingsanläggningar för återvinning och återanvändning av elektrisk och elektronisk utrustning.

Se till att du är bekant med dina lokala regler om den separata insamlingen av elektriska och elektroniska produkter.

Introduktion

Tack för att du har köpt Q Acoustics Concept-högtalare.

Den här manualen är avsedd för att vägleda dig igenom konfiguration och installation av Concept-serien. Den hjälper till att skapa en problemfri konfiguration och att säkerställa en optimal prestanda från produkten. Högtalarna i Concept-serien har utformats för att motsvara de högsta förväntningarna hos hängivna tvåkanalsaudiofiler och klarsynta filmälskare.

Denna instruktionsbok omfattar:

Concept 30: Liten högtalare med ett 125 mm baselement.

Concept 50: Golvhögtalare med två 125 mm baselement.

Concept 90: Centerhögtalare med två 125 mm baselement.

Läs instruktionerna, viktiga säkerhetsanvisningar och varningar innan du installerar och använder produkten för att säkerställa en säker och tillfredsställande användning av produkten.

Vi hoppas att du gillar upplevelsen av Q Acoustics.

Förpackningens innehåll

4 x M4-skruv

1 x stödben

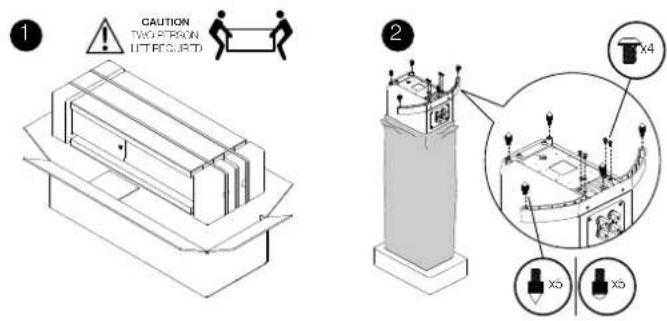

Förberedelser

Montering av högtalare

Concept 50-högtalarna är endast avsedda att vara golvmonterade. För att undvika skador på högtalaren rekommenderar vi att du fäster stödbenen som i diagrammet ovan medan du packar upp varan. Du kan emellertid sätta fast dem efter att högtalaren har packats upp, men bör då skydda högtalaren från skador genom att placera den på exempelvis en mjuk duk. Du måste dessutom vara försiktig så att drivenheterna inte skadas.

Det är viktigt att säkerställa att högtalarna står stadigt på golvet genom att använda något av de medföljande stödbenen. Spikfötterna är utformade för att genomborra mattan och vila på den underliggande golvytan. De runda fötterna bör användas där det inte finns någon matta och då golvytorna kan skadas av spikfötterna.

Oavsett vilken typ av fötter du använder, bör samma procedur följas för att säkerställa stabil montering. Montera fötterna enligt bilden ovan och se till att de skruvas in helt. Justera fötterna tills högtalaren står jämnt och stabilt. Avsluta med att låsa alla fem spetsmuttrar.

För att undvika skador när spikar är monterade ska du inte dra högtalaren, och var noga med att inte placera den på en plats där den kan orsaka skador eller genomborra strömkablar osv. Spikfötter skadar inte mattor om de används korrekt. För mycket mjuka trägolv kan det vara klokt att använda spikskor eller mynt (medföljer ej) mellan de runda fötterna och golvet.

Concept 50 Isolation Base (dämpfötter)

Concept-högtalarna är utrustade med vårt anpassade fjädringssystem som isolerar basen från högtalarens huvudenhet. Denna teknik möjliggör en beräknad mängd rörelser inuti högtalarbasen, så dessa rörelser är ingenting att oroa sig för. I det fall du vill använda dina egna dämpfötter kan systemet på Concept 50-högtalaren låsas enligt bilden ovan.

Positionering

Concept 30

För bästa resultat bör Concept 30-högtalarna monteras på FS75-stativ. De kan även monteras på en vägg med WB75-väggfästet. Högtalare på golvstativ ska behandlas likadant som högtalare som står på golvet, förutom att högtalaren kan placeras lite närmare bakväggen.

Concept 50

Concept 50-högtalarna ska placeras minst 0,2 m från en bakvägg, 0,5 m från sidoväggarna och 2–4 m från varandra samt på ett lika stort avständ från den sittande lyssnaren. Om du vrider högtalarna något inåt skärps stereobilden på bekostnad av en smalare ljudbild.

$$

1. 2 \mathrm{m} \quad 2. 0 - 4. 0 \mathrm{m} \quad > 0. 5 \mathrm{m} $$

Skumgummiproppar

Högtalarna i Concept-serien är bakålportade och konstruerade för att fungera bäst med minst 0,2 m ledigt utrymme bakom dem. I allmänhet gäller att ju närmare högtalarna är den bakre väggen, desto mer förstärks basfrekvenserna tills de övertar det övergripande ljudet. I det här fallet kommer stängning av den bakre porten med skumproppen att minska basen, vilket är användbart när hushållsförhållanden kräver att högtalaren används närmare en bakre vägg eller monteras på en vägg.

Se till att propparna sitter ordentligt i porten, men undvik att föra in dem för långt. Du kommer att se att den övergripande nivån på basen är reducerad men basförlängning och definition kommer att ökas. Högtalarnas optimala läge kommer endast att hittas genom att experimentera och göra små justeringar under de första lyssningsstunderna.

Högtalarpositionering i ett rum är inte en exakt vetenskap. Även experter finner det nödvändigt att experimentera.

Försök att uppnå den bästa balansen mellan baskvantitet kontra kvalitet och vokalkvalitet kontra förståelse.

Concept 90

Concept 90-högtalaren ska placeras minst 0,2 m från en bakvägg och i samma linje som TV-skärmen.

Anslutningar

Terminaler och kontakter

Concept-serien har dubbelkoppling. Ett bi-kopplat delningsfilter har fyra terminaler. Det övre paret av anslutningar ansluts till diskanthögtalaren (HF) och det nedre paret till bashögtalaren (LF). Delningsfilter är förmonterade med flyttbara länkar för att ansluta terminalparen och konfigurera högtalaren i ett trädlöst läge. Detta gör det möjligt att ansluta högtalaren konventionellt med ett par kablar.

Standardkontakter

Anslut den RÖDA (+) ingången på den högra högtalaren till den RÖDA, positiva (+) ingången på den högra kanalen på förstärkaren.

Anslut den SVARTA (-) terminalen på högtalaren med den matchande SVARTA, negativa (-) terminalen på förstärkaren.

Upprepa för VÄNSTER kanal.

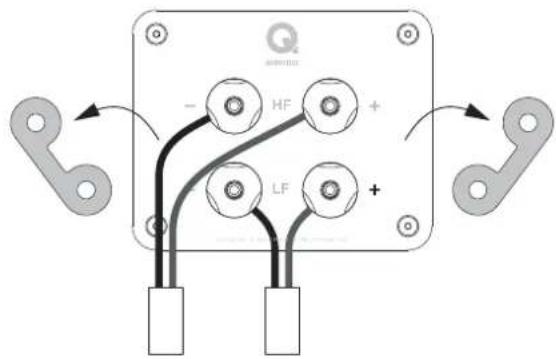

Bi-kopplade kontakter

Så här bi-kopplar du: Förbered två tvillingkablar för varje högtalare. Skruva loss alla högtalarkontakter och ta bort båda länkarna. Anslut nu diskantkontakterna och basterminalerna till förstärkaren enligt proceduren som beskrivs i standardanslutningar.

Standardkontakter

HF LF

Bi-kopplade kontakter

I likhet med många typer av komplexa mekaniska system så kommer Concept-högtalarna inte att leverera sin optimala prestanda förrän de har använts under en viss inkörningsperiod. Högtalares korrekta prestanda beror delvis på efterlevnaden hos de upphängningsmaterial som används vid tillverkningen, och dessa kommer endast att uppnå sitt långsiktiga stabila läge när de opererar vid temperaturen och elasticitetsmodulen som anges under konstruktionsfasen. Det kan ta flera dagar för en högtalare som har lagrats i ett kallt lager att värmas upp till rumstemperatur. Så vi rekommenderar minst 24 timmar av vanlig användning för att enheterna ska mjukas upp tillräckligt mycket för att kunna leverera den prestanda som designern har avsett.

Efterskötsel

Skötsel av kabinett

Rengör endast kabinetten med en lätt fuktad trasa. Använd inte lösningsmedelsbaserade rengöringsmedel. Använd aldrig slipmedel av något slag.

Kabinettens ytor behöver vanligtvis endast lätt damning. Om du använder en aerosol eller annat rengöringsmedel ska du applicera rengöringsmedlet på tyget först och inte direkt på produkten. Tesla ett litet område först eftersom vissa rengöringsmedel kan skada ytan. Undvik produkter som är slipande eller innehåller sura eller alkaliska ämnen. Använd inga rengöringsmedel på drivenheterna och undvik att röra dem eftersom skador kan uppstå.

Galler

Galler ska endast rengöras med en mjuk borste vid behov.

Om du använder högtalarna med gallren borttagna så måste du komma ihåg att sätta tillbaka dem om husdjur eller barn är närvarande.

Drivenheter

Rör inte drivenheterna eftersom de lätt skadas vid exponering.

Garanti

Q-Acoustics passiva högtalarprodukter garanteras fria från brister i material och utförande under en period av 4 år från inköpsdatumet. Under garantiperioden kommer Q Acoustics att, efter eget val, reparera eller ersätta produkter som upptäckts vara defekta efter inspektion av företaget eller dess utsedda distributör eller agent.

Missbruk och normalt slitage omfattas inte av garantin.

Produkter som behöver lagas ska i första hand returneras till leverantören. Om detta inte är möjligt kontaktar du Q Acoustics eller vår utsedda distributör för ditt område för att få information om den korrekta garantirutinen. Om möjligt ska produkten returneras i originalförpackningen eftersom skador som kan uppstå under transporten till verkstaden inte omfattas av garantin. Garantin påverkar inte på något sätt dina juridiska rättigheter.

Garantin kan förlängas till 5 år genom att registrera din produkt på qacoustics.co.uk/register.

För serviceinformation kontakta: [e-mail]

Q Acoustics

Besök vår kunskapsbasportal på www.qacoustics.co.uk/FAQs för ytterligare information som inte ingår i den här handboken, supportfrågor och/eller förfrågningar

Tillbehör

FS75-stativ

(H × B × D) 638 × 286 × 338 mm

Lämplig för Concept 30

Blankt svart eller vitt WB75-väggfäste

(H x W x D) 119 x 102 x 231 mm

Lämplig för Concept 30 och Concept 90

Ingångsimpedans: 6 Ω 6 Ω 6 Ω

Minimal impedans: 3,9 Ω 3,6 Ω 3,7 Ω

Känslighet (2,83 V @ 1 kHz): 87 dB/W/m 90,5 dB/W/m 90 dB/W/m

Rekommenderad förstärkarström: 25 – 100 W 25 – 150 W 25 – 150 W

Delningsfilter Frekvenser: 2,4 kHz 2,1 kHz 2,1 kHz

Distorsion (120 Hz–20 kHz, @2,83 Vrms): <0,2 % <0,2 % <0,2 %

Volym: 7,0 L

Mått (per högtalare) HxBxD: 284 x 180 x 319 mm

284 x 180 x 319 mm

inkl. spikar och dämpfötter

22,9 kg (50,5 lbs) 12,3 kg (27,1 lbs)
