Type de produit	Enceinte centrale home cinéma
Marque	Q Acoustics
Modèle	Concept 90
Catégorie	Système home cinéma
Nombre de haut-parleurs	2
Type de haut-parleur	Grave (125 mm chacun)
Impédance minimale	3,7 Ω
Sensibilité	90 dB/W/m (2,83 V @ 1 kHz)
Puissance ampli recommandée	25 – 100 W
Fréquence de transition	2,4 kHz
Dimensions (H x L x P)	184 x 550 x 259 mm
Poids	12,3 kg
Matériau du caisson	Non spécifié, finition laquée
Accessoires fournis	Manuel, bouchons en mousse, pieds arrondis et pointus, vis
Garantie	4 ans (extensible à 5 ans sur enregistrement)
Entretien	Chiffon légèrement humide, pas de solvants ni abrasifs
Sécurité	Ne pas exposer à l'eau ou à l'humidité ; débrancher avant connexion
Positionnement recommandé	À au moins 0,2 m du mur arrière, centré par rapport à l'écran
Compatibilité	Amplificateur home cinéma ; connexions standard ou bi-câblage

FOIRE AUX QUESTIONS - Concept 90 Q Acoustics

Comment connecter l'enceinte centrale Concept 90 ?

Connectez la borne rouge (+) de l'enceinte à la borne rouge (+) du canal central de l'amplificateur, et la borne noire (-) à la borne noire (-). Utilisez un câble d'enceinte de qualité.

Quelle est la puissance recommandée pour l'amplificateur ?

La puissance d'amplificateur recommandée est de 25 à 100 W par canal.

Comment entretenir l'enceinte centrale ?

Nettoyez le caisson avec un chiffon légèrement humide. N'utilisez jamais de produits de nettoyage à base de solvants ou abrasifs. Évitez de toucher les haut-parleurs.

Puis-je utiliser un bi-câblage avec la Concept 90 ?

Oui, la Concept 90 peut être bi-câblée. Retirez les liaisons amovibles entre les bornes HF et LF, puis connectez deux câbles séparés de l'amplificateur aux bornes correspondantes.

Quelle est la garantie de l'enceinte Concept 90 ?

La garantie est de 4 ans contre les vices de matériaux et de fabrication. Elle peut être étendue à 5 ans en enregistrant le produit sur le site Q Acoustics.

Comment positionner l'enceinte centrale Concept 90 ?

Placez l'enceinte à au moins 0,2 m du mur arrière et centrée par rapport à l'écran de télévision pour une image sonore équilibrée.

Que faire si l'enceinte produit un bourdonnement ?

Vérifiez les connexions des câbles, assurez-vous qu'elles sont bien serrées. Évitez de placer l'enceinte près d'appareils électriques. Si le problème persiste, contactez le service après-vente.

Puis-je retirer la grille de protection de l'enceinte ?

Oui, vous pouvez retirer la grille. Cependant, faites attention aux haut-parleurs qui sont fragiles. Remettez la grille en présence d'enfants ou d'animaux.

Comment installer les pieds de l'enceinte ?

Vissez les pieds (arrondis pour sol dur, pointus pour moquette) à fond dans les inserts, puis ajustez pour que l'enceinte soit horizontale et stable. Verrouillez avec l'écrou.

Quel type de câble d'enceinte utiliser ?

Utilisez un câble d'enceinte de bonne qualité, de section adaptée à la distance (par exemple 2,5 mm² pour des distances jusqu'à 10 m). Assurez-vous de respecter la polarité.

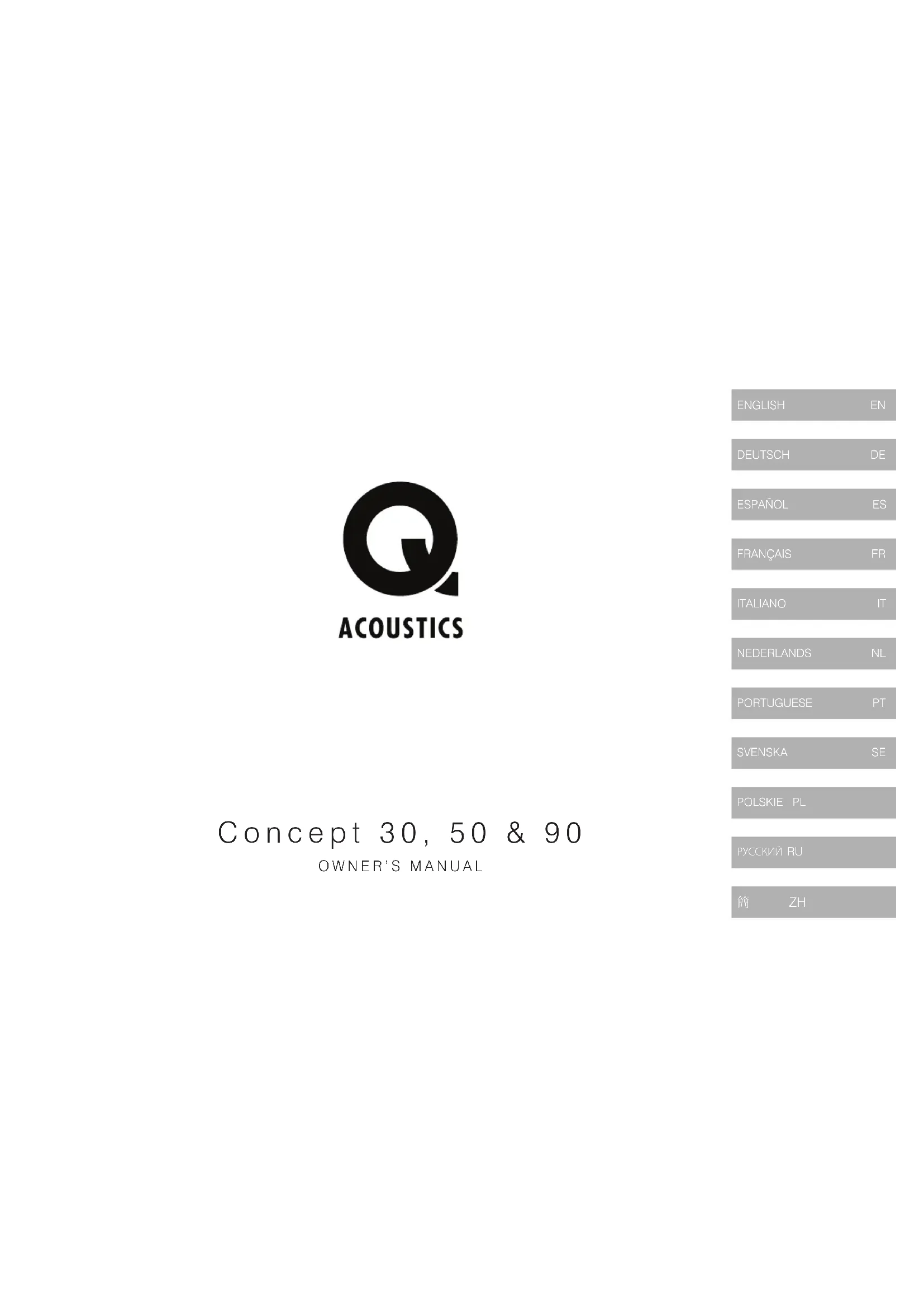

MODE D'EMPLOI Concept 90 Q Acoustics

(11,2 × 7,1 × 12,6 Zoll)

Mises en garde et avis de sécurité importants.... 33

Introduction 34

Contenu de l'emballage....35

Préparation 36

Positionnement....37

Connexions 38

Rodage 39

Entretien après utilisation 39

Garantie 39

Accessoires....40

Caractéristiques techniques 41

Mises en garde et avis de sécurité importants

1. Mises en garde et avis de sécurité

Avant de connecter les enceintes, assurez-vous que tous les caissons du système audio sont coupés du secteur.

Lorsque vous allumez le système audio ou changez les sources d'entrée, réglez le bouton de volume principal à un bas niveau. Augmentez progressivement le volume.

Ne faites JAMAIS fonctionner le système audio au niveau maximal du volume sonore. La position du bouton de volume est trompeuse et ne reflète pas la puissance de votre système. L'utilisation de réglages de volume élevé peut provoquer des lésions auditives.

1.1. Instructions

Veuillez lire et vous familiariser avec ces instructions avant d'utiliser les enceintes. En cas d'endommagement résultant du non-respect de ces instructions, la garantie ne sera pas valide. Veuillez conserver ces instructions dans un endroit sûr.

Lisez attentivement ces instructions.

Conservez soigneusement ces instructions.

Tenez compte de tous les avertissements.

Veuillez suivre toutes les instructions.

N'utilisez pas ce produit à proximité d'eau.

NE branchez PAS les bornes de votre enceinte sur l'alimentation de secteur.

Ne pas installer le produit près d'une source de chaleur telle qu'un radiateur, une bouche d'air chaud, un poêle ou d'autres appareils (notamment des amplificateurs) qui génèrent de la chaleur.

Utilisez uniquement les équipements / accessoires spécifiés par le fabricant.

Débranchez ce produit lors des orages ou lorsqu'il reste inutilisé pendant de longues périodes.

2. Déballage des enceintes

Déballez entièrement les enceintes. Sortez les enceintes des cartons en soutenant les caissons. Ne vous servez pas des sacs de protection pour les soulever. Les enceintes Concept 50 sont lourdes – faites-vous aider pour les soulever.

Lorsque vous déplacez les enceintes, ne les tirez pas au sol pour éviter de les endommager. Soulevez chaque enceinte avant de la déplacer.

Vérifiez soigneusement les enceintes. Si un élément est endommagé ou manquant, indiquez-le au vendeur dès que possible.

Conservez l'emballage en vue d'un éventuel futur transport. Si vous jetez l'emballage, veuillez observer toutes les réglementations relatives au recyclage qui sont en vigueur dans votre région.

3. Installation

• Utilisez uniquement les accessoires fournis avec les enceintes Concept 50.
• Pour éviter toute blessure, ce produit doit être fixé au sol en toute sécurité, conformément à la notice d'installation.
• Si vous faites fonctionner les enceintes sans leur grille de protection, veillez à protéger les haut-parleurs contre d'éventuels dommages.
• NE DÉMONTEZ pas l'enceinte. Cela rendrait la garantie nulle et non avenue.
• Ce produit peut être utilisé dans les climats tropicaux et/ou tempérés.

3.1. Humidité

• Pour réduire le risque d'incendie ou de décharge électrique, cet appareil ne doit pas être exposé à la pluie, à l'humidité, à des chutes de gouttes ou à des éclaboussures.
• N'utilisez pas ce produit à proximité d'eau.

3.2. Entretien

Confiez toute réparation à un technicien d'intervention qualifié. Des réparations sont nécessaires si le produit a été endommagé d'une façon ou d'une autre, par exemple si un liquide a été renversé sur le produit ou si des objets sont tombés dessus, si le produit a été exposé à la pluie ou à l'humidité, ou bien s'il ne fonctionne pas normalement ou s'il est tombé.

4.0. Symboles utilisés sur ce produit

Symbole d'avertissement de danger Le «point d'exclamation» attire l'attention sur les caractéristiques concernant lesquelles vous devriez lire ce manuel attentivement afin d'éviter des problèmes de fonctionnement et de maintenance.

Pictogramme des équipements électriques et électroniques jetables

Ce pictogramme indique qu'au moment de jeter l'appareil, celui-ci doit être séparé des autres déchets ménagers et déposé dans une déchetterie dédiée à la récupération et au recyclage des composants électriques et électroniques.

Veillez à connaître la réglementation locale concernant la collecte séparée des produits électriques et électroniques.

Introduction

Merci d'avoir acheté des enceintes Q Acoustics Concept.

Ce manuel est destiné à vous guider tout au long du montage et de l'installation des produits de la série Concept. Il vous aidera à réaliser le montage sans problème et à obtenir une performance optimale du produit. La série Concept est une gamme d'enceintes conçues pour satisfaire les attentes les plus élevées des audiophiles de 2 canaux dédiés et cinéphiles avisés.

Le manuel couvre :

Concept 30 : Enceinte d'étagère avec un haut-parleur de basses de 125 mm.

Concept 50 : Colonne avec deux haut-parleurs de basses de 125 mm.

Concept 90 : Enceinte centrale avec deux haut-parleurs de basses de 125 mm.

Veuillez lire attentivement les instructions, les mises en garde et avis de sécurité importants avant d'installer et d'utiliser le produit, afin que son fonctionnement soit sûr et satisfaisant.

Nous espérons que vous apprécierez l'expérience que vous propose Q Acoustics.

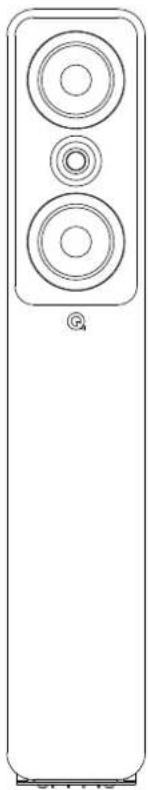

Contenu de l'emballage

1 manuel du propriétaire

2 bouchons en mousse

Concept 90

2 bouchons en mousse1 manuel du propriétaire

Concept 50

1 manuel du propriétaire

1 bouchon en mousse

5 pieds arrondis

5 pieds pointus

4 vis M4

1 Base de support

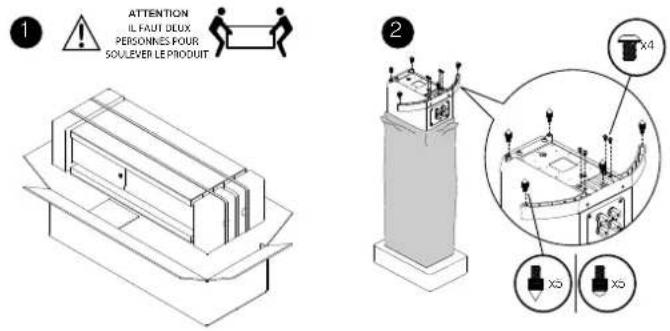

Préparation

ATTENTION

IL FAUT DÉUX PERSONNES FOURS SOULEVER LE PRODUÏ

Installation des enceintes

Les enceintes Concept 50 sont prévues pour être uniquement montées au sol. Nous vous recommandons de fixer la base du support pendant le déballage comme illustré sur le schéma ci-dessus, pour éviter d'endommager les enceintes. Vous pouvez toutefois l'attacher après avoir déballé les enceintes, mais vous devez protéger celles-ci des dommages éventuels en les plaçant sur un tissu doux ou similaire dessus. Vous devez également veiller à ne pas endommager les haut-parleurs.

Il est important de veiller à ce que les enceintes tiennent bien debout sur le sol, en utilisant l'un des types de pieds fournis. Les pieds pointus sont conçus pour percer la moquette et reposer sur la surface sous-jacente du sol. Les pieds arrondis doivent être utilisés lorsqu'il n'y a pas de moquette et lorsque la surface du sol risque d'être endommagée par les pieds pointus.

Quel que soit le type de pieds que vous utilisez, la même procédure doit être respectée pour veiller à une fixation stable. Installez les pieds comme indiqué dans le schéma ci-dessus, en veillant à ce qu'ils soient vissés à fond. Ajustez les pieds jusqu'à ce que l'enceinte soit à l'horizontale et stable. Enfin, verrouillez les cinq écrous à pointe.

Pour éviter tout endommagement quand les pieds sont pourvus d'une pointe, ne faites pas glisser l'enceinte et veillez à la placer dans un endroit où elle ne pourrait pas endommager le sol ou percer les câbles d'alimentation du secteur, etc. Les pieds pointus n'abîmeront pas les moquettes s'ils sont utilisés correctement. Pour les parquets en bois très tendres, il peut être conseillé d'utiliser des coupelles à pointes prévues pour les enceintes ou des pièces de monnaie (pas fournies) entre les pieds arrondis et le sol.

Base d'isolation des enceintes Concept 50

Les enceintes Concept sont équipées de notre système de suspension personnalisé, qui isole la base du corps principal de l'enceinte. Cette technologie d'isolation prévoit un jeu dans la base de l'enceinte. Ne vous en inquiétez pas. Sur le modèle Concept 50, elle peut être verrouillée si vous souhaitez utiliser votre propre base d'isolation, comme indiqué dans le schéma ci-dessus.

Positionnement

Les enceintes de la série Concept sont portées vers l'arrière et conçues pour mieux fonctionner lorsqu'il y a un dégagement d'au moins 0,2 m derrière elles. Dans l'ensemble, plus les enceintes sont proches du mur arrière, plus les fréquences graves seront renforcées jusqu'à ce qu'elles submergent le son dans son ensemble. Dans ce cas, la fermeture de l'évent arrière par un bouchon en mousse aura tendance à réduire les graves, ce qui est utile lorsque l'aménagement intérieur de la pièce nécessite de positionner les enceintes plus près d'un mur arrière.

S'assurer que les protections sont bien ajustées dans l'évent sans les insérer trop profondément. Le niveau des basses s'en trouvera réduit, mais la définition et l'extension des basses seront augmentées. L'emplacement optimal des enceintes sera uniquement déterminé en expérimentant et en apportant de petits ajustements lors des premières séances d'écoute.

Le positionnement des enceintes dans une salle n'est pas une science exacle. Même les experts devront expérimenter.

Essayez d'obtenir le meilleur équilibre possible entre la quantité de tons graves et la qualité, et entre la qualité vocale et l'intelligibilité.

Concept 30

Dans l'idéal, les enceintes Concept 30 sont montées sur les supports FS75 et peuvent également être montés sur le support mural WB75. Les enceintes sur pied doivent être considérées comme des enceintes de plancher, à l'exception que l'enceinte peut être placée légèrement en retrait du mur à l'arrière.

Concept 50

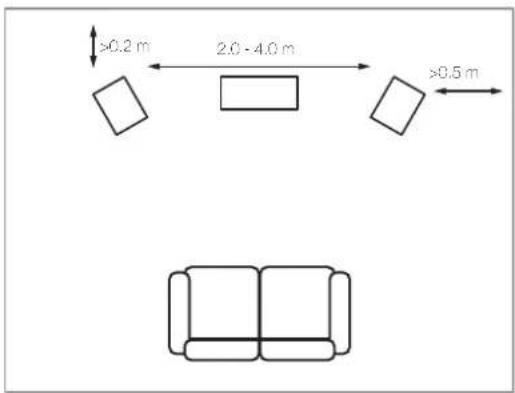

Les enceintes Concept 50 doivent être placées en retrait, c'est-à-dire à au moins 0,2 m d'un mur à l'arrière, à 0,5 m des murs latéraux et entre 2,0 m et 4,0 m de distance. Elles doivent être à équidistance de l'audileur assis. Le fait de tourner les enceintes vers l'intérieur donne plus de précision à l'image stéréo, mais aux dépens de la largeur de l'étage sonore.

>0.2 m 2.0 - 4.0 m >0.5 m C

Concept 90

Les enceintes Concept 90 doivent être placées en retrail, c'est-à-dire à au moins 0,2 m d'un mur à l'arrière et au centre par rapport à un écran de télévision.

Connexions

Bornes et connecteurs

La série Concept peut être bicâblée. Un filtre (crossover) qui peut être bicâblé possède quatre bornes. La paire de bornes supérieures se connecte à l'enceinte des aigus (hautes fréquences) et la paire inférieure à l'enceinte des graves (basses fréquences). Les filtres (crossovers) sont équipés de liaisons amovibles permettant de relier les paires de bornes et de configurer l'enceinte en mode monocâble. Vous pouvez ainsi connecter l'enceinte de manière conventionnelle en utilisant une seule paire de câbles.

Connexions standard

Connectez la borne ROUGE (+) de l'enceinte DROITE à la borne ROUGE, positive (+), sur le canal DROIT de l'amplificateur.

Conneclez la borne NOIRE (-) de l'enceinte à la borne NOIRE, négative (-), correspondante de l'amplificateur.

Répétez cette procédure pour le canal GAUCHE.

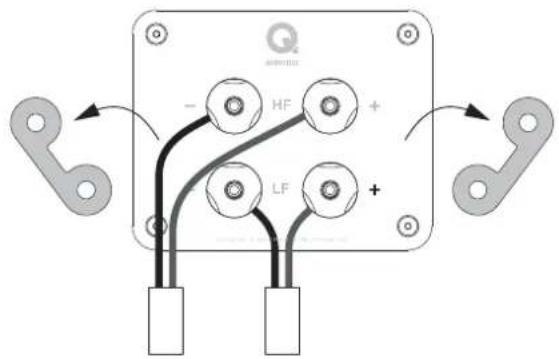

Connexions bicâblées

Pour réaliser un bicâblage : Préparez deux câbles jumeaux pour chaque enceinte. Dévissez toutes les bornes de l'enceinte et retirez les deux liaisons. À présent, connectez les bornes des aigus et des graves à l'amplificateur en suivant la procédure décrite dans la section Connexions standard.

Connexions standard

HF LF

Connexions bicâblées

À l'instar de nombreux types de systèmes mécaniques complexes, les enceintes ne fourniront pas leurs performances optimales tant qu'elles n'ont pas été utilisées pendant une certaine période de rodage. La performance adéquate d'une enceinte dépend en partie de la compliance des matériaux de suspension utilisés pendant la fabrication et ceux-ci n'atteindront leur état stable à long terme que lorsqu'ils fonctionnent à la température et au module d'élasticité spécifiés pendant la phase conceptuelle. Il peut falloir plusieurs jours pour qu'une enceinte qui a été entreposée dans un entrepôt froid atteigne finalement la température ambiante, c'est pourquoi nous recommandons au moins 24 heures d'utilisation normale pour que les haut-parleurs soient suffisamment rodés et qu'ils fonctionnent ainsi comme prévu par le concepteur.

Entretien après utilisation

Entretien des caissons

Nettoyez les caissons uniquement avec un chiffon légèrement humide. N'utilisez pas de produits de nettoyage à base de solvants. N'utilisez jamais de produits abrasifs, quels qu'ils soient.

En général, la surface du caisson ne doit être que légèrement époussetée. En cas d'utilisation d'un aérosol ou d'un autre produit de nettoyage, appliquez au préalable le produit sur le chiffon et non pas directement sur le produit. Testez au préalable sur une petite zone, car certains produits de nettoyage peuvent endommager la finition. Évitez d'utiliser les produits abrasifs ou qui contiennent des agents acides ou alcalins. N'employez pas de produits de nettoyage sur les haut-parleurs et évitez de les toucher, car vous risquez de les endommager.

Grilles de protection

Les grilles doivent être nettoyées uniquement à l'aide d'une brosse douce, si nécessaire.

Si vous utilisez les enceintes sans les grilles, n'oubliez pas de les remettre en place si vous avez des animaux domestiques ou des enfants.

Haut-parleurs

Ne touchez pas aux haut-parleurs étant donné qu'ils s'abiment facilement lorsqu'ils sont exposés.

Garantie

Les enceintes passives Q Acoustics sont garanties contre tout vice de matériau et de fabrication pendant une période de 4 ans à compter de la date d'achat. Pendant la période de garantie, Q Acoustics réparer ou remplacera à sa discrétion tout produit s'il s'avère être défectueux après inspection par la société ou son distributeur ou agent agréé.

La mauvaise utilisation et l'usure normale ne sont pas couvertes par la garantie.

Les produits à réparer doivent être retournés au revendeur, en premier lieu. Si cela est impossible, veuillez contacter Q Acoustics ou son distributeur agréé dans votre région afin de connaître la procédure à suivre pour mettre en jeu la garantie. Si possible, l'emballage d'origine doit être utilisé pour renvoyer le produit, car les dommages subis pendant le transport jusqu'au centre de réparation ne sont pas couverts par la garantie. La garantie n'affecte en aucune façon vos droits légaux.

La garantie peut être prolongée à 5 ans en enregistrant le produit sur le site qacoustics.co.uk/register.

Pour tout renseignement complémentaire, contactez : [e-mail]

Q Acoustics

Pour tout complément d'information à ce guide, toutes questions et/ou demandes d'assistance, veuillez consulter notre portail de base de connaissances en ligne à l'adresse suivante : www.qacoustics.co.uk/FAQs

Accessoires

Pieds FS75

Adaptés aux enceintes Concept 30

Adapté aux enceintes Concept 30 et Concept 90

Caractéristiques techniques

Produit Concept 30 Concept 50 Concept 90

Moteur de graves: 1 x 125 mm (5,0 pouces) 2 x 125 mm (5,0 pouces) 2 x 125 mm (5,0 pouces)

Impédance minimale: 3,9 Ω 3,6 Ω 3,7 Ω

Sensibilité (2,83 V @ 1 kHz): 87 dB/W/m 90.5 dB/W/m 90 dB/W/m

Puissance conseillée de l'amplificateur: 25 – 100 W

Fréquence de transition: 2,4 kHz

Dimensions (par enceinte) H x L x P: 284 x 180 x 319 mm (11,2 x 7,1 x 12,6 pouces)

Poids (par enceinte): 7,9 kg (17,4 lbs)

1025 x 418 x 319 mm 184 x 550 x 259 mm (40,4 x 16,5 x 12,6 pouces) (7,2 x 21,7 x 10,2 pouces) avec les pointes et le stabilisateur

22,9 kg (50,5 lbs) 12,3 kg (27,1 lbs)
