Ważne informacje dotyczące bezpieczeństwa i ostrzeżenia

1. Informacje dotyczące bezpieczeństwa i ostrzeżenia

Przed wykonaniem jakichkolwiek podłączeń do głośników upewnij się, że wszystkie elementy systemu dźwiękowego są odłączone od zasilania.

Przed włączeniem systemu dźwiękowego albo zmianą źródła wejściowego ustaw główny regulator głośności na niski poziom. Słopniowo zwiększaj głośność.

NIGDY nie używaj systemu z maksymalnym ustawieniem głośności. Położenie regulatora głośności nie jest miarodajne i nie oznacza ustawionego poziomu głośności systemu. Używanie systemu z bardzo wysokimi ustawieniami głośności może spowodować uszkodzenie słuchu.

1.1. Instrukcje

Należy zapoznać się z niniejszymi instrukcjami przed rozpoczęciem użytkowania głośników. Jeśli uszkodzenie jest spowodowane nieprzestrzeganiem niniejszych instrukcji, gwarancja nie będzie obowiązywać. Niniejszą instrukcję należy przechowywać w bezpiecznym miejscu.

Należy przeczytać instrukcję.

Należy zachować instrukcję.

Należy przestrzegać wszystkich ostrzeżeń.

Należy stosować się do wszystkich instrukcji.

Nie należy używać tego urządzenia w pobliżu wody.

NIE podłączaj styków głośnika do zasilania.

Nie instaluj tego urządzenia w pobliżu źródeł ciepła takich jak grzejniki, nawiewy ciepłego powietrza, kuchenki lub inne urządzenia (w tym wzmacniacze), które wytwarzają ciepło.

Używaj wyłącznie urządzeń dodatkowych / akcesoriów określonych przez producenta.

Odlączaj to urządzenie podczas burzy oraz góry ma być nieużywane przez dłuższy czas.

2. Rozpakowywanie głośników

Rozpakuj całkowicie głośniki. Wyjmij głośniki z opakowań, trzymając za obudowy. Nie należy podnosić głośników, trzymając za worki ochronne. Głośniki Concept 50 są ciężkie – w razie potrzeby skorzystaj z pomocy w celu ich podniesienia.

Podczas przemieszczania głośników nie ciągnij ich po podłodze, gdyż może to spowodować ich uszkodzenie – podnieś każdy z nich przed przemieszczeniem.

Sprawdź dokładnie głośniki. Jeśli brakuje jakichkolwiek elementów lub są one uszkodzone, zgłoś niezwłocznie ten fakt sprzedawcy.

Zachowaj opakowanie w celu umożliwiaenia transportowania w przyszłości. W razie utylizacji opakowania zastosuj się do wszystkich obowiązujących przepisów w zakresie recyklingu odpadów.

3. Instalacja

• Stosuj tylko akcesoria dostarczone z głośnikami Concept 50.
• Aby zapobiec urazom, niniejsze urządzenie wymaga pewnego zamontowania na podłodze zgodnie z instrukcją instalacji.
• W przypadku używania głośników bez zamontowanych osłon ochronnych uważaj, aby nie uszkodzić pędników
• NIE demontuj głośników. Spowoduje to unieważnienie gwarancji.
• Korzystanie z tego urządzenia jest wskazane w klimacie tropikalnym i/lub umiarkowanym.

3.1. Wilgoć

• Aby zmniejszyć zagrożenie pożarem lub porażeniem prądem, urządzenia nie należy narażać na działanie deszczu, wilgoci, kapiącej lub rozbryzgiwanej wody.
• Nie należy używać tego urządzenia w pobliżu wody.

3.2. Serwisowanie

Wszystkie czynności serwisowe powierzaj wykwalifikowanemu personelowi serwisowemu. Serwis jest konieczny, gdy urządzenie zostanie w jakikołwiek sposób uszkodzone, np. przez rozlanie cieczy lub upadek przedmiotów na urządzenie, wystawienie urządzenia na działanie deszczu lub wilgoci, gdy urządzenie nie działa prawidłowo albo zostało upuszczone.

4.0. Symbole stosowane na produkcie

Symbol ostrzeżenia o niebezpieczeństwie Wykrzyknik zwraca uwagę na kwestie, w przypadku których należy dokładnie zapoznać się z niniejszą instrukcją, aby zapobiec problemom z eksploatacją i konserwacją.

Symbol zużytego sprzętu elektrycznego i elektronicznego

Ten symbol sygnalizuje, że po wycofaniu urządzenia z eksploatacji nie należy go poddawać utylizacji razem z odpadami komunalnymi i należy oddać go do osobnego punktu odbiorczego dla odpadów do przeróbki i recyklingu sprzętu elektrycznego i elektronicznego.

Należy zapoznać się z lokalnymi zasadami oddzielnej zbiórki produktów elektrycznych i elektronicznych.

Wprowadzenie

Dziękujemy za zakup głośników Q Acoustics Concept.

W niniejszej instrukcji obsługi opisano konfigurację i instalację głośników serii Concept. Dzięki temu konfiguracja będzie bezproblemowa, a urządzenie będzie pracować z optymalnymi parametrami. Urządzenia serii Concept to gama głośników stworzonych z myślą o zaspokojeniu najwyższych oczekiwań audiofilów ceniących 2-kanałowy dźwięk oraz wymagających kinomanów.

Zdejmowane nakładki:

Głośniki Concept 30: Głośnik półkowy z driverem basowym 125 mm.

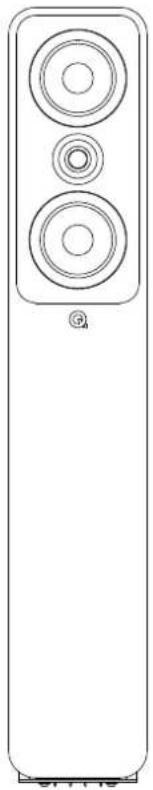

Głośniki Concept 50: Głośnik podłogowy z dwoma driverami basowymi 125 mm.

Głośniki Concept 90: Głośnik centralny z dwoma driverami basowymi 125 mm.

W celu zapewnienia bezpiecznej i satysfakcjonującej eksploatacji produktu przed przystąpieniem do jego instalacji i użytkowania przeczytaj dokładnie instrukcję i ważne informacje dotyczące bezpieczeństwa oraz ostrzeżenia.

Mamy nadzieję, że produkty Q Acoustic dostarczą Państwu niezapomnianych wrażeń.

Zawartość opakowania

Concept 30

2 x głośnik Concept 30

1 x instrukcja obsługi

2 x tłumik piankowy

Concept 90

1 x głośnik Concept 90

2 x tłumik piankowy1 x instrukcja obsługi

Concept 50

1 x głośnik Concept 50

1 x instrukcja obsługi

1 x tłumik piankowy

5 x nóżki na kulkach

5 x nóżki z kolcami

4 x śruba M4

1 x podstawa wsporcza

Przygotowanie

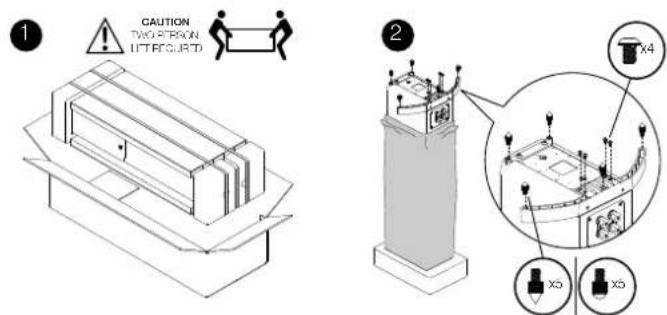

Głośniki Concept 50 są przeznaczone wyłącznie do ustawiania na podłodze. Aby uniknąć uszkodzenia głośnika, zalecamy zamontowanie podstawy wsporczej podczas rozpakowywania, zgodnie z powyższym schematem. Można go jednak zamocować także po rozpakowaniu, ale należy ochronić głośnik przed uszkodzeniem, kładąc go na miękkiej szmatce lub innym miękkim materiale. Należy również uważać, aby nie uszkodzić pędników.

Ważne, aby głośniki stały pewnie na podłodze. Można do tego celu użyć nożek, dostępnych do kupienia oddzielnie. Nożki z kolcami powinny przechodzić przez dywan i spoczywać na leżącej pod nim powierzchni podłogi. Nożki na kulkach należy stosować w przypadku braku dywanu i gdy nożki z kolcami mogą uszkodzić powierzchnię podłogi.

Bez względu na stosowany rodzaj nóżek stabilny montaż wymaga zastosowania tej samej procedury. Zainstaluj nóżki zgodnie z powyzszym schematem, upewniając się, że są do końca wkręcone. Wyreguluj nóżki w taki sposób, aby głośnik stał równo i stabilnie na podłodze. Na koniec zabezpiecz pięć nakrętek z kolcami.

Aby zapobiec uszkodzeniom po zamontowaniu kolców, nie należy przeciągać głośnika, a umieścić go w takim miejscu, w którym nie może spowodować uszkodzeń lub przedziurawić kabli zasilających itd. Stosowane prawidłowo nóżki z kolcami nie uszkadzają dywanów. W przypadku ustawiania na bardzo miękkich podłogach drewnianych zalecane może być zastosowanie podkładek pod kolce lub monet (brak w zestawie) między nóżkami na kulkach a podłogą.

Podstawa izolacyjna dla głośników Concept 50

Głośniki Concept zostały wyposażone w niestandardowy system zawieszenia, izolujący podstawę od głównego korpusu głośnika. Ta technologia pozwala na pewien zakres ruchu głośnika w ramach podstawy głośnika. Jest to zachowanie prawidłowe. Aby użyć własnej podstawy izolacyjnej, w głośnikach Concept 50 można zablokować tę funkcję, zgodnie z powyższym schematem.

Ustawianie

Głośniki serii Concept mają wyloty z tyłu i zostały zaprojektowane tak, aby pracowały najlepiej po zapewnieniu wolnej przestrzeni za nimi wynoszącej minimum 0,2 m. Ogólnie rzecz biorąc, im bliżej tylnej ściany znajdują się głośniki, tym bardziej wzmacniane są częstotliwości basowe do momentu przytloczenia całości dźwięku. W takim przypadku zamknięcie tylnego portu tłumikiem z pianki zredukuje basy, co może być użyteczne, gdy warunki w mieszkaniu wymuszają ustawienie głośnika bliżej tylnej ściany podczas montażu.

Należy dopilnować, aby tłumiki były ciasno, ale niezbyt głęboko wprowadzone do portów. Całkowity poziom basów zostanie zredukowany, ale wzrośnie rozciągnięcie pasma basów i ich rozdzielczość. Optymalne usytuowanie głośników można uzyskać wyłącznie na drodze eksperymentów i przez dokonywanie niewielkich korekt podczas pierwszych sesji odsłuchowych.

Ustawianie głośnika w pokoju nie opiera się wyłącznie na przesłankach naukowych. Nawet eksperci potrzebują do tego celu eksperymentów.

Należy próbować uzyskać optymalną równowagę pomiędzy ilością basów a jakością wokalu i możliwością zrozumienia tekstu.

Concept 30

Głośniki Concept 30 idealnie nadają się do montażu na stojakach FS75. Można je również montować na ścianie w uchwycie sciennym WB75. Głośniki montowane na statywie należy traktować jak głośniki podłogowe, jednak takie głośniki można ustawić nieco bliżej tylnej ściany.

Concept 50

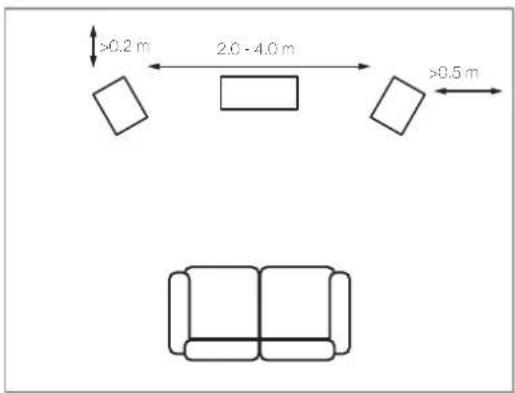

Głośniki Concept 50 należy ustawić w odległości co najmniej 0,2 m od ściany tylnej, 0,5 m od ścian bocznych, i umieścić w odległości 2,0–4,0 m od siebie oraz w jednakowej odległości od słuchacza. Zwrócenie głośników nieco do siebie wzmocni efekt stereo, może jednak spowodować zwężenie obszaru sceny dźwiękowej.

>0.2 m 2.0 - 4.0 m >0.5 m C

Concept 90

Głośniki Concept 90 należy ustawić w odległości co najmniej 0,2 m od ściany tylnej, naprzeciwko telewizora.

Podłączenia

Styki i złącza

Głośniki Concept mogą wykorzystywać podłączenie dwukablowe. Zwrotnica dwukabłowa zawiera cztery styki. Górna para styków jest przeznaczona do głośnika wysokotonowego (HF), a dolna para — głośnika niskotonowego (LF). Zwrotnice są wstępnie zmontowane z demontowalnymi łącznikami do łączenia par styków i konfigurowania głośnika w układ jednakablowy. Umożliwia to konwencjonalne podłączenie głośnika za pomocą jednej pary kabli.

Połączenia standardowe

Podłącz CZERWONY (+) styk PRAWEGO głośnika do CZERWONEGO, dodatniego (+) styku PRAWEGO kanału wzmacniacza.

Podłącz CZARNY (-) styk głośnika do odpowiadającego mu CZARNEGO, ujemnego (-) styku wzmacniacza.

Powtórz opisaną procedurę dla LEWEGO kanalu.

Połączenia dwukablowe

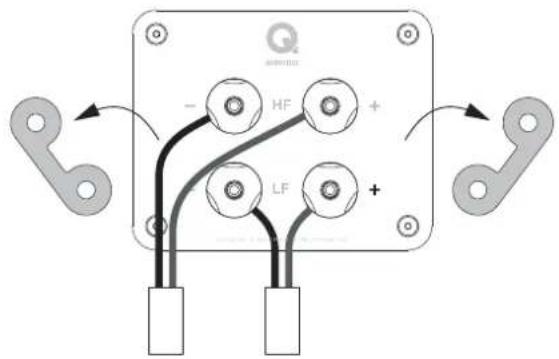

W celu wykonania podłączenia za pomocą dwóch kabli: Przygotuj dwa podwójne kable dla każdego głośnika. Wykręć wszystkie styki głośnika i usuń zworki. Następnie podłącz styki głośników wysoko- i niskotonowych do wzmacniacza zgodnie z procedurą przedstawioną dla podłączeń standardowych.

Połączenia standardowe

HF LF

Połączenia dwukablowe

Podobnie jak wiele rodzajów skomplikowanych systemów mechanicznych głośniki Concept uzyskują optymalne parametry eksploatacyjne dopiero po okresie wstępnego „docierania”. Prawidłowe parametry eksploatacyjne głośnika zależą częściowo od zgodności materiałów zawieszenia użytych podczas produkcji z wymaganiami i mogą one uzyskać swój długotrwały stan ustalony po okresie pracy w temperaturze i przy wartości modułu sprężystości określonym w fazie projektowania. Ostateczne osiągnięcie temperatury pokojowej przez głośnik przechowywany w zimnym magazynie może potrawać kilka dni, a dostateczne rozlużnienie pędników konieczne do uzyskania parametrów przewidzianych przez projektanta wymaga przynajmniej 24 godzin normalnego użytkowania.

Obstuga po sprzedaży

Pielęgnacja obudowy

Obudowy głośników należy czyścić wyłącznie lekko zwilżoną szmatką. Nie używaj środków czyszczących zawierających rozpuszczalniki. Nigdy nie używaj środków ściernych.

Powierzchnie obudów zwykle wymagają tylko lekkiego odkurzenia. W przypadku stosowania aerozoli lub innych środków czyszczących środek należy nałożyć najpierw na szmatkę, a nie bezpośrednio na produkt. Najpierw należy wypróbować działanie na małej powierzchni, ponieważ niektóre produkty czyszczące mogą uszkadzać wykończenie. Należy unikać stosowania produktów o właściwościach ściernych lub takich, które zawierają środki o odczynie kwaśnym lub zasadowym. Nie stosować żadnych materiałów czyszczących na pędnikach i unikać ich dotykania ze względu na możliwość uszkodzenia.

Ostony

W razie potrzeby osłony należy czyścić wyłącznie miękka szczotką.

W przypadku użytkowania głośników bez osłon należy pamiętać o ich ponownym zamontowaniu w przypadku obecności w pomieszczeniu zwierząt domowych lub dzieci.

Pedniki

Pędników nie należy dotykać, ponieważ łatwo je uszkodzić.

Gwarancja

Głośniki pasywne Q Acoustics są objęte gwarancją na brak wad materiału i wykonania w okresie 4 lat od daty zakupu. W okresie gwarancji firma Q Acoustics naprawi lub wymieni, wedle własnego uznania, wszelkie produkty uznane za wadliwe po ich sprawdzeniu przez firmę albo wyznaczonego przez nią dystrybutora lub przedstawiciela.

Nieprawidłowe użytkowanie oraz normalne zużycie eksploatacyjne nie są objęte gwarancją.

Produkty przeznaczone do naprawy należy przede wszystkim zwrócić do przedawcy. Jeśli jest to niemożliwe, należy skontaktować się z firmą Q Acoustics albo wyznaczonym przez nią dystrybułorem w danym regionie w celu ustalenia właściwej procedury gwarancyjnej. W miarę możliwości do zwrócenia produktu należy użyć oryginalnego opakowania, ponieważ uszkodzenia powstałe w trakcie transportu urządzenia do serwisu nie są objęte gwarancją. Niniejsza gwarancja w żaden sposób nie ogranicza praw użytkownika.

Istnieje możliwość przedłużenia gwarancji do pięciu lat przez rejestrację produktu na stronie: qacoustics.co.uk/register.

W celu uzyskania informacji na temat serwisu prosimy o kontakt pod adresem: [e-mail]

Q Acoustics

Aby uzyskać jakiekolwiek dodatkowe informacje niezawarte w niniejszej instrukcji, odpowiedzi na pytania związane ze wsparciem i/lub wnioski, prosimy o odwiedzenie naszego Portalu wiedzy online pod adresem www.qacoustics.co.uk/FAQs

Akcesoria

Statywy FS75

(szer. x wys. x gl.) 638 x 286 x 338 mm

Nadaje się do głośników Concept 30

Uchwyt ścienny WB75, kolor czarny lub biały, połysk

(szer. x wys. x gł.) 119 x 102 x 231 mm

Nadaje się do głośników Concept 30 i 90

Głośnik wysokotonowy: 1 x 25 mm (1,0 cala) 1 x 25 mm (1,0 cala) 1 x 25 mm (1,0 cala)

Pasmo przenoszenia (-6 dB): od 54 Hz do 30 kHz od 42 Hz do 30 kHz od 67 Hz do 30 kHz

Impedancja nominalna: 6 Ω 6 Ω 6 Ω

Impedancja minimalna: 3,9 Ω 3,6 Ω 3,7 Ω

Czułość (2,83 V @ 1 kHz): 87 dB/W/m 90,5 dB/W/m

Zalecana moc wzmacniacza: 25 - 100 W 25 - 150 W

90 dB/W/m

25 - 150 W

Częstotliwość zwrotnicy:

2,4 kHz

2,1 kHz

2,1 kHz

Pojemność skuteczna:

7,01

28,8|11,0|

Wymiary (pojedynczy głośnik) wys. x szer. x gł.:

284×180×319mm

1025×418×319mm

184×550×259mm

Waga (pojedynczy głośnik):

7,9 kg (17,4 lbs)

kolce i stabilizator w zestawie

22,9 kg (50,5 lbs)

12,3 kg (27,1 lbs)
