Produkttyp	Bärbar LED-laddningsprojektor
Varumärke	Brennenstuhl
Modell	BF 3000 MA
Effekt	30 W
Mått (L x B x H)	205 x 200 x 222,5 mm
Vikt	1,57 kg
IP-klass	IP54, IK08
Skyddsklass	III
Ljuskälla	LED (inte utbytbar)
Batteri	Inbyggt laddningsbart batteri
Medföljande laddare	YN-15WA135100EU, ingång 100-240 V ~ 50/60 Hz, utgång 13,5 V / 1,0 A
Laddningstid	~ 4,5 h
Drifttemperatur	-10 °C till +40 °C
Maximal projekterad yta	456 m²
Effektnivåer	100 %, 50 %, 25 % + avstängning
Drifttid	Varierar beroende på effektnivå (anges inte exakt)
Användningslägen	Vertikal, hängande, på stativ (tillval)
Medföljande tillbehör	Krok, kabelhållare, laddare med kabel
Underhåll	Rengör med torr eller lätt fuktad trasa; använd inte lösningsmedel
Säkerhetsanvisningar	Titta inte direkt in i ljuset; använd inte om skadad; använd inte med dimmer; inte IP54 vid laddning
Reparerbarhet	Ljuskälla ej utbytbar; byt ut hela projektorn
Tillverkare	Brennenstuhl (adress i Frankrike och Schweiz)

Vanliga frågor - BF 3000 MA BRENNENSTUHL

Hur slår man på och stänger av projektorn?

Använd strömbrytaren (A). Tryck för att tända på 100 %; successiva tryck växlar till 50 %, 25 % och stänger sedan av. Om läget är oförändrat i mer än 5 sekunder stänger nästa tryck av projektorn.

Vilka ljuseffektnivåer finns tillgängliga?

Projektorn har tre nivåer: 100 %, 50 % och 25 %. Ju lägre effekt, desto längre drifttid.

Hur laddar man batteriet?

Använd endast medföljande laddare (E). Anslut den till DC-ingången (C). Röda lampan (B) indikerar laddning; grön betyder fullt batteri. Stäng täcklocket efter laddning.

Vad är den totala laddningstiden?

Full laddning tar cirka 4,5 timmar.

Vad gör man om batteriet är nästan slut?

Projektorn blinkar 5 gånger och den röda lampan blinkar kontinuerligt. Det återstår cirka 10 minuter drift innan den stängs av på grund av underspänningsskydd.

Kan jag använda projektorn utomhus?

Ja, projektorn är klassad IP54 (stänktålig) och IK08 (stöttålig), men inte under laddning.

Är projektorn vattentät under laddning?

Nej, under laddning garanteras inte IP54-klassificeringen. Se till att inte utsätta projektorn för vatten eller damm under denna fas.

Kan jag byta ut LED om den slutar fungera?

Nej, ljuskällan är inte utbytbar. I slutet av livslängden byter man ut hela projektorn.

Hur rengör man projektorn?

Koppla först bort den. Använd en torr eller lätt fuktad trasa. Använd aldrig lösningsmedel eller slipande rengöringsmedel.

Vad gör man vid långvarig utebliven användning?

Ladda batteriet ungefär var 3:e månad för att förlänga dess livslängd. Förvara projektorn torrt och i måttlig temperatur.

BRUKSANVISNING BF 3000 MA BRENNENSTUHL

Observera: Läs noga igenom den här bruksanvisningen för strålkastaren innan du börjar använda produkten och förvara den sedan på en säker plats!

SÄKERHETSANVISNINGAR

1. Före användning ska du alltid kontrollera att strålkastaren och nätaggregatet inte har några skador. Använd aldrig strålkastaren eller nätaggregatet om du har kunnat fastställa någon skada eller skador. Vänd dig, i detta fall, till en elektriker eller till tillverkarens angivna serviceadress.

Bristande efterlevnad kan innebära livsfara på grund av elektriska stötar!

1. Använd inte strålkastaren i explosiva omgivningar, där det finns lättantändliga vätskor, gaser eller dammpartiklar. Livsfara!
2. Barn får inte komma i närheten av strålkastaren. Barn kan inte överblicka riskerna med elektricitet.
3. Använd endast det medföljande nätaggregatet och kabeln för drift av produkten. Användning av andra nätaggregat kan leda till skador på batterierna eller explosion!
4. För att undvika att bländas, titta inte direkt in i lampan.
5. Det är inte möjligt att byta ut ett förstört skyddshölje. Strålkastaren måste kasseras.
6. Vid laddning uppfyller inte produkten kraven enligt IP54 (skydd mot damm och stänkvatten).

Ej lämpad för användning med externa dimmers.

TEKNISK SPECIFIKATION

LED-Strålkastaren Strömadapter
Typ BF 3000 MA Modellbeteckning YN-15WA135100EU
Art.nr 1171410301 Ingående spänning 100-240 V
Kapacitet 30 W Ingående frekvens (växelström) 50-60 Hz
IP, IK	IP 54, IK 08	Utgående spänning	13,5 V
Skyddsklass	III	Utgående ström	1,0 A
Laddningsingång	13,5 V/1,0 A	Utgående effekt	13,5 W
Laddningstid	~ 4,5 h	Genomsnittlig verkningsgrad i aktivt läge	84,92 %
Drifttemperatur	-10°C – +40°C	Verkningsgrad vid låg last (10%)	80,95 %
Mätt på skyddshöljet	∅ 200 x 85,8 mm	Elförbrukning vid noll-last	0,071 W
Mätt	205 x 200 x 222,5 mm	Effektfaktor	0,413
Vikt	1,57 kg	Ström	0,4 A
Max. projektionsyta	456 m^2

Den här LED-strålkastaren är endast avsedd för belysning inomhus eller utomhus.

DRIFTSTART

AKTIVERA OCH STÄNGA AV STRÅLKASTAREN

Aktivera strålkastaren.

Strålkastaren börjar lysa med 100 % ljusstyrka; om du trycker fler gånger reduceras ljusstyrkan från 100 %, först till 50 % och sedan till 25 %, och om du trycker en gång till så stängs den av. Ju lägre värde man har ställt in ljuseffekten på, desto längre lyser lampan.

Om samma brytarläge är inställt längre än 5 sekunder stängs strålkastaren alltid av om man trycker en gång till.

A: På/av- och funktionsbrytare

D: Krok

B: Batteri-, status- och laddindikering

E: Laddningsaggregat

C: Laddningsuttag för likström

Medan batteriet laddas lyser laddningsindikeringens röda LED (B).

När batteriet är fulladdat lyser laddningsindikeringens gröna LED (B).

När batteriet nästan är slut blinkar strålkastaren 5 gånger och laddningsindikeringens röda LED

(B) börjar blinka konstant. Sedan fortsätter strålkastaren att lysa i cirka ytterligare 10 minuter innan djupurladdningsskyddet stänger av lampan.

På så sätt finns det fortfarande tillräckligt med tid för att slutföra arbetet.

LADDA BATTERIET (C)

Ladda endast batteriet med hjälp av det medföljande nätaggregatet (E)

1. För att garantera en optimal funktion rekommenderar vi att batteriet får laddas ur helt och hållet första gången det används och sedan laddas upp helt igen.

2. Med hjälp av batterinivåvisaren (B) (se beskrivningen ovan) kan batteriets laddningsnivå avläsas.

3. Vid längre inaktivitet ska batteriet laddas upp ungefär var tredje månad för att dess livslängd ska kunna garanteras.

4. Efter laddningen måste laddningsuttaget stängas med skyddshöljet.

ANVÄNDNING

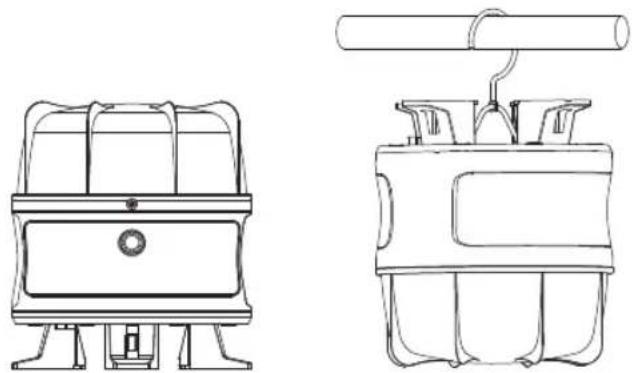

Stående: Placera strålkastaren mot ett torrt och jämnt underlag.

Hängande: Häng strålkastaren på ett lämpligt rör.

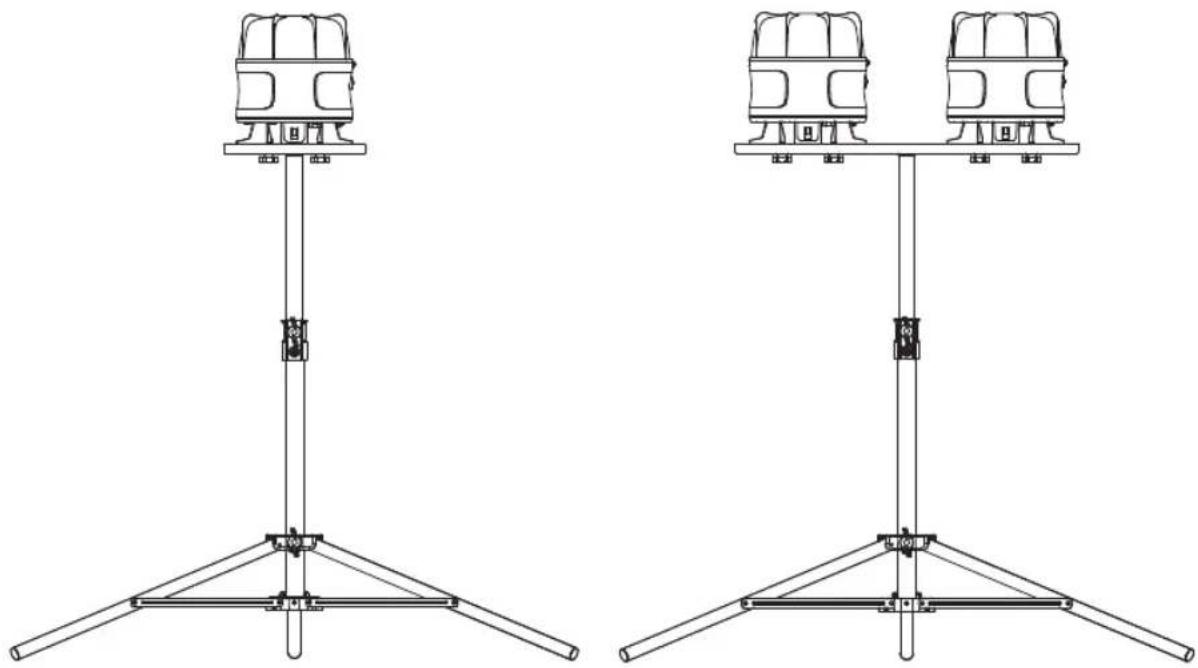

Med stativ (ingår inte i leveransen)

Strålkastarna kan användas både enskilt eller monteras två och två på stativ från Brennenstuhl. Om två strålkastare monteras så behövs delvis tillbehöret "tvärstag CB 70 1172640059".

Passande tillbehör hittar du på vår hemsida www.brennenstuhl.com

Fastskruvad stående ensam strålkastare Fastskruvad stående

(endastTS250 1170610020

ochTS 170 1170610010

ochTS 300 9171991100)

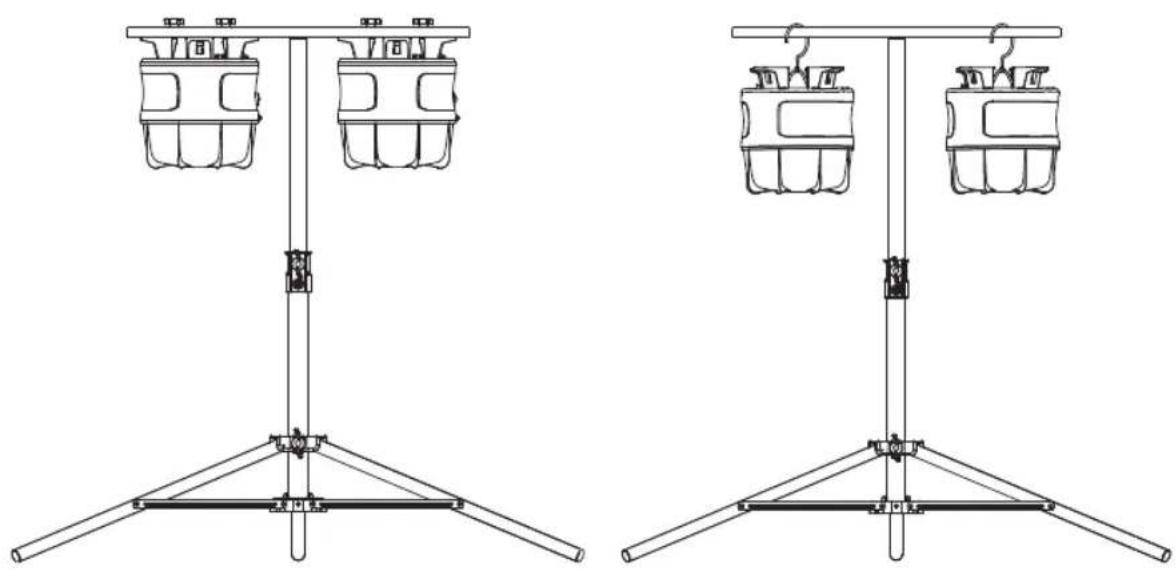

Fastskruvad hängande Hängande i en krok

KABELUPPRULLNING

Stödbenen gör att kabeln kan rullas upp för transport och förvaring.

UNDERHÅLL

OBS! Lampan innehåller inga komponenter som behöver underhållas. Det är inte möjligt att byta ut den här lampans ljuskälla. När ljuskällan har uppnått slutet av sitt serviceliv måste man byta ut hela lampan. Ljusarmaturen får inte öppnas.

RENGÖRING

Koppla från strålkastaren från elnätet innan den rengörs.

Använd inga lösningsmedel, frätande rengöringsmedel eller liknande. Vid rengöring skall endast en torr eller lätt fuktad trasa användas.

AVFALLSHANTERING

Hantera elektronisk utrustning miljövänligt! Elektronisk utrustning hör inte hemma i hushållsavfallet!

Enligt europaparlamentets och rådets direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektrisk eller elektronisk utrustning måste uttjänta elektriska enheter samlas in separat och återvinnas på ett miljövänligt sätt.

Alternativa bortskaffningsmöjligheter för uttjänt utrustning hittar du hos din kommunala förvaltning.

Engångsbatterier och laddningsbara batterier får inte kastas i de vanliga soporna!

Som konsument är du skyldig enligt lag att lämna in alla batterier och laddningsbara batterier till något insamlingsställe i din kommun eller i någon butik, så att de kan återvinnas på ett miljövänligt sätt. Annars finns det risk för skador på miljön och människors hälsa.

EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

EU-försäkran om överensstämmelse finns arkiverad hos tillverkaren.

TILLVERKARE

För mer information hänvisar vi till servicesektionen/FAQ

på vår hemsida www.brennenstuhl.com.
