Produkttyp	Tragbarer LED-Akku-Projektor
Marke	Brennenstuhl
Modell	BF 3000 MA
Leistung	30 W
Abmessungen (L x B x H)	205 x 200 x 222,5 mm
Gewicht	1,57 kg
Schutzart	IP54, IK08
Schutzklasse	III
Lichtquelle	LED (nicht austauschbar)
Akku	Integrierter Akku
Mitgeliefertes Ladegerät	YN-15WA135100EU, Eingang 100-240 V ~ 50/60 Hz, Ausgang 13,5 V / 1,0 A
Ladezeit	~ 4,5 h
Betriebstemperatur	-10 °C bis +40 °C
Maximale beleuchtete Fläche	456 m²
Leistungsstufen	100 %, 50 %, 25 % + Aus
Betriebsdauer	Variiert je nach Leistungsstufe (nicht genau angegeben)
Einsatzmöglichkeiten	Senkrecht, hängend, auf Stativ (optional)
Im Lieferumfang enthaltenes Zubehör	Haken, Kabelhalter, Ladegerät mit Kabel
Pflege	Mit einem trockenen oder leicht feuchten Tuch reinigen; keine Lösungsmittel verwenden
Sicherheitshinweise	Nicht direkt in das Licht blicken; nicht verwenden, wenn beschädigt; nicht mit Dimmer verwenden; während des Ladens nicht IP54
Reparierbarkeit	Lichtquelle nicht austauschbar; gesamten Projektor ersetzen
Hersteller	Brennenstuhl (Adresse in Frankreich und Schweiz)

Häufig gestellte Fragen - BF 3000 MA BRENNENSTUHL

Wie schalte ich den Projektor ein und aus?

Verwenden Sie den Schalter (A). Drücken Sie, um auf 100 % einzuschalten; durch wiederholtes Drücken wird auf 50 %, 25 % und dann ausgeschaltet. Bleibt die Position länger als 5 Sekunden unverändert, schaltet der nächste Druck den Projektor aus.

Welche Leistungsstufen sind verfügbar?

Der Projektor bietet drei Stufen: 100 %, 50 % und 25 %. Je niedriger die Leistung, desto länger die Betriebsdauer.

Wie lade ich den Akku?

Verwenden Sie nur das mitgelieferte Ladegerät (E). Schließen Sie es an die DC-Buchse (C) an. Die rote LED (B) zeigt den Ladevorgang an; grün bedeutet Akku voll. Verschließen Sie nach dem Laden die Schutzkappe.

Wie lange dauert eine vollständige Ladung?

Eine vollständige Ladung dauert etwa 4,5 Stunden.

Was tun, wenn der Akku fast leer ist?

Der Projektor blinkt 5 Mal und die rote LED blinkt kontinuierlich. Es bleiben etwa 10 Minuten Betriebszeit bis zur Abschaltung durch Unterspannungsschutz.

Kann ich den Projektor im Freien verwenden?

Ja, der Projektor ist IP54 (spritzwassergeschützt) und IK08 (stoßfest), jedoch nicht während des Ladens.

Ist der Projektor während des Ladens wasserdicht?

Nein, während des Ladens ist die Schutzart IP54 nicht gewährleistet. Achten Sie darauf, den Projektor in dieser Phase nicht Wasser oder Staub auszusetzen.

Kann ich die LED austauschen, wenn sie nicht mehr funktioniert?

Nein, die Lichtquelle ist nicht austauschbar. Ersetzen Sie bei Lebensende den gesamten Projektor.

Wie reinige ich den Projektor?

Trennen Sie ihn zuerst vom Strom. Verwenden Sie ein trockenes oder leicht feuchtes Tuch. Verwenden Sie niemals Lösungsmittel oder Scheuermittel.

Was tun bei längerer Nichtnutzung?

Laden Sie den Akku etwa alle 3 Monate auf, um seine Lebensdauer zu verlängern. Bewahren Sie den Projektor an einem trockenen Ort bei moderater Temperatur auf.

Benutzerfragen zu BF 3000 MA BRENNENSTUHL

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Beleuchtung kostenlos im PDF-Format! Finden Sie Ihr Handbuch BF 3000 MA - BRENNENSTUHL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. BF 3000 MA von der Marke BRENNENSTUHL.

BEDIENUNGSANLEITUNG BF 3000 MA BRENNENSTUHL

DE Bedienungsanleitung....2

Bedienungsanleitung Mobiler 360° LED Akku Strahler

BF 3000 MA

Achtung: Lesen Sie vor Gebrauch des Strahlers diese Gebrauchsanweisung bitte aufmerksam durch und bewahren Sie sie anschließend gut auf!

SICHERHEITSHINWEISE

Überprüfen Sie vor jeder Benutzung den Strahler bzw. das Netzteil auf etwaige Beschädigungen. Benutzen Sie den Strahler oder das Netzteil niemals, wenn Sie irgendwelche Beschädigungen feststellen. Wenden Sie sich in diesem Fall an eine Elektrofachkraft oder an die angegebene Serviceadresse des Herstellers.

BRENNENSTUHL BF 3000 MA - SICHERHEITSHINWEISE - 1

Bei Nichtbeachtung besteht Lebensgefahr durch elektrischen Schlag!

Verwenden Sie den Strahler nicht in explosionsgefährdeter Umgebung, in welcher sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Lebensgefahr!
Halten Sie Kinder von dem Strahler fern. Kinder können die Gefahr durch den elektrischen Strom nicht einschätzen.
Verwenden Sie zum Betrieb des Gerätes nur das mitgelieferte Netzteil und Kabel. Die Verwendung anderer Netzteile kann zur Beschädigung der Akkus oder zur Explosion führen!
Um eine Blendung zu vermeiden bitte nicht direkt ins Licht schauen.
Eine zerstörte Schutzabdeckung kann nicht ersetzt werden. Der Strahler muss entsorgt werden.
Das Produkt ist während des Ladevorgangs nicht IP54 (staub- und spritzwassergeschützt).

BRENNENSTUHL BF 3000 MA - Bei Nichtbeachtung besteht Lebensgefahr durch elektrischen Schlag! - 1

Nicht geeignet für den Betrieb mit externen Dimmern.

TECHNISCHE DATEN

LED-Strahler Netzteil
Typ BF 3000 MA Modellkennung YN-15WA135100EU
Artikelnummer 1171410301 Eingangsspannung 100-240 V
Leistung 30 W Eingangswechselstromfrequenz 50-60 Hz
IP, IK IP 54, IK 08	Ausgangsspannung 13,5 V
Schutzklasse	III	Ausgangsstrom	1,0 A
Ladeeingang	13,5 V/1,0 A	Ausgangsleistung	13,5 W
Ladedauer	~ 4,5 h	Durchschnittl. Effizienz im Betrieb	84,92 %
Betriebstemperatur	-10°C - +40°C	Effizienz bei geringer Last (10 %)	80,95 %
Maße Schutzabdeckung	∅ 200 x 85,8 mm	Leistungsaufnahme bei Nullast	0,071 W
Maße	205 x 200 x 222,5 mm	Leistungsfaktor	0,413
Gewicht	1,57 kg	Netzstrom	0,4 A
Max. projizierte Fläche	456 m^2

Dieser LED-Strahler ist für Beleuchtungszwecke im Innen- und Außenbereich geeignet.

INBETRIEBNAHME EIN-/AUSSCHALTEN DES STRAHLERS

Schalten Sie den Strahler ein.

Der Strahler leuchtet mit 100 % Lichtstärke. Durch mehrmaliges Drücken wird die Lichtstärke 100 % – 50 % – 25 % eingestellt, ein weiteres Drücken schaltet den Strahler aus.

Je weniger Lichtleistung eingestellt ist, desto länger ist die Leuchtdauer. Ist eine Schalterposition länger als 5 Sekunden unverändert, dann führt ein nochmaliges Drücken immer in den „Aus“ Zustand.

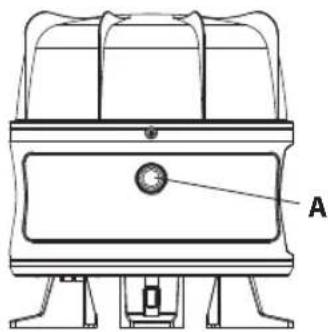

A: Ein-/Aus- und Funktionsschalter

B: Akku-, Status- und Ladeanzeige

C: DC Ladebuchse

D: Haken

E: Ladenetzteil

BRENNENSTUHL BF 3000 MA - INBETRIEBNAHME EIN-/AUSSCHALTEN DES STRAHLERS - 1

Während des Aufladens des Akkus leuchtet die rote LED der Akku-Ladeanzeige (B).

Wenn der Akku voll geladen ist, leuchtet die grüne LED der Akku-Ladeanzeige (B).

Ist der Akku nahezu leer, blinkt der Strahler 5 Mal auf und die rote LED der Akku-Ladeanzeige (B) blinkt dauerhaft. Danach wird der Strahler noch für ca. 10 Minuten weiter leuchten, bevor der Tiefentladeschutz das Licht abschaltet.

Somit bleibt noch genügend Zeit um die Arbeit zu beenden.

AUFLADEN DES AKKUS (C)

Laden Sie ihren Akku ausschließlich über das mitgelieferte Netzteil (E)

Um eine optimale Funktion zu gewährleisten empfehlen wir, den Akku bei der ersten Benutzung einmal vollständig zu entladen und wieder voll aufzuladen.
Anhand der Akku-Zustandsanzeige (B) (siehe Beschreibung oben) kann der Ladezustand des Akkus abgelesen werden.
Bei längerer Nichtbenutzung den Akku ungefähr alle 3 Monate aufladen, um eine lange Lebensdauer des Akkus zu gewährleisten.
Nach dem Aufladen die Ladebuchse unbedingt wieder mit der Verschlusskappe verschließen.

BEDIENUNGEN

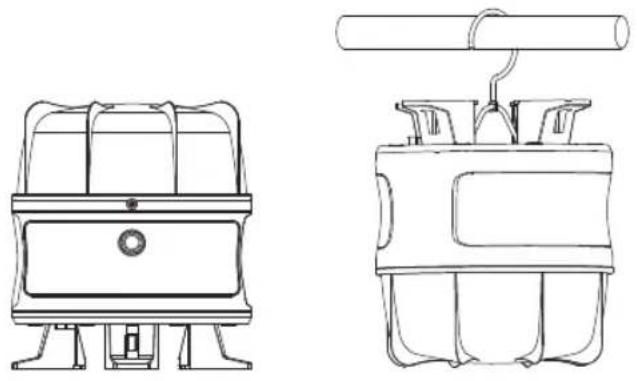

Stehend: Stellen Sie den Strahler auf eine trockene, ebene Fläche.

Hängend: Hängen Sie den Strahler an ein geeignetes Rohr.

BRENNENSTUHL BF 3000 MA - BEDIENUNGEN - 1

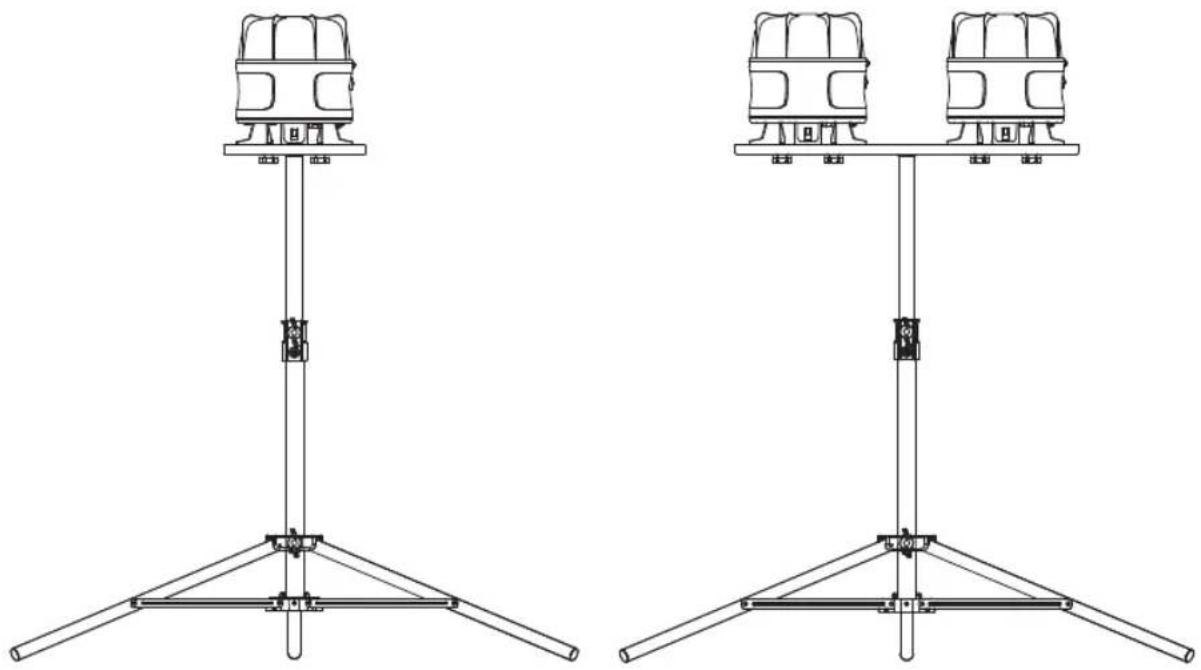

Mit Stativ (nicht im Lieferumfang enthalten)

Der Strahler kann auch einzeln oder im Doppel auf Brennenstuhl Stative montiert werden.

Werden zwei Strahler montiert, dann wird als Zubehör teilweise der Querträger

CB 70 1172640059 benötigt.

Passendes Zubehör finden Sie auf unserer Homepage www.brennenstuhl.com.

BRENNENSTUHL BF 3000 MA - BEDIENUNGEN - 2

Stehend geschraubt Einzel Strahler Stehend geschraubt

(nur TS 250 1170610020

und TS 170 1170610010

und TS 300 9171991100)

BRENNENSTUHL BF 3000 MA - BEDIENUNGEN - 3

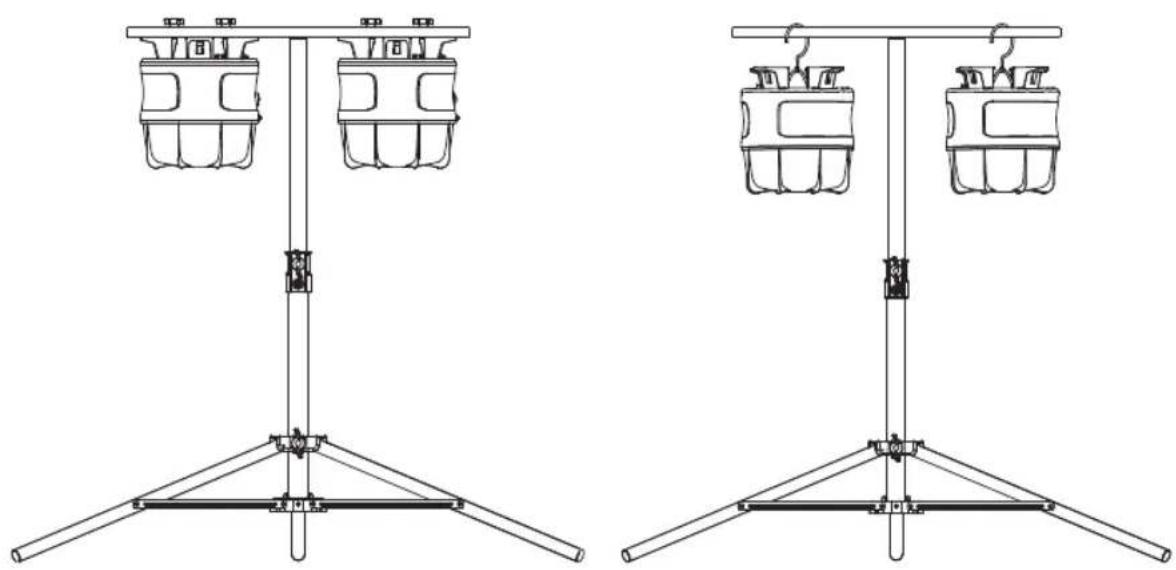

Hängend geschraubt Hängend mit Haken

KABELAUFWICKLUNG

Die Standfüße erlauben, für Transport und Lagerung, das Kabel aufzuwickeln.

WARTUNG

BRENNENSTUHL BF 3000 MA - WARTUNG - 1

ACHTUNG! Die LED-Leuchte enthält keine Komponenten, die gewartet werden müssen. Die Lichtquelle dieser Leuchte ist nicht ersetzbar; wenn die Lichtquelle ihr Lebensdauerende erreicht hat, ist die gesamte Leuchte zu ersetzen. Die Leuchte darf nicht geöff net werden.

REINIGUNG

Trennen Sie den Strahler vor der Reinigung von der Netzspannung. Verwenden Sie keine Lösungsmittel, ätzende Reinigungsmittel oder ähnliches. Benutzen Sie zur Reinigung nur ein trockenes oder leicht angefeuchtetes Tuch.

ENTSORGUNG

BRENNENSTUHL BF 3000 MA - ENTSORGUNG - 1

Elektrogeräte umweltgerecht entsorgen! Elektrogeräte gehören nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Möglichkeiten zur Entsorgung des ausgedienten Geräts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

BRENNENSTUHL BF 3000 MA - Elektrogeräte umweltgerecht entsorgen! Elektrogeräte gehören nicht in den Hausmüll! - 1

Batterien und Akkus dürfen nicht in den Hausmüll!

Als Verbraucher sind Sie gesetzlich verpflichtet, alle Batterien und Akkus bei einer Sammelstelle in Ihrer Gemeinde/Ihrem Stadtteil oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können, ansonsten bestehen mögliche Gefahren für die Umwelt und die menschliche Gesundheit.

BRENNENSTUHL BF 3000 MA - Batterien und Akkus dürfen nicht in den Hausmüll! - 1
