BF 3000 MA - Valaistus BRENNENSTUHL - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kannettava ladattava LED-projektori
Merkki	Brennenstuhl
Malli	BF 3000 MA
Teho	30 W
Mitat (P x L x K)	205 x 200 x 222,5 mm
Paino	1,57 kg
IP-luokka	IP54, IK08
Suojaluokka	III
Valonlähde	LED (ei vaihdettavissa)
Akku	Sisäänrakennettu ladattava
Mukana tuleva laturi	YN-15WA135100EU, tulo 100-240 V ~ 50/60 Hz, lähtö 13,5 V / 1,0 A
Latausaika	~ 4,5 h
Käyttölämpötila	-10 °C – +40 °C
Enimmäisvalaistuspinta-ala	456 m²
Tehotasot	100 %, 50 %, 25 % + sammutus
Akunkesto	Vaihtelee tehotason mukaan (tarkkaa arvoa ei ilmoitettu)
Käyttötavat	Pysty, ripustettu, jalustalla (valinnainen)
Mukana tulevat lisävarusteet	Koukku, kaapelituki, laturi kaapelilla
Huolto	Puhdista kuivalla tai hieman kostealla liinalla; älä käytä liuottimia
Turvallisuusohjeet	Älä katso suoraan valoon; älä käytä vaurioituneena; älä käytä himmentimen kanssa; ei IP54 latauksen aikana

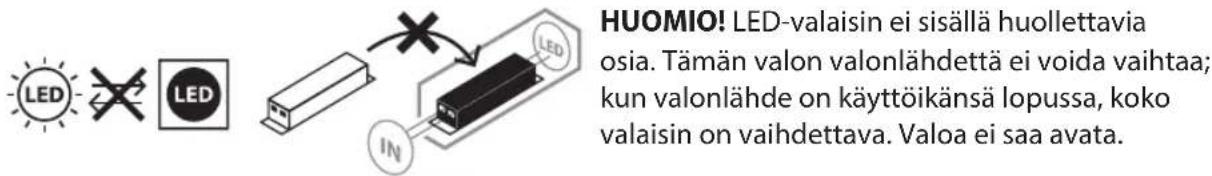

Korjattavuus	Valonlähde ei ole vaihdettavissa; vaihda koko projektori
Valmistaja	Brennenstuhl (osoitteet Ranskassa ja Sveitsissä)

Usein kysytyt kysymykset - BF 3000 MA BRENNENSTUHL

Kuinka projektori kytketään päälle ja pois päältä?

Käytä kytkintä (A). Paina sytyttääksesi 100 %:lla; peräkkäiset painallukset siirtävät 50 %:iin, 25 %:iin ja sammuttavat. Jos asento pysyy muuttumattomana yli 5 sekuntia, seuraava painallus sammuttaa projektorin.

Mitkä ovat käytettävissä olevat valotehotasot?

Projektorissa on kolme tehotasoa: 100 %, 50 % ja 25 %. Mitä pienempi teho, sitä pidempi akunkesto.

Kuinka akku ladataan?

Käytä vain mukana toimitettua laturia (E). Liitä se DC-liittimeen (C). Punainen merkkivalo (B) osoittaa latausta; vihreä tarkoittaa akun olevan täynnä. Sulje tiiviste latauksen jälkeen.

Mikä on täyden latauksen kesto?

Täysi lataus kestää noin 4,5 tuntia.

Mitä tehdä, jos akku on melkein tyhjä?

Projektori vilkkuu 5 kertaa ja punainen merkkivalo vilkkuu jatkuvasti. Toiminta-aikaa on jäljellä noin 10 minuuttia ennen alijännitesuojan aiheuttamaa sammutusta.

Voinko käyttää projektoria ulkona?

Kyllä, projektori on luokiteltu IP54 (roiskesuojattu) ja IK08 (iskunkestävä), mutta ei latauksen aikana.

Onko projektori vesitiivis latauksen aikana?

Ei, latauksen aikana IP54-suojausluokkaa ei taata. Varo altistamasta projektoria vedelle tai pölylle tämän vaiheen aikana.

Voinko vaihtaa LEDin, jos se lakkaa toimimasta?

Ei, valonlähdettä ei voi vaihtaa. Käyttöiän päätyttyä vaihda koko projektori.

Kuinka projektori puhdistetaan?

Irrota se ensin virtalähteestä. Käytä kuivaa tai hieman kosteaa liinaa. Älä koskaan käytä liuottimia tai hankaavia aineita.

Mitä tehdä, jos projektoria ei käytetä pitkään aikaan?

Lataa akku noin 3 kuukauden välein pidentääksesi sen käyttöikää. Säilytä projektoria kuivassa ja lämpötilaltaan maltillisessa paikassa.

KÄYTTÖOHJE BF 3000 MA BRENNENSTUHL

Käyttöohje Kannettava, akkukäyttöinen 360° LED-kohdevalaisin

BF 3000 MA

Huomio: Lue ennen kohdevalon käyttöä tämä käyttöohje huolellisesti lävitse ja säilytä se turvallisessa paikassa myöhempää tarvetta varten!

TURVALLISUUSOHJEET

1. Tarkista ennen kohdevalon jokaista käyttökertaa, ettei verkkolaitteessa ole minkäänlaisia vaurioita. Älä koskaan käytä kohdevaloa tai verkkolaitetta, jos havaitset vaurioita. Ota tässä tapauksessa yhteyttä sähköalan ammattilaiseen tai ilmoitettuun valmistajan asiakaspalveluun.

Ohjeen huomiotta jättäminen johtaa sähköiskun aiheuttamaan hengenvaaran!

1. Älä käytä kohdevaloa räjähdysalttiissa ympäristöissä, joissa on palavia nesteitä, kaasuja tai pölyä. Hengenvaara!
2. Pidä lapset poissa kohdevalon luota. Lapset eivät osaa arvioida sähkövirran aikaan samaa vaaraa.
3. Käytä laitteen kanssa vain mukana toimitettua verkkolaitetta ja johtoa. Muiden verkkolaitteiden tai autolatausjohtojen käyttö voi johtaa akkujen vahingoittumiseen tai räjähtämiseen!
4. Vältä suoraan valoon katsomista häikäistymisen välttämiseksi.
5. Tuhoutunutta suojusta ei voida vaihtaa. Kohdevalaisin on hävitettävä.
6. Tuote ei vastaa latauksen aikana IP54-luokitusta (pöly- ja roiskevesisuojattu).

Ei sovellu käytettäväksi ulkoisten himmentimien kanssa.

TEKNISET TIEDOT

LED-kohdevalo Muuntaja
Tyyppi BF 3000 MA Mallitunniste YN-15WA135100EU
Tuotenro 1171410301 Ottojännite 100-240 V
Teho 30 W Tuloverkkotaajuus 50-60 Hz
IP, IK	IP 54, IK 08	Antojännite	13,5 V
Suojausluokka	III	Antovirta	1,0 A
Lataustulo	13,5 V/1,0 A	Antoteho	13,5 W
Latausaika	~ 4,5 h	Aktiivitilan keskimääräinen hyötysuhde	84,92 %
Käyttölämpötila	-10°C – +40°C	Hyötysuhde alhaisella kuormituksella (10%)	80,95 %
Suojuksen mitat	∅ 200 x 85,8 mm	Kuormittamattoman tilan tehonkulutus	0,071 W
Mitat	205 x 200 x 222,5 mm	Tehokerroin	0,413
Paino	1,57 kg	Virta	0,4 A
maks. projisoitu pinta-ala:	456 m^2

Tämä LED-kohdevalo soveltuu sisä- ja ulkovalaistukseen.

KÄYTTÖÖNOTTO

KOHDEVALAISIMEN KYTKEMINEN PÄÄLLE JA POIS

Kytke kohdevalaisin päälle.

Kohdevalaisin palaa 100 prosentin kirkkaudella, tämän jälkeiset painallukset muuttavat kirkkautta vaiheissa 100 % – 50 % – 25 %, seuraava painallus sammuttaa valon.

Mitä pienempi on asetettu valoteho, sitä pidempään valo palaa.

Jos painikkeeseen ei ole koskettu 5 sekuntiin, sen uudelleen painaminen johtaa aina valon sammumiseen.

A: Virtapainike ja toimintapainike

D: Koukku

B: Akkutehon, tilan ja latauksen näyttö

E: Laturi

C: DC-latauspistoke

Akun latauksen aikana akun latausnäytön (B) punainen LED-valo palaa.

Kun akku on ladattu täyteen, akun latausnäytön (B) vihreä LED-valo palaa.

Jos akku on lähes tyhjä, kohdevalaisin vilkkuu 5 kertaa ja akun latausnäytön (B) punainen

LED-valo vilkkuu jatkuvasti. Tämän jälkeen kohdevalaisin palaa vielä n. 10 minuuttia ennen kuin syväpurkaussuoja sammuttaa sen.

Työn loppuunsaattamiseen on siis vielä riittävästi aikaa.

AKKUJEN LATAAMINEN (C)

Lataa akku vain mukana toimitetulla teholähteellä (E)

1. Optimaalisen toiminnan takaamiseksi suosittelemme, että akku tyhjennetään täysin ensimmäisellä käyttökerralla ja ladataan sitten täyteen.

2. Akun varaustilan voi lukea akun tilan näytöstä (B) (katso kuvaus yllä).

3. Jos akku on pitkäkestoisesti poissa käytöstä, lataa se noin kolmen kuukauden välein akun käyttöiän pidentämiseksi.

4. Sulje ehdottomasti latausliittimen suojus latauksen jälkeen.

KÄYTTÖTAVAT

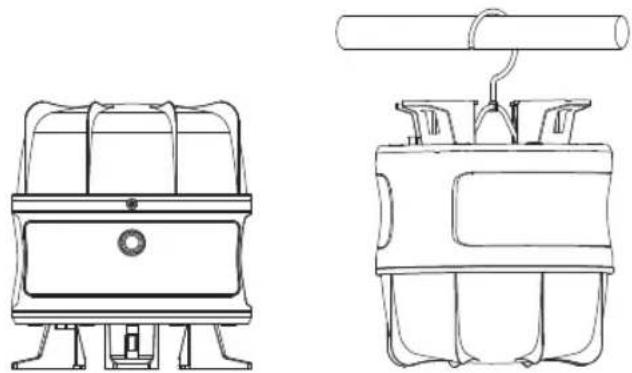

Pystyssä: Aseta kohdevalaisin kuivalle, tasaiselle pinnalle.

Ripustettuna: Ripusta kohdevalaisin soveltuvaan putkeen.

Jalustalla (si sisälly toimitukseen)

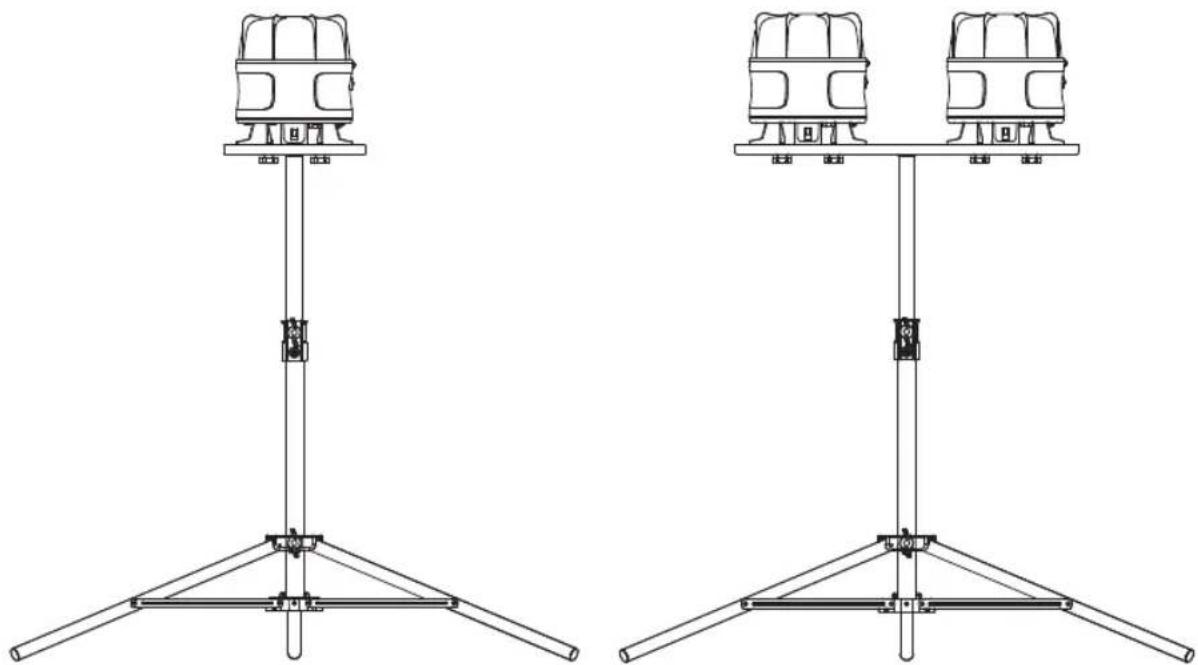

Yksi tai kaksi kohdevalaisinta voidaan myös asentaa Brennenstuhl-jalustaan.

Kahden kohdevalaisimen asentamiseen tarvitaan osittain lisävarusteena saatava poikkikannatin CB 70 1172640059.

Sopivat lisävarusteet löydät Internet-sivuiltamme osoitteesta www.brennenstuhl.com.

Pystyyn ruuvattu yksittäinen kohdevalaisin Pystyyn ruuvattu

(vain mallit TS 250 1170610020

ja TS 170 1170610010

ja TS 300 9171991100)

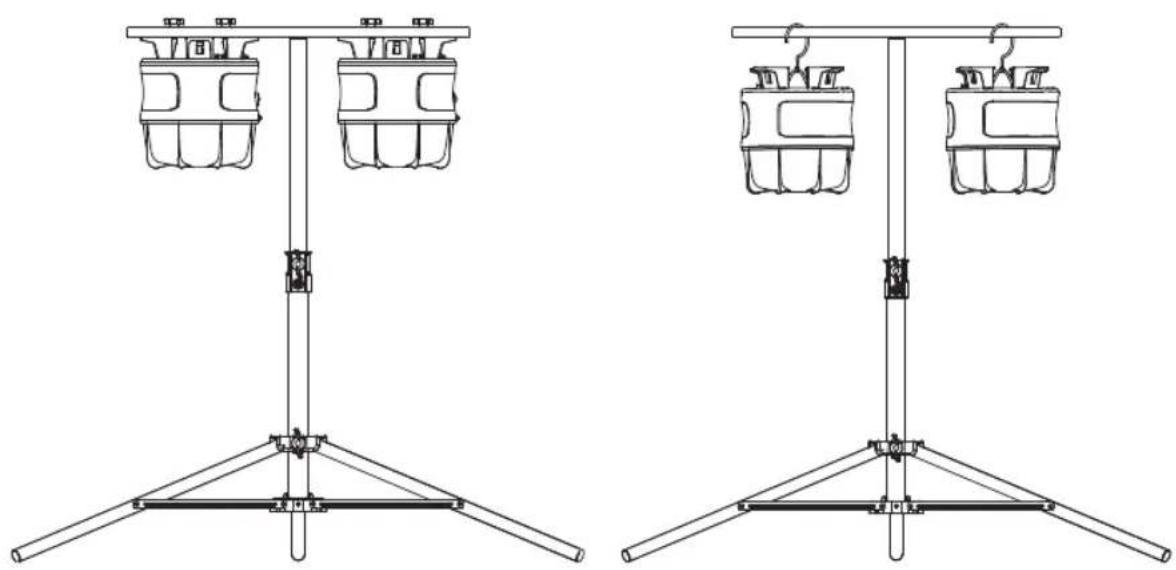

Ripustettu ruuvaamalla Ripustettu koukun avulla

KAAPELIN KELAUS

Kaapeli voidaan kuljetuksen ja varastoinnin ajaksi kelata jalkoihin.

HUOLTO

PUHDISTUS

Irrota kohdevalaisin verkkovirrasta ennen sen puhdistusta.

Älä puhdista laitetta liuotinaineilla, syövyttävillä puhdistusaineilla tai vastaavilla. Käytä puhdistamiseen vain kuivaa tai hieman kostutettua liinaa.

HÄVITTÄMINEN

Hävitä sähkölaitteet ympäristöystävällisesti!

Sähkölaitteita ei saa hävittää kotitalousjätteen mukana!

Vanhoja sähkö- ja elektroniikkalaitteita koskevan eurooppalaisen direktiivin 2012/19/EU mukaan käytetyt sähkölaitteet on kerättävä erikseen ja toimitettava kierrätyspisteeseen ympäristöä kunnioittaen.

Tietoja vanhan laitteen hävittämismahdollisuuksista saat kunnan- tai kaupunginviranomaisilta.

Paristoja ja akkuja ei saa hävittää kotitalousjätteen joukossa!

Käyttäjällä on lakisääteinen velvollisuus hävittää paristot ja akut kunnan/kaupunginosan keräyspisteessä tai viedä ne liikkeeseen hävitettäväksi ympäristön suojelemiseksi. Määräyksen laiminlyönti johtaa mahdollisiin ympäristö- ja terveysvaaroihin.

EU-VAATIMUSTENMUKAISUUSVAKUUTUS

EU-vaatimustenmukaisuusvakuutus on saatavissa valmistajalta.

VALMISTAJA

Lisätietoja löydät kotisivultamme kohdasta Palvelu/usein kysytyt kysymykset osoitteessa www.brennenstuhl.com.
