BRUKSANVISNING DCD935 DEWALT

Nedenstående definitioner beskriver

sikkerhedsniveauet for hvert enkelt signalord.

Opladningsprocedure (fi g. 1)

Se batteripakkens opladningstilstand i nedenstående skema.

Opladningstilstand

Gear med tre hastigheder (fi g. 4–5)

Les brukerhåndboken för bruk.

POSISJON FOR DATOKODE

1. Ta av den beskyttende batterihetten för du setter batteripakken i laderen eller verktøy (fig. 3A).
2. Sett den beskyttende batterihetten over kontaktene med en gang du tar batteripakken ut av laderen eller verktøyet (fig. 3B).

Alltid vikle ut kabelen fullstendig när du bruker en kabeltrommel.

MONTERING OG JUSTERING

Du har valt ett DEWALT-verktyg. År av erfarenhet, grundlig produktutveckling och innovation gör DEWALT till en av de pålitligaste partnema för fackmannamässiga elverktygs-användare.

Tekniska data

		DCD925	DCD920	DCD935	DCD930	DCD945	DCD940
Spänning	V_ic	18	18		14,4		14,4
Typer		12	11	12	11	12	11
Batterityp		NIMH/LI-jon	NIMH/LI-jon	NIMH/LI-jon	NIMH/LI-jon	NIMH	NIMH
Strömmatning	W	450	450	325	325	285	285
Frigångshastighet
1:a växel	min ^1	0–500	0–500	0–425	0–425	0–425	0–425
2:a växel	min ^1	0–1 250	0–1 250	0–1 200	0–1 200	0–1 200	0–1 200
3:e växel	min ^1	0–2 000	0–2 000	0–1 800	0–1 800	0–1 800	0–1 800
Slaghastighet
1:a växel	min ^1	0–8 500	-	0–7 225	-	0–7 225	-
2:a växel	min ^1	0–21 250	-	0–20 400	-	0–20 400	-
3:e växel	min ^1	0–34 000	-	0–30 600	-	0–30 600	-
Max. vridmoment	Nm	55	55	50	50	44	44
Chuck-kapacitet	mm	1,5–13	1,5–13	1,5–13		1,5–13	1,5–13
Maximal bormingskapacitet
Trä	mm	50	50	45	45	38	38
Metall	mm	13	13	13	13	13	13
Murverk	mm	16	16	14	14	13	13
Vikt (utan batteripaket)	kg	1,82	1,7	1,79	1,68	1,79	1,68
L_VA (ljudtryck)	dB(A)	88	77	88	77	88	77
K_VA (ljudtryck, osäkerhet)	dB(A)	3	3	3	3	3	3
L_WA (ljudstyrka)	dB(A)	99	88	99		88	99
K_WA (ljudstyrka, osäkerhet)	dB(A)	3	3	3		3	3

Vibration, totalvärden (triaxvektor-summa) fastställd i enlighet med EN 60745:

Vibration, emissionsvärde ahBorming i metall
h,D=	m/s	<2,5	<2,5	<2,5	<2,5	<2,5	<2,5
Osäkerhet K=	m/s	1,5	1,5	1,5		1,5	1,5	1,5
Vibration, emissionsvärde ahSlagborming
h,D=	m/s	10,5	-	10,5		-	10,5	-
Osäkerhet K=	m/s	1,8	-	1,8		-	1,8	-

SVENSKA

Vibration, emissionsvärde a h
Inskruvning:
a_h,D =	m/s2	<2,5	<2,5	<2,5	<2,5	<2,5
Osäkerhek= m/s2		1,5		1,5	1,5	1,5	1,5	1,5

Vibrationsemissionsnivån som anges i det här informationsbladet har mätts i enlighet med ett standardprov i EN 60745 och kan användas för att jämföra ett verktyg med ett annat. Det kan användas för en preliminär uppskattning av exponering.

WARNING: De deklarerade vibrationsemissionsnivaema representerar verktygets huvudtillämpningar. Om verktyget används för andra tillämpningar, med andra tillbehör eller är bristfälligt underhållet, kan vibrationsemissionen vara annorlunda. Detta kan betydligt reducera mängden vibration som användaren utsätts för under hela arbetsperioden.

En uppskattning av exponeringsnivån för vibration bör också ta med i beräkningen de tider när verktyget stängs eller när den kör men inte utför något arbete. Det kan betydligt reduce mångden vibration som användaren utsätts för under hela arbetsperioden.

Identifiera ytterligare säkerhetsåtgårder för att skydda maskinskötaren från effekterna av vibration som att underhålla verktyget och tillbehören, hålla händerna varma, organisering av

arbetssättet.

Batteripaket		DE9180	DE9503	DE9140		DE9502	DE9501
Batterityp			Li-jon	NIMH	Li-jon	NIMH	NIMH
Spänning	V_DC	18	18	14,4	14,4	12
Kapacitet	A_1	2,0	2,6	2,0		2,6	2,6
Vikt	kg	0,68	1,0	0,58	0,86	0,69

Laddare		DE9135	DE9116
Elnätets spänning	V_AC	230	230
Batterityp		NiCd/NiMH/Li-jon	NiCd/NiMH
Ca, laddningstid	min	40(2,0 Ah batteripaket)	60(2,0 Ah batteripaket)
Weight	kg	0,52	0,4

Säkringar:

Europa 230 V verktyg 10 ampere, elnät

Defi nitioner: Säkerhetsriktlinjer

Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler.

FARA: Indikerar en omedelbart riskfylld situation som, om den inte undviks, kommer att resultera i dödsfall eller allvarlig personskada.

VARNING: Indikerar en potentiellt riskfylld situation som, om den inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada.

Indikerar en potentiellt riskfylld situation som, om den inte undviks, kan resultera i mindre eller medelmättig personskada.

OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada.

för elektrisk stöt.

Anger risk för eldsvåda.

SVENSKA

EG-deklaration om överensstämmelse

MASKINDIREKTIV

DCD925, DCD920, DCD935, DCD930, DCD945, DCD940

DEWALT deklarerar att dessa produkter, beskrivna under Tekniska data uppfyller:

2006/42/EG, EN 60745-1, EN 60745-2-1, EN 60745-2-2.

Dessa produkter uppfyller dessutom direktiv 2004/108/EC och 2011/65/EU. För mer information, var god kontakta DEWALT på följande adress, eller se handbokens baksida.

Undertecknad är ansvarig för sammanställning av den tekniska filen och gör denna förklaring å DEWALTs vägnar.

Horst Grossmann

Vice Verkställande Direktor, Teknik och Produktutveckling

WARNING: Läs bruksanvisningen för att minska risken för personskada.

Allmänna säkerhetsvarningar för elverktyg

WARNING! Läs alla

säkerhetsvarningar och alla instruktioner. Underlåtenhet att följa varningarna och instruktionerna kan resultera i elektrisk stöt, eldsvåda och/eller allvarlig personskada.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA REFERENS

Termen "elverktyg" i varningar, syftar på ditt eldrivna elverktyg (anslutet via sladd till eluttag), eller ditt batteridrivna (sladdlösa) elverktyg.

1) SÄKERHET I ARBETSLOKALEN

a) Håll arbetsområdet rent och väl belyst. Fullbelamrade eller mörka områden inbjuder till olyckor.

b) Använd inte elverktyg i explosiva miljöer, så som i närheten av lättantändliga

vätskor, gaser eller damm. Elverktyg åstadkommer gnistor som kan antända damm och gaser.

c) Håll barn och åskådare på avständ när elverktyget används. Distraktioner kan få dig att förlora kontrollen.

2) ELSÄKERHET

a) Elverktygets kontakt måste passa eluttaget. Kontakten bör aldrig, på något som helst sätt, modifieras. Använd inte adapterkontakter med jordade elverktyg. Icke modifierade kontakter och passande eluttag minskar risken för elektrisk stöt.

b) Undvik kroppskontakt med jordade ytor, så som rör, element, spisar och kylskåp. Ökad risk för elektrisk stöt föreligger om din kropp är jordad.

c) Utsätt inte elverktyg för regn eller våta miljöer. Risken för elektrisk stöt ökar om vatten kommer in i elverktyget.

d) Använd inte sladden på olämpligt sätt. Använd aldrig sladden för att bära, dra eller dra ur kontakten till elverktyget. Håll sladden borta från hetta, olja, vassa kanter och rörliga maskindelar. En skadad eller tiltrasslad sladd ökar risken för elektrisk stöt.

e) Vid användande av elverktyget utomhus bör en förlängningssladd anpassad för utomhusbruk användas. Användande av sladd anpassad för utomhusbruk minskar risken för elektrisk stöt.

f) Om användning av elverktyg i fuktiga miljöer inte går att undvika, skall strömtillförsel med jordfelsbrytare (residual current device, RCD) användas. Att använda en jordfelsbrytare, reducerar risken för elektrisk stöt.

3) PERSONSÄKERHET

a) Var alert, håll ögonen på vad du gör och använd sunt förnuft då du använder ett elverktyg. Använd inte elverktyg då du är trött eller påverkad av droger, alkohol eller läkemedel. Ett ögonblicks ouppmärksamhet under användande av ett elverktyg kan resultera i allvarlig personskada.

b) Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning så som andningsskydd, halkfria skyddsskor, hjälm och hörselskydd, använda på lämpligt sätt minskar personskador.

c) Förhindra att verktyget startas av misstag. Se till att strömbrytaren står i AV-läge, före du kopplar verktyget till strömkälla och/eller batteripaket, eller då du lyfter eller bär det. Att bära elverktyg med

SVENSKA

fingret på strömbrytaren eller att koppla på strömmen då strömbrytaren är påslagen inbjuder till olyckor.

d) Avlägsna alla justeringsnycklar och skiftnycklar innan elverktyget slås på. En skiftnyckel eller skruvnyckel som sitter kvar i en roterande del av ett elverktyg kan orsaka personskada.

e) Sträck dig inte för långt. Ha alltid säkert fotfäste och balans. Det ger bättre kontroll över elverktyget i oväntade situationer.

f) Bär lämplig klädsel. Bär inte löst hängande kläder eller smycken. Håll här, kläder och handskar borta från rörliga maskindelar. Löst hängande kläder, smycken och långt här kan fastna i rörliga maskindelar.

g) Om utrustning tillhandahålls för utsugning och insamling av damm, försäkra dig om att de är anslutna och använda på rätt sätt. Användande av damminsamlingssystem, kan reducera dammrelaterade faror.

4) ANVÄNDNING OCH VÅRD AV ELVERKTYG

a) Pressa inte för hårt på elverktyget. Använd rätt elverktyg för rätt uppgift. Elverktyget kommer att utföra arbetet bättre och säkrare om det används för arbete på den nivå det är avsett för.

b) Använd inte elverktyget om det inte kan slås av och på med strömbrytaren. Ett elverktyg som inte kan kontrolleras via strömbrytare är farligt att använda och måste repareras.

c) Koppla ur kontakten från strömkällan och/eller batteripaketet från elverktyget före du gör justeringar, byter tillbehör, eller lägger undan elverktyget. Sådana förebyggande säkerhetsåtgärder minskar risken för att elverktyget slås på av misstag.

d) Förvara oanvända elverktyg utom räckhåll för barn och låt inte personer som inte känner till elverktygets funktioner och de här instruktionerna, använda elverktyget. Elverktyg är farliga om de sätts i händema på användare utan träning.

e) Vård av elverktyg. Kontrollera om det finns rörliga delar som inte sitter rätt eller som har fastnat, delar som är trasiga eller annat som kan påverka elverktygets funktion. Om elverktyget är skadat bör det repareras före det används. Många olyckor orsakas av bristfälligigt underhållna elverktyg.

f) Håll skärverktyg skarpa och rena. Om skärverktyg är väl underhållna med skarpa eggar minskar det risken för att de ska fastna och det gör dem lättare att kontrollera.

g) Använd elverktyget, tillbehör och bitar osv. i enlighet med de här instruktionerna och med hänsyn till arbetsförhållanden och det arbete som skall utföras. Användande av elverktyget för andra ändamål än det är menat för, kan orsaka farliga situationer.

5) ANVÄNDNING OCH VÅRD AV ELVERKTYG

a) Ladda enbart med laddare som specificerats av tillverkaren. En laddare som är lämplig för en typ av batteripaket kan orsaka brandfara om den används med ett annat batteripaket.

b) Använd elverktyg enbart med batteripaket som är speciellt avsedda för verktyget. Användande av annat batteripaket kan medföra risk för skada och brand.

c) När batteripaket inte används bör det hållas borta från andra metallföremål som gem, slantar, nycklar, spikar, skruvar och andra små metallföremål som kan skapa kontakt mellan de två polerna. Kortslutning mellan batteriets poler kan orsaka brännskada eller brand.

d) Under olämpliga förhållanden kan vätska spruta ut från batteriet. Undvik kontakt. Vid oavsiktlig kontakt, spola med vatten. Om vätskan kommer i kontakt med ögonen, sök också läkarhjälp. Vätska som sprutar ur batteriet kan orsaka sveda och brännskador.

6) SERVICE

a) Låt enbart kvalificerad reparatör som använder identiska ersättningsdelar reparera ditt elverktyg. Det kommer att garantera uppehållande av elverktygets säkerhet.

Tillkommande specifi ka säkerhetsregler för borrar/skruvdragare/slagborrmaskiner

- Använd öronskydd vid slagborming. Att utsättas för buller kan orsaka hörselförlust.

- Använd extra handtag, om sådana levereras med verktyget. Förlust av kontroll kan orsaka personskada.

- Håll verktyget via isolerade greppytor när du utför ett arbete där kapningsverktyget kan komma i kontakt med dold träddragning eller med sin egen sladd. Sågningstillbehör som kommer i kontakt med en strömförande tråd kan göra exponerade metalldelar hos elverktyget strömförande och ge handhavaren en elektrisk stöt.

SVENSKA

• Använd klämmor eller annan praktisk metod för att förankra och stödja arbetsstycket på en stabil plattform. Att hålla arbetet med handen eller mot din kropp är instabilt, och kan leda till förlust av kontroll.
• Bär öronskydd vid slagbormning under utdragna tidsperioder. Att utsättas för högt buller under lång tid kan orsaka hörselförlust. Temporär förlust av hörseln eller allvarlig skada på trumhinnan kan orsakas av de höga ljudnivåer som uppstår genom slagborming.
• Bär skyddsglasögon eller annat ögonskydd. Hamrande och borrande verksamhet gör att flisor flyger omkring. Flygande partiklar kan orsaka permanent ögonskada.
• Slagborrspetsar och verktyg blir heta under arbete. Bär handskar när du vidrör dem.

Inneboende risker

Följande risker är naturligt förekommande vid användningen av stötborrar:

- Personskador orsakade av att vidröra verktygets roterande eller heta delar.

Trots applicering av de relevanta säkerhetsbestämmelsema och implementeringen av säkerhetsapparater kan vissa återstående risker inte undvikas. Dessa är:

• Hörselnedsättning.
• Risk för att klämma fingrar vid byte av tillbehör.
• Hälsorisker orsakade av inandning av damm som uppstår vid arbete med trä.
• Risk för personskada på grund av flygande partiklar.
• Risk för personskada på grund av långvarig användning.

Verktygsmärkning

Följande bildkoder visas på verktyget:

Läs bruksanvisningen före användandet.

DATUMKODPLACERING

Datumkoden, som också inkluderar tillverkningsåret, finns tryckt på ytan på den käpa som bildar monteringsskarven mellan verktyget och batteriet.

Exempel:

2012 XX XX

Tillverkningsår

Viktiga säkerhetsinstruktioner för alla batteriladdare

SPARA DESSA INSTRUKTIONER: Denna bruksanvisning innehåller viktiga säkerhets- och användningsinstruktioner för DE9135/DE9116.

- Innan du använder laddaren, läs igenom alla instruktioner och vamingar på laddaren, batteripaketet och den produkt som batteripaketet skall användas i.

FARA! Fara för elektrisk stöt. Laddningspolerna är strömförande med 230 volt. Stick inte in ledande föremål. Det kan orsaka elektrisk stöt eller död med elektrisk ström.

WARNING! Fara för elektrisk stöt. Släpp inte in vätska i laddaren. Det kan leda till elektrisk stöt.

SE UPP! Fara för brännskada. Minska risken för personskada genom att enbart ladda laddningsbara batterier från DEWALT. Andra batterier kan explodera och orsaka person- och materialskada.

SE UPP! Under vissa omständigheter, då laddaren är kopplad till väggkontakt, kan de blottade laddningskontakterna inuti laddaren kortslutas av främmande föremål. Främmande ledande föremål, så som – men inte begränsat till – stålull, aluminiumfolie eller ansamling av metallpartiklar, bör hållas borta från laddarens häligheter. Koppla alltid ur laddaren från elkontakten när det inte finns något batteripaket i hålet. Koppla ur laddaren före rengöring.

• Försök INTE ladda batteripaketet med andra laddare än de som ingår i den här bruksanvisningen. Laddaren och batteripaketet är specialkonstruerade för att fungera tillsammans.
• Den här laddaren är inte avsedd att användas för något annat än laddning av återladdningsbara batterier från DEWALT. All annan användning kan orsaka brandfara eller risk för elektrisk stöt.
• Utsätt inte laddaren för regn eller snö.
• Dra i kontakten i stället för i sladden när laddaren kopplas ur. Det minskar risken för skada på den elektriska sladden och kontakten.
• Se till att sladden ligger så att den inte går att trampa på, snava över eller på annat sätt blir utsatt för skada eller påfrestning.
• Använd inte förlängningssladd om det inte är absolut nödvändigt. Användande av olämplig

förlängningssladd kan resultera i brandfara eller elektrisk stöt eller dödande med elektrisk ström.

• Placera inte föremål ovanpå laddaren och placera inte laddaren på en mjuk yta som kan blockera ventilationsspringorna och på så sätt orsaka för stor inre upphettning. Placera laddaren långt från värmekällor. Laddaren ventileras genom ventilationsspringor ovanpå och under laddarens hus.
• Använd inte laddare med skadad sladd eller stickpropp — byt genast ut dem.
• Använd inte laddaren om den har fått en kraftig stöt, har tappats i golvet eller på annat sätt skadats. Ta den till en auktoriserad reparatör.
• Montera inte isär laddaren. Ta den istället till en auktoriserad reparatör när service eller reparation behövs. Felaktig åtemontering kan resultera i risk för elektrisk stöt, dödande med elektrisk ström eller brand.
• Koppla ur laddaren från eluttagen före rengöring. Det minskar risken för elektrisk stöt. Att ta bort batteripaketet minskar inte risken.
  • Försök ALDRIG koppla ihop två laddare.
• Laddaren är utformad för att drivas med standard 230V hushållsel. Försök inte använda den med annan spänning. Detta gäller inte billaddaren.

SPARA DE HÄR INSTRUKTIONERNA

Laddare

DE9116-laddaren accepterar NiCd- och NiMH-batterier inom intervallet 7,2 V till 18 V.

DE9135-laddaren accepterar NiCd-NiMH-eller Li-jon-batterier inom intervallet 7,2 V till 18 V.

Dessa laddare behöver inga justeringar, och är konstruerade för att vara så lätta som möjligt att använda.

Laddningsprocedur (fi g. 1)

FARA: Risk för död med elektrisk ström. Laddningspolerna är strömförande med 230 volt. Stick inte in ledande föremål. Fara för elektrisk stöt eller död med elektrisk ström.

1. Sätt laddaren (l) i ett lämpligt uttag innan du sätter i batteripaketet.

2. Sätt batteripaketet i laddaren. Den röda (laddnings) lampan kommer då att blinka oavbrutet, vilket visar att laddningen har satt igång.

3. När laddningen är avslutad kommer detta att visas genom att den röda lampan börjar LYSA. Paketet är då helt laddat och kan användas genast eller lämnas i laddaren.

OBS: För att säkerställa maximal prestation och livslängd hos NiCd-, NiMH- och Li-jon-batterierna, ladda batteriet under minst 10 timmar före första användning.

Laddningsprocess

Se tabellen nedan för batteripaketets laddningsstatus.

Laddningsstatus

laddar	- - - - - -
fulladdat
fördröjning för att paketet är varmt/kallt		- - - - -
bytt ut batteripaketet	●●●●●●●●●●
problem	●● ●● ●● ●●

Automatisk Uppfriskning

Automatiskt uppfriskningsläge jämnar ut eller balanserar de individuella cellerna i batteripaketet till deras topp-kapacitet. Batteripaket bör uppfriskas varje vecka eller närhelst paketet inte längre levererar samma mängd arbete.

För att uppfriska ditt batteripaket, placera batteriet i laddaren som vanligt. Lämna batteripaketet under åtminstone 10 timmar i laddaren.

Het/kall paketfördröjning

När laddaren upptäcker ett batteri som är för varmt eller för kallt, startar den automatiskt en het/kall paketfördröjning, vilket skjuter upp laddningen tills batteriet har nätt en lämplig temperatur. Därefter växlar laddaren automatiskt till paketets laddningsläge. Denna funktion garanterar maximal livslängd för batteriet.

ENDAST FÖR BATTERIPAKET MED LI-JON

Li-jon-batterier är konstruerade med ett elektroniskt skyddssystem som skyddar batteriet mot överbelastning, överhettning eller för mycket urladdning.

Detta verktyg kommer automatiskt att koppla från det om det elektroniska skyddssystemet aktiveras. Om detta inträffar, låt Li-jon-batteriet sitta i laddaren till dess det är full-laddat.

Viktiga Säkerhetsinstruktioner för alla batteripaket

Se till att inkludera katalognummer och spänning när du beställer utbytesbatteripaket.

SVENSKA

Batteripaketet är inte fullt laddat vid leverans. Läs säkerhetsinstruktionerna nedan innan du använder batteripaketet och laddaren. Följ sedan de laddningsprocedurer som beskrivs.

LÄS ALLA INSTRUKTIONER

• Du skall inte ladda eller använda batteriet i explosiva miljöer, så som i närhet av lättantändliga vätskor, gaser eller damm. Att sätta i eller ta ut batteriet från laddaren kan antända damm eller rökgaser.
• Ladda batteripaketen enbart i DEWALT-laddare.
• Stänk INTE på batteripaketet med vatten eller andra vätskor och doppa det inte i dem.
• Verktyget och batteripaketet skall inte förvaras eller användas i miljöer där temperaturen kan nå eller överstiga 40 °C (105 °F) (så som utomhusskjul eller metallbyggnader under sommarmånaderna).

FARA: Försök aldrig att öppna

batteripaketet av någon anledning. Om batteripaketets fodral är sprucket eller skadat, sätt inte in det i laddaren. Krossa, tappa eller skada inte batteripaketet. Använd inte ett batteripaket eller en laddare som har fått ett hårt slag, tappats, blivit överkörda eller skadade på något sätt (dvs. genomstuckits med en spik, träffats av en hammare, trampats på). Elektrisk stöt eller dödande elchock kan uppstå. Skadade batteripaket bör återsändas till servicecenter för återvinning.

SE UPP! När verktyget inte används, skall det placeras liggande på sidan, på stabilt underlag och på ett ställe där det inte kan snavas över eller falla ner. Vissa verktyg med stora batteripaket kan stå upprätt på batteripaketet men kan lätt vältas.

SPECIELLA SÄKERHETSINSTRUKTIONER FÖR NICKELKADMIUM (NiCd) OCH NICKELMETALLHYDRID (NiMH)

• Bränn inte batteripaketet även om det är svårt skadat eller helt uttjänt. Batteripaketet kan explodera i eld.
• En liten läcka av vätskan från batteripaketets celler kan uppstå under extrem användning eller temperatur. Detta betyder inte att batteripaketet slutat fungera.

Men om den yttre förseglingen går sönder: a. och du får batterivätska på huden, tvätta genast med tvål och vatten under flera minuter.

b. Om du får batterivätska i ögonen skall du spola med rent vatten i minst 10 minuter och omedelbart söka läkarvård. (Medicinsk anmärkning: Vätskan är en lösning med 25–35 procent kaliumhydroxid.)

SÄRSKILDA SÄKERHETSINSTRUKTIONER FÖR LITIUMJON (Li-Ion)

• Bränn inte batteripaketet även om det är svårt skadat eller helt uttjänt. Batteripaketet kan explodera i eld. Giftiga rökångor och ämnen bildas när litiumjonbatterier brinner.
• Om batteriinnehållet kommer i kontakt med huden, tvätta omedelbart där med mild tvål och vatten. Om batterivåtska kommer i ett öga, sköly det öppna ögat med vatten i 15 minuter eller tills det slutar vara irriterat. Om du behöver söka medicinsk hjälp, är batteriets elektrolyt sammansatt av en blandning av vätskor av organiska karbonat och litiumsalter.
• Innehållet i öppnade battericeller kan orsaka irritation hos andningsorganen. Släpp in frisk luft. Om symptomen kvarstår, sök medicinsk hjälp.

G! Risk för brännskada Batterivätskan kan antändas om den utsätts för gnistor eller lågor.

Batterilock (fi g. 3)

Ett batteriskyddslock finns som täcker det losstagna batteripakets kontakter. Om batteripaketet inte har skyddslocket på, kan lösa metallföremål kortsluta kontakterna och orsaka brandfara, samt skada batteripaketet.

1. Ta av batteriskyddslocket innan du sätter in batteripaketet i laddaren eller verktyget (fig. 3A).
2. Sätt på skyddslocket omedelbart efter det att du tagit ut batteripaketet ur laddaren eller verktyget (fig. 3B).

WARNING! Se till att batteriskyddslocket sitter på plats innan du lägger undan eller bär det losstagna batteripaketet.

Batteripaket

BATTERITYP

DCD925 och DCD920 arbetar med batteripaket på 18 volt.

DCD935 och DCD930 arbetar med batteripaket på 14,4 volt.

DCD945 och DCD940 arbetar med batteripaket på 12 volt.

Förvaringsrekmendationer

1. Den bästa förvaringsplatsen är en som är sval och torr, långt bort från direkt solljus och för mycket värme eller kyla. För optimal batterifunktionalitet och livslängd, förvara batteripaket vid rumstemperatur när de inte används.

OBS: Batteripaket med li-jon-batterier bör varaull-laddade när de förvaras.

1. Långvarig förvaring skadar inte batteripaketet eller laddaren. Under korrekta förhållanden kan de förvaras upp till 5 år.

Etiketter på laddare och batteripaket

Förutom bilderna i den här bruksanvisningen, visar etiketterna på laddaren och batteripaketet följande symboler:

Läs bruksanvisningen före användandet.

Batteri laddas.

Batteri laddat.

Batteri defekt.

Fördröjning för varmt/kallt paket.

Stick inte in ledande föremål.

Ladda inte skadade batteripaket.

Använd enbart med DEWALT batteripaket, andra kan explodera och orsaka personskada och materiella skador.

Utsätt inte för vatten.

Byt omedelbart ut defekta sladdar.

Ladda enbart i temperaturer mellan 4 °C och 40 °C.

Omhänderta batteripaket på ett miljövänligt sätt.

Bränn inte batteripaketen NiMH, NiCd+ och Li-Ion.

NiMH Laddar batteripaket NiMH och NiCd NiCd batteripaket.

Li Ion Laddar batteripaket Li-Ion.

Se Tekniska data angående laddningstid.

Förpackningsinnehåll

Förpackningen innehåller:

1 sladdlös stötborr (modellema DCD945, DCD935, DCD925)
1 sladdlös bordrivare med handtag på mitten (modellema DCD940, DCD930, DCD920)
1 Li-jon batteripaketet (L1-modellerna)
2 Li-jon batteripaketet (L2-modellerna)
2 NiMH batteripaketet (B2-modellerna)
3 NiMH batteripaketet (B3-modellerna)
1 Satslåda
1 Laddare
1 Sidohandtag
1 Instruktionshandbok
1 Sprängskiss

OBS: Batteripaket och laddare är inte inkluderade med N-modellema.

• Kontrollera med avseende på skada på verktyget, på delar eller tillbehör som kan tänkas ha uppstått under transporten.
• Ta dig tid att grundligt läsa och förstå denna handbok före användning.

Beskrivning (fig. 1, 2)

WARNING: Modifiera aldrig elverktyget eller någon del av det. Skada eller personskada skulle kunna uppstå.

a. Triggeromkopplare
b. Framåt/back-knapp
c. Lysdiodljus
d. Chuck

e. Reglage för vridmomentjustering

f. Lägeskontroll-reglage
g. Växelbytare
h. Sidohandtag

i. Huvudhandtag
j. Batteripaket
k. Uppsläppsknappar för batteri
1. Laddare

SVENSKA

AVSEDD ANVÄNDNING

Dessa bormaskiner/skruvdrivare/slagbormaskiner har konstruerats för yrkesmässig borning, slagborrning och skruvdragning.

Använd INTE under våta förhållanden eller i närheten av lättantändliga vätskor eller gaser.

Dessa bormaskiner/drivare/slagbormaskiner är yrkesmässiga elverktyg. LÄT INTE bam komma i kontakt med verktyget. Överinseende erfordras när oerfarna användare använder detta verktyg.

Elsäkerhet

Den elektriska motorn har utformats enbart för 1 spänning. Kontrollera alltid att batteripaketets spänning motsvarar spänningen på märkplåten. Försäkra dig också om att laddarens spänning motsvarar elnätets spänning.

Din DEWALT-laddare är dubbelisolerad i enlighet med standard EN 60335 och behöver därför inte en jordad sladd.

Om elsladden är skadad, måste den bytas ut mot en specialgjord sladd, som finns att få från DEWALTS serviceorganisation.

Användning av Förlängningssladd

En förlängningssladd bör inte användas, såvida den inte är absolut nödvändig. Använd en godkänd förlängningssladd, lämplig för din laddares strömmatning (se Tekniska data). Minsta ledningsstorlek är 1 mm ^2 ; maximala längden är 30 m.

Vid användning av en sladdvinda, dra alltid ut sladden helt och hållet.

MONTERING OCH INSTÄLLNINGAR

VARNING! Avlägsna alltid batteripaketet före montering och inställning. Stäng alltid av verktyget innan du sätter in eller tar ut batteripaketet.

WARNING! Använd enbart DEWALT batteripaket och laddare.

Insättning och Borttagning av Batteripaket från Verktyget (fi g. 2)

WARNING: För att minska risken

för allvarlig personskada, stäng av verktyget och koppla bort batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. En oavsiktlig igångsättning kan orsaka personskada.

OBS: Se till att ditt batteripaket (j) är helt uppladdat.

ATT INSTALLERA BATTERIPAKETET I VERKTYGETS HANDTAG

1. Passa in verktygets bas med skåran inuti verktygets handtag (fig. 2).
2. Dra batteripaketet med fast hand in i handtaget tills du hör att låset snäpper på plats.

ATT TA UT BATTERIPAKETET UR VERKTYGET.

1. Tryck på lösgöringsknapparna (k) och dra batteripaketet med fast hand ut ur verktygets handtag.

2. Sätt in batteripaketet i laddaren så som beskrivs i laddar-avsnittet i denna handbok.

För att sätta på verktyget, tryck på avtryckaromkopplaren (a). För att stänga av verktyget, släpp upp avtryckaromkopplaren. Ditt verktyg är utrustat med en broms. Chucken kommer att stanna så snart avtryckaromkopplaren har släppts helt och hålet.

OBS: Konstant användning inom variabel hastighet-intervallet rekommenderas inte. Det kan skada omkopplaren och bör undvikas.

Sidohandtag (fi g. 1)

G: För att minska risken för personskada, använd ALLTID verktyget med sidohandtaget ordentligt påmonterat. Underåtenhet att göra detta kan resultera i att sidohandtaget halkar under arbete med verktyget med påföljande förlust av kontroll. Håll verktyget med båda händer för att maximera kontrollen.

Sidohandtaget (h) hålls fast på växellådans framdel, och kan vridas 360° för att tillåta högerhänt eller vänsterhänt användning. Sidohandtaget måste vara tillräckligt hårt åtdraget för att motstå verktygets vridande kraft om tillbehöret fastnar eller överstegrar. Se till att greppa sidohandtaget vid den bortre änden för att kunna kontrollera verktyget under en överstegring.

Om modellen inte är utrustad med sidohandtag, greppa borren med en hand på handtaget och den andra handen på batteripaketet.

OBS: Sidohandtaget medföljer alla modeller.

Framåt/back kontrollknapp (fi g. 1)

En kontrollknapp för framåt/back (b) bestämmer verktygets rotationsriktning, och tjänstgör dessutom som en upplåsningsknapp.

För att välja framåtrotation, släpp

avtryckaromkopplaren och tryck ner kontrollknappen för framåt/back på verktygets högra sida.

För att välja bakåtrotation, släpp avtryckaromkopplaren och tryck ner kontrollknappen för framåt/back på verktygets vänstra sida.

Kontrollknappens mittläge läser verktyget i avstängt läge. När du ändrar kontrollknappens läge, se till att avtryckaren är uppsläppt.

OBS: Första gången verklyget körs efter att du har bytt rotationsriktning kan du höra ett klick vid igångsättning. Detta är normalt och indikerar inget problem.

Arbetsbelysning (fi g. 1)

Det finns en arbetsbelysning (c) placerad alldeles ovanför avtryckaren (a). Arbetsbelysningen blir aktiverad när man klämmer på avtryckaren.

OBS: Arbetsbelysningen är avsedd för att belysa den omedelbara arbetsytan, och är inte avsedd för att användas som ficklampa.

Lägeskontroll-reglage (fi g. 4–6)

Din bormaskin är utrustad med ett separat inställningsreglage för lägeskontroll (f) som kan växla mellan lägena borming, skruvdragning och slagborning.

BORRNING (FIG. 4)

SE UPP! När lägesinställningsreglaget är i borr/slagborn-läget kommer borren inte att kopplas bort, oavsett inställningen på reglaget för vridmomentjustering (e).

Vrid reglaget för lägeskontroll (f) så att borr-symbolen står mittför pilen.

OBS: Reglaget för vridmomentjustering (e) kan ställas in på ett godtyckligt nummer.

SKRUVDRAGNING (FIG. 5)

Vrid reglaget för lägeskontroll (f) så att skruv- symbolen står mittför pilen.

OBS: Reglaget för vridmomentjustering kan närsomhelst ställas in på ett godtyckligt nummer. Reglaget för vridmomentjustering är emellertid bara ingreppat i skruvdragningsläge, och inte i lägena för borming och slagborming.

SLAGBORRNING (FIG. 6)

SE UPP! När lägesinställningsreglaget är i borr/slagborr-läget kommer borren inte att kopplas bort, oavsett inställningen på reglaget för vridmomentjustering (e).

Vrid reglaget för lägeskontroll (f) så att hammar- symbolen står mittför pilen.

Reglage för vridmomentjustering (fi g. 4–6)

Ditt verktyg har en justerbar vridmomentstyrd skruvmejselmekanism för att driva in och att ta bort en bred uppsättning former och storlekar på fästanordningar. Runt om reglaget för vridmomentjustering (e) finns nummer. Dessa nummer används för att ställa in kopplingen så att den ger ett vridmomentintervall. Ju högre nummer på reglaget, desto högre blir vridmomentet, och desto större den fästanordning som kan skruvas fast. För att välja något av dessa nummer, vrid tills det önskade numret kommer mittför pilen.

Tre-hastighetsväxling (fi g. 4–5)

Funktionen för tre hastigheter på clitt verktyg gör det möjligt för dig att byta växel, för större mångsidighet. För att välja hastighet 1 (högsta vridmomentsinställning), stäng av verktyget och låt det stanna. Drag växelbytaren (g) hela vägen framåt. Hastighet 2 (mittersta inställningen för vridmoment och hastighet) finns i mittenläget. Hastighet 3 (högsta hastighetsinställningen) finns längst bak.

OBS: Byt inte växel när verktyget är igång. Låt alltid borren stanna innan du byter växel. Om du har problem med att byta växel, se till att växelbytaren greppar in i en av de tre hastighetsinställningarna.

Nyckellös enkel chuckhylsa (fi g. 7–9)

G: Försök inte att dra åt borrspetsar (eller något annat tillbehör) genom att greppa chuckens framdel och sätta igång verktyget. Skada på chucken och personskada kan uppstå. Släpp alltid avtryckaren från sitt lästa läge och koppla bort verktyget från strömkällan när du byter tillbehör.

VARNING: Se alltid till att borrspetsen sitter fast innan du startar verktyget. En lös borspets kan skjutas iväg från verktyget och möjligen orsaka personskada.

Ditt verktyg har en nyckellös chuck med en roterande hylsa, för enhandsanvändning av chucken. För att sätta in en borrspets eller annat tillbehör, följ dessa steg.

1. Lås avtryckaren i AV (OFF)-läget. Stäng av verktyget och koppla bort det från strömkällan.

SVENSKA

1. Greppa hylsan på chucken (d) med ena handen och använd den andra handen för att fästa verktyget såsom visas i figur 7. Vrid på hylsan moturs (såsom visas framifrån) tillräckligt långt för att ta emot det önskade verktyget.
2. Sätt in tillbehöret cirka 19 mm (3/4") i chucken, och dra åt ordentligt genom att vrida chuckhylsan medurs med en hand, medan du håller verktyget med den andra handen. Fortsätt att vrida chuckhylsan till dess flera klickar från spärrhaken hörs, för att säkerställa full greppkraft.

För att lossa tillbehöret, upprepa stegen 1 och 2 härovan.

Se till att dra åt chucken med en hand på chuckhylsan och den andra handen hållande verktyget, för maximal åtdragning.

ANVÄNDNING

Bruksanvisning

WARNING: laktta alltid säkerhetsinstruktionerna och tillämpbara bestämmelser.

WARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort det från strömkällan innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör.

Korrekt Handplacering (fi g. 10)

WARNING! För att minska risken för allvarlig personskada, använd ALLTID korrekt handställning, så som visas i figur 10.

WARNING! För att minska risken för allvarlig personskada, håll ALLTID verktyget säkert, för att förekomma en plötslig reaktion.

Korrekt handplacering innebär en hand på huvudhandtaget (i), och den andra handen på sidohandtaget (h).

Borrmaskinens Användning

1. Välj det önskade intervallet för hastighet/vridmoment genom att använda växelbytaren, så att det matchar hastigheten och vridmomentet för det planerade arbetsmomentet. Sätt reglaget för lägeskontroll mittför borrspets-symbolen.

2. För TRÄ, använd vridborrspetsar, flatborrar, eldrivna navarspetsar eller hålsågar. För METALL, använd höghastighets ståborrspetsar eller hålsågar. Använd ett skämingssmörjmedel vid borning i metaller. Undantagen är gjutjärn och mässing, som bör borras torra.

3. Applicera alltid trycket i en rak linje med borrspetsen. Använd tillräckligt tryck för att bibehålla borrspetsens bett, men tryck inte så hårt att motom överstegras eller borrspetsen böjs.
4. Håll verktyget i ett stadigt grepp med bägge händer för att kontrollera borrens vridande verkan.
5. OM BORREN ÖVERSTEGRAS, beror det vanligtvis på att den överbelastas. SLÄPP OMEDELBART AVTRYCKAREN, ta bort borrspetsen från arbetet, och fastställ anledningen till överstegringen. KLICKA INTE PÅ OCH AV PÅ AVTRYCKAREN FÖR ATT FÖRSÖKA STARTA EN ÖVERSTEGRAD BÖRR — DETTA KAN SKADA BORREN.
6. Håll motor gående när du drar tillbaks borrspetsen ur ett borrat hål. Detta bidrar till att förebygga att den fastnar.

Skruvmejselarbete (fi g. 4–6)

1. Välj det önskade intervallet för hastighet/ vridmoment genom att använda trehastighetsväxelbytaren (g), överst på verktyget, så att det matchar hastigheten och vridmomentet för det planerade arbetsmomentet. Sätt till att börja med reglaget för vridmomentjustering (e) till en lägre inställning, för att säkerställa att fästanordningen skruvas fast efter din specifikation.

OBS: Använd den lägsta vridmomentinställning som behövs för att sätta fast fästanordningen på det önskade djupet. Ju lägre nummer desto lägre vridmomentutmatning.

1. Vrid reglaget för lägeskontroll (f) så att skruv-symbolen står mittför pilen.
2. Återställ reglaget för vridmomentjustering (e) till den tillämpliga nummerinställningen för önskat vridmoment. Gör några provkörningar på avskräde eller på osynliga områden för att fastställa korrekt läge på reglaget för vridmomentjustering.

OBS: Reglaget för vridmomentjustering kan närsomhelst ställas in på ett godtyckligt nummer. Reglaget för vridmomentjustering är emellertid bara ingreppat i skruvdragningsläge, och inte i lägena för borming och slagborming.

SVENSKA

Slagborrmaskinens Användning

1. Väij det önskade intervallet för hastighet/ vridmoment genom att använda växelbytaren, så att det matchar hastigheten och vridmomentet för det planerade arbelsmomentel. Sätt reglaget för lägeskontroll mittför hammar-symbolen.
2. När du borrar, använd bara tillräcklig kraft på hammaren så att den inte studsar för mycket. För mycket kraft kommer att orsaka långsammare bormingshastigheter, överhettning och långsammare borrning.
3. Borra rakt, håll borrspetsen i rät vinkel mot arbetet. Utsätt inte borrspetsen för tryck under borningen, då detta kommer att ge upphov till igentäppning av borrspetsens skär och långsammare bormingshastighet.
4. När du borrar djupa hål och hammarens hastighet börjar avta, dra ut borrspetsen delvis från hålet med verktyget fortfarande gående, för att hjälpa till att få bort skräp från hålet.
5. För betong, använd betongborr av hårdmetall. Ett fint, jämnt flöde med damm indikerar korrekt borhastighet.

UNDERHÅLL

Ditt DEWALT elverktyg har utformats för att fungera under lång tid med ett minimalt underhåll. Fortsatt tillfredsställande drift beror på rätt verktygsvård och regelbunden rengöring.

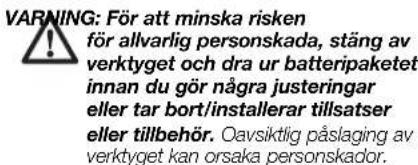

WARNING: För att minska risken för allvarlig personskada, stäng av verktyget och dra ur batteripaketet innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. Oavskitlig påslaging av verktyget kan orsaka personskador.

Laddaren och batteripaketet är inte servicebara. Det finns inga servicebara delar på insidan.

Smörjning

Ditt elverktyg behöver ingen extra smörjning.

Rengöring

VARNING! Blås ut smuts och damm ur verktygshuset med torr luft när man kan se smuts samlas i och runt luftventilerna. Bär godkända skyddsglasögon och

godkänd andningsmask när du utför denna procedur.

WARNING! Använd aldrig lösningsmedel eller andra starka kemikalier för rengöring av de delar som inte är av metall. Kemikalierna kan försvaga materialet i de här delarna. Använd en trasa enbart fuktad med vatten och mild tvållösning. Låt aldrig vätska komma in i verktyget och sänk aldrig någon del av verktyget i vätska.

RENGÖRINGSINSTRUKTION FÖR LADDARE

WARNING! Fara för elektrisk stöt. Dra ut laddaren ur eluttaget före rengöring. Smuts och flott kan avlägsnas från laddarens utsida med hjälp av trasa eller mjuk borste som inte är av metall. Använd inte vatten eller rengöringsmedel.

Valfria tillbehör

WARNING! Då andra tillbehör än de som erbjuds av DEWALT inte har testats med den här produkten, kan användande av sådana tillbehör vara farligt. För att minska olycksrisken bör enbart tillbehör rekommenderade av DEWALT användas med den här produkten.

Rådgör med din handlare för information om lämpliga tillbehör.

Miljöskydd

Separat avfallshantering. Den här produkten skall inte kastas bort tillsammans med normalt hushållsavfall.

Kasta inte bort din DEWALT produkt tillsammans med hushällsavfall, om du en dag finner att den behöver bytas ut, eller du inte längre har användning för den. Lämna den här produkten till separat avfallsinsamling.

Separat insamling av använda produkter och paketeringsmaterial, gör det möjligt att återvinna materialet. Återvinning av material hjälper till att förhindra miljöförorening och minskar efterfrågan på råmaterial.

Lokala bestämmelser kan föreskriva separat insamling av elprodukter från hushåll vid allmänna avfallsterminaler eller hos handlaren när du köper en ny produkt.

SVENSKA

DEWALT tillhandahåller en terminal för insamling och återvinning av DEWALT produkter då de uppnätt slutet av sin fungerande livslängd. För att utnyttja den här servicen, vänligen återlämna din produkt till en auktoriserad reparatör som kommer att lämna in den å dina vägnar.

Du kan ta reda på var din närmaste auktoriserade reparatör finns genom att kontakta ditt lokala DEWALT kontor på adressen som finns i den här bruksanvisningen. Det finns också en lista med auktoriserade DEWALT reparatörer, samt fullständiga upplysningar om vår service efter försäljning och kontakter på Internet på: www.2helpU.com.

Laddningsbart Batteripaket

Det här långlivade batteripaketet måste laddas när det inte längre producerar tillräcklig energi för arbeten som tidigare lätt utförts. Det bör omhändertas med lämpliga miljöhänsyn vid slutet av dess fungerande livslängd:

• Ladda ur batteripaketet fullständigt och ta sedan ut det ur produkten.
• Li-Ion, NiCd och NiMH batterier kan återvinnas. Ta med dem till din handlare eller lokala återvinningscentral. De insamlade batteripaketen återvinns eller avyttras på lämpligt sätt.

GARANTI

DEWALT har förtroende för kvaliteten på sina produkter, och erbjuder en enastående garanti för professionella användare av produkten. Denna garanti-deklaration kommer som tillägg till och inskränker inte dina kontraktsmässiga rättigheter i egenskap av professionell användare, eller dina lagstadgade rättigheter i egenskap av enskild icke-professionell användare. Garantin är giltig i de territorier som tillhör medlemsstatema i Europeiska unionen och det europeiska frihandelsområdet.

• 30 DAGARS RISKFRI

TILLFREDSSTÄLLELSE-GARANTI •

Om du inte är helt nöjd med funktionaliteten hos ditt verktyg från DEWALT kan du helt enkelt återlämna det inom 30 dagar, i komplett skick, med alla ursprungliga delar så som det köpts, till inköpsstället, för full återbetalning eller byte. Produkten måste ha blivit utsatt för rimligt slitage och nötning, och bevis på inköpet måste visas upp.

- KONTRAKT PÅ ETT ÅRS FRI SERVICE •

Om du behöver underhåll eller service för ditt DEWALT verktyg inom 12 månade från inköp har du rätt till en service utan kostnad. Den kommer att utföras utan kostnad hos ett auktoriserat DEWALT reparationsombud. Bevis på köpet måste visas upp. Detta inkluderar arbete. Det innefattar inte tillbehör och reservdelar, såvida dessa inte fallerar inom ramen för garantin.

• ETT ÅRS FULLSTÄNDIG GARANTI •

Om din produkt från DEWALT produkt fallerar på grund av bristfälligt material eller tillverkning inom 12 månader efter inköpsdatum, garanterar DEWALT att vi kostnadsfritt byter ut alla felaktiga delar eller – efter vårt gottfinnande – kostnadsfritt byter ut enheten, förutsatt att:

• Produkten inte har använts felaktigt;
• Produkten bara har utsatts för rimligt slitage och nötning;
• Reparationer inte har försökt göras av obehöriga personer;
• Bevis på köpet visas upp;
• Produkten återlämnas i fullständigt skick, med alla sina ursprungliga beståndsdelar.

Om du vill göra ett yrkande, kontakta din återförsäljare eller leta efter din närmaste auktoriserade DEWALT reparationsombud i DEWALT katalogen eller kontakta ditt DEWALT kontor på den adress som anges i denna manual. En förteckning över behöriga reparationsombud för DEWALT och komplett information om vår service efter försäljning finns tillgängligt på Internet på: www.2helpU.com.

TÜRKÇE

13 mm (1/2") ŞARJLI MATKAP/TORNAVIDA

DCD920, DCD930, DCD940

13 mm (1/2") ŞARJLI DARBELİ MATKAP/TORNAVIDA

DCD925, DCD935, DCD945

Tebrikler!
