BRUKSANVISNING DWV905M DEWALT

Svenska (översatt från de ursprungliga instruktionerna) 109

Vikle alltid ut kabelen fullstendig när du bruker en kabeltrommel.

Pakkens innhold

Pakken inneholder:

8 Hjul (ett er utstyrt med parkeringsbrems)

9 Filtere

10 Vri-lås slangetilkopling

11 Slangeklemme

12 Fronthåndtak

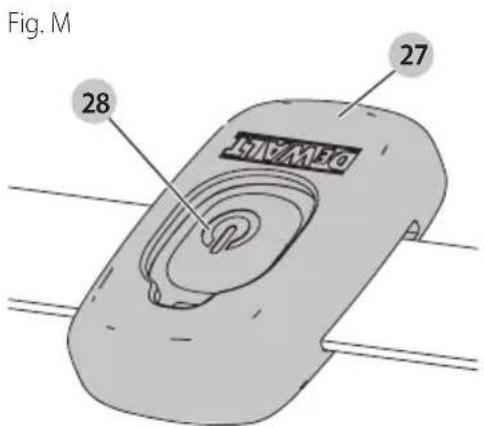

Installering av Vac Rack (Fig. M)

Du har valt ett DEWALT -verktyg. År av erfarenhet, grundlig produktutveckling och innovation gör DEWALT till en av de pålitligaste partnerna för fackmannamässiga elverktygs-användare.

Tekniska data

		DWV905M	DWV905M
		DWV905H	DWV905H
		QS/GB	LX
Spänning	V_AC	230	115
Storbritannien och Irland	V_AC	230	115
Typ		1	1
Märkeffekt W 1400 1400
Max. effekt W 3600/3000 1840
Frekvens Hz 50 50
Skyddsklass IPX4 IPX4
Behållarens kapacitet	138 38
Fyllnadsmängd (vätska)	1	18,4	18,4
Flödeshastighet (max vid fläkt)	1/s 75 71
Undertryck (max vid fläkt)	kPa	25 24
Flödeshastighet (EN60335-2-69)	1/s 41 39
Negativt tryck (per EN60335-2-69)	kPa	22,6	21,6
Filteryta	m^2	0,3	0,3
Effektanslutningsdata för elverktyg	W	2200/1600	440
Slanglängd m 4,6 4,6
Slangdiameter	mm	32 32
Vikt	kg 15 15
Wireless Tool ControlTM fjärrkontroll:		N547456
Spänning	V_DC	3
Batterityp		CR2032
Frekvensband	MHz	433
Maxeffekt (EIRP)	mW	0,03

Buller- och/eller vibrationsvärden (triax vektorsumma) i enlighet med EN60335-2-69:

L_PA	(emissionsljudtrycksnivå)	dB(A)	72	72
L_WA	(ljudeffektnivå)	dB(A)	85	86
K	(osäkerhet för angiven ljudnivå)	dB(A)	2	2

EG-försäkran om överensstämmelse

Maskindirektiv

Universaldammsugare DWV905M, DWV905H

DEWALT garanterar att produkterna som beskrivs under

Tekniska data uppfyller:

2006/42/EG, EN 60335-1:2012 + AC:2014 + A11:2014 + A13:2017 + A1:2019 + A2:2019 + A14:2019 + A15:2021; EN60335-2-69:2012.

Dessa produkter uppfyller också direktiv 2014/53/EU och 2011/65/EU. Kontakta DEWALT för mer information på följande adress eller se baksidan av bruksanvisningen.

Undertecknad är ansvarig för sammanställning av den tekniska filen och gör denna förklaring på DEWALTs vägnar..

M. Georg

Markus Rompel

WARNING: För att minska risken för personskada, läs instruktionshandboken.

Definitioner: Säkerhetsriktlinjer

Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler.

FANA: Indikerar en omedelbart riskfylld situation som, om darinte undviks, kommer att resultera i dödsfall eller allvarlig personskada.

WARNING: Indikerar en potentiellt riskfylld situation som, och den inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada.

SEUPP: Indikerar en potentiellt riskfylld situation som, och kan inte undviks, kan resultera i mindre eller medelmättig personskada.

OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada.

Anjør risk för elektrisk stöt.

Aner risk för eldsvåda.

Viktiga säkerhetsinstruktioner

VARNING! Läs alla säkerhetsvarningar och instruktioner. Underlåtenhet att följa varningarna och instruktionerna kan resultera i elektrisk stöt, eldsvåda och/eller allvarlig personskada.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA REFERENS

INNAN APPARATEN ANVÄNDS LÄS IGENOM OCH FÖLJ ALLA INSTRUKTIONER.

WARNING: Operatörer skall vara adekvat instruerade om grundning av dessa apparater.

WARNING: För att minska risken för elektriska stötar. Utsatt den inte för regn. Förvara inomhus.

• Innan användning skall operatören informeras, instrueras och utbildas för användning av apparaten och de substanser som skall användas, inklusive säker metod för borttagning och avyttring av uppsamlat material.
• Operatören ska följa alla säkerhetsbestämmelser för det material som hanteras.
• Denna enhet kan innehålla damm som är skadligt för hälsan. Rengörings- och underhällsarbeten, inklusive kassering av filtren, dammsugarpåsar och tömning av dammuppsamlingsbehållaren, får endast utföras av fackmän som bär lämplig skyddsutrustning.
• Lämna inte apparaten när den är ansluten till strömkällan. Koppla ur den från uttaget när den inte används och innan service.
• Använd inte dammsugaren utan filtret på plats förutom såsom beskrivs under avsnittet Våtdammsugning.
• Denna produkt är inte avsedd att användas av personer (inklusive barn) som lider av nedsatt fysisk, sensorisk eller mental kapacitet, utan erfarenhet och kunskap.
• Barn bör övervakas för att säkerställa att de inte leker med apparaten.
• Använd ENDAST denna apparat såsom beskrivs i bruksanvisningen. Använd endast DEWALTs rekommenderade tillbehör.
• Om apparaten inte fungerar korrekt, har tappats eller skadats, lämna den till ett servicecenter.
• Hantera inte kontakten eller apparaten med våta händer.
• Placera inga föremål i öppningarna på apparaten. Använd inte apparaten om någon öppning är blockerad; håll öppningarna fria från damm, bomullsfibrer, här och övrigt som kan minska luftflödet.
• Håll hår, lösa kläder, fingrar och alla kroppsdelar borta från öppningar och rörliga delar.
• Stäng av alla kontroller innan apparaten kopplas ifrån.
• Var extra försiktig vid rengöring i trappor.
• Använd inte apparaten för att samla upp antändbara eller brännbara vätskor såsom bensin, använd den heller inte på platser där dessa kan finnas närvarande.
• Statisk elektricitet är möjlig i torra utrymmen eller när den relativa luftfuktigheten är låg. Detta är endast temporärt och påverkar inte effekten när utsugning används.
• För att undvika spontan självantändning, töm behållaren efter varje användning.
• Stäng AV och koppla ur dammsugaren i osäkra situationer.

SPARA DESSA INSTRUKTIONER

Ytterligare säkerhetsregler

• Sug inte upp något som brinner eller ryker, såsom cigarretter, tändstickor eller het aska.
• Detta verktyg är stänkskyddad enligt skyddsklass IPX4. Sänk inte ned verktyget i vatten.
• Använd den inte för att suga upp självantändande explosiva material såsom kol, fibrer eller annat finfördelat självantändande material.
• Använd inte för att suga upp farliga, giftiga eller cancerframkallande material såsom asbest eller bekämpningsmedel.
• Visst trä innehåller konserveringsmedel som kan vara giftigt. Var extra försiktig för att undvika inandning och hudkontakt vid arbete med dessa material. Begär och följ all säkerhetsinformation som finns tillgänglig från materialleverantören.
• Använd inte dammsugaren som stege.
• Placera inga tunga föremål på dammsugaren.
• För dammutsugare är det nödvändigt att tillhandahålla ett adekvat luftflöde L i rummet och den utsugna luften återförs till rummet.

(OBSERVERA: Se nationella bestämmelser om så behövs.)

Elsäkerhet

Den elektriska motorn har konstruerats för endast en spänning. Kontrollera alltid att spänningen på nätet motsvarar den spänning som finns angiven på märkplåten.

Om strömsladden är skadad får den endast bytas av DEWALT eller en auktoriserad serviceorganisation.

När du använder dammsugaren i en fuktig miljö, använd en jordfelsbrytarskyddad strömkälla. Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

Användning av förlängningssladd

Om en förlängningssladd krävs, använd en godkänd trekärnig sladd som är lämpligt för spänningsinmatningen för detta verktyg (se Tekniska data). Minimum ledarstorlek är 1,5 mm ^2 ; maximal längd är 30 m.

Om du använder en sladdvinda, linda alltid av sladden fullständigt.

Förpackningens innehåll

Förpackningen innehåller:

1 Dammsugöppning
1 slang; diameter 32 mm
1 kontaktsats
2 filter
1 Wireless Tool Control™ fjärrkontroll:
1 Dekal med dammklass H-varningar (DWV905H)
1 bruksanvisning
- Kontrollera om verktyget, delar eller tillbehör fått skador som kan tänkas ha uppstått under transporten.
- Ta dig tid att grundligt läsa igenom och förstå denna bruksanvisning innan verktyget tas i bruk.

Markeringen på dammsugare

Följande bildikoner visas på apparaten:

Läs bruksanvisningen före användning.

WARNING: Denna apparat innehåller skadligt damm. Tömning och underhåll, inklusive borttagning av dammsugarpåsen får endast utföras av utbildad personal som bär lämplig skyddsutrustning. Slå inte på enheten innan hela filtersystemet har installerats.

DWV905M

M M

DWV905H

WARNING: Modifiera aldrig elapparaten eller någon del av den. Skada eller personskada kan uppstå.

1 Topphandtag/sladdvinda
2 Nätkabel
3 Dammsugarhuvud
4 Spärrhake avfallsbehållare
5 Hjul
6 Behållare
7 Sugslang
8 Hjul (ett utrustad med parkeringsbroms)
9 Filter
10 Vridlås slanginlopp
11 Slangklämma
12 Främre handtag
13 Uttag för elverktyg
14 Varierbar sugratt
15 På/av/verktyg kontrollbrytare
16 Slangdiameterväljare
17 Trådlös Wireless Tool Control™ parkopplingsknapp
18 Låsspak teleskophandtag
19 Teleskophandtag
20 Ingångskontakt (endast klass M- och klass H-modeller)
21 Påse
22 DWV9210-XJ anslutningskit (inkluderar DWV9000, DWV9120, DWV9130)

23 Datumkod
24 Varningsetikett för dammklass

Avsedd användning

Denna industridammsugare är avsedd för våt- och torrdammsugningsarbeten.

DWV905M

Denna apparat kan användas som industridammsugare och dammsugare för mobil användning för att suga upp alla typer av torrt, icke-brännbart damm upp till dammklass M med begränsade värden för yrkesexponering större än eller lika med 0,1 mg/m³. Använd inte för att suga upp farliga, giftiga eller cancerframkallande material såsom asbest eller bekämpningsmedel.

DWV905H

Denna apparat kan användas som industridammsugare och dammsugare för mobil användning för att suga upp alla typer av torrt, icke-brännbart damm upp till dammklass H med begränsade värden för yrkesexponering mindre än 0,1 mg/m². Använd inte för att suga upp vätskor.

ANVÄND INTE under våta förhållanden eller i närheten av lättantändliga vätskor eller gaser.

Dessa extra kraftiga dammsugare är till för professionell användning.

LÄT INTE barn komma i kontakt med verktyget. Övervakning krävs när oerfarna användare använder detta verktyg.

ANVÄND INTE dammsugaren för utsugning av brännbart damm.

ANVÄND INTE dammsugaren i en explosiv atmosfär.

NOTERA: Denna apparat är lämplig för kommersiellt användning t.ex. på hotell, skolor, sjukhus, fabriker, affärer, kontor, uthyrningsföretag och på byggarbetsplatser.

• Små barn och fysiskt svaga personer. Denna apparat är inte avsedd att användas av små barn eller fysiskt svaga personer utan övervakning.
• Denna produkt är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt av en person som är ansvarig för deras säkerhet. Barn skall aldrig lämnas ensamma med denna produkt.

Placering av datumkod (Bild [Fig.] A)

Produktionsdatumkoden 23 består av 4-siffrigt år följt av 2-siffrig vecka och avslutas av en 2-siffrig fabrikskod.

MONTERING OCH JUSTERING

WARNING: För att minska risken för skador måste på paraten alltid stängas av och kopplas bort från strömkällan innan tillbehör monteras eller tas bort, innan inställningar genomförs eller ändras och innan reparationer utförs. En oavsiktlig start kan orsaka skador.

Före första användningen

- Öppna behållarspärrarna 4 och ta bort

dammsugarhuvudet 3 från maskinen.

• Ta bort tillbehören från behållaren 6 och förpackningen!
- DWV905H: Täck textfältet på dammklassvarningsetiketten 24 med den medföljande självhäftande etiketten på ditt språk.

WARNING: Filtren 9 måste alltid vara på plats vid dammsugning, förutom såsom beskrivs under

Våtsugning under Hantering. När du suger fint damm kan du också använda en extra påse av papper eller fleece för att underlätta tömningen av behållaren.

WARNING: Dammsugarpåsar ska användas för klass M. För klass H ska dammsugarpåse DWV9400 användas men kan kombineras med DWV9402 fleecepåse.

1. Om ytterligare pappers- eller fleecepåse 21 används, installera den såsom visas i Fig. B. Se avsnittet Tillbehör för att välja rätt filter.

NOTERA: Var försiktig så att påsen inte går sönder. Placera påsen säkert på inloppet 10 för att få en tät försegling för maximal dammuppsamling.

1. Placera dammsugarhuvudet 3 på behållaren och fäst den genom att stänga behållarens hakar 4.
2. Sätt in slangänden 7 i vridlåsslanginloppet och vrid moturs för att låsa på plats C.

Sätt in dammsugarpåse (Bild B)

När du sätter in plastpåsen, se till att du tar bort luften mellan behållaren och påsen så mycket som möjligt. Försök att undvika stora rynkor i tätningen mellan huvudet och tanken.

Ta bort / byta använd dammsugarpåse

VÄRNING: Lämplig personlig skyddsutrustning såsom dammask och handskar skall användas vid hantering av dammsugarpåsar.

1. Stäng av dammsugaren och koppla ifrån sladden från uttaget.
2. Ta bort sugslangen genom att stänga vridlåset till slanginloppet 10 med inloppspluggen 20.
3. Lås upp behållarens hakar 4 och ta bort dammsugarhuvudet 3
4. Dra försiktigt bort dammsugarpåsen från inloppet.
5. Försegla dammsugarpåsens öppning tätt med tejp eller ett buntband (ingår ej) när du tar bort den från maskinen.
6. Släng dammsugarpåsen i lämplig behållare enligt fastställda bestämmelser.

DRIFT

Torrdammsugning (Bild E)

WARNING: Följ alltid säkerhetsinstruktionerna och törningbara bestämmelser.

VARNING: För att minska risken för skador måste apparaten alltid stängas av och kopplas bort från strömkällan innan tillbehör monteras eller tas bort, innan inställningar genomförs eller ändras och innan reparationer utförs. En oavsiktlig start kan orsaka skador.

1. Koppla in strömkontakten i lämpligt uttag.

2. Ställ in slangens diameterjustering 16 till diametern på den anslutna slangen.

3. Vrid på av/verktyg kontrollbrytaren 15 till positionen ON I).
4. Vrid den variabla sugratten 14 till önskat läge. Denna funktion låter användaren kontrollera dammsugarens effekt, sugning och buller.

NOTERA: Denna inställning kontrollerar ochs sugnivån. Detta är mycket användbart där dammsugaren skapar oacceptabla dragnivåer på arbetsstycket.

1. Följ direktiven under Ansluta till elverktyg för att ansluta till elverktyget som skall användas.

Filtervård

Klass H-filter får inte rengöras manuellt. Om filtret är skadat måste det bytas ut omedelbart.

Filtren som medföljer denna dammsugare är filter med lång livslängd. För att effektivt minimera återcirkulation av dammet MÅSTE filtret installeras korrekt och vara i gott skick.

WARNING: Lämplig personlig skyddsutrustning såsom d'anskyddsmask och handskar bör användas vid hantering av filtren.

WARNING: Kassera det använda filtret i enlighet med givande lagar.

Slangdiameterjustering (Bild E)

Ställ in slangdiameteromkopplaren 16 till korrekt slang- (eller rör-) innerdiameter (32 mm eller 20 mm) eller tillbehörs diameter refererat till den största sektionen. Den valda diametern för inställningskontrollen måste vara lika med eller större än den största diametern på använd slang/rör/tillbehör. Den medföljande slangen har en innerdiameter på 32 mm. En ljudlarm kommer att ljuda om flödeshastigheten sjunker under 20 m/s. Systemet har en tidsfördröjning för att minska oavsiktliga larm.

NOTERA: Ställ endast in slangdiameteromkopplaren på de gulmarkerade diameterområdena för den anslutna sugslangen. Om larmet ljuder utan att det finns något synbart som blockerar:

1. Se till att inställningskontrollen är inställd på korrekt diameter.
2. Om inställt flöde är under maximum, öka nivån tills tillräckligt flöde genom slangen gör att larmet stoppar.
3. Om larmet fortsätter att ljuda, ta bort slangen och kontrollera att den är ren. Ta bort och byt dammpåsen om den är full eller blockerad och kontrollera filtrets kondition och byt om så behövs.

Om larmet fortsätter att Ijuda, kontakta ditt lokala DEWALT serviceombud.

Ansluta till elverktyg (Fig. C, D)

VARNING: Använd endast uttaget för de syften som sp.aficeras i instruktionerna.

WARNING: Innan du ställer omkopplaren i läge "davnygskontroll", se till att det anslutna verktyget är avstängt.

VARNING: Den maximala belastningen på elverktyget inte överstiga den nominella maximala utgående effektmärkningen vid uttaget.

NOTERA: Vissa borstlösa AC-verktyg kan starta sugningen i autoläge utan att slå på elverktyget.

1. Koppla in dammsugarens strömkontakt i lämpligt uttag.
2. Vrid på verktygets omkopplare 15 till läge AKTIVERING, . Detta gör att dammsugaren kan slås på och stängas av automatiskt av elverktyget. Verktygets minsta effekt måste vara större än 250 watt för att dammsugaren ska styras via uttaget.

NOTERA: Dammsugaren startar automatiskt inom 0,5 sekunder och fortsätter att köra i 7 sekunder efter att elverktyget stängts av. Efterkörning kan variera när den används med en kraftgenerator.

1. För att växla tillbaka till manuellt läge vrid verktygsomkopplaren 15 till läge PÅ I). I manuellt läge slås verktyget och dammsugaren på och stängs av oberoende av varandra.
2. Din DEWALT-dammsugare är utrustad med DEWALT AirLock kopplingssystem. AirLock möjliggör en snabb och säker anslutning mellan sugslangen 7 och elverktyget. AirLock-kopplingen 25 kopplas direkt till DEWALT kompatibla verktyg eller genom användning av en AirLock-adapter (finns tillgängligt hos din lokala DEWALT-leverantör). Se sektionen Tillbehör för detaljer om tillgängliga adaptrar. ANMÄRKNING: Om en adapter används se till att den sitter fast på verktygets utlopp innan stegen nedan följs.

a. Se till att flänsen på AirLock-kopplingen är i upplåst läge. Rikta in spåren 26 på flänsen och AirLock-kopplingen såsom visas för låsta och upplåsta positioner.
b. Skjut på AirLock-anslutningen på adapterns anslutningspunkt.
c. Vrid flänsen till låst position.

NOTERA: Kullagret inuti konsolen läser i spåren och fäster anslutningen. Elverktyget är nu säkert anslutet till dammutsugningen.

Parkoppling av dammsugaren med ett verktyg som använder Wireless Tool Control™ (Fig. A G, M)

FÖRSIKTIGHET: När dammsugaren kontrolleras med förkontrollen eller är parkopplad med elverktyg kan den starta och stoppa utan förvarning.

V!NING: Fäst inte fjärrkontrollremmen på rörliga delar.

För att parkoppla med en DEWALT fjärrkontroll eller Wireless Tool Control™

1. Vrid verktygets kontrollbrytare 15 till läge

2. Tryck på och håll Wireless Tool Control™ parkopplingsknapp 17 på dammsugaren och dra avtryckaren på Wireless Tool Control™-försedda verktyget eller tryck på fjärrkontrollsknappen 28 på Wireless Tool Control™ fjärrkontroll 27 samtidigt.

3. Lysdioden ovanför knappen för koppling av Wireless Tool Control™ lyser stadigt för att indikera att kopplingen har lyckats.

FÖRSIKTIGHET: Aktivera inte den trådlösa verktygskontrollen på verktyget om slangen för dammutsugning inte är ansluten till verktygets dammutsugningsuttag.

NOTERA: Endast en sändare i taget kan parkopplas med DWV905. Om enheten redan är parkopplad kommer den tidigare sändaren att åsidosättas.

För att ta bort parkopplingen av ett verktyg med Wireless Tool Control™ eller fjärrkontroll

1. Vrid verktygsomkopplaren till (I)-läget och tryck avtryckaren på det Wireless Tool Control™-utrustade verktyget eller tryck på knappen på fjärrkontrollen samtidigt.
2. Lysdioden ovanför knappen för koppling av Wireless Tool Control™ blinkar långsamt för att indikera att kopplingen har lyckats avbrytas.

FÖRSIKTIGHET: För att förhindra oavsiktlig påkoppling och övslutat arbete Sätt On/Off-omkopplaren 15 i läget OFF (O). eller koppla bort den trådlösa verktygskontrollen från verktyget eller fjärrkontrollen.

LED BLINKMÖNSTER

Fig. M 28 27

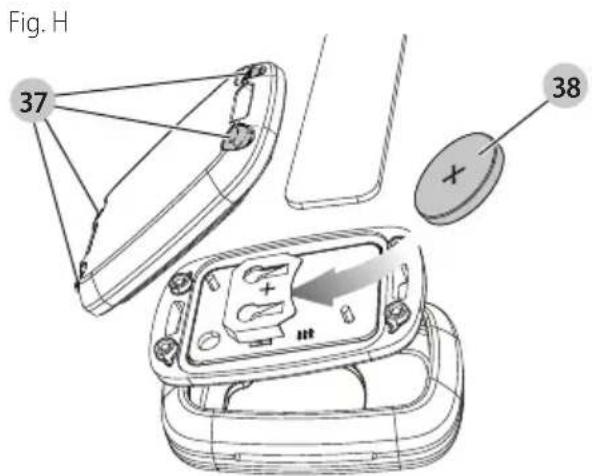

Byte av knappcellsbatteriet i fjärrkontrollen (fig. H)

FARA: STOPPA ALDRIG BATTERIET I MUNNEN, RISK FÖR KEMISK BRÄNNSKADA. Denna produkt innehåller ett knappcellsbatteri. Om knappcellsbatteriet sväljs kan det orsaka allvarliga interna brännskador på bara två timmar och kan leda till dödsfall.

WARNING: HÅLL NYA OCH ANVÄNDA BATTERIER UTOM RÄCKHÅLL FÖR BARN. Om batterifacket inte stängs ordentligt, sluta använda produkten och håll den undan från barn. Om du tror att batterier kan ha svalts eller finns inuti någon del av kroppen, sök omedelbart medicinsk vård.

WARNING: NÄR BATTERIET BYTS SKA ETT BATTERI AMMA ELLER MOTSVARANDE TYP, CR2032,

ANVÄNDAS. Observera polariteten (+ och -) vid byte av batterier. Förvara eller bär inte batterier så att metallföremål kommer i kontakt med de exponerade terminalerna.

WARNING: SE TILL ATT BYTE AV BATTERIET UTFÖRS KAREKT. Det finns risk för explosion.

• När batteriet byts ska ett batteri av samma eller motsvarande typ, CR2032, användas. Använd inga andra knappcellsbatterier eller andra former av strömförsörjning.
• Försök inte ladda knappcellsbatteriet och kortslut inte knappcellsbatteriet. Knappcellsbatteriet kan läcka, explodera, fatta eld och orsaka personskada.
• Överhetta inte knappcellsbatteriet eller kasta det i eld. Knappcellsbatteriet kan läcka, explodera, fatta eld och orsaka personskada.
• Skada inte knappcellsbatterietoch ta inte isär det. Knappcellsbatteriet kan läcka, explodera, fatta eld och orsaka personskada.
• Låt inte skadade knappcellsbatterier komma i kontakt med vatten. Läckande litium kan blandas med vatten för att skapa väte, vilket kan orsaka brand, explosion eller personskada.
• Släng inte knappcellsbatteriet med vanligt hushållsavfall. Kontakta din lokala återvinningsmyndighet för att kassera enheten/batterierna i enlighet med tillämpliga lokala lagar och förordningar.

• Ta bort och kassera förbrukat knappcellsbatteri på rätt sätt. Ett tömt knappcellsbatteri kan läcka och skada produkten eller orsaka personskada.

• För att öppna höljet ta bort de 4 skruvarna 37 från den bakre panelen med en T10 torx-skruvmejsel.

• Dra ut det urladdade knappcellsbatteriet i sidled från batterihållaren.

• Sätt i det nya knappcellsbatteriet 38 i sidled i batterihållaren, var uppmärksam på batteriets riktning vad gäller polaritet.

• Sätt tillbaka batteriluckan, sätt i skruvarna och dra åt.

Fig. H 37 38

Automatiskt filterrengöringssystem

Denna dammsugare har ett högeffektivt filterrengöringssystem vilket minimerar tilltäppning av filtret. Var 30 sekund rengörs automatiskt ett av de två filtren. Rengöringsprocessen alternerar mellan filtren och fortsätter under enhetens livslängd.

NOTERA: Efter att dammsugaren har startats rengörs båda filtren inom de första 15 sekunderna.

NOTERA: Det hör normalt ett klickande ljud under denna process.

NOTERA: Efter många timmars drift med automatiskt filterrengöring kanske systemet inte längre är effektivt. När detta händer, se avsnitt Filtrera under Underhåll.

Parkeringsbromsen läser ett hjul på plats för att förhindra att dammsugaren rullar iväg.

1. För att aktivera parkeringsbromsen tryck ned bromsknappen 30 för att snäppa bromsen i låst position.
2. För att avaktivera parkeringsbromsen, tryck på bromsknappen och bromsen kommer att snäppa till upplåst position.

Våtsugning (Bild F)

WARNING: Anslut INTE elverktyg till uttaget 13 när avsugaren används för vätsugning.

WARNING: Koppla in dammsugaren till en jordfelsbrytare Måden används för våtsugning.

WARNING: Om skum eller vätska kommer ut från ninen, stäng av den omedelbart.

FÖRSIKTIGHET: Rengör begränsningsenheten för vattennivån regelbundet och undersök om den har skador.

OBSERVERA: Ta INTE bort kulflottören 31, det kommer att skada dammsugaren. Kulflottören förhindrar att vatten kommer in i motorn. Innan dammsugaren används för våtsugning:

1. Stäng av dammsugaren och koppla ifrån sladden 2 från uttaget.
2. Lås upp behållarens hakar 4 och ta bort dammsugarhuvudet.
3. Ta bort dammsugarpåsen 21 (se avsnittet Ta bort / byta använd dammsugarpåse).
4. Ta bort filter (se avsnittet "Ta bort filter".
5. Rengör insidan av behållaren med en fuktig trasa.
6. Sätt tillbaka motorhuvudet och stäng hakarna.
7. Koppla in dammsugaren i ett uttag som är skyddat av jordfelsbrytare.

WARNING: Använd inte maskinen med denna inställning for mmklass M och H.

Tömning av behållaren (Bild F)

Kulflottörventilen 31 kommer att blockera luften till motorn när behållaren är full och ljudet hos motorn ändras direkt. När motorn har ett högt avstämt ljud och luft-/vattenflödet stoppar, töm behållaren.

1. Stäng av dammsugaren och koppla ifrån sladden från uttaget.

2. Lås upp behållarens hakar 4 och ta bort dammsugarhuvudet 3.

3. Töm innehållet i behållaren 6 i lämplig behållare eller avlopp.

För konvertering tillbaka till dammsugning

1. Töm behållaren, se instruktionerna Tömma behållaren.
2. Placera behållaren upp och ned tills den torkat. Använd INTE en våtbehållare för torrdammsugning.
3. Placera dammsugarhuvudet 3 på en plan yta tills den torkat.
4. Sätt tillbaka filtren när dammsugarhuvudet är torrt. Se Filter under Underhåll.
5. När behållaren är torr placera dammsugarhuvudet på behållaren och fäst genom att stänga behållarens hakar 4.

Tryck på läsknappen 18 för att höja eller sänka teleskophandtaget 19.

1. Vrid på av/verktyg kontrollbrytaren 15 till läge AV (
2. Koppla ur enheten.

Transport (Bild K)

FÖRSIKTIGHET: Risk för skador! Var uppmärksam på ochens vikt när du transporterar den. Säkra enheten mot oavsiktlig rörelse.

1. För dammfri transport, ta bort dammsugarpåsarna från behållaren eller töm vätska från behållaren efter uppsugning av vätskor.
2. Ta bort slangen genom att stänga vridlåset till slanginloppet 10 med inloppspluggen 20.
3. Sätt ihop sugslangens ändar för att förhindra att smutspartiklar kommer ut.
4. Förvara strömsladden 2 och sugslangen.
5. Vid transport i fordon, säkra maskinen från rörelse och från att välta.

UNDERHÅLL

Din DeWALT apparat har konstruerats för att arbeta över en lång tidsperiod med minimalt underhåll. Kontinuerlig tillfredsställande drift beror på ordentlig apparatvård och regelbunden rengöring.

Om du upplever en förlust av sugprestanda på grund av ett igensatt filter, stäng av enheten, stäng slanginloppet med vridlås 10 med inloppskontakten 20, starta enheten och vänta 15 sekunder tills du hör ett klickande ljud från filtret som rengörs två gånger. Om sugeffekten fortfarande inte är tillräcklig måste filtren bytas.

FARA: Damm kan vara skadligt för hälsan. Bär alltid och gängsskläder och andningsskydd av klass P2 eller högre andningsskydd vid underhållsarbete Underhållsarbete (t.ex. filterbyte).

WARNING: För att minska risken för skador måste apparaten alltid stängas av och kopplas bort från

strömkällan innan tillbehör monteras eller tas bort, innan inställningar genomförs eller ändras och innan reparationer utförs. En oavsiktlig start kan orsaka skador.

WARNING: För användarservice måste maskinen a -nteras, rengöras och ges service så långt som är praktiskt möjligt utan att utsätta underhållspersonalen och andra för risker. Lämpliga försiktighetsåtgärder skall vidtagas inklusive sanering innan demontering, ombesörjande av lokal filtrerad utsugsventilation där maskinen demonteras, rengöring av underhållsområdet och lämpligt personalskydd.

• Tillverkaren eller en instruerad person skall utföra en teknisk inspektion minst årligen bestående av exempelvis inspektion av filter för eventuella skador, maskinens lufttäthet och korrekt funktion av kontrollmekanismen.
• Dessutom, på klass H-maskiner, bör maskinens filtreringseffektivitet testas minst en gång per år, eller oftare enligt nationella krav. Testmetoden som kan användas för att verifiera maskinens filtereffektivitet specificeras i 22.AA.201.2. Om testet misslyckas ska det upprepas med ett nytt filter.
• När service eller reparation utförs skall alla förorenade delar som inte kan rengöras tillfredsställande kastas i täta påsar i enlighet med aktuella bestämmelser för avyttring av sådant avfall.
• Rengöra maskinens utsida. Den ska saneras med dammsugarmetoder och torkas torr eller förseglas innan den tas ut från ett farligt område. Alla maskinens delar skall anses vara förorenade när de tas ut från det farliga området och lämpliga åtgärder skall vidtagas för att förhindra att damm sprids.

Filter

Borttagning av filter (Bild L, M)

1. Vrid på av/verktyg kontrollbrytaren 15 till läge AV (och dra ur sladden från uttaget.
2. Lås upp behållarens hakar 4 och ta bort dammsugarhuvudet 3 från behållaren. Placera dammsugarhuvudet upp och ned på ett plant underlag.
3. För DWV905H, lossa 2,5 mm insexskruv 32 med en T-10 bits, ta sedan bort filterplattan 33 från filtren som visas i fig. L. Återanvänd inte huvudfilterelementet av klass H efter att det har tagits bort från enheten.
4. Vrid varje filter 9 moturs genom att greppa det på plaständens lock såsom visas i fig. M och försiktigt ta bort det från huvudet, se till att skräp inte faller ned i monteringshålet.
   NOTERA: Var försiktig så att filtermaterialet inte skadas.
5. Om undersidan av överdelen behöver rengöras, använd en trasa fuktad med vatten och milt rengöringsmedel som sedan får torka. Släng trasan i lämplig behållare.
6. Kontrollera om filtren är slitna, trasiga eller har andra skador.

VARNING: Om det finns tveksamheter om filtrens konlation MÅSTE de bytas. Fortsätt INTE att använda skadade filter. Klass H-filter bör inte rengöras manuellt utanför enheten.

VÄRNING: Använd aldrig tryckluft eller en borste för att regra filtren, eftersom detta skadar filtermembranen och sedan gör det möjligt för dammet att passera genom filtret. Om så behövs, knacka det försiktigt mot ett hårt underlag eller skölj med rumstempererat vatten och låt det lufttorka. Rengöring av filtret är normalt inte nödvä även om filtret är täckt med damm. Det automatiska filterrengöringssystemet kommer att bibehålla maximal prestanda och fortsatt funktion. Om synliga skador finns på filtrets membran, byt filtret. Filtren håller normalt mellan sex och tolv månader beroende på användning och skötsel.

Installera filter (Bild. L, N)

1. Se till att filterförseglingen 34 finns på plats och sitter fast
2. Rikta in filtergångorna 35 mot dammsugarhuvudets gängor och använd moderat kraft, vrid filtren medurs till de sitter fast.

NOTERA: Var försiktig så att filtermaterialet inte skadas.

1. För DWV905H, byt ut filterplattan 33 och dra åt filterskruven 32 ovanpå plattan.
2. Placera dammsugarhuvudet 3 på behållaren och fäst den genom att stänga behållarens hakar 4.

Smörjning

Din dammsugare behöver ingen ytterligare smörjning.

Rengöring

VARNING: Använd aldrig lösningsmedel eller andra skärpa kemikalier för att rengöra de icke-metalliska delarna på apparaten. Kemikalierna kan försvaga materialet i de här delarna. Låt aldrig någon vätska komma in i maskinen; sänk aldrig ner någon del av apparaten i en vätska.

1. Dammsug utsidan av dammsugaren. Använd en trasa som bara är fuktad med vatten och mild tvål om så behövs.
2. Efter användning släng trasan i lämplig behållare.

Förvaring (Bild K)

1. Töm behållaren, se instruktionerna Tömma behållaren under Hantering.
2. Rengör dammsugarens in- och utsida.
3. Rengör eller byt filtren, se Filter.
4. Ta bort slangen 7 från slanginloppet med vridlås 10 och stäng inloppet med inloppspluggen 20
5. Sätt ihop sugslangens ändar för att förhindra att smutspartiklar kommer ut.
6. Förvara sugslangen och strömsladden såsom visas i illustrationen. Placera enheten i ett torrt rum och se till att den inte kan användas av obehöriga.

NOTERA: Koppla in inloppspluggen i inloppet för att

behålla skräp inuti behållaren när sugslangen tas bort. Du kan också fästa ihop ändarna på slangen och låsa samman med vridlåset.

NOTERA: Efter våtapplicering måste de inre delarna av vätskebehållaren torkas före förvaring.

Tillbehör

WARNING: Eftersom andra tillbehör än de som erbjuds AWALT, inte har testats med denna produkt, kan användningen av sådana tillbehör med denna produkt vara riskabelt. För att minska risken för personskada bör endast tillbehör som rekommenderas av DEWALT användas med denna produkt.

TILLBEHÖR

DWV9340-XJ Dammklass M-filter

DWV9345-XJ Dammklass H-filter

DWV9315-XJ Krossäker slang

DWV9316-XJ Antistatisk slang; diameter 32 mm

DWV9350 Golvrengöringssats

DWV9401-XJ Papperspåse

DWV9400-XJ Plastmellanlägg

DWV9402-XJ Fleecepåse

DWV9500-XJ Dammsugarställning

DWV9345-XJ ToughSystem®, TSTAK® Vac Rack

DEWALT AirLock System

DWV9000 Vridlåsanslutning

DWV9110 29-35 mm konisk gummiadapter

DWV9120 35-38 mm trappformad gummiadapter

DWV9130 35 mm OD adapter

DWV9150 35 mm OD vinkeladapter

DWV9210 Byggsats (DWV9000 + DWV9120 + DWV9130)

DWV9220 Träbearbetningssats (DWV9000 + DWV9130 × 3 + DWV9120 + DWV9150 + kabelslangklämma)

DWV9470 Y Splitter slangsats

Dammsugarställningsinstallation (Bild M)

1. Ta bort de fyra skruvarna 29 för handtaget med en T-25 stjärnbits och ta bort bärhandtaget.
2. Installera dammsugarställningen med skruvarna från bärhandtaget. Sätt tillbaka dem i originalhålen och dra åt.
3. Använd de två medföljande skruvarna 36 genom att placera dem i bakre hålen på dammsugarställningen. Skjut ned och vrid varje skruv så att den bryter igenom materialet och in i de dolda skruvhålen under. Dra åt.

FÖRSIKTIGHET: Överskrid inte 9 kg (30 kg för modell 2010) i varje 14 liter lagringsenhet, maximalt två

lagringsenheter per dammsugare. Överskrid inte 18 kg i en 28 liter lagringsenhet, maximalt en lagringsenhet per dammsugare. Överskridande av den rekommenderade höjden och/eller vikten kan resultera i en instabil dammsugare vilket kan resultera i skador på person eller egendom. = För modell DWV9510 är den rekommenderade höjden 40 cm.

FÖRSIKTIGHET: Bär inte dammsugaren vid handtagen monterade förvaringsenheterna.

OBSERVERA: Ta inte bort dammsugarhuvudet från tanken med T-formade lagringsenheten monterad. Att göra så kan resultera i att dammsugarfiltret skadas.

OBSERVERA: Bärhandtaget bör förvaras för eventuell demontering.

Om ställningen ska tas bort igen, görs detta i omvänd ordning. Handtaget måste sättas tillbaka och de två bakre skruvarna 36 måste skruvas tillbaka i motorhuvudets hölje för att stänga skruvhålen.

Fästa strömsladden vid slangen (Bild A)

Strömsladden 2 kan fästas vid sugslangen 7 med D279058CL slangklämma (finns tillgänglig från din lokala DEWALT-leverantör).

Rådfråga din återförsäljare för ytterligare information angående lämpliga tillbehör.

Felsökning

Problem Lösning
Motorn går inte Kontrollera strömsladden, kontakten och uttaget.	Se till att på/av/verktyg kontrollbrytaren är i positionen ON 1).
Sugkapaciteten avtar	Ta bort blockeringar i sugmunstycket, sugröret, sugslangen eller filtret.
	Byt pappers- eller fleecepåsen.
	Kontrollera att filtren är korrekt installerade.
	Rengör eller byt filtren.
	Töm tanken, se Tömma tanken under Hantering.

Problem Lösning
Dammsugarenslutar att arbeta	Termiska överbelastningsskyddet har löst ut:1. Stäng av dammsugaren och koppla bort den från strömkällan.2. Töm behållaren om så behövs.3. Låt enheten svalna.4. Koppla in strömsladden i ett lämpligt uttag och vrid på/av/verktyg kontrollbrytaren till positionen ON I) för att testa. Om dammsugaren inte startar om, kontakta din försäljare eller ta reda på var ditt närmaste auktoriserade DEWALT reparationsombud finns i DEWALT-katalogen eller kontakta DEWALT närmaste kontor på den adress som anges i denna manual.
Damm kommerut underdammsugningen	Kontrollera att filtren är korrekt installerade.
	Se till att filtren inte är skadade, byt om nödvändigt.
	Se till att filterpackningen är på plats och i rätt läge.
Automatiskfilterrengöringfungerar inte	Lyssna efter klick från elektromagnetiska spiralen för att garantera att rengöringsmekanismen fungerar.
Elverktyget slåsinte på.	Se till att på/av/verktyg kontrollbrytaren är i AKTIVERINGS-läge
Dammsugarenslås inte på avWireless ToolControlTM utrustatelverktyg ellerfjärrkontroll	1. Flytta slangdiameterväljaren 16 till läget Wireless Tool ControlTM. Bekräfta att LED lyser. Om LED inte lyser med omkopplaren i läge Wireless Tool ControlTM, kontakta DEWALT servicecenter.2. Fjärrkontrollen/elverktyget är inte parkopplat med dammsugaren. Följ parkopplingsstegen.3. Fjärrkontroll/elverktyg är utanför området för dammsugaren. Flytta dammsugaren närmare fjärrkontrollen/elverktyget.4. Fjärrkontroll till Wireless Tool ControlTMfungerar inte. Byt knappcellsbatteriet och försök igen.5. Se till att det parkopplade verktygets batteri är fulladdat och helt isatt.6. Om tanken är full med vätska och avkänningskretsen har löst ut:a. Vrid slangdiameterväljaren till läge Av (0) och koppla från strömkällan.b. Töm tanken.

Att skydda miljön

Separat insamling. Produkter som är markerade med denna symbol får inte kastas in de vanliga hushållssoporna.

Produkter innehåller material som kan återvinnas och

återanvändas för att minska behovet av råmaterial. Återvinn elektriska produkter enligt lokala bestämmelser. Närmare information finns tillgänglig på www.2helpU.com.

Service

OBsERVERa: Om dammsugaren måste skickas eller returneras för reparation:

1. Kontakta DEWALTs servicecenter innan du skickar eller returnerar utrustning för att klargöra möjliga faror från utvunna farliga material. DEWALTs servicecenter kan kräva att endast sughuvudet skickas eller returneras. Om det behövs kan DEWALTs servicecenter att förse dig med en skyddande förpackning.
2. Beakta följande instruktioner för personligt skydd under transport och i servicecenter:

a. Rengör enheten noggrant invändigt och utvändigt.
b. Ta bort filtret/avfallspåsen.
c. Tillämpa rengörings- och kasseringsanvisningarna som ges under avsnitten Transport, Underhåll och Rengöring i manualen.
d. Använd den medföljande skyddsförpackningen, se till att plastpåsen är ordentligt försluten och är helt lufttät
e. Bifoga en lista över utvunna farliga material på utsidan av den medföljande skyddsförpackningen.

AĞIR İNŞAAT İŞİ TİPİ TOZ TOPLAYICI DWV905M, DWV905H

Tebrikler!

DWV9110 29-35 mm konik lastik adaptör

DWV9120 35-38 mm kademeli lastik adaptör

DWV9130 35 mm OD adaptör
