BRUKSANVISNING DWE4347 DEWALT

Svenska (översatt från de ursprungliga instruktionerna) 167

1) Sikkerhet på arbeidsområdet

Alltid vikle ut kabelen fullstendig när du bruker en kabeltrommel.

Pakkens innhold

Pakken inneholder:

1Vinkelsliper

IkkE bruk när det er vätt eller i nærheten av antennelige væsker eller gasser.

Denne kraftige vinkelsliperen er et profesjonelt elektroverktøy.

Montering av sidehåndtak (Fig. B)

Korrekt plassering av hendene (Fig. G)

Du har valt ett DEWALT-verktyg. År av erfarenhet, grundlig produktutveckling och innovation gör DEWALT till en av de pålitligaste partnerna för fackmannamässiga elverktygs-användare.

Tekniska data

		DWE4347 DWE4357 DWE4369
Spänning V	AC	230 230 230
Typ 2 2 2
Strömförsörjning W		1700 1700 1700
Tomgångmärkvarvtal min	-1	10500 2200–10500 1800–8000
Slipskivans diameter mm		125 125 125
Slipskivans tjocklek (max)	mm	6,4	6,4	6,4
Kapskivdiameter	mm	125 125 125
Kapskivans tjocklek (max)	mm	3	3	3
Trädskivans diameter	mm	115 115 115
Trädskivtjocklek (max)	mm	13	13	13
Drivaxelns diameter		M14 M14	M14
Spindellängd	mm	18,5	18,5	18,5
Vikt	kg	2,39	2,41	2,53
* vikt inkluderar sidohandtag och skydd
Buller- och vibrationsvärden (triax vektorsumma) i enlighet med EN62841-2-3:
L_PA (emissionsljudtrycksnivå)	dB(A)	89	89	89
L_WA (ljudeffektnivå)	dB(A)	97	97	97
K(osäkerhet för angiven ljudnivå)	dB(A)	3	3	3
Ytslipning
Vibrationsemissionsvärde a_h,AG =	m/s2	5,6	5,6	4,2
Osäkerhet K=	m/s2	1,5	1,5	1,5
Skiva slipning
Vibrationsemissionsvärde a_h,DS =	m/s2	< 2,5	< 2,5	< 2,5
Osäkerhet K=	m/s2	1,5	1,5	1,5
Betongslipning
Vibrationsemissionsvärde a_h,CG =	m/s2	5 5 4
Osäkerhet K=	m/s2	1,5	1,5	1,5
Kapning
Vibrationsemissionsvärde a_h,CO =	m/s2	5 5 4
Osäkerhet K=	m/s2	1,5	1,5	1,5

Den emissionsnivå för vibration som anges i detta informationsblad har uppmätts i enlighet med en standardiserad test som anges i EN62841, och den kan användas för att jämföra ett verktyg med ett annat. Den kan användas för att få fram en preliminär uppskattning av exponering.

WARNING: Den angivna emissionsnivån för vibration gelt. Vid verktygets huvudsakliga användning. Om verktyget emellertid används för andra tillämpningar, med andra tillbehör, eller om det är dåligt underhållet

kan vibrationen avvika. Detta kan avsevärt öka exponeringsnivån under hela dess arbetstid.

En uppskattning av exponeringsnivån för vibrationer bör dessutom ta med i beräkningen de gånger verktyget är avstängt, eller när det är igång utan att utföra sitt arbete. Detta kan avsevärt minska exponeringsnivån under hela dess arbetstid.

Identifiera ytterligare säkerhetsåtgärder för att skydda handhavaren mot verkningarna av vibration, såsom att:

underhålla verktyget och tillbehören, hålla händerna varma, organisera arbetsgången.

SENPP: Arbete med stålborsten eller slipkapskivan kan till olika vibrationsnivåer!

WARNING: Slipning av tunna metallplåtar eller andra lattvörerande strukturer med stor yta kan resultera i en total bulleremission som är mycket högre (upp till 15 dB) än de deklarerade bulleremissionsvärdena. Sådana arbetsstycken bör så långt som möjligt förhindras från att avge ljud genom lämpliga åtgärder såsom applicering av tunga flexibla dämpningsmattor. Den ökade bulleremissionen ska också beaktas vid både riskbedömningen av bullerexponering och vid val av lämpliga hörselskydd.

EC-Följsamhetsdeklaration

Maskindirektiv

Liten vinkelsslip

DEWALT deklarerar att dessa produkter, beskrivna under Tekniska data uppfyller:

2006/42/EC, EN62841-1:2015+A11:2022, EN62841-2-3:2021+A11:2021.

Dessa produkter uppfyller också direktiv 2014/30/EU och 2011/65/EU. För mer information, var god kontakta DEWALT på följande adress, eller se handbokens baksida.

Undertecknad är ansvarig för sammanställning av den tekniska filen och gör denna förklaring å DEWALTs vägnar.

Mr. Rergel

Markus Rompel

Vice verkställande teknikdirektör, PTE Europa

DEWALT, Richard-Klinger-Straße 11, 65510, Idstein, Tyskland 25.10.2023

WARNING: För att minska risken för personskada, läs instruktionshandboken.

Definitioner: Säkerhetsriktlinjer

Nedanstående definitioner beskriver allvarlighetsnivån för varje signalord. Var god läs handboken och uppmärksamma dessa symboler.

FARA: Indikerar en omedelbart riskfylld situation som, om delinte undviks, kommer att resultera i dödsfall eller allvarlig personskada.

WARNING: Indikerar en potentiellt riskfylld situation som, och en inte undviks, skulle kunna resultera i dödsfall eller allvarlig personskada.

SEAPP: Indikerar en potentiellt riskfylld situation som, ochsen inte undviks, kan resultera i mindre eller medelmättig personskada.

OBSERVERA: Anger en praxis som inte är relaterad till personskada som, om den inte undviks, skulle kunna resultera i egendomsskada.

risk för elektrisk stöt.

risk för eldsvåda.

Säkerhetsvarningar, Allmänt Elverktyg

WARNING: Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som levereras med detta elverktyg. Underlätenhet att läsa alla instruktioner som listas här nedan kan resultera i elektrisk stöt, eldsvåda och/eller allvarlig personskada.

SPARA ALLA VARNINGAR OCH INSTRUKTIONER FÖR FRAMTIDA REFERENS

Termen "elverktyg" i varningarna syftar på ditt starkströmsdrivna (sladdanslutna) elverktyg eller batteridrivna (sladdlösa) elverktyg.

1) Säkerhet på Arbetsområdet

a) Håll arbetsområdet rent och ordentligt upplyst. Belamrade eller mörka områden inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva atmosfärer, såsom i närvaron av lättantändliga vätskor, gaser eller damm. Elektriska verktyg ge upphov till gnistor som kan antända dammet eller ångorna.
c) Håll barn och åskådare borta meda du arbetar med ett elverktyg. Distraktioner kan göra att du förlorar kontrollen.

2) Elektrisk Säkerhet

a) Kontakterna till elverktyget måste matcha uttaget. Modifiera aldrig kontakten på något sätt. Använd inte några adapterpluggar med jordanslutna (jordade) elektriska verktyg. Omodifierade kontakter och matchande uttag minskar risken för elektrisk stöt.

b) Undvik kroppskontakt med jordanslutna eller jordade ytor såsom rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk chock om din kropp är jordansluten eller jordad.

c) Utsätt inte elektriska verktyg för regn eller våta förhållanden. Vatten som kommer in i ett elverktyg ökar risken för elektrisk stöt.

d) Missbruka inte sladden. Använd aldrig sladden till att bära, dra eller koppla bort elverktyget från strömmen. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt.

e) När du arbetar med ett elverktyg utomhus, använd en förlängningssladd som passar för utomhusanvändning. Användning av en sladd som passar för utomhusanvändning minskar risken för elektrisk stöt.

f) Om arbete med ett elverktyg i en fuktig lokal är oundvikligt, använd ett uttag som är skyddat med

jordfelsbrytare (RCD). Användning av en RCD minskar risken för elektrisk stöt.

3) Personlig Säkerhet

a) Var vaksam, ha koll på vad du gör och använd sunt förnuft när du arbetar med ett elverktyg. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan resultera i allvarlig personskada.
b) Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning såsom dammfilterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador.
c) Förebygg oavsiktlig igångsättning. Se till att strömbrytaren är i frånläge innan du ansluter till strömkällan och/eller batteripaketet, plockar upp eller bär verktyget. Att bära elektriska verktyg med ditt finger på strömbrytaren eller att strömsätta elektriska verktyg som har strömbrytaren på är att invitera olyckor.
d) Avlägsna eventuell justeringsnyckel eller skiftnyckel innan du sätter på elverktyget. En skiftnyckel eller en nyckel som sitter kvar på en roterande del av elverktyget kan resultera i personskada.
e) Böj dig inte för långt. Bibehåll alltid ordentligt fotfäste och balans. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer.
f) Klä dig ändamålsenligt. Bär inte lösa kläder eller smycken. Hål här och kläder borta från rörliga delar. Lösa kläder, smycken eller längt här kan fastna i delar i rörelse.
g) Om det finns anordningar för anslutning av apparater för dammutrensning och insamling, se till att dessa är anslutna och används på ett korrekt sätt. Användning av dammuppsamling kan minska damm-relaterade faror.
h) Bli inte vårdslös och ignorera inte säkerhetsprinciperna trots att du är van att använda verktyg. Vårdslöst handlande kan leda till allvarlig kroppsskada på en bråkdel av en sekund.

4) Användning och Skötsel av Elverktyg

a) Tvinga inte elverktyget. Använd det korrekta elverktyget för din tillämpning. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastighet för vilket det konstruerades.
b) Använd inte elverktyget om strömbrytaren inte sätter på och stänger av det. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras.
c) Dra ur kontakten från strömkällan och/eller batteripaketet, om det är löstagbart, från elverktyget innan du gör några justeringar, byter tillbehör eller lägger elverktygen i förvaring. Sådana förebyggande säkerhetsåtgärder minskar risken att oavsiktligt starta elverktyget.

d) Förvara elektriska verktyg som inte används utom räckhåll för barn, och låt inte personer som är obekanta med elverktyget eller med dessa instruktioner använda elverktyget. Elektriska verktyg är farliga i händerna på outbildade användare.
e) Underhåll elverktyg och tillbehör. Kontrollera för feljustering eller om rörliga delar har fastnat, bristning hos delar och andra eventuella förhållanden som kan komma att påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg.
f) Håll kapningsverktyg vassa och rena. Ordentligt underhållna kapningsverktyg med vassa sågkanter är mindre sannolika att fastna och är lättare att kontrollera.
g) Använd elverktyget, tillbehören och verktygssatserna, etc. i enlighet med dessa instruktioner, och ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Användningen av elverktyget för andra verksamheter än de som det är avsett för skulle kunna resultera i en farlig situation.
h) Se till att handtagen och greppytorna är torra och fria från olja och fett. Hala handtag och greppytor förhindrar säker hantering och kontroll av verktyget i oväntade situationer.

5) Service

a) Se till att ditt elverktyg får service av en kvalificerad reparatör, som endast använder identiska ersättningsdelar. Detta säkerställer att elverktygets säkerhet bibehålles.

YTTERLIGARE SPECIFIKA SÄKERHETSREGLER Gemensamma säkerhetsvarningar för vinkelslipning, slipning, stålborstning eller kapningar

a) Detta elverktyg är avsett att fungera som en vinkelslip, slipmaskin, stålborste eller kapverktyg. Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som levereras med detta elverktyg. Underlåtenhet att läsa alla instruktioner som listas här nedan kan resultera i elektrisk stöt, eldsvåda och/eller allvarlig personskada.
b) Vi rekommenderar inte att arbetsmoment såsom polering och slipning utförs med detta elverktyg. Arbetsmoment för vilka elverktyget inte är konstruerat kan eventuellt ge upphov till fara och orsaka personskada.
c) Konvertera inte detta elverktyg för att fungera på ett sätt som inte är specifikt utformat och specificerat av verktygstillverkaren. En sådan omvandling kan resultera i att du förlorar kontrollen och orsakar allvarliga personskador.
d) Använd inte tillbehör som inte är specifikt konstruerade och rekommenderade av verktygstillverkaren. Bara för att tillbehöret kan

monteras på ditt elverktyg, garanterar inte detta en säker användning.

e) Angiven hastighet för tillbehöret måste vara åtminstone lika med den maximala hastighet som elverktyget är märkt med. Tillbehör som går snabbare än sin nominella hastighet kan gå sönder och splittras.
f) Tillbehörets ytterdiameter och tjocklek måste ligga inom elverktygets kapacitetsmärkning. Tillbehör med fel storlek kan inte skyddas eller kontrolleras korrekt.
g) Måtten på tillbehörsfästet måste passa måtten på elverktygets monteringsbeslag. Tillbehör med som inte matchar elverktygets monterade hårdvara kommer att köra obalanserat, vibrera för mycket och kan orsaka att man tappar kontrollen.
h) Använd inte ett skadat tillbehör. Före varje användning, inspektera tillbehör såsom sliptrissor med avseende på flisor och sprickor, nötning eller för stort slitage, stålborste med avseende på lösa eller spruckna trådar. Om elverktyg eller tillbehör tappas, inspektera för ev. skada eller installera ett oskadat tillbehör. Efter inspektion och installation av ett tillbehör, placera dig själv och åskådare på sidan av det roterande tillbehörets plan och kör elverktyget med maximal hastighet utan belastning i en minut. Skadade tillbehör kommer normalt att falla sönder under denna testkörning.
i) Använd personlig skyddsutrustning. Beroende på tillämpning, använd ansiktsskydd, skyddsglasögon eller säkerhetsglasögon. Efter vad som är lämpligt, bär dammfilterskydd, hörselskydd, handskar och verkstadsförkläde som klarar av att stoppa små slipande delar eller bitar av arbetsstycket. Ögonskyddet måste klara av att stoppa flygande skräp som skapas av diverse arbetsmoment. Dammfilterskyddet eller respiratorn måste kunna filtrera partiklar som skapas i ditt särskilda arbete. Att utsättas för högt buller under lång tid kan orsaka hörselskador.
j) Håll andra personer på säkert avständ från arbetsområdet. Alla som kommer in i arbetsområdet måste ha personlig skyddsutrustning. Småbitar av arbetsstycket eller av ett trasigt tillbehör kan flyga iväg och orsaka personskada bortom det omedelbara arbetsområdet.
k) Håll alltid verktyget i de isolerade grepytorna vid arbete där kapitllbehör riskerar att komma i kontakt med dolda elledningar eller med sin egen nätsladd. Kapitllbehör som kommer i kontakt med en strömförande ledning kan göra att exponerade metalldelar hos elverktyget blir strömförande och kan ge användaren en elektrisk stöt.
1) Placera sladden så den går fri från roterande tillbehör. Om du tappar kontrollen kan sladden bli kapad eller fastna, och din hand eller arm kan dras in i det roterande tillbehöret. m) Lägg aldrig ifrån dig elverktyget förrän tillbehöret har stannat helt och hållet. Det roterande tillbehöret

kan hugga tag i ytan och dra iväg verktyget så att du tappar kontrollen över det.

n) Kör inte elverktyget medan du bär det vid sidan. Oavsiktlig kontakt med det roterande tillbehöret skulle kunna ta tag i dina kläder och dra in tillbehöret mot kroppen.
o) Rengör regelbundet elverktygets luftventiler. Motorns fläkt kommer att dra in dammet i käpan och för mycket metalldamm som samlas där kan ge upphov till elektriska risker.
p) Använd inte elverktyget i närheten lättantändliga material. Gnistor kan antända dessa material.
q) Använd inte tillbehör som kräver flytande kylmedel. Användning av vatten eller andra flytande kylmedel kan leda till livsfarlig elstöt eller stöt.

YTTERLIGARE SÄKERHETSINSTRUKTIONER FÖR ALL VERKSAMHET

Rekyl och relaterade varningar

Rekyl är en plötslig reaktion på en fastklämd eller fastkörd roterande skiva, stödrondell, borste eller något annat tillbehör. Klämning eller fastkörning orsakar snabb överstegring av det roterande tillbehöret, som i sin tur tvingar det okontrollerade elverktyget i motsatt riktning mot tillbehörets rotation på det ställe där det har fastnat.

Om till exempel en slipskiva fastnar eller kläms av arbetsstycket, kan kanten på skivan som går in i klämpunkten gräva sig in i materialets yta och göra att skivan dras eller hoppar ut. Skivan kan antingen hoppa mot eller bort från användaren, beroende på skivans rörelseriktning vid klämpunkten. Slipskivor kan dessutom brytas sönder under dessa förhållanden.

Rekyl uppstår till följd av felaktig användning och/eller hantering av sågen. Detta kan undvikas genom de skyddsåtgärder som beskrivs nedan:

a) Håll ett fast grepp om elverktyget med båda händerna och placera kroppen och armarna på ett sätt som gör att du kan stå emot kraften från eventuella kast. Använd alltid extrahandtag, om sådant medföljer, för maximal kontroll över rekyl eller vridmoment-reaktion under igångsättning. Användaren kan kontrollera vridmomentreaktion eller rekylkrafter, om korrekta försiktighetsåtgärder vidtas.
b) Placera aldrig din hand nära ett roterande tillbehör. Tillbehöret kan rekylera över din hand.
c) Placera inte din kropp i ett område dit elverktyget kommer att förflyttas om ett kast inträffar. Rekylen kommer att kasta verktyget i motsatt riktning mot skivans rörelse vid klämpunkten.
d) Var särskilt försiktig när du arbetar med hörn, skarpa kanter, osv. Undvik att låta tillbehöret studsa eller hakas fast. Hörn, vassa kanter eller studsande har en tendens att hugga tag i det roterande tillbehöret och orsaka kontrollförlust eller rekyl.

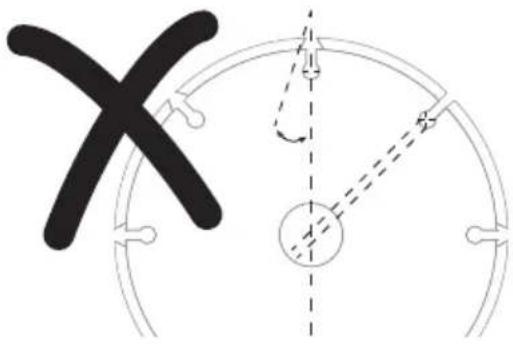

e) Fäst inte en sågkedja, träsnidande skiva, segmenterad diamantskiva med ett yttre gap större

än 10 mm eller tandad sågklinga. Sådana klingor ger ofta upphov till rekyl och förlust av kontroll.

Säkerhetsvarningar specifikt för slipnings- och kapningsarbeten

a) Använd bara skivor av den typ som rekommenderas för ditt elverktyg och det speciella skydd som är konstruerat för den aktuella skivan. Skivor som elverktyget inte är konstruerat för kan inte skyddas ordentligt och är inte säkra.

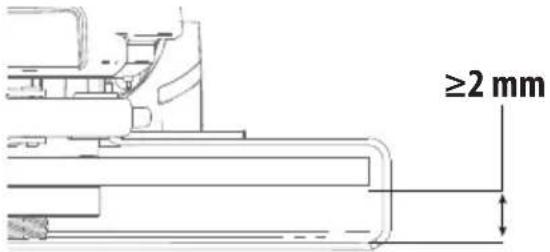

b) Slipytan på skivor med försänkt nav måste monteras nedanför skyddsflänsens plan. Felaktigt monterad skiva som skyddas av nivån av skyddsklacken kan inte var tillräckligt skyddande.
c) Skyddet måste fästas ordentligt på elverktyget och placeras för maximal säkerhet så att så lite som möjligt av skivan är exponerad mot användaren. Skyddet hjälper till att skydda operatören från trasiga skivfragment, oavsiktlig kontakt med skivan och gnistor som kan antända kläder.
d) Skivor får bara användas i tillämpningar de rekommenderas för. Exempelvis: Slipa inte med sidan på en kapskiva. Slipande kapskivor är avsedda för slipning med ytterkanten; om dessa skivor utsätts för sidokrafter kan de splittras.
e) Använd alltid oskadade skivflänsar med rätt storlek och form för den skiva du tänker använda. Rätt skivflänsar stödjer skivan och minskar på så sätt risken att skivan går sönder. Flänsar för kapskivor kan vara annorlunda än flänsar för slipskivor.
f) Använd inte nedslitna skivor från större elverktyg. Skivor som är avsedda för större elverktyg lämpar sig inte för den högre hastigheten hos mindre verktyg och kan brytas sönder.
g) När du använder skivor för dubbla ändamål använd alltid rätt skydd för den applikation som ska utföras. Underlåtenhet att använda rätt skydd kanske inte ger den önskade skyddsnivån, vilket kan leda till allvarliga skador.

Ytterligare säkerhetsvarningar specifikt för kapningsarbeten

a) Låt inte kapskivan fastna och tryck inte för hårt. Försök inte göra ett alltför djupt snitt. Belastning av skivan ökar risken och sannolikheten för att skivan ska vridas eller kärva i snittet och möjligheten för rekyl eller att skivan går sönder.
b) Stå inte i linje med och bakom den roterande skivan. När skivan, på arbetspunkten rör sig bort ifrån din kropp, kan en eventuell rekyl slunga den roterande skivan och elverktyget rakt mot dig.
c) Om skivan fastnar, eller om kapningen av någon anledning avbryts, ska du stänga av elverktyget och hålla det stilla tills skivan helt slutat att snurra. Försök aldrig ta ut kapskivan ur snittet medan den fortfarande snurrar eftersom det kan leda till en

rekyl. Undersök varför skivan har fastnat och avlägsna orsaken till detta.

d) Återuppta inte kapningen av arbetsstycket med skivan i skärspåret. Låt skivan nå full hastighet och återgå försiktigt till kapningen. Skivan kan fastna, vandra upp eller rekylera om verktyget startas om i arbetsstycket.
e) Stöd skivor eller överdimensionerade arbetsstycken för att minimera risken att skivan fastnar och får bakslag. Stora arbetsstycken tenderar att svikta under sin egen vikt. Stöd måste placeras under arbetsstycket nära kaplinjen och nära kanten på arbetsstycket på båda sidor av skivan.
f) Var speciellt försiktig när du gör en instickssågning i en existerande vägg eller andra dolda områden. Det utstickande skivan kan skära in i vattenrör, elledningar eller objekt som kan orsaka en rekyl.
g) Försök inte att skära kurvigt. Belastning av skivan ökar risken och sannolikheten för att diamantskivan ska vridas eller kärva i snittet och möjligheten för rekyl eller att skivan går sönder.

Extra säkerhetsföreskrifter för slipmaskiner

a) Använd inte alltför överdimensionerat papper för sandslipskivan. Följ tillverkarens rekommendationer vid val av sandslipningspapper. Större sandslipningspapper som när utanför sandslipsrondellen utgör en risk för rivsår, och kan orsaka fastkörning, sönderslitning av skivan eller rekyl.

Extra säkerhetsföreskrifter för stålborstning

a) Var medveten om att trådstrån kastas från borsten också under vanlig användning. Slit inte för hårt på trådarna genom att applicera för stor belastning på borsten. Trådstråna kan lätt tränga igenom lätt beklädnad och/eller huden.
b) Om användningen av ett skydd rekommenderas för stältrådsborstning, tillåt inte någon kontakt mellan trådtrissan eller borsten och skyddet. Trådtrissans eller borstens diameter kan expandera på grund av arbetet och på grund av centrifugalkrafter.

Ytterligare säkerhetsregler för vinkelslipar

a) Använd inte Typ 11 (slipskål) skivor på detta verktyg. Användning av olämpliga tillbehör kan resultera i skador.

b) Använd alltid sidohandtag. Dra åt handtaget ordentligt. Sidohandtaget bör alltid användas för att alltid kunna bibehålla kontrollen över verktyget.

Återstående risker

Trots tillämpning av de relevanta säkerhetsbestämmelserna och användning av säkerhetsapparater kan vissa återstående risker inte undvikas. De är:

• Hörselnedsättning.
- Risk för personskada på grund av flygande partiklar.

sVEnska

• Risk för brännskador på grund av att tillbehör blir heta under arbetet.
• Risk för personskada på grund av långvarig användning.
• Risk för damm från farliga ämnen.

Elektrisk Säkerhet

Den elektriska motorn har konstruerats för endast en spänning. Kontrollera alltid att strömförsörjningen motsvarar spänningen på klassificeringsplattan.

Ditt DEWALT-verktyg är dubbel-isolerad i enlighet med EN62841; därför behövs ingen jordningstråd.

Om strömsladden är skadad får den endast bytas av DEWALT eller en auktoriserad serviceorganisation.

WARNING: Vi rekommenderar användning av en jordalsbrytare med en restström på 30mA eller mindre.

Användning av Förlängningssladd

Om en förlängningssladd behövs, använd en godkänd 3-kärnig förlängningssladd, som är lämplig för detta verktygs strömbehov (se Tekniska data). Minsta ledningsstorlek är 1,5 mm²; maximala längden är 30 m.

Vid användning av en sladdvinda, dra alltid ut sladden helt och hållet.

Förpackningsinnehåll

Förpackningen innehåller:

1Vinkelslip

1typa-skydd

1Typb-skydd

1 Sidohandtag

1Fästfläns

1klämmutter

1Insexnyckel

1Instruktionshandbok

• Kontrollera med avseende på skada på verktyget, på delar eller tillbehör som kan tänkas ha uppstått under transporten.
• Ta dig tid att grundligt läsa och förstå denna handbok före användning.

Märkningar på verktyg

Följande bildikoner visas på verktyget:

Läs instruktionshandbok före användning.

Bär öronskydd.

Bär ögonskydd.

Använd alltid två händer.

Använde inte skyddet för kaparbeten.

Elektronisk broms

Datumkoden 11 som också inkluderar tillverkningsår finns tryckt i kåpan.

Exempel:

2023 XX XX

År och vecka för tillverkning

Beskrivning (Bild A, B)

WARNING: Modifiera aldrig elverktyget eller någon del av davskada eller personskada skulle kunna uppstå.

1 Spindellåsknapp
2 Spindel
3 Sidohandtag
4 Fästfläns
5 Gängad bygelmutter
6 Skydd
7 Skjutreglage
8 Variabel hastighetsratt (DWE4357, DWE4369)
9 Skyddslåsspak
10 LED-indikator

Avsedd användning

Din extra kraftiga vinkelslip har konstruerats för professionell vinkelslipning, slipning, trådborstning och kapning.

anVÄnD InTE andra slipskivor än navförsänkta trissor och pappersskiva.

Vomning! Använd inte för att såga i trä eller träsnideri. Använd inte någon typ av tandade blad. Allvarliga personskador kan förorsakas.

Använd InTE under våta förhållanden eller i närheten av lättantändliga vätskor eller gaser.

Din kraftiga vinkelslip är ett professionellt elverktyg.

Låt InTE barn komma i kontakt med verktyget. Överinseende krävs när oerfarna handhavare använder detta verktyg.

- Denna produkt är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt av en person som är ansvarig för deras säkerhet. Barn skall aldrig lämnas ensamma med denna produkt.

Egenskaper

Sidohandtag mot vibration

DWE4369

Det vibrationsdämpande sidohandtaget erbjuder extra komfort genom att absorbera de vibrationer som orsakas av verktyget.

Strömavbrott

Ingen-voltfunktionen förhindrar vinkelslipen att starta om utan att omkopplaren används och det blivit ett avbrott i strömförsörjningen.

E-koppling

Denna enhet är utrustad med en E-koppling (Elektronisk koppling), vilken om skivan fastnar eller om skivan kläms fast stänger av enheten för att minska reaktionskraften för användaren. Omkopplaren behöver impulsstyras (slås på och stängas av) för att starta om verktyget.

Broms

När glidomkopplaren är släppt stäng motorn omedelbart av och den elektroniska bromsen stoppar tillbehöret snabbt.

Kickback Brake™

När en allvarlig klämning, fastnande eller kärvning avkänns kommer den elektroniska bromsen att aktiveras med maximal kraft för att snabbt stoppa skivan, minska rörelsen hos vinkelslipen och stänga av den. Omkopplaren behöver impulsstyras (slås på och stängas av) för att starta om verktyget.

Constant Clutch™

Vid överbelastning eller fastnande reduceras motorns vridmoment. Om belastningen reduceras kommer vridmomentet och RPM att öka. Om verktyget fastnar under en längre tid kommer det att stängas av och kräver att omkopplaren impulsstyrs för att starta om.

Elektronisk mjukstart

Denna funktion begränsar det första startmomentet vilket möjliggör att hastigheten byggs upp gradvis under en period på 1 sekund.

LED-indikatorn 10 kommer att fortsätta att lysa grön under normal aktivitet eller blinka i ett mönster med rött ljus för att uppmärksamma dig på att verktygets skyddsfunktion har aktiverats. Se LED-guide på baksidan av denna manual för förklaring och blinkmönster.

MONTERING OCH INSTÄLLNINGAR

WARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort det från strömkällan innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. Se till att startknappen är i AV-läge. En oavsiktlig igångsättning kan orsaka personskada.

Påmontering av sidohandtag (Bild B)

WARNING: Innan du använder verktyget, kontrollera att handaget är ordentligt åtdraget.

Skruva in sidohandtaget 3 hårt i ett av hålen på endera sidan av växellådan. Sidohandtaget bör alltid användas för att alltid kunna bibehålla kontrollen över verktyget.

Skydd

SENPP: Skydden måste användas med alla spiskivor, kapskivor, sandpappersrondeller, stålborstar och trådskivor. Se Bild A för att se vilka skydd som medföljer enheten. Vissa användningsområden kan kräva att korrekt skydd köps från våra lokala återförsäljare eller auktoriserade servicecenter.

FÖRSIKTIGHET: Vid användning av typ A (kapning) slivskydd för planslipning kan hjulskyddet inverka med arbetsstycket och orsaka dålig kontroll.

FÖRSIKTIGHET: Vid användning av ett skivskydd av typ (slipskivor) för kapningsarbeten med bundna slipskivor finns det en ökad risk för exponering för avgivna gnistor och partiklar, samt exponering för skivfragment i händelse av att skivan brister.

FÖRSIKTIGHET: Vid användning av typ A (kapning), typ skivskydd för kaparbeten och planslipning i betong eller murverk finns det en ökad risk för exponering för damm och förlust av kontroll som kan resultera i kast.

FÖRSIKTIGHET: När du använder ett skivskydd av typ (slipning) eller typ B (slipning) med en stålborste av skivtyp med en tjocklek som är större än den maximala tjockleken som specificeras i tekniska data, kan ledningarna fastna i skydd som leder till att ledningarna går av..

OBS: Kantslipning och kapning kan utföras med typ 27-skivor som skapats och specificerats för detta syfte; 6 mm tjocka skivor är skapade för ytslipning medan tunnare typ 27-skivor behöver kontrolleras på tillverkarens etikett om de kan användas för ytslipning eller endast för kantslipning/kapning. Ett typ A (kapning) skivskydd måste användas för alla skivor där ytslipning är förbjudet. Ett typ A (kapning) (tidigare kallat typ 1/41) skivskydd måste användas vid dubbla syften (kombinerad slipning och kapning) av slipskivor. Kapning kan också utföras genom användning av en typ 1/41-skiva och ett typ A kapningsslipskydd tidigare kallat typ 1/41-skydd.

OBS: Se Tabellen över tillbehör och skydd för att välja rätt skydds-/tillbehörskombination.

Inställning och montering av skydd (Bild C, D)

SEIPP: Stäng av enheten och koppla ifrån verktyget i några justeringar görs eller tillbehör monteras eller tas bort. SEIPP: INNAN verktyget används, se till att identifiera skyddinställningsalternativ ditt verktyg är inställt på

Inställningsalternativ

För skyddsjustering aktiveras skyddets lässpak 9 i ett av hålen 15 på skyddshylsan med en tillbakadragningsfunktion. Din vinkelslip erbjuder två alternativ för denna inställning.

• One-touch ™: I denna position är aktiveringssidan sned och kommer att åka över till nästa inriktningshål när skyddet vrids medurs (spindeln riktad mot användaren) men läses i moturs riktning.
• Two-touch ™: I denna position är aktiveringssidan rak och rätvinklig. Den kommer INTE att åka över till nästa inriktningshål såvida inte lässpaken trycks in och hålls kvar samtidigt som skyddet vrids antingen i riktning medurs eller moturs (spindelns riktad mot användaren).

One-Touch™

Two-Touch™

Ställa in skyddinställningsalternativ

För att ändra skyddets lässpak 9 till önskat inställningsalternativ:

1. Ta bort skruven 12 med en T20 bits.
2. Ta bort skyddets lässpak och notera fjäderns position. Välj änden på spaken för önskat inställningsalternativ. One-touch kommer att använda den lutande änden av spaken 9 för att aktivera inriktningshålen 15 på skyddshylsan. Two-touch kommer att använda den rätvinkliga änden för att aktivera inriktningshålen 15 på skyddshylsan.
3. Sätt tillbaka spaken, placera valfri ände under fjädern 20. Se till att spaken har ordentlig kontakt med fjädern.
4. Sätt tillbaka skruven och dra åt med ett motständ på 2,0-3,0 Nm. Se till att installationen fungerar korrekt med fjädern returfunktion genom att trycka ned skyddets lässpak 9.

Montering av skydd (Bild D)

SENPP: Innan montering av skyddet, se till att skåren, spaken och fjädern är korrekt fastsatta innan skyddet monteras.

1. Med spindeln riktad mot användarren, tryck på och håll kvar skyddets lässpak 9.
2. Rikta in klackarna 13 på skyddet mot skårorna 14 på växellådan.
3. Skjut ned skyddet till flikarna aktiveras och vrid in dem i spåret på växellådhusets nav. Lossa skyddets låsspak.
4. Positionering av skyddet:

One-touch™: Vrid skyddet medurs till önskad arbetsposition. Tryck på och håll kvar skyddets lässpak 9 släpp spaken för att vrida skyddet moturs.

Two-touch™: Tryck på och håll kvar skyddets lässpak 9. Vrid skyddet medurs eller moturs till önskad arbetsposition.

NOTERA: Skyddshöljet bör placeras mellan spindeln och operatören för att ge maximalt skydd.

Skyddets lässpak bör snäppa in i ett av de inriktade hålen 15 på skyddshylsan. Detta garanterar att skyddet sitter säkert.

1. För att ta bort skyddet, följ steg 1–3 i dessa instruktioner i motsatt ordning.

Flänsar och skivor

Montering av skivor utan centrumnav (Bild E)

WARNING: Om inte flänsen/klämmuttern/skivan placeras kan det resultera i allvarlig personskada (eller skada på verktyget eller skivan).

SEVPP: Medföljande flänsar måste användas ret det på Typ 27 slipskivor och Typ 41 och Typ

42 kapskivor. Se Tabell över tillbehör och skydd för ytterligare information.

WARNING: Ett stängt tvåsidigt kapskiveskydd krävs när körör for används.

WARNING: Användning av skadade flänsar eller skivor eller om inte korrekt fläns och skydd används kan det resultera i allvarliga skador på grund av sönderbrutna skivor eller kontakt med skivan. Se Tabell över tillbehör och skydd för ytterligare information.

1. Placera verktyget på ett bord, med skyddet vänt uppåt.
2. Installera den ogängade fästflänsen 4 på spindeln 2 med det upphöjda centrumet mot skivan.
3. Placera skivan 16 mot fästflänsen och centrera skivan mot det upphöjda centrumet (styrtappen) på fästflänsen.
4. Medan spindellåsknappen trycks ned och med sexkantsfördjupningen riktat bort från skivan, trä på klämmuttern 5 på spindeln så att klackarna fästs i den två öppningarna på spindeln.
5. Medan spindellåsknappen trycks ned, dra åt klämmuttern 5.
6. För att ta bort skivan, tryck på spindellåsknappen och lossa klämmuttern.

Montering av flexibel slipskiva (Bild B, F)

NOTERA: Användning av ett skydd tillsammans med slipskivor som använder flexibla slipskivor, kallas ofta fiberhartsskivor, behövs inte. Eftersom inte något skydd behövs för dessa tillbehör kanske inte skyddet passar korrekt.

WARNING: Om inte flänsen/klämmuttern/skivan placeras kan det resultera i allvarlig personskada (eller skada på verktyget eller skivan).

WARNING: Korrekt skydd måste återinstalleras för v. e slipskiva, kapskiva, flexibel slipskiva, stålborste eller stålborstskiva efter att sandslipningen är klar.

1. Placera eller gänga på lämplig flexibel slipskiva 17 på spindeln.
2. Placera slipskivan 18 på flexibla slipskivan 17.
3. Medan spindellåset trycks ned 1, gänga på klämmuttern 19 på spindeln, styr in navet på klämmuttern på centrum av slipskivan och flexibla slipskivan.
4. Dra åt bygelmuttern för hand. Tryck sedan på spindellåsknappen medan slipskivan vrids tills slipskivan och bygelmuttern är tätt intill varandra.
5. För att ta bort skivan, greppa tag och vrid flexibla hållaren och slipskivan medan spindellåsknappen trycks in.

Montering av trådkoppborstar och trådskivor (Bild A, B)

VARNING: Om inte flänsen/klämmuttern/skivan placeras korrent kan det resultera i allvarlig personskada (eller skada på verktyget eller skivan).

SENPP: För att minska risken för personskador, and ind arbetshandskar när trådborstar och skivor hanteras. De kan vara vassa.

SEJPP: För att reducera risken för skador på vår, byget får skivor och borstar inte vidröra skyddet

under monteringen eller när de används. Oupptäckta skador kan uppstå på tillbehören och göra att trådarna fragmenteras från tillbehörsskivor eller kopp.

Trådskålborstar eller trådskivor installeras direkt på den gängade spindeln utan några flänsar. Använd endast trådborstar eller skivor som medföljer med ett M14 gängat nav. Dessa tillbehör finns tillgängliga att köpa hos din lokala återförsäljare eller auktoriserat servicecenter.

1. Placera verktyget på ett bord, med skyddet vänt uppåt.
2. Gänga på skivan på spindeln för hand.
3. Tryck på spindellåsknappen 1 och använd en skruvnyckel på navet på trådskivan eller borsten för att dra åt skivan.
4. För att ta bort skyddet följ ovanstående procedur i motsatt ordning.

NOTERA: För att minska risken för skador på verktyget, sätt fast skivnavet ordentligt innan verktyget slås på.

Före användning

• Sätt på skyddet och lämplig skiva eller trissa. Använd inte alltför slitna skivor eller trissor.
• Se till att den inre och den yttre flänsen är korrekt monterade. Följ instruktionerna som ges i Tabell över tillbehör och skydd.
• Se till att skivan eller trissan roterar i pilarnas riktning på tillbehöret och på verktyget.
• Använd inte ett skadat tillbehör. Före varje användning, inspektera tillbehör såsom sliptrissor med avseende på flisor och sprickor, stödrondell med avseende på sprickor, nötning eller för stort slitage, stålborste med avseende på lösa eller spruckna trådar. Om elverktyg eller tillbehör tappas, inspektera för ev. Skada eller installera ett oskadat tillbehör. Efter inspektion och installation av ett tillbehör, placera dig själv och åskådare bort från tillbehörets rotationsplan, och kör elverktyget med maximal tomgångshastighet under en minut. Skadade tillbehör kommer normalt att falla sönder under denna testkörning.

ANVÄNDNING

Bruksanvisning

WARNING: laktta alltid säkerhetsinstruktionerna och tõmbara bestämmelser.

WARNING: För att minska risken för allvarlig på sknaka, stäng av verktyget och koppla bort det från strömkällan innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. Se till att startknappen är i AV-läge. En oavsiktlig igångsättning kan orsaka personskada.

WARNING:

Se till att allt material som ska slipas eller kapas sitter stadigt på plats.

- Säkra och stöd arbetsstycket. Använd klämmor eller ett skruvstäd för att stödja arbetsstycket vid ett stabilt underlag. Det är viktigt att fästa och

stödja arbetsstycket för att förhindra rörelser hos arbetsstycket och att kontrollen förloras. Rörelser hos arbetsstycket eller förlust av kontrollen kan skapa faror och orsaka personskador.

• Stöd skivor eller överdimensionerade arbetsstycken för att minimera att skivan fastnar och får bakslag. Stora arbetsstycken tenderar att svikta under sin egen vikt. Stöd måste placeras under arbetsstycket nära kaplinjen och nära kanten på arbetsstycket på båda sidor av skivan.
• Använd alltid vanliga arbetshandskar när verktyget används.
• Motorn blir mycket het under användning.
• Applicera bara ett försiktigt tryck på verktyget. Utsätt inte skivan för sidotryck.
• Installera alltid skyddet och lämplig skiva eller trissa. Använd inte alltför slitna skivor eller trissor.
• Se till att den inre och den yttre flänsen är korrekt monterade.
• Se till att skivan eller trissan roterar i pilarnas riktning på tillbehöret och på verktyget.
• Undvik att överlasta. Fortsätt att köra elverktyget utan belastning under flera minuter efter att elverktyget utsatts för kraftig belastning för att kyla tillbehöret. Vidrör inte slip- och kapskivor innan de har svalnat. Skivan kan bli mycket het under arbetet.
• Arbeta aldrig med slipkoppen utan lämpligt skydd på plats.
• Använd inte elverktyget med en kapställning.
• Använd aldrig material som är oförenligt med slipprodukter.
• Var medveten om att hjulet fortsätter att rotera efter att verktygen är avstängda.

VARNING: För att minska risken för allvarlig personskada, tilland ALLTID korrekt handställning, så som visas.

WARNING: För att minska risken för allvarlig personskada, har ALLTID verktyget säkert, för att förekomma en plötslig reaktion.

Korrekt handplacering innebär en hand på sidohandtaget 3 och den andra handen på själva verktyget, så som visas i Bild G.

Variabel hastighetsratt (Bild A)

DWE4357, DWE4369

WARNING: Oavsett inställd hastighet måste angiven hastighet för tillbehöret måste vara åtminstone lika med den maximala hastighet som elverktyget är märkt med.

Den varierbara hastighetsratten erbjuder extra kontroll av verktyget, och gör att det kan användas under optimala förhållanden för att passa tillbehöret och materialet.

- Vrid reglerknappen 8 till önskad nivå. Vrid reglaget uppåt för en högre hastighet och nedåt för en lägre hastighet.

SENPP: Håll ett fast tag i sidohandtaget och i höljet för att behålla kontrollen av verktyget vid start och under användning och tills skivan eller tillbehöret slutar att rotera. Se till att skivan har stannat helt och hålet innan verktyget läggs ned.

NOTERA: För att minska oförutsedda verktygsrörelser, slå inte på eller stäng av verktyget när det är belastat. Låt vinkelslipen nå full hastighet innan arbetsytan vidrörs. Lyft bort verktyget från arbetsytan innan verktyget stängs av. Låt verktyget sluta rotera innan det läggs ned.

För att starta verktyget skjut PÅ/AV skjutreglaget 7 mot fronten av verktyget. För att stoppa verktyget, släpp på/av-omkopplaren.

För kontinuerlig drift skjut omkopplaren mot fronten på verktyget och tryck främre delen av omkopplaren inåt. För att stoppa verktyget när det körs i kontinuerlig drift, tryck på bakre delen av reglaget och släpp det.

Vridaxellås (Bild B)

Vridaxellåset 1 finns för att förhindra att drivaxeln roterar under installation eller borttagande av trissor. Använd bara vridaxellåset när verktyget är avstängt, bortkopplat från strömförsörjningen, och har stannat helt och hållet.

OBSERVERA: För att minska skaderisken på verktyget, koppla inte in drivaxelns lås medan verktyget arbetar. Skada på verktyget kommer att uppstå, och påmonterat tillbehör kan snurra loss och möjligen resultera i personskada.

För att koppla in låset, tryck ner knappen för drivaxellåset och vrid drivaxeln tills du inte kan vrida drivaxeln längre.

Ytslipning, slipning, och trådborstning

SENPP: Använd alltid korrekt skydd enligt instruktionerna i denna manual.

WARNING: Ansamling av metalldamm. Omfattande av sliprondeller i metalltillämpningar kan resultera i ökad risk för elektrisk stöt. För att minska denna risk, sätt in en RCD före användning, och rengör ventilationsspringorna dagligen genom att blåsa in torr tryckluft i ventilationsspringorna enligt nedanstående underhållsanvisningar.

För att arbeta på ett arbetsstyckets yta:

1. Låt verktyget nå full hastighet innan verktyget kommer i kontakt med arbetsytan.
2. Använd minimalt med tryck på arbetsytan, låt verktyget arbeta med hög hastighet. Borttagning v material går snabbast när verktyget arbetar med hög hastighet.

Vinkel-

1. Håll en lämplig vinkel mellan verktyget och arbetsytan. Se tabellen för särskild funktion.

Funktion Vinkel-

slipning 20° -30°

Slipning med sandpappersrondell 5° -10°

Slipning med flexibel slipskiva 5° -15°

Stålborstning 5° -10°

1. Håll kontakt mellan kanten på skivan och arbetsytan med skivan.

2. Vid vinkelslipning, slipning med sandpappersrondell eller stålborstning, förfytta verktyget kontinuerligt framåt och bakåt för att undvika att spår skapas på arbetsytan.

3. Vid slipning med sandpappersrondell, flytta verktyget konstant i en rak linje för att förhindra bränning och virvlar på arbetsytan.

NOTERA: Om verktyget tillåts vila mot arbetsytan utan att det flyttas kommer arbetsstycket att skadas.

1. Ta bort verktyget från arbetsytan innan verktyget stängs av. Låt verktyget sluta rotera innan det läggs ned.

SENPP: Var extra uppmärksam vid arbete över en kant då på tvära rörelser av vinkelslipen kan ske.

Försiktighetsåtgärder vid arbete med målade arbetsstycken

1. Stålborstning av blybaserad färg REKOMMENDERAS INTE på grund av svårigheterna att kontrollera det förorenade dammet. Blyförgiftning är farligast för barn och gravida kvinnor.
2. Eftersom det är svårt att identifiera om färg innehåller eller inte innehåller bly utan en kemisk analys rekommenderar vi att följande försiktighetsåtgärder vidtas vid slipning av all färg:

Personlig säkerhet

1. Inga barn eller gravida kvinnor får komma in i arbetsområdet där färg slipas eller stålborstas innan en fullständig rengöring gjorts.
2. En andningsmask eller gasmask bör bäras av alla personer som kommer in i arbetsområdet. Filtret bör bytas dagligen eller när användaren har svårigheter att andas.

NOTERA: Endast de dammasker som är lämplig för arbete med blyfärgdamm och rök bör användas. Vanlig målarmasker ger inte detta skydd. Besök din lokala järnhandel för korrekt N.I.O.S.H. godkända mask.

1. ÄT INTE, DRICK ELLER RÖK inom arbetsområdet för att förhindra intag av förorenade färgpartiklar. Arbetare bör tvätta och städa INNAN de äter, dricker eller röker. Livsmedel, dryck eller röktillbehör bör inte lämnas kvar i arbetsområdet eftersom damm kan fastna på dem.

Miljösäkerhet

1. Färg bör tas bort på ett sådant sätt att mängden damm som genereras minimeras.

2. Områden där färgborttagning sker bör förseglas med plastskynken som är 4 mils tjocka.

3. Slipning bör utföras på ett sådant sätt att spår av färgdamm reduceras utanför arbetsområdet.

1. Alla ytor inom arbetsområdet bör dammsugas och noga rengöras dagligen så länge som slipningsprojektet pågår. Dammsugarfilterpåsar bör bytas regelbundet.
2. Skyddsplast bör samlas ihop och kastas tillsammans med övriga dammspån och annat löst skräp. De bör placeras i en förseglad avfallsbehållare och via den vanliga sophanteringen.

Under rengöringen skall barn och gravida kvinnor hålla sig undan från det direkta arbetsområdet.

1. Alla leksaker, tvättbara möbler och redskap som används av barn tvättas noga innan de används igen.

Kantslipning och kapning

VÄPNING: Använd inte kantslipnings/kapskivor för ytslipning eftersom dessa skivor inte är designade för sidotryck som uppstår vid ytslipning. Sönderbrutna skivor och allvarliga skadar kan uppstå.

SEVPP: Skivor som används för kapning och kantslipning kan örytas sönder eller rekylera om de böjs eller vrids när verktyget används. Vid allt arbete med kantslipning/kapning måste den öppna sidan av skyddet placeras bort från operatören.

OBSERVERA: Kantslipning/kapning med en Typ 27 skiva måste begränsas till grund skärning/inskärning - mindre än 13 mm djupt när skivan är ny. Minska djupet på kapningen/inskärningen lika mycket som skivans radie minskar allt eftersom den slits ned. Se Tabell över tillbehör och skydd för ytterligare information. Kantslipning/kapning med en Typ 41 skiva kräver att ett Typ A skydd används.

1. Låt verktyget nå full hastighet innan verktyget kommer i kontakt med arbetsytan.
2. Använd minimalt med tryck på arbetsytan, låt verktyget arbeta med hög hastighet. Slipnings-/kaphastigheten är störst när verktyget arbetar med högt varvtal.
3. Positionera dig själv så att skivans öppna undersidan är riktad bort från dig.
4. När kapningen börjar och en skåra skapats i arbetsstycket ändra inte vinkeln på kapningen. Ändring av vinkeln kommer att göra att skivan böjs och kan gå sönder. Kantslipningsskivor är inte designade för att stå emot sidotryck som orsakas av böjningar.
5. Ta bort verktyget från arbetsytan innan verktyget stängs av. Låt verktyget sluta rotera innan det läggs ned.

Metallappliceringar

När du använder verktyget i metalltillämpningar, se till att en jordfelsbrytare (RCD) har satts in, för att undvika kvarvarande risker orsakade av metallspan.

Om RCD-n bryter strömförsörjningen, ta verktyget till ett behörigt reparationsombud för DEWALT.

WARNING: Under extrema arbetsförhållanden kan ledande damm ansamlas inuti maskinens kåpa vid arbete

med metall. Detta kan resultera i att den skyddande isoleringen i maskinen försämras, med en potentiell risk att få en elektrisk stöt.

För att undvika ansamling av metallspan inuti maskinen rekommenderar vi daglig rensning av ventilationsspringorna. Se Underhåll.

Sågning i metall

För kapning med limmade slipskivor, använd alltid skydd Typ A.

Vid kapning, arbeta med måttlig matning som är lämplig för materialet som kapas. Minska inte hastigheten på kapskivan genom att luta eller pendla maskinen.

Minska itne hastigheten hos skivor som körs genom att använda sidotryck.

Maskinen måste alltid arbeta i en sliprörelse uppåt. I annat fall finns risken att den skjuts okontrollerat ut från kapstället.

Vid kapning av profiler och fyrkantstänger är det bäst att börja vid det smalaste tvärsnittet.

Grovslipning

Använd aldrig en kapskiva för grovslipning. Använd alltid skydd Typ B.

Bästa grovbearbetningsresultatet uppnås vid inställning av maskinen i en vinkel 30° till 40°. Flytta maskinen fram och tillbaka med ett måttligt tryck. På detta sätt kommer inte arbetsstycket att bli för hett, missfärgas eller spår skapas.

Kapning av sten

Maskinen skall endast användas för torrkapning. För kapning av sten.

Det är bäst att använda diamantkapskivor och endast arbeta med maskinen med dammskyddsmask.

Arbetsråd

Var försiktig när skåror kapas i väggar i byggnadskonstruktioner.

För öppningar i väggar i byggnadskonstruktioner gäller landsspecifika bestämmelser. Dessa bestämmelser måste tas i beaktande under alla förhållanden. Innan arbetet påbörjas rådfråga ansvarig byggnadsingenjör, arkitekt eller byggnadsledare.

UNDERHÅLL

Ditt elverktyg från DEWALT har konstruerats för att arbeta över en lång tidsperiod med minimalt underhåll. Kontinuerlig tillfredsställande drift beror på ordentlig verktygsvård och regelbunden rengöring.

WARNING: För att minska risken för allvarlig personskada, stäng av verktyget och koppla bort det från strömkällan innan du gör några justeringar eller tar bort/installerar tillsatser eller tillbehör. Se till att startknappen är i AV-läge. En oavsiktlig igångsättning kan orsaka personskada.

Smörjning

Ditt elverktyg behöver ingen ytterligare smörjning.

Rengöring

WARNING: Blås bort smuts och damm från huvudkåpan rutt forr luft varje gång du ser smuts samlas i och runt lufthålen. Bär godkända ögonskydd och godkänt dammfilterskydd när du utför denna procedur.

WARNING: Använd aldrig lösningsmedel eller andra kemikalier för att rengöra de icke-metalliska delarna på verktyget. Dessa kemikalier kan försvaga de material som används i dessa delar. Använd en trasa som bara är fuktad med vatten och mild tvål. Låt aldrig någon vätska komma in i verktyget; sänk aldrig ner någon del av verktyget i en vätska.

Valfria tillbehör

WARNING: Eftersom andra tillbehör än de som erbjuds MWALT inte har testats med denna produkt, kan användningen av sådana tillbehör med detta verktyg vara riskabelt. För att minska risken för personskada bör endast tillbehör som rekommenderas av DEWALT användas med denna produkt.

VARNING: Tillbehör måste vara märkta för minst tillbehörshastighet som rekommenderas på verktygets varningsetikett. Skivor och andra tillbehör som körs över märkt tillbehörshastighet kan brista och orsaka skador. Gängade tillbehör måste ha ett M14 nav. Alla ogängade tillbehör måste ha ett 22 mm axelhål. Om inte kan den ha designats för en cirkelsåg och skall inte användas. Använd endast de tillbehör som visas i Tabellen över tillbehör

och skydd i denna handbok. Tillbehörets märkvärde måste alltid vara över verktygets varvtal som anges på verktygets märkskylt.

VÄRNING: Hantera och förvara slipskivor försiktigt för och hindra skador från värmechock, värme, mekaniska skador etc. Förvara på en torr plats utan hög luftfuktighet, frystemperaturer eller extrema temperaturförändringar.

WARNING: Använd inte en belagd slipskiva som har passerat sin utgångsdatum (EXP) som markerats nära mitten av skivan (om det finns). Utgångna skivor är mer benägna att spricka och orsaka allvarliga skador. Förvara belagda slipskivor på torr plats utan extrema temperaturer eller luftfuktighet. Förstör uttjänta eller skadade skivor så att de inte kan användas.

Rådfråga din återförsäljare för vidare information angående lämpliga tillbehör.

Kapaciteten för detta verktyg är 125 mm diameter x 6 mm tjocka slip- eller skärskivor. Det är viktigt att välja korrekt skydd, slipskiva och fläns att använda tillsammans med sliptillbehör. Se Tabellen över tillbehör och skydd för information om att välja rätt tillbehör.

Att skydda miljön

Separat insamling. Produkter och batterier som är märkta med denna symbol får inte kastas i den vanliga hushållssoporna.

Produkter och batterier innehåller material som

kan återvinnas och återanvändas vilket minskar behovet av råmaterial. Återvinn elektriska produkter och batterier enligt lokala bestämmelser. Ytterligare information finns tillgängligt på www.2helpU.com.

LED-guide

Sektionen tillhandahåller en lista med möjliga LED-blinkmönster, deras orsak och korrigeringslösningar. Användaren eller underhållspersonal kan utföra vissa korrigeringshandlingar och andra kan kräva hjälp från kvalificerade DEWALT tekniker eller din återförsäljare.

	Ingen-voltfunktion
Problem Lösning
Omkopplaren är i påslagen position och strömmen har slagits på. Enheten förblir avstängd.	Impulsstyr omkopplaren för att starta om.
	Rekylbroms
Problem Lösning
En fastklämning har avkänts av verktyget och rekylbromsen har aktiverats.	Inspektera tillbehöret om det finns skador från fastklämningen och byt om så krävs. Ändra arbetsstycket och verktygets position om så behövs och impulsstyr omkopplaren för att starta om.
Problem Lösning
Enheten har stängts av för att förhindra permanenta skador på grund av överhettning.	Se till att luftintaget och utblåsventilerna inte är blockerade av användarens händer, kläder eller skräp under användningen. Minska fjädringen av verktygets strömbrytaren och impulsstyr omkopplaren för att starta om verktyget och/eller koppla ifrån enheten och koppla in den igen.
	Fastklämnings-/Överbelastningskydd
Problem Lösning
Enheten har klämts fast under en längre period och har stängts av.	Ta bort belastningen från verktyget och impulsstyr omkopplaren för att starta om.Problem strömledning
Problem Lösning
Enheten körs på en dålig kvalitet på strömkällan såsom en lägkvalitativ generator. Denna ström kan skada verktyget.	Försök med en annan strömkälla, minska förlängningssladdens längd eller minska antalet utrustningar som använder strömkällan samtidigt.

Skyddstyper
Typ B(grund, slipning)	Typ A(stängd kapning)

Skydd av typ A (typ 41) är avsedda att användas med kapskivor av typ 41 (1A) och skivor av typ 42 (27A) endast märkta för kapning. Slipning med andra skivor än typ 27 och typ 29 kräver andra tillbehörsskydd. Använd alltid minsta möjliga skydd som inte kommer i kontakt med tillbehöret.

OBS! Skivskydd av typ A (kapning) och typ B (slipning) har tidigare kallats typ 1/41 och typ 27 skivskydd.

Ytterligare information för skydd och tillbehör
När du använder segmenterade diamantskivor, använd endast diamantskivor med ett perifert gap som inte är större än 10 mm och negativ spånvinkel.
ANVÄND INTEsegmenterade diamantskivor med ett perifert gap större än 10 mm och/eller en positiv spånvinkel.
För alla tillbehör för slipning och stålborstning måste den lägsta delen av tillbehöret finnas i skyddshöljet med 2 mm eller mer fritt utrymme till skyddets nedre kant.

Användning av tillbehör och skydd

Tillbehörstyp Tillbehör Skydd Montering för referens
Ytslipning Skiva typ 27		Typ B (slipning)
Kapning	Skiva typ 41 (1A) (metall)		Typ A (stängd kapning)
	Skiva typ 42 (27A) (metall)		Typ A (stängd kapning)
	Skiva typ 41 (1A) (murverk/betong)		Typ A (stängd kapning)
	Diamantkapskiva (murverk/betong)		Typ A (stängd kapning)
			^4 För acceptabel diamanthjulsgeometri referens Tabell för ytterligare information om skydd och tillbehör
	Slipskivor för andra material än metall eller murverk/betong		Typ A (stängd kapning)
Dubbelt ändamål (kombinerad kapning och slipning)	Slipskiva för dubbla ändamål		Typ A (stängd kapning)
Stålborstning	Trådborste av skivtyp		Typ A eller typ B (stängd kapning eller slipning)
	Trådborste av skältyp Skydd kräv
Slipning	Flexibel skiva (typ 27/ typ 29)		Typ B (slipning)
	Flexibelt slipmedel (t.ex. sandpapper) (stöds av en flexibel stödrondell)		Skydd krävs ej
			^6 Gummistödrondell och slipklämmutter (ingår med gummistödrondell) tillgängliga mot en extra kostnad från din lokala DFWALT återförsäljare eller auktoriserat DFWALT servicecenter.

Riktlinjer för skydd och tillbehör för DWE4347, DWE4357, DWE4369
Inte godkända skivor för DWE4347, DWE4357, DWE4369	Typ 11 / T11
Nyckel för navförsedd skiva	Nyckel för navförsedd skiva tillgängligt mot en extra kostnad från din lokalaDEWALT återförsäljare eller auktoriserat DEWALT servicecenter.

Vomning! Använd inte för att såga i trä eller träsnideri. Använd inte någon typ av tandade blad. Allvarliga personskador kan förorsakas.
