KÄYTTÖOHJE DWE4347 DEWALT

Suomi (käännetty alkuperäisestä käyttöohjeesta) 152

Olet valinnut DEWALT-työkalun. Monien vuosien kokemus, huolellinen tuotekehitys ja innovaatiot tekevät DEWALT-työkaluista luotettavia kumppaneita ammattilaisille.

Tekniset tiedoissa

		DWE4347 DWE4357 DWE4369
Jännite V	AC	230 230 230
Tyyppi 2 2 2
Virransyöttö W		1700 1700 1700
Kuormittamaton nimellisnopeus min	-1	10500 2200–10500 1800–8000
Hiomalaikan halkaisija mm		125 125 125
Hiomalaikan paksuus (maks.)	mm	6,4	6,4	6,4
Katkaisulaikan halkaisija	mm	125 125 125
Katkaisulaikan paksuus (maks.)	mm	3	3	3
Teräslaikan halkaisija	mm	115 115 115
Teräslaikan paksuus (maks.)	mm	13	13	13
Karan halkaisija		M14 M14	M14
Karan pituus	mm	18,5	18,5	18,5
Paino	kg	2,39	2,41	2,53
*Paino sisältää sivukahvan ja suojuksen
Ääni- ja tärinäarvot (triaksiaalinen vektorisumma) standardin EN62841-2-3 mukaisesti:
L_PA (äänenpainetaso)	dB(A)	89	89	89
L_WA (äänitehotaso)	dB(A)	97	97	97
K(määritetyn äänitason epävarmuus)	dB(A)	3	3	3
Pinnan hionta
Tärinäpäästöarvo a_h,AG =	m/s2	5,6	5,6	4,2
Epävarmuus K =	m/s2	1,5	1,5	1,5
Laikkahionta
Tärinäpäästöarvo a_h,DS =	m/s2	< 2,5	< 2,5	< 2,5
Epävarmuus K =	m/s2	1,5	1,5	1,5
Betonin hionta
Tärinäpäästöarvo a_h,CG =	m/s2	5 5 4
Epävarmuus K =	m/s2	1,5	1,5	1,5
Katkaisu
Tärinäpäästöarvo a_h,CO =	m/s2	5 5 4
Epävarmuus K =	m/s2	1,5	1,5	1,5

Tässä käyttöohjeessa ilmoitettu tärinäarvo on mitattu EN62841 -standardin mukaisesti. Sitä voidaan käyttää verrattaessa työkaluja keskenään. Sitä voidaan käyttää arvioitaessa altistumista.

VAROITUS: Ilmoitettu tärinä esiintyy käytettäessä työkalua sen varsinaiseen käyttötarkoitukseen. Jos työkalua käytetään erilaiseen tarkoitukseen, jos siihen on kiinnitetty erilaisia lisävarusteita tai jos sitä on hoidettu

huonosti, tärinä voi lisääntyä. Tämä voi vaikuttaa merkittävästi altistumiseen työkalua käytettäessä. Tärinä vähentyy, kun työkalusta katkaistaan virta tai se toimii tyhjäkäynnillä. Tämä voi vähentää tärinää merkittävästi työkalua käytettäessä.

Työkalun käyttäjän altistumista tärinälle voidaan vähentää merkittävästi pitämällä työkalu ja sen varusteet

kunnossa, pitämällä kädet lämpiminä ja kiinnittämällä huomiota työn jaksottamiseen.

HUOMIO: Tärinäpäästöarvot voivat vaihdella teräsharjaa tõkkakatkaisua käyttäessä!

VAROITUS: Ohuiden metallilevyjen tai muiden helpesti tärisevien ja suuripintaisten rakenteiden hiominen voi aiheuttaa huomattavasti ilmoitettuja melupäästöarvoja korkeamman melun kokonaismäärän (jopa 15 dB). Tällaisten työstökappaleiden melutasoa tulee mahdollisuuksien mukaan pienentää asianmukaisilla toimenpiteillä, esimerkiksi käyttämällä painavia ja joustavia vaimennusmattoja. Korkeampi melutaso on myös otettava huomioon sekä melualtistuksen riskiarvioinnissa että riittävien kuulonsuojainten valinnassa.

EU-yhdenmukaisuusilmoitus

Konedirektiivi

Pienet kulmahiomakoneet DWE4347, DWE4357, DWE4369

DEWALT vakuuttaa, että nämä tuotteet täyttävät seuraavat määräykset:

2006/42/EU, EN62841-1:2015+A11:2022, EN62841-2-3:2021+A11:2021.

Nämä tuotteet täyttävät direktiivin 2014/30/EY ja 2011/65/EY vaatimukset. Saat lisätietoja ottamalla yhteyden DEWALTiin. Osoitteet näkyvät käyttöohjeen takasivulla.

Allekirjoittaja vastaa Teknisistä tiedoista ja antaa tämän vakuutuksen DEWALTin puolesta.

Mr. Rergel

Markus Rompel

Tekniikan varajohtaja, PTE Europe

DEWALT, Richard-Klinger-Strasse 11,

VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämä käyttöohje.

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin.

VANRA: Ilmaisee, että on olemassa hengen- tai var van henkilövahingon vaara.

VAROITUS: Ilmoittaa, että on olemassa hengen- tai varan vaaran mahdollisuus.

HIOMIO: Tarkoittaa mahdollista vaaratilannetta. Eneri lannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen.

HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon.

Sähkötyökalun yleiset turvallisuusvaroitukset

VAROITUS: Lue kaikki tämän sähkötyökalun Märkana toimitetut varoitukset, käyttöohjeet ja tekniset tiedot. Jos kaikkia ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ KÄYTTÖÄ VARTEN

Näissä varoituksissa käytettävä sähkötyökalu-ilmaus viittaa verkkovirtaan yhdistettävään tai akkukäyttöiseen työkaluun.

1) Työskentelyalueen Turvallisuus

a) Pidä työskentelyalue siistinä ja kirkkaasti valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä.
b) Älä käytä sähkötyökaluja, jos on olemassa räjähdysvaara esimerkiksi syttyvien nesteiden, kaasujen tai pölyn vuoksi. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut.
c) Pidä lapset ja sivulliset kaukana käyttäessäsi sähkötyökalua. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

2) Sähköturvallisuus

a) Pistokkeen ja pistorasian on vastattava toisiaan. Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin.
b) Älä kosketa maadoituksessa käytettäviin pintoihin, kuten putkiin, lämpöpattereihin ja jäähdytyslaitteisiin. Voit saada sähköiskun, jos kehosi on maadoitettu.
c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa.
d) Älä vaurioita sähköjohtoa. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa.
e) Jos käytät sähkötyökalua ulkona, käytä vain ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa.

f) Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojaa. Tämä vähentää sähköiskun vaaraa.

3) Henkilösujoaus

a) Käyttäessäsi sähkötyökalua pysy valppaana, keskity työhön ja käytä tervettä järkeä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavan henkilövahingon.
b) Käytä henkilösujoausvarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulosuojaimen käyttäminen vähentää henkilövahinkojen vaaraa.
c) Estä tahaton käynnistäminen. Varmista, että virtakytkin on OFF-asennossa, ennen kuin kytket sähkötyökalun pistorasiaan, yhdistät siihen akun, nostat työkalun käteesi tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisää onnettomuusvaaraa.
d) Poista kaikki säätöavaimet tai vääntimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivään osaan jäänyt säätöavain tai väännin voi aiheuttaa henkilövahingon.
e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa.
f) Pukeudu oikein. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
g) Jos käytettävissä on laitteita pölyn ottamiseksi talteen, käytä niitä. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamia vaaroja.
h) Vaikka käyttäisit usein erilaisia työkaluja, vältä liiallista itsevarmuutta ja huomioi aina työkalun turvallisuusohjeet. Epähuomiossa suoritetut toimenpiteet voivat johtaa vakaviin henkilövahinkoihin sekunnin murto-osassa.

4) Sähkötyökaluista Huolehtiminen

a) Älä kohdista sähkötyökaluun liikaa voimaa. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuun käyttötarkoitukseen.
b) Älä käytä työkalua, jos virtakytkin ei toimi. Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava.
c) Irrota sähkötyökalun pistoke pistorasiasta ja/tai irrota sen akku (jos irrotettavissa) ennen säätämistä, varusteiden vaihtamista tai sähkötyökalun asettamista säilytykseen. Näin voit vähentää vahingossa käynnistymisen aiheuttaman henkilövahingon vaaraa.
d) Varastoi sähkötyökaluja lasten ulottumattomissa. Älä anna sähkötyökaluihin tottumattomien tai

näihin ohjeisiin perehtymättömien henkiöiden käyttää sähkötyökaluja. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä.

e) Sähkötyökalujen ja lisävarusteiden ylläpidosta on huolehdittava. Tarkista liikkuvat osat, niiden kiinnitys, osien eheys ja muut toimintaan vaikuttavat tekijät. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavat onnettomuuksia.
f) Pidä leikkaavat pinnat terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita.
g) Käytä sähkötyökalua ja sen tarvikkeita, kuten poranteriä, näiden ohjeiden mukaisesti. Ota työskentelyolosuhteet ja tehtävä työ huomioon. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne.
h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina sekä öljyttöminä ja rasvattomina. Liukkaat kahvat ja pinnat heikentävät työkalun hallinnan ja ohjauksen turvallisuutta odottamattomissa tilanteissa.

5) Huolto

a) Korjauta työkalu valtuutetulla asentajalla. Varaosina on käytettävä vain alkuperäisiä vastaavia osia. Tämä varmistaa sähkötyökalun turvallisuuden.

LISÄTURVALLISUUSOHJEET Hiomisen, teräsharjaamisen tai leikkaustoimintojen yleiset turvallisuusvaroitukset Cutting-Off Operations

a) Tämä sähkötyökalu on tarkoitettu käytettäväksi hioma-, teräsharjaus- tai leikkauskoneena. Lue kaikki tämän laitteen mukana toimitetut varoitukset, käyttöohjeet ja tekniset tiedot. Jos kaikkia ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.
b) Tätä sähkötyökalua ei saa käyttää esimerkiksi kiillottamiseen ja reikien leikkaamiseen. Jos sähkötyökalua käytetään tarkoitukseen, johon sitä ei ole suunniteltu, voi aiheutua vaaratilanne ja henkilövahinko.
c) Älä muuta tätä sähkötyökalua toimimaan tavalla, jota työkalun valmistaja ei ole erityisesti suunnitellut ja määrittänyt. Tällainen muunnos voi johtaa hallinnan menettämiseen ja vakavaan henkilövahinkoon.
d) Älä käytä varaosia tai varusteita, joita valmistaja ei ole kehittänyt tai määrittänyt. Varusteen käyttäminen ei ole turvallista vain siksi, että se voidaan yhdistää sähkötyökaluun.
e) Lisävarusteen nimellisnopeuden tulee olla vähintään sama kuin sähkötyökaluun merkityn enimmäisnopeuden. Jos varusteita käytetään niiden

nimellisnopeutta suuremmalla nopeudella, ne voivat särkyä ja niistä voi lentää kappaleita.

f) Lisävarusteen ulkohalkaisijan ja paksuuden tulee olla tämän sähkötyökalun nimelliskapasiteetin rajoissa. Vääränkokoista lisävarustetta ei ole mahdollista suojata tai hallita riittävän tehokkaasti.
g) Lisävarusteen asennusmittojen on vastattava sähkötyökalun kiinnitysosien mittoja. Jos varustetta ei voi kiinnittää sähkötyökaluun kunnolla, voi aiheutua epätasapaino ja voit menettää työkalun hallinnan tärinän vuoksi.
h) Älä käytä vahingoittuneita lisävarusteita. Ennen käyttämistä tarkista, ettei tarvikkeessa, esimerkiksi sen hiomalaikoissa tai taustalevyssä, ole halkeamia, repeämiä tai kulumia ja että teräslankaharjassa ole irrallisia tai katkenneita harjaksia. Jos sähkötyökalu putoaa, tarkista, onko siihen tullut vaurioita ja vaihda vaurioitunut osa. Kun olet tarkistanut laitteen, siirry kauas siitä ja pyydä muitakin siirtymään kauemmas. Anna sähkötyökalun käydä suurimmalla nopeudella kuormittamattomana minuutin ajan. Vaurioitunut varuste tavallisesti särkyy tämän testausajan kuluessa.
i) Käytä henkilökohtaisia suojavarusteita. Käytä kasvosuojusta tai suojalaseja käyttötarkoituksen vaatimusten mukaisesti. Käytä tarvittaessa hengityssuojainta, kuulosuojaimia, käsineitä ja suojavaatetusta, joka estää lentävien kappaleiden aiheuttamat henkilövahingot. Suojalasien on pystyttävä suojaamaan käyttäjää erilaisten työtoimenpiteiden aikana sinkoavilta kappaleilta. Hengityssuojaimen on pystyttävä estämään hiukkasia pääsemästä hengitysteihin. Pitkäaikainen altistuminen melulle voi aiheuttaa kuulovaurioita.
j) Pidä sivulliset turvaetäisyyden päässä työalueesta. Työalueella on käytettävä henkilökohtaisia suojavarusteita. Työstettävän kappaleen tai särkyneen varusteen singahtavat osat voivat aiheuttaa henkilövahinkoja myös käyttöalueen ulkopuolella.
k) Pitele sähkötyökalua vain sen eristävistä tartuntakohdista, kun teet työtä, jossa leikkausosa voi osua piilossa olevaan sähköjohtoon tai sahan omaan virtajohtoon. Terän osuminen jännitteiseen johtoon tekee sen paljaista metalliosista jännitteisiä, joten käyttäjä voi saada sähköiskun.
1) Pidä virtajohto kaukana pyörivästä lisävarusteesta. Jos menetät työkalun hallinnan, johto voi katketa tai vaurioitua tai työkalu voi osua käteesi.
m) Laske työkalu alas vasta kun se on täysin pysähtynyt. Käynnissä oleva työkalu voi osua työtason pintaan, jolloin menetät sen hallinnan.
n) Älä anna sähkötyökalun olla käynnissä kantaessasi sitä. Jos käynnissä oleva sähkötyökalu tarttuu vaatteisiisi, se voi osua kehoosi.
o) Puhdista sähkötyökalun ilmanvaihtoaukot säännöllisesti. Moottorin puhallin vetää pölyä

työkalun sisään. Metallipölyn kertyminen voi aiheuttaa sähköiskun vaaran.

p) Älä käytä sähkötyökalua helposti syttyvien aineiden läheisyydessä. Kipinät voivat sytyttää ne.
q) Älä käytä nestemäistä jäähdytysainetta vaativia lisävarusteita. Veden tai muun jäähdytysaineen käyttäminen voi aiheuttaa sähköiskun.

LISÄTURVAOHJEET KAIKKIIN TOIMINTOIHIN

Takaisku ja vastaavat varoitukset

Takaisku aiheutuu äkillisesti hiomalaikan, taustalevyn, harjan tai varusteen juuttuessa kiinni. Tällöin pyörä pysähtyy ja sähkötyökalu lähtee hallitsemattomasti vastakkaiseen suuntaan. Jos esimerkiksi hiomalaikka jää kiinni työstettävään kappaleeseen, laikan reuna voi kaivautua sen pintaan, jolloin hiomalaikka voi nousta pinnalle tai aiheuttaa potkun. Hiomalaikka voi singahtaa käyttäjää kohden tai hänestä poispäin sen mukaan mihin suuntaan laikka pyörii jäädessään kiinni. Tällöin hiomalaikka voi myös rikkoutua.

Takaisku on seuraus sahan vääristä käyttötavoista tai -olosuhteista ja sen voi välttää noudattamalla alla Kuvattuja varotoimia:

a) Pidä luja ote sähkötyökalusta molemmilla käsillä ja aseta vartalosi ja käsivartesi siten, että voit torjua takaiskun voiman. Pidä aina kiinni lisäkahvasta, jotta takapotku ja käynnistymisen aikana esiintyvä vääntöreaktio pysyvät hallinnassa. Käyttäjä voi hallita vääntöreaktiota tai takaiskuvoimaa, jos tarvittaviin varotoimiin ryhdytään.
b) Älä koskaan laita kättäsi pyörivän laikan lähelle. Se voi aiheuttaa takapotkun.
c) Älä aseta vartaloasi alueelle, jonne työkalu liikkuu takaiskun voimasta. Takapotku saa työkalun singahtamaan vastakkaiseen suuntaan laikan liikkeeseen nähden, jos se tarttuu kiinni.
d) Ole erityisen varovainen työstäessäsi kulmia, teräviä reunoja jne. Vältä laikan kimpoamista ja tarttumista. Nurkat, terävät kulmat tai kimpoaminen voivat aiheuttaa toiminnassa olevan työkalun jäämisen kiinni, jolloin sen hallinta menetetään tai voi aiheutua takapotku.

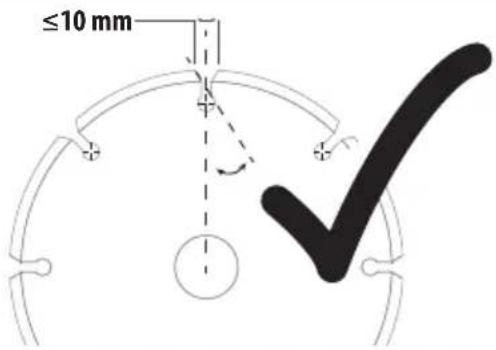

e) Älä kiinnitä sahaketjua, kaiverrusterää, segmentoitua timanttilaikkaa, jonka reunan aukko on yli 10 mm, tai hammastettua terää. Muutoin aiheutuu helposti takaisku tai hallinnan menetys.

Varoitukset hiomiseen ja katkaisutoimenpiteisiin

a) Käytä ainoastaan tälle sähkötyökalulle määritettyjä laikkatyyppejä ja valitulle laikalle erityisesti suunniteltua suojusta. Jos sähkötyökalussa käytetään laikkoja, joita ei ole tarkoitettu käytettäväksi siinä, niitä ei voi suojata kunnolla, joten ne aiheuttavat vaaran.
b) Keskipainaumalla varustettujen laikkojen hiomapinta on asennettava suojakaistaleen tason

alapuolelle. Virheellisesti asennettua laikkaa, joka näkyy suojakaistaleen tason läpi, ei voida suojata oikeaoppisesti.

c) Kiinnitä suojus tiukasti työkaluun ja aseta se siten, että se antaa parhaan mahdollisen suojan niin, että mahdollisimman pieni osa laikkaa on paljaana käyttäjään päin. Suoja estää rikkoutuneiden laikan sirujen sinkoamisen, koskettamisen vahingossa laikkaan ja vaatetuksen syttymisen kipinöiden vuoksi.
d) Käytä laikkaa ainoastaan sille suunniteltuun tarkoitukseen. Esimerkki: älä käytä katkaisulaikkaa hiomiseen. Hiovat katkaisulaikat on tarkoitettu reunojen hiomiseen, niiden aiheuttamat sivusuuntaiset voimat voivat aiheuttaa laikan rikkoutumisen.
e) Käytä aina ehjiä ja oikean kokoisia ja muotoisia, valitulle laikalle sopivia laippoja. Tällöin laikan rikkoutumisen vaara pienenee. Katkaisulaikat voivat olla erilaisia kuin hiomalaikat.
f) Älä käytä suurempien sähkötyökalujen kuluneita laikkoja. Suurempien sähkötyökalujen laikat eivät kestä pienemmän työkalun suurempaa nopeutta, joten ne voivat särkyä.
g) Kun käytät kaksitoimisia laikkoja, käytä aina suoritettavaan toimenpiteeseen sopivaa suojaa. Oikean suojan käyttämättä jättäminen ei välttämättä tarjoa haluttua suojaustasoa, mikä voi johtaa vakavaan vammaan.

Lisäturvaohjeet katkaisutoimenpiteisiin

a) Älä jumita katkaisulaikkaa äläkä paina sitä liian voimakkaasti. Älä yritä leikata kappaletta liian syvältä. Mikäli laikka ylikuormittuu, se voi helpommin vääntyä tai juuttua kiinni leikkauskohtaan, jolloin takaiskun ja laikan vaurioitumisen vaara kasvaa.
b) Älä aseta vartaloasi suoraan linjaan pyörivään laikkaan nähden äläkä sen taakse. Kun laikka siirtyy käytön aikana kehostasi poispäin, mahdollinen takaisinisku voi aiheuttaa pyörivän laikan ja sähkötyökalun siirtymisen voimalla suoraan sinua kohti.
c) Kun laikka on jumiutunut tai leikkaaminen jostakin syystä keskeytyy, katkaise työkalusta virta ja pidä sitä paikallaan, kunnes laikka on kokonaan pysähtynyt. Älä koskaan yritä poistaa laikkaa leikkauskohdasta laikan pyöriessä, muutoin on olemassa takaiskun vaara. Tutki laikan juuttumisen syy ja suorita korjaustoimenpiteet.
d) Älä käynnistä leikkaustoimintoa, kun laikka on kiinni työstökappaleessa. Anna laikan saavuttaa täysi nopeus ja aseta se varoen takaisin leikkauskohtaan. Laikka voi taittua, siirtyä ylös tai iskeytyä takaisin, jos sähkötyökalu käynnistetään uudelleen työkappaleessa.
e) Tue paneeleja ja kaikkia liian suuria työkappaleita laikan kiinni juuttumisen ja takaisiniskun välttämiseksi. Suuret työkappaleet pyrkivät taipumaan omasta painostaan. Tuet tulee asettaa työkappaleen

alapuolelle leikkauslinjan lähelle ja työkappaleen reunan lähelle laikan molemmalla puolella.

f) Noudata erityistä varovaisuutta tehdessäsi upotusleikkausta seiniin ja muihin sokeisiin kohteisiin. Ulostuleva laikka voi leikata kaasu- tai vesiputkia, sähköjohtoja tai muita kohteita, jotka voivat aiheuttaa takaiskun.
g) Älä yritä suorittaa kaarevia leikkauksia. Mikäli laikka ylikuormittuu, se voi helpommin vääntyä tai juuttua kiinni leikkauskohtaan, jolloin takaiskun ja laikan vaurioitumisen vaara kasvaa, mikä voi johtaa vakaviin henkilövahinkoihin.

Lisäturvaohjeet hiomiseen

a) Älä käytä erittäin kuluneita hiomapapereita. Noudata valmistajan suosituksia valitessasi hiomapaperia. Jos hiomapaperi ulottuu laikan ulkopuolelle, voi aiheutua haavan saamisen, laikan kulumisen tai takapotkun vaara.

Lisäturvaohjeet teräsharjaukseen

a) Huomaa, että teräsharjasta irtoaa harjaksia myös normaalissa käytössä. Älä rasita kuituja kohdistamalla harjaan suurta voimaa. Harjakset lävistävät kevyet vaatteet ja/tai ihon helposti.
b) Jos teräsharjaa käytettäessä on suositeltua käyttää suojusta, älä anna teräsharjan osua siihen. Teräsharjan läpimitta voi laajeta käyttämisen aikana keskipakoisvoiman vuoksi.

Hiomakoneiden lisäturvasääntöjä

a) Älä käytä tässä työkalussa tyypin 11 (käyristyvä kuppi) laikkoja. Sopimattoman lisävarusteen käyttö voi johtaa henkilövahinkoon.
b) Käytä aina sivukahvaa. Kiristä kahva hyvin. Sivukahvaa tulee aina käyttää työkalun hallinnan säilyttämiseen.

Vaarat

Turvamääräysten noudattamisesta ja turvalaitteiden käyttämisestä huolimatta tiettyjä vaaroja ei voida välttää. Näitä ovat seuraavat:

• Kuulon heikkeneminen.
• Lentävien kappaleiden aiheuttamat henkilövahingot.
• Käytön aikana kuumenevien varusteiden aiheuttamat palovammat.
• Pitkäaikaisen käyttämisen aiheuttamat henkilövahingot.
  • Vaarallisia aineita sisältävä pöly.

Sähköturvallisuus

Sähkömoottori toimii vain yhdellä jännitteellä. Tarkista aina, että verkkovirran jännite vastaa tyyppikilpeen merkittyä jännitettä.

Tämä DEWALT-työkalu on kaksoiseristetty EN62841-säädösten mukaisesti, joten maadoitusjohdinta ei tarvita.

Jos virtajohto on vaurioitunut, vie se DEWALTin tai valtuutetun huoltoliikkeen vaihdettavaksi.

VAROITUS: Suosittelemme vikavirtasuojalaitteen käyttöä, jonita-vikavirtasuojan laukaisuvirta on enintään 30mA.

Jatkojohdon käyttäminen

Jos on käytettävä jatkojohtoa, käytä tälle työkalulle soveltuvaa

3-kaapelista jatkojohtoa. Lisätietoja on Teknisissä tiedoissa.

Johdinten pienin koko on 1,5 mm² ja suurin pituus 30 m.

Jos käytät johtokelaa, kelaa johto aina kokonaan auki.

Pakkauksen Sisältö

Pakkauksen sisältö:

1 Kulmahiomakone

1 Tyypin A suojus

1 Tyypin B suojus

1Sivukahva

1Taustalaippa

1Lukitusmutteri

1Chavehexagonal

1Käyttöohje

- Tarkista, onko työkalussa, osissa tai tarvikkeissa kuljetusvaurioita.

- Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä

Työkalun merkinnät

Seuraavat kuvakkeet näkyvät työkalussa:

Lue käyttöohjeet ennen käyttämistä.

Käytä kuulosuojaimia.

Käytä suojalaseja.

Käytä aina kahdella kädellä.

Älä käytä suojaa katkaisutoimiin.

Elektroninen jarru

Päivämääräkoodin Sijainti (Kuva [Fig.] D)

Päivämääräkoodi 11, joka sisältää myös valmistusvuoden, on painettu vaihteistoon.

Esimerkki:

2023 XX XX

Valmistusvuosi ja -viikko

Kuvaus (Kuvat A, B)

VAROITUS: Älä tee työkaluun tai sen osiin mitään meutoksia. Tällöin voi aiheutua omaisuustai henkilövahinkoja.

1 Karan lukituspainike
2 Kara
3 Sivukahva

4 Taustalaippa
5 Kierteinen lukitusmutteri
6 Suoja
7 Liukukytkin
8 Nopeudensäädin (DWE4357, DWE4369)
9 Suojuksen vapautusvipu
10 LED-merkkivalo

Käyttötarkoitus

Tämä suuritehoinen pieni kulmahiomakone on tarkoitettu ammattimaiseen hiomiseen, teräsharjaamiseen ja leikkaamiseen.

ÄLÄ kÄYTÄ muunlaisia kuin sellaisia hiomalaikkoja, joiden keskiosassa on painautuma.

VÄRA: Älä käytä sitä puumateriaalin lennkäamiseen tai puun kaivertamiseen. Älä käytä minkäänlaisia hammastettuja teriä. Se voi aiheuttaa vakavan henkilövahingon.

ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja.

Tämä tehokas kulmahiomakone on ammattimainen sähkötyökalu.

ÄLÄ anna lasten koskea tähän työkaluun. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

- Tämä tuote ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja/tai tietämys tai taidot ovat rajalliset. Heidän turvallisuudestaan tulee huolehtia heistä vastuussa oleva henkilö. Lapsia ei koskaan saa jättää yksin tämän tuotteen kanssa.

Ominaisuudet

Tärinää estävä sivukahva

DWE4369

Tärinää estävä sivukahva parantaa käyttömukavuutta vaimentamalla työkalun aiheuttamaa tärinää.

No-Volt

No-volt-toiminto estää hiomakoneen uudelleen käynnistymisen ilman kytkintä, jos virransyötössä tapahtuu keskeytys.

E-kytkin

Tässä laitteessa on E-kytkin (elektroninen kytkin), joka sammuttaa laitteen vääntöreaktion momentin vähentämiseksi, kun työkalu leikkaa kiinni tai laikka on juuttunut kiinni. Kytkin on resetoitava (kytkettävä päälle ja pois päältä) työkalun uudelleen käynnistämiseksi.

Jarru

Kun liukukytkin vapautetaan, moottori sammuu välittömästi ja jarruttaa elektronisesti pysäyttäen lisävarusteen nopeasti.

Kickback Brake™

Kun laite havaitsee huomattavaa puristumista, pysähtymisen tai kiinni juuttumisen, elektroninen jarru aktivoituu maksimivoimalla laikan pysäyttämiseksi nopeasti, hiomakoneen liikkeen vähentämiseksi ja sen sammuttamiseksi. Kytkin

on resetoitava (kytkettävä pois päältä ja päälle) työkalun uudelleen käynnistämiseksi.

Constant Clutch™

Moottorin vääntö pienenee ylikuormituksen tai kiinni leikkautumisen yhteydessä. Jos kuormitus pienenee, vääntö ja kiertonopeus kasvavat. Jos työkalu leikkautuu kiinni pitkäksi aikaa, se sammuu ja kytkin on resetoitava moottorin käynnistämiseksi uudelleen.

Tämä toiminto rajoittaa alustavan käynnistyksen liikemäärää, jolloin nopeus kasvaa asteittain yhden sekunnin aikana.

LED-merkkivalo (Kuva A)

LED-merkkivalossa 10 palaa vihreä valo normaalin käytön aikana tai punainen valo vilkkuu ilmoittaen työkalun suojatoiminnon aktivoitumisesta. Katso vilkkumistoimintojen selitykset tämän ohjekirjan takaosasta LED-opas.

KOKOAMINEN JA SÄÄDÖT

VAROITUS: Vakavan henkilövahingon vaaran värntämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista. Varmista, että virtakytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Sivukahvan kiinnittäminen (Kuva B)

VAROITUS: Tarkista ennen laitteen käynnistämistä, että kärnta on kiristetty oikein.

Ruuvaa sivukahva 3 kireälle johonkin aukkoon vaihteiston jommallakummalla puolella. Sivukahvaa tulee aina käyttää työkalun hallinnan säilyttämiseen.

Suojat

HIOMIO: Suojia tulee käyttää kaikkien hioma-, kauaisu- ja smirgelilaikkojen, teräsharjojen ja teräslaikkojen kanssa. Katso laitteen mukana toimitetut suojat Kuvasta A. Joissakin käyttötarkoituksissa oikea suoja on hankittava paikalliselta jälleenmyyjältä tai valtuutetusta huoltopalvelusta.

HIOMIO: Kun käytössä on A- (katkaisu) laikkasuoja etapinnan hiomisessa, laikkasuoja voi osua työkappaleeseen ja aiheuttaa heikon hallinnan.

HIOMIO: Kun käytössä- tyypin (hionta) katkaisuoja liimatuilla katkaisulaikoilla suoritettaviin katkaisutoimintoihin, riski altistua säteileville kipinöille ja hiukkasille sekä altistua pyörän sirpaleille pyörän räjähtäessä on suurempi.

HIVOMIO: Kun käytössä on A-tyypin (katkaisu), B-tyypin (takta) laikkasuoja betonin tai muurauksen katkaisu- ja pintakäsittelyssä riski altistua pöylle ja menettää hallinta (jolloin seurauksena on takapotku) on suurempi.

HIOMIO: Kun käytössä on A-tyypin (katkaisu), B-tyypin (kaiksa) laikkasuoja laikkatyppisellä teräsharjalla, jonka paksuus on teknisissä tiedoissa annettua

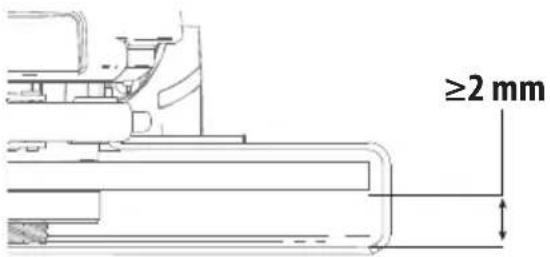

enimmäispaksuutta suurempi, johdot voivat osua suojaan ja vaurioitua.

HUOMAA: Reunan hionta ja katkaisu voidaan suorittaa tyypin 27 laikoilla, jotka on tarkoitettu ja määritetty kyseiseen tarkoitukseen. 6 mm paksut laikat on tarkoitettu pinnan hiomiseen, kun taas ohuempien tyypin 27 laikkojen kohdalla laikkojen sopivuus pinnan hiomiseen on tarkistettava valmistajan merkinnöistä, sillä ne voi olla tarkoitettu vain reunan hiomiseen/katkaisuun. A-tyypin (katkaisu) laikkasuojaa tulee käyttää laikoissa, joita ei saa käyttää pinnan hiomiseen. A-tyypin (katkaisu) (aikaisemmin typpi 1/41) laikkasuojaa tulee käyttää kaikkiin kaksoiskäyttöisiin laikkoihin (yhdistetty hioma- ja katkaisuhiomalaikat). Leikkaus voidaan myös suorittaa tyypin 1/41 laikalla ja tyypin A katkaisulaikan suojalla (aikaisemmin tyypin 1/41 suoja).

HUOMAA: Katso lisätietoa oikean suojuksen ja lisävarusteen valitsemisesta Lisävarusteiden ja suojien taulukko.

Suojan säätäminen ja asentaminen (Kuvat C, D)

HIOMIO: Kytke laite pois päältä ja irrota pistoke virtaähteestä ennen työkalun säätämistä tai liitososien tai lisävarusteiden poistamista tai asentamista.

HIOMIO: Tarkista työkalun suojan säätövalinta ENNEN kärnteen käyttöä.

Säätövalinnat

Suojaa voidaan säätää kytkemällä suojan vapautusvipu 9 johonkin suojan holkissa olevaan kohdistusreikään 15 hammastustoimintoa käyttäen. Hiomakoneesi tarjoaa kaksi eri valintaa säätämiseen.

• One-touch TM: Tässä asennossa kytkentäpuoli on vinossa ja se menee seuraavan kohdistusreiän yli, kun suojaa kierretään myötäpäivään (kara käyttäjään päin), mutta se lukittuu itsestään vastapäivään kiertäessä.
• Two-touch ™: Tässä asennossa kytkentäpuoli on suorassa kulmiin. Se El mene seuraavan kohdistusreiän päälle, ellei suojan vapautusvipua paineta ja pidetä alhaalla kiertäen samanaikaisesti suojaa joko myötä- tai vastapäivään (kara käyttäjään päin).

One-Touch ^TM

Two-Touch™

Suojan säätövalintojen asettaminen

Säädä suojan vapautusvipua 9 haluamaasi säätövalintaa varten:

1. Irrota ruuvi 12 T20-terällä.

2. Poista suojan vapautusvipu ja ota ylös jousen asento. Valitse vivun pää haluamaasi säätövalintaa varten. One-touch kytkee suojan holkin kohdistusreiät 15 vivun 9 vinopäällä. Two-touch kytkee suojan holkin kohdistusreiät 15 neliöpäällä.

3. Asenna vipu uudelleen asettamalla valitsemasi pää jousen 20 alle. Varmista, että vipu on kosketuksissa jouseen.

4. Asenna ruuvi paikoilleen ja kirstä se arvoon 2,0-3,0 Nm. Varmista oikeaoppinen asennus jousipalautustoiminnolla painamalla suojan vapautusvipua 9.

Suojan asennus (Kuva D)

HIOMIO: Varmista ennen suojan asentamista, että ruuvi, vipuja jousi on asennettu oikein.

1. Paina ja pidä alhaalla suojan vapautusvipua 9 karan ollessa käyttäjään päin.
2. Kohdista kiinnityskorvakkeet 13 suojaan aukkojen 14 ollessa ketjukotelossa.
3. Paina suojaa alaspäin, kunnes suojan kiinnityskorvakkeet kiinnittyvät ja ne pyörivät ketjukotelon navassa olevassa urassa. Vapauta suojan vapautusvipu.
4. Suojuksen sijoittaminen:

One-touch™: Kierrä suojaa myötäpäivään haluamaasi asentoon. Paina ja pidä alhaalla suojan vapautusvipua 9, vapauta vipu suojan kiertämiseksi vastapäivään.

Two-touch™: Paina ja pidä alhaalla suojan vapautusvipua 9. Kierrä suojaa myötä- tai vastapäivään haluamaasi asentoon.

HUOMAA: Suojan runko tulee asettaa karan ja käyttäjän väliin maksimaalisen käyttöturvallisuuden takaamiseksi. Suojan vapautusvivun on napsahdettava yhteen suojan varressa olevaan kohdistusaukoon 15. Tämä varmistaa suojan hyvän kiinnittymisen.

1. Poista suoja noudattamalla näiden ohjeiden kohtia 1–3 päinvastaisessa järjestyksessä.

Laipat ja laikat

Navattomien laikkojen kiinnitys (Kuva E)

VAROITUS: Jos laippaa/kiinnitysmutteria/pyörää einneta paikoilleen oikeaoppisesti, seurauksena voi olla vakava henkilövahinko (tai työkalun tai pyörän vaurioituminen).

HIOMIO: Pakkaukseen kuuluvia laippoja tulee kayttaä keskiosassa tyypin 27 hiomalaikkojen ja tyypin 41 ja tyypin 42 katkaisulaikkojen kanssa. Katso lisätietoa Lisävarusteiden ja suojien taulukko.

VAPROITUS: Suljettu kaksipuolinen katkaisulaikan suoja valdattaan katkaisulaikkoja käytettäessä.

VAROITUS: Jos laitteessa käytetään vaurioitunutta laippaa tai suojaa tai asianmukaista laippaa ja suojaa ei käytetä, henkilövahinkoja voi aiheutua laikan rikkoutuessa tai siihen osuessa. Katso lisätietoa Lisävarusteiden ja suojien taulukko.

1. Aseta kulmahiomakone pöydälle suojus ylöspäin.
2. Asenna kierteetön taustalaippa 4 karaan 2 korkean keskiosan (ohjausyksikkö) ollessa laikkaan päin.
3. Aseta laikka 16 taustalaippaa vasten keskittämällä laikka taustalaipan korkeaan keskiosaan (ohjausyksikköön).
4. Kun karan lukituspainiketta painetaan ja kuusiokolot osoittavat laikasta poispäin, kierrä lukitusmutteria 5

karassa niin, että korvakkeiden molemmat syvennykset kytkeytyvät karaan.

1. Paina karan lukituspainiketta ja kiristä lukitusmutteri 5.
2. Poista laikka painamalla karan lukituspainiketta ja löysäämällä lukitusmutteria.

Pohjalevyjen asentaminen (Kuva B, F)

HUOMAA: Suojaa ei tarvitse käyttää hiomalaikoissa, joissa on pohjalevyt (ns. kuitu-hartsilevyt). Koska suojaa ei vaadita näissä lisävarusteissa, suoja ei välttämättä sovi paikoilleen, jos sitä käytetään.

VAROITUS: Jos laippaa/kiinnitysmutteria/pyörää einneta paikoilleen oikeaoppisesti, seurauksena voi olla vakava henkilövahinko (tai työkalun tai pyörän vaurioituminen).

VAROITUS: Asianmukainen suoja tulee asentaa takaisin leikslalikkaan, leikkauslaikkaan, smirgelilaikkaan, teräsharjaan tai teräslaikkaan, kun hiominen on suoritettu loppuun.

1. Aseta tai kierrä kierteinen pohjalevy 17 hyvin paikoilleen karaan.
2. Aseta hiomalaikka 18 pohjalevyyn 17.
3. Paina karan lukitusta 1, kierrä lukitusmutteri 19 karaan, ohjaa korkea keskiosa lukitusmutteriin hiomalaikan ja pohjalevyn keskelle.
4. Kiristä lukitusmutteri käsin. Paina karan lukituspainiketta ja käännä smirgelilaikkaa, kunnes smirgelilaikka ja lukitusmutteri ovat kireällä.
5. Poista laikka, tartu ja käännä pohjalevyä ja smirgelilaikkaa painaen samalla karan lukituspainiketta.

Teräsharjojen ja -laikkojen asentaminen (Kuva A, B)

VAROITUS: Jos laippaa/kiinnitysmutteria/pyörää einneta paikoilleen oikeaoppisesti, seurauksena voi olla vakava henkilövahinko (tai työkalun tai pyörän vaurioituminen).

HUOMIO: Henkilövahinkovaaran vähentämiseksi teraharjoja ja -laikkoja käsitellessä tulee käyttää suojakäsineitä. Niistä voi tulla teräviä.

HUOMIO: Työkalun vaurioitumisen välttämiseksi laikata tai harja ei saa koskettaa suojaa asennuksen jälkeen tai käytön aikana. Huomaamattomia vaurioitua voi tulla lisävarusteeseen, jolloin lisävarusteen laikasta tai kupista voi irrota teräspaloja.

Teräsharjat tai -laikat asennetaan suoraan kierteiseen karaan ilman laippoja. Käytä vain teräsharjoja tai -laikkoja, jotka toimitetaan kierteisellä M14-navalla. Kyseiset lisävarusteet ovat saatavissa lisämaksua vastaan paikalliselta jälleenmyyjältä tai valtuutetusta huoltopalvelusta.

1. Aseta kulmahiomakone pöydälle suojus ylöspäin.
2. Kierrä laikka karaan käsin.
3. Paina karan lukituspainiketta 1 ja kiristä laikka säätämällä teräslaikan tai -harjan napaa avaimella.
4. Poista laikka toimimalla päinvastaisessa järjestyksessä.

HUOMAUTUS: Työkalun vaurioitumisvaaran välttämiseksi tulee laikan napa asentaa oikein ennen työkalun käynnistämistä.

Ennen käyttämistä

• Asenna suojus ja hiomalaikka tai -paperi. Älä käytä erittäin kuluneita laikkoja tai papereita.
• Varmista, että sisempi ja ulompi laippa on kiinnitetty oikein. Noudata ohjeita Lisävarusteiden ja suojien taulukko.
• Varmista, että laikka pyörii varusteeseen ja työkaluun merkityn nuolen suuntaan.
• Älä käytä vaurioitunutta lisävarustetta. Ennen käyttämistä tarkista, ettei tarvikkeessa, esimerkiksi sen hiomalaikoissa tai taustalevyssä, ole halkeamia, repeämiä tai kulumia ja että teräslankaharjassa ole irrallisia tai katkenneita harjaksia. Jos sähkötyökalu putoaa, tarkista, onko siihen tullut vaurioita ja vaihda vaurioitunut osa. Kun olet tarkistanut laitteen, siirry kauas siitä ja pyydä muitakin siirtymään kauemmas. Anna sähkötyökalun käydä suurimmalla nopeudella kuormittamattomana minuutin ajan. Vaurioitunut varuste tavallisesti särkyy tämän testausajan kuluessa.

TOIMINTA

Käyttöohjeet

QITUS: Noudata aina turvaohjeita ja määräyksiä.

VAROITUS: Vakavan henkilövahingon vaaran vaktäntämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista. Varmista, että virtakytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

VAROITUS: Vannista, e

Vermista, että hiottava tai katkaistava kappale on tiukasti kiinni.

• Kiinnitä ja tue työkappaletta. Käytä puristimia tai ruuvipuristinta työkappaleen kiinnittämiseksi ja tukemiseksi tukevaan alustaan. Työkappale on tärkeää kiinnittää ja tukea hyvin työkappaleen liikkumisen ja hallinnan menetyksen estämiseksi. Jos työkappale liikkuu tai hallinta menetetään, vaaratilanteita ja henkilövahinkoja voi aiheutua.
• Tue paneeleja tai kaikkia liian suuria työkappaleita laikan kiinni juuttumisen ja takaisiniskun välttämiseksi. Suuret työkappaleet pyrkivät taipumaan omasta painostaan. Tuet tulee asettaa työkappaleen alapuolelle leikkauslinjan lähelle ja työkappaleen reunan lähelle laikan molemmalla puolella.
• Pidä aina työhanskoja, kun käytät tätä työkalua.
• Vaihdelaatikko kuumenee voimakkaasti käytön aikana.

• Paina työkalua vain varovaisesti. Älä paina laikkaa sivusuunnassa.

• Asenna aina suojus ja hiomalaikka tai -paperi. Älä käytä erittäin kuluneita laikkoja tai papereita.

• Varmista, että sisempi ja ulompi laippa on kiinnitetty oikein.
• Varmista, että laikka pyörii varusteeseen ja työkaluun merkityn nuolen suuntaan.
• Vältä ylikuormittamista. Kun sähkötyökalua on kuormitettu huomattavasti, jatka sen käyttöä ilman kuormaa useiden minuuttien ajan lisävarusteen jäähdyttämiseksi. Älä kosketa hioma- ja leikkuulaikkoihin ennen kuin ne ovat jäähtyneet. Laikat voivat kuumentua huomattavasti käytön aikana.
• Älä koskaan työskentele hiomakupilla ilman asianmukaista suojaa.
• Älä käytä sähkötyökalua poisleikkaustelineen kanssa.
• Älä koskaan käytä paperia yhdessä kiinnitettyjen hankaustuotteiden kanssa.
• Huomaa, että pyörä jatkaa pyörimistä myös virran katkaisemisen jälkeen.

Käsien oikea asento (Kuva G)

VITUS: Voit vähentää vakavan henkilövahingon a pitämällä kädet AINA oikeassa asennossa.

NITUS: Voit vähentää vakavan henkilövahingona pitelemällä työkalua AINA tiukassa otteessa.

Kädet ovat oikeassa asennossa, kun tartut sivukahvaan 3 yhdellä kädellä ja toisella kädellä työkalun runkoon Kuvassa G näkyvällä tavalla.

Nopeudensäädin (Kuva A)

DWE4357, DWE4369

DITUS: Nopeusasetuksesta riippumatta lisävarusteen isnopeuden tulee olla vähintään sama kuin työkaluun merkityn enimmäisnopeuden.

Nopeudensäädin parantaa työkalun hallintaa ja mahdollistaa sen monipuolisen käyttämisen.

- Käännä valitsin 8 halutulle tasolle. Voit lisätä nopeutta kääntämällä säädintä ylöspäin ja hidastaa nopeutta kääntämällä sitä alaspäin.

Liukukytkin (Kuva A)

HIOMIO: Pidä sivukahvasta ja työkalun rungosta tiukasti kärntyökalun hallinnan säilyttämiseksi käynnistyksen ja käytön aikana ja kunnes laikka tai lisävaruste lakkaa pyörimästä. Varmista, että laikka on pysähtynyt kokonaan ennen työkalun asettamista alas.

hUOMaa: Älä kytke työkalua päälle tai pois päältä kuormituksen alaisena vähentääksesi työkalun odottamatonta liikettä. Anna hiomakoneen saavuttaa täysi nopeus ennen kuin kosketat työpintaa. Nosta työkalu pinnasta ennen työkalun sammuttamista. Anna työkalun pysähtyä ennen sen asettamista alas.

Käynnistä työkalu liu'uttamalla ON/OFF-liukukytkin 7

työkalun etuosaan päin. Pysäytä työkalu vapauttamalla ON/OFF-liukukytkin.

Kun haluat työkalun toimivan jatkuvasti, liu'uta kytkintä työkalun etuosaan päin ja paina kytkimen etuosaa sisäänpäin. Pysäytä työkalu jatkuvassa käyttötilassa, paina liukukytkimen takaosaa ja vapauta se.

Karan lukko (Kuva B)

Karan lukko 1 estää karaa pyörimästä, kun laikkaa kiinnitetään tai irrotetaan. Lukitse työkalu vasta kun työkalu on sammutettu ja täysin pysähtynyt ja kun sen pistoke on irrotettu pistorasiasta.

HUOMAUTUS: Älä lukitse karaa, kun työkalua käytetään. Muutoin työkalu voi vaurioitua. Jos työkalu vaurioituu, siihen kiinnitetty varuste voi irrota ja aiheuttaa vahingoittumisen.

Voit lukita karan painamalla karan lukituspainiketta ja kääntämällä karaa, kunnes se lukittuu.

Pinnan hiominen, ja teräsharjaus

HIOMIO: Käytä aina oikeaa suojaa näiden käytöohjeiden mukaisesti.

VAROITUS: Metallipölyä voi kertyä. Runsas metallin tyäminen pehmeillä laikoilla voi lisätä sähköiskun vaaraa. Tämän vaaran mahdollisuuden vähentämiseksi yhdistä laite vikavirtasuojakytkimeen ja puhdista ilmanvaihtoaukot päivittäin paineilmalla. Lisätietoja on jäljempänä.

Työstökappaleen pinnan käsittely:

1. Anna työkalun pysähtyä kokonaan ennen kuin työkalu koskettaa työpintaa.
2. Paina työpintaa mahdollisimman vähän, jotta työkalu toimii korkealla nopeudella. Materiaalin poistoteho on suurin, kun työkalu toimii korkealla nopeudella.

Kulma

1. Säilytä oikea kulma työkalun ja työpinnan välillä. Katso taulukkoa erityisen toiminnon mukaan.

Toiminto Kulma

Hiominen 20°-30°

Hionta smirgelilaikalla 5°-10°

Hionta pohjalevyllä 5°-15°

Teräsharjaus 5°-10°

1. Pidä laikan reuna kiinni työpinnassa.

2. Siirrä työkalua jatkuvasti eteen- ja taaksepäin hiomisen, smirgelilaikalla hiomisen tai teräsharjauksen aikana, jotta työpintaan ei tulisi epätasaisuuksia.

3. Siirrä työkalua jatkuvasti suorassa linjassa pohjalevyllä hiomisen aikana, jotta työpintaan ei tulisi palamisen tai kiertämisen.

HUOMAA: Jos työkalua pidetään työpinnalla liikuttamatta, työstökappale vaurioituu.

1. Poista työkalu työpinnasta ennen työkalun sammuttamista. Anna työkalun pysähtyä ennen sen asettamista alas.

HIOMIO: Ole erityisen varovainen reunaa työstäessä, siä miomakoneessa voi esiintyä äkkinäisiä liikkeitä.

Varotoimenpiteet maalipintaa käsitellessä

1. Lyijypohjaisen maalin hiomista tai teräsharjaamista El SUOSITELLA saastuneen pölyn hallinnan vaikeuden vuoksi. Lyijymyrkytyksen vaara on suurin lapsille ja raskaana oleville naisille.
2. Koska on vaikea määrittää ilman kemiallista analyysia sisältääkö maali lyijyä, suosittelemme seuraavia varotoimia maalia hiottaessa:

Henkilökohtainen turvallisuus

1. Lasten tai raskaana olevien naisten ei tulisi tulla työalueelle, jossa maalia hiotaan tai teräsharjataan, ennen kuin työ on valmis ja puhdistaminen suoritettu.
2. Kaikkien työalueelle tulevien ihmisten tulee käyttää hengityssuojainta. Suodatin tulee vaihtaa päivittäin tai aina, kun käyttäjän on vaikea hengittää.

HUOMAA: Käytä ainoastaan hengityssuojia, jotka suojaavat sinut lyijypohjaisen maalin työstämisestä aiheutuvalta pölyltä ja höyryltä. Tavalliset hengityssuojat eivät anna tätä suojaa. Hanki paikalliselta jälleenmyyjältä kunnollinen N.I.O.S.H. -hyväksytty hengityssuojain.

1. Työalueella El SAA SYÖDÄ, JUODA tai TUPAKOIDA, jotta estetään saastuneiden maalipartikkeleiden joutuminen elimistöön. Työntekijöiden tulee peseytyä ja siistiytyä ENNEN syömistä, juomista tai tupakointia. Ruokia, juomia tai tupakointivälineitä ei tule jättää työalueelle, jossa pöly voi päästä niihin.

Ympäristön turvallisuus

1. Maali tulee poistaa niin, että syntyvän pölyn määrä on mahdollisimman pieni.
2. Alueet, joilla maalia poistetaan, tulee eristää muovikalvolla, jonka paksuus on 4 mils.
3. Hionta tulisi tehdä niin, että maalipölyä päätyy mahdollisimman vähän työalueen ulkopuolelle.

Puhdistus ja hävittäminen

1. Kaikki työalueen pinnat tulee imuroida ja puhdistaa huolellisesti päivittäin hiontaprojektin ajan. Imurin suodattimet tulee puhdistaa säännöllisesti.
2. Muovipressut tulee kerätä ja hävittää lastujen tai muun jätteen kanssa. Ne tulee laittaa suljettuihin jäteasioihin ja hävittää tavallisten jätteenhävityssäännösten mukaisesti. Puhdistuksen aikana lasten ja raskaana olevien naisten tulee pysyä poissa välittömän työalueen läheltä.
3. Kaikki lasten lelut, pestävän huonekalut ja tarvikkeet tulee pestä perusteellisesti ennen niiden uudelleenkäyttöä.

Reunan hiominen ja leikkaaminen

VAROITUS: Älä käytä reunan hioma-/katkaisulaikkoja pärän viomiseen, koska niitä ei ole tarkoitettu kestämään

pinnan hiomisen aikana tapahtuvia sivupaineita. Laikka voi tällöin rikkoutua ja henkilövahinkoja tapahtua.

HIOMIO: Reunan hiomiseen ja leikkaamiseen käytetyt loa voivat rikkoutua tai iskeytyä takaisin, jos ne taittuvat tai kääntyvät työkalua käytettäessä. Kaikissa hiomis-/leikkaustoimissa suojan avoin puoli tulee asettaa käyttäjästä poispäin.

HUOMAUTUS: Reunan hionta/leikkaus tyypin 27 laikalla tulee rajoittaa pinnalliseen leikkaukseen ja pyältämiseen—syvyyden on oltava alle 13 mm laikan ollessa uusi. Vähennä leikkauksen/pyältämisen syvyyttä laikan säteen mukaan laikan kuluessa. Katso lisätietoa Lisävarusteiden ja suojien taulukko. Reunan hionta/leikkaus tyypin 41 laikalla edellyttää tyypin A suojan käyttöä.

1. Anna työkalun pysähtyä kokonaan ennen kuin työkalu koskettaa työpintaa.
2. Paina työpintaa mahdollisimman vähän, jotta työkalu toimii korkealla nopeudella. Hioma-/leikkausteho on suurin, kun työkalu toimii korkealla nopeudella.
3. Asetu niin, että laikan avoin alapuoli osoittaa itsestäsi poispäin.
4. Kun leikkaus on aloitettu ja työkappaleeseen tehdään ura, älä muuta leikkauskulmaa. Jos kulmaa muutetaan, laikka taittuu ja se voi rikkoutua. Reunan hiomalaikkoja ei ole tarkoitettu kestämään taittumisesta aiheutuvia sivupaineita.
5. Poista työkalu työpinnasta ennen työkalun sammuttamista. Anna työkalun pysähtyä ennen sen asettamista alas.

Metallin työstäminen

Jos työstät metallia tämän työkalun avulla, varmista, että pistoke on yhdistetty vikavirtasujoaimeen, jotta metallilastut eivät aiheuta sähköistä vaaraa.

Jos vikavirtasuojain estää virransyötön työkaluun, vie työkalu korjattavaksi valtuutettuun DEWALT-huoltokorjaamoon.

VAROITUS: Tietyissä työskentelyolosuhteissa laitteen sõudan voi kertyä sähköä johtavaa pölyä metallia työstettäessä. Tällöin laitteen suojaava eristys ei toimi, joten on olemassa sähköiskun vaara.

Metallipölyn kertymisen laitteen sisään estämiseksi on suositeltavaa puhdistaa ilmanvaihtoaukot päivittäin. Lisätietoja on Kunnossapito-kohdassa.

Metallin leikkaaminen

Käytä aina suojatyyppiä A leikatessa hiomalaikoilla.

Syötä kohtuullisella nopeudella leikattavan materiaalin mukaan leikkaamisen aikana. Älä kohdista painetta leikkuulaikkaan, kallista tai heiluta konetta.

Älä laske leikkuulaikkojen käyttönopeutta sivuttaisella paineella. Konetta on aina käytettävä pystyasennossa. Muutoin on olemassa vaara, että se painetaan kontrolloimattomasti pois leikkauslinjasta.

Profiileja ja nelikulmaista tankoa leikatessa on paras aloittaa pienimmästä poikkileikkauspinnasta.

Karkea hiominen

Älä koskaan käytä leikkuulaikkaa hiomiseen. Käytä aina suojustyyppiä B.

Parhaat hiomistulokset saavutetaan asettamalla kone 30° - 40° kulmaan. Siirrä konetta edestakaisin keskisuurella paineella. Täten työstökappale ei kuumennu liikaa, se ei värjäänny eikä siihen muodostu uria.

Kiven leikkaaminen

Konetta tulee käyttää vain kuivaleikkaamiseen.

Leikkaa kivimateriaalia käyttämällä timanttilaikkaa. Käytä konetta ainoastaan ylimääräistä suojanaamaria käyttäen.

Työstöön liittyviä vinkkejä

Ole varovainen aukkoja leikatessa rakenteellisiin seiniiin.

Maakohtaiset määräykset säätelevät rakenteellisten seinien aukkoja. Kyseisiä määräyksiä on noudatettava aina. Ota yhteyttä rakenteelliseen teknikkoon, arkkitehtiin tai rakennustyömään valvojaan ennen työtoimenpiteiden aloittamista.

KUNNOSSAPITO

DeWALT-työkalusi on suunniteltu käytettäväksi pitkään ja edellyttämään vain vähän kunnossapitoa. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan.

VAROITUS: Vakavan henkilövahingon vaaran valrentämiseksi katkaise työkalusta virta ja irrota sen pistoke pistorasiasta ennen säätämistä tai varusteiden irrottamista tai asentamista. Varmista, että virtakytkin on OFF-asennossa. Jos laite käynnistyy vahingossa, voi aiheutua loukkaantuminen.

Voiteleminen

Tätä sähkötyökalua ei tarvitse voidella.

Puhdistaminen

VAROITUS: Puhalla lika ja pöly kotelosta kuivalla ilhalla, kun sitä kertyy ilmanvaihtoaukkoihin tai niiden ympärille. Käytä tällöin hyväksyttyjä silmäsuojuksia ja hengityssuojainta. VAROITUS: Älä koskaan puhdista muita kuin näissä liipintoja liuottimien tai muiden voimakkaiden kemikaalien avulla. Nämä kemikaalit voivat heikentää näissä osissa käytettyjä materiaaleja. Käytä vain vedellä ja miedolla pesuaineella kostutettua kangasta. Älä päästä mitään nestettä laitteen sisään. Älä upota mitään laitteen osaa nesteeseen.

Lisävarusteet

VAROITUS: Muita kuin DEWALT-lisävarusteita ei atattu tämän työkalun kanssa, joten niiden käyttäminen voi olla vaarallista. Käytä tämän laitteen

kanssa vain DEWALTin suosittelemia varusteita vahingoittumisvaaran vähentämiseksi.

DITUS: Lisävarusteiden täytyy olla sopivia vään työkalun varoitusmerkissä suositellulle nopeudelle. Laikat ja muut lisävarusteet, jotka ylittävät nimellisnopeuden, voivat singota ja aiheuttaa henkilövahinkoja. Kierteisissä lisävarusteissa on oltava M14-napa. Kaikissa kierteettömissä lisävarusteissa on oltava 22 mm:n kiinnitysreikä. Jos näin ei ole, se voi olla tarkoitettu pyörösahaan. Käytä ainoastaan tämän ohjekirjan kohdassa Lisävarusteiden ja suojien taulukkomääritettyjä lisävarusteita. Lisävarusteiden nimellisarvojen on oltava aina työkalun arvokilpeen merkittyä työkalun nopeutta suurempia.

OITUS: Käsittele ja säilytä kaikkia hiomalaikkoja, jotta ne eivät vaurioituisi lämpõiskun, lämmön, anisen vahingon jne. seurauksena. Säilytä kuivassa iatussa paikassa suurelta kosteudelta, pakkaselta ja mäisiltä lämpötilamuutoksilta suojassa.

ITUS: Älä käytä liimattua hiomalaikkaa, jonka nen käyttöpäivämäärä (EXP) on merkitty laikan san lähelle (jos varusteena). Vanhentuneet halkeavat todennäköisemmin ja aiheuttavat ia vammoja. Säilytä liimattuja hiomalaikkoja sa paikassa äärilämpötiloilta sekä huomattavalta adelta suojattuna. Tuhoa vanhentuneet tai vituneet laikat, jotta niitä ei voida käyttää.

Saat lisätietoja jälleenmyyjältäsi.

Tässä työkalussa voidaan käyttää halkaisijaltaan 125 mm:n ja paksuudeltaan enintään 6 mm:n hioma- tai katkaisulaikkoja. Hiomakoneiden lisävarusteisiin on tärkeää valita oikeat suojat, tausta-alustat ja -laipat. Katso lisätietoa oikeiden lisävarusteiden valitsemisesta kohdasta Lisävarusteiden ja suojien taulukko.

Ympäristön suojeleminen

Erilliskeräys. Tuotteita ja akkuja, joissa on tämä merkintä, ei saa hävittää tavallisen kotitalousjätteen mukana.

Tuotteet ja akut sisältävät materiaaleja, jotka

voidaan kerätä tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ja akut paikallisten määräyksien mukaisesti.

Lisätietoa on saatavilla osoitteesta www.2helpU.com.

LED-opas

Kyseinen osio sisältää luettelon LED-merkkivalon vilkkumisien selitykset, syyt ja vaaditut korjaustoimenpiteet. Käyttäjä tai huoltohenkilöstö voi suorittaa joitakin korjaavia toimenpiteitä, muissa tapauksissa korjaus voi edellyttää DEWALT-TEKNIKON tai jälleenmyyjän toimenpiteitä.

	Virrankatkaisu
Ongelma Ratkaisu
Kytkin on päällä ja virta on päällä.	Resetoi kytkin
Laite on sammunut.	työkalun käynnistämiseksi.

	Takaiskujarru
Ongelma Ratkaisu
Työkalu on havainnut puristumista ja takaiskujarru on aktivoitunut.	Tarkista lisävaruste puristumisvaurioiden varata ja vaihda osa tarvittaessa. Säädä työstökappaletta ja työkalun asentoa tarpeen mukaan ja resetoi kytkin työkalun käynnistämiseksi.
Ongelma Ratkaisu
Laite on sammunut vaurioitumisen välttämiseksi ylikuumenemisen vuoksi.	Varmista, ettei ilmanotto- ja ilmanpoistoaukkoja ole tukittu käsillä, vaatteilla tai jäämillä käytön aikana. Vähennä työkalun virran kytkemisen ja katkaisemisen tiheyttä ja resetoi kytkin työkalun käynnistämiseksi ja/tai irrota työkalu sähköverkosta ja kytke se uudelleen sähköverkoon.
	Kiinnileikkautumis-/ylikuormitussuoja
Ongelma Ratkaisu
Laite on ollut kiinni leikkautuneena pitkän aikaa ja se on sammunut.	Poista työkalun kuormitus ja resetoi kytkin työkalun käynnistämiseksi.
	Virtajohtoa koskevat ongelmat
Ongelma Ratkaisu
Laite toimii heikkolaatuisella virtalähteellä (esim. heikkolaatuisella generaattorilla). Se voi vaurioittaa työkalua.	Kokeile toista virtalähdettä, vähennä jatkojohdon pituutta tai virtalähteeseen kytkettyjen laitteistojen lukumäärää.

Suojatyypit
Tyyppi B(pieni syvyys, hionta)	Tyyppi A(suljettu katkaisu)

Tyypin A (tyyppi 41) suojukset on tarkoitettu käytettäväksi vain tyypin 41 (1A) katkaisulaikkojen ja katkaisuun merkittyjen tyypin 42 (27A) laikkojen kanssa. Hionta muilla kuin tyyppien 27 ja 29 laikoilla vaatii erilaiset lisäsuojukset. Käytä aina pienintä mahdollista suojaa, joka ei kosketa lisävarustetta.

HUOMAA: Tyypin A (katkaisu) ja tyypin B (hionta) laikkasuojat, aikaisemmin tyypin 1/41 ja tyypin 27 laikkasuojat.

Lisätietoa suojista ja lisävarusteista
Kun käytät segmentoituja timanttilaikkoja, käytä vain timanttilaikkoja, joiden kehärako on enintään 10 mm ja joiden kallistuskulma on negatiivinen.
ÄLÄ KÄYTÄsegmentoituja timanttilaikkoja, joiden kehärako on suurempi kuin 10 mm ja/tai joissa on positiivinen kallistuskulma.
Kaikkien hionta- ja laikkatyyppisten teräsharjatarvikkeiden osalta lisävarusteen alimman osan on oltava suojakotelon sisällä siten, että suojuksen alahuulen välissä on vähintään 2 mm.

Lisävarusteiden ja suojien taulukko

Lisävarustetyyppi Lisävaruste Suojus Kokoonpano
Pinnan hionta Laikka tyyppi 27		Tyyppi B (hionta)
Katkaisu	Laikkatyypi 41 (1A) (metalli)		Tyyppi A (suljettu katkaisu)
	Laikkatyypi 42 (27A) (metalli)		Tyyppi A (suljettu katkaisu)
	Laikkatyypi 41 (1A) (muuraus/betoni)		Tyyppi A (suljettu katkaisu)
	Timanttikatkaisulaikka (muuraus/betoni)		Tyyppi A (suljettu katkaisu)
			^4 Katso hyväsyttävä timantiläkan mallivite taulukosta Lisätietoa suojista ja lisävarusteista
	Hiomalaikat muihin materiaaleihin kuin metalliintai muuraukseen/betonlin		Tyyppi A (suljettu katkaisu)
Kaksitoiminen (katkaisu ja hionta)	Kaksitoiminen hiomalaikka		Tyyppi A (suljettu katkaisu)
Teräsharjaus	Laikkatyypinen teräsharja		Tyyppi A tai B (suljettu katkaisu tai hionta)
	Kuppityyppinen teräsharja Suojaa ei
Hiominen	Smirgelilaikka (tyyppi 27/29)		Tyyppi B (hionta)
	Joustava hionta(esim. hiomapaperi)(joustavan pohjalevyntukema)		Suojaa ei vaadita
			^6 Kuminen pohjalevy ja hionnan lukitusmutteri (sisältyy kumiseen pohjalevyyn) saatavilla lisämaksusta paikalliselta DFWALT -jälleenmyyjältä tai valtuutetusta DFWALT -huoltolikkeestä.

Mallin DCG440 suojiin ja lisävarusteisiin liittyviä ohjeita DWE4347, DWE4357, DWE4369
MallinDWE4347, DWE4357, DWE4369ei-hyväksytyt laikat	Tyyppi 11 / T11
Navallisen laikan avain	Navallisen laikan avain on saatavilla lisämaksusta paikalliselta DEWALT -jälleenmyyjältä tai valtuutetusta DEWALT -huoltopalvelusta.

VARA: Älä käytä sitä puumateriaalin

amiseen tai puun kaivertamiseen. Älä käytä

minkäänlaisia hammastettuja teriä. Se voi aiheuttaa

vakavan henkilövahingon.
