MANUALE UTENTE DWE4347 DEWALT

Italiano (tradotto dalle istruzioni originali) 86

Per aver scelto un apparato DEWALT. Gli anni di esperienza, lo sviluppo e l'innovazione meticolosi del prodotto fanno di DEWALT uno dei partner più affidabili per gli utilizzatori di apparati elettrici professionali.

Dati Tecnici

		DWE4347 DWE4357 DWE4369
Tensione V	AC	230 230 230
Tipo 2 2 2
Potenza assorbita W		1700 1700 1700
Velocità a vuoto nominale min	-1	10500 2200–10500 1800–8000
Diametro mola mm		125	125	125
Spessore (max) mola	mm	6,4	6,4	6,4
Diametro mola da taglio	mm	125 125 125
Spessore (max) mola da taglio	mm	3	3	3
Diametro spazzola metallica	mm	115	115	115
Spessore (max) spazzola metallica	mm	13	13	13
Diametro dell'alberino		M14 M14	M14
Lunghezza dell'alberino	mm	18,5	18,5	18,5
Peso	kg	2,39	2,41	2,53
* il peso comprende la smerigliatrice angolare e la protezione
Valori di rumorosità e valori di vibrazione (somma vettore triassiale) secondo EN62841-2-3:
L_PA (livello pressione sonora delle emissioni)	dB(A)	89	89	89
L_WA (livello potenza sonora)	dB(A)	97	97	97
K (incertezza per il livello sonoro dato)	dB(A)	3	3	3
Smerigliatura di superficie
Valore di emissione delle vibrazioni a_h,AG =	m/s2	5,6	5,6	4,2
Incertezza K =	m/s2	1,5	1,5	1,5
Sabbiatura con disco
Valore di emissione delle vibrazioni a_h,DS =	m/s2	< 2,5	< 2,5	< 2,5
Incertezza K =	m/s2	1,5	1,5	1,5
Levigatura di calcestruzzo
Valore di emissione di vibrazioni a_h,CG =	m/s2	5 5 4
Incertezza K =	m/s2	1,5	1,5	1,5
Taglio
Valore di emissione di vibrazioni a_h,CO =	m/s2	5 5 4
Incertezza K =	m/s2	1,5	1,5	1,5

Il livello di emissione di vibrazioni indicato in questo foglio informativo è stato misurato in base al test standard indicato nella normativa EN62841 e può essere utilizzato per confrontare vari apparati fra di loro. Può essere utilizzato per una valutazione preliminare dell'esposizione.

AVERTENZA: il livello di emissioni delle vibrazioni risportato è relativo alle applicazioni principali dell'apparato. Tuttavia, se l'apparato viene utilizzato per applicazioni diverse, con diversi accessori, o non riceve

adeguata manutenzione, il valore delle emissioni di vibrazioni può essere differente. Ciò potrebbe aumentare sensibilmente il livello di esposizione durante il periodo di utilizzo complessivo.

Una stima del livello di esposizione alle vibrazioni deve anche considerare i momenti in cui l'apparato è spento o quando è acceso ma non viene utilizzato. Ciò potrebbe ridurre sensibilmente il livello di esposizione durante il periodo di utilizzo complessivo.

È necessario identificare ulteriori misure di sicurezza per proteggere l'operatore dagli effetti delle vibrazioni. Per esempio: eseguire una manutenzione adeguata dell'apparato e degli accessori, evitare il raffreddamento delle mani, organizzare il lavoro.

ATTENZIONE: la lavorazione con la spazzola metallica a luglio abrasivo può condurre a livelli delle vibrazioni differenti!

AVERTENZA: la smerigliatura di lamiere sottili o di altreature che vibrano facilmente e con un'ampia superficie può provocare livelli di emissione di rumore totale molto più elevati (fino a 15 dB) rispetto ai valori di emissione di rumore dichiarati. Per quanto possibile, evitare che la lavorazione di tali pezzi produca rumore adottando misure adeguate, come l'applicazione di tappetini insonorizzanti pesanti e flessibili. L'aumento dell'emissione di rumore deve essere preso in considerazione sia per la valutazione del rischio di esposizione al rumore che per la scelta di dispositivi di protezione per l'udito adeguati.

Dichiarazione di conformità CE

Direttiva Macchine

Smerigliatrici angolari piccole DWE4347, DWE4357, DWE4369

DEWALT dichiara che i prodotti qui descritti nei Dati tecnici sono conformi alle normative:

2006/42/CE, EN62841-1:2015+A11:2022, EN62841-2-3:2021+A11:2021.

Questi prodotti sono anche conformi alla Direttiva 2014/30/UE e 2011/65/UE. Per ulteriori informazioni, contattare DEWALT all'indirizzo seguente o vedere sul retro del manuale.

Il firmatario è responsabile della compilazione del documento tecnico e rende questa dichiarazione per conto di DEWALT.

Mr. Rergel Molecular Chemistry

Markus Rompel

Vice Presidente Tecnico, PTE-Europe

DEWALT, Richard-Klinger-Strase 11, 65510, Idstein, Germania

25.10.2023

AVVERTENZA: per ridurre il rischio di lesioni, leggere attentamente il manuale di istruzioni.

Definizioni: linee guida per la sicurezza

Le definizioni seguenti descrivono il livello di criticità di ciascuna indicazione. Leggere il manuale e prestare attenzione ai seguenti simboli.

PERICOLO: indica una situazione di pericolo imminente che se non viene evitata, provoca il decesso o lesioni personali gravi.

AVERTENZA: indica una situazione potenzialmente percolosa che, se non viene evitata, può provocare il decesso o lesioni personali gravi.

ATTENZIONE: indica una situazione potenzialmente percolosa che, se non viene evitata, può provocare lesioni personali di entità lieve o moderata.

AVVISO: indica una situazione non in grado di causare lesioni personali ma che, se non evitata, potrebbe provocare danni materiali.

Se I ala il pericolo di scosse elettriche.

Seva ala rischio di incendi.

Avvertenze generali di sicurezza per apparati elettrici

AVERTENZA: leggere attentamente tutte le distenze, istruzioni, illustrazioni e specifiche fornite con l'apparato. La mancata osservanza delle istruzioni seguenti può dar luogo a scossa elettrica, incendio e/o lesioni gravi.

CONSERVARE LE AVVERTENZE E LE ISTRUZIONI PER RIFERIMENTI FUTURI

Il termine "apparato elettrico" utilizzato nelle avvertenze fa riferimento sia agli apparati alimentati a corrente (con cavo elettrico), sia a quelli a batteria (senza cavo).

1) Sicurezza Dell'area di Lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti.
b) Non azionare gli apparati in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri infiammabili. Gli apparati elettrici creano scintille che possono incendiare le polveri o i fumi.
c) Durante l'uso di un apparato elettrico, tenere lontani i bambini e chiunque si trovi nelle vicinanze. Le distrazioni possono provocare la perdita di controllo.

2) Sicurezza Elettrica

a) Le spine dell'apparato elettrico devono essere adatte alla presa di alimentazione. Non modificare la spina in alcun modo. Non collegare un adattatore alla spina di un apparato elettrico dotato di scarico a terra. Per ridurre il rischio di scossa elettrica evitare di modificare le spine e utilizzare sempre le prese appropriate.
b) Evitare il contatto con superfici collegate con la terra, quali tubature, termosifoni, fornelli e frigoriferi. Se il proprio corpo è collegato con la terra, il rischio di scossa elettrica aumenta.
c) Non esporre gli apparati elettrici alla pioggia o all'umidità. Se l'acqua entra nell'apparato elettrico aumenta il rischio di scossa elettrica.
d) Non utilizzare il cavo elettrico in modo improprio. Non utilizzare mai il cavo per spostare, tirare o scollegare l'apparato elettrico. Tenere il

cavo elettrico lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo è danneggiato o impigliato, il rischio di scossa elettrica aumenta.

e) Quando l'apparato elettrico viene impiegato all'aperto, utilizzare unicamente cavi di prolunga previsti per esterni. L'uso di un cavo elettrico adatto ad ambienti esterni riduce il rischio di scossa elettrica.
f) Se è non è possibile evitare l'uso di un apparato elettrico in ambienti umidi, usare una fonte di corrente protetta da un interruttore differenziale (salvavita). L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.

3) Sicurezza Personale

a) Quando si utilizza un apparato elettrico evitare di distrarsi. Prestare attenzione a quello che si sta facendo e utilizzare il buon senso. Non utilizzare l'apparato elettrico quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un solo attimo di distrazione durante l'uso di tali apparati potrebbe provocare gravi lesioni personali.
b) Indossare abbigliamento di protezione adeguato. Utilizzare sempre protezioni oculari. L'uso di abbigliamento di protezione quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, caschi di sicurezza o protezioni uditive, in condizioni opportune consente di ridurre le lesioni personali.
c) Evitare avvii involontari. Assicurarsi che l'interruttore sia in posizione di spento prima inserire l'alimentazione elettrica e/o il blocco batteria e prima di afferrare o trasportare l'apparato. Il trasporto di apparati elettrici tenendo il dito sull'interruttore o quando sono collegati alla rete elettrica con l'interruttore nella posizione di acceso provoca incidenti.
d) Prima di accendere l'apparato elettrico, rimuovere eventuali chiavi o utensili di regolazione. Un utensile di regolazione o una chiave fissati su una parte rotante dell'apparato elettrico possono provocare lesioni personali.
e) Non sporgersi. Mantenere sempre una buona stabilità al suolo ed equilibrio. Ciò consente un migliore controllo dell'apparato nelle situazioni impreviste.
f) Indossare vestiario adeguato. Non indossare abiti lenti o gioielli. Tenere i capelli e gli indumenti lontano dalle parti in movimento. Abiti lenti, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
g) Se i dispositivi sono forniti di collegamento con l'attrezzatura di aspirazione e raccolta delle polveri, assicurarsi che siano collegati e utilizzati correttamente. La raccolta delle polveri può ridurre i pericoli legati a queste ultime.
h) Non lasciare che la familiarità acquisita dall'uso frequente degli utensili induca a cedere alla tentazione di ignorare i principi di utilizzo sicuro

degli stessi. Un'azione imprudente potrebbe provocare lesioni gravi in una frazione di secondo.

4) Uso e Manutenzione Dell'apparato Elettrico

a) Non forzare l'apparato. Utilizzare un apparato adatto al lavoro da eseguire. L'apparato lavora meglio e con maggior sicurezza se utilizzato secondo quanto è stato previsto.
b) Non utilizzare l'apparato se l'interruttore non permette l'accensione o lo spegnimento. Qualsiasi apparato elettrico che non possa essere controllato tramite l'interruttore è pericoloso e deve essere riparato.
c) Scollegare la spina dalla presa di corrente e/o la batteria dall'elettroutensile, se staccabile, prima di effettuare qualsiasi tipo di regolazione, cambiare gli accessori o riporlo. Queste misure di sicurezza preventive riducono il rischio di azionare l'apparato accidentalmente.
d) Riporre gli apparati non utilizzati fuori dalla portata dei bambini ed evitarne l'uso da parte di persone che hanno poca familiarità con l'apparato elettrico e con le presenti istruzioni. Gli apparati elettrici sono pericolosi in mano a persone inesperte.
e) Eseguire la manutenzione degli elettroutensili e degli accessori. Verificare il cattivo allineamento e inceppamento di parti mobili, la rottura di componenti e ogni altra condizione che possa influire sul funzionamento degli apparati. Se danneggiato, far riparare l'apparato elettrico prima dell'uso. Molti incidenti sono provocati da apparati elettrici su cui non è stata effettuata la corretta manutenzione.
f) Tenere gli utensili da taglio affilati e puliti. La manutenzione corretta degli utensili da taglio con bordi affilati riduce le probabilità di inceppamento e ne facilita il controllo.
g) Utilizzare l'apparato elettrico, gli accessori, le punte ecc., rispettando le presenti istruzioni e tenendo in considerazione le condizioni di funzionamento e il lavoro da eseguire. L'utilizzo dell'apparato elettrico per impieghi diversi da quelli previsti può provocare situazioni di pericolo.
h) Mantenere le impugnature e le superfici di presa asciutte, pulite e senza tracce di olio o grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in modo sicuro l'utensile nel caso di imprevisti.

5) Assistenza

a) L'apparato elettrico deve essere riparato da personale qualificato, che utilizzi ricambi originali identici alle parti da sostituire. In questo modo viene garantita la sicurezza dell'apparato elettrico.

NORME SPECIFICHE DI SICUREZZA AGGIUNTIVE

Avvertenze di sicurezza comuni per operazioni di smerigliatura, levigatura, spazzolatura metallica o taglio

a) Questo elettroutensile è stato progettato per essere utilizzato come smerigliatrice, levigatrice, spazzola metallica o utensile di taglio. Leggere tutte le avvertenze, istruzioni, illustrazioni e specifiche fornite con questo elettroutensile. La mancata osservanza delle istruzioni seguenti può dar luogo a scosse elettriche, incendi e/o lesioni gravi.
b) Con questo apparato non è consigliabile eseguire lavorazioni di lucidatura o taglio di fori. L'esecuzione di operazioni per le quali l'elettroutensile non è stato progettato comporta dei rischi e può causare lesioni personali.
c) Non convertire questo elettroutensile per farlo funzionare in un modo non specificamente progettato e specificato dal produttore dell'utensile. Tale conversione potrebbe comportare una perdita di controllo e causare gravi lesioni personali.
d) Non utilizzare accessori non progettati appositamente o non specificati dal fabbricante per questo tipo di elettroutensile. Se un accessorio può essere collegato all'elettroutensile, questo non ne garantisce la sicurezza di utilizzo.
e) La velocità nominale dell'accessorio deve essere almeno pari a quella massima indicata sull'elettroutensile. Gli accessori fatti funzionare a una velocità superiore a quella nominale possono rompersi e disintegrarsi.
f) Il diametro esterno e lo spessore dell'accessorio devono rientrare nei valori della capacità nominale dell'elettroutensile. Non è possibile proteggere o controllare adeguatamente gli accessori di dimensioni errate.
g) Le dimensioni del montaggio dell'accessorio devono corrispondere alle dimensioni dell'hardware di montaggio dell'elettroutensile. Gli accessori che non corrispondono alla struttura di montaggio dell'apparato non mantengono l'equilibrio, vibrano eccessivamente e possono causare la perdita di controllo.
h) Non usare accessori danneggiati. Prima di ogni utilizzo controllare gli accessori: verificare che i dischi abrasivi non siano scheggiati e lesionati, che il platorello non presenti crepe o segni di usura eccessivi o che la spazzola metallica non abbia filamenti staccati o spezzati. Se l'elettroutensile o l'accessorio cade, verificare se ha subito eventuali danni o montare un accessorio integro. Dopo aver ispezionato o installato un accessorio, verificare che l'operatore e le altre persone siano lontane dal piano dell'accessorio in rotazione e far girare

a vuoto l'elettroutensile alla massima velocità per un minuto. Normalmente gli accessori danneggiati si rompono durante questa fase di verifica.

i) Usare dispositivi di protezione individuale. A seconda del lavoro da svolgere, indossare una visiera di protezione od occhiali di sicurezza. Se opportuno, indossare una maschera antipolvere, protezioni per l'udito, guanti e un grembiule da lavoro in grado di arrestare frammenti abrasivi o di lavorazione di piccole dimensioni. Il dispositivo di protezione per gli occhi deve essere in grado di impedire ai detriti generati dalle varie operazioni e proiettati in aria di raggiungere gli occhi. La maschera antipolvere o il respiratore devono essere in grado di filtrare le particelle generate dalla lavorazione specifica. L'esposizione prolungata a rumori di alta intensità può causare la perdita dell'udito.
j) Mantenere gli osservatori a una distanza di sicurezza dall'area di lavoro. Chiunque acceda alla zona di lavoro deve indossare dispositivi di protezione adeguati. Frammenti del pezzo in lavorazione o di un accessorio rotto possono essere scagliati via e causare lesioni al di là dell'immediata area di lavoro.
k) Afferrare l'elettroutensile esclusivamente dall'impugnatura isolata se vi è la possibilità che l'accessorio di taglio possa venire a contatto con cavi nascosti o con il proprio cavo di alimentazione. Gli accessori da taglio che vengono a contatto con un cavo sotto tensione trasmettono la corrente elettrica anche alle parti metalliche esposte dell'apparato e possono provocare la folgorazione dell'operatore.
1) Posizionare il cavo lontano dall'accessorio rotante. In caso di perdita di controllo, il cavo può essere tagliato o impigliato e potrebbe avere una forza tale da trascinare la mano o il braccio dell'operatore verso l'accessorio in rotazione.
m) Non appoggiare mai l'elettroutensile finché l'accessorio non si sia completamente arrestato. Mentre l'accessorio gira potrebbe fare presa sulla superficie e trascinare l'elettroutensile, facendone perdere il controllo.
n) Non azionare l'elettroutensile mentre lo si trasporta lungo un fianco. Un contatto accidentale con l'accessorio che gira potrebbe farlo impigliare gli indumenti e trascinarlo verso il corpo dell'operatore.
o) Pulire regolarmente le prese d'aria dell'apparato. La ventola del motore può attirare la polvere all'interno dell'alloggiamento e l'accumulo eccessivo di metallo polverizzato può causare pericoli elettrici.
p) Non utilizzare l'elettroutensile vicino a materiali infiammabili. Le scintille possono far incendiare i materiali.
q) Non utilizzare accessori che richiedono refrigeranti liquidi. L'utilizzo di acqua o altri liquidi refrigeranti può provocare elettrocuzione o scosse elettriche.

ISTRUZIONI DI SICUREZZA AGGIUNTIVE PER TUTTE LE LAVORAZIONI

Contraccolpo e relative avvertenze

Il contraccolpo è una reazione improvvisa provocata dal disco, dal platorello, dalla spazzola o da qualsiasi altro accessorio in rotazione che si inceppi o rimanga impigliato. Ciò provoca un arresto immediato dell'accessorio rotante, che, a sua volta, causa la perdita di controllo dell'elettroutensile. Quest'ultimo viene spinto nella direzione opposta rispetto alla rotazione dell'accessorio nel punto in cui è stato trattenuto.

Ad esempio, se un disco abrasivo è impigliato o pinzato dal pezzo da lavorare, il bordo della mola penetrato nel punto pinzato può scavare nel materiale e causare lo scavalcamento o il rimbalzo della mola. La mola può saltare sia verso l'operatore che in direzione opposta, a seconda della direzione del movimento della mola nel punto pinzato. In queste condizioni è possibile che i dischi abrasivi si spezzino.

Un contraccolpo è la conseguenza di un utilizzo non appropriato e/o non corretto dell'elettroutensile, evitabile solamente adottando le misure di sicurezza idonee descritte di seguito:

a) Mantenere una presa salda sull'elettroutensile con entrambe le mani e posizionare il corpo e le braccia in un modo tale da poter resistere alle forze del contraccolpo. Utilizzare sempre l'impugnatura ausiliaria, se presente, per offrire la massima resistenza al rimbalzo o alla reazione di coppia durante l'avviamento. L'operatore può frenare la reazione di coppia o la forza di rimbalzo, se vengono prese le precauzioni adatte.
b) Non appoggiare mai la mano vicino all'accessorio rotante. L'accessorio potrebbe rimbalzare sulle mani dell'operatore.
c) Non posizionare il corpo nella zona verso la quale l'elettroutensile potrebbe spostarsi in caso di contraccolpo. Il contraccolpo spinge l'elettroutensile nella direzione opposta al movimento della mola nel punto in di impigliamento.
d) Prestare particolare attenzione quando si lavora negli angoli, su bordi aguzzi e così via, evitando di far saltellare e di incastrare l'accessorio. Angoli, estremità appuntite o rimbalzi tendono a fare impigliare l'accessorio in rotazione e a causare la perdita di controllo o il contraccolpo dell'elettroutensile.
e) Non montare una catena per motosega, una lama da legno, un disco segmentato diamantato con un foro periferico superiore a 10 mm o una lama dentata. Questi accessori danno luogo a contraccolpi e perdita di controllo frequenti.

Avvertenze di sicurezza specifiche per operazioni di smerigliatura e taglio

a) Usare solo mole dei tipi specificati per l'elettroutensile e cuffie di protezione specificamente progettate per la mola selezionata. Le mole non

concepite per l'elettroutensile non possono essere protette adeguatamente e non sono sicure.

b) La superficie di smerigliatura delle mole a centro depresso deve essere montata al di sotto del piano della linguetta della cuffia di protezione. Non è possibile fornire una protezione adeguata a una mola non montata correttamente che sporge attraverso il piano della linguetta della cuffia protezione.

c) La cuffia di protezione deve essere fissata saldamente all'elettroutensile e posizionata per garantire la massima sicurezza, in modo che una porzione minima della mola sia esposta verso l'operatore. La cuffia di protezione ha lo scopo di proteggere l'operatore da frammenti di mole spezzate, da un contatto accidentale con la mola e dalle scintille che potrebbero incendiare gli indumenti.

d) Le mole devono essere usate solo per le applicazioni specificate. Per esempio, non si deve eseguire una lavorazione di smerigliatura con una mola da taglio. Le mole da taglio sono progettate per la smerigliatura periferica. Forze laterali applicate a queste mole possono causarne la frantumazione.

e) Usare sempre flange per mole non danneggiate che siano di misura e forma corrette per la mola selezionata. Se le flange sono adeguate, supportano la mola e ne riducono la possibilità di rottura. Le flange per le mole da taglio possono differire dal quelle per le mole smerigliatrici.

f) Non usare mole usurate di elettroutensili di dimensioni maggiori. Le mole progettate per elettroutensili più grandi non sono adatte alle maggiori velocità degli elettroutensili più piccoli e si possono spaccare.

g) Quando si utilizzano mole a funzione doppia, utilizzare sempre la protezione corretta per l'applicazione da eseguire. Il mancato utilizzo della cuffia di protezione corretta potrebbe non fornire il livello di protezione desiderato, il che potrebbe causare lesioni gravi.

Avvertenze di sicurezza aggiuntive specifiche per le operazioni di taglio

a) Evitare che la mola di taglio si inceppi e non esercitare una pressione eccessiva. Non tentare di eseguire tagli troppo profondi. Il sovraccarico della mola aumenta il carico e la suscettibilità alla torsione o all'inceppamento della mola nel taglio, con la possibilità di rimbalzo o di rottura.
b) Non posizionarsi con il corpo allineato alla mola mentre gira, né dietro di essa. Un eventuale contraccolpo mentre la mola, durante il lavoro, si sta allontanando dal corpo dell'operatore, potrebbe scagliare la mola in rotazione e l'elettroutensile direttamente verso l'operatore.
c) Se la mola si inceppa, oppure quando, per una qualsiasi ragione, si interrompe l'operazione di

taglio, spegnere l'elettroutensile e tenerlo fermo nel pezzo fino a quando la mola si arresta del tutto. Non tentare mai di rimuovere la mola di taglio mentre è in movimento perché potrebbe verificarsi un contraccolpo. Esaminare e adottare azioni correttive per eliminare le cause che inceppano la mola.

d) Non riprendere l'operazione di taglio nel pezzo. Far raggiungere la massima velocità alla mola e poi rientrare con attenzione nel taglio. Il disco potrebbe incepparsi, balzare fuori dal pezzo in lavorazione o provocare un contraccolpo. Se la troncatrice viene riavviata quando esso è ancora dentro al pezzo.
e) Pannelli o altri pezzi di grandi dimensioni devono essere sorretti per minimizzare il rischio che la mola sia pinzata o che provochi un contraccolpo. I pezzi più grandi tendono a incurvarsi sotto il loro stesso peso. Devono essere collocati dei supporti sotto al pezzo da lavorare vicino alla linea di taglio e all'estremità del pezzo, su entrambi i lati della mola.
f) Prestare ancora più attenzione quando si eseguono "tagli a tuffo" all'interno di pareti o di altre aree cieche. La parte sporgente della mola potrebbe tagliare tubi del gas o dell'acqua, cavi elettrici o anche oggetti che possono provocarne il rimbalzo.
g) Non tentare di eseguire tagli in curva. La sollecitazione eccessiva della mola aumenta il carico e la suscettibilità alla torsione o all'inceppamento della mola nel taglio, con la possibilità di rimbalzo o di rottura e il rischio di gravi lesioni personali.

Ulteriori precauzioni di sicurezza riguardanti le operazioni di levigatura

a) Non utilizzare carta vetrata che sporga molto oltre il disco. Nella scelta della carta vetrata seguire i consigli del produttore. Una carta vetrata che sporga oltre il platorello di sabbiatura presenta il rischio di lacerazioni e può restare impigliata, strappare il disco o rimbalzare.

Ulteriori precauzioni di sicurezza riguardanti le operazioni di spazzolatura meccanica

a) Far attenzione alle setole metalliche che schizzano via dalla spazzola anche durante le comuni lavorazioni. Non sforzare le setole con un eccessivo carico sulle spazzola. Le setole metalliche penetrano facilmente gli abiti leggeri e/o la pelle.
b) Quando viene raccomandato l'utilizzo di una protezione durante la spazzolatura, non far mai toccare la mola o la spazzola con il bordo della protezione. La mola o la spazzola possono aumentare di diametro durante il lavoro a causa delle forze centrifughe.

Norme di sicurezza aggiuntive per smerigliatrici

a) Non utilizzare mole di Tipo 11 (a coppa svasata) su questo apparato. L'utilizzo di accessori inappropriati può provocare lesioni.
b) Utilizzare sempre l'impugnatura laterale. Serrare saldamente l'impugnatura. L'impugnatura laterale deve essere sempre utilizzata per mantenere il controllo dell'apparato in qualsiasi momento.

Rischi residui

Malgrado l'applicazione delle principali regole di sicurezza e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Questi sono:

• Menomazioni uditive.
• Rischio di lesioni personali causati da schegge volanti.
• Rischio di bruciature causate da parti che si arroventano durante la lavorazione.
• Rischio di lesioni personali causate dall'utilizzo prolungato.
• Rischio di polveri provenienti da sostanze pericolose.

Sicurezza elettrica

Il motore elettrico è stato progettato per essere alimentato con un solo livello di tensione. Verificare sempre che l'alimentazione corrisponda alla tensione della targhetta.

L'apparato DEWALT possiede doppio isolamento secondo la normativa EN62841, perciò non è necessario il collegamento a terra.

Se il cavo di alimentazione è danneggiato, deve essere riparato esclusivamente da DEWALT o da un centro di assistenza autorizzato.

Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto.

Tipo 11 per la classe II (doppio isolamento) – utensili elettrici Tipo 12 per la classe I (messa a terra) – utensili elettrici

Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale.

AVERTENZA: consigliamo l'utilizzo di un dispositivo di o' rate residua con una corrente nominale residua di 30mA o inferiore.

Utilizzo di un cavo di prolunga

Se è necessaria una prolunga, utilizzare un cavo di prolunga omologato a 3 anime, idoneo alla potenza di ingresso di questo apparato (vedere i Dati tecnici). La sezione minima del conduttore è 1,5 mm² e la lunghezza massima è 30 m. Se si utilizza un cavo in bobina, srotolarlo completamente.

Contenuto della confezione

La confezione contiene:

1Smerigliatriceangolare

1ProtezioneTipoA

ITaLlanO

1ProtezioneTipoB
1Impugnaturalaterale
1 Flangia di sostegno
1 Dado di serraggio
1Chiaveesagonale
1 Manuale di istruzioni
- Verificare eventuali danni all'apparato, ai componenti o agli accessori che possano essere avvenuti durante il trasporto.
- Prima di utilizzare il prodotto, leggere e comprendere interamente questo manuale.

Riferimenti sull'apparato

Sull'apparato sono presenti i seguenti simboli:

Leggere il manuale d'istruzioni prima dell'uso.

Utilizzare protezioni acustiche.

Utilizzare protezioni oculari.

Adoperare sempre con entrambe le mani.

Non utilizzare la protezione per operazioni di taglio.

Freno elettronico

Posizione del Codice Data (Fig. D)

Il codice data 11, che comprende anche l'anno di fabbricazione, è stampato all'interno della scatola degli ingranaggi.

Esempio:

2023 XX XX

Anno e settimana di fabbricazione

Descrizione (Fig. A, B)

AVVERTENZA: non modificare l'apparato o alcuna parte da una. Si possono causare danni o lesioni personali.

1 Pulsante di blocco dell'alberino
2 Alberino
3 Impugnatura laterale
4 Flangia di sostegno
5 Dado di serraggio filettato
6 Protezione
7 Interruttore ON/OFF
8 Selettore della velocità (DWE4357, DWE4369)
9 Leva di rilascio della protezione
10 Indicatore LED

Uso previsto

Questa smerigliatrice angolare ad alta resistenza è stata progettata per lavorazioni professionali di smerigliatura, levigatura, spazzolatura meccanica e taglio.

nOn utilizzare dischi abrasivi diversi da quelli a centro depresso e dai dischi lamellari.

PERICOLO: non usare per tagliare o intagliare il legno. No utilizzare dischi da taglio dentati di alcun tipo. Possono verificarsi gravi lesioni personali.

nOn utilizzare in condizioni di bagnato o in presenza di liquidi o gas inflammabili.

Questa smerigliatrice angolare ad alta resistenza è un apparato elettrico per uso professionale.

nOn PERMETTERE ai bambini di avvicinarsi all'apparato. Le persone inesperte devono utilizzare questo apparato solo sotto sorveglianza.

- Questo prodotto non è destinato per l'uso da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenza, a meno che non abbiano ottenuto sorveglianza o istruzioni riguardo all'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza. I bambini non devono mai essere lasciati da soli con questo prodotto.

Caratteristiche

Impugnatura laterale antivibrazione

DWE4369

L'impugnatura laterale antivibrazione offre l'ulteriore comodità di assorbire le vibrazioni causate dall'utensile.

Funzione No-Volt

La funzione No-Volt interrompe il riavvio della smerigliatrice senza l'attivazione e disattivazione dell'interruttore, in caso di interruzione di corrente.

E-Clutch

Questo utensile è dotato di una E-Clutch (frizione elettronica) che, nel caso di uno stallo o qualora la mola rimanga impigliata, spegne l'unità per ridurre la coppia di reazione per l'utente. L'interruttore deve essere acceso e spento per riavviare l'utensile.

Freno

Quando l'interruttore viene rilasciato, il motore si spegne immediatamente ed entra in azione il freno elettronico, che arresta rapidamente l'accessorio.

Kickback Brake™

Quando viene rilevato un impigliamento, uno stallo o un blocco grave, il freno elettronico si innesta con la massima forza per arrestare rapidamente la mola, ridurre il movimento della smerigliatrice e spegnerla. L'interruttore deve essere acceso e spento per riavviare l'utensile.

Constant Clutch™

In caso di sovraccarico o stallo la coppia del motore viene ridotta. Riducendo il carico, la coppia e la velocità (giri al minuto) del motore aumentano. Se l'utensile rimane in condizione di stallo per un tempo prolungato si spegne e per essere riavviato è necessario accendere e spegnere l'interruttore.

Avviamento elettronico progressivo

Questa funzione limita la quantità di moto iniziale all'avviamento dell'utensile, consentendo alla velocità di aumentare gradualmente in un tempo di oltre 1 secondo.

Spia a LED (Fig. A)

La spia a LED 10 rimane illuminata di verde durante il funzionamento normale oppure lampeggia di rosso con diversi motivi per avvisare che è stata attivata una funzione di protezione dell'elettroutensile. Consultare la Guida della spia a LED nel retro di questo manuale per le spiegazioni dei motivi di lampeggiamento.

ASSEMBLAGGIO E REGOLAZIONI

AVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'apparato e scollegarlo dall'alimentazione prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Assicurarsi che l'interruttore a grilletto sia in posizione OFF. Un avvio accidentale può causare lesioni.

Attacco dell'impugnatura laterale (Fig. B)

AVERTENZA: prima di utilizzare l'apparato, verificare che impugnatura sia fissata saldamente.

Avvitare a fondo l'impugnatura laterale 3 in uno degli innesti presenti su ciascun lato della scatola ingranaggi. L'impugnatura laterale deve essere sempre utilizzata per mantenere il controllo dell'apparato in qualsiasi momento.

Protezioni

ATTENZIONE: le protezioni devono essere usate con tutte le mole, dischi di taglio, dischi lamellari di levigatura, spazzole metalliche e mole a raggi. Fare riferimento alla Fig. A per vedere le protezioni fornite con l'unità. Alcune applicazioni possono richiedere l'acquisto della protezione corretta presso il rivenditore locale o il centro di assistenza autorizzato.

ATTENZIONE: quando si utilizza una protezione della rati di Tipo A (taglio) per la smerigliatura, la protezione del disco potrebbe interferire con il pezzo da lavorare causando un controllo insufficiente.

ATTENZIONE: quando si utilizza una protezione della mola di Tipo B (smerigliatura) per operazioni di taglio con mole abrasive legate, vi è un aumento del rischio di esposizione a scintille e particelle emesse, nonché all'esposizione a frammenti di mola in caso di scoppio della mola.

ATTENZIONE: quando si utilizza una protezione della mola di Tipo A (taglio), Tipo B (smerigliatura) per operazioni di troncatura e facciate in calcestruzzo o muratura, aumenta il rischio di esposizione alla polvere e perdita di controllo con conseguente contraccolpo.

ATTENZIONE: quando si utilizza una protezione della reclassi di Tipo A (taglio), Tipo B (smerigliatura) con una spazzola metallica del tipo a disco con uno spessore maggiore dello spessore massimo specificato nei dati

tecnici, i fili possono rimanere impigliati nella protezione causando la rottura dei fili.

NOTA: la smerigliatura e il taglio dei bordi possono essere eseguiti con mole di tipo 27 progettate e previste per questo scopo; le mole con spessore di 6 mm sono concepite per la smerigliatura di superficie, mentre per quelle più sottili di Tipo 27 deve essere consulta l'etichetta del fabbricante per vedere se possono essere utilizzate per la smerigliatura di superficie oppure soltanto per la smerigliatura / il taglio dei bordi. Una protezione della mola di Tipo A (taglio) deve essere utilizzata per qualsiasi mola per cui sia vietata la smerigliatura di superficie. Una protezione della mola di Tipo A (taglio) (precedentemente denominata tipo 1/41) deve essere utilizzata per qualsiasi mola a doppia funzione (smerigliatura e taglio abrasivo combinati). Il taglio può essere eseguito anche utilizzando una mola Tipo 1/41 e una protezione della mola di Tipo A precedentemente denominata protezione Tipo 1/41.

NOTA: vedere la Tabella delle applicazioni di accessori e cuffie di protezione per scegliere la combinazione di cuffia di protezione / accessori corretta.

Regolazione e montaggio della protezione (Fig. C, D)

ATTENZIONE: spegnere l'unità e scollegare l'apparato di regolare o rimuovere o installare gli attacchi o gli accessori.

ATTENZIONE: PRIMA di mettere in funzione l'apparato, ossicurarsi di individuare su quale opzione di regolazione della protezione è impostato l'apparato.

Opzioni di regolazione

Per la regolazione della protezione, la leva di sblocco della protezione 9 si inserisce in uno dei fori di allineamento 15 sul collare della protezione utilizzando una funzione di cricchetto. La smerigliatrice offre due opzioni per questa regolazione.

• One-touch ™: In questa posizione la parte anteriore di innesto è inclinata e scorre sul foro di allineamento successivo quando la protezione è ruotata in senso orario (mandrino rivolto verso l'utente) ma si auto-blocca in senso antiorario.
• Two-touch ™: In questa posizione la parte anteriore di innesto è diritta e squadrata. Non scorrerà sul foro di allineamento successivo a meno che non si tenga premuta la leva di sblocco della protezione e contemporaneamente si faccia ruotare la protezione sia in senso orario che antiorario (mandrino rivolto verso l'utente).

One-Touch ^TM

Two-Touch™

Impostazione delle opzioni di regolazione della protezione

Per regolare la leva di rilascio della protezione 9 per l'opzione di regolazione desiderata:

1. Rimuovere la vite 12 utilizzando una punta T20.
2. Rimuovere la leva di sblocco della protezione prendendo nota della posizione della molla. Scegliere l'estremità della leva per l'opzione di regolazione desiderata. One-touch utilizzerà l'estremità inclinata della leva 9 per impegnare i fori di allineamento 15 sul collare della protezione.

Two-touch utilizzerà l'estremità squadrata per impegnare i fori di allineamento 15 sul collare della protezione.

1. Riposizionare la leva, posizionando l'estremità prescelta sotto la molla 20. Assicurarsi che la leva sia correttamente a contatto con la molla.
2. Riposizionare la vite e la coppia a 2.0-3.0 Nm. Assicurare la corretta installazione con la funzione di ritorno della molla premendo la leva di sblocco della protezione 9.

Montaggio della protezione (Fig. D)

ATTENZIONE: prima di montare la protezione, assicurarsi a vite, la leva, e la molla siano inserite in modo corretto prima di montare la protezione.

1. Con il mandrino rivolto verso l'operatore, premere e tenere premuta la leva di sblocco della protezione 9.
2. Allineare le alette 13 sulla protezione alle scanalature 14 sulla scatola del cambio.
3. Premere la protezione verso il basso finché le alette della protezione non si innestano e ruotano nella scanalatura sul mozzo della scatola del cambio. Rilasciare la leva di rilascio della protezione.
4. Per montare la protezione:

One-touch™: ruotare la protezione in senso orario nella posizione di lavoro desiderata. Premere e tenere premuta la leva di sblocco della protezione 9 per ruotare la protezione in senso antiorario.

Two-touch™: premere e tenere premuta la leva di sblocco della protezione 9. Ruotare la protezione in senso orario o anti-orario nella posizione di lavoro desiderata.

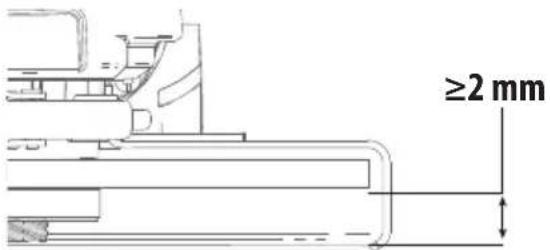

NOTA: il corpo della protezione deve essere posizionato tra l'alberino e l'operatore per fornire la massima protezione dell'operatore.

La leva di sblocco della protezione deve innestarsi in uno dei fori di allineamento 15 sul collare della protezione. Questo assicura la tenuta della protezione.

1. Per rimuovere la protezione, seguire i passaggi 1–3 di queste istruzioni in ordine inverso.

Flange e mole

Montaggio di mole senza mozzo (Fig. E)

ALBERTENZA: il mancato posizionamento corretto della fargia / dado di bloccaggio / mola potrebbe causare lesioni gravi (o danni all'apparato o alla mola).

ATTENZIONE: le flange in dotazione devono essere a cate con mole di levigatura di Tipo 27 con e dischi di taglio di Tipo 41 e Tipo 42. Vedere la

Applicazioni di accessori e cuffie di protezione per ulteriori informazioni.

AVVERTENZA: è necessaria una protezione della mola e bilaterale durante l'utilizzo dei dischi di taglio.

AVERTENZA: l'utilizzo di una flangia o protezione da neggiata o il mancato utilizzo di una flangia e protezione corrette può provocare lesioni dovute alla rottura della mola e al contatto con la mola. Vedere la Applicazioni di accessori e cuffie di protezione per ulteriori informazioni.

1. Poggiare l'apparato su un tavolo, con la protezione in su.
2. Inserire la flangia di sostegno non filettata 4 sull'alberino 2 con il centro sollevato (pilota) rivolto verso la mola.
3. Posizionare la mola 16 contro la flangia di sostegno, centrando la mola sul centro sollevato (pilota) della flangia di sostegno.
4. Tenendo premuto il pulsante di blocco dell'alberino e con le depressioni esagonali rivolte lontano dall'alberino, avvitare il dado di serraggio 5 sull'alberino in modo che le alette si innestino nelle due scanalature dell'alberino.
5. Tenendo premuto il tasto di blocco dell'alberino, stringere il dado di serraggio 5.
6. Per rimuovere la mola, premere il tasto di blocco dell'alberino e allentare il dado di serraggio.

Montaggio dei platorelli di sabbiatura (Fig. B, F)

NOTA: l'utilizzo di una protezione con dischi di levigatura che utilizzano platorelli, spesso chiamati dischi in resina di fibra, non è necessario. Dal momento che non è necessaria una protezione per questi accessori, la protezione potrebbe essere o non essere delle dimensioni corrette se utilizzata.

AVERTENZA: il mancato posizionamento corretto della facchia / dado di bloccaggio / mola potrebbe causare lesioni gravi (o danni all'apparato o alla mola).

AVERTENZA: è necessario reinserire una protezione daeguata per le applicazioni con mola di smerigliatura, mola di taglio, disco di sabbiatura, spazzola metallica o mola metallica una volta completate le operazioni di sabbiatura.

1. Posizionare o inserire correttamente il platorello 17 sull'alberino.
2. Posizionare il disco per carteggiatura 18 sul platorello 17.
3. Tenendo premuto il blocco dell'alberino 1, far passare il dado di serraggio 19 sull'alberino, guidando il centro sollevato sul dado di serraggio al centro del disco di sabbiatura e del platorello.
4. Serrare il dado di serraggio a mano. Quindi premere il tasto di blocco dell'alberino facendo ruotare il disco di sabbiatura finché il disco di sabbiatura e il dado di serraggio non vengono sistemiati in posizione.
5. Per rimuovere la mola, afferrare e ruotare il platorello e il disco di sabbiatura tenendo premuto il tasto di blocco dell'alberino.

Montaggio di spazzole di ferro e mole e spazzola (Fig. A, B)

AVVERTENZA: il mancato posizionamento corretto della foggia / dado di bloccaggio / mola potrebbe causare lesioni gravi (o danni all'apparato o alla mola).

ATTENZIONE: per ridurre il rischio di lesioni personali, indossare guanti protettivi durante la manipolazione di spazzole metalliche e mole a spazzola. Possono essere affiliate.

ATTENZIONE: per ridurre il rischio di danni d'èttroutensile, la mola o la spazzola non deve toccare la protezione durante il montaggio o l'uso.

Potrebbero conseguire dei danni non visibili all'accessorio, causando la frattura delle parti metalliche dalla mola o dalla lamella dell'accessorio.

Le spazzole metalliche o le mole a spazzola si inseriscono direttamente sull'alberino filettato senza l'uso di flange. Utilizzare esclusivamente spazzole o mole a spazzola dotato di un mozzo filettato M14. Questi accessori sono disponibili a un costo aggiuntivo presso il vostro rivenditore locale o un centro di assistenza autorizzato.

1. Poggiare l'apparato su un tavolo, con la protezione in su.
2. Filettare la mola sull'alberino manualmente.
3. Premere il tasto di blocco dell'alberino 1 e utilizzare una chiave sul mozzo della mola o spazzola di ferro per serrare la mola.
4. Per rimuovere la mola, invertire la procedura di cui sopra.

AVVISO: per ridurre il rischio di danni all'apparato, sistemare correttamente il mozzo della mola prima di accendere l'apparato.

Prima di cominciare

• Installare la protezione e il disco o la mola appropriata. Non utilizzare dischi o mole troppo consumati.
• Assicurarsi che le flange interna ed esterna siano montate correttamente. Seguire le istruzioni fornite nel Applicazioni di accessori e cuffie di protezione.
• Assicurarsi che il disco o la mola ruoti nella direzione delle frecce indicate sull'accessorio e sull'apparato.
• Non utilizzare accessori danneggiati. Prima di ogni utilizzo controllare gli accessori affinché sui dischi abrasivi non vi siano scheggiature e lesioni, non siano presenti crepe o segni eccessivi di usura sul platorello, che le spazzole metalliche non abbiano filamenti metallici staccati o spezzati. Se l'apparato o l'accessorio è caduto, verificare eventuali danni o installare un accessorio non danneggiato. Dopo aver ispezionato o installato un accessorio, verificare che l'operatore e le altre persone siano lontane dal piano dell'accessorio rotante e far girare l'apparato a vuoto alla massima velocità per un minuto. Gli accessori danneggiati normalmente si rompono durante questa fase di verifica.

FUNZIONAMENTO

Istruzioni per l'uso

AVERTENZA: osservare sempre le istruzioni di sicurezza e normative in vigore.

AVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'apparato e scollegarlo dall'alimentazione prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni

o accessori. Assicurarsi che l'interruttore a grilletto sia in posizione OFF. Un avvio accidentale può causare lesioni.

AVVERTENZA: assicurarsi che

assieurarsi che tutti i materiali da smerigliare o tagliare siano fissati saldamente.

• fissare e supportare il pezzo da lavorare. Usare morse o un morsetto per tenere e bloccare il pezzo da lavorare ad una piattaforma stabile. È importante fissare e sostenere il pezzo saldamente per impedire movimenti del pezzo e la perdita del controllo. Il movimento del pezzo o la perdita del controllo possono costituire un pericolo e provocare lesioni alle persone.
• pannelli o altri pezzi di grandi dimensioni vanno sorretti per minimizzare il rischio che la mola sia pinzata o che rimbalzi. I pezzi più grandi tendono a incurvarsi sotto il loro stesso peso. Devono essere collocati dei supporti sotto al pezzo da entrambi i lati, vicino la linea di taglio e alle estremitr del pannello, da entrambi i lati della mola.
• indossare sempre regolari quanti da lavoro durante il funzionamento di questo utensile.
• il cambio diventa bollente durante l'uso.
• applicare solo una pressione leggera sull'apparato. Non esercitare pressioni laterali sul disco.
• installare sempre la protezione e il disco o la mola appropriata. Non utilizzare dischi o mole troppo consumati.
  • assicurarsi che le flange interna ed esterna siano montate correttamente.
  • assicurarsi che il disco o la mola ruoti nella direzione delle frecce indicate sull'accessorio e sull'apparato.
• evitare i sovraccarichi. Dopo aver sottoposto l'apparato elettrico a uno sforzo notevole, continuare a farlo funzionare a vuoto per diversi minuti per raffreddare l'accessorio. Non toccare i dischi di smerigliatura e di taglio prima che si siano raffreddati. Il dischi possono diventare molto caldi durante la lavorazione.
  • non operare mai con la coppa di smerigliatura senza una protezione adeguata in posizione.
  • non utilizzare l'apparato elettrico con un supporto tagliato.
  • non usare mai dischi deformabili insieme a prodotti legati abrasivi.
• attenzione: il disco continuerà a ruotare per qualche istante dopo che l'utensile è stato spento.

Corretto posizionamento delle mani (Fig. G)

AVYERTENZA: per ridurre il rischio di gravi lesioni personali, tenere le mani SEMPRE nella posizione corretta, come illustrato.

AVKERTENZA: per ridurre il rischio di gravi lesioni personali, mantenere SEMPRE una presa sicura per prevenire reazioni improvvise.

Per una presa corretta, stringere con una mano l'impugnatura laterale 3 e con l'altra il corpo dell'apparato, come mostrato in Fig. G.

Selettore della velocità (Fig. A)

DWE4357, DWE4369

AVERTENZA: indipendentemente dalla regolazione della velocità, la velocità nominale dell'accessorio deve essere almeno pari alla velocità massima indicata sull'utensile.

Il selettore della velocità offre ulteriori possibilità di controllo dell'apparato e gli consente di funzionare in condizioni ottimali, adeguandosi agli accessori e ai materiali.

- Ruotare il selettore 8 portandolo al livello desiderato. Ruotare il selettore verso l'alto per una velocità maggiore e verso il basso per una velocità inferiore.

Interruttore ON/OFF (Fig. A)

ATTENZIONE: stringere saldamente l'impugnatura le e il corpo dell'apparato per mantenere il controllo all'avvio e durante l'utilizzo fino a quando la mola o l'accessorio non sia completamente fermo. Assicurarsi che la mola sia completamente ferma prima di appoggiare l'apparato.

nOTa: per ridurre i movimenti imprevisti, non accendere o spegnere l'apparato mentre è in funzione. Far girare la smerigliatrice alla massima velocitr prima di toccare la superficie da lavorare. Sollevare l'apparato dalla superficie prima di spegnerlo. Attendere che la rotazione dell'apparato sia terminata prima di appoggiarlo.

Per avviare l'apparato, far scorrere l'interruttore ON/OFF 7 verso la parte anteriore dell'apparato. Per arrestare l'apparato, rilasciare l'interruttore ON/OFF.

Per il funzionamento continuo, far scorrere l'interruttore ON/OFF verso la parte anteriore dell'apparato e premere la parte anteriore dell'interruttore verso l'interno. Per arrestare la modalità di funzionamento continuo dell'apparato, premere la parte posteriore dell'interruttore ON/OFF e rilasciare.

SBlocco dell'alberino (Fig. B)

Il blocco dell'alberino 1 serve a prevenire la rotazione dell'alberino durante il montaggio o la rimozione delle mole. Agire sul blocco del'alberino solo quando l'apparato è spento, con il cavo elettrico staccato dalla presa e dopo che è completamente fermo.

AVVISO: per ridurre il rischio di danneggiare l'apparato, non inserire il blocco dell'alberino durante il funzionamento. Altrimenti si danneggia l'apparato e gli accessori presenti potrebbero schizzare via, causando possibili lesioni.

Per inserire il blocco, premere il pulsante di blocco dell'alberino e ruotarlo fino a quando non gira più.

Smerigliatura, levigatura, e spazzolatura meccanica

ATTENZIONE: utilizzare sempre la protezione secondo le istruzioni contenute nel presente manuale.

AVERTENZA: accumulo di polvere metallica. Nelle l'iazioni su metalli, l'uso estensivo di dischi lamellari aumenta le possibilità di scossa elettrica. Per ridurre questo rischio, inserire un interruttore differenziale prima dell'utilizzo e pulire le prese d'aria giornalmente con aria compressa, seguendo le istruzioni di manutenzione.

Per eseguire operazioni sulla superficie di un pezzo:

1. Far raggiungere la massima velocità all'apparato prima di toccare la superficie da lavorare.
2. Applicare una minima pressione alla superficie di lavoro, lasciando funzionare l'apparato a velocità elevata. La velocità di rimozione del materiale è al massimo quando l'apparato funziona ad alta velocità.

Ang

Angolazione

1. Mantenere un'angolazione appropriata tra l'apparato e la superficie di lavoro. Fare riferimento alla tabella in base a una determinata funzione.

Funzione Angolazione

Rettifica 20°-30°

Carteggiatura con disco lamellare 5°-10°

Carteggiatura con platorello 5°-15°

Spazzolatura metallica 5°-10°

1. Mantenere il contatto tra il bordo della mola e la superficie di lavoro.

- Se si esegue la smerigliatura, la levigatura con dischi lamellari o la spazzolatura metallica, spostare continuamente l'apparato con un movimento avanti e indietro per evitare di creare squarci nella superficie di lavoro. - Se si esegue la sabbiatura con un platorello, spostare l'apparato costantemente in linea retta per impedire lasciare segni di bruciatura e impronte circolari sulla superficie di lavoro.

nOTa: consentire all'apparato di rimanere appoggiato sul piano di lavoro senza muoversi danneggia il pezzo da lavorare.

1. Rimuovere l'apparato dalla superficie da lavorare prima di spegnerlo. Attendere che la rotazione dell'apparato sia terminata prima di appoggiarlo.

ATTENZIONE: prestare particolare attenzione durante la l'azione su un bordo, siccome è possibile che si verifichi un movimento brusco improvviso della smerigliatrice.

Precauzioni da prendere quando si lavora su un pezzo verniciato

1. La sabbiatura o la spazzolatura metallica di vernici a base di piombo NON è CONSIGLIATA per via delle difficoltà che presenta il controllo delle polveri contaminate. I bambini e le donne in stato interessante sono i soggetti più a rischio di avvelenamento da piombo.
2. Siccome è difficile determinare se una vernice contiene piombo senza un'analisi chimica, consigliamo di attenersi alle seguenti precauzioni per la levigatura di superfici verniciate:

Sicurezza personale

1. Laddove vengano effettuate operazioni di levigatura di vernici o spazzolatura metallica, non consentire l'accesso all'area di lavoro a bambini e donne in stato interessante finché tutte le operazioni di pulizia non saranno completate.
2. Tutte le persone che entrano nell'area di lavoro devono indossare una maschera anti-polvere o un respiratore. Il filtro deve essere sostituito ogni giorno o ogniquivalvolta il soggetto presenti difficoltà respiratorie.

NOTA: è necessario utilizzare esclusivamente maschere anti-polvere adatte per la lavorazione con le polveri e i fumi delle vernici a base di piombo. Le normali maschere per vernici non offrono questa protezione. Consultare il proprio rivenditore locale per una maschera anti-polvere appropriata omologata NIOSH.

1. NON MANGIARE, BERE o FUMARE nell'area di lavoro per impedire l'ingestione di particelle di vernice contaminata. Gli operai devono lavarsi e cambiarsi PRIMA di mangiare, bere o fumare. Non lasciare residui di cibi, bevande o fumo nell'area di lavoro, dove è possibile che si accumuli la polvere.

Sicurezza ambientale

1. La vernice deve essere rimossa in modo tale da minimizzare la quantità di polvere generata.
2. Le aree dove vengono effettuate operazioni di asportazione della vernice devono essere sigillate con rivestimenti in plastica dello spessore di 4 mils.
3. La levigatura deve essere eseguita in modo tale da ridurre le tracce di polvere di vernice al di fuori dell'area di lavoro.

Pulizia e smaltimento

1. È necessario aspirare e pulire accuratamente ogni giorno tutte le superfici nell'area di lavoro per tutta la durata del progetto di levigatura. I sacchetti del filtro dell'aspirapolvere devono essere cambiati regolarmente.
2. Gli stracci utilizzati durante la lavorazione devono essere raccolti e smaltiti insieme ai residui della polvere o a qualsiasi altro detrito prodotto dall'asportazione. Tali residui devono essere riposti in contenitori di scarto sigillati e smaltiti tramite le regolari procedure di raccolta dei rifiuti. Durante le operazioni di pulizia, è necessario tenere i bambini e le donne in stato interessante lontano dall'area di lavoro.
3. Tutti i giocattoli, i mobili lavabili e gli utensili utilizzati dai bambini devono essere lavati accuratamente prima di essere riutilizzati.

Smerigliatura e taglio dei bordi

AVERTENZA: non usare le mole per la smerigliatura dei torali/mole da taglio per applicazioni di smerigliatura di superficie, poiché queste mole non sono progettate per le pressioni laterali riscontrate con la smerigliatura in superficie. Si potrebbero causare la rottura della mola e lesioni.

ATTENZIONE: le mole utilizzate per la smerigliatura dei bordi e il taglio possono causare rotture o rimbalzi se si piegano o si attorcigliano mentre l'elettroutensile viene utilizzato. In tutte le operazioni di smerigliatura/ taglio dei bordi, il lato aperto della protezione deve essere posizionato lontano dall'operatore.

AVVISO: la smerigliatura/taglio dei bordi con una mola di Tipo 27 devono essere limitati al taglio e alla dentellatura di superficie - meno di 13 mm di profondità quando la mola è nuova. Ridurre la profondità di taglio/dentellatura pari alla riduzione del raggio della mola man mano che si consuma. Fare riferimento alla Applicazioni di accessori e cuffie di protezione per ulteriori informazioni. La smerigliatura / taglio dei bordi con una mola di Tipo 41 richiede l'utilizzo di una protezione di Tipo A.

1. Far raggiungere la massima velocità all'apparato prima di toccare la superficie da lavorare.
2. Applicare una minima pressione alla superficie di lavoro, lasciando funzionare l'apparato a velocità elevata. La velocità di smerigliatura/taglio è al massimo quando l'apparato funziona ad alta velocità.
3. Posizionarsi in modo che il lato inferiore aperto della mola non sia rivolto verso di sé.
4. Una volta che si è iniziato un taglio e creato un intaglio nel pezzo, non cambiare l'angolazione del taglio. Un cambio dell'angolazione di taglio potrebbe far piegare la mola causandone la rottura. Le mole per la smerigliatura dei bordi non sono progettate per resistere alle pressioni laterali causate dalla piegatura.
5. Rimuovere l'apparato dalla superficie da lavorare prima di spegnerlo. Attendere che la rotazione dell'apparato sia terminata prima di appoggiarlo.

Lavorazioni su metalli

Nelle lavorazioni su parti metalliche, assicurarsi che sia stato inserito un interruttore differenziale per evitare i rischi residui causati da sfridi metallici.

Se la corrente è stata interrotta dall'interruttore differenziale, portare l'apparato presso un centro di assistenza autorizzato DEWALT.

AVERTENZA: in condizioni di lavoro estreme, durante l'alturazioni su metalli si possono accumulare polveri conduttive dentro l'alloggiamento del motore Ciò può far degradare l'isolamento protettivo della macchina, con possibili rischi di scossa elettrica.

Per evitare l'accumulo di sfridi metallici dentro la macchina, si raccomanda di pulire le prese d'aria giornalmente.

Vedere Manutenzione.

Taglio nel metallo

Per il taglio di abrasivi agglomerati, utilizzare sempre la protezione di Tipo A.

Durante il taglio, lavorare con un'alimentazione moderata, adattata al materiale di taglio. Non esercitare pressione sul disco di taglio e non inclinare né far oscillare la macchina.

Non ridurre la velocità dei dischi di taglio in corsa applicando una pressione laterale.

La macchina deve sempre funzionare con un movimento di smerigliatura verso l'alto. Altrimenti sussiste il rischio che venga fatta fuoriuscire dal taglio in modo incontrollato.

Durante il taglio di profili e barre quadrate, è consigliabile iniziare dalla sezione trasversale più piccola.

Smerigliatura grezza

Non utilizzare mai un disco da taglio per la sgrossatura. Utilizzare sempre la protezione di Tipo B.

I risultati ottimali di sgrossatura sono ottenuti impostando la macchina a un'angolazione compresa tra 30°-40°. Spostare la macchina avanti e indietro con una pressione moderata. In tal modo, il pezzo da lavorare non si scalderà eccessivamente, non si scolorirà e non si formeranno scanalature.

Taglio di pietra

La macchina deve essere utilizzata esclusivamente per il taglio a secco. Per il taglio della pietra, è consigliabile utilizzare un disco di taglio diamantato. Far funzionare la macchina soltanto con una maschera anti-polvere aggiuntiva.

Consigli per la lavorazione

Esercitare cautela nel taglio di scanalature in pareti

strutturali. Le scanalature nelle pareti strutturali sono soggette alle normative specifiche di ciascun paese. Tali normative devono essere osservate in tutti i casi. Prima di iniziare il lavoro, consultare l'ingegnere strutturale, l'architetto o il responsabile edile competente.

MANUTENZIONE

Questo apparato DEWALT è stato progettato per funzionare a lungo con una manutenzione minima. Per avere prestazioni sempre soddisfacenti occorre avere cura dell'apparato e sottoporlo a pulizia periodica.

AVERTENZA: per ridurre il rischio di gravi lesioni personali, spegnere l'apparato e scollegarlo dall'alimentazione prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Assicurarsi che l'interruttore a grilletto sia in posizione OFF. Un avvio accidentale può causare lesioni.

Lubrificazione

L'apparato non richiede alcuna ulteriore lubrificazione.

Pulizia

AVERTENZA: soffiare via la polvere dall'alloggiamento sia compressa, non appena vi sia sporco visibile all'interno e intorno alle prese d'aria di ventilazione. Quando si esegue questa procedura indossare occhiali di protezione e mascherine antipolvere omologati.

AVERTENZA: non utilizzare solventi o altri prodotti a gli aggressivi per pulire le parti non metalliche dell'apparato. Questi prodotti chimici indeboliscono i materiali utilizzati per questi componenti. Utilizzare un panno inumidito solo con acqua e sapone delicato. Non far penetrare del liquido all'interno dell'apparato, e non immergere alcuno dei suoi componenti direttamente in un liquido.

Accessori su richiesta

AVERTENZA: su questo prodotto sono stati collaudati se come to gli accessori offerti da DEWALT, quindi l'utilizzo di accessori diversi potrebbe essere rischioso. Per ridurre il rischio di lesioni, su questo prodotto vanno utilizzati solo gli accessori raccomandati DEWALT.

AVERTENZA: gli accessori devono garantire come rimanno la velocità raccomandata sull'etichetta di avvertenza della macchina. Mole e altri accessori funzionanti a una velocità superiore a quella nominale potrebbero staccarsi e provocare lesioni. Gli accessori filettati devono disporre di un mozzo M14. Ogni accessorio non filettato deve disporre di un foro per l'alberino di 22 mm. In caso contrario, è possibile che sia stato progettato per l'uso con una sega circolare. Utilizzare soltanto gli accessori indicati nella Tabella delle applicazioni di accessori e cuffie di protezione riportata in questo manuale. La velocità degli accessori deve essere sempre superiore a quella dell'elettroutensile, indicata sulla sua targhetta identificativa.

AVERTENZA: maneggiare e conservare con cura tutte le mole abrasive per evitare danni da shock termico, calore, danni meccanici, ecc. Conservare in un'area protetta asciutta, priva di umidità elevata, temperature di congelamento o sbalzi di temperatura estremi.

AVERTENZA: non utilizzare una mola a legante adirivo che ha superato la data di scadenza (EXP) indicata vicino al centro della mola (se fornita). Le mole che hanno superato la scadenza hanno più probabilità di scoppiare e causare lesioni gravi. Conservare le ruote con legante abrasivo in un luogo asciutto senza sbalzi di temperatura o umidità. Distruggere le mole scadute o danneggiate in modo che non possano essere utilizzate.

Rivolgersi al proprio rivenditore per ulteriori informazioni sugli accessori più adatti.

Questo elettroutensile è in grado di montare mole abrasive o da taglio con diametro di 125 mm e spessore di 6 mm. È importante scegliere le cuffie di protezione, i platorelli di supporto e le flange adatti per l'uso con gli accessori della smerigliatrice. Vedere la Tabella delle applicazioni di accessori

e cuffie di protezione per informazioni sulla scelta degli accessori corretti.

Rispetto ambientale

Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti con i normali rifiuti domestici.

Prodotti e batterie contengono materiali che possono

essere recuperati o riciclati diminuendo la domanda di materie prime. Si prega di riciclare prodotti elettrici e batterie secondo le disposizioni locali. Ulteriori informazioni sono disponibili all'indirizzo www.2helpU.com.

Guida della spia a LED

In questa sezione è riportato un elenco dei possibili motivi di lampeggiamento della spia a LED e le rispettive cause e misure correttive. L'operatore o il personale addetto alla manutenzione può applicare alcune azioni correttive del problema, mentre in alcuni casi è richiesto l'intervento di un tecnico qualificato DEWALT o del proprio rivenditore.

	Protezione No-Volt
Problema Soluzione
L'interruttore è in posizione di accensione ed è stata fornita corrente. L'unità è rimasta spenta.	Accendere e spegnere l'interruttore per riavviare l'utensile.
	Kickback Brake
Problema Soluzione
L'utensile ha rilevato un impigliamento e si è attivato il freno anti-contraccolpo (Kickback Brake).	Verificare che l'accessorio non si sia danneggiato a causa dell'impigliamento e sostituirlo, se necessario. Regolare la posizione del pezzo da lavorare e dell'utensile in base alla necessità e riavviare quest'ultimo dopo avere acceso e spento l'interruttore.

Problema Soluzione
L’unità si è spenta per evitare danni permanenti dovuti al surriscaldamento.	Assicurarsi che le prese d’aria e le aperture di scarico non siano ostruite dalle mani o dagli indumenti dell’operatore oppure da detriti mentre l’utensile è in funzione. Ridurre la frequenza di accensione/spegnimento dell’unità e dell’interruttore per riavviare l’utensile e/o scollegare e ricollegare l’unità alla presa di corrente.
	Protezione in caso di stallo/ sovraccarico
Problema Soluzione
L’unità è rimasta in una condizione di stallo per un tempo prolungato e si è spenta.	Rimuovere il carico dall’utensile e accendere e spegnere l’interruttore per riavviare l’unità.
	Problema alla linea di alimentazione
Problema Soluzione
L’unità funziona ricevendo corrente da una fonte di alimentazione, come ad esempio un generatore, di scarsa qualità. Ciò potrebbe danneggiare l’utensile.	Provare con una fonte di alimentazione diversa, ridurre la lunghezza dell’eventuale cavo di prolunga o diminuire il numero di apparecchi collegati alla stessa fonte di alimentazione usati in contemporanea.

Tipi di protezione
Tipo B(Smerigliatura di superficie)	Tipo A(Taglio chiuso)

Le protezioni di Tipo A (Tipo 41) sono destinate all'uso con dischi da taglio di Tipo 41 (1A) e dischi da taglio di Tipo 42 (27A) con ressegnati solo per il taglio. La smerigliatura con mole diverse dal Tipo 27 e dal Tipo 29 richiede protezioni accessorie diverse. Utilizzare sempre la protezione corretta più piccola possibile che non entri in contatto con l'accessorio.

NOTA: le protezioni per mole di Tipo A (taglio) e Tipo B (smerigliatrice) erano precedentemente indicate come protezioni per mole di Tipo 1/41 e Tipo 27.

Informazioni aggiuntive per protezioni e accessori
Quando si utilizzano mole diamantate segmentate,utilizzare soltanto mole diamantate con gioco perifericonon superiore a 10 mm e angolo di inclinazione negativo.
NON UTILIZZAREmole diamantate segmentate con gioco perifericosuperiore a 10 mm e/o angolo di inclinazione positivo.
Per tutti gli accessori di smerigliatura, levigatura espazzolatura metallica del tipo a mola, la parte piùbassa dell'accessorio deve essere contenuta all'internodell'involucro della protezione con uno spazio di almeno2 mm rispetto alla linguetta inferiore della protezione.

Applicazioni di accessori e cuffie di protezione

Tipo di accessorio Accessorio Protezione				Assemblaggio per riferimento
Smerigliatura di superficie	Mola Tipo 27		Tipo B (Smerigliatura)
Taglio	Mola Tipo 41 (1A) (metallo)		Tipo A (Taglio chiuso)
	Mola Tipo 42 (27A) (metallo)		Tipo A (Taglio chiuso)
	Mola Tipo 41 (1A)(muratura/calcestruzzo)		Tipo A (Taglio chiuso)
	Mola da taglio diamantata(muratura/calcestruzzo)		Tipo A (Taglio chiuso)
			^4 Per la geometria accettaiole della mola diamantata, vedere la Tabella Informazioni aggiuntive per cuffie di protezione e accessori
	Mole abrasive per materiali diversi da metallo o muratura/calcestruzzo		Tipo A (Taglio chiuso)
Doppia funzione(taglio e smerigliatura combinati)	Mola abrasiva a doppia funzione		Tipo A (Taglio chiuso)
Spazzolatura metallica	Mola a spazzola metallica		Tipo A o Tipo B (taglio chiuso o smerigliatura)
	Spazzola metallica tipo a coppa		Protezione non richiesta

ITALIANO

Tipo di accessorio Accessorio Protezione				Assemblaggio per riferimento
Levigatura	Disco lamellare (Tipo 27 / Tipo 29)		Tipo B (Smerigliatura)
	Abrasivo flessibile(es. carta vetrata)(supportato da platorello flessibile)		Protezione non richiesta
			^5 Platorello in gomma e dado di bloccaggio del disco di sabbiatura (incluso con il platorello in gomma) disponibili a un costo aggiuntivo presso il proprio rivenditore di zona DeWALT o centro di assistenza autorizzato DeWALT.

Linee guida per protezioni e accessori per DWE4347, DWE4357, DWE4369
Mole non approvate per DWE4347, DWE4357, DWE4369	Tipo 11 / T11
Chiave per mole con mozzo	La chiave per mole con mozzo è disponibile a un costo aggiuntivo presso il proprio rivenditore di zona DEWALT o centro di assistenza autorizzato DEWALT.

PERICOLO: non usare per tagliare o intagliare il legno.

Mutilizzare dischi da taglio dentati di alcun tipo.

Possono verificarsi gravi lesioni personali.
