BRUKSANVISNING DWE4347 DEWALT

Norsk (oversatt fra de originale instruksjonene) 120

Identificér yderligere sikkerhedsforanstaltninger for at beskytte operatøren mod vibrationens effekter, som f.eks.:

FARE: Angiver en umiddelbart farlig situation, der mindre andre den undgås, vil resultere i død eller alvorlig personskade.

ADYARSEL: Angiver en potentielt farlig situation, der mindre den undgås, kunne resultere i død eller alvorlig personskade.

FORSIGTIG: Angiver en potentielt farlig situation, der mindre mindre den undgås, kan resultere i mindre eller moderat personskade.

ADYARSEL: For at reducere risikoen for alvorlig personskade skal du ALTID anvende den rette håndposition som vist.

Overfladeslibning, slibning og stålbørstning

Rengøring og bortskaffelse

Du har valgt et DEWALT-verktøy. Mange års erfaring, grundig produktutvikling og innovasjon gjør DEWALT til en meget pålitelig partner for profesjonelle brukere av elektrisk verktøy.

Tekniske data

		DWE4347 DWE4357 DWE4369
Spenning V	AC	230 230 230
Type 2 2 2
Inngangseffekt W		1700 1700 1700
Nominell hastighet uten belastning min	-1	10500 2200–10500 1800–8000
Slipeskive diameter mm		125 125 125
Slipeskive tykkelse (maks)	mm	6,4	6,4	6,4
Kapping hjul diameter	mm	125 125 125
Kapping hjul tykkelse (maks)	mm	3	3	3
Trådhjul diameter	mm	115 115 115
Stälträdskivetykkelse (maks)	mm	13	13	13
Spindeldiameter		M14 M14	M14
Spindeldiameter	mm	18,5	18,5	18,5
Vekt	kg	2,39	2,41	2,53
* vekt inkluderer sidehåndtak og verneanordning
Støyverdier og vibrasjonsverdier (triax vektor sum) i henhold til EN62841-2-3:
L_PA (lydtrykksnivå)	dB(A)	89	89	89
L_WA (lydeffektnivå)	dB(A)	97	97	97
K(usikkerhet for det angitte støynivå)	dB(A)	3	3	3
Overflatesliping
Vibrasjonsutslipp verdi a_h, AG =	m/s2	5,6	5,6	4,2
Usikkerhet K=	m/s2	1,5	1,5	1,5
Skivesandpussing
Vibrasjonsutslippsverdi a_h,DS =	m/s2	< 2,5	< 2,5	< 2,5
Usikkerhet K=	m/s2	1,5	1,5	1,5
Betongsliping
Vibrasjonsutslipp verdi a_h, CG = m/s	2	5 5 4
Usikkerhet K=	m/s2	1,5	1,5	1,5
Kapping
Vibrasjonsutslipp verdi a_h, CO = m/s	2	5 5 4
Usikkerhet K=	m/s2	1,5	1,5	1,5

Nivået for vibrasjonsutslipp angitt i dette informasjonsbladet er blitt målt iht. standardiserte tester gitt i EN62841, og kan brukes til å sammenligne ett verktøy med et annet. Det kan brukes til forberedende vurdering av eksponering.

ADVARSEL: Angitt nivå for vibrasjonsutslipp gjelder for bruksmrådene for verktøyet. Dersom verktøyet brukes i andre bruksområder, med annet tilbehør eller er dårlig vedlikeholdt, kan vibrasjonsutslippene

avvike. Dette kan øke eksponeringsnivået betydelig for hele arbeidsperioden.

En vurdering av nivået for vibrasjonseksponeringen bør også tas med i beregningen när verktøyet er slått av eller när det går uten faktisk å gjøre en jobb. Dette kan redusere eksponeringsnivået betydelig for hele arbeidsperioden.

Sett i verk ekstra sikkerhetstiltak for å beskytte operatøren mot følgene fra vibrasjon, som f.eks.: Holde

ved like verktøy og tilbehør, holde hendene varme, organisere arbeidsmønster.

FORSIKTIG: Arbeid med stålbørste eller kappeskive kan fällning ulike vibrasjonsnivåer!

ADVARSEL: Sliping av tynne metallplater eller andre strukturer med stor overflate som lett vibrerer kan føre til total støyutvikling mye høyere (opp til 15 dB) enn angitte støyutviklingsverdier. Slike arbeidsstykker skal i den grad det er mulig hindres fra støyutvikling ved passende tiltak, så som bruk av tunge, fleksible dempende matter. Den økte støyutviklingen skal også tas hensyn til ved både risikovurdering av støyeksponering og ved valg av passende hørselsvern.

Overensstemmelseserklæring med EU Maskineridirektiv

Små vinkelslipere DWE4347, DWE4357, DWE4369

DEWALT erklærer at de produktene som er beskrevet under Tekniske data er i samsvar med:

2006/42/EU, EN62841-1:2015+A11:2022, EN62841-2-3:2021+A11:2021.

Disse produktene samsvarer også med direktiv 2014/30/EF og 2011/65/EF. For mer informasjon, vennligst kontakt DEWALT på følgende adresser eller se baksiden av håndboken.

Undertegnede er ansvarlig for sammenstillingen av den tekniske filen og fremsetter denne erklæringen på vegne av DEWALT.

M. Georg

Markus Rompel

Visedirektør for teknisk arbeid, PTE-Europa

DEWALT, Richard-Klinger-Straße 11, 65510 Idstein, Tyskland

25.10.2023

ADVARSEL: Les bruksanvisningen slik at skaderisikoen kan reduseres.

Definisjoner: Retningslinjer for sikkerhet

Definisjonene nedenfor beskriver alvorlighetsnivået de enkelte signalordene er. Les brukerhåndboken og vær spesielt oppmerksom på disse symbolene.

FARE: Angir en eksisterende farlig situasjon som, og hvis den ikke unngås, vil føre til dødsfall eller alvorlig personskade.

ADVARSEL: Angir en potensielt farlig situasjon som, og hvis den ikke unngås, kan føre til dødsfall eller alvorlig personskade.

FORSIKTIG: Angir en potensielt farlig situasjon som, og hvis den ikke unngås, kan føre til mindre eller moderat personskade.

MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan före til skader på utstyr hvis den ikke unngås.

An air fare for elektrisk støt.

Generelle sikkerhetsadvarsler for elektriske verktøy

ADVARSEL: Les alle sikkerhetsanvisninger, instruksjoner, illustrasjoner og spesifikasjoner som følger dette elektriske verktøyet. Manglende overholdelse av instruksjonene som er listet opp under kan resultere i elektrosjokk, ild og/eller alvorlig skade.

TA VARE PÅ ALLE ADVARSLER OG INSTRUKSJONER FOR FREMTIDIG BRUK

Uttrykket "elektrisk verktøy" i advarslene henviser til ditt strømdrevne (med ledning) elektriske verktøy eller ditt batteridrevne (uten ledning) elektriske verktøy.

a) Hold arbeidsområdet godt opplyst. Rotete eller mørke områder er en invitasjon til ulykker.
b) Ikke bruk elektriske verktøy i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Elektrisk verktøy skaper gnister som kan antenne støv eller gasser.
c) Hold barn og tilskuere borte mens du bruker et elektrisk verktøy. Distraksjoner kan føre til at du mister kontrollen.

2) Elektrisk sikkerhet

a) Støpselet til elektriske verktøy må passe til stikkontakten. Aldri modifiser støpselet på noen måte. Ikke bruk adapter med jordede elektriske verktøy. Umodifiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisk sjokk.
b) Unngå kroppskontakt med jordete overflater slik som rør, radiatorer, komfyrer og kjøleskap. Det finnes en økt risiko for elektrisk sjokk dersom kroppen din er jordet.
c) Ikke eksponer elektriske verktøy for regn eller våte forhold. Dersom det kommer vann inn i et elektrisk verktøy vil det øke risikoen for elektrisk sjokk.
d) Ikke bruk ledningen feil. Aldri bruk ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisk sjokk.
e) Når du bruker et elektrisk verktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisk sjokk.
f) Dersom bruk av et elektrisk verktøy på et fuktig sted er uunngåelig, bruk en strømkilde med jordfeilbryter

(RCD). Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk sjokk.

3) Personlig sikkerhet

a) Hold deg våken, hold øye med det du gjør og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol. Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan føre til alvorlig personskade.
b) Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr slik som støvmaske, sklisikre vernesko, hjelm, eller hørselsvern brukt under passende forhold vil redusere personskader.
c) Unngå utilsiktet oppstart. Sikre at bryteren er i av-stillingen før du kobler til strømkilden og/eller batteripakken, plukker opp eller bærer verktøyet. Å bære elektriske verktøy med fingeren på bryteren eller å sette inn støpselet mens elektriske verktøy har bryteren på øker faren for ulykker.
d) Fjern eventuelle justeringsnøkler før du slår på det elektriske verktøyet. En nøkkel som er festet til en roterende del av det elektriske verktøyet kan føre til personskade.
e) Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventede situasjoner.
f) Bruk egnet antrekk. Ikke ha på deg løstsittende klær eller smykker. Hold hår og klær unna bevegelige deler. Løstsittende antrekk, smykker eller langt hår kan bli fanget opp av bevegelige deler.
g) Hvis apparatet er utstyrt for tilkobling av støvutsugings- og -oppsamlingsinnretning, må du sørge for at disse er koblet til og ordentlig sikret. Bruk av støvoppsamlere kan redusere støvrelaterte farer.
h) Ikke la kunnskap som du har fått fra hyppig bruk av verktøy la deg bli for selvsikker slik at du ignorerer verktøyets sikkerhetsprinsipper. En tankeløs handling kan føre til alvorlig personskade på brøkdelen av et sekund.

4) Bruk og vedlikehold av elektriske verktøy

a) Ikke bruk kraft på verktøyet. Bruk det elektriske verktøyet som situasjonen krever. Det riktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruert for.
b) Ikke bruk verktøyet hvis bryteren ikke kan slå verktøyet av eller på. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og må repareres.
c) Koble støpselet fra strømkilden og/eller ta batteripakken av det elektriske verktøyet, hvis den er avtakbar, før du foretar noen justeringer, endrer tilbehør eller lagrer elektriske verktøy. Slike preventive sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved et uhell.
d) Lagre elektriske verktøy som ikke er i bruk, utilgjengelig for barn og la ikke personer som ikke

er kjent med det elektriske verktøyet eller disse instruksjonene bruke det. Elektriske verktøy er farlige i hendene på utrenede brukere.

e) Vedlikehold verktøy og tilbehør. Kontroller om bevegelige deler er feiljustert eller fastskjært, om deler er ødelagt eller andre forhold som kan påvirke driften av verktøyet. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ulykker forårsakes av dårlig vedlikeholdte verktøy.
f) Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjærekanter setter seg mindre sannsynlig fast og er lettere å kontrollere.
g) Bruk verktøyet, tilbehørene og bittene, osv., i samsvar med disse instruksjonene og ta i betraktning arbeidsforholdene og det arbeidet som skal utføres. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farlig situasjon.
h) Hold håndtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeområder gir utrygg håndtering og manglende kontroll over verktøyet i uventede situasjoner.

5) Vedlikehold

a) Få det elektriske verktøyet ditt vedlikeholdt av en kvalifisert reparatør som kun bruker originale reservedeler. Dette vil sikre at verktøyets sikkerhet blir ivaretatt.

EKSTRA SPESIFIKKE SIKKERHETSREGLER Sikkerhetsanvisninger som er felles for sliping, sandpussing, børsting eller kapping

a) Dette elektroverktøyet er beregnet for bruk som slipemaskin, pussemaskin, stålbørste eller kappeverktøy. Les alle sikkerhetsanvisninger, instruksjoner, illustrasjoner og spesifikasjoner som følger dette elektriske verktøyet. Manglende overholdelse av instruksjonene som er listet opp under kan resultere i støt, brann eller alvorlig personskade.
b) Bruk til f.eks. polering eller hulltaking anbefales ikke med dette verktøyet. Dersom elektroverktøyet brukes til andre oppgaver enn det er tiltenkt, kan det føre til fare og forårsake personskade.
c) Ikke endre dette verktøyet på noen måte for annen bruk enn den designede og spesifiserte bruksmåten som angitt av produsenten. Slike endringer kan føre til tap av kontroll og føre til alvorlige personskader.
d) Ikke bruk tilbehør som ikke er spesifikt konstruert og spesifisert av produsenten av verktøyet. Selv om tilbehøret kan kobles til elektroverktøyet, sikrer ikke dette trygg bruk.
e) Merkehastighet på tilbehøret må være minst lik maksimal hastighet som er angitt på verktøyet. Tilbehør som går fortere enn merkehastigheten sin, kan bli ødelagt og fly i stykker.

f) Den utvendige diameteren og tykkelsen til tilbehøret må være innenfor den normerte kapasiteten til verktøyet. Tilbehør av feil størrelse kan ikke sikres og kontrolleres tilstrekkelig.

g) Tilbehørfestets dimensjoner må passe til dimensjonen på monteringsutstyret på verktøyet. Tilbehør som ikke passer monteringsdelene på elektroverktøyet, vil rotere eksentrisk, vibrere for mye og kan føre til at du mister kontrollen.

h) Ikke bruk tilbehør som er skadet. Før hver bruk må du inspirere tilbehøret, som slipeskiven, for hakk og sprekker, festeplatene må inspiseres for sprekker, rifter eller slitasje, og stålbørsten må inspiseres for løse eller sprukne tråder. Dersom elektroverktøyet eller tilbehøret slippes ved et uhell, må du kontrollere om det er skadet eller montere uskadet tilbehør. Etter å ha inspisert og installert et tilbehør, still deg selv og eventuelle tilstedeværende bort fra planet for det roterende tilbehøret og kjør elektroverktøyet på maksimal, ubelastet hastighet i ett minutt. Skadet tilbehør vil normalt rives i stykker under denne testen.

i) Bruk personlig verneutstyr. Avhengig av bruksområdet må du bruke ansiktsvern eller vernebriller. Bruk støvmaske, hørselvern, hansker og verkstedforkle som kan stoppe små slipefragmenter eller deler fra arbeidsstykket. ∅yebeskyttelsen må kunne stoppe flygende biter som kan løsne fra arbeidsstykket. Støvmasken eller åndedrettsvernet må kunne filtrere partikler som oppstår under det spesifikke arbeidet. Langvarig eksponering for høyintensiv støy kan føre til hørselstap.

j) Hold personer i nærheten på trygg avstand fra arbeidsområdet. Personer som går inn i arbeidsområdet, må bruke personlig verneutstyr.

Fragmenter fra arbeidsstykket eller ødelagt tilbehør kan fly av gårde, og kan føre til skader langt ut over det umiddelbare arbeidsområdet.

k) Hold bare i de isolerte grepene på elektroverktøyet när du utfører et arbeid hvor kutteutstyret kan komme i kontakt med skjulte ledninger eller sin egen kabel. Kuttutstyr som kommer i kontakt med en strømførende ledning kan føre til at eksponerte metalldeler på elektroverktøyet blir strømførende, og kan gi operatøren støt.

1) Plasser ledningen slik at den ikke kommer i kontakt med roterende tilbehør. Hvis du mister kontrollen, kan ledningen bli kuttet av eller henge seg fast, og hånden eller armen din kan bli dratt inn i det roterende tilbehøret.

m) Ikke legg elektroverktøyet fra deg før tilbehøret har stanset helt. Det roterende tilbehøret kan ta tak i overflaten og trekke elektroverktøyet ut av kontrollen din.

n) Ikke la elektroverktøyet gå mens du bærer det langs siden din. Utilsiktet kontakt med det roterende tilbehøret kan føre til at det kjører seg fast i klærne dine og trekker tilbehøret inn i kroppen din.

o) Lufteåpningene på elektroverktøyet må rengjøres regelmessig. Motorviften vil trekke støvet inn i kabinettet, og for stor oppsamling av forstøvet metall kan føre til elektriske farlige situasjoner.

p) Ikke bruk elektroverktøyet i nærheten av antennelige materialer. Gnister kan antenne dette materialet.

q) Ikke bruk tilbehør som krever flytende kjølemidler. Bruk av vann eller andre flytende kjølemidler kan føre til elektrisk støt.

ANDRE SIKKERHETSINSTRUKSJONER FOR ALL BRUK

Advarsler om tilbakeslag og lignende

Tilbakeslag er en plutselig reaksjon på et fastklemt eller fastkjørt roterende skive, støttetallerken, børste eller annet tilbehør. Fastklemming eller fastkjøring forårsaker at det roterende tilbehøret stopper raskt, hvilket i sin tur forårsaker at det ukontrollerbare elektroverket slynges i motsatt retning i forhold rotasjonsretningen på tilbehøret.

For eksempel, hvis en slipeskive kjøres fast eller klemmes fast i arbeidsstykket, kan kanten av den skiven som går inn i klempunktet grave seg inn i overflaten på materialet og føre til at skiven hopper ut eller kastes ut. Skiven kan enten hoppe mot eller bort fra brukeren, avhengig av hvilken vei skiven roterte da den klemte seg fast. Slipeskiver kan også bli ødelagt under slike forhold.

Tilbakeslag er resultatet av feil bruk av verktøyet og/eller feil driftsprosedyrer eller betingelser, og kan unngås ved å treffe skikkelige forholdsregler, som angitt nedenfor:

a) Hold elektroverktøyet med et fast grep, og stå med kroppen og armene slik at du kan motstå tilbakeslagskrefter. Bruk alltid hjelpehåndtaket, dersom montert, for maksimal kontroll på tilbakeslag eller momentreaksjon under oppstart. Brukeren kan kontrollere momentreaksjonen eller tilbakeslagskreftene hvis det er tatt tilstrekkelige forholdsregler.

b) Plasser aldri hånden i nærheten av det roterende tilbehøret. Tilbehøret kan slå tilbake over hånden.

c) Ikke plasser kroppen i området der elektroverktøyet vil bevege seg ved tilbakeslag. Et tilbakeslag vil drive fram verktøyet i motsatt retning av skivens rotasjonsretning i det punktet der den kjørte seg fast.

d) Vær spesielt varsom når du arbeider ved hjørner, skarpe kanter osv. Unngå at tilbehøret hopper eller blir sittende fast. Hjørner, skarpe kanter eller hopping har en tendens til å kjøre fast det roterende tilbehøret og føre til tilbakeslag eller at du mister kontrollen.

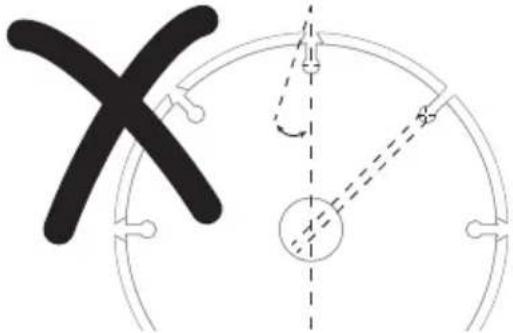

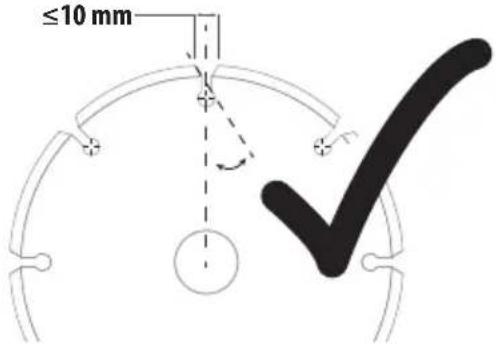

e) Ikke fest sagkjede, treslipeblad eller segmentert diamantskive med utvendige åpninger større 10 mm, eller et tannet sagblad. Slike blad fører ofte til tilbakeslag og at du mister kontrollen.

Spesifikke sikkerhetsadvarsler for sliping og kappeoperasjoner

a) Bruk bare skivetyper som er spesifisert for elektroverktøyet og det spesielle vernet som er utformet for den valgte skiven. Skiver som elektroverktøyet ikke ble laget for, er ikke tilstrekkelig beskyttet og er farlige.

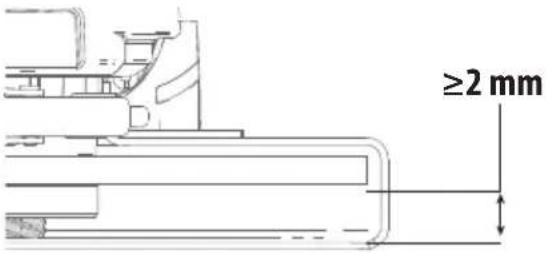

b) Slipeflaten på skiver med midtstilt trykk må monteres under planet til leppen på vernet. Feilmontert hjul som går utenfor planet på beskyttelseskanten kan ikke beskyttes tilstrekkelig.
c) Beskyttelsen må være sikkert festet til elektroverktøyet og må være plassert for maksimal sikkerhet, så en minst mulig del av skiven er eksponert mot brukeren. Beskyttelsen verner brukeren mot fragmenter fra ødelagte skiver, utilsiktet kontakt med skiven og gnister som kan antenne tøyet.
d) Skiver må bare brukes til spesifiserte arbeidsoppgaver. For eksempel: ikke slip med siden av kappeskiven. Slipende kappeskiver er laget for kantsliping, dersom det brukes sidekrefter på disse skivene kan det få dem til å knuses.
e) Bruk alltid skiveflenser uten skader og med korrekt størrelse og form for den valgte skiven. Riktige skiveflenser støtter skiven og reduserer på den måten muligheten for at skiven ødelegges. Flenser for kappeskiver kan være annerledes enn flenser for slipeskiver.
f) Ikke bruk slitte skiver fra større elektroverktøy. Skiver beregnet på større elektroverktøy er ikke egnet for den høyere hastigheten til et mindre verktøy og kan ødelegges.
g) Ved bruk av to-bruks skiver, bruk alltid passende beskyttelse for arbeidsoppgaven du utfører. Dersom ikke korrekt beskyttelse brukes, oppnås kanskje ikke den ønskede beskyttelsen og det er fare for alvorlige personskader.

Ytterligere sikkerhetsadvarsler spesielt for kappeoperasjoner

a) Ikke kjør fast kutteskiven, og ikke bruk makt. Ikke forsøk å kutte for dypt. Overbelastning av skiven øker lasten og sjansen for at skiven vriir seg eller binder skiven under kapping og muligheten for tilbakeslag eller ødeleggelse av skiven.
b) Ikke plasser kroppen på linje med og bak den roterende skiven. Når skiven, under bruk, beveger seg bort fra kroppen din, kan et tilbakeslag sende den roterende skiven og elektroverktøyet direkte mot deg.
c) Når skiven setter seg fast, eller du avbryter et kutt av én eller annen grunn, må du slå av elektroverktøyet og holde det uten å bevege det til skiven stanser helt. Forsøk aldri å fjerne kappeskiven fra kuttet mens skiven beveger seg ellers kan det oppstå tilbakeslag. Undersøk og sørg for å fjerne årsakene til fastklemming av bladet.
d) Ikke start kutteoperasjonen på nytt i arbeidsstykket. La skiven nå full hastighet og gå forsiktig tilbake i

kuttet. Skiven kan komme til å sette seg fast, bevege seg framover eller slå tilbake dersom den startes opp igjen i arbeidsstykket.

e) Støttepaneler eller overdimensjonerte arbeidsstykker minsker risken for at skiven henger og slår tilbake. Store arbeidsstykker har en tendens til å henge ned under sin egen vekt. Det må plasseres støtter under arbeidsstykket på begge sider av skiven, nær kuttelinjen og nær kanten av panelet.
f) Utvis ekstra forsiktighet når du foretar et "dykk-kutt" i eksisterende vegger eller andre blinde områder. Skiven stikker ut og kan komme til å kappe gass- eller vannrør, elektriske ledninger eller gjenstander som kan føre til tilbakeslag.
g) Ikke prøv å kutte langs en kurve. Overbelastning av skiven øker lasten og sjansen for at skiven vrir seg eller binder skiven under kapping og muligheten for tilbakeslag eller ødeleggelse av skiven.

Ekstra sikkerhetsinstrukser for sandpapirsliping

a) Ikke bruk for store skiver med sandpapir. Følg produsentens anbefalinger ved valg av sandpapir. Sandpapir som er større enn pusseskiven, kan føre til opprivningsfare, og tilbakeslag eller at skiven kjører seg fast eller flenges opp.

Ekstra sikkerhetsinstrukser for stålbørsting

a) Vær klar over at stålbusten kastes av børsten selv under vanlig bruk. Ikke overbelast busten ved å bruke for mye makt på børsten. Stålbusten kan lett trenge i gjennom lette klær og/eller hud.
b) Dersom bruk av en verneanordning anbefales for stålbørsting, ikke tillat at verneanordningen forstyrrer børsteskiven eller børsten. Børsteskiven eller børsten kan utvides i diameter på grunn av bruk og sentrifugalkrefter.

Ekstra sikkerhetsregler for slipemaskiner

a) Bruk ikke Type 11 (utfoldet kopp) hjul på dette verktøyet. Bruk av uegnet tilbehør kan føre til personskader.
b) Bruk alltid sidehåndtak. Skru håndtaket godt fast. Sidehåndtaket skal alltid brukes for å holde kontroll på verktøyet.

Restrisikoer

Til tross for at man følger relevante sikkerhetsbestemmelser og bruker sikkerhetsutstyr, er det bestemte farer som ikke kan unngås. De er:

• Hørselskader.
- Fare for personskade pga. flygende partikler.
- Fare for brannskader fordi utstyr blir varmt under bruk.
- Fare for personskade ved langvarig bruk.
- Støvfare fra farlige stoffer.

Elektrisk sikkerhet

Den elektriske motoren er blitt konstruert for kun én spenning. Kontroller alltid at strømforsyningen samsvarer med spenningen på merkeskiltet.

Ditt DEWALT-verktøy er dobbeltisolert i samsvar med EN62841; det trengs derfor ikke noen jordledning.

Dersom strømkabelen er skadet, skal den kun skiftes av DEWALT eller en autorisert serviceorganisasjon.

Bruk av skjøteledning

Hvis man trenger en skjøteledning, bruk en godkjent 3-leder skjøteledning egnet for verktøyets strømforbruk (se Tekniske data). Minimum størrelse på lederen er 1,5 mm ^2 ; maksimum lengde er 30 m.

1 Type A beskyttelse

1Instruksjonshåndbok

• Se etter skader på verktøyet, deler eller tilbehør som kan ha oppstått under transport.
• Ta deg tid til å lese grundig gjennom og forstå denne håndboken før bruk.

Merking på verktøyet

Følgende piktogrammer vises på verktøyet:

Les instruksjonshåndboken før bruk.

Bruk hørselvern.

Bruk vernebriller.

Brukes alltid med begge hendene.

Ikke bruk beskyttelsen for kappeoperasjoner.

Elektronisk bremse

Datokode plassering (Fig. D)

Datokoden 11, som også inkluderer produksjonsåret, er trykket på girkassen.

Eksempel:

2023 XX XX

År og produksjonsuke

Beskrivelse (Fig. A, B)

ADVARSEL: Aldri modifiser elektroverktøyet eller noen del Dette kan føre til materiell- eller personskader.

1 Spindellåseknapp
2 Spindel
3 Sidehåndtak
4 Bakre flens
5 Gjenget festemutter
6 Beskyttelse
7 Glidebryter
9 Beskyttelsesläsespake
10 LED indikator

8 Hjul for variabel hastighet (DWE4357, DWE4369)

Tiltenkt bruk

De kraftige vinkelsliperne med liten vinkel er utformet for profesjonell bruk med sliping, pussing, stålbørsting, og kapping.

IkkE bruk andre slipeskiver enn skiver med nedsenket senter og lamellslipestift.

FARE: Må ikke brukes til kapping eller skjæring i tre. Ile suk taggede kniver av noe slag. Det kan resultere i alvorlig personskade.

IkkE la barn komme i kontakt med verktøyet. Uerfarne operatører trenger tilsyn när de bruker dette verktøyet.

- Dette apparatet er ikke ment for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap, med mindre de får tilsyn av en person ansvarlig for deres sikkerhet. Barn skal aldri forlates alene med dette produktet.

Funksjoner

Anti-vibrerende sidehåndtak

DWE4369

Det anti-vibrerende sidehåndtaket gir ytterligere bekvemmelighet ved å absorbere vibrasjonene forårsaket av verktøyet.

Spenningsløs (No-Volt)

"No-volt" (spenningsløs) funksjonen hindrer vinkelsliperen fra å starte igjen uten først å bruke bryteren dersom det var brudd i strømforsyningen.

E-clutch

Denne enheten er utstyrt med en E-Clutch (elektronisk clutch), som i tilfelle høy belastning eller at skiven kjører seg fast, vil

slå av enheten for å redusere rekylmomentet mot brukeren. Bryteren må slås av og på igjen for å starte verktøyet på nytt.

Bremse

Når skyvebryteren slippes vil motoren straks slås av og den elektroniske bremsen vil stoppe tilbehøret raskt.

Kickback Brake™

Dersom det registreres alvorlig fastkjøring, låsing, eller annen stopp, vil den elektroniske bremsen settes på med full kraft for å raskt stoppe skiven, redusere bevegelsen av slipemaskinen og slå av slipemaskinen. Bryteren må slås av og på igjen for å starte verktøyet på nytt.

Constant Clutch™

Ved overbelastning eller fastkjøring av motoren blir motormomentet redusert. Når belastningen reduseres vil moment og turtall øke. Dersom verktøyet er fastkjørt i lang tid, vil det slå seg av og du må slå bryteren av og på igjen for å starte på nytt.

Elektronisk mykstart

Denne funksjonen begrenser momentet ved start, slik at hastigheten bygges opp gradvis i løpet av 1 sekund.

LED indikator (Fig. A)

LED-indikatoren 10 vil holde seg grønn under normal aktivitet, eller blinke i et mønster med rødt lys for å varsle deg om at en beskyttelsesfunksjon er utløst på verktøyet. Se LED-guide bak på denne bruksanvisningen for en forklaring av blinkemønstre.

MONTERING OG JUSTERING

ADVARSEL: For å redusere risikoen for alvorlig pørnskade, slå av verktøyet og koble det fra strømkilden før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. Forsikre deg om at utløserbryteren er i stillingen AV. En utilsiktet oppstart kan føre til personskader.

ADVARSEL: Før bruk av verktøyet, kontroller at håndtaket varlig festet.

Skru sidehåndtaket 3 stramt inn i ett av hullene på siden av girkassen. Sidehåndtaket skal alltid brukes for å holde kontroll på verktøyet.

Beskyttelse

FORSIKTIG: Beskyttelse må brukes på alle supskiver, kappeskiver, sandpapirskiver, stålbørster og stålbørstehjul. Se Fig A for å se beskyttelsen som følger med maskinen. Noen bruksmoråder krever at korrekt beskyttelse kjøpes fra din forhandler eller et autorisert serviceverksted.

FORSIKTIG: Ved bruk av Type A (kapping) skivebeskyttelse for montsliping, kan skivebeskyttelsen komme i kontakt med arbeidsstykket og føre til dårlig kontroll.

FORSIKTIG: Ved bruk av Type B (sliping) skivebeskyttelse for knappeoperasjoner med limte slipeskiver, er det økt fare for å utsettes for gnister og partikler, samt eksponering til skivefragmenter dersom skiven sprekker.

FORSIKTIG: Ved bruk av Type A (kapping), Type B (sliping) skivceskyttelse ved kapping og flatsliping på betong eller murverk, er det fare for økt eksponering for støv og tap av kontroll som kan gi tilbakeslag.

FORSIKTIG: Ved bruk av Type A (kapping) eller Type B (skivebeskyttelse med skivetype stålbørste med tykkelse større enn maks tykkelse som spesifisert i tekniske data, kan stältrådene hekte seg i beskyttelsen og føre til at de brytes.

MERK: Kantsliping og kantkutting kan utføres med type 27 skiver som er designet og spesifisert for slik bruk. 6 mm tykke skiver er designet for overflatesliping og for de tynnere type 27 skivene må du sjekke produsentens etikett for å se om de kan brukes kun for overflatesliping eller kun for kantsliping/kapping. Type A (kapping) skivebeskyttelse må brukes for alle skiver der overflatesliping er forbudt. Type A (kapping) (tidligere kalt type 1/41) skivebeskyttelse må brukes ved bruk av to-type skiver (kombinert sliping og kapping). Kapping kan også utføres ved bruk av en type 1/41 skive og type A kapping skivebeskyttelse, tidligere kalt type 1/41 beskyttelse.

MERK: Se tabellen Bruk av tilbehør og beskyttelser for å velge korrekt kombinasjon av beskyttelse og tilbehør.

Justere og montere beskyttelse (Fig. C, D)

FORSIKTIG: Slå av maskinen og koble strømmen fra ninen før du foretar noen justeringer eller setter på/ tar av tilbehør.

FORSIKTIG: F∅R du bruker maskinen, pass på å se hvilken tæstelsesinnstilling verktøyet er satt til.

Justeringsvalg

For justering av beskyttelsen kan beskyttelsens låsespake 9 settes i et av justeringshullene 15 på beskyttelseskragen med en skrallefunksjon. Slipemaskinen hat to muligheter for denne justeringen.

• One-touch TM: I denne posisjonen er låseflaten skrå og vil gå over til neste justeringshull när beskyttelsen roteres med klokken (spindelen mot brukeren), men vil selv-låse ved rotering mot klokken.
• Two-touch ™: I denne posisjonen er låseflaten rett og rettvinklet. Den vil IKKE gå over til neste justeringshull så fremt ikke beskyttelsens läsespake trykkes inn og holdes mens du samtidig roterer beskyttelsen enten med eller mot klokken (spindelen mot brukeren).

One-Touch ^TM

Two-Touch™

Stille inn beskyttelsens justeringsvalg

For å justere beskyttelsens läsespake 9 for ønsket justeringsmåte:

1. Ta ut skruen 12 med en T20 bit.

2. Ta av beskyttelsens låsespake, noter deg posisjonen av fjæren. Velg enden av spaken som tilsvarer ønsket justeringsvalg. Ett-trykk (One-touch) bruker den skrå enden av spaken 9 for feste i innrettingshullene 15 på beskyttelseskragen. To-trykk (Two-touch) bruker den rette enden av spaken for feste i innrettingshullene 15 på beskyttelseskragen.

3. Sett på igjen spaken med den valgte enden under fjæren 20. Pass på at spaken er i god kontakt med fjæren.

4. Sett på igjen skruen med tiltrekkingsmoment 2,0-3,0 Nm. Sjekk at installasjonen har korrekt returfunksjon av fjæren ved å trykke inn beskyttelsens låsespake 9.

Montere beskyttelsen (Fig. D)

FORSIKTIG: Før du monterer beskyttelsen, sjekk at skrue, spåne og fjær er plassert korrekt.

1. Med spindelen mot brukeren trykk og hold beskyttelsens läsespake 9.
2. Rett inn knastene 13 på beskyttelsen med sporene 14 på girkassen.
3. Trykk beskyttelsen ned, helt til knastene får tak og roterer fritt i sporet på girkassen. Slipp beskyttelsens låsespake.
4. Posisjonering av beskyttelsen:

One-touch™: Roter beskyttelsen med klokken til ønsket arbeidsstilling. Trykk og hold beskyttelsens 9 läsespake for å rotere beskyttelsen mot klokken.

Two-touch™: Trykk inn og hold beskyttelsens låsespake 9. Roter beskyttelsen med eller mot klokken til ønsket arbeidsstilling.

MERK: Beskyttelsen skal plasseres mellom spindelen og brukeren for å gi maksimal beskyttelse.

Beskyttelsens läsespake vil klikke på plass i ett av styrehullene 15 på beskyttelsens krage. Dette betyr at beskyttelsen er sikker.

1. For å fjerne beskyttelsen, følg trinn 1–3 i denne instruksjonen, i motsatt retning.

Flenser og skiver

Montering av skiver uten nav (Fig. E)

ADVARSEL: Dersom flens/festemutter/skive ikke festes, låket føre til alvorlig personskade (eller skade på verktøy eller skive).

FORSIKTIG: Medfølgende flenser må brukes med Type 27 slipeskiver og Type 41 og Type 42 kappeskiver.

Se Tabellen Bruk av tilbehør og beskyttelser for mer informasjon.

ADVARSEL: En lukket, tosidig beskyttelse er nødvendig vinkuk av kappeskiver.

ADVARSEL: Bruk av en skadet flens eller beskyttelse, eller dersom ikke korrekt skive og beskyttelse brukes, kan føre til personskader ved at skiven knekker eller ved kontakt med skiven. Se Tabellen Bruk av tilbehør og beskyttelser for mer informasjon.

1. Plasser verktøyet på et bord med beskyttelsen opp.

2. Installer den ugtjengede støtteflensen 4 på spindelen 2 med det forhøyede senterpartiet (styring) mot skiven.

3. Plasser skiven 16 mot støtteflensen slik at den sentrerer skiven på det forhøyede senteret (styring) på støtteflensen.

4. Mens du holder inne spindellåseknappen, og med sekskant-forsenkningene pekende bort fra skiven, tre läsemutteren 5 på spindelen slik at knastene går inn i de to sporene i spindelen.
5. Stram til festemutteren med en nøkkel, mens du holder läseknappen på spindelen 5 nede.
6. For å fjerne skiven, hold nede låseknappen på spindelen og løsne festemutteren.

Montering av slipestøtteputer (Fig. B, F)

ADVARSEL: Etter bruk til sliping, må det settes på løst beskyttelse for bruk av slipeskiver, kappeskiver, lamellslipestifter, stålbørste eller stålskiver.

1. Sett eller skru på støttetallerkenen 17 på spindelen.
2. Plasser sandpapirskiven 18 på støttetallerkenen 17.
3. Mens du holder spindellåsen 1, tre läsemutteren 19 på spindelen, styr det forhøyede senteret på läsemutteren inn i senteret av sandpapirskiven og støttetallerkenen.
4. Stram festemutteren til for hånd. Klem så ned spindellåseknappen og skru slipeskiven helt til slipeskiven og festemutteren er tette.
5. For å fjerne skiven, ta tak i og vri støttetallerkene og slipeskiven mens du trykker inn spindellåsknappen.

Montering av stålbørster og stålbørstehjul (Fig. A, B)

ADVARSEL: Dersom flens/festemutter/skive ikke festes, kan det føre til alvorlig personskade (eller skade på verktøy eller skive).

FORSIKTIG: For å redusere risiko for personskade, for arbeidshansker når du jobber med stålbørster og stålbørstehjul. De kan være skarpe.

FORSIKTIG: For å redusere fare for skade på varkøyet, pass på at hjulet eller børsten ikke er i kontakt med verneanordningen når den er montert eller i bruk. Tilbehøret kan få usynlige skader, som kan føre til at stålfragmenter løsner fra tilbehør eller børste.

Installer stålbørste eller stålbørstehjul direkte på den gjengede spindelen uten å bruke flenser. Bruk bare stålbørster eller hjul som har M14 gjenget nav. Tilbehøret kan kjøpes fra din lokale forhandler eller en autorisert servicerepresentant.

1. Plasser verktøyet på et bord med beskyttelsen opp.
2. Skru skiven på spindelen for hånd.
3. Trykk ned spindellåsknappen 1 og bruk en nøkkel på navet til stålbørsten eller stålbørstehjulet for å stramme skiven.
4. For å fjerne hjulet, gjenta prosedyren over i motsatt rekkefølge.

MERK: For å redusere faren for skade på verktøyet, forsikre deg om at hjulet sitter godt før du slår på.

Før bruk

• Installer verneanordningen og egnet skive. Ikke bruk utslitte skiver.
• Kontroller at indre og ytre flens er montert korrekt. Følg instruksene i Tabellen Bruk av tilbehør og beskyttelser.
• Kontroller at skiven roterer i retning pilen på tilbehøret og verktøyet.
• Ikke bruk skadet tilbehør. Før hver bruk må du inspirere tilbehøret, som slipeskiven, for hakk og sprekker, festeplatene må inspiseres for sprekker, rifter eller slitasje, og stålbørsten må inspiseres for løse eller sprukne tråder. Dersom elektroverktøyet eller tilbehøret slippes ved et uhell, må du kontrollere om det er skadet eller montere uskadet tilbehør. Etter å ha inspisert og installert et tilbehør, still deg selv og eventuelle tilstedeværende bort fra planet for det roterende tilbehøret og kjør elektroverktøyet på maksimal, ubelastet hastighet i ett minutt. Skadet tilbehør vil normalt rives i stykker under denne testen.

BRUK

Bruksanvisning

ADYARSEL: Ta alltid hensyn til sikkerhetsinstruksjonene og gjeldende forskrifter.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble det fra strømkilden før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør.

Forsikre deg om at utløserbryteren er i stillingen AV. En utilsiktet oppstart kan føre til personskader.

ADVARSEL:

• Fest og støtt opp arbeidsstykket. Bruk klemmer eller skrustikke for å feste og støtte arbeidsstykket på en stabil platform. Det er viktig å feste og støtte opp arbeidsstykket godt, fpor å hindre at det beveger seg og at du mister kontrollen. Bevegelse av arbeidasstykket eller tap av kontroll kan være farlig og føre til personskader.
• Støttepaneler eller overdimensjonerte arbeidsstykker minsker risken for at hjulet henger og slår tilbake Store arbeidsstykker har en tendens til å henge ned under sin egen vekt. Det må plasseres støtter under arbeidsstykket på begge sider av skiven, nær kuttelinjen og nær kanten av panelet.
• Bruk alltid vanlige arbeidshansker ved bruk av dette verktøyet.
  • Girkassen blir svært varm ved bruk.
• Bruk bare lett trykk på verktøyet. Bruk ikke sidekrefter på skiven.

• Installer alltid verneanordningen og egnet skive. Ikke bruk utslitte skiver.

• Kontroller at indre og ytre flens er montert korrekt.

• Kontroller at skiven roterer i retning pilen på tilbehøret og verktøyet.
• Unngå overbelastning. Etter kraftig belastning på maskinen, fortsett å kjøre den uten belastning i flere minutter for å kjøle ned tilbehøret. Ikke berør slipe- eller kappeskiven før den har kjølt seg av. Skivene kan bli svært varme ved bruk.
• Jobb aldri med slipekoppen uten at det er satt på passende beskyttelse.
• Bruk aldri verktøyet med et kappestativ.
• Bruk aldri underlag sammen med limte slipeprodukter.
• Vær forsiktig. Skiven fortsetter å rotere etter at verktøyet er slått av.

ADVARSEL: For å redusere faren for alvorlig personskade, såd man ALLTID ha hendene i korrekt posisjon, som vist.

ADYARSEL: For å redusere faren for alvorlig personskade, såd man ALLTID holde godt fast, for å være forberedt på en plutselig reaksjon.

Korrekt plassering av hendene krever en hånd på sidehåndtaket 3, med den andre hånden på hoveddelen av verktøyet som vist i Figur G.

Hjul for variabel hastighet (Fig. A)

DWE4357, DWE4369

ADVARSEL: Uansett valgt hastighet, merkehastighet på tætret må være minst lik maksimal hastighet som er angitt på verktøyet.

Hjulet for variabel hastighet gir ytterligere kontroll over verktøyet og lar verktøyet brukes ved optimale forhold som passer tilbehør og materiale.

- Drei hjulet 8 til ønsket nivå. Drei hjulet oppover for høyere hastighet og nedover for lavere hastighet.

Glidebryter (Fig. A)

FORSIKTIG: Hold sidehåndtaket og hoveddelen av vortet godt fast for å beholde kontrollen over verktøyet ved oppstart og under bruk og helt til skiven eller tilbehøret stopper å rotere. Kontrollere at skiven har stoppet fullstendig før du legger verktøyet ned.

MERk: For å redusere uventede bevegelser av verktøyet, ikke slå verktøyet på eller av under last. La vinkelsliperen komme opp i full hastighet før du berører arbeidsflaten. Løft verktøyet fra arbeidsflaten før du slår verktøyet av. La verktøyet stoppe rotasjonen før du legger det ned.

For å starte verktøyet, dra PÅ/AV glidebryteren 7 mot fronten av verktøyet. For å stoppe verktøyet, slipp PÅ/AV glidebryteren. For å sette i kontinuerlig modus, dra bryteren mot fronten på verktøyet og trykk den fremre delen av bryteren innover. For å stoppe verktøyet mens det jobber i kontinuerlig modus, trykk den bakre delen av glidebryteren og slipp.

Spindellås (Fig. B)

Spindellåsen 1 skal hindre spindelen fra å rotere ved installasjon eller fjerning av skiver. Bruk spindellåsen kun när verktöyet er slätt av, plugget ut fra strømforsyningen, og har stoppet helt.

MERK: For å redusere risikoen for skade på verktøyet, slå ikke på spindellåsen når verktøyet er i bruk. Dette vil resultere i skader på verktøyet og tilbehøret kan komme til å rotere av og dermed forårsake personskade.

For å slå på låsen, trykk ned knappen for spindellåsen og roter spindelen helt til du ikke kan rotere spindelen ytterligere.

Overflatesliping, sandpapirpussing, og stålbørsting

FORSIKTIG: Bruk alltid korekt beskyttelse i henhold truksene i denne bruksanvisningen.

ADVARSEL: Oppsamling av metallstøv. For mye tæv lamellslipestifter på metall kan føre til økt potensiale for elektrisk sjokk. For å redusere denne risikoen, sett inn en jordfeilbryter (RCD) før bruk og rengjør ventilasjonsåpningene daglig ved å blåse komprimert luft inn i ventilasjonsåpningene i samsvar med vedlikeholdsinstruksjonene under.

For å utføre arbeid på en overflate av arbeidsstykket:

1. La verktøyet komme opp i full hastighet før du lar det berøre arbeidsoverflaten.
2. Bruk minimalt trykk mot arbeidsflaten for å la verktøyet gå med full hastighet. Slipehastigheten er høyest när verktøyet går med høy hastighet.

Vinkel

1. Hold passende vinkel mellom verktøy og arbeidsflaten. Se tabellen for den aktuelle funksjonen.

Funksjon Vinkel

Sliping 20°-30°

Sandpapirpussing med flapphjul 5°-10°

Sandpapirpussing med støttetallerken 5°-15°

Stålbørsting 5°-10°

1. Oppretthold kontakt mellom kanten av skiven og arbeidsflaten.

2. Ved sliping, sandpussing med flapphjul eller stålbørsting, beveg verktøyet kontinuerlig frem og tilbake for å unngå å slipe spor i arbeidsflaten.

3. Når du pusser med støttetallerken, beveg verktøyet konstant i en rett linje for å unngå sviing eller sirkelspor på arbeidsflaten.

MERK: Å la verktøyet hvile mot arbeidsflaten uten å bevege det vil skade arbeidsstykket.

1. Løft verktøyet fra arbeidsflaten før du slår verktøyet av. La verktøyet stoppe rotasjonen før du legger det ned.

FORSIKTIG: Vær ekstra forsiktig ved arbeid på en kant, da e n p a rtselig rask bevegelse av slipemaskinen kan oppleves.

1. Stålbørsting av blyholdig maling er IKKE ANBEFALT grunnet vanskeligheten med å kontrollere det forurensede støvet. Den største faren for blyforgiftning er for barn og gravide kvinner.
2. Ettersom det er vanskelig å identifisere hvorvidt en maling inneholder bly uten en kjemisk analyse anbefaler vi følgende forholdsregler ved sliping av maling:

Personlig sikkerhet

1. Ingen barn eller gravide kvinner skal gå inn i arbeidsområdet under sliping av maling før all opprydding er gjort ferdig.
2. En støvmaske eller respirator skal brukes av alle personer som går inn i arbeidsområdet. Filteret skal skiftes daglig eller när brukeren har problemer med å puste.
   MERK: Det skal kun brukes spesielle støvmasker for blyholdig maling og damp. Vanlige malemasker gir ikke nok beskyttelse. Se din lokale jernvareforretning for den riktig NIOSH-godkjente støvmaske.
3. INGEN SPISING, DRIKKING eller R∅YKING skal foregå i arbeidsområdet for å hindre inntak av forurensede malingspartikler. Arbeidere må vaske seg F∅R spising, drikking eller røyking. Mat-, drikke-, og røykartikler må ikke legges igjen i arbeidsområdet der støv kan legge seg på dem.

Miljøvern

1. Maling må fjernes på en slik måte at minimalt med støv produseres.
2. Områder der det foregår fjerning av maling bør forsegles med plast med 4 mils
3. Sliping må gjøres på en slik måte at malingstøv ikke tas med utenfor arbeidsområdet.

Rengjøring og avfallshåndtering

1. Alle overflater i arbeidsområdet må støvsuges og grundig rengjøres daglig mens slipingen pågår. Støvsugerposer skal byttes ofte.
2. Plasser plastfilm for oppsamling av støv, fliser og annet avfall. De skal plasseres i forseglede avfallsbeholdere og kastes som vanlig avfall. Under rengjøring skal barn og gravide kvinner holdes unna arbeidsområdet.
3. Alle leketøy, vaskbar møbler og ting brukt av barn må vaskes grundig før de brukes igjen.

Kantsliping og kapping

ADVARSEL: Ikke bruk skiver for kantsliping/kapping for sidetykk av overflater, da slike skiver ikke er designet for sidetrykk som oppstår ved overflatesliping. Det kan føre til at skivene brekker og til personskader.

FORSIKTIG: Skiver for kapping og kantsliping kan brekke eller tilbakeslag dersom de bøyes eller vris når verktøyet brukes. Ved sliping/kapping, skal den åpne siden av beskyttelsen peke bort fra brukeren.

MERK: Kantsliping7kapping med Type 27 skive skal begrenses til grunne kapp og sporing — under 13 mm dybde når skiven er ny. Redusere dybden av kapp/spor tilsvarende reduskjonen av skiveradiusen etter hvert som den slites ned. Se Tabellen Bruk av tilbehør og beskyttelser for mer informasjon. Kantsliping7kapping med Type 41 skive krever bruk av Type A beskyttelse.

1. La verktøyet komme opp i full hastighet før du lar det berøre arbeidsoverflaten.
2. Bruk minimalt trykk mot arbeidsflaten for å la verktøyet gå med full hastighet. Slipe-/kappehastigheten er høyest när verktøyet går med høy hastighet.
3. Plasser deg slik at den åpne undersiden av skiven peker bort fra deg.
4. Når du har startet et kutt og har laget et spor i arbeidsstykket, ikke endre vinkelen på kuttet. Endring av vinkelen kan føre til at skiven bøyer seg og kan brekke. Skiver for kantsliping er ikke designet for å motstå sidetrykk fra bøying.
5. Løft verktøyet fra arbeidsflaten før du slår verktøyet av. La verktøyet stoppe rotasjonen før du legger det ned.

Anvendelse på metall

Ved bruk av verktøyet på metall, kontroller at en jordfeilbryter (RCD) er installert for å unngå restrisikoer forårsaket av metallspon.

Dersom strømforsyningen slås av av RCD-en, ta verktøyet til en autorisert DEWALT reparatør.

APYARSEL: Under ekstreme arbeidsforhold kan strömførende støv samles opp inne i maskinkabinettet under arbeid med metall. Dette kan føre til at den beskyttende isolasjonen i maskinen brytes ned, med en potensiell fare for elektrisk sjokk.

For å unngå oppsamling av metallspon inne i maskinen, anbefaler vi å rengjøre ventilasjonsåpningene daglig.

Se Vedlikehold.

Saging av metall

For kapping med limte kappeskiver, bruk alltid beskyttelse av Tipo A.

Ved kapping, bruk moderat hastighet tilpasset materialet du jobber med. Ikke bruk trykk på kappeskiven, ikke vri eller vipp på maskinen.

Ikke reduser hastigheten på kappeskiven ved å bruke sideveis trykk.

Maskinen skal alltid jobbe med sliperetning oppover. Det er ellers fare for at den skyves ukontrollert ut av sporet.

Ved kapping av profiler og firkantstykker, er det best å starte med det minste tverrsnittet.

Grovsliping

Bruk aldri en kappeskive for grovsliping. Bruk alltid beskyttelse av Tipo B.

Det beste resultatet på grovslipingen får du med maskinen stilt til vinkel mellom 30° og 40°. Beveg maskinen frem og til bake med moderat trykk. På den måten blir ikke arbeidsstykket for varmt eller bli misfarget, og det dannes ikke spor.

Kapping av stein

Maskinen skal kun brukes for tørrkapping. For kapping av stein er det best å bruke en diamantkappeskive. Bruk bare maskinen när du har på en støvmaske.

Råd for arbeidet

Vær forsiktig når du kapper spor i bærende vegger.

Kapping av spor i bærende vegger kan være underlagt nasjonale regler. Slike regler skal følges i alle tilfeller. Før du starter arbeidet, kontakt den ansvarlige byggingeniøren, arkitekten eller byggelederen.

VEDLIKEHOLD

Ditt DEWALT elektriske verktøy er designet for å virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstillende drift avhenger av tilfredsstillende stell av verktøyet og regelmessig renhold.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og koble det fra strømkilden før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. Forsikre deg om at utløserbryteren er i stillingen AV. En utilsiktet oppstart kan føre til personskader.

Smøring

Ditt elektriske verktøy trenger ikke ekstra smøring.

Rengjøring

ADVARSEL: Blås skitt og støv ut av hovedkabinettet med tørhaft når skitt samles inne i og rundt luftåpningene. Bruk godkjent øyebeskyttelse og godkjent støvmaske når du utfører denne prosedyren.

ADYARSEL: Aldri bruk løsemidler eller sterke kjemikalier for avrengjøre ikke-metalliske deler av verktøyet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild såpe. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.

Tilleggsutstyr

ADYARSEL: Bruk av annet tilleggsutstyr enn det som tiljøs av DEWALT kan være farlig, ettersom dette ikke er testet sammen med dette verktøyet. For å redusere faren for skader, bør kun tilleggsutstyr som er anbefalt av DEWALT brukes sammen med dette produktet.

ADVARSEL: Tilbehøret må minst være godkjent for hastigheten som er anbefalt på advarselen til verktøyet. Skiver og annet tilbehør som kjøres over anbefalt hastighet kan briste og forårsake personskade. Gjenget tilbehør må ha et M14 nav. Alt ugenget tilbehør skal ha et 22 mm senterhull. Hvis ikke, kan tilbehøret være designet for en sirkelsag. Bruk kun tilbehør som angitt i tabellen Bruk av tilbehør og beskyttelser i denne bruksanvisningen. Tilbehøret må være godkjent for hastigheter over minimum skivehastighet, som vist på verktøyets navneskilt.

ADVARSEL: Händter og lagre alle slipeskiver med forslitighet for å unngå skade fra termisk sjokk, varme og mekanisk skade, etc. Lagre i et tørt beskyttet område fri for høy luftfuktighet, frysetemperaturer eller ekstreme temperaturendringer.

ADVARSEL: Ikke bruk en limt slipeskive som har utgått har arhetsdato (EXP) som angitt på senter av skiven (dersom levert). Skiver med utgått dato har større fare for å knekke og føre til personskader. Lagre limte slipeskiver på et tört sted uten ekstreme temperaturer eller luftfuktighet. Destruer utgåtte eller skadede skiver slik at de ikke kan brukes.

Ta kontakt med din forhandler for ytterligere informasjon om egnet ekstrautstyr.

Kapasiteten på dette verktøyet er 125 mm diameter x 6 mm tykke slipe- eller kappeskiver. Det er viktig å velge riktige beskyttere, støtteputer og flenser for bruk med slipetilbehøret. Se tabellen Bruk av tilbehør og beskyttelse for informasjon om valg av korrekt tilbehør.

Beskyttelse av miljøet

Separat innsamling. Produkter og batterier merket med dette symbolet skal ikke kastes i vanlig husholdningsavfall.

Produkter og batterier inneholder materialer som kan gjenvinnes eller gjenbrukes, som reduserer behovet for råmaterialer. Vennligst lever elektriske produkter og batterier til gjenbruk i henhold til lokale regler. Mer informasjon får du på www.2helpU.com.

LED-guide

Dette avsnittet viser en liste av mulig LED-blinkemønstre, årsak og tiltak for retting. Brukeren eller vedlikeholdspersonell kan utføre noen korrigerende tiltak, og andre kan kreve assistanse fra kvalifisert DEWALT tekniker eller din forhandler.

	Nullspenningsvern
Problem Løsning
Bryteren er i på-posisjon og strømmen er satt på. Apparatet er likevel av.	Slå bryteren av og på igjen for omstart.
	Tilbakeslagsbrems
Problem Løsning
Det er registrert en fastkjøring av verktøyet og tilbakeslagsbremsen er aktivert.	Inspiser tilbehøret for skader fra fastkjøringen og skift ut om nødvendig. Juster arbeidsstykket og verktøyposisjonen og slå bryteren av og på igjen for omstart.
Problem Løsning
Enheten har stoppet for å unngå permanent skade som følge av overoppvarming.	Pass på at inntak og utblåsningsåpninger ikke er blokkert av brukerens hender, klær eller rusk under bruk. Reduser frekvensen av verktøy på/av, og slå bryteren av og på igjen for omstart og/eller trekk ut støpselet og sett det inn igjen.
	Beskyttelse mot fastkjøring/overbelastning
Problem Løsning
Verktøyet har vært fastkjørt i en lang periode og er utkoblet.	Ta belastningen av verktøyet og slå bryteren av og på igjen for å starte på nytt.
	Problem strømtilførsel
Problem Løsning
Verktøyet har en strømforsyning med dårlig kvalitet, kanskje en dårlig generator. Denne strømforsyningen kan skade verktøyet.	Prøv en annen strømkilde, reduser lengden av skjøteledningen eller reduser samtidig tilkobling av utstyr til strømkilden.

Beskyttelsestyper
Type B (grunn slipping)	Type A (lukket kapping)

Type A (Type 41) beskyttelser er ment for bruk med Type 41 (1A) kappeskiver Type 42 (27A) skiver merket kun for kapping. Andre speskiver enn Type 27 og 29 krever ulike tilbehørsbeskyttelser. Bruk alltid minste mulige beskyttelse som ikke kommer i kontakt med tilbehøret.

MERK: Type A (kapping) og Type B (sliping) skivebeskyttelser ble tidligere omtalt som Type 1/41 og Type 27 skivebeskyttelser.

Ekstra informasjon for beskyttelser og tilbehør
Ved bruk av segmenterte diamantskiver, bruk kun diamantskiver med preiferiåpning ikke over 10 mm og negativ sponvinkel.
IKKE BRUKsegmenterte diamantskiver med periferiåpning større enn 10 mm og/eller positiv sponvinkel.
For alt tilbehør for sliping, pussing og stålbørsting, skal nedre del av tilbehøret være i beskyttelsen med 2 mm eller større klaring til nedre kant av beskyttelsen.

Bruk av tilbehør og beskyttelser

Tilbehørstype Tilbehør Beskyttelse				Sammenstilling for referanse
Overflatesliping Skive Type 27		Type B (sliping)
Kapping	Skivetype 41 (1A) (metall)		Type A (lukket kapping)
	Skivetype 42 (27A) (metall)		Type A (lukket kapping)
	Skive Type 41 (1A)(murverk/betong)		Type A (lukket kapping)
	Diamantkutteskive (murverk/betong)		Type A (lukket kapping)
			^4 For akseptabel geometri på diamantskiver, se tabellen Ekstra informasjon for beskyttelser og tilbehør.
	Slipeskiver for andre materialer enn metall og murverk/betong		Type A (lukket kapping)
To-type(kombinert kapping og sliping)	To-type slipeskive		Type A (lukket kapping)
Stålbørsting	Hjul-type stålbørste		Type A eller Type B (lukket kapping eller sliping)
	Hjul-type stålbørste Beskyttelse u
Sliping	Lamellskive (Type 27 / Type 29)		Type B (sliping)
	Fleksibel pussing (f.eks. sandpapir) (støttet av fleksibel støtteskive)		Beskyttelse unødvendig
			^6 Støtteskive av gummi og mutter for sandpapirfeste (inkludert med støtteskive av gummi) kan kjøpes fra en DeWALT-forhandler eller et autorisert DeWALT-serviceverksted.

Retningslinger for beskyttelser og tilbehør for DWE4347, DWE4357, DWE4369
Ikke-godkjente skiver for DWE4347, DWE4357, DWE4369	Type 11 / T11
Nøkkel for skiver med nav	Nøkkel for skiver med nav kan kjøpes hos din DEWALT-forhandler eller et autorisert DEWALT-serviceverksted.

FARE: Må ikke brukes til kapping eller skjæring i tre. Ikke kan laggede kniver av noe slag. Det kan resultere i alvorlig personskade.

Rengöring av avyttring
