Produkttyp	Mobil flytande bränslevärmare
Märke	Qlima
Modell	SRE 3631 TC-2
Mått (L x Djup x H)	371 x 299 x 429 mm
Vikt	7,7 kg
Elanslutning	230 V - 50 Hz
Elförbrukning (tändning)	335 W
Elförbrukning (drift)	250 W (min. 78 W - max. 123 W)
Maximal värmeeffekt	3100 W (258 g/h)
Minimal värmeeffekt	1080 W (90 g/h)
Kapacitet avtagbar bränsletank	5 L
Drifttid	15,5 till 44 timmar
Rekommenderat bränsle	Flytande bränsle för mobila värmeanordningar (Qlima Premium Quality Fuels eller motsvarande)
Tändning	Elektrisk
Huvudfunktioner	Timer, schemaläggning, ekonomiläge SAVE, barnsäkerhet, automatisk avstängning efter 36 timmar, bränslenivåindikator
Underhåll och rengöring	Rengöring av fläktfilter och bränslefilter; använd en torr trasa; använd inte lösningsmedel
Säkerhet	Automatisk avstängning vid stöt (E01), överhettning (E07), blockering (Filter E09), ofullständig förbränning (E13) och efter 36 timmar; barnlås
Reservdelar och reparerbarhet	Medföljande handpump; transportlock; utbytbart bränslefilter; reparationer av auktoriserad specialist
Garanti	4 år (exkl. förbrukningsartiklar och normalt slitage)
Allmän information	Kan inte användas som primär värmekälla; minsta rumsvolym: 50 m³; använd inte i husvagnar, båtar, källare

Vanliga frågor - SRE 3631 TC-2 QLIMA

Vilken typ av bränsle ska användas med Qlima SRE 3631 TC-2?

Använd endast flytande bränsle för mobila värmeanordningar (enligt franska förordningar från 2002-07-18 och 2010-06-25), som Qlima Premium Quality Fuels. Användning av annat bränsle är förbjuden och ogiltigförklarar garantin.

Hur fyller jag tanken?

Stäng av apparaten och ta bort den avtagbara tanken. Använd den medföljande handpumpen för att överföra bränsle från dunken till tanken. Fyll inte över maxnivån (mätaren visar fullt). Stäng locket ordentligt och torka upp eventuellt spill. Sätt tillbaka tanken i apparaten.

Varför tänds inte min apparat?

Kontrollera att barnsäkerheten inte är aktiverad (ikonen CHILD-LOCK). Se till att tanken innehåller bränsle och att apparaten är ansluten till ett 230 V-uttag. Om koden E02 eller E03 visas, rengör bränslefiltret eller töm vattnet ur den fasta tanken.

Vad betyder koden E01 på displayen?

Koden E01 indikerar att stötskyddet har upptäckt en jordbävning eller kraftig stöt. Kontrollera att det inte finns något bränsleläckage, att apparaten är stabil och att inget brandfarligt material finns i närheten. Tryck på ON/OFF-knappen för att återställa.

Hur ställer jag in timern (Timer)?

Ställ först in aktuell tid med Mode-knappen (displayen blinkar). Tryck sedan på Mode tills 'Timer set' blinkar. Använd pilarna ▲/▼ för att välja starttid. Tryck på ON/OFF och sedan på Timer-knappen för att aktivera.

Apparaten stängs av sig själv efter 36 timmar, är det normalt?

Ja, det är en automatisk säkerhetsfunktion. Apparaten stängs av efter 36 timmars kontinuerlig drift, även om tanken har fyllts. Du kan slå på den igen genom att trycka på ON/OFF.

Hur rengör jag bränslefiltret?

Stäng av apparaten och låt den svalna. Ta bort den avtagbara tanken och ta sedan ut bränslefiltret. Rengör det med bränsle eller tryckluft (aldrig med vatten). Sätt tillbaka det. Utför denna åtgärd regelbundet för att undvika fel.

Kan jag använda apparaten i ett badrum?

Nej, om inte apparaten har skyddsklass IPX4 (kontrollera typskylten). Använd den i allmänhet inte nära ett badkar, en dusch eller en pool. Överdriven fukt kan skada apparaten.

Vad gör jag om det luktar bränt?

Vid första användning är en lukt av skyddsfärg normal. Vädra rummet. Om lukten kvarstår, stäng av apparaten och kontrollera att inget bränsle har spillts. Om problemet fortsätter, kontakta din återförsäljare.

Hur aktiverar jag barnlåset?

Tryck på knappen CHILD LOCK (markering 15) i mer än 3 sekunder tills du hör en signal. Ikonen CHILD-LOCK visas på skärmen. I låst läge fungerar endast ON/OFF-knappen. För att avaktivera, upprepa proceduren.

BRUKSANVISNING SRE 3631 TC-2 QLIMA

Denna apparat är inte avsedd för användning av personer (inklusive barn) med minskade fysiska, sensoriska eller mentala förmågor, eller som saknar erfarenhet och kunskap, såvida de inte fått vägledning eller instruktioner om användning av apparaten av en person som ansvarar för deras säkerhet. - Flytta inte på värmaren när den är på eller när den fortfarande är varm. Fyll inte på värmaren och ägna dig inte åt underhåll när den är på eller när den fortfarande är varm. - Se till att det är minst 1,5 meter mellan värmarens framsida och väggar, gardiner och möbler. Använd inte värmaren på platser där det är mycket drag eller damm. I båda fallen fungerar inte värmaren optimalt. Stäng av värmaren innan du går och lägger dig. - Bränsle ska endast förvaras och förflyttas i lämpliga bränslebehållare eller bränsledunkar. - Se till att bränslet inte utsätts för värme eller extrema temperaturförändringar. Förvara alltid bränslet på en sval, torr och mörk plats (kvaliteten påverkas av solljus). - Använd inte värmaren på ställen där det kan finnas skadliga gaser eller ångor (t.ex. avgaser eller färgångor). Tänk på att värmarens galler blir mycket varmt. Om apparaten täcks över föreligger brandrisk. Se alltid till att ventilationen är tillräcklig. Den här anordningen kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller bristande kunskaper om de erhållit övervakning eller instruktioner avseende användning av enheten på ett säkert sätt och förstår riskerna.

Barn får inte leka med enheten. - Rengöring och användarunderhåll får inte utföras av barn utan övervakning.

FARA

Sänk inte ned apparaten i vatten och låt inte vatten rinna in i den. - Öppna aldrig apparaten för att förhindra elchock.

VARNING

Denna installation måste vara helt i enlighet med lokala föreskrifter, förordningar och normer. - Kontrollera att spänningen som anges på märkplattan motsvarar den lokala nätspänningen innan du ansluter apparaten. Apparaten är lämplig för nätspänning från ~230 V. - Om nätsladden är skadad måste den bytas av ett servicecenter auktoriserat eller liknande kvalificerade personer för att undvika risker. - Returnera alltid apparaten till ett auktoriserat servicecenter för undersökning eller reparation. - Reparation av okvalificerade personer kan leda till en extrem farlig situation för användaren. Försök inte att reparera apparaten själv, det faller din garanti. Håll nätsladden borta från heta ytor. Barn bör övervakas för att garantera att de inte leker med apparaten. Kontakten måste alltid kunna nås. - Stick inte in föremål i apparatens öppningar. - Apparaten får inte placeras direkt under ett eluttag. Täck aldrig över apparaten eftersom den kan bli överhettad.

• Använd inte denna produkt i omedelbar närhet till bad, dusch eller swimmingpool. Värmeelementet måste installeras så att lägesväljare och andra reglage inte kan vidröras av en person som badar i badkar. Den här anordningen kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller bristande kunskaper om de erhållit övervakning eller instruktioner avseende användning av enheten på ett säkert sätt och förstår riskerna. Barn under 3 år ska hållas på avstånd om de inte är under uppsikt hela tiden. Barn mellan 3 och 8 år ska bara starta/stänga av enheten om den har placerats eller installerats på avsedd plats för normal drift, om de hålls under uppsikt eller har instruerats i säker användning av enheten, samt om de förstår de risker som finns. Barn mellan 3 och 8 år ska inte ansluta, reglera eller rengöra enheten och inte utföra användarunderhåll.
• VARNING — Vissa delar av denna produkt kan bli mycket varma och orsaka brännskador. Särskild uppmärksamhet ska iakttas när barn och känsliga personer finns i närheten.

OBS

• Stäng omedelbart av apparaten och dra ur kontakten ur vägguttaget om den producerar konstig lukt eller onormalt ljud. Ta apparaten till ett auktoriserat servicecenter.
• Stäng av apparaten och dra ur kontakten enligt bruksanvisningen innan du flyttar eller rengör den.
• Kontrollera att apparaten och nätsladden alltid är utom räckhåll för barn (minst en meter bort).
• Använd inte apparaten på fuktiga platser eller i närheten av vatten om den saknar IPX4-skyddsklass (se märkplattan). Endast IPX4-klassade apparater är lämpliga för dessa omständigheter. Använd inte apparaten på platser där fuktighetsnivån överstiger 95%.
• Exponera inte apparaten för extrem värme eller kyla eller direkt solljus. Använd inte apparaten utomhus. Luta eller flytta aldrig apparaten när den är igång.
• Använd inte förlängningssladdar eller adaptrar med flera uttag.
• Dra alltid ur kontakten ur vägguttaget när apparaten inte används.

SÄKERHETSANVISNINGAR FÖR ANVÄNDNING

Ta av all emballage (se avsnitt A, Fig. A). 2 Fyll den avtagbara behållaren 4 (se avsnitt B, fig. C-F). 3 Sätt stickproppen i stickkontakten. 4 Tänd värmeelementet med ON/OFF-knappen (se avsnitt D). 5 Om det är nödvändigt, kan du ändra temperaturen med inställningsknapparna (se avsnitt E). 6 Slå av värmeelementet genom att trycka på ON/OFF-knappen.

För att hindra brand måste behållaren antingen fyllas när värmeelementet är avstängt eller i ett annat rum än där värmeelementet står.

Ved hjelp av timeren kan varmeovnen slås på automatisk på et forhåndsinnstilt tidspunkt. For å kunne aktivere timeren må du ha stilt tiden riktig (se avsnitt C) og varmeovnen må være slått av. Følg fremgangsmåten nedenfor:

1. Kontroller at tiden er angitt riktig (se kapittel C). 2. Trykk på modus-knappen 18 (fig. L) til "Timer" og "Angi" vises på skjermen. 3. Trykk på (▼) eller (▲) knappene for å angi den ønskede aktiveringstiden for varmeovnen. Trykk på (▲) knappen for å gå fremover og (▼) knappen for å gå bakover. Tiden endres med ett minutt av gangen hver gang du trykker på en av disse 2 knappene. Tiden på skjermen endres med ti minutter av gangen hvis du holder knappen inne (fig. M). 4. Trykk på ON/OFF-knappen for å slå varmeovnen på (indikatoren lyser). Det er nødvendig å trykke på denne knappen hvis varmeovnen er på. 5. Trykk på timer-knappen 17. Indikatoren slukkes. Tidsindikatoren lyser og timeren er stilt inn.

AUTOMATISK DEAKTIVERING

Grattis till ditt köp av en bärbar värmare för hemmabruk. Du har köpt en kvalitetsprodukt som kommer att ge dig glädje under många år framöver.

Självklart under förutsättning att du använder värmaren på rätt sätt. För att värmaren ska hålla så länge som möjligt bör du läsa anvisningarna för användning innan du börjar använda den.

Din värmare säljs med 48 månaders garanti från tillverkaren beträffande alla defekter i material eller utförande.

Vi önskar dig varma och sköna stunder tillsammans med din värmare.

Med vänlig hälsning,

PVG Holding b.v.

Kundtjänstavdelningen

1. LÄS FÖRST IGENOM BRUKSANVISNINGEN.

2. OM DU UNDRAR ÖVER NÅGOT, KONTAKTA DIN ÅTERFÖRSÄLJARE.

ALLMÄNNA RIKTLINJER FÖR ANVÄNDNING

Här nedanför beskrivs de viktigaste stegen för hur du använder din värmare. För mer detaljer, se MANUAL (sidorna 200 ff.).

1. Ta bort allt förpackningsmaterial (se avsnitt A, fig. A). 2. Fyll den avtagbara bränsletanken 4 (se avsnitt B, fig. C-F). 3. Tryck in kontakten i vägguttaget. 4. Tänd värmaren med hjälp av knappen ON/OFF (se avsnitt D). 5. Vid behov kan du ändra temperaturen med hjälp av justeringsknapparna (se avsnitt E). 6. Stäng av värmaren genom att trycka på knappen ON/OFF 10.

Som brandskyddsåtgärd måste tanken fyllas antingen när värmaren har stängts av eller i ett annat rum än där värmaren är installerad.

• Säkerställ alltid att tanken är ordentligt stängd efter att den har fyllts på, vid säkert avstånd från alla värmekällor och öppna lågor (se kapitel B).
• Förvara alla bränslebehållare med originalpluggar och tätningar på en sval och mörk plats.
• Bränsle åldras. Använd nytt bränsle i början av varje uppvärmningssäsong. Genom att använda Qlima Premium Quality Fuels som uppvärmningsbränsle är du garanterad ett bränsle av god kvalitet.
• Innan du byter till ett annat märke och/eller bränsletyp måste du kontrollera att den mobila värmaren är helt tömd på allt återstående bränsle.
• Första gången du tänder värmaren kommer den att suga "ny" en liten stund.

HUVUDKOMPONENTER

1 Informationsdisplay • Funktionsknappar Tanklucka 4 Avtagbar tank Metallock 6 Bränslefilter Fast tank Inspektionsfönster för lågan 9 Varmluftsgaller 10 Lufttillförsel Säkerhetsfäste 12 Fläktfilter 13 Plugg 14 Anslutningsledning Barnsäkerhetsfunktion 16 Gröntimerindikator 17 Timerknapp Lägesknapp 19 Knapp för inställning av temperatur/tid 20 På/av-knapp (röd indikator på) SAVE-knapp Stängs av efter tre timmar

DETTA MÅSTE DU KÄNNA TILL I FÖRVÄG

Läs igenom handboken noga innan du använder enheten. Behåll den för framtida bruk. Installera endast enheten om den uppfyller kraven i lokala/nationella lagar, förordningar och standarder. Den här produkten är avsedd att användas som värmare i bostäder och är endast avsedd för användning på torra platser, under normala hushållsförhållanden, inomhus i vardagsrum, kök och garage.

Du måste oavsett modell alltid se till att värmaren används i ett rum som är tillräckligt stort för att den ska kunna användas på ett säkert sätt utan extra ventilation. Om rummet är för litet måste du alltid öppna en dörr eller ett fönster något (öppna en springa på ca 2,5 cm). Det är viktigt att alla rum där värmaren används har ett tillräckligt luftintag och ett effektivt luftutflöde (båda öppningarna måste ha ett tvärsnitt på minst 50 cm³ . Säkerhetssystemet får inte modifieras, eftersom detta ogiltiggör garantin och luftgivaren kommer att fungera ordentligt. Kontakta återförsäljaren om du är tveksam.

Den här produkten ska inte användas som en primär uppvärmningsanordning.

Information rörande Frankrike: Värmaren utformades för att drivas uteslutande av bränsle avsett för mobila värmare drivna av flytande bränsle enligt direktiven 18-07-2002 och 25-06-2010. Det är förbjudet att använda andra bränslen. Fråga handlaren eller titta på vår webbplats angående våra återförsäljares adresser. Mobilvärmaren som drivs av flytande bränsle är avsedd att vara en extra värmare, och inte som kontinuerlig värmekälla.

Information rörande Storbritannien: Använd endast fotogen av klass C1 enligt BS2869; del 2, eller motsvarande.

Användaren måste följa dessa anvisningar för korrekt användning:

UNDVIK ATT

• använda mobilvärmaren som drivs av flytande bränsle i husvagnar, båtar och fordonshytter;
• använda mobilvärmaren som drivs av flytande bränsle i otillräckligt ventilerade rum (kontrollera egenskapstabellen angående de minsta måtten på det rum som ska värmas), underjordiska rum och/eller på mer än 1000 m höjd;
• modifiera värmarens säkerhetsfunktioner.

Denna typ av uppvärmning får inte användas i offentliga lokaler utan tillstånd. Inhämta korrekt information om detta i förväg.

RÄTT BRÄNSLE

Värmaren är konstruerad för att användas tillsammans med vattenfri, ren paraffinolja, t.ex. Qlima Premium Quality Fuels. Endast bränsle av detta slag säkerställer ren och korrekt förbränning. Lägre bränslekvalitet kan resultera i:

▸ ökad risk för funktionsproblem, att förbränningen är ofullständig, att värmarens livslängd minskar, att rök och/eller lukt uppstår, ▸ att det bildas avlagringar på gallret eller höljet

Skador och/eller fel på värmaren till följd av att annat än vattenfri ren fotogen av hög kvalitet har använts omfattas inte av garantin.

Fråga alltid försäljaren vilket bränsle som ska användas till värmaren.

Endast användning av rätt bränsle säkerställer säker, effektiv och bekväm användning av värmaren.

Transportskyddet ligger separat i förpackningen. Endast med detta skydd kan det garanteras att värmaren förflyttas utan problem efter användning. Förvara det på ett bra sätt!

MANUAL

A INSTALLERA VARMAREN

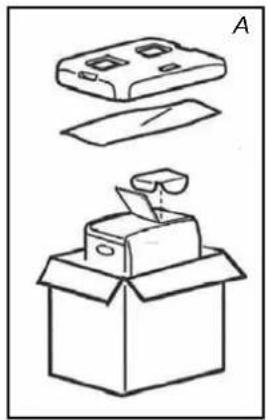

Ta försiktigt ut värmaren ur kartongen och kontrollera innehållet. Utöver själva värmaren måste du även ha:

en manuell bränslepump, ett transports skydd, denna bruksanvisning

Behåll kartongen och förpackningsmaterialet (fig. A) för förvaring och/eller förflyttning av värmaren.

2 Öppna locket på den avtagbara bränsletanken 8 och ta bort kartongbiten. 3 Fyll den avtagbara bränsletanken enligt beskrivning i avsnitt B. 4 Värmaren ska stå på ett stabilt och helt jämnt underlag. Flytta på värmaren om den inte står plant. Försök inte åtgärda situationen genom att placera böcker och annat under värmaren. 5 Använd det horisontella säkerhetsfästet för att förhindra att gardinerna blockerar fläkten (fig. B.). 6 Sätt in kontakten 13 i vägguttaget (230 V - växelström / 50 Hz) och ställ in rätt tid med hjälp av justeringsknapparna 19 (se avsnitt C). 7 Värmaren är nu klar att användas.

B FYLLA PÅ BRÄNSLE

Fyll på den löstagbara tanken på lämplig plats, eftersom det alltid finns risk för spill. Följ anvisningarna nedan:

1 Se till så att värmaren är avstängd. 2 Öppna det övre locket och ta ut den löstagbara bränsletanken ur värmaren (Fig. C). OBS! Det kan hända att det droppar något från bränsletanken. Sätt ned den löstagbara bränsletanken med locket uppåt, handtaget på golvet och ta bort av bränslelocket. 3 Ta bort metallocket. Lätt att öppna genom att hålla på utsidan (fig. D.) 4 Fyll den löstagbara bränsletanken med hjälp av en bränslepump (se användningsanvisningarna för bränslepumpen). Se till så att den befinner sig i ett högre läge än den löstagbara bränsletanken (fig. E). Stick in den räfflade slangen i den avtagbara bränsletanken.

5 Kontrollera den avtagbara bränsletankens bränslemätare medan du fyller bränsletanken (fig. F). Avbryt påfyllningen när mätaren indikerar att bränsletanken är full. Överskrid inte gränsen för hur mycket bränsle som kan fyllas på, särskilt inte om bränslet är mycket kallt (bränslet utvidgas när det blir varmt). 6 Låt bränsle som finns kvar i pumpen rinna tillbaka ned i bränsletanken och ta försiktigt bort pumpen. Placera försiktigt på bränslelocket på tanken. Torka upp bränsle som kommit utanför. 7 Kontrollera att bränslelocket sitter rakt och ordentligt. Sätt tillbaka den avtagbara bränsletanken i värmaren (locket nere). Stäng locket

Värmaren får inte flyttas när bränsletanken återinstallerats. - Var försiktig så att inte locket skadas när tanken fylls. Om locket deformeras kan det leda till bränsleläckage.

8 Starta värmaren igen.

C STÄLLA IN TIDEN

Ställ in tiden för att använda värmaren som klocka eller timer. Det går att ställa in tiden även när värmaren är påslagen.

Tryck på lägesknappen för att ställa in tiden (fig. G). Tidsinställningen och klockan blinkar på displayen. Tryck på knappen (▼) eller (▲) för att ställa in tiden. Siffrorna 00:00 till 23:59 visas som tid. Tryck på knappen (▲) för att gå framåt och knappen (▼) för att gå bakåt. Varje gång du trycker på en av dessa 2 knappar ändras tiden i steg om en minut. Om du håller knappen intryckt ändras tiden på displayen i steg om tio minuter (fig. H). 3 Tryck igen på lägesknappen 18 för att aktivera timerfunktionen. Se kapitel F. Tryck på lägesknappen för att visa tiden (fig. 1). Om tiden inte ställs in visas --- på displayen.

Tiden måste ställas in igen efter ett strömavbrott eller om du dragit ut kontakten ur vägguttaget.

TÄNDA VÄRMAREN

När du använder din nya värmare för första gången kan den lukta lite en kort stund. Därför ska du ordna med extra ventilation.

Tänd alltid värmaren med knappen ON / OFF. Använd aldrig tändstickor eller cigarettändare.

Tryck på knappen ON/OFF.

Tändningsindikatorn visas: den temperatur som krävs samt temperaturen i omgivningen visas (fig. J.). Temperaturen i omgivningen visas från 1°C . Om temperaturen är lägre än 0°C , visas Lo. Tändningen tar cirka 45 sekunder.

2 Normal förbränning:

Lågan är blå - Gallret till brännaren kan bli rött.

Onormal förbränning:

• Lågan är gul och blå. Vidta nödvändiga åtgärder i detta fall.

Denna värmare kan inte vara påslagen oavbrutet i mer än 36 timmar. Efter 36 timmars användning stängs den av automatiskt även om tanken fyllts på under denna period.

STÄLLA IN LÄMPLIG TEMPERATUR

Om värmaren är påslagen kan lämplig temperatur ställas in 20 med hjälp av justeringsknapparna (fig. K). Tryck på knappen + för att höja temperaturen. Tryck på knappen - för att sänka temperaturen. Varje gång du trycker på justeringsknappen ändras temperaturen med 1°C . Temperaturen kan ställas in till min. 5°C och max. 26°C .

• Om värmaren används i ett litet utrymme, på en välisolerad plats eller om temperaturen utomhus är väldigt hög kan det hända att temperaturen i omgivningen blir högre än den temperatur som önskas. Stäng i sådana fall av värmaren.
• Den temperatur som visas är medeltemperaturen i omgivningen. Denna temperatur kanske inte stämmer överens med det som termometern visar.

F ANVÄNDA TIMER

Med timern kan du låta värmaren slås på automatiskt vid en förinställd tidpunkt. För att du ska kunna aktivera timern måste rätt tid vara inställd (se avsnitt C) och värmaren ska inte brinna. Följ proceduren nedan:

1. Kontrollera så att tiden ställts in på rätt sätt (se kapitel C). 2. Tryck på lägesknappen 18 (fig. L) tills Timer och Set visas på displayen. 3. Tryck på knappen (▼) eller (▲) för att ställa in den tid som värmaren ska aktiveras. Tryck på knappen (▲) för att gå framåt och knappen (▼) för att gå bakåt. Varje gång du trycker på en av dessa 2 knappar ändras tiden i steg om en minut. Om du håller knappen intryckt ändras tiden på displayen i steg om tio minuter (fig. M). 4. Tryck på knappen ON / OFF för att starta värmaren (indikatorn tänds). Om värmaren är påslagen behöver du inte trycka på denna knapp. 5. Tryck på timer-knappen ⑦. Indikatorn slocknar. Tidsindikatorn tänds och timern ställs in.

Tryck inte på knappen ON/OFF Ⓞ igen efter att timern ställts in, då kommer timern att återställas. 6. Värmaren slås på vid den tidpunkt som valts.

Tryck på knappen ON / OFF för att avbryta timern (timerindikatorn försvinner). - Ställ in timern och klockan igen om ett strömavbrott sker. - Koden E01 visas på displayen vid händelse av jordbävning eller stötar. Återställ felet och upprepa från punkt 4 för att ställa in timern igen.

STÄNGS AV EFTER TRE TIMMAR

Om du trycker på knappen (3H/OFF) när värmaren används stängs den av automatiskt efter tre timmar. Du kan inaktivera inställningen genom att trycka på knappen igen under nedräkningen. På skärmen visas status för funktionen.

G STÄNGA AV VÄRMAREN

Tryck på knappen ON / OFF. Den röda lampan blinkar i ungefär 8 sekunder och värmaren stängs av. Se alltid till så att lågan slocknar.

Fläkten fortsätter att arbeta i cirka 3 minuter efter att du stängt av för att kyla ner värmaren invändigt. Om du stänger av strömmen i förväg kan okontrollerade symtom visas sig (rök eller lukt etc.).

H I HÄNDELSE AV PROBLEM

Symtomen som nämns ovan är inte något fel eller något onormalt. Kontrollera listan.

	Symtom Orsaker
Vid tändning	Det tar进展情况 tid attända	Tändningen tar cylka 45 sekunder. Vänta tills brändset har nätt den fasta tanken after att du fyllt tanken. Tänd 2 eller 3essional.
	Knastrande ljud	Detta ljudkommen från den elektriska tändningen.
	Vit rök	Detta kan ske om brändset inte cirkulerar genom brännaren på rätt satt
Vid tändning och avständning	Rök och obehaglig lukt vid första användningen	Det ar skyddslacket som blir varmt. Det forsvinner snart. Ventilera utrymmet.
	Temperatren i omgivningen höjs inte och önskad tempe-ratur ar högre.	Utrymmet arfor stort.
	Lågan ar röd.	Luften i omgivningen ar fuktig, salt erller innehäller forgressive.
	Temperatren i omgivningen sänks inte och önskad tempe-ratur ar lagre.	Värmaren används i ett litet oisolerat utrymmeElltemperaturen utomhus ar relativhög. Stäng av värmaren.
	Den omgivande temperatu- ren ar inte samma som den som termometern visar.	Detta på grund av att den omgivande temperaturen som visas ar en indikation på utrymmets medeltemperatur.
	Det hörsmå knackande ljudunar värmaren ar i drift ellermedelbart after att den stängts av.	Detta ar ljudet av metall som expanderar.
	Oljud hörser sekunder after avstandngning.	Ett tickande ljud: kan hörasnär värmaren svalnar.

INFORMATIONSDISPLAYEN

Informationsdisplayen ① fungerar inte bara som en indikator för (inställd) tid och temperatur (avsnitt C, E och F), utan indikerar även om det är något problem med värmaren. Koden på informationsdisplayen upplyser dig om vilket problem det är.

Kod Information	Åtgård
Time----	Värmaren har stängts av automatiskt genom att ströma-vbrott erder)dalg anslutning	Återställ strömmen erller anslut-ningen. Tryck på knappen ON/OFF ●igen.
E01	En jordbävning (magnitud 5 eller högre), starka vibratio-ner erller stötar gört sa att vär-maren ständs av automatiskt.(Säkerhetssystemet mot stötar fungerar).	Se till sä att inget brännbart material finns i narheten av värmaren erller att branslet lacker. Tryck på knappenON/OFF ●igen.
E02E03	Värmaren har stängts av automatiskt afterett fel, vid tändning erller på grund av vatten erller dammi brändsfil-tret erller i den fasta tanken.	Avlågsna vatten och damm frän den fasta tanken. Rengör brändsfiltret (se kapitel L).Tryck på knappen ON/OFF ●igen.
E07	Värmaren har stängts av på grund av en Höjning av omgi-vande temperatur. (Systemetfor temperaturövervakningfungerar).	Ventilera utrymmet. Låt vär-maren svalna. Tryck på knappen ON/OFF ●igen.
FilterE09	Värmaren har stängts av automatiskt på grund av att flödet av varmluft, fläkten el-ler fläktfiltret har blockerats ellherdas av nagonting.(Säkerhetssystemet mot over-hetttning fungerar).	Ta bort hinder frän flåktöpp-ningen. Rengör fläktfiltret (se kapitel L). Tryck iven på knappen ON/OFF ●. Kontakta din äterförsäljare om problemet kvarstär after att du vidtagit ovanstäende Åtgärder.
E13	Värmaren har stängts av i ett slulet utrymme. (Säkerhets-systemet mot ofullständig Förbrännung fungerar).	Ventilera utrymmet och tryck iven på knappen ON/OFF ●. Se till sä att utrymmet ar tillräckligt ventilerat..
ON-indikatornblinkar.Erränds	Värmaren har stoppats automatiskt eftersom knappenON/OFF hollins intryckt ell blockerades.	Ta bort hinder runt knapparna på displayen. Tryck iven på knappen ON/OFF ●.
F00-F30	Dålig Funktion. Underhällkrävs på värmaren.	Notera det meddelande som visas och stäng av värmaren.Kontakta din äterförsäljare.
Symptom Orsaker	Åtgärder
Värmaren tänds inte	Barnsakerhetsfunktionen tänds	Avaktivera barnsakerhets-funktionen
Bränsleindi-katorlampan fungerar inte	Tanken ar tom Fyll tanken
	Tanken ar deformerad Byt till en ny tank
	Det finns smuts, damm aller vatten i filtret och/eller i den fasta tanken	Rengör den fasta tanken och bränslefiltret.
Effektforlust	Bränsleindikatorn blinkar
	Bränsleindikatorn blinkar Fyll tanken
	Bränsle av dālig kvalitet har används.	Avlågsna bränslet frän de två tankarna, skölj med korrekt bränsle.
Onormal for-bränning	Bränsle av dālig kvalitet har används.
	Dālig ventilation Ventilera regelbundet
	Damm på fläktfiltret Rengör fläktfiltret
Dālig lukt	Bränsle av dālig kvalitet har används.	Avlågsna bränslet frän de två tankarna, skölj med korrekt bränsle.
	Inget bränsle i tanken Fyll tanken
	Bränslelackage erller bräns-lespill	Sluta använda encheten och kontakta din äterförsäljare
Bränslelackage	Fytta värmaren, tanken ar inte tom
	Bränsle av dālig kvalitet har används.

Kontakta alltid din återförsäljare vid fel som inte listas ovan och/eller när felet återkommer trots att du har genomfört de korrigeringar som beskrivs ovan.

AUTOMATISK INAKTIVERING

Denna värmare är utrustad med ett säkerhetssystem som säkerställer att den stängs av automatiskt efter 36 timmars kontinuerlig användning. Vid behov kan du sätta på värmaren igen genom att trycka på knappen ON/OFF (se avsnitt D).

BARNSÄKERT LÅS

Det barnsäkra låset är till för att barn inte ska kunna ändra värmarens inställningar av misstag. När värmaren brinner och det barnsäkra låset är på, kan värmaren bara stängas av. Övriga funktioner är spärrade. Om värmaren redan är avstängd förhindrar det barnsäkra låset även att värmaren slås på av misstag. Du aktiverar det barnsäkra låset genom att trycka på knapp CHILD LOCK 15 och hålla ner den i minst 3 sekunder. Indikatorn CHILD LOCK visas på informationsdisplayen (fig. O) och indikerar att det barnsäkra låset är aktiverat. Du inaktiverar det barnsäkra låset genom att trycka en gång till på knappen CHILD LOCK 15 och hålla ner den i minst 3 sekunder.

ATT ANVÄNDA SPARFUNKTIONEN (SAVE) PÅ RÄTT SÄTT

Med SPAR-funktionen kan du begränsa temperaturen. När denna funktion är aktiverad stängs brännaren av automatiskt när rumstemperaturen överskrider den inställda temperaturen med 3°C. När rumstemperaturen har sjunkit igen under den inställda temperaturen, slås värmaren på automatiskt igen. Du aktiverar SPAR-inställningen genom

att trycka på rätt knapp, SAVE-indikatorn tänds. Stäng av funktionen genom att trycka en gång till på SAVE-knappen.

Utan SPAR-inställningen håller din värmare också ungefär den inställda temperaturen genom att justera sin uppvärmningskapacitet. SPAR-funktionen är en ekonomiinställning som du kan använda om du t.ex. inte själv befinner dig i rummet eller vill hålla det frostfritt.

BRÄNSLEEFFEKT

KOLJEINDIKATORN

Om en kort signal hörs i samband med att indikatorn för låg bränslenivå tänds, är bränsletanken tom. Värmaren körs automatiskt i den lägsta inställningen under en period av cirka 80 minuter. Bränsletanken måste fyllas på.

Avlägsna den avtagbara tanken från värmaren och fyll på med nytt bränsle (på en säker plats utanför bostadsytan) (se kapitel B).

Bränsletanken kommer att tömmas om inget görs och "E 03" visas på displayen (fig. Q). Värmaren stängs av automatiskt.

Fyll tanken och vänta några minuter för att kunna tända värmaren igen. Tryck sedan på knappen ON/OFF.

L UNDERHÅLL

Stäng av värmaren och låt den svalna innan du påbörjar något underhållsarbete. Dra även ut kontakten ur eluttaget.

Rengör fläktfiltret (Fig. R).

Rengör bränslefiltret:

1 Ta bort den avtagbara bränsletanken 4 från värmaren och ta bort bränslefiltret (fig. S). Det kan hända att det droppar något från filtret, så ha en trasa inom räckhåll. Ta bort smutsen genom att vända uppochner på bränslefiltret och knacka det mot ett hårt underlag. (Rengör aldrig filtret med vatten!) 3 Sätt tillbaka bränslefiltret i värmaren.

Det är emellertid viktigt att du tar bort damm och smuts emellanåt med en fuktig trasa, eftersom det annars kan uppstå fläckar som är svåra att få bort.

Använd inte lösningsmedel eller alkohol för att rengöra värmaren: fara för brand. Rengör mycket smutsiga delar med ett syntetiskt rengöringsmedel.

Demontera inga värmarkomponenter på egen hand. Kontakta alltid din återförsäljare rörande reparationer.

Om strömsladden är skadad får den bara bytas av en behörig reparatör. Använd en ny sladd av typen H05 VV-F.

Transportlocket

M FÖRVARING (SLUT PÅ UPPVÄRMNINGSSÄSONGEN)

När uppvärmningssäsongen är slut ska du förvara värmaren på en dammfri plats, om möjligt i originalförpackningen. Oanvänt bränsle kan inte användas nästa säsong. Därför rekommenderar vi att du gör slut på allt bränsle. Om du ändå har lite bränsle kvar, kasta inte bort det utan lämna in det på närmaste återvinningscentral. Börja alltid en ny säsong med nytt bränsle. När det är dags att börja använda värmaren igen ska du följa instruktionerna igen (avsnitt A och enligt anvisningarna).

N TRANSPORT

Vidta följande åtgärder för att undvika bränsleläckage under transport av värmaren:

1 Låt värmaren svalna. 2 Ta bort den avtagbara bränsletanken 4 från värmaren och ta bort bränslefiltret. Det kan hända att det droppar något från filtret, så ha en trasa inom räckhåll. Förvara inte bränslefiltret och den löstagbara bränsletanken i värmaren. 3 Töm den fasta bränsletanken (fig. U). 4 Sätt på transportlocket. 5 Värmaren ska alltid vara i upprätt läge när den förflyttas.

Töm den fasta tanken med en bränslepump före transport eller om felaktigt eller smutsigt bränsle används. Ta först bort bränslefiltret och sätt sedan in bränslepumpen i den tomma fasta tanken. Gör på samma sätt om det finns vatten i bränsletanken.

O SPECIFIKATIONER

	SRE 3230 TC-2 SRE 3531 TC-2 SRE 3631 TC-2
Tändning elektrisk
Brännsle paraffin
Kapacitet (kW)* 1.08 - 3.00 1.08 - 3.10	1.08 - 3.10
Lämpigt utrémme (m3)** 48 - 120 50	- 120 50 - 120
Brännsleförbrukning (l/timme)* 0.313 0	323 0.323
Brännsleförbrukning (g/timme)*	250	258	258
Brinntid per brännsletank (timmar)*	16	15.5	15.5
Den avtagbara brännsletankenskapacitet (liter)	5
Vikt (kg)	7.7
Mätt (mm) (inklusive basplatta)	bredd 371
	djup 299
	höjd 429
Tillbehör	manuell brännslepump, transportskydd
Ström	230V - AC 50 Hz
Strömforbrukning (nom.) (tändare / kon-tinuereg)	335 W / 250 W
Strömforbrukning (genomsnitt) (kontinu-erig) min-max.	78 W - 123 W

• Vid max. installering ** Specifierade värden är riktlinjer

CE-märkningen motsvarar efterlevnad av standarden EN 60-335 del 1 (1995) och EN 50-165 (08/97).

P GARANTIVILLKOR

Din värmare säljs med 48 månaders garanti från och med inköpsdatum. Under denna period repareras alla defekter i material eller utförande kostnadsfritt. Köparen står för transportkostnader och ansvarar för eventuella skador som kan uppstå när värmaren eller värmarens delar förflyttas. Följande villkor gäller rörande denna garanti:

Vi tillbakavisar uttryckligen alla övriga ersättningskrav, inklusive ersättning för följdskador. 2 Garantin förlängs inte i samband med reparationer eller byten av delar som äger rum inom garantiperioden. 3 Om värmaren modifieras, tillförs delar som inte är original eller repareras av en tredje part gäller inte garantin längre. 4 Garantin gäller inte delar som utsätts för normalt slitage, som den manuella bränslepumpen och förångaren. Se den fullständiga listan över delar som inte ingår i garantin på Qlima.com/warranty. 5 Garantin gäller endast om daterat köpebevis i original visas upp och om detta köpebevis inte innehåller några ändringar. 6 Användande av rätt bränsle är avgörande för att uppvärmningsanordningen ska fungera korrekt. Garantin täcker inte skador som uppstått genom hantering som inte är i enlighet med anvisningarna för användning, försummelse och användning av en felaktig typ av bränsle, eller bränsle vars bäst-före-datum har passerats. Användande av felaktigt bränsle kan till och med vara farligt*. Se kapitlet 'Rätt bränsle'.

För att du ska undvika onödiga utgifter rekommenderar vi att du alltid börjar med att noggrant läsa igenom anvisningarna för användning. Om dessa inte erbjuder någon lösning bör du ta med värmaren till din återförsäljare för reparation.

• Lättantändliga substanser kan framkalla okontrollerbart brinnande och lågor att bryta ut. Om detta skulle inträffa får du absolut inte försöka flytta värmaren, utan genast stänga av värmaren. I nödsituationer kan du använda brandsläckare, men endast brandsläckare i klass B: en koldioxid- eller pulverbrandsläckare.

Kassera ej elektriska apparater som osorterat avfall; använd separata insamlingsanläggningar. Kontakta dina lokala myndigheter för information om tillgängliga avfallsinsamlingssystem. Om elektriska apparater kasseras som deponi eller på soptippar kan hälsofarliga ämnen läcka ut i grundvattnet och komma in i näringskedjan, vilket kan skada din hälsa och ditt välbefinnande. När du byter ut gamla apparater mot nya är återförsäljaren enligt lag skyldig att ta tillbaka din gamla apparat för kassering utan extra kostnader.
