BRUKSANVISNING GVB 18 LTX BL 11-7 HT METABO

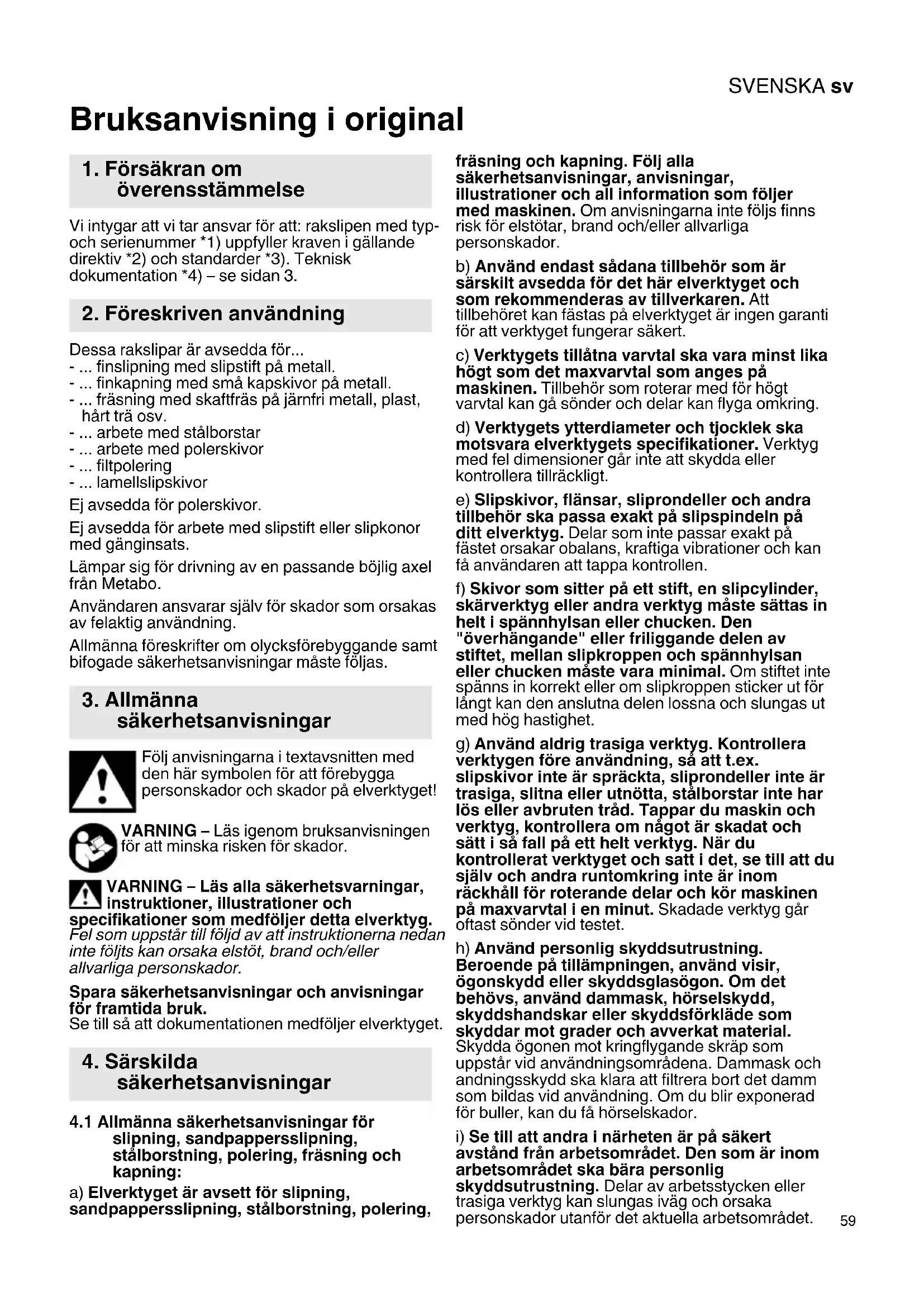

Bruksanvisning i original Vi intygar att vi tar ansvar för att: rakslipen med typ- och serienummer *1) uppfyller kraven i gällande direktiv *2) och standarder *3). Teknisk dokumentation *4) – se sidan 3. Dessa rakslipar är avsedda för... - ... finslipning med slipstift på metall. - ... finkapning med små kapskivor på metall. - ... fräsning med skaftfräs på järnfri metall, plast, hårt trä osv. - ... arbete med stålborstar - ... arbete med polerskivor - ... filtpolering - ... lamellslipskivor Ej avsedda för polerskivor. Ej avsedda för arbete med slipstift eller slipkonor med gänginsats. Lämpar sig för drivning av en passande böjlig axel från Metabo. Användaren ansvarar själv för skador som orsakas av felaktig användning. Allmänna föreskrifter om olycksförebyggande samt bifogade säkerhetsanvisningar måste följas. Följ anvisningarna i textavsnitten med den här symbolen för att förebygga personskador och skador på elverktyget! VARNING – Läs igenom bruksanvisningen för att minska risken för skador. VARNING – Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Spara säkerhetsanvisningar och anvisningar för framtida bruk. Se till så att dokumentationen medföljer elverktyget.

4.1 Allmänna säkerhetsanvisningar för

slipning, sandpappersslipning, stålborstning, polering, fräsning och kapning: a) Elverktyget är avsett för slipning, sandpappersslipning, stålborstning, polering, fräsning och kapning. Följ alla säkerhetsanvisningar, anvisningar, illustrationer och all information som följer med maskinen. Om anvisningarna inte följs finns risk för elstötar, brand och/eller allvarliga personskador. b) Använd endast sådana tillbehör som är särskilt avsedda för det här elverktyget och som rekommenderas av tillverkaren. Att tillbehöret kan fästas på elverktyget är ingen garanti för att verktyget fungerar säkert. c) Verktygets tillåtna varvtal ska vara minst lika högt som det maxvarvtal som anges på maskinen. Tillbehör som roterar med för högt varvtal kan gå sönder och delar kan flyga omkring. d) Verktygets ytterdiameter och tjocklek ska motsvara elverktygets specifikationer. Verktyg med fel dimensioner går inte att skydda eller kontrollera tillräckligt. e) Slipskivor, flänsar, sliprondeller och andra tillbehör ska passa exakt på slipspindeln på ditt elverktyg. Delar som inte passar exakt på fästet orsakar obalans, kraftiga vibrationer och kan få användaren att tappa kontrollen. f) Skivor som sitter på ett stift, en slipcylinder, skärverktyg eller andra verktyg måste sättas in helt i spännhylsan eller chucken. Den "överhängande" eller friliggande delen av stiftet, mellan slipkroppen och spännhylsan eller chucken måste vara minimal. Om stiftet inte spänns in korrekt eller om slipkroppen sticker ut för långt kan den anslutna delen lossna och slungas ut med hög hastighet. g) Använd aldrig trasiga verktyg. Kontrollera verktygen före användning, så att t.ex. slipskivor inte är spräckta, sliprondeller inte är trasiga, slitna eller utnötta, stålborstar inte har lös eller avbruten tråd. Tappar du maskin och verktyg, kontrollera om något är skadat och sätt i så fall på ett helt verktyg. När du kontrollerat verktyget och satt i det, se till att du själv och andra runtomkring inte är inom räckhåll för roterande delar och kör maskinen på maxvarvtal i en minut. Skadade verktyg går oftast sönder vid testet. h) Använd personlig skyddsutrustning. Beroende på tillämpningen, använd visir, ögonskydd eller skyddsglasögon. Om det behövs, använd dammask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot grader och avverkat material. Skydda ögonen mot kringflygande skräp som uppstår vid användningsområdena. Dammask och andningsskydd ska klara att filtrera bort det damm som bildas vid användning. Om du blir exponerad för buller, kan du få hörselskador.

i) Se till att andra i närheten är på säkert

avstånd från arbetsområdet. Den som är inom arbetsområdet ska bära personlig skyddsutrustning. Delar av arbetsstycken eller trasiga verktyg kan slungas iväg och orsaka personskador utanför det aktuella arbetsområdet.

2. Föreskriven användning

säkerhetsanvisningar

j) Håll endast maskinen i de isolerade handtagen när du jobbar med tillsatsverktyg som kan komma i kontakt med dolda elledningar. Kontakt med strömförande ledning kan spänningssätta maskinens metalldelar, så att du får en stöt. k) Håll elverktyget med ett fast grepp när du sätter igång det. När maskinen varvar upp till fullt varvtal kan motorns reaktionsmoment leda till att elverktyget vrider sig. l) Använd om möjligt tvingar för att fixera arbetsstycket. Håll aldrig ett litet arbetsstycke i ena handen och elverktyget i den andra under användning. När du spänner fast arbetsstycket har du båda händer fria för bättre kontroll av elverktyget. Vid kapning av runda arbetsstycken, så som träpluggar, stänger eller rör, har de en tendens att rulla iväg, vilket gör att verktyget som används kan fastna och sedan slungas iväg mot dig. m) Lägg aldrig ifrån dig elverktyget förrän roterande delar stannat helt. Roterande delar kan komma i kontakt med underlaget, så att du tappar kontrollen över elverktyget. n) Dra åt spännmuttern, chucken eller andra fästelement när du har bytt verktyg eller gjort maskinställningar. Lösa fästelement kan ställa om sig plötsligt och leda till att man förlorar kontrollen, lösa, roterande komponenter slungas ut i våldsam fart. o) Elverktyget får aldrig vara igång när du bär det. Kommer roterande delar i kontakt med klädesplagg kan de haka fast och borra in sig i kroppen. p) Rengör ventilationsöppningarna på elverktyget regelbundet. Motorfläkten suger in damm i huset, för mycket avlagringar av metalldamm kan ge elstötar. q) Använd inte elverktyg i närheten av brännbara material. Gnistor kan antända materialet. r) Använd aldrig verktyg som kräver skärvätska. Vatten eller andra flytande kylmedel kan leda till elstötar.

4.2 Kast och motsvarande

säkerhetsanvisningar Kast är en plötslig reaktion på grund av att roterande delar hakar fast eller nyper, som t.ex. en slipskiva, sliprondell, stålborste. Ihakningen eller nypet ger den roterande delen ett abrupt stopp. Det slungar elverktyget okontrollerat mot verktygets rotationsriktning. Om t.ex. en slipskiva hakar fast eller nyper i arbetsstycket, kan slipskivskanten som sitter fast spräcka slipskivan eller ge ett kast. Slipskivan rör sig då mot eller från användaren, allt beroende på skivans rotationsriktning vid blockeringen. Det kan även leda till skivsprängning. Ett kast beror helt och hållet på felaktig användning av elverktyget. Det kan förhindras med hjälp av försiktighetsåtgärderna nedan. a)Håll fast elverktyget ordentligt och inta en kroppsställning som gör att du kan parera kastrekylen med armarna. Genom att vidta lämpliga försiktighetsåtgärder kan användaren ta kommando över kastrekylerna. b) Var extra försiktig i närheten av hörn, skarpa kanter osv. Se till så att verktyget inte studsar mot arbetsstycket och nyper. Roterande verktyg har lätt att nypa om de studsar vid hörn och skarpa kanter. Det kan få dig att tappa kontrollen eller ge kast. c) Använd inte tandade sågblad. Sådana verktyg ger ofta kast eller får dig att tappa kontrollen över elverktyget. d) För alltid in verktyget åt samma håll, det håll som skärkanten lämnar materialet åt (samma riktning i vilken spånen kastas ut). Om man för in elverktyget i fel riktning orsakar man ett brott i verktygets skärkant på arbetsstycket, vilket gör att elverktyget dras i denna matningsriktning. e) Spänn alltid fast arbetsstycket vid användning av roterande filar, kapskivor, höghastighetsfräsverktyg eller fräsverktyg i hårdmetall. Redan vid liten kantning i spåret hakar dessa verktyg fast och kan orsaka en rekyl. När en kapskiva fastnar knäcks den vanligtvis. Om en roterande fil, ett höghastighetsfräsverktyg eller fräsverktyg i hårdmetall fastnar kan verktyget hoppa ut ur spåret och leda till att man tappar kontrollen över elverktyget.

4.3 Särskilda säkerhetsanvisningar för

slipning och kapning: a) Använd bara slipskivor som är godkända för elverktyget och endast för rekommenderad användning. Exempel: Slipa aldrig med kapskivans sidoytor. Kapskivor är avsedda för materialavverkning med skivkanten. Sidokrafter på en sån slipskiva kan ge skivbrott. b) Använd endast hela stift i korrekt storlek och längd, utan underskärning på skuldran, för koniska och raka slipstift med gängor. Avsedda stift minskar risken för brott. c) Se till att kapskivan inte nyper eller får för stor tryckkraft. Gör inte för djupa kap. Överbelastar du kapskivan ökar belastningen och risken för att skivan blir stukad eller nyper, vilket kan ge kast eller skivbrott. d) Undvik att föra in handen i området framför och bakom en roterande kapskiva. När du för kapskivan ifrån din hand i arbetsstycket kan ett kast slunga elverktyget och den roterande skivan rakt emot dig. e) Om skivan nyper eller om du avbryter arbetet, stäng av maskinen och håll den stilla tills skivan stannat helt. Försök aldrig dra loss kapskivan ur skåran när skivan roterar, det kan ge ett kast. Hitta och åtgärda orsaken till att skivan nöp. f) Starta inte elverktyget medan det sitter i arbetsstycket. Låt kapskivan varva upp till max. varvtal innan du försiktigt fortsätter kapningen. Annars kan skivan haka i, hoppa ur arbetsstycket eller ge ett kast.SVENSKA sv

g) Palla upp plattor eller stora arbetsstycken, så minskar risken för kast på grund av att kapskivan nyper. Stora arbetsstycken kan böja sig av sin egen vikt. Palla upp arbetsstycket på båda sidor, både vid kapstället och kanten. h) Var extra försiktig när du "instickskapar" i befintliga väggar eller andra ställen utan insyn. Kapskivan kan vid insticket orsaka kast vid kapning genom gas-, vatten- eller elledningar eller andra föremål.

4.4 Särskilda säkerhetsanvisningar för

arbete med stålborste: a) Tänk på att stålborsten tappar borst även vid normal användning. Överbelasta inte borsten med för stor tryckkraft. Ivägslungade borst kan lätt tränga igenom tunna kläder och/eller in i huden. b) Låt borstarna gå i minst en minut i arbetshastighet innan du börjar arbeta med dem. Se till att det inte står någon framför eller i linje med borsten. Under start kan lösa borst slungas iväg. c) Håll den roterande trådborsten bort från dig. Vid arbete med dessa borstar kan små partiklar och små borst slungas iväg med hög hastighet och tränga genom huden.

4.5 Övriga säkerhetsanvisningar:

VARNING! – Använd alltid skyddsglasögon. Använd hörselskydd. VARNING – Elverktyget ska alltid användas med båda händerna. Använd elastiska mellanlägg om de följer med som en nödvändig del av slipmediet. Följ verktygs- och tillbehörstillverkarens anvisningar! Skydda slipskivorna mot fett och slag! Förvara och hantera verktygen helt enligt tillverkarens anvisningar. Använd aldrig kapslipskivor till grovbearbetning! Kapslipskivor tål inte tryck i sidled. Säkra arbetsstycket så att det ligger stadigt och inte glider, t.ex. med spänntving. Palla upp stora arbetsstycken ordentligt. Använd inte spindellåsningen (4) (modellberoende) förrän motorn stannat. Fatta inte tag med händerna i roterande verktyg! Ta endast bort spån och liknande när maskinen står stilla. Se till att slipmedlet monteras korrekt och sitter stadigt , och låt verktyget gå på tomgång i cirka 60 sekunder i en säker position; stoppa verktyget omedelbart om det uppstår kraftiga vibrationer eller andra defekter. Kontrollera maskinen och försök att hitta orsaken om detta inträffar. Tillse att gnistor som uppstår under arbetet inte orsakar faror, t.ex. för användaren eller andra personer, eller att lättantändliga ämnen börjar brinna. Täck över riskutsatta områden med svårantändliga skydd. Lämpligt släckningsmedel ska finnas i områden som kan utsättas för brandrisk. Skadade, ej runda eller vibrerande verktyg får ej användas. Arbeta av säkerhetsskäl alltid med gummiskyddet monterat (3). Byt ut gummihylsan (3) om den är skadad. Använd aldrig maskinen med trasig gummihylsa (3). Håll därför alltid maskinen i handtagen med båda händerna, stå stadigt och koncentrera dig på arbetet. Vidrör inte några roterande delar. Sliptillbehör till sandpapper får aldrig överstiga maxdiametern på 80 mm. Sammansatta slipskivor får inte överskrida maxdiametern på 55 mm, om insatsverktygets maxdiameter (slipning) i kapitlet ”tekniska data” dock är mindre, måste det mindre värdet hållas. Minska belastning genom damm: VARNING - Vissa typer av damm som genereras vid sandpappersslipning, slipning, borrning och andra arbeten innehåller kemikalier som kan orsaka cancer, fosterskador eller andra fortplantningsstörningar. Till dessa kemikalier hör bland annat följande: - Bly av blyhaltig färg, - mineraliskt damm i murstenar, cement och andra murmaterial. - Arsenik och krom i kemiskt behandlat trä. Den risk som du utsätts för beror på hur ofta du genomför denna typ av arbeten. För att minska belastningen genom dessa kemikalier: Arbeta i ett ordentligt ventilerat område och använd godkänd skyddsutrustning, t.ex. dammask som utvecklats speciellt för filtrering av mikroskopiska partiklar. Detta gäller även för damm från andra material, t.ex. vissa trätyper (som ek- eller bokdamm), metaller, asbest. Andra sjukdomar är t.ex. allergiska reaktioner och andningsbesvär. Låt inte damm hamna i din kropp. Följ gällande bestämmelser för respektive material, personal, arbete och användningsplats (t.ex. regler för olycksförebyggande, avfallshantering). Samla upp partiklarna på den plats där de uppstår, undvik att de lagras i den omgivande miljön. Till speciella arbetsuppgifter ska man använda lämpliga tillbehör. På så sätt hamnar färre partiklar okontrollerat i omgivningen. Anslut lämpligt dammutsug. Minska dammbelastningen genom att vidta följande åtgärder: - Rikta inte partiklarna från maskinen eller maskinens frånluftsflöde mot dig själv, mot personer i närheten eller mot avlagrat damm. - Använd en utsugsanordning och/eller en luftrenare. - Sörj för god ventilation på arbetsplatsen och dammsug för att hålla rent. Sopning eller luftblåsning kan göra så att damm virvlas upp.SVENSKAsv

- Dammsug eller tvätta skyddskläder. Kläder ska inte blåsas, slås eller borstas rena.

4.6 Säkerhetsanvisningar till batteriet:

Skydda batterierna mot fukt! Skydda batterierna mot brand! Använd aldrig trasiga eller deformerade batterier! Öppna aldrig batterierna! Vidrör eller kortslut aldrig batteripolerna! Trasiga litiumjonbatterier kan läcka en något sur, brännbar vätska! Om du får läckande batterivätska på huden, spola direkt med rikliga mängder vatten. Får du batterivätska i ögonen, skölj med rent vatten och sök omedelbart läkarvård! Ta ut batterierna ur maskinen innan inställningar, ombyggnad, underhåll eller rengöring utförs. Se till att maskinen är frånkopplad när du sätter i batteriet. När du tar ut och sätter in batteripaketet ska du hålla fast maskinen så att strömbrytaren inte kan aktiveras av misstag. Ta ut batteriet ur maskinen om maskinen är defekt. Transport av litiumjonbatterier: Frakt av litiumjonbatterier regleras av bestämmelserna för farligt gods (UN 3480 och UN 3481). Fraktdokumenten för litiumjonbatterier ska uppfylla gällande föreskrifter. Kontakta transportföretaget för mer information. Det finns certifierat förpackningsmaterial att få hos Metabo. Skicka endast batterier om kåpan är oskadd och det inte sipprar ut någon vätska. Ta ut batteriet ur maskinen för att skicka det. Säkra kontakterna mot kortslutning (isolera t.ex. med tejp). Se sida 2. 1 Spännhylsa 2 Spännmutter 3 Gummihylsa* 4 Spindellås* 5 Skjutreglage * 6 Handtag 7 Dammfilter * 8 Låsknapp (vridbart batteripaket) 9 Strömbrytare * 10 Startspärr * 11 Knapp för att lossa batteriet 12 Batteri * 13 Elektrisk signalindikering 14 Vridreglage för varvtalsinställning 15 Laddindikeringsknapp * 16 Ladd- och signalindikering * *beroende på utförande

Se sid. 2, bild A. Sätt alltid på dammfilter (7) i smutsiga miljöer. Maskinen blir fortare varm när dammfiltret (7) är på. Elektroniken skyddar maskinen mot överhettning. Montering: Montera dammfiltret (7) enligt bilden. Borttagning: Lyft lite på ovankanten av dammfiltret (7) och ta av det nedåt.

6.2 Vridbart batteri

Se sidan 2, bild B. Du kan vrida den bakre maskindelen 270° i 3 steg och på så vis anpassa formen på maskinen efter arbetsförhållandena. Jobba bara med maskinen i fastsnäppt läge. Tryck först på låsknappen (8), vrid den nedre delen av maskinen medan knappen är intryckt. Släpp knappen medan du vrider. Låsningen måste klicka fast.

Ladda batteriet (12) före användning. Ladda batteriet när effekten avtar. Anvisningar för laddning av batteripaketet finns i bruksanvisningen till Metabo-laddaren. Gäller litiumjonbatterier med kapacitets- och signalindikering (16) (beroende på utförande): - Tryck på knappen (15), så ger LED-lamporna laddindikering. - Om en LED-lampa blinkar, så är batteriet nästan urladdat och kräver laddning igen.

6.4 Ta ut, sätta i batteriet

När du tar ut och sätter in batteripaketet ska du hålla fast maskinen så att strömbrytaren inte kan aktiveras av misstag. Ta av: Tryck på knappen för upplåsning av batteripaketet (11) och dra bort batteriet (12). Montering: Skjut på batteriet (12) tills det snäpper fast.

Diametern på verktygets axel måste exakt motsvara spännhylsans (1) spännborrning! Det finns spännhylsor för olika axeldiametrar. Läs mer i kapitlet Tillbehör.

Före alla omriggningsarbeten: Ta ut batterierna ur maskinen. Maskinen ska vara av och spindeln ska ha stannat.

7. AnvändningSVENSKA sv

Använd endast verktyg som är avsedda för maskinens varvtal! Se tekniska data. Diametern på verktygets axel måste exakt motsvara spännhylsans (1) spännborrning! På slipstift får den maximala tillåtna öppna axellängden l

som har angetts av tillverkaren inte överskridas! Maximal tillåten axellängd är summan av l

och maximalt insticksdjup L max (se kapitel 13.) För in verktygsaxelns hela längd i spännhylsan (1). Stoppa spindeln. Vid GVB 18 LTX BL 11-28 Compact används medföljande 13 mm skruvnyckel. Vid GVB 18 LTX BL 11-28, GVB 18 LTX BL 11-7 HT, GVPB 18 LTX BL 11-28 aktiveras spindellåsningen (4). Skruva fast spännmuttern (2) med den 17/19 mm- blocknyckeln. När det inte sitter ett verktyg i spännhylsan ska hylsan inte dras åt utan bara skruvas på för hand!

7.3 Ställa in varvtalet

Du kan förinställa och ändra varvtalet med hjälp av vredet (14). För information om varvtal, se tabell på sidan 3.

Hantera alltid maskinen med två händer. Slå på maskinen först, lägg sedan an verktyget mot arbetsstycket. Vid permanent påslagning fortsätter maskinen att arbeta om du tappar den. Håll alltid maskinen med båda händerna i handtagen (3), (6) stå stadigt och koncentrera dig på arbetet. Undvik att maskinen virvlar upp eller suger in damm eller spån. När du slår av maskinen, lägg inte ifrån dig den förrän motorn stannat. Maskiner med skjutreglage: Start: Skjut skjutreglaget (5) framåt. Tippa ned den tills den snäpper fast vid kontinuerlig användning. Stopp: tryck på bakkanten av skjutreglaget (5) så att det lossar. Maskiner med säkerhetsbrytare (med dödmansfunktion): (Maskiner med beteckning GVPB…) Start: Skjut påslagsspärren (10) i pilens riktning och tryck på strömbrytaren (9). Stopp: Släpp upp strömbrytaren (9).

7.5 Arbetsanvisningar

Slipning, sandpappersslipning, arbete med stålborstar, polering: tryck lagom hårt mot maskinen medan du för den fram och åter över ytan. Fräsning: tryck lagom hårt mot maskinen Kapslipning: Jobba alltid mot rotationsriktningen vid kapning (se bild). Annars finns det risk att maskinen hoppar ut okontrollerat ur skåran. Jobba med lagom matning som är anpassad till materialet du bearbetar. Kanta inte, tryck inte, sväng inte. Ta ut batterierna ur maskinen innan inställningar, ombyggnad, underhåll eller rengöring utförs. Rengör dammfiltret med jämna mellanrum: ta ur och blås rent det med tryckluft. Ta emellanåt bort batteripaketet och torka av kontaktområdet mellan batteri och maskin med en torr trasa och avlägsna borrdamm. Om batteriet inte kan tas bort: se kapitel Reparation. Under bearbetning kan partiklar avlagras på insidan av elverktyget. Detta påverkar kylningen av verktyget negativt. Ledande avlagringar kan påverka elverktygets skyddsisolering och orsaka elektriska faror. Sug upp eller blås ut damm med torr luft från ventilationsöppningarna på fram- och baksidan av verktyget grundligt och med jämna mellanrum. Koppla först elverktyget från strömmen och bär skyddsglasögon och lämplig andningsmask. Se till att utsugning sker korrekt i samband med urblåsning. Den elektriska signalindikeringen (13) blinkar och maskinen går inte. Batteripaketet är tomt, temperaturen är för hög eller så har återstartspärren löst ut. Slå av och på maskinen igen. Sätter du i batteriet när maskinen är på, så går inte maskinen igång. Den elektriska signalindikeringen (13) lyser permanent Maskinen har överbelastats under arbetets gång, effekten kan vara tillfälligt reducerad. Minska arbetstrycket.

Elektronisk säkerhetsavstängning: maskinen SLÅR AV av sig själv. Maskinen slås av vid strömspikar (t.ex. om skivan nyper eller du får ett kast). Stäng av maskinen. Slå på igen och fortsätt att jobba som vanligt. Försök att undvika nya blockeringar. Se kapitel 4.2. Använd endast Metabo- eller CAS-batteripaket (Cordless Alliance System) och tillbehör i original. Använd endast tillbehör som uppfyller kraven och specifikationerna i den här bruksanvisningen. Montera tillbehör på ett säkert sätt. O maskinen körs i en hållare: Se till att maskinen sitter fast ordentligt. Du kan skada dig om du tappar kontrollen över maskinen. A Spännhylsor, inklusive mutter (sexkant) Ø 3 mm = 631947000 Ø 1/8“ = 631948000 Ø 6 mm = 631945000 Ø 1/4“ = 631949000 Ø 8 mm = 631946000 B Spännhylsor, inklusive mutter (tvåkant) Ø 6 mm = 630820000 Ø 1/4“ = 630821000 Ø 8 mm = 630833000 C Spännbock 627354000 för fixering vid arbeten med flexibel axel (dra åt spännskruven), se: D Spännbyglar 627107000 för säker fixering på arbetsbordet (dra åt spännskruven). E Spännram: 628329000 F böjliga axlar G Extrahandtag: 631052000 H Dammskyddsfilter (som ersättning): 630439000 I Laddare: ASC 55, ASC 145, etc. J Batteripaket: Best.nr: 625027000 4,0 Ah (Li-Power) Best.nr: 625368000 5,5 Ah (LiHD) Best.nr: 625369000 8,0 Ah (LiHD) Best.nr: 625549000 10,0 Ah (LiHD) osv. Vårt kompletta tillbehörssortiment hittar du på www.metabo.com eller i katalogen. Reparation av elverktyg får endast utföras av behörig elektriker! Metabo-elverktyg som behöver repareras ska skickas till din Metabo-återförsäljare. För adresser, se www.metabo.com. Du kan hämta reservdelslistor på www.metabo.com. Slipdamm kan innehålla farliga ämnen: Släng det inte i hushållssoporna utan lämna det som miljöfarligt avfall på miljöstation. Förpackningsmaterial måste bortskaffas i enlighet med kommunala riktlinjer baserat på produktmärkningen. Mer information finns på www.metabo.com under service. Följ nationella miljöföreskrifter för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör. Släng aldrig batterier i hushållssoporna! Lämna tillbaka trasiga eller förbrukade batterier till Metabos återförsäljare! Kasta inte batterierna i vattnet. Gäller endast för EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt Europaparlamentets och rådets direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter och dess införlivande i den nationella lagstiftningen ska elek- triska verktyg samlas in separat och återvinnas på ett miljövänligt sätt. Ladda ur batteriet i elverktyget före återvinning. Säkra kontakterna mot kortslutning (isolera t.ex. med tejp). Förklaringar till uppgifterna finns på sida 3. Med reservation för tekniska ändringar. S =Spindellåsning för enkelt verktygsbyte U =Batterispänning n =tomgångsvarvtal (maxvarvtal)

=Tomgångsvarvtal (inställbar)

max =maxtjocklek för bundna slipskivor d =Spännhylsans borrhål m =vikt med minsta batteriet

max =maximalt insticksdjup Mätvärdena är uppmätta enligt EN 60745. Tillåten omgivningstemperatur under drift: -20 °C till 50 °C (begränsad prestanda i temperaturer under 0 °C). Tillåten omgivningstemperatur vid lagring: 0 °C till 30 °C. Maskinen har skyddsklass II Likström I de tekniska specifikationerna ovan tas även hänsyn till toleranserna (i enlighet med gällande standarder). Utsläppsvärden Dessa värden medger en bedömning av elverktygets utsläpp samt jämförelse med andra eldrivna verktyg. Beroende på förhållandena, elverktygets skick och hur verktygen används kan de faktiska värdena vara högre eller lägre. Räkna även med pauser och perioder med lägre belastning. Använd de uppskattade värdena för att ta fram skyddsåtgärder för användaren, t.ex. organisatoriska åtgärder. Totalt vibrationsvärde (vektorsumma i tre riktningar) beräknas enligt EN 60745:

h, SG = Vibrationsemissionsvärde med obalansskiva

h, S = Vibrationsemissionsvärde med slipstift 628330 på stål

h, F = Vibrationsemissionsvärde med fräs 628377 på aluminium

= obalans Typisk A-värderad bullernivå

= Onoggrannhet Vid arbete kan ljudnivån överskrida 80 dB(A). Använd hörselskydd! Elektromagnetiska störningar: Yttre elektromagnetiska störningar kan i vissa extremfall ge övergående varvtalssvängningar eller påverka återstartspärren. Slå i så fall av och på maskinen igen.SUOMIfi
